消防水泵控制方式及故障分析

消防给水泵的控制实验报告为了确保消防系统的正常运行，给水泵的控制是至关重要的一环。

本实验旨在探究消防给水泵的控制原理及其在实际应用中的表现。

通过对给水泵运行状态的监测和控制，可以有效地提高消防系统的可靠性和灵活性。

一、实验目的本实验旨在探究消防给水泵的控制原理及其在实际应用中的表现，通过对给水泵运行状态的监测和控制，提高消防系统的可靠性和灵活性。

二、实验内容1. 消防给水泵的控制原理给水泵的控制原理主要包括启停控制、频率调速控制和压力控制。

启停控制是通过控制电磁接触器或软启动器实现给水泵的启停操作；频率调速控制是通过调节变频器的输出频率来控制给水泵的转速；压力控制是通过监测管网压力并自动调节给水泵的运行状态，以保持管网压力稳定。

2. 消防给水泵的控制实验在实验中，通过搭建模拟消防给水泵系统，模拟消防水压、水流等参数，进行给水泵的启停控制、频率调速控制和压力控制实验。

通过实验数据的采集和分析，评估不同控制方式对系统运行的影响，验证控制方案的有效性。

三、实验结果1. 启停控制实验结果显示，通过控制电磁接触器或软启动器，可以实现给水泵的准确启停操作，保证系统的正常运行。

2. 频率调速控制实验结果表明，通过调节变频器的输出频率，可以实现给水泵的精确调速，提高系统的灵活性和节能性。

3. 压力控制实验结果显示，通过监测管网压力并自动调节给水泵的运行状态，可以有效地维持管网压力稳定，确保消防系统的正常运行。

四、实验结论通过本实验，我们深入了解了消防给水泵的控制原理及其在实际应用中的表现。

合理的控制方案可以提高消防系统的可靠性和灵活性，确保系统在紧急情况下的快速响应和稳定运行。

消防给水泵的控制是消防系统中至关重要的一环，需要高度重视和科学设计。

消防给水泵的控制实验为我们提供了宝贵的实践经验和理论指导，对于提高消防系统的运行效率和安全性具有重要意义。

希望通过不断的研究和实践，能够进一步完善消防给水泵的控制技术，为消防工作的顺利开展提供有力支持。

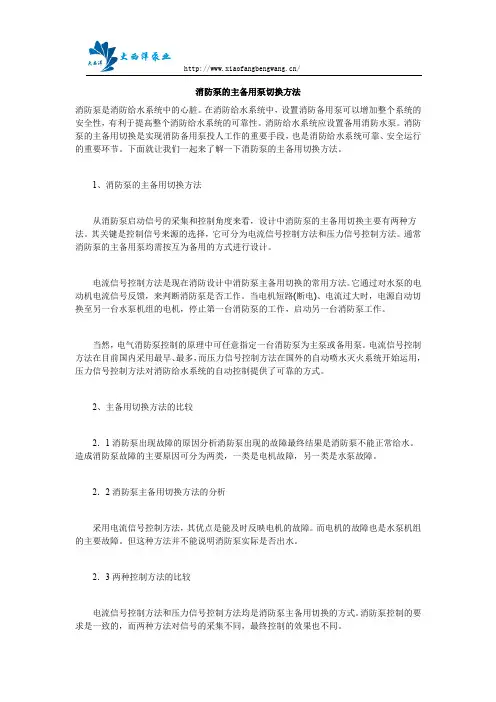

消防泵的主备用泵切换方法消防泵是消防给水系统中的心脏。

在消防给水系统中，设置消防备用泵可以增加整个系统的安全性，有利于提高整个消防给水系统的可靠性。

消防给水系统应设置备用消防水泵。

消防泵的主备用切换是实现消防备用泵投人工作的重要手段，也是消防给水系统可靠、安全运行的重要环节。

下面就让我们一起来了解一下消防泵的主备用切换方法。

1、消防泵的主备用切换方法从消防泵启动信号的采集和控制角度来看，设计中消防泵的主备用切换主要有两种方法。

其关键是控制信号来源的选择，它可分为电流信号控制方法和压力信号控制方法。

通常消防泵的主备用泵均需按互为备用的方式进行设计。

电流信号控制方法是现在消防设计中消防泵主备用切换的常用方法。

它通过对水泵的电动机电流信号反馈，来判断消防泵是否工作。

当电机短路(断电)、电流过大时，电源自动切换至另一台水泵机组的电机，停止第一台消防泵的工作，启动另一台消防泵工作。

当然，电气消防泵控制的原理中可任意指定一台消防泵为主泵或备用泵。

电流信号控制方法在目前国内采用最早、最多，而压力信号控制方法在国外的自动喷水灭火系统开始运用，压力信号控制方法对消防给水系统的自动控制提供了可靠的方式。

2、主备用切换方法的比较2．1消防泵出现故障的原因分析消防泵出现的故障最终结果是消防泵不能正常给水。

造成消防泵故障的主要原因可分为两类，一类是电机故障，另一类是水泵故障。

2．2消防泵主备用切换方法的分析采用电流信号控制方法，其优点是能及时反映电机的故障。

而电机的故障也是水泵机组的主要故障。

但这种方法并不能说明消防泵实际是否出水。

2．3两种控制方法的比较电流信号控制方法和压力信号控制方法均是消防泵主备用切换的方式。

消防泵控制的要求是一致的，而两种方法对信号的采集不同，最终控制的效果也不同。

2．4压力信号控制方法需注意的问题(1)电节点压力表宜设在消防泵的出水总管上，不应设在消防泵阀门之前。

(2)在信号控制判断的电路设计中，切换需设置一定的时间延时。

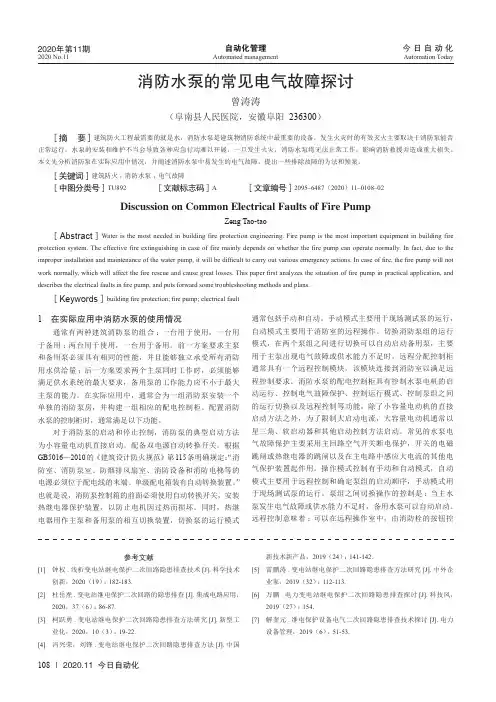

自动化管理今 日 自 动 化Automated managementAutomation Today108 ｜ 2020.11 今日自动化2020年第11期2020 No.11参考文献[1] 钟权.浅析变电站继电保护二次回路隐患排查技术[J].科学技术创新，2020（19）：182-183.[2] 杜岳焘.变电站继电保护二次回路的隐患排查[J].集成电路应用，2020，37（6）：86-87.[3] 柯跃勇.变电站继电保护二次回路隐患排查方法研究[J].新型工业化，2020，10（3）：19-22.[4] 冯兴荣，刘锋.变电站继电保护二次回路隐患排查方法[J].中国新技术新产品，2019（24）：141-142.[5] 雷鹏涛.变电站继电保护二次回路隐患排查方法研究[J].中外企业家，2019（32）：112-113.[6] 万鹏.电力变电站继电保护二次回路隐患排查探讨[J].科技风，2019（27）：154.[7] 解奎元.继电保护设备电气二次回路隐患排查技术探讨[J].电力设备管理，2019（6）：51-53.1 在实际应用中消防水泵的使用情况通常有两种建筑消防泵的组合：一台用于使用，一台用于备用；两台用于使用，一台用于备用。

前一方案要求主泵和备用泵必须具有相同的性能，并且能够独立承受所有消防用水供给量；后一方案要求两个主泵同时工作时，必须能够满足供水系统的最大要求，备用泵的工作能力应不小于最大主泵的能力。

在实际应用中，通常会为一组消防泵安装一个单独的消防泵房，并构建一组相应的配电控制柜。

配置消防水泵的控制柜时，通常满足以下功能。

对于消防泵的启动和停止控制，消防泵的典型启动方法为小容量电动机直接启动。

配备双电源自动转换开关。

根据GB5016—2010的《建筑设计防火规范》第115条明确规定：“消防室、消防泵室、防烟排风扇室、消防设备和消防电梯等的电源必须位于配电线的末端。

单级配电箱装有自动转换装置。

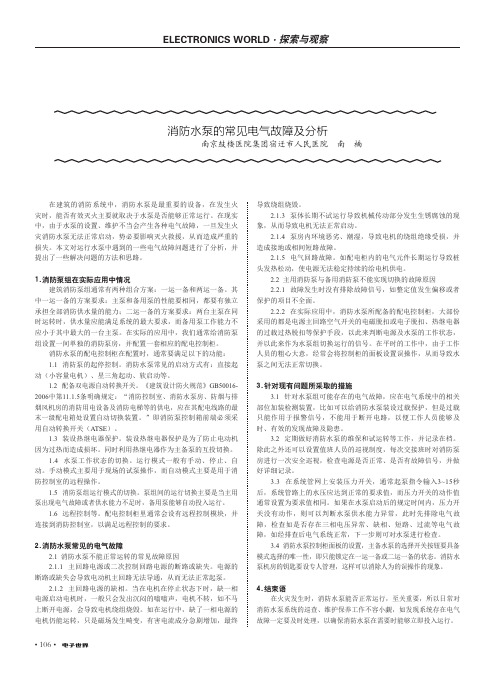

• 106•ELECTRONICS WORLD ・探索与观察在建筑的消防系统中，消防水泵是最重要的设备，在发生火灾时，能否有效灭火主要就取决于水泵是否能够正常运行。

在现实中，由于水泵的设置、维护不当会产生各种电气故障，一旦发生火灾消防水泵无法正常启动，势必要影响灭火救援，从而造成严重的损失。

本文对运行水泵中遇到的一些电气故障问题进行了分析，并提出了一些解决问题的方法和思路。

1.消防泵组在实际应用中情况建筑消防泵组通常有两种组合方案：一运一备和两运一备。

其中一运一备的方案要求：主泵和备用泵的性能要相同，都要有独立承担全部消防供水量的能力；二运一备的方案要求：两台主泵在同时运转时，供水量应能满足系统的最大要求，而备用泵工作能力不应小于其中最大的一台主泵。

在实际的应用中，我们通常给消防泵组设置一间单独的消防泵房，并配置一套相应的配电控制柜。

消防水泵的配电控制柜在配置时，通常要满足以下的功能：1.1 消防泵的起停控制。

消防水泵常见的启动方式有：直接起动（小容量电机）、星三角起动、软启动等。

1.2 配备双电源自动转换开关。

《建筑设计防火规范》GB50016-2006中第11.1.5条明确规定：“消防控制室、消防水泵房、防烟与排烟风机房的消防用电设备及消防电梯等的供电，应在其配电线路的最末一级配电箱处设置自动切换装置。

”即消防泵控制箱前端必须采用自动转换开关（ATSE ）。

1.3 装设热继电器保护。

装设热继电器保护是为了防止电动机因为过热而造成损坏。

同时利用热继电器作为主备泵的互投切换。

1.4 水泵工作状态的切换。

运行模式一般有手动、停止、自动。

手动模式主要用于现场的试泵操作，而自动模式主要是用于消防控制室的远程操作。

1.5 消防泵组运行模式的切换。

泵组间的运行切换主要是当主用泵出现电气故障或者供水能力不足时，备用泵能够自动投入运行。

1.6 远程控制等。

配电控制柜里通常会设有远程控制模块，并连接到消防控制室，以满足远程控制的要求。

消防水泵的常见电气故障及分析消防水泵是保障消防系统运行的关键设备，其电气部分故障会严重影响消防系统的正常运行。

以下是常见的消防水泵电气故障及其分析。

1.电源故障：电源供电中断或不稳定是常见的电气故障。

可能原因包括电力输送线路故障、断路器跳闸、保险丝熔断等。

针对这种故障，首先应检查电源线路和配电箱的连接情况，确保供电正常。

同时，检查断路器和保险丝是否正常，如有熔断需更换。

2.控制回路故障：控制回路故障常表现为泵启动、停止不能等现象。

其中，常见的故障包括接触器接触不良、继电器故障、开关松动等。

解决这类故障的方法是检查控制回路的连接及接触器、继电器等元件的工作情况，如有故障要及时更换。

3.电机故障：消防水泵电机常见的故障包括电机绕组短路、电机超载、轴承损坏等。

这些故障会导致电机无法正常运转或产生异常噪音。

处理这类故障需要检查电机的绕组和轴承情况，如有问题要及时修理或更换。

4.开关故障：消防水泵的启动、停止控制通常通过压力开关或液位开关实现，因此开关故障会导致泵的启停不正常。

常见的开关故障包括开关接线松动、开关灵敏度不足等。

解决方法是检查开关的接线情况，如有松动要重新紧固，并根据需要调整开关的灵敏度。

5.保护设备故障：消防水泵通常配备有过流保护器、过压保护器等保护设备，当电机出现异常情况时会触发保护器使泵停止运行。

保护器本身的故障可能导致误报或误停机。

解决方法是检查保护器的工作情况，如有故障需修理或更换。

6.地线故障：地线故障会导致电气设备的接地不良，从而影响泵的正常运行。

地线故障的原因可能包括接地电阻过大、接地线松动等。

针对这种故障，需要检查地线的接触情况和接地电阻，如有问题要重新接好或更换。

在日常运行中，定期检查和维护消防水泵的电气系统是非常重要的。

这些常见的电气故障需要及时发现并解决，以确保消防系统的可靠性和安全性。

同时，还需要注意电气设备的使用寿命和负荷情况，及时更换老化设备和调整合理负荷，以减少电气故障的发生。

常见消防系统故障分析总结消防系统是保障人员和财产安全的重要设备，因此，消防系统的正常运行对于保障公共安全至关重要。

然而，在使用的过程中常见有一些故障，影响系统的正常运行，因此，了解并及时排查故障是必不可少的。

一、火灾报警系统故障分析1、检测器故障：如果火灾报警系统的检测器出现故障，则不能及时检测到火灾的发生。

导致这种故障的原因可能是检测头内部发生了短路或开路，或者检测器的电源出现故障。

此时需要检查检测头，确保其处于正常工作状态，并检查电源线路是否正常。

2、报警控制器故障：报警控制器是系统的核心设备，如果其出现故障，整个系统将无法正常工作。

故障可能出现在报警控制器的电源电路、信号输入电路、报警输出电路等部分。

此时需要检查电源电路、信号输入电路和报警输出电路是否正常。

3、报警器故障：在发生火灾或其他紧急情况时，报警器的作用十分重要。

如果报警器出现故障，则不能及时向人员发出报警信号，导致状况越来越严重。

报警器的故障可能出现在内部电路、驱动电路等部分。

此时需要检查报警器的内部电路和驱动电路是否正常。

二、自动喷水灭火系统故障分析1、喷头故障：自动喷水灭火系统的喷头是主要组成部分之一，如果喷头出现故障，则会影响喷水器的正常工作。

喷头的故障可能出现在阀门或阀门芯片的堵塞，喷嘴堵塞或损坏等。

此时需要检查喷头的状态，以确保其能够正常工作。

2、水泵故障：自动喷水灭火系统的水泵是核心设备之一，如果水泵出现故障，则会导致整个系统无法正常工作。

水泵的故障可能出现在电机、泵体堵塞等部分。

例如爆管等。

此时需要检查水泵的电缆、电机，水泵的振动安装和加固。

3、电气设备故障：自动喷水灭火系统的电气设备包括控制面板、电气接线等部分，如果电气设备出现故障，则会影响系统的正常工作。

如电源电压不稳定，控制板损坏等。

此时需要检查电气系统的状态，并及时进行维修。

三、防烟排烟系统故障分析1、排烟机故障：防烟排烟系统的排烟机是重要设备之一。

如果排烟机出现故障，则会导致排烟不畅，可能会对人员和财产造成严重影响。

消防水泵故障诊断及消除措施消防水泵作为消防系统中的核心设备，其正常运行直接关系到建筑物的消防安全。

然而，在实际使用过程中，消防水泵可能会出现各种故障，影响其正常运行。

因此，对消防水泵进行故障诊断和消除措施的研究具有重要意义。

本文将从消防水泵的常见故障入手，分析故障原因，并提出相应的消除措施。

一、消防水泵常见故障及原因1. 流量不足流量不足是消防水泵常见的故障之一。

导致流量不足的原因主要有以下几点：（1）泵体内部零件磨损严重，导致泵体间隙过大，影响泵的效率。

（2）叶轮损坏或堵塞，导致水流不畅。

（3）泵体安装位置过高，吸水困难。

（4）管道系统存在泄漏，导致水流损失。

2. 噪音和振动消防水泵在运行过程中产生噪音和振动，主要原因有：（1）泵体安装不牢固，导致运行过程中产生振动。

（2）叶轮与泵壳摩擦，产生噪音。

（3）轴承磨损严重，导致运行不稳定。

3. 电机过热电机过热是消防水泵的另一个常见故障，主要原因有：（1）电机负荷过大，导致电机发热。

（2）电机散热不良，导致热量积聚。

（3）电机内部故障，如绕组短路、绝缘损坏等。

二、消防水泵故障诊断方法1. 观察法观察法是通过观察消防水泵的运行状态，如流量、噪音、振动、温度等，来判断消防水泵是否存在故障。

2. 仪器检测法仪器检测法是利用专业的检测仪器，如流量计、噪音计、振动仪等，对消防水泵进行检测，以判断其运行状态。

3. 数据分析法数据分析法是通过分析消防水泵的运行数据，如电流、电压、功率等，来判断消防水泵是否存在故障。

三、消防水泵故障消除措施1. 流量不足的消除措施（1）定期检查泵体内部零件，及时更换磨损严重的零件。

（2）定期清洗叶轮，确保水流畅通。

（3）调整泵体安装位置，降低吸水高度。

（4）检查管道系统，及时修复泄漏。

2. 噪音和振动的消除措施（1）确保泵体安装牢固，避免运行过程中产生振动。

（2）定期检查叶轮与泵壳的间隙，确保其符合要求。

（3）定期更换轴承，确保运行稳定。

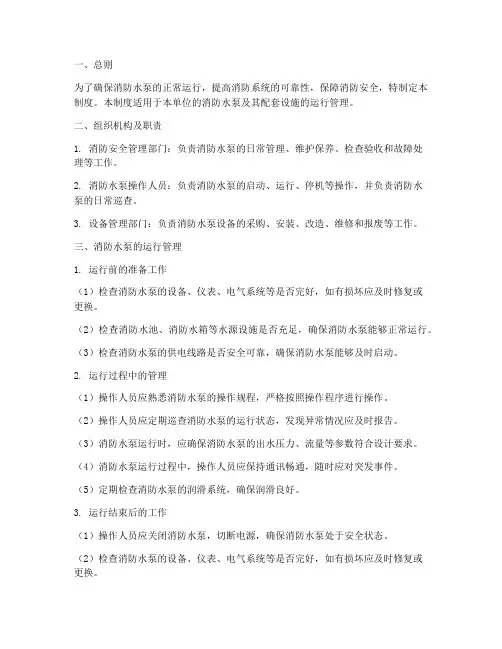

一、总则为了确保消防水泵的正常运行，提高消防系统的可靠性，保障消防安全，特制定本制度。

本制度适用于本单位的消防水泵及其配套设施的运行管理。

二、组织机构及职责1. 消防安全管理部门：负责消防水泵的日常管理、维护保养、检查验收和故障处理等工作。

2. 消防水泵操作人员：负责消防水泵的启动、运行、停机等操作，并负责消防水泵的日常巡查。

3. 设备管理部门：负责消防水泵设备的采购、安装、改造、维修和报废等工作。

三、消防水泵的运行管理1. 运行前的准备工作（1）检查消防水泵的设备、仪表、电气系统等是否完好，如有损坏应及时修复或更换。

（2）检查消防水池、消防水箱等水源设施是否充足，确保消防水泵能够正常运行。

（3）检查消防水泵的供电线路是否安全可靠，确保消防水泵能够及时启动。

2. 运行过程中的管理（1）操作人员应熟悉消防水泵的操作规程，严格按照操作程序进行操作。

（2）操作人员应定期巡查消防水泵的运行状态，发现异常情况应及时报告。

（3）消防水泵运行时，应确保消防水泵的出水压力、流量等参数符合设计要求。

（4）消防水泵运行过程中，操作人员应保持通讯畅通，随时应对突发事件。

（5）定期检查消防水泵的润滑系统，确保润滑良好。

3. 运行结束后的工作（1）操作人员应关闭消防水泵，切断电源，确保消防水泵处于安全状态。

（2）检查消防水泵的设备、仪表、电气系统等是否完好，如有损坏应及时修复或更换。

（3）记录消防水泵的运行时间、运行参数、故障情况等信息。

四、消防水泵的维护保养1. 定期检查（1）每周至少对消防水泵进行一次外观检查，确保无损坏、变形等情况。

（2）每月对消防水泵的电气系统、润滑系统进行检查，确保正常运行。

（3）每季度对消防水泵的进出口阀门、压力表、流量计等仪表进行检查，确保准确可靠。

2. 定期保养（1）每半年对消防水泵的润滑系统进行一次保养，更换或补充润滑油。

（2）每年对消防水泵的电气系统、液压系统、控制系统等进行一次全面检查和保养。

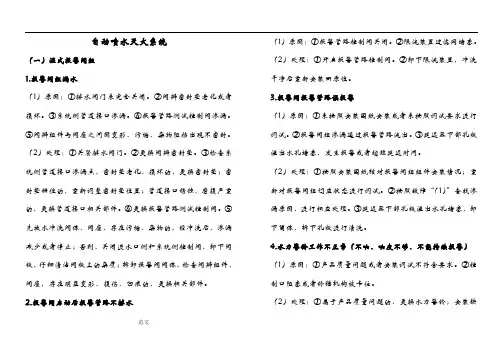

自动喷水灭火系统（一）湿式报警阀组1.报警阀组漏水（1）原因：①排水阀门未完全关闭。

②阀瓣密封垫老化或者损坏。

③系统侧管道接口渗漏。

④报警管路测试控制阀渗漏。

⑤阀瓣组件与阀座之间因变形、污垢、杂物阻挡出现不密封。

（2）处理：①关紧排水阀门。

②更换阀瓣密封垫。

③检查系统侧管道接口渗漏点，密封垫老化、损坏的，更换密封垫；密封垫错位的，重新调整密封垫位置；管道接口锈蚀、磨损严重的，更换管道接口相关部件。

④更换报警管路测试控制阀。

⑤先放水冲洗阀体、阀座，存在污垢、杂物的，经冲洗后，渗漏减少或者停止；否则，关闭进水口侧和系统侧控制阀，卸下阀板，仔细清洁阀板上的杂质；拆卸报警阀阀体，检查阀瓣组件、阀座，存在明显变形、损伤、凹痕的，更换相关部件。

2.报警阀启动后报警管路不排水（1）原因：①报警管路控制阀关闭。

②限流装置过滤网堵塞。

（2）处理：①开启报警管路控制阀。

②卸下限流装置，冲洗干净后重新安装回原位。

3.报警阀报警管路误报警（1）原因：①未按照安装图纸安装或者未按照调试要求进行调试。

②报警阀组渗漏通过报警管路流出。

③延迟器下部孔板溢出水孔堵塞，发生报警或者缩短延迟时间。

（2）处理：①按照安装图纸核对报警阀组组件安装情况；重新对报警阀组伺应状态进行调试。

②按照故障“（1）”查找渗漏原因，进行相应处理。

③延迟器下部孔板溢出水孔堵塞，卸下筒体，拆下孔板进行清洗。

4.水力警铃工作不正常（不响、响度不够、不能持续报警）（1）原因：①产品质量问题或者安装调试不符合要求。

②控制口阻塞或者铃锤机构被卡住。

（2）处理：①属于产品质量问题的，更换水力警铃；安装缺.. ..范文. .少组件或者未按照图纸安装的，重新进行安装调试。

②拆下喷嘴、叶轮及铃锤组件，进行冲洗，重新装合使叶轮转动灵活。

5.开启测试阀，消防水泵不能正常启动（1）原因：①压力开关设定值不正确。

②消防联动控制设备中的控制模块损坏。

③水泵控制柜、联动控制设备的控制模式未设定在“自动”状态。

常见消防系统故障分析总结_工作自我分析总结消防系统故障是指消防设备和消防器材在使用过程中发生的故障。

消防系统故障可能会导致火灾事故的发生，因此及时解决消防系统故障对于保障人民生命财产安全至关重要。

以下是常见消防系统故障的分析总结：1. 电源故障：消防系统需要稳定的电源供应，而电源故障是常见的故障之一。

可能是电源线路短路、接触不良、电源插座损坏等原因导致的电源故障。

解决方法是检查电源线路是否接触良好，修复或更换损坏的电源插座。

2. 系统维护不当：消防系统需要定期进行维护保养，以确保其正常运行。

如果消防系统长时间没有进行维护，可能会导致设备老化、零部件损坏等问题。

解决方法是定期对消防系统进行检查，及时更换老化的设备和损坏的零部件。

3. 系统参数设置错误：消防系统的参数设置很重要，错误的参数设置可能会导致系统无法正常工作。

如果报警温度设置过高，就可能导致无法及时检测到火灾。

解决方法是仔细检查系统参数设置，确保其符合实际需要。

4. 检测器故障：消防系统中的各种检测器用于检测火灾迹象，如果检测器损坏或故障，就无法发现火灾。

常见的检测器故障包括灵敏度过低、误报警等。

解决方法是定期检查检测器，确保其正常工作，及时更换故障的检测器。

5. 报警器故障：消防系统中的报警器用于发出报警信号，提醒人们及时逃生。

如果报警器故障，就无法及时发出报警信号，增加了火灾发生后人员伤亡的风险。

解决方法是定期检查报警器，确保其正常工作，及时更换故障的报警器。

6. 喷淋系统故障：消防系统中的喷淋系统用于灭火，如果喷淋系统故障，就无法及时灭火。

常见的喷淋系统故障包括喷头堵塞、水泵故障等。

解决方法是定期检查喷淋系统，清理堵塞的喷头，及时修复故障的水泵。
