扳手规格大全 详解不同类型扳手规格型号

7--M4、8--M5、10--M6、14--M8、17--M10、19--M12、22--M14、24--M16、27--M18、30--M20、32--M22、36--M24、41--M27、46--M30、55--M36、65--M42.全套内六角扳手中最小规格为3，其对应关系为S3=M4、S4=M5、S5=M6、S6=M8、S8=M10、S10=M12、S12=M14-M16、S14=M18-M20、S17=M22-M24、S19=M27-M30、S24=M36、S27=M42。

攻丝前螺纹底孔直径的计算方法；对于脆性材料按照基本尺寸-1.0826螺距,对于塑性材料按照螺纹基本尺寸-螺距+0.1脆性材料在攻丝时为纯切削状态,底孔尺寸为螺纹牙底圆直径,塑性材料在攻丝时由于材料受力后产生塑性变形,材料会向螺纹小径移动,因此底孔应该适当加大。

对于M6以下的螺纹孔，不分材料性质，统一按基本尺寸-螺距扳手按照用途，款式等分类呆扳手：一端或两端制有固定尺寸的开口，用以拧转一定尺寸的螺母或螺栓。

梅花扳手：两端具有带六角孔或十二角孔的工作端，适用於工作空间狭小，不能使用普通扳手的场合。

两用扳手：一端与单头呆扳手相同，另一端与梅花扳手相同，两端拧转相同规格的螺栓或螺母。

活扳手：开口宽度可在一定尺寸范围内进行调节，能拧转不同规格的螺栓或螺母。

钩形扳手：又称月牙形扳手，用於拧转厚度受限制的扁螺母等。

套筒扳手：它是由多个带六角孔或十二角孔的套筒并配有手柄、接杆等多种附件组成，特别适用於拧转地位十分狭小或凹陷很深处的螺栓或螺母。

内六角扳手：成L形的六角棒状扳手，专用於拧转内六角螺钉。

扭力扳手：它在拧转螺栓或螺母时，能显示出所施加的扭矩；或者当施加的扭矩到达规定值后，会发出光或声响信号。

扭力扳手适用於对扭矩大小有明确地规定的装配工作。

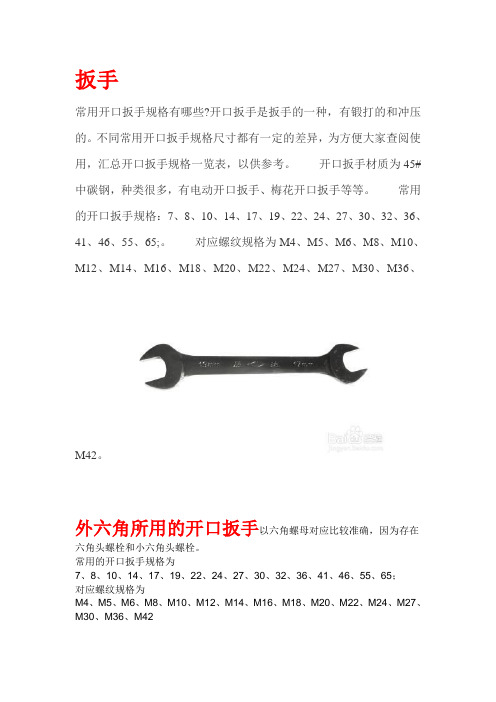

扳手常用开口扳手规格有哪些?开口扳手是扳手的一种，有锻打的和冲压的。

不同常用开口扳手规格尺寸都有一定的差异，为方便大家查阅使用，汇总开口扳手规格一览表，以供参考。

开口扳手材质为45#中碳钢，种类很多，有电动开口扳手、梅花开口扳手等等。

常用的开口扳手规格：7、8、10、14、17、19、22、24、27、30、32、36、41、46、55、65;。

对应螺纹规格为M4、M5、M6、M8、M10、M12、M14、M16、M18、M20、M22、M24、M27、M30、M36、M42。

外六角所用的开口扳手以六角螺母对应比较准确，因为存在六角头螺栓和小六角头螺栓。

常用的开口扳手规格为7、8、10、14、17、19、22、24、27、30、32、36、41、46、55、65；对应螺纹规格为M4、M5、M6、M8、M10、M12、M14、M16、M18、M20、M22、M24、M27、M30、M36、M42全套内六角扳手中最小规格为3，其对应关系为S3=M4、S4=M5、S5=M6、S6=M8、S8=M10、S10=M12、S12=M14-M16、S14=M18-M20、S17=M22-M24、S19=M27-M30、S24=M36、S27=M42。

攻丝前螺纹底孔直径的计算方法；对于脆性材料按照基本尺寸-1.0826螺距,对于塑性材料按照螺纹基本尺寸-螺距+0.1脆性材料在攻丝时为纯切削状态,底孔尺寸为螺纹牙底圆直径,塑性材料在攻丝时由于材料受力后产生塑性变形,材料会向螺纹小径移动,因此底孔应该适当加大。

对于M6以下的螺纹孔，不分材料性质，统一按基本尺寸-螺距套筒规格引用标准GB/T230 金属洛氏硬度试验方法(GB/T230-1991,neq ISO 6508:1986)GB/T3390.2 手动套筒扳手传动方榫和方孔(GB/T3390.2-2004,ISO 1174-1:199 6,AMOD)GB/T3390.5 手动套筒手反检验规则,包装与标志GB/T4390 公制扳手开口和扳手孔的常用公差(GB/T4390-1995, eqv ISO691:198 3)GB/T4955 金属覆盖层覆盖层厚度测量阳极溶解库仑法(GB/T4955-1997,idt ISO2177:1985)GB/T6462 金属和氧化物覆盖层横断面厚度显微镜测量方法(GB/T 6462-1986 eqv ISO1463:1982)套筒规格尺寸套筒规格表(附图)活动扳手规格型号介绍时间：2012-12-07来源：百度摘要：活动扳手规格型号一般有：4“、6”、8”、10”、12"、15"、18"、24”；活扳手一般采用CR-V钢（CR-V,、钢是加入铬钒合金元素的合金工具钢,热处理后硬度60HRC(洛氏硬度)以上）、碳钢、铬钒钢等材质。

生活中都会离不开五金，比如活动扳手就是很常用的一个五金工具，我们平时拧紧或者松一个螺母会用到它，使用起来确实是很方便的，不同规格型号的活动扳手用途也是不同的，适用于不同规格的材质，那么你知道活动扳手的规格型号是怎样的吗，大家平时常见的也就是4号，6号和8号的，除了这几种规格之外还有好多种规格型号，下面就一一的给大家介绍一下。

活动扳手规格型号一般有：4“、6”、8”、10”、12"、15"、18"、24”;活扳手一般采用CR-V钢(CR-V,、钢是加入铬钒合金元素的合金工具钢,热处理后硬度60HRC(洛氏硬度)以上)、碳钢、铬钒钢等材质。

常规的活动扳手规格型号一般有：4“、6”、8”、10”、12"、15"、18"、24”;各活扳最大开口是多少公分/相应的最大开口有1.3、1.93、2.4、3、3.6、4.6、5.5、6.2公分。

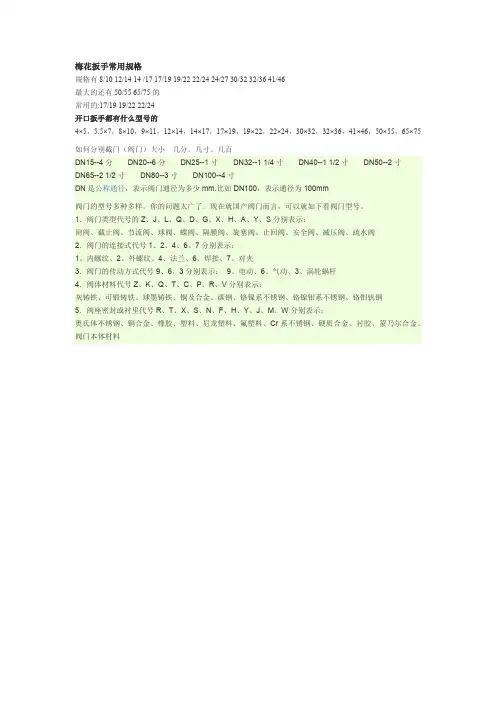

开口扳手及梅花扳手一般按六角螺母的两条平行边之间的距离(mm)标注，常规规格主要有：开口扳手：7、8、10、14、17、19、22、24、27、30、32、36、41、46、55、65 梅花扳手：6-8、10-12、14-16、18-20、22-24、26-28、30-32、32-34家庭一般常备开口扳手有：8-10、17-19(用于电器、自行车维护);30-32用于管道维修一字形螺钉旋具(一字螺丝刀)(GB1432-78)--规格(不连柄的杆长度×杆直径)：50×3～350×9十字形螺钉旋具(十字螺丝刀)(GB1433-78)--规格(不连柄的杆长度×杆直径)：50×4～400×9活动扳手(GB4440-84)--规格(长度×最大开口宽度)：100×13～600×65双头扳手(双头呆扳手)(GB4388-84)--规格(开口宽度)：2.5～80梅花扳手(GB4388-84)--规格(对边宽度)：5.5～36套筒扳手(带回旋)(GB3390.2-82)--规格(对边宽度)：6.3～63通过以上活动扳手的规格型号介绍呢，大家更清楚的了解到活动扳手的相关知识了，其实生活中用活动扳手的地方还是很多的，只有很好的掌握一下规格型号，那么用起来确实是方便的多，也能够轻松的解决一些问题，生活中也没有必要全部购买到所有规格的活动扳手，常用的几种规格购买就可以了，也能够及时解决日常生活常见的问题。

常用的开口扳手规格----对应螺纹规格
7--M4、8--M5、10--M6、14--M8、17--M10、19--M12、22--M14、24--M16、27--M18、
30--M20、32--M22、36--M24、41--M27、46--M30、55--M36、65--M42.
内六角扳手对应关系为
S3=M4、S4=M5、S5=M6、S6=M8、S8=M10、S10=M12、S12=M14-M16、S14=M18-M20、S17=M22-M24、S19=M27-M30、S24=M36、S27=M42
扳手按照用途，款式等分类
呆扳手：一端或两端制有固定尺寸的开口，用以拧转一定尺寸的螺母或螺栓。

梅花扳手：两端具有带六角孔或十二角孔的工作端，适用於工作空间狭小，不能使用普通扳手的场合。

两用扳手：一端与单头呆扳手相同，另一端与梅花扳手相同，两端拧转相同规格的螺栓或螺母。

活扳手：开口宽度可在一定尺寸范围内进行调节，能拧转不同规格的螺栓或螺母。

钩形扳手：又称月牙形扳手，用於拧转厚度受限制的扁螺母等。

钩形扳手
套筒扳手：它是由多个带六角孔或十二角孔的套筒并配有手柄、接杆等多种附件组成，特别
适用於拧转地位十分狭小或凹陷很深处的螺栓或螺母。

内六角扳手：成L形的六角棒状扳手，专用於拧转内六角螺钉。

扭力扳手：它在拧转螺栓或螺母时，能显示出所施加的扭矩；或者当施加的扭矩到达规定值后，会发出光或声响信号。

扭力扳手适用於对扭矩大小有明确地规定的装配工作。

扭力扳手。

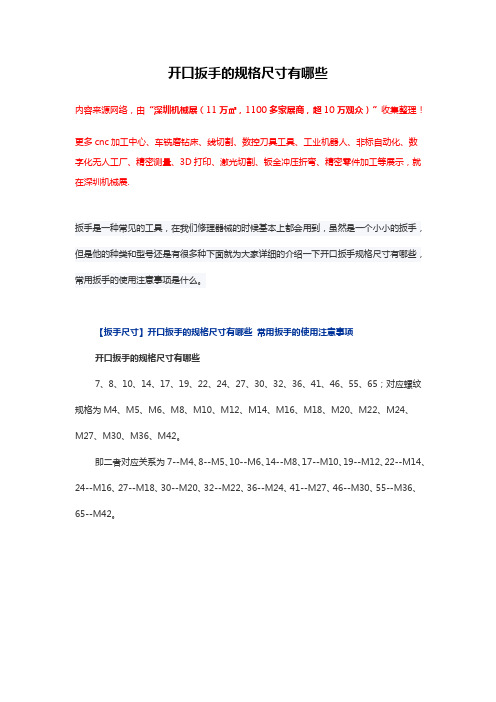

开口扳手的规格尺寸有哪些内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.扳手是一种常见的工具，在我们修理器械的时候基本上都会用到，虽然是一个小小的扳手，但是他的种类和型号还是有很多种下面就为大家详细的介绍一下开口扳手规格尺寸有哪些，常用扳手的使用注意事项是什么。

【扳手尺寸】开口扳手的规格尺寸有哪些常用扳手的使用注意事项开口扳手的规格尺寸有哪些7、8、10、14、17、19、22、24、27、30、32、36、41、46、55、65；对应螺纹规格为M4、M5、M6、M8、M10、M12、M14、M16、M18、M20、M22、M24、M27、M30、M36、M42。

即二者对应关系为7--M4、8--M5、10--M6、14--M8、17--M10、19--M12、22--M14、24--M16、27--M18、30--M20、32--M22、36--M24、41--M27、46--M30、55--M36、65--M42。

全套内六角扳手中最小规格为3，其对应关系为S3=M4、S4=M5、S5=M6、S6=M8、S8=M10、S10=M12、S12=M14-M16、S14=M18-M20、S17=M22-M24、S19=M27-M30、S24=M36、S27=M42。

攻丝前螺纹底孔直径的计算方法；对于脆性材料按照基本尺寸-1.0826螺距，对于塑性材料按照螺纹基本尺寸-螺距+0.1。

脆性材料在攻丝时为纯切削状态，底孔尺寸为螺纹牙底圆直径，塑性材料在攻丝时由于材料受力后产生塑性变形，材料会向螺纹小径移动，因此底孔应该适当加大。

对于M6以下的螺纹孔，不分材料性质，统一按基本尺寸-螺距。

常用扳手的使用注意事项开口扳手开口扳手是一种最基本的固定尺寸的开口扳手，也称叉扳手。

活动扳手规格型号一般有：4“、6”、8”、10”、12"、15"、18"、24”;活扳手一般采用CR-V钢(CR-V,、钢是加入铬钒合金元素的合金工具钢,热处理后硬度60HRC(洛氏硬度)以上)、碳钢、铬钒钢等材质。

常规的活动扳手规格型号一般有：4“、6”、8”、10”、12"、15"、18"、24”;各活扳最大开口是多少公分/相应的最大开口有1.3、1.93、2.4、3、3.6、4.6、5.5、6.2公分。

开口扳手及梅花扳手一般按六角螺母的两条平行边之间的距离(mm)标注，常规规格主要有：开口扳手：7、8、10、14、17、19、22、24、27、30、32、36、41、46、55、65梅花扳手：6-8、10-12、14-16、18-20、22-24、26-28、30-32、32-34家庭一般常备开口扳手有：8-10、17-19(用于电器、自行车维护);30-32用于管道维修一字形螺钉旋具(一字螺丝刀)(GB1432-78)--规格(不连柄的杆长度×杆直径)：50×3——350×9十字形螺钉旋具(十字螺丝刀)(GB1433-78)--规格(不连柄的杆长度×杆直径)：50×4——400×9活动扳手(GB4440-84)--规格(长度×最大开口宽度)：100×13——600×65双头扳手(双头呆扳手)(GB4388-84)--规格(开口宽度)：2.5——80梅花扳手(GB4388-84)--规格(对边宽度)：5.5——36套筒扳手(带回旋)(GB3390.2-82)--规格(对边宽度)：6.3——63通过以上活动扳手的规格型号介绍呢，大家更清楚的了解到活动扳手的相关知识了，其实生活中用活动扳手的地方还是很多的，只有很好的掌握一下规格型号，那么用起来确实是方便的多，也能够轻松的解决一些问题，生活中也没有必要全部购买到所有规格的活动扳手，常用的几种规格购买就可以了，也能够及时解决日常生活常见的问题。

套筒扳手规格型号（常用扳手规格尺寸有哪些）扳手是一种常见的工具，在我们修理器械的时候基本上都会用到，虽然是一个小小的扳手，但是他的种类和型号还是有很多种下面就为大家详细的介绍一下常用扳手的规格尺寸有哪些，扳手型号有哪些？常用扳手规格尺寸有哪些常用扳手型号说明常用的开口扳手规格----对应螺纹规格7、8、10、14、17、19、22、24、27、30、32、36、41、46、55、65;对应螺纹规格为M4、M5、M6、M8、M10、M12、M14、M16、M18、M20、M22、M24、M27、M30、M36、M42。

7--M4、8--M5、10--M6、14--M8、17--M10、19--M12、22--M14、24--M16、27--M18、30--M20、32--M22、36--M24、41--M27、46--M30、55--M36、65--M42。

全套内六角扳手中最小规格为3，其对应关系为S3=M4、S4=M5、S5=M6、S6=M8、S8=M10、S10=M12、S12=M14-M16、S14=M18-M20、S17=M22-M24、S19=M27-M30、S24=M36、S27=M42。

攻丝前螺纹底孔直径的计算方法;对于脆性材料按照基本尺寸-1.0826螺距,对于塑性材料按照螺纹基本尺寸-螺距+0.1。

脆性材料在攻丝时为纯切削状态,底孔尺寸为螺纹牙底圆直径,塑性材料在攻丝时由于材料受力后产生塑性变形,材料会向螺纹小径移动,因此底孔应该适当加大。

对于M6以下的螺纹孔，不分材料性质，统一按基本尺寸-螺距。

扳手按照用途，款式等分类呆扳手：一端或两端制有固定尺寸的开口，用以拧转一定尺寸的螺母或螺栓。

梅花扳手：两端具有带六角孔或十二角孔的工作端，适用於工作空间狭小，不能使用普通扳手的场合。

两用扳手：一端与单头呆扳手相同，另一端与梅花扳手相同，两端拧转相同规格的螺栓或螺母。

活扳手：开口宽度可在一定尺寸范围内进行调节，能拧转不同规格的螺栓或螺母。

不同螺栓对应的扳手尺寸，一文看懂扳手或套筒上打的钢印数字是对边尺寸，也就是机械设计手册上查到的螺纹连接紧固件规格的S值，往往有的人不知道的，还以为就是螺纹直径，结果出现扳手与螺钉/螺栓/螺母却不相配的情况。

一、公制外六角螺栓和套筒（梅花）扳手对边尺寸对照表：二、公制内六角螺栓与内六角扳手尺寸对照表：螺丝尺寸对应内六角扳手的四个面，为了让大家区分螺丝与内六角扳手的对应尺寸，还有要钻多大的孔应该用多大的丝锥，以下是一些经验可以供大家参考：攻螺纹底孔的计算：脆性材料（铸铁、青铜等）：钻孔直径d0=d(螺纹外径)-1.1p（螺距）；塑性材料（钢、紫铜等）：钻孔直径d0=d(螺纹外径)-p（螺距）三、外六角所用的开口扳手以六角螺母对应比较准确，因为存在六角头螺栓和小六角头螺栓。

常用的开口扳手规格为：7、8、10、14、17、19、22、24、27、30、32、36、41、46、55、65；对应螺纹规格为：M4、M5、M6、M8、M10、M12、M14、M16、M18、M20、M22、M24、M27、M30、M36、M42 全套内六角扳手中最小规格为3，其对应关系为S3=M4、S4=M5、S5=M6、S6=M8、S8=M10、S10=M12、S12=M14-M16、S14=M18-M20、S17=M22-M24、S19=M27-M30、S24=M36、S27=M42。

攻丝前螺纹底孔直径的计算方法：对于脆性材料按照基本尺寸-1.0826螺距,对于塑性材料按照螺纹基本尺寸-螺距+0.1。

脆性材料在攻丝时为纯切削状态,底孔尺寸为螺纹牙底圆直径,塑性材料在攻丝时由于材料受力后产生塑性变形,材料会向螺纹小径移动,因此底孔应该适当加大。

对于M6以下的螺纹孔，不分材料性质，统一按基本尺寸-螺距.钻孔一般用螺栓大径D减去螺距。

扳手大全十种常用扳手功能、尺寸及使用方法介绍扳手是一种应用非常广泛的五金工具，在五金批发市场上，销量良好，占有一定的市场份额。

如今在五金机电行业，扳手品牌及生产厂家有很多，同样，生产出来的扳手类型也各不相同。

不同类型的扳手，具有不同的功能，适用于不用的场合，因此认清楚不同类型扳手的功能、尺寸以及使用方法，有助于我们更好的选用扳手。

下文中，中国五金机电网将就十种常用扳手的功能、尺寸和使用方法进行详细的介绍。

一、活动扳手称活扳手，其开口宽度可在一定范围内调节，是用来紧固和起松不同规格的螺母和螺栓的一种工具。

功能：用来旋转六角或方头螺栓、螺钉、螺母。

尺寸：4"、6"、8"、10"，对应开口1.3、1.93、2.4、3公分。

使用：扳手不易打开，容易伤人和把螺栓角圆滑，应使拉力作用在开后较厚的一边，以防开口出现“八”字形。

二、呆扳手一端或两端制有固定尺寸的开口，用以拧转一定尺寸的螺母或螺栓。

功能：通用工具，是装配机床或备件及交通运输、农用机械维修必需的手工具。

尺寸：4×5、5.5×7、8×10、9×11、12×14、13x15、14×17等（以MM 为单位）。

使用：使用时可以上下套入或直接插入。

三、梅花扳手两端具有带六角孔或十二角孔的工作端，适用于工作空间狭小，不能使用普通扳手的场合。

功能：梅花端通常做为螺丝(帽)的最初放松与最后锁紧用。

尺寸：8*10、10*12、12*14、14*17、16*18、17*19（以MM为单位）。

使用：左手推住梅花扳手与螺栓连接处，保持梅花扳手与螺栓完全配合，右手握住梅花扳手另一端并加力。

四、两用扳手一端与单头呆扳手相同，另一端与梅花扳手相同，两端拧转相同规格的螺栓或螺母功能：设备安装、装置、设备检修，大型工业石油、化工、冶金、发电、炼油等行业尺寸：4"、6"、8"、10"、12"、15"、18"、24"等使用：使用时，将扳口调节到比螺母稍大些，用右手握手柄，再用右手指旋动蜗轮使扳口紧压螺母。
