活口扳手规格大全

扳手可分为哪几类|扳手的分类扳手可分为哪几类|扳手的分类扳手是用来拆、装螺纹联接件(螺栓、螺母)的。

由于螺纹联接件的具体结构及其所处的位置、受力大小等不同，故扳手的种类很多。

常用的扳手有呆扳手、梅花扳手、两用扳手及套筒扳手等。

下面广州瀚达汽修我简单介绍几种常用的扳手，让我们一起来看看吧。

1)呆扳手呆扳手又称开口扳手，它是常见的一种扳手。

它主要是用来紧固、拆卸一般标准规格的螺母和螺栓。

呆扳手的开口方向与其中间柄部错开一个角度，通常有15,45,90等，以便在受限制的部位中扳动方便，其规格是以两端开口的宽度(mm)来表示的，通常是成套装备，有8件一套、10件一套等，通常用45钢、50钢锻造，并经热处理。

国外有些呆扳手采纳英制单位，适用于英制螺栓拆卸。

使用时，应依据螺栓或螺母的尺寸，选择相应开口尺寸的呆扳手。

为了防止扳手损坏和滑脱，应使拉力作用在开口较厚的一边。

2)梅花扳手梅花扳手两端内孔为正六边形。

按其闭口尺寸大小分有8一10 mm,12一14 mm, 17一19mm等。

通常是成套装备，有8件一套、10件一套等。

使用时，依据螺栓或螺母的尺寸，选择相应闭口尺寸的梅花扳手。

与开口扳手相比，由于梅花扳手扳动30度后，即可换位再套，适于狭窄场合下操作，而且强度高，使用时不易滑脱，应优先选用。

3)两用扳手为方便操作，扳手一头是开口扳手，另一头是梅花扳手，称为两用扳手。

4)套筒扳手套筒扳手是拆卸螺栓方便、灵活且安全的工具。

使用套筒扳手不易损坏螺母的棱角。

套筒呈短管状，一端内部呈六角形或十二角形，用来套住螺栓头;另一端有一个正方形的头孔，该头孔用来与配套手柄的方榫配合。

常见的有6.3 mm系列、10 mm系列和12.5 nom系列。

广州瀚达汽修我举例：如使用英寸表示，则对应为1/4in系列、3/8in系列和1/2in系列。

除常见的标准套筒外，还有很多特别套筒，广州瀚达汽修我举例：如六角长套筒、六角或十二角花形套筒、风动套筒、旋具套筒等。

套筒扳手规格表1. 引言本文档是关于套筒扳手的规格表。

套筒扳手是一种常用的手工工具，广泛应用于机械、汽车维修等领域。

本文档将列举不同尺寸和类型的套筒扳手，以供选择和参考。

2. 规格表下表列出了常见的套筒扳手规格及相关参数。

序号规格尺寸功能1 1/4英寸4mm~14mm 适用于小型螺丝和螺母2 3/8英寸6mm~22mm 适用于标准大小的螺丝和螺母3 1/2英寸10mm~32mm 适用于大型螺丝和螺母4 3/4英寸20mm~46mm 适用于较大型螺丝和螺母请注意，上述规格表中的尺寸仅供参考，实际尺寸可能会有所不同。

3. 功能说明•1/4英寸套筒扳手：适用于小型螺丝和螺母，常用于精密装置维修和细小螺丝的拆卸装配。

•3/8英寸套筒扳手：适用于标准大小的螺丝和螺母，常用于家庭修理和日常维护工作。

•1/2英寸套筒扳手：适用于大型螺丝和螺母，常用于汽车、机械等领域的维修和装配工作。

•3/4英寸套筒扳手：适用于较大型螺丝和螺母，常用于工业设备、重型机械等领域。

套筒扳手的使用方法如下：1.将套筒扳手插入螺丝或螺母内部，保持套筒与螺丝或螺母完全贴合。

2.通过扳手手柄的旋转来施加力量，旋转方向取决于需要松开还是拧紧螺丝或螺母。

3.使用合适长度的延长杆可以增加扳手的扭矩，提供更大的力量。

4. 注意事项使用套筒扳手时需要注意以下事项：•使用合适尺寸的套筒扳手，避免使用过小或过大的套筒，以免损坏螺丝或螺母。

•检查套筒扳手及相关配件的状态，确保其完好无损。

•在使用套筒扳手时，要确保扳手与螺丝或螺母之间保持良好的接触，避免滑动或滑动不当。

•扭矩应适中，过大的扭矩可能导致螺丝或螺母损坏，过小的扭矩则无法完成工作。

•使用合适的安全装备，如手套和护目镜，以避免意外伤害。

5. 总结本文档提供了套筒扳手的规格表和相关说明。

了解不同尺寸和类型的套筒扳手对于选择适当的工具非常重要。

使用套筒扳手时需要注意相关的安全事项。

希望本文档能够对读者在选择和使用套筒扳手时提供一定的帮助。

标准扳手尺寸标准扳手是机械维修和装配中常用的工具，它的尺寸和规格对于正确使用和维护至关重要。

正确选择和使用标准扳手可以提高工作效率，减少损坏风险，保障工作安全。

下面我们将详细介绍标准扳手的尺寸及其应用。

首先，我们来看一下标准扳手的尺寸。

标准扳手的尺寸通常由其开口的尺寸来表示，常见的尺寸有6mm、8mm、10mm、12mm、14mm、17mm、19mm等。

这些尺寸是根据标准螺栓和螺母的尺寸来设计的，因此在使用时需要根据具体的螺栓尺寸选择相应的扳手。

另外，标准扳手的长度也会有所不同，一般来说，长度越长的扳手可以提供更大的力臂，更容易拧动较紧的螺栓。

在实际使用中，我们需要根据不同的工作场景和螺栓尺寸来选择合适的标准扳手。

比如，对于机械设备维修，一般会用到8mm至14mm的扳手；对于汽车维修，常用的尺寸则是14mm至19mm的扳手。

在选用扳手时，还需要考虑螺栓的类型，有些螺栓可能需要特殊形状的扳手来拧动，比如六角扳手、套筒扳手等。

除了尺寸外，标准扳手的材质和制造工艺也是影响其质量和使用寿命的重要因素。

优质的标准扳手通常采用高强度合金钢制造，经过精密的热处理和表面处理，具有耐磨、耐腐蚀的特点。

在选择标准扳手时，我们应该尽量选择知名品牌和有质量保证的产品，以确保其使用安全和可靠性。

在使用标准扳手时，还需要注意以下几点，首先，要确保扳手和螺栓的尺寸匹配，避免使用过大或过小的扳手导致损坏；其次，使用时要确保扳手处于正确的位置，避免因偏斜而损坏螺栓或扳手本身；最后，在拧动螺栓时，要保持稳定的力度，避免因用力过猛而损坏螺栓或扳手。

总之，标准扳手是机械维修和装配中不可或缺的工具，正确选择和使用标准扳手对于工作效率和安全至关重要。

在选择扳手时，要根据具体的工作需求和螺栓尺寸来进行选择；在使用过程中，要注意扳手的匹配性和使用方法，确保工作的顺利进行。

希望本文的介绍能够帮助大家更好地了解标准扳手的尺寸及其应用，提高工作效率，保障工作安全。

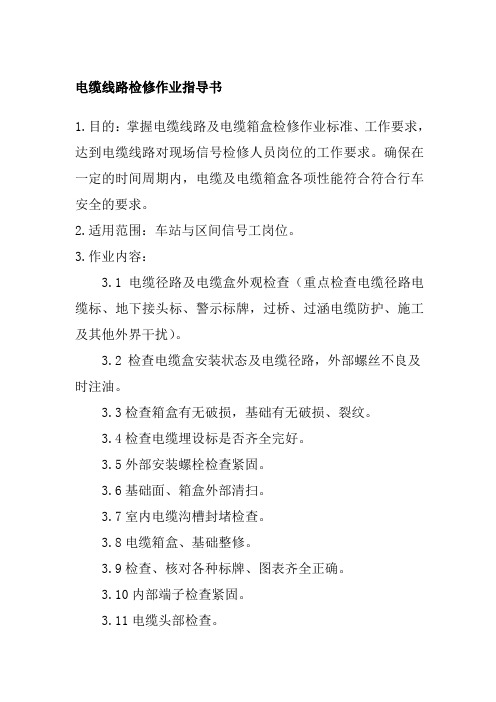

电缆线路检修作业指导书1.目的：掌握电缆线路及电缆箱盒检修作业标准、工作要求，达到电缆线路对现场信号检修人员岗位的工作要求。

确保在一定的时间周期内，电缆及电缆箱盒各项性能符合符合行车安全的要求。

2.适用范围：车站与区间信号工岗位。

3.作业内容：3.1电缆径路及电缆盒外观检查（重点检查电缆径路电缆标、地下接头标、警示标牌，过桥、过涵电缆防护、施工及其他外界干扰）。

3.2检查电缆盒安装状态及电缆径路，外部螺丝不良及时注油。

3.3检查箱盒有无破损，基础有无破损、裂纹。

3.4检查电缆埋设标是否齐全完好。

3.5外部安装螺栓检查紧固。

3.6基础面、箱盒外部清扫。

3.7室内电缆沟槽封堵检查。

3.8电缆箱盒、基础整修。

3.9检查、核对各种标牌、图表齐全正确。

3.10内部端子检查紧固。

3.11电缆头部检查。

3.12闭塞线环阻测试。

3.13各种箱盒开盖检查，整修箱盒内部配线；防尘、防潮良好。

3.14电气特性测试。

3.15电缆盒油饰、书写代号。

3.16电缆绝缘不良查找及处理。

3.17补齐电缆埋设标。

4.作业材料、工具：5.检修作业程序：6.作业安全注意事项：6.1到达作业现场后，必须与室内联系，向电务值台人员说明作业地点、设备编号及作业人姓名。

6.2作业现场必须按规定设防护人员。

6.3严格执行七严禁制度。

6.4室内电务值台人员及时通知室外防护人员列车运行情况，现场必须按规定提前下道，执行双线避车制。

6.5电缆线头检查必须在天窗点内进行，防止人为造成故障。

6.6测试工作要正确使用仪表。

6.7作时注意来往车辆保证人身安全，工具材料不要侵限。

6.8电缆倒换要在要点内进行。

扳手规格大全详解不同类型扳手规格型号大到现代工业的发展，小到人们的日常生活，扳手都是一种不可或缺的五金工具。

工业生产中，常用扳手来处理各种类型的五金配件；家居生活中，也常用扳手来修理家具、家电上的家装建材配件。

如今，五金批发市场上的扳手多种多样，品牌、类型、规格型号等都是消费者选购扳手应该要考虑的因素，尤其是扳手的类型和规格型号。

这是因为不同类型、不同规格型号的扳手，适用的场合也不同。

一、开口扳手规格型号：开口扳手是扳手的一种，有锻打的和冲压的。

不同常用开口扳手规格尺寸都有一定的差异。

常用的开口扳手规格有：7、8、10、14、17、19、22、24、27、30、32、36、41、46、55、65；对应螺纹规格为M4、M5、M6、M8、M10、M12、M14、M16、M18、M20、M22、M24、M27、M30、M36、M42。

二、呆扳手规格型号呆扳手是一端或两端制有固定尺寸的开口，用以拧转一定尺寸的螺母或螺栓。

呆扳手分为公制和英制。

公制单头的规格一般有21、24、27、30、32、34、36、41、46、50、55、60、65、70mm，英制的双开口扳手规格一般有1/4*5/16"、3/8×7/16"、1/2×9/16"、9/16×5/8"、5/8×3/4"、11/16×13/16"、3/4×7/8"等等。

三、梅花扳手规格型号梅花扳手，两端具有带六角孔或十二角孔的工作端，适用於工作空间狭小，不能使用普通扳手的场合。

梅花扳手规格是：8*10、10*12、12*14、14*17、16*18、17*19、19*22、22*24、24*27、27*30、30*32、32*34、32*36、34*36、36*38、36*41、38*41、41*46、46*50、50*55、55*60、60*65、65*70、70*75。

常用的扳手分类盘点一种手动工具，利用杠杆原理将螺栓、螺钉、螺母和其他紧固件拧紧到螺栓或螺母的开口或插座上。

扳手通常在手柄的一端或两端有开口或套孔，以夹紧手柄，施加外力，使螺栓或螺母能被手柄转动和握住。

使用时，沿螺纹旋转方向对手柄施加外力，即可拧紧螺栓或螺母。

常用的几种扳手类型(1)哑扳手:一端或两端有固定尺寸的开口，用于拧入一定尺寸的螺母或螺栓。

(2)梅花扳手:两端都有带六角孔或十二角孔的工作端，适用于工作空间狭小，普通扳手无法使用的场合。

(3)两用扳手:一端与单头扳手相同，另一端与梅花扳手相同，两端旋入相同规格的螺栓或螺母。

(4)活扳手：开口宽度可在一定尺寸范围内进行调节,能拧转不同规格的螺栓或螺母。

(5)钩形扳手:又称月牙扳手，用于拧有限厚度的平螺母。

(6)套筒扳手:由多个带六角孔或十二角孔的套筒组成，并配有手柄、连杆等各种附件，特别适用于拧位置很窄或凹陷很深的螺栓或螺母。

(7)内六角扳手：成Ｌ形的六角棒状扳手，专用于拧转内六角螺钉。

内六角扳手的型号是按照六方的对边尺寸来说的，螺栓的尺寸有国家标准。

(8)扭矩扳手:能显示拧紧螺栓或螺母时所施加的扭矩；或者当施加的扭矩达到规定值时，会发出光或声音信号。

扭矩扳手适用于扭矩定义明确的装配工作。

扳手安全操纵应留意的事项：1.一种由扳手本体、固定钳口、活动钳口和蜗杆组成活动扳手，是一种万能扳手。

它的开口大小可以在一定范围内调节，所以一般可以使用开口大小范围内的螺钉和螺母。

但不允许用大扳手拧紧较小的螺钉，这样会使螺钉因扭矩过大而断裂；应根据螺钉六角头或螺母六角头的大小调整开口，间隙不能过大，否则螺钉头或螺母会损坏，容易滑落，造成伤害事故；让固定钳口承受主要力量，向操作者方向拧紧扳手手柄，不要向前推。

扳手手柄不可任意伸长，扳手不可作为锤子工具使用。

2.哑扳手(开口扳手)、套筒扳手、锁紧扳手和内六角扳手称为特种扳手。

其特征在于:单头螺钉头或螺母只能拧一种尺寸，双头螺钉头或螺母只能拧两种尺寸；使用扳手时，扳手开口要与螺纹部分相匹配，才能用力。

开口扳手的规格尺寸有哪些内容来源网络，由“深圳机械展（11万㎡，1100多家展商，超10万观众）”收集整理！更多cnc加工中心、车铣磨钻床、线切割、数控刀具工具、工业机器人、非标自动化、数字化无人工厂、精密测量、3D打印、激光切割、钣金冲压折弯、精密零件加工等展示，就在深圳机械展.扳手是一种常见的工具，在我们修理器械的时候基本上都会用到，虽然是一个小小的扳手，但是他的种类和型号还是有很多种下面就为大家详细的介绍一下开口扳手规格尺寸有哪些，常用扳手的使用注意事项是什么。

【扳手尺寸】开口扳手的规格尺寸有哪些常用扳手的使用注意事项开口扳手的规格尺寸有哪些7、8、10、14、17、19、22、24、27、30、32、36、41、46、55、65；对应螺纹规格为M4、M5、M6、M8、M10、M12、M14、M16、M18、M20、M22、M24、M27、M30、M36、M42。

即二者对应关系为7--M4、8--M5、10--M6、14--M8、17--M10、19--M12、22--M14、24--M16、27--M18、30--M20、32--M22、36--M24、41--M27、46--M30、55--M36、65--M42。

全套内六角扳手中最小规格为3，其对应关系为S3=M4、S4=M5、S5=M6、S6=M8、S8=M10、S10=M12、S12=M14-M16、S14=M18-M20、S17=M22-M24、S19=M27-M30、S24=M36、S27=M42。

攻丝前螺纹底孔直径的计算方法；对于脆性材料按照基本尺寸-1.0826螺距，对于塑性材料按照螺纹基本尺寸-螺距+0.1。

脆性材料在攻丝时为纯切削状态，底孔尺寸为螺纹牙底圆直径，塑性材料在攻丝时由于材料受力后产生塑性变形，材料会向螺纹小径移动，因此底孔应该适当加大。

对于M6以下的螺纹孔，不分材料性质，统一按基本尺寸-螺距。

常用扳手的使用注意事项开口扳手开口扳手是一种最基本的固定尺寸的开口扳手，也称叉扳手。

外六角所用的开口扳手以六角螺母对应比较准确，因为存在六角头螺栓和小六角头螺栓。

常用的开口扳手规格----对应螺纹规格7--M4、8--M5、10--M6、14--M8、17--M10、19--M12、22--M14、24--M16、27--M18、30--M20、32--M22、36--M24、41--M27、46--M30、55--M36、65--M42.全套内六角扳手中最小规格为3，其对应关系为S3=M4、S4=M5、S5=M6、S6=M8、S8=M10、S10=M12、S12=M14-M16、S14=M18-M20、S17=M22-M24、S19=M27-M30、S24=M36、S27=M42。

攻丝前螺纹底孔直径的计算方法；对于脆性材料按照基本尺寸-1.0826螺距,对于塑性材料按照螺纹基本尺寸-螺距+0.1脆性材料在攻丝时为纯切削状态,底孔尺寸为螺纹牙底圆直径,塑性材料在攻丝时由于材料受力后产生塑性变形,材料会向螺纹小径移动,因此底孔应该适当加大。

对于M6以下的螺纹孔，不分材料性质，统一按基本尺寸-螺距扳手按照用途，款式等分类呆扳手：一端或两端制有固定尺寸的开口，用以拧转一定尺寸的螺母或螺栓。

梅花扳手：两端具有带六角孔或十二角孔的工作端，适用於工作空间狭小，不能使用普通扳手的场合。

两用扳手：一端与单头呆扳手相同，另一端与梅花扳手相同，两端拧转相同规格的螺栓或螺母。

活扳手：开口宽度可在一定尺寸范围内进行调节，能拧转不同规格的螺栓或螺母。

钩形扳手：又称月牙形扳手，用於拧转厚度受限制的扁螺母等。

套筒扳手：它是由多个带六角孔或十二角孔的套筒并配有手柄、接杆等多种附件组成，特别适用於拧转地位十分狭小或凹陷很深处的螺栓或螺母。

内六角扳手：成L形的六角棒状扳手，专用於拧转内六角螺钉。

扭力扳手：它在拧转螺栓或螺母时，能显示出所施加的扭矩；或者当施加的扭矩到达规定值后，会发出光或声响信号。

扭力扳手适用於对扭矩大小有明确地规定的装配工作。
