MRI骨关节影像诊断 PPT课件

04
骨关节疾病的诊断与鉴别诊断
常见骨关节疾病的诊断与鉴别诊断
骨关节炎
骨关节炎是一种常见的骨关节疾病，其特征为关节软骨退行 性变和骨质增生。MRI表现为关节软骨变薄、关节腔狭窄和 骨质增生。需要与类风湿性关节炎、强直性脊柱炎等相鉴别 。
半月板损伤
半月板损伤是膝关节常见的运动损伤，MRI表现为半月板形 状改变、内部信号异常。需要与膝关节韧带损伤、交叉韧带 断裂等相鉴别。
骨折
骨折是骨关节疾病中的一种，预防骨折的关键是增强骨骼质量和避免摔 倒等意外伤害。治疗方法包括复位、固定和康复训练等。
03
骨肿瘤
骨肿瘤是一种较为少见的骨关节疾病，预防骨肿瘤的方法包括避免接触
有害物质、保持健康的生活方式等。治疗方法包括手术切除、放疗和化
疗等。
少见骨关节疾病的预防与治疗
骨坏死
骨坏死是一种少见的骨关节疾病，预 防骨坏死的关键是避免长期使用激素 类药物、控制体重等。治疗方法包括 手术治疗和非手术治疗等。
MRI技术具有无创、无辐射、无骨伪 影等优点，对于软组织分辨率高，能 够多角度、多平面成像，具有极高的 诊断价值。
骨关节MRI的应用和重要性
01
骨关节MRI主要用于检查关节软 骨、肌腱、韧带等软组织的病变 ，以及骨肿瘤、感染、骨折等骨 关节病变。
02
骨关节MRI是骨关节疾病诊断的 重要手段之一，尤其对于早期发 现病变和评估治疗效果具有重要 意义。
关节系统的解剖结构
关节系统的组成
关节系统由关节面、关节 囊、关节腔和韧带等组成 ，是人体运动的关键结构 。
关节系统的功能
关节系统能够使人体进行 各种复杂的运动，同时还 能起到缓冲和减震的作用 。
关节系统的分类

MRI骨关节影像诊断的优缺点
优点
高分辨率、高对比度、无创、无辐射、安全性高、检查范围 广泛等。
缺点
检查费用较高、检查时间较长、对骨关节疾病的敏感性相对 有限等。
MRI骨关节影像诊断的临床应用
对骨关节疾病的早期诊断、病 情评估、疗效观察等方面具有 重要价值。
常用于检查骨关节炎、韧带损 伤、半月板损伤、骨折等骨关 节疾病。
MRI对骨关节疾病的诊断具有很高的敏感性和特异性， 能够清晰显示关节软骨、韧带和肌腱的损伤，为制定治 疗方案提供依据。
肿瘤诊断
MRI在肿瘤诊断方面具有重要价值，可确定肿瘤部位、 大小、浸润范围及与周围组织的毗邻关系，为制定治疗 方案提供依据。
研究热点与发展趋势
高分辨率成像
目前MRI设备仍以大线圈为主，未来可能会利用超导磁体和梯度系统的进步 ，进一步提高成像分辨率。
详细描述
MRI具有较高的软组织分辨率，能够清晰地 显示出关节软骨、韧带等软组织病变，同时 骨髓信号的显示也较为准Байду номын сангаас，能够反映骨髓 病变的情况。而CT主要通过射线穿透人体， 对骨组织的显示效果较好，但对软组织的显 示效果较差，尤其是对早期的关节软骨、韧
带等软组织病变的显示效果较差。
MRI与PET-CT比较
图像后处理
原始数据处理
对扫描得到的原始数据进 行处理，生成可用于诊断 的图像。
图像分析
根据医生的需求，对生成 的图像进行分析，以找出 可能的病变或损伤部位。
图像存储与打印
将生成的图像存储在计算 机中，并根据需要打印出 来，以供医生参考。
诊断报告
撰写报告
根据对图像的分析结果，撰写 诊断报告。
报告内容
THANKS FOR WATCHING

MRI骨关节影像诊断

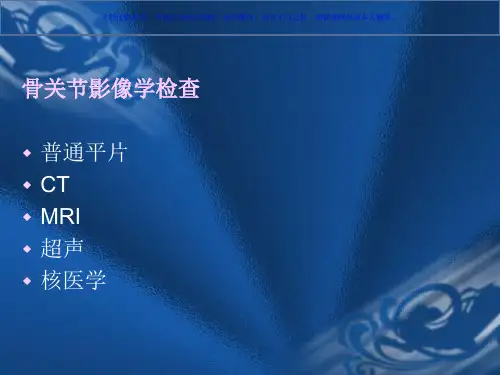

骨关节影像学检查
普通平片 CT MRI 超声 核医学
MRI
肌腱、韧带、软骨、肌肉 损伤、损伤程度、炎症、肿瘤 普通X平片，CT等检查难于发现的隐匿骨折 提出了骨髓挫伤的概念
关节MRI扫描常用的体位：
矢状位 冠状位 轴位 斜位
如何识别压脂图像
通常采用T2压脂，以区 分水肿及脂肪
骨髓全为低信号 水肿信号－－高信号 脂肪信号－－压低呈黑
色
膝关节MRI正常解剖
半月板
正常表现：T1、T2均为无杂质低信号 矢状：前角、后脚呈三角型、2－3个层面可见分
开，体部连续 冠状：体部呈三角型，前后角显示连续 前后角损伤：矢状位； 体部损伤：冠状位
正常内外侧副韧带
内侧副韧带损伤
胫侧副韧带损伤
胫侧副韧带不全性损伤
MCL 撕裂
腓侧副韧带损伤
髌韧带完全撕裂
髌韧带部分撕裂
骨关节炎
滑膜增厚、关节积液、半月板退变，软骨 的异常及软骨下骨的异常
半月板损伤及退变
撕裂退变时吸收滑液，局部质子浓度增高， T1、T2值均降低－－－即均表现为高信号
结合多相位全面观察 必要时薄层观察或行关节内造影
半月板损伤的分级
0级：正常。均匀低信号，形态规则 I级：点状、球形、椭圆形信号增高，不与半月板关
节面接触－－－病理为半月板粘液样变性 II级：水平的、线性的信号增高，可延伸至关节囊
缘，未达关节面下 III级：
A：线性高信号达到关节边缘 B：不规则高信号影达关节边缘
III级信号＋形态不规则：半月板撕裂
0级
I级
II级
III级

能模拟前方盂唇和关节囊受力状态，可更好发 显示前方盂唇撕裂破口
13
肩关节线圈的选择和定位
线圈：肩关节专用柔线圈 肩关节置于线圈中心 被检侧肩关节尽量靠近主磁场的中心，可增加
图像的信噪比，可使脂肪抑制更有效 定位中心：肱骨大结节 固定：固定带，小沙袋 初始定位平面：经肩锁关节的横断面T1WI
14
东芝1.5T 斜COR 694/15 斜COR 3000/60 TRA 4233/60 斜SAG 2114/15ms
15
3.0T 斜COR 693/21 斜COR 3000/29 TRA 4190/83 斜SAG 4230/72
16
肩关节常用扫描方案
方位
TR（ms） TE（ms） FOV（cm） 层厚
23
肩峰撞击综合征
肩峰下滑膜囊炎
长期受压和刺激作 用引起慢性滑膜炎、 滑膜囊积液
MR上T1WI－滑膜囊 增厚呈低信号，高 信号脂肪层消失；
T2WI－滑膜增生、 炎症渗出呈高信号
24
肩峰撞击综合征
肩袖病变MR
Ⅰ期--肩峰下水肿和出血， T1WI及PD上冈上肌在其附 着处出现增高的信号影
Ⅱ期--纤维变性和肌腱炎， 肩袖变薄或不规则，肌腱 内信号强度增加
3
肌腱
骨髓
韧带
MRI
软组织
纤维软骨
关节软骨
4
骨关节正常MRI信号
骨皮质 骨膜 关节软骨 滑膜 滑液 纤维软骨 韧带、肌腱 肌肉
T1WI信号 低 （-）
等 低 低 低 低
等
T2WI信号 低 （-）
高 低
高 低 低
等
5
四肢关节检查前准备
检查前排便、排尿 为患者解释检查程序 给患者耳机或耳塞 要求患者只穿内衣裤 要求患者去除任何含金属的东西

半月板囊肿
属腱鞘囊肿 三型：半月板内、旁、滑膜囊肿 外侧多见 与外伤、退变、半月板手术等有关
文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
典型表现为T1均匀低信号，T2及T2压脂像上均 匀高信号
囊肿内若含血性或蛋白较多，信号可呈中等或中 高信号。
较大囊肿（滑膜囊肿）可出现分隔
III级
A
B
文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
易误为半月板损伤的正常结构
膝横韧带：
位于外侧半月板前角。可误为前角的斜行撕裂ห้องสมุดไป่ตู้其周围的滑膜级脂肪组织可被误为III级信号改
变 40％人膝横韧带缺如
双交叉韧带征
文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
盘状半月
外侧多见 分先天性、后天性 不利膝关节负荷传导，压力集中 年轻时即可出现症状 半月板增宽增大增厚呈盘状，矢状位连续3或
3个以上层面显示前后角相连 易发生撕裂及囊变
文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
胫侧副韧带不全性损伤
文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
MCL 撕裂
文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
腓侧副韧带损伤
文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。
髌韧带完全撕裂
文档仅供参考，不能作为科学依据，请勿模仿；如有不当之处，请联系网站或本人删除。

骨关节影像诊断ppt课件
目录
• 骨关节影像诊断基础 • 常见骨关节病变影像表现 • 特殊类型骨关节病变影像诊断 • 鉴别诊断与误区提示 • 影像技术在骨关节诊断中应用进展 • 案例分析与实践操作演示
01
骨关节影像诊断基础

包括骨膜、骨质和骨髓三 部分，分别具有保护、支 持和造血等功能。
演示三
骨关节MRI检查技术。介绍骨关 节MRI检查的适应症、序列选择 和图像解读等技术，通过模拟操 作演示，让学生掌握骨关节MRI 检查的基本技能和操作方法。
学生自主操作练习
01
练习一
膝关节骨关节炎影像诊断。提供膝关节骨关节炎的X线、CT和MRI影像
资料，让学生自主分析影像学表现，提出诊断意见和治疗建议。
人工智能在骨关节影像诊断中辅助作用
图像分割与识别
通过深度学习算法对骨关节影像进行自动分割和识别，提高诊断效 率和准确性。
特征提取与分类
利用人工智能技术提取骨关节影像中的特征信息，对病变进行分类 和预测，辅助医生制定个性化治疗方案。
智能辅助诊断系统
构建基于人工智能的辅助诊断系统，结合医生的专业知识和经验，为 骨关节病变提供精准、高效的诊断方案。
多模态融合在骨关节影像诊断中应用
X线平片与CT融合
结合X线平片的整体观和CT的断层扫描能力，提供更准确的骨结 构信息，有助于复杂骨折和关节脱位的诊断。
MRI与PET融合
将MRI的高软组织分辨率和PET的代谢信息相结合，用于评估关 节炎、肿瘤等病变的活动度和代谢情况。
超声与MRI融合
利用超声的实时性和MRI的高分辨率，实现关节病变的动态监测 和精准定位。
1 2
三维成像技术 通过多层扫描和重建算法，生成骨关节的三维图 像，提供更直观、全面的诊断信息。

扩散加权成像
利用扩散加权成像技术评估关节内积液的性质，鉴别炎 症、水肿等病变。
波普成像
通过波普成像技术分析关节内的化学环境，有助于鉴别 关节炎等病变。
04
常见骨关节疾病的mri表现 及诊断
骨折的mri表现及诊断
总结词
骨折的MRI表现通常包括骨髓水肿、骨膜 下血肿、骨折线等，通过MRI可以精确诊 断骨折并评估其严重程度。
mri骨关节影像诊断教学课件 ppt
xx年xx月xx日
目录
• mri骨关节影像概述 • mri骨关节影像诊断基础知识 • mri骨关节影像诊断技术 • 常见骨关节疾病的mri表现及诊断 • mri骨关节影像诊断的难点与对策 • mri骨关节影像病例分析
01
mri骨关节影像概述
mri骨关节影像定义
常见骨关节疾病的mri鉴别诊断
化脓性关节炎与风湿性关节炎的鉴别
化脓性关节炎的MRI表现为受累关节积液增加、滑膜增厚，并可见絮状物沉积； 风湿性关节炎的MRI表现则以受累关节周围软组织肿胀为主，累及滑膜、韧带和 肌腱等。
类风湿性关节炎与强直性脊柱炎的鉴别
类风湿性关节炎主要累及近端小关节，如腕、掌指和指间关节等，且滑膜炎症较 明显；强直性脊柱炎主要累及骶髂关节和脊柱，引起脊柱竹节样变和骶髂关节间 隙变窄。
骨肿瘤的mri表现及诊断
总结词
MRI可以检测到骨肿瘤引起的骨质破坏、 软组织肿块、骨膜反应等病变表现，从而 协助诊断骨肿瘤的性质和严重程度。
详细描述
MRI是一种非常有效的检查方法，可以检 测到骨肿瘤引起的多种病变表现。这些表 现包括骨质破坏、软组织肿块和骨膜反应 等。通过MRI可以准确地检测到这些病变 ，从而协助诊断骨肿瘤的性质和严重程度 ，为后续的治疗方案制定提供重要依据。

THANKS FOR WATCHING
感谢您的观看
典型病例展示
总结词
展示具有代表性的骨关节MRI病 例，帮助读者了解不同类型骨关 节疾病的影像学表现。
详细描述
选取具有代表性的骨关节MRI病 例，如膝关节半月板损伤、髋关 节盂唇损伤等，展示其MRI影像 ，并简要介绍病例情况。
病例讨论与解析
总结词
对典型病例进行深入讨论和解析，解析病变的病理生理机制、影像学特征及诊 断要点。
介绍骨关节MRI中常见的解剖学变异 和异常结构，以及其临床意义。
骨关节MRI解剖学细节
详细描述骨关节MRI中各部位的正常 解剖结构，包括骨骼、关节、肌肉、 韧带等。
骨关节MRI信号解读
骨关节MRI信号基础
介绍骨关节MRI中的信号强度、信号特点及其影响因素。
骨关节MRI信号解读技巧
提供解读骨关节MRI信号的方法和技巧，包括观察信号变化、判断 病变性质等。
05 骨关节MRI报告书写规范
报告书写的基本要求
客观性
报告内容应客观、真实 ，避免主观臆断和猜测
。
准确性
描述骨关节MRI图像时 ，应使用准确、专业的 术语，避免歧义和误导
。
完整性
报告应包含所有必要的 诊断信息，如病变部位 、病变性质、严重程度
等。
及时性
报告应在观察后及时完 成，以便医生及时了解 患者病情并做出相应处
01
02
韧带形态异常、增粗或变细
韧带连续性中断
03
韧带周围出血、水肿
04
关节积液、积血
骨折MRI表现
骨折部位骨质连续性中断 骨折周围软组织肿胀、出血
骨折周围骨髓水肿 骨折部位周围关节积液

0级
.
14
I级
.
15
II级
.
16
III级
A
B
.
17
18
.
易误为半月板损伤的正常结构
膝横韧带：
位于外侧半月板前角。可误为前角的斜行撕裂 其周围的滑膜级脂肪组织可被误为III级信号改变 40％人膝横韧带缺如
板股韧带：
外侧半月板后角－－－股骨内侧髁 由其位于后交叉韧带的前后方不同风味Humphry及
MRI骨关节影像诊断
.
1
骨关节影像学检查
普通平片 CT MRI 超声 核医学
2
.
MRI
肌腱、韧带、软骨、肌肉 损伤、损伤程度、炎症、肿瘤 普通X平片，CT等检查难于发现的隐匿骨
折 提出了骨髓挫伤的概念
3
.
关节MRI扫描常用的体位：
矢状位 冠状位 轴位 斜位
4
.
斜矢冠状位的扫描：
30
.
盘状半月板撕裂 31
.
半月板囊肿
属腱鞘囊肿 三型：半月板内、旁、滑膜囊肿 外侧多见 与外伤、退变、半月板手术等有关
32
.
典型表现为T1均匀低信号，T2及T2压脂像上均 匀高信号
囊肿内若含血性或蛋白较多，信号可呈中等或中 高信号。
较大囊肿（滑膜囊肿）可出现分隔
.
33
34
.
35
除矢状T1外，还应做冠状或横断T2，有助于更好显 示损伤韧带中的水肿和出血
横断和冠状更好显示韧带在股骨髁外侧面附着点 损伤分三级
I：韧带内损伤但长度无变化 II：韧带内损伤有长度延长 III：完全韧带撕裂
MRI上较难分辨此三级，一般可辨别部分撕裂和完 全撕裂

膝关节骨关节炎
核磁共振成像显示关节软骨变薄、关节间隙变窄，关节周围 骨质增生，结合患者膝关节疼痛、僵硬等症状，可诊断为膝 关节骨关节炎。
髋关节疾病诊断案例
髋关节盂唇撕裂
核磁共振成像显示髋关节盂唇信号异 常，出现高信号区，结合患者髋关节 疼痛、活动受限等症状，可诊断为髋 关节盂唇撕裂。
股骨头坏死
核磁共振成像显示股骨头内部出现低 信号区，骨小梁结构模糊或消失，结 合患者髋关节疼痛、跛行等症状，可 诊断为股骨头坏死。
异常骨关节核磁共振图像解读
总结词
掌握异常骨关节核磁共振图像的识别技巧，有助于早期发现病变。
详细描述
异常骨关节核磁共振图像可能显示骨质破坏、骨髓水肿、关节积液、软组织肿 胀等异常信号，这些信号提示可能存在骨关节炎、骨折、肿瘤等疾病。
骨关节疾病诊断标准及依据
总结词
了解骨关节疾病的诊断标准及依据，有助于提高诊断准确率。
结果。
呼吸调整
在检查过程中，保持正常呼吸 ，不要憋气或刻意改变呼吸频
率。
信号接收
在技师指导下佩戴耳塞，减少 噪音干扰，确保信号正常接收
。
检查后注意事项
取报告
检查完成后，等待报告生成， 及时取回报告并咨询医生。
遵循医嘱
根据医生建议，进行后续治疗 或复查，如有必要，及时调整 治疗方案。
留心身体反应
如出现不适症状，如头晕、恶 心等，及时告知医生。
标准化和规范化
建立骨关节核磁共振检查的标准化和 规范化流程，提高检查结果的一致性 和可靠性。
THANKS
感谢观看
精准治疗
结合骨关节核磁共振检查 结果，医生可以制定更加 精准的治疗方案。
预后评估
通过骨关节核磁共振检查 ，医生可以评估治疗效果 和预后情况，为患者提供 个性化的康复指导。
