JRS1-D09301 0.1~0.16A JRS1-D25322 18~25AJRS1-D09308 2.5~4A JRS1-D40353 23~32AJRS1-D09310 4~6A JRS1-D40355 30~40AJRS1-D09312 5.5~8A JRS1-D63357 38~50AJRS1-D09314 7~10A JRS1-D63359 48~57AJRS1-D09316 10~13A JRS1-D63361 57~66AJRS1-D16321 13~18A JRS1-D80363 63~80A一.适用范围:JRS1系列热过载继电器(以下简称热继电器),适用于交流50Hz,工作电压至690V(660V)及以下,电流至80A的电路中,作为三相交流电动机的过载保护和断相保护.并可与相应的交流接触器组成起动器.产品符合GB 14048.4,GB 14048.5,IEC 60947-4-1和EC 60947-5-1等标准.二.型号及含义:三.结构特征:本继电器除了过载保护和断相保护功能,还具有下述结构特征:1.脱扣级别为10A;2.有温度补偿;3.有手动复位;4.有动作指示;5.辅助触头为电气上可分开的一常闭一常开触头JR36系列热过载继电器适用范围JR36系列热过载继电器适用于交流50Hz，电压至690V、电流至160A的电路中，用作交流电动机的过载保护。
带有断相保护装置的热继电器，还能在三相电动机一相断线或三相严重不平衡的情况下起保护作用，是JR16改进后的产品。
符合GB14048.4标准。

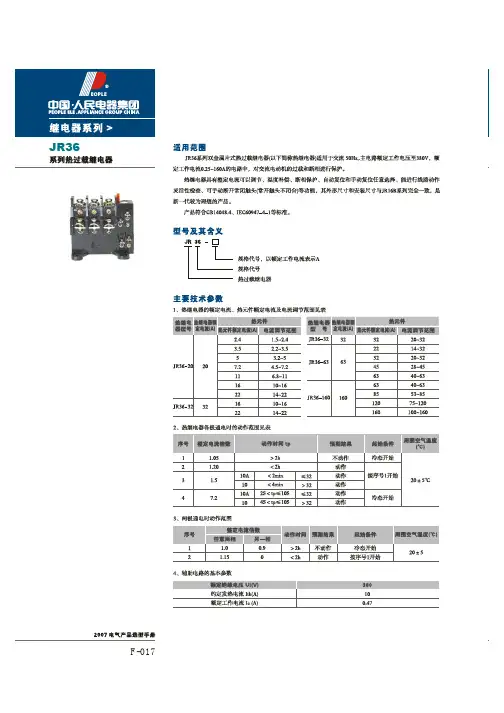

型号及其含义JR36热过载继电器常见型号有：JR36-20 0.68-1.1A JR36-20 10-16A JR36-20 0.25-0.35A JR36-20 20-32AJR36-63 40-63A JR36-63 20-32A JR36-63 28-45A JR36-63 14-22AJR36-160 53-85A JR36-160 40-63A JR36-160 75-120A JR36-160 100-160A特性1.不带断相保护装置的热继电器符合表1规定，带断相保护装置的热继电器除符合表1规定外还符合表2规定。
电工技能实训————————————————————————————————作者：————————————————————————————————日期：《电工技能实训》实验教学内容实训一电工基本技术及电工常用仪表的使用实训二：低压电器的检修实训三：室内照明电路的安装实训四三相异步电动机接触器点动控制线路实训五三相异步电动机接触器自锁控制线路实训六Y—△起动自动控制线路实训七双重联锁的三相异步电动机正反转控制线路实训八三相异步电动机能耗制动控制线路实训九三相异步电动机的多地控制实训十工作台自动往返控制线路实训十一C620型车床的接线、故障与维修实训一电工基本技术及电工常用仪表的使用1.实验元件钢丝钳、尖嘴钳、电工刀、万用表、摇表、绝缘胶带、费旧导线若干、费旧电阻若干、三相异步电动机一台。
2.实验过程(1)用钢丝钳、尖嘴钳做剪切、弯绞导线练习。
(2)用电工刀对费旧塑料单芯硬导线做剖削练习。
(3)将两根费旧塑料铜芯导线做直线连接。
(4)恢复绝缘层。
(5)用万用表测电阻值、交流电压、直流电流。
(6)用摇表测三相异步电动机三相绕组之间、各相绕组与机座之间的绝缘电阻。
实训二：低压电器的检修1. 实验元件转换开关、按钮、行程开关、自动空气开关、交流接触器、直流接触器、中间继电器、时间继电器、热继电器、电流继电器、万用表、螺丝刀。
2. 实验过程(1) 转换开关、按钮、行程开关、自动空气开关的结构、原理及故障维修。
(2) 交流接触器的拆装及常见故障维修。
(3) 直流接触器的拆装及常见故障维修。
(4) 中间继电器、时间继电器结构及故障维修。
(5) 热继电器、电流继电器的原理及故障维修。
实训三：室内照明电路的安装1.实验元件电工工具、小手锤、木制照明屋一间、木制配电板一块、三相开启式负荷开关一个、单相电度表一只、熔断器380V/15A一套、熔断器220V/10A一套、拉线开关一只、日光灯居一套、单相插座一只、三相插座一只、平顶灯头一只、圆木挂线盒二只、小铁钉、木螺丝各一包、2号钢精扎片一包、导线若干。
热继电器CDR1系列-1CDR1系列热过载继电器CDR1系列热过载继电器主要适用于交流50Hz，主电路额定绝缘电压至660V，电流至150A的电力系统中作为三相交流电动机的过载、断相保护，并可与适当的交流接触器组合成电磁起动器。
该产品具有结构紧凑、体积小、功能齐全，具有过载保护、断相保护、温度补尝、手动及自动动复位、脱扣指示及测试等功能。
脱扣机构采用拉簧跳跃式机构，动作灵敏而迅速，并具有安装尺寸多种化。
热继电器CDR1系列-2主要技术参数1、热继电器的动作特性和温度补偿性能2、热元件额定电流、电流范围见表热继电器CDR2系列-1CDR2系列热继电器一、适用范围CDR2系列热继电器主要适用于交流50Hz(60Hz)，额定绝缘电压至660V额定电流至5 00A的电力线路中，用作三相感应电动机的过载与断相保护。
一般与CDC1(B) 系列交流接触器配合组成电磁起动器。
二、结构特征CDR2-16、25热继电器为磨擦脱扣式动作机构，带断相运转保护；CDR2-45、85为拉簧式脱扣动作机构(跳跃机构)，带断相保护；CD R2-105、170为背包跳跃机构，CDR2-250、370为回路带互感器的跳跃进式机构，均带断相保护。
热继电器CDR2系列-2主要技术参数1、热继电器的动作特性和温度补偿性能2、热继电器型号规格及辅助触头参数热继电器CDR2系列-3 3、热元件额定电流、电流范围见表热继电器CDR2系列-4热继电器JRS1(LR1-D)系列-1JRS1系列热继电器适用于交流50Hz、主电路额定电压至660V、额定电流0.1至80A的电路中，供交流电动机的过载及断相保护用。
它具有差动机构和温度补偿动能，可与CJX2列交流接触器插接安装。
本产品为引进法国TE公司技术制造的产品。
热继电器JRS1(LR1-D)热继电器JRS1(LR1-D)系列-3热继电器JRS1(LR1-D)系列-4热继电器JRS2(3UA5)系列-1JRS2系列热过载继电器JRS2系列热过载继电器主要适用于交流50/60Hz 、电压至660V ，电压660V ，电流0.1～630A 的电力系统中，供三相交流异步电动机作过载和断相保护之用，热过载继电器还能与C JX1系列交流触器组合安装于封闭的壳体内，构成电磁起动器使用。

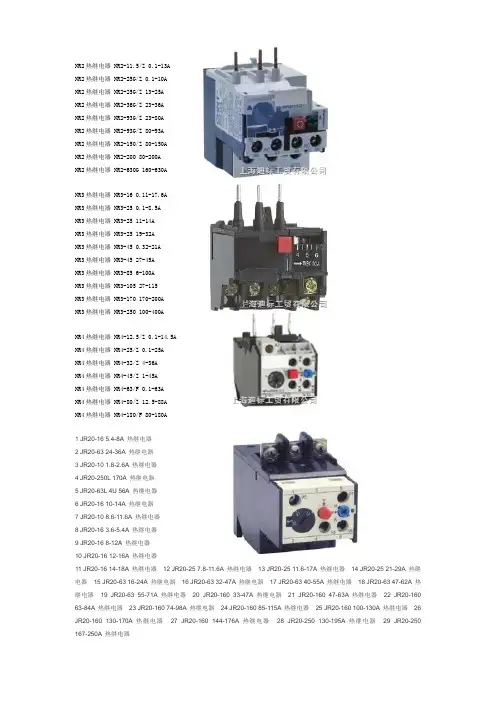

NR2热继电器 NR2-11.5/Z 0.1-13ANR2热继电器 NR2-25G/Z 0.1-10ANR2热继电器 NR2-25G/Z 13-25ANR2热继电器 NR2-36G/Z 23-36ANR2热继电器 NR2-93G/Z 23-80ANR2热继电器 NR2-93G/Z 80-93ANR2热继电器 NR2-150/Z 80-150ANR2热继电器 NR2-200 80-200ANR2热继电器 NR2-630G 160-630ANR3热继电器 NR3-16 0.11-17.6ANR3热继电器 NR3-25 0.1-8.5ANR3热继电器 NR3-25 11-14ANR3热继电器 NR3-25 19-32ANR3热继电器 NR3-45 0.32-21ANR3热继电器 NR3-45 27-45ANR3热继电器 NR3-85 6-100ANR3热继电器 NR3-105 27-115NR3热继电器 NR3-170 170-200ANR3热继电器 NR3-250 100-400ANR4热继电器 NR4-12.5/Z 0.1-14.5ANR4热继电器 NR4-25/Z 0.1-25ANR4热继电器 NR4-32/Z 4-36ANR4热继电器 NR4-45/Z 1-45ANR4热继电器 NR4-63/F 0.1-63ANR4热继电器 NR4-80/Z 12.5-88ANR4热继电器 NR4-180/F 80-180A1 JR20-16 5.4-8A 热继电器2 JR20-63 24-36A 热继电器3 JR20-10 1.8-2.6A 热继电器4 JR20-250L 170A 热继电器5 JR20-63L 4U 56A 热继电器6 JR20-16 10-14A 热继电器7 JR20-10 8.6-11.6A 热继电器8 JR20-16 3.6-5.4A 热继电器9 JR20-16 8-12A 热继电器10 JR20-16 12-16A 热继电器11 JR20-16 14-18A 热继电器12 JR20-25 7.8-11.6A 热继电器 13 JR20-25 11.6-17A 热继电器 14 JR20-25 21-29A 热继电器 15 JR20-63 16-24A 热继电器 16 JR20-63 32-47A 热继电器 17 JR20-63 40-55A 热继电器18 JR20-63 47-62A 热继电器 19 JR20-63 55-71A 热继电器 20 JR20-160 33-47A 热继电器 21 JR20-160 47-63A 热继电器 22 JR20-160 63-84A 热继电器 23 JR20-160 74-98A 热继电器 24 JR20-160 85-115A 热继电器 25 JR20-160 100-130A 热继电器 26 JR20-160 130-170A 热继电器 27 JR20-160 144-176A 热继电器 28 JR20-250 130-195A 热继电器 29 JR20-250 167-250A 热继电器30 JR20-400 200-300A 热继电器 31 JR20-400 367-400A 热继电器 32 JR20-630 320-480A 热继电器 33 JR20-10 0.1-0.15A 热继电器34 JR20-10 0.15-0.23A 热继电器 35 JR20-10 0.23-0.35A 热继电器 36 JR20-10 0.35-0.53A 热继电器 37 JR20-10 0.53-0.8A 热继电器 39 JR20-10 2.6-3.8A 热继电器 40 JR20-10 3.2-4.8A 热继电器 41 JR20-10 4-6A 热继电器42 JR20-10 5-7A 热继电器 43 JR20-10 6-8.4A 热继电器 44 JR20-10 7-10A 热继电器 45 JR20-630 420-630A 热继电器46 JR20-25 17-25A 热继电器47 JR20-160 115-150A 热继电器48 JR20-10 1.2-1.8A 热继电器 38 JR20-10 0.8-1.2A 热继电器JR36-20 0.25-0.35A JR36-20 0.32-0.5AJR36-20 0.45-0.72A JR36-20 0.68-1.1A JR36-20 1.0-1.6AJR36-20 1.5-2.4A JR36-20 2.2-3.5A JR36-20 3.2-5AJR36-20 4.5-7.2A JR36-20 6.8-11A JR36-20 10-16AJR36-20 14-22A JR36-20 20-32A JR36-63 14-22AJR36-63 20-32A JR36-63 28-45AJR36-63 40-63AJR36-160 40-63A JR36-160 53-85A JR36-160 75-120AJR36-160 100-160AJRS1(LR1-D)系列热继电器，JR28系列热过载继电器，TGR36系列热过载继电器，JR29系列热过载继电器，JR20系列热过载继电器，JR16系列热过载继电器，JRS5系列热过载继电器，T系列热过载继电器 JRS2系列热过载继电器，GKJ2系列双金属片式热过载继电器，CSJRS2-3UA系列热过载继电器，CSJR28-LR2系列热过载继电器，CSGTH-85热过载继电器，CSGTH-40热过载继电器，CSGTH-22热过载继电器，RDJ2(LR2)系列热过载继电器，JRS1(LR1-D)系列热过载继电器，CDR6系列热过载继电器，CDR1系列热过载继电器，CDR1系列热过载继电器，CDR7系列热过载继电器，CDR2系列热过载继电器，RHN系列热过载保护继电器，TH-P20热载继电器，TH-P60 ，TH-P12(R) ，TH-20TA ，CZR2系列热继电器，NDR1电子式热过载继电器，JR29-T系列热继电器，ST1系列热过载继电器，TH-N系列热保护继电器，JRS2(3UA)系列热过载继电器，JR29(T)系列热继电器，JRS16系列双金属片热继电器，JR36系列双金属片式热过载继电器，JRS4-d系列热过载继电器，JRS4-160F 250F热过载继电器，JRS4系列热过载继电器，JRS4_140d热过载继电器，GSR1电子式热过载继电器，GSR1-E电子式过载继电器，TGR36系列热过载继电器，TGR36系列热过载继电器。
