边坡岩体稳定性分析

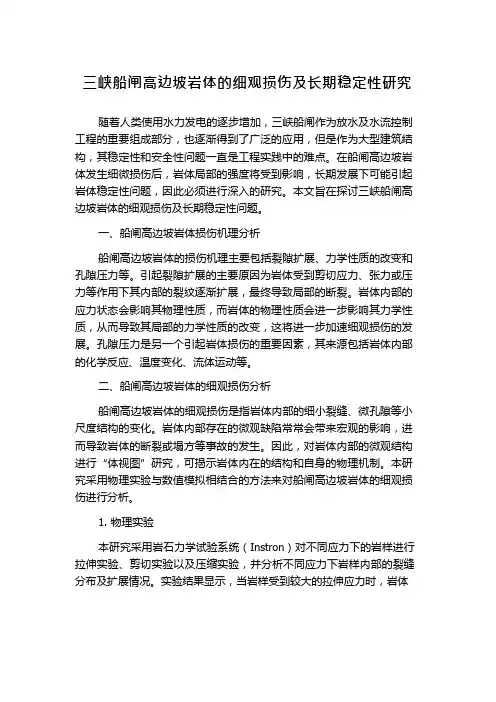

三峡船闸高边坡岩体的细观损伤及长期稳定性研究随着人类使用水力发电的逐步增加，三峡船闸作为放水及水流控制工程的重要组成部分，也逐渐得到了广泛的应用，但是作为大型建筑结构，其稳定性和安全性问题一直是工程实践中的难点。

在船闸高边坡岩体发生细微损伤后，岩体局部的强度将受到影响，长期发展下可能引起岩体稳定性问题，因此必须进行深入的研究。

本文旨在探讨三峡船闸高边坡岩体的细观损伤及长期稳定性问题。

一、船闸高边坡岩体损伤机理分析船闸高边坡岩体的损伤机理主要包括裂隙扩展、力学性质的改变和孔隙压力等。

引起裂隙扩展的主要原因为岩体受到剪切应力、张力或压力等作用下其内部的裂纹逐渐扩展，最终导致局部的断裂。

岩体内部的应力状态会影响其物理性质，而岩体的物理性质会进一步影响其力学性质，从而导致其局部的力学性质的改变，这将进一步加速细观损伤的发展。

孔隙压力是另一个引起岩体损伤的重要因素，其来源包括岩体内部的化学反应、温度变化、流体运动等。

二、船闸高边坡岩体的细观损伤分析船闸高边坡岩体的细观损伤是指岩体内部的细小裂缝、微孔隙等小尺度结构的变化。

岩体内部存在的微观缺陷常常会带来宏观的影响，进而导致岩体的断裂或塌方等事故的发生。

因此，对岩体内部的微观结构进行“体视图”研究，可揭示岩体内在的结构和自身的物理机制。

本研究采用物理实验与数值模拟相结合的方法来对船闸高边坡岩体的细观损伤进行分析。

1.物理实验本研究采用岩石力学试验系统（Instron）对不同应力下的岩样进行拉伸实验、剪切实验以及压缩实验，并分析不同应力下岩样内部的裂缝分布及扩展情况。

实验结果显示，当岩样受到较大的拉伸应力时，岩体内部裂缝比较难产生，但是当岩样受到较大的压缩应力时，岩体内部的裂隙有较大概率发生。

此外，在铲洞区，由于它的明显偏离切线方向，很容易导致主裂隙产生，并且与此同时，大量的细小裂纹沿着主裂隙扩展，导致岩样的劣化。

2.数值模拟本研究采用有限元分析软件（Abaqus）对不同应力情况下船闸高边坡岩体的应力场分布、应变场分布及细观结构的演化进行模拟研究。

边坡岩体稳定性分析的计算方法随着世界经济的发展和科技进步，边坡岩体稳定性分析也变得越来越重要。

稳定性分析可以帮助工程师和地质学家了解边坡岩体构造特征，判断边坡是否稳定，如果发现不稳定，可以采取措施进行稳定性锚固，改善边坡安全性。

因此，边坡岩体稳定性分析的计算方法受到广泛的关注。

二、边坡岩体稳定性分析的基本概念边坡岩体稳定性分析是指，通过对边坡岩体构造状况的详细研究和计算，判断边坡是否稳定。

边坡岩体稳定性分析的基本概念包括三大部分：滑移平面、滑力及抗滑力。

首先，滑移平面是指在滑力下，边坡岩体可能发生滑移的晶体层平面。

其次，滑力指的是边坡岩体在滑移平面上受到的拉力，是影响边坡稳定性的最主要因素。

最后，抗滑力是指边坡岩体内部结构强度对滑力的抵抗力，一般情况下，抗滑力要大于滑力，才能保证边坡的稳定性。

三、边坡岩体稳定性分析的计算方法边坡岩体稳定性分析的计算方法可以分为四大类：地质位置、滑力场理论、Dawson缓倾斜理论和多学科联合分析。

（1）地质位置法地质位置法是根据边坡岩体构造、岩性和地质条件来判断边坡的稳定性的方法。

通过有限的基础地质调查，可以掌握边坡的构造特征，从而预测边坡的稳定性。

（2）滑力场理论滑力场理论是根据边坡岩体的重力力和普朗特力及其他力学参数，绘制地质滑力场理论模型，分析滑力场分布，从而预测边坡的稳定性。

（3）Dawson缓倾斜理论Dawson缓倾斜理论和滑力场理论有许多共同点，都是根据重力力和普朗特力来分析边坡的稳定性的方法。

但与滑力场理论不同的是，Dawson缓倾斜理论更多的考虑边坡地表和深层岩体以及地基土体的影响，这为判断边坡的稳定性提供了较全面的信息。

（4）多学科联合分析多学科联合分析是指识别边坡岩体构造特征、岩性和地质条件，综合地质滑力场理论、Dawson缓倾斜理论以及实测地质资料、地震动力学、力学地质学等多学科的知识，分析并综合评估边坡的稳定性的方法。

四、总结边坡岩体稳定性分析的计算方法可以分为地质位置法、滑力场理论、Dawson缓倾斜理论和多学科联合分析四大类。

岩质边坡的稳定问题历来是边坡工程稳定性分析和研究的重要课题。

岩质边坡的变形和破坏主要受岩体中发育的各类结构面所控制。

利用极射赤平投影(以下简称赤平投影)方法进行岩质边坡稳定性的分析，可直观地表明各组结构面的组合关系、组合切割体与边坡的相对关系、不稳结构体可能变形失稳的方向等，由此得到边坡变形的边界条件，对边坡的稳定性作出定性分析和评价。

从20世纪80年代，赤平投影方法开始引进到工程地质学中，用于分析工程岩质边坡的整体稳定性，现已得到了广泛应用，是目前分析岩质边坡稳定问题的主要方法之一。

笔者综合已有理论分析方法与工程实践，从简洁、实用的角度出发，结合工程实例，总结提出赤平投影法分析岩质边坡稳定性的图解模板，谨供同行研究参考。

1 赤平投影法分析岩质边坡稳定性的基本方法赤平投影法在进行工程岩质边坡的稳定性分析赤平投影法分析岩质边坡稳定性图解模板时，具有一定的假设前提，即边坡岩体是刚性的，不考虑内部块体之间的应变，同时忽略条件力的作用，只考虑块体滑动力与抗滑力的作用。

1． 1 岩体中发育 1 组结构面的情况边坡岩体中仅发育 1 组结构面时，可能的失稳岩体滑动方向即为结构面的倾向，边坡稳定性分析比较简单，可以概括为 3 种工况:( 1)当结构面倾向与边坡倾向相反，则不考虑结构面倾角大小，边坡是稳定的;( 2)当结构面倾向与边坡倾向相对一致，倾角大于边坡倾角，边坡是较稳定的;(3)当结构面倾向与边坡倾向相对一致，倾角小于边坡倾角，边坡是不稳定的。

这是一种最基本、理想的状况，实际工程边坡岩体中分布的结构面远较之复杂。

1． 2 岩体中发育 2 组结构面的情况边坡岩体中发育 2 组结构面时，边坡的稳定则主要受控于结构面的组合情况。

用赤平投影方法，根据结构面和边坡的产状作赤平投影图，分析结构面组合交线与边坡投影弧的相对关系，判断边坡的稳定状态，通常有以下 5 种情况( 如图 1)。

图 1 两组结构面和边坡的赤平投影关系图(1)图1中，2组结构面(J1，J2)的交点(M)位于人工边坡(cS)及天然边坡(nS)投影弧的对侧(图1－a)。

第一章绪论1．1引言边坡是自然或人工形成的斜坡，是人类工程活动中最基本的地质环境之一，也是工程建设中最常见的工程形式。

随着我国基础设施建设的蓬勃发展，在建筑、交通水利、矿山等方面都涉及到很多边坡稳定问题。

边坡的失稳轻则影响工程质量与施工进度，重则造成人员伤亡与国民经济的重大损失。

因此，边坡的勘察监测、边坡的稳定性分析、边坡的治理，是降低降低灾害的有效途径，是地质和岩土工程界重点研究的问题。

随着城市化进程的加速和城市人口的膨胀，越来越多的建筑物需要被建造，城市的用地也越来越珍贵。

特别是对于长沙这样多丘陵的城市来说，建筑边坡成为了不可避免的工程。

1.2边坡破坏类型边坡的破坏类型从运动形式上主要分为崩塌型和滑坡型。

崩塌破坏是指块状岩体与岩坡分离，向前翻滚而下。

一般情况岩质边坡易形成崩塌破坏，且在崩塌过程中岩体无明显滑移面。

崩塌破坏一般发生在既高又陡的岩石边坡前缘地段，破坏时大块岩体由于重力或其他力学作用下与岩坡分离而倾倒向前。

崩塌经常发生在坡顶裂隙发育的地方。

主要原因有：风化等作用减弱了节理面的黏聚力，或者是雨水进入裂隙产生水压力，或者是气温变化、冻融松动岩石，或者是植物根系生长造成膨胀压力，以及地震、雷击等外力作用（图1-1）。

滑坡是指岩土体在重力作用下，沿坡内软弱面产生的整体滑动。

与崩塌相比滑坡通常以深层破坏形式出现，其滑动面往往深入坡体内部，甚至可以延伸到坡脚以下。

其滑动速度虽比崩塌缓慢，但是不同的滑坡滑动速度相差很大，这主要取决于滑动面本身的物理力学性质。

当滑动面通过塑性较强的岩土体时，其滑动速度一般比较缓慢；相反，当滑动面通过脆性岩石，且滑动面本身具有一定的抗剪强度，在构成滑面之前可承受较高的下滑力，那么一旦形成滑面即将下滑时，抗剪强度急剧下降，滑动往往是突发而迅速的。

滑坡根据滑动模式和滑动面的纵断面形态可以分为平面滑动、圆弧滑动、楔形滑动以及复合形。

当滑动面倾向与边坡面倾向基本一致，并且存在走向与边坡垂直或接近垂直的切割面，滑动面的倾角小于坡角且大于其摩擦角时有可能发生平面滑动。

边坡岩体稳定性分析的计算方法边坡岩体稳定性分析是地质工程设计工作中十分重要的一部分，是评价和研究边坡岩体稳定性的重要方法之一。

随着地质工程的发展，计算机技术的发展和应用，计算边坡岩体稳定性的方法也在不断发展和完善。

本文介绍了边坡岩体稳定性分析的计算方法，以及计算边坡岩体稳定性的重要步骤和要素。

二、边坡岩体稳定性的计算方法1.计算要求计算边坡岩体稳定性的要求是首先进行岩体的力学性质分析，确定岩体的抗剪强度和抗压强度，以及岩体的尺寸、形状、排列结构和构造；随后确定边坡的几何形状参数和水文地质因素，以及重力作用体系的参数；最后，按照边坡分析方法进行计算，确定边坡岩体的稳定系数。

2.计算过程（1）岩体力学性质分析。

首先分析岩体的抗剪强度和抗压强度，其次施加水平和垂直运动，确定岩体的变形特性；（2）边坡几何形状分析。

确定边坡的几何形状参数，包括坡度、坡面宽度、坡面长度等，同时确定水文地质因素，如雨水、渗水、地下水等；（3）重力作用体系分析。

确定边坡岩体的重力作用体系，包括自重、滑移压力、地下水压力、渗水压力等；（4）运用边坡分析方法计算边坡岩体的稳定性。

可以采用等效滑动面法、艾里克斯准则、薛定谔方程等方法，计算边坡岩体的稳定性。

三、边坡岩体稳定性分析的要素1.岩体力学特性岩体的抗剪强度和抗压强度是影响边坡岩体稳定性的主要因素之一。

岩体的抗剪强度可以通过抗拉强度、抗折强度等相关试验来测定，而抗压强度可以通过抗压强度试验、岩石试验等来确定。

2.边坡几何参数边坡几何参数是指边坡的坡度、坡面宽度、坡面长度等参数，这些参数是影响边坡岩体稳定性的重要因素。

一般来说，边坡坡度越陡，边坡稳定性越低；坡面宽度、坡面长度越小，边坡稳定性越低。

3.水文地质条件水文地质条件是指边坡周围的雨水、渗水、地下水等情况，这些条件也是影响边坡岩体稳定性的重要因素。

一般来说，边坡周围有大量雨水、地下水时，边坡稳定性就会变差。

4.重力作用体系重力作用体系是指边坡岩体受到的重力、滑移压力、地下水压力、渗水压力等因素的综合作用，这也是影响边坡岩体稳定性的重要因素。

岩体边坡稳定性分析岩体边坡稳定性分析的基本方法包括稳定性判据方法、数值模拟方法和经验方法。

稳定性判据方法是基于力学和应力分析理论，通过计算边坡上的剪切力和抗剪强度之间的平衡关系判断稳定与否。

常用的稳定性判据方法有穆勒布朗判据、圈内法、切β法等。

数值模拟方法是采用数学模型和计算机模拟手段，通过求解边坡稳定方程来评估稳定性。

经验方法则是基于大量岩体边坡的实测数据和统计分析得出的经验公式，使用方便但适用范围有限。

岩体边坡稳定性分析的主要因素包括地下水、岩体力学性质、边坡几何形状以及外荷载。

地下水对岩体边坡稳定性有着明显影响，当地下水位上升时，岩体边坡的稳定性会降低。

岩体力学性质包括岩石的抗剪强度、内摩擦角、岩石的断裂性质等，这些参数对边坡的稳定性具有重要影响。

边坡几何形状是指边坡的坡度和几何形态，不同几何形状会导致不同的应力分布规律，从而影响边坡的稳定性。

外荷载是指施加在边坡上的荷载，包括重力荷载、地震力、降雨等。

岩体边坡的稳定性评价指标通常包括安全系数、位移、应力等。

安全系数是评价边坡稳定性的定量指标，其定义为边坡承受力与破坏力之比。

一般来说，当安全系数大于1时，边坡处于稳定状态。

位移是指边坡因外力作用而发生的位移量，其用于评估边坡的破坏程度和变形情况。

应力是指边坡内部岩体所受到的力，根据岩石力学理论，应力越大，边坡稳定性越差。

下面以一个具体的岩体边坡案例为例，进行稳定性分析。

假设岩体边坡的长宽比为1:1，坡度为30度，岩体内摩擦角为30度，地下水位在岩体底部，当地下水位上升时岩体的抗剪强度降低。

根据穆勒布朗判据，可以计算出边坡的安全系数。

进一步使用数值模拟方法，进行边坡稳定方程的求解，得到边坡的稳定状态和位移情况。

最后，根据岩体边坡的应力分布情况，评估岩体边坡在不同荷载条件下的稳定性。

综上所述，岩体边坡稳定性分析是岩土工程领域中的一个重要课题，需要综合考虑多个因素，并采用合适的分析方法和评价指标进行分析。

土木工程中边坡稳定性分析方法在土木工程领域，边坡稳定性是一个至关重要的问题。

边坡的失稳可能会导致严重的人员伤亡和财产损失，因此，准确分析边坡的稳定性对于工程的安全和成功实施具有重要意义。

本文将探讨几种常见的土木工程中边坡稳定性分析方法。

一、定性分析方法1、工程地质类比法这是一种基于经验和对比的方法。

通过对已有的类似地质条件和边坡工程的研究和经验总结，来对新的边坡稳定性进行初步判断。

这种方法虽然简单快捷，但依赖于丰富的工程经验和大量的案例数据。

2、历史分析法通过研究边坡地区的历史地质活动、自然灾害记录以及以往的边坡变形破坏情况，来推断当前边坡的稳定性。

然而，这种方法受到历史资料完整性和准确性的限制。

二、定量分析方法1、极限平衡法这是目前应用较为广泛的一种方法。

它基于静力平衡原理，将边坡划分为若干个垂直条块，通过分析条块之间的力和力矩平衡，计算出边坡的安全系数。

常见的极限平衡法有瑞典条分法、毕肖普法等。

瑞典条分法假设滑动面为圆弧，不考虑条块间的作用力，计算较为简单，但结果相对保守。

毕肖普法考虑了条块间的水平作用力，计算结果更为精确，但计算过程相对复杂。

2、数值分析方法（1）有限元法将边坡离散为有限个单元，通过求解每个单元的应力和位移，来分析边坡的稳定性。

它可以考虑复杂的边界条件和材料非线性特性，能够更真实地模拟边坡的力学行为。

（2）有限差分法与有限元法类似，但采用差分格式来近似求解偏微分方程。

在处理大变形和复杂边界问题时具有一定的优势。

（3）离散元法特别适用于分析节理岩体等非连续介质的边坡稳定性。

它能够模拟块体之间的分离、滑动和碰撞等行为。

三、监测分析方法1、地表位移监测通过设置测量点，使用全站仪、GPS 等仪器定期测量边坡表面的位移变化。

当位移量超过一定的阈值时，提示边坡可能存在失稳风险。

2、深部变形监测采用钻孔倾斜仪、多点位移计等设备，监测边坡内部的深部变形情况。

这种方法能够更早地发现潜在的滑动面。

第九章边坡岩体稳定性斜坡：倾斜的地面，是天然斜坡和人工边坡的总称。

边坡的分类：自然边坡：天然的山坡和谷坡(地壳隆起或下降引起)按成因分丿人工边坡：人工开挖、改造形成如采矿边坡、铁路公路路堑与路堤边土质边坡坡等岩质边坡按岩性分丿本章主要讨论人工开挖的岩质边坡的稳定性。

岩质边坡稳定性分析方法：1)数学力学分析法(包括块体极限平衡法、弹性力学法和弹塑性力学分析法及有限元法等)2)模型模拟试验法(相似材料模型试验、光弹试验法和离心模型试验)3)原位观测法此外，还有破坏概率法、信息论方法及风险决策法等。

「、稳定性系数稳定性计算*核心内容：安全性系数(安全系数)第一节边坡岩体中的应力分布特征一、应力分布特征假定岩体为连续、均质、各向同性的介质，且不考虑时间效应的情况下(1 )边坡面附近的主应力迹线明显偏转，与坡面趋于平行，二3与坡面趋于正交，而向坡体内逐渐恢复初始应力状态；(2 )坡面附近出现应力集中现象；(3)坡面处的径向应力为零，故坡面岩体仅处于双向应力状态，向坡内逐渐转为三向应力状态；(4)因主应力偏转，坡体内的最大剪应力迹线由直线变为凹向坡面的弧线。

、影响边坡应力分布的因素(1 )天然应力：h f,坡体内拉应力范围加大。

(2)坡形、坡高、坡角及坡底宽度等，对边坡应力分布有一定的影响；坡高f,「、二彳也大;坡角f,拉应力范围f,坡脚剪应力f。

（3）岩体性质及结构特征变形模量E对边坡影响不大，□对边坡应力影响明显。

第二节边坡岩体的变形与破坏一、边坡岩体变形破坏的基本类型1•边坡变形的基本类型根据其形成机理分为两种类型：卸荷回弹和蠕变变形。

2•边坡破坏的基本模型四类，见教材P771平面滑动：单平面滑动,双平面滑动，多平面滑动L2楔形状滑动剪切破坏以滑坡形式「3）圆弧形滑动1（4 ）倾倒破坏（以崩塌形成）拉断破坏（以崩塌形式）实际上，就是两种：滑坡和崩塌。

二、影响岩体边坡变形破坏的因素1•岩性：岩体越坚硬，边坡不易破坏，反之，容易破坏（一般情况）。

边坡岩体稳定性分析的计算方法边坡岩体稳定性分析是地质工程学中的重要研究内容。

它是地质工程的重要基础，可以为精确评价地质环境各种地质斜坡的安全性提供重要的数据支撑。

近年来，随着科学技术的进步，越来越多的科学家和工程师研究了边坡岩体稳定性分析的计算方法，从而有效地改善了地质斜坡的稳定性。

一、边坡岩体稳定性分析的基本原理边坡岩体稳定性分析是通过对斜坡结构的物理性质、水文条件、地质因素等进行系统分析，确定斜坡冒顶、滑坡或不稳定破坏的危险性，从而预防发生灾害的方法。

基本分析步骤主要有滑动面分析、水力分析和稳定性分析3步。

1、滑动面分析滑动面分析是稳定性分析中最基本的部分，它是确定斜坡滑动面的位置和角度的重要步骤。

通过对斜坡物理特征的确定，研究斜坡的水力分布和强度特征的变化，从而确定滑动面的位置和角度；此外，为了准确确定滑动面，需要考虑斜坡节理的布置状况和地质条件的影响。

2、水力分析水力分析是指通过分析斜坡上存在的水文条件，来确定斜坡滑动面上水力变化的模式和范围。

首先，需要确定斜坡上各种水力作用的大小，如水压力和地表渗透力，这是确定斜坡滑动面的重要参数；其次，还需要对斜坡上水力作用分布的变化规律进行分析，并建立相应的水力分析模型，以计算水力作用的大小和方向；最后，要根据滑动面的位置和分布规律，确定在水力作用的情况下的滑动面的变化趋势。

3、稳定性分析稳定性分析是指根据分析出的斜坡滑动面位置，以及其上水力作用的情况，来确定斜坡稳定状态。

首先，根据滑动面的信息，确定斜坡的稳定状态；其次，根据水力作用的变化规律，计算滑动面上的水力变化情况，从而确定斜坡的变形状态；最后，根据稳定性分析的结果，结合当地地质条件，确定斜坡的安全状态。

二、常用的边坡岩体稳定性分析计算方法边坡岩体稳定性分析计算方法有多种，主要有静力法、动力法、水力法等。

1、静力法静力法是地质斜坡稳定性分析中，最为常用的方法之一，是通过对斜坡上地层、节理、岩体、水力等特征参数进行系统分析，确定斜坡的最不稳定位置，从而预测斜坡的压坡、滑坡及其他不稳定破坏的可能性的方法。
