8255芯片8255芯片是一种广泛应用于微处理器外围设备的集成电路，它具有8位数据总线和3个可编程I/O端口。
在本文中，我将对8255芯片进行详细介绍，并讨论它的主要特点和应用。
8255芯片由三个可编程I/O端口组成，分别是端口A（PA），端口B（PB）和端口C（PC）。
每个端口都有8个引脚，分别对应8位数据总线。
通过对这些端口的编程，可以实现对外部设备的数据输入和输出。
8255芯片的主要特点之一是它的多功能性。
每个端口都可以通过编程配置为输入或输出端口。
此外，每个端口都可以以单个位的方式进行控制。
这使得8255芯片非常适用于各种不同的应用场景。
8255芯片还具有可扩展性。
它可以通过对控制寄存器的编程来选择端口的工作模式和功能。
例如，可以将端口A和端口B配置为并行输入或并行输出模式，而端口C可以用于扩展输入/输出端口。
8255芯片还具有双向数据传输功能。
在并行输出模式下，可以从硬件连线读取数据。
而在并行输入模式下，则可以向外部设备输出数据。
除了以上功能之外，8255芯片还具有高速数据传输和低功耗的特点。
它可以在高达10 MHz的时钟频率下工作，并且可以通过与微处理器的连接来实现高速数据传输。
同时，它的封装形式也相对较小，可以在印刷电路板上紧凑地放置。
8255芯片在各种应用中被广泛使用。
它可以用于控制外部设备，如LED显示屏、驱动器、传感器、键盘等。
它还可以用于数据采集和通信系统，如数据采集卡、仪器仪表等。
总结起来，8255芯片是一种功能强大、多功能且易于使用的集成电路。
它具有高速数据传输和低功耗的特点，并且可以通过编程来实现各种不同的工作模式和功能。
因此，8255芯片在各种应用中被广泛应用，是微处理器外围设备控制的重要组成部分。
8255芯片知识点总结一、8255芯片的功能8255芯片的主要功能是实现微处理器与外部设备之间的数据传输和交互。
它提供了24个I/O引脚，可配置为三个8位的并行输入/输出端口。
除了I/O功能之外，8255芯片还具有自动手摇功能，可通过设置控制字来进行不同模式的操作，包括模式0（基本I/O）、模式1（手摇方式）、模式2（双向通讯）和模式3（快速反射）。
在基本I/O模式下，8255芯片的三个端口A、B、C分别作为输出、输入、控制端口。
通过设置控制字可以配置每个端口的工作方式，包括输入、输出和双向通讯。
而在手摇方式下，8255芯片可以通过设置手摇信号来进行数据传输，可以实现16位数据的传输操作。
在双向通讯模式下，8255芯片可以通过读写控制字来实现双向数据传输。
而在快速反射模式下，8255芯片可以实现数据的快速输入和输出，适用于数据采集和高速数据传输等场景。
除了上述功能，8255芯片还可以实现对外设设备的中断请求响应、电源管理和自检功能等。
因此，8255芯片在微处理器系统中扮演着非常重要的角色，可以实现微处理器与外部设备的高效通讯和控制。
二、8255芯片的特点8255芯片具有以下几个显著的特点：1. 多功能性：8255芯片提供了多种工作模式和配置方式，可以适用于不同的应用场景。
用户可以通过编程来设置控制字，实现8255芯片的不同功能。
2. 高性能：8255芯片具有高速的数据传输和处理能力，可以满足对数据传输速度要求较高的应用。
3. 可编程性：8255芯片的功能和工作方式可以通过编程进行配置，可以根据具体的应用需求来设置控制字，实现不同的功能和模式。
4. 可靠性：8255芯片具有良好的稳定性和可靠性，可以在恶劣的环境条件下正常工作。
5. 兼容性：8255芯片广泛应用于各种微处理器系统中，与不同的微处理器兼容性强，可广泛应用于各种系统。
6. 低功耗：8255芯片采用低功耗设计，具有较低的能耗，适用于对电源管理要求较高的应用。
微机原理8255的应用1. 简介本文档将介绍微机原理中的8255芯片的应用及其相关知识。
8255是一款常用的并行输入输出（PIO）芯片，广泛应用于微机原理的实验和应用中。
本文将从以下几个方面进行介绍：1.8255芯片的功能及特点2.8255芯片的引脚功能3.8255芯片的工作原理4.8255芯片的应用案例2. 8255芯片的功能及特点8255芯片是一种通用的并行输入输出接口芯片，可以提供多种不同的I/O操作模式。
其主要功能如下：•提供三个8位的I/O端口A、B和C，可以通过编程定义其为输入或输出端口。
•支持模式0、模式1和模式2三种工作模式，可以通过编程控制选择不同的模式。
•可以通过编程设置端口的工作模式和数据传输方式。
•可以通过编程控制和操作I/O端口的数据。
8255芯片的主要特点如下：•低功耗设计，适合在嵌入式系统中使用。
•高可靠性和稳定性，能够在不同环境下正常工作。
•兼容性强，可以与多种微处理器和控制器连接使用。
3. 8255芯片的引脚功能8255芯片共有40个引脚，每个引脚的功能如下：•一号引脚（VCC）：芯片的供电电源。
•二号引脚（GND）：芯片的接地引脚。
•三号引脚（A0）至四号引脚（A1）：用于编程选择工作模式。
•五号引脚（CS）：芯片的片选引脚，通过将其接地来选择芯片。
•六号引脚（RD）：读取端口数据的引脚。
•七号引脚（WR）：写入端口数据的引脚。
•八号引脚（RESET）：芯片的复位引脚。
•九号引脚至十六号引脚（PA0至PA7）：端口A的数据线。
•十七号引脚至二十四引脚（PB0至PB7）：端口B的数据线。
•二十五号引脚至三十二号引脚（PC0至PC7）：端口C的数据线。
4. 8255芯片的工作原理8255芯片是通过控制寄存器对其进行编程来实现不同功能的。
通过编程控制控制寄存器的值，可以选择端口的工作模式、数据传输方式等。
8255芯片的工作原理如下：1.初始化8255芯片，设置控制寄存器的值。
8255芯片8255是Intel公司生产的可编程并行I/O接口芯片，有3个8位并行I/O口。
具有3个通道3种工作方式的可编程并行接口芯片（40引脚）。
其各口功能可由软件选择，使用灵活，通用性强。
8255可作为单片机与多种外设连接时的中间接口电路。
8255作为主机与外设的连接芯片，必须提供与主机相连的3个总线接口，即数据线、地址线、控制线接口。
同时必须具有与外设连接的接口A、B、C口。

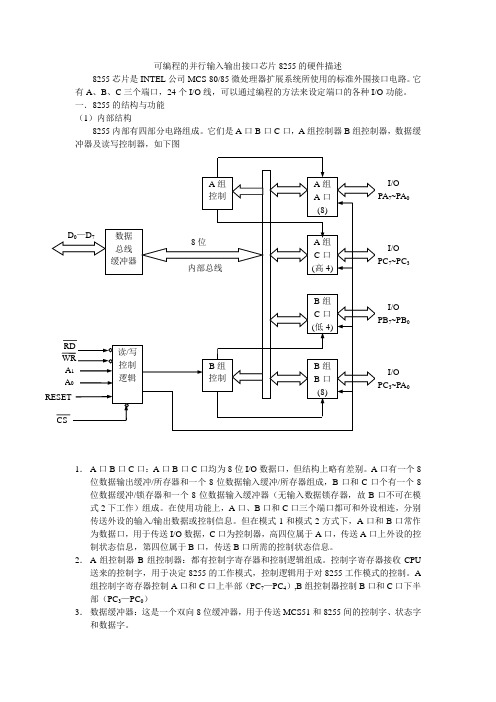

由于8255可编程,所以必须具有逻辑控制部分，因而8255内部结构分为3个部分：与CPU连接部分、与外设连接部分、控制部分。
8255管脚编辑本段特性(1)一个并行输入/输出的LSI芯片,多功能的I/O器件,可作为CPU总线与外围的接口.(2)具有24个可编程设置的I/O口,即3组8位的I/O口为PA口,PB口和PC口.它们又可分为两组12位的I/O口,A组包括A口及C口(高4位,PC4~PC7),B组包括B口及C口(低4位,PC0~PC3).A组可设置为基本的I/O口,闪控(STROBE)的I/O闪控式,双向I/O3种模式;B组只能设置为基本I/O或闪控式I/O两种模式,而这些操作模式完全由控制寄存器的控制字决定.编辑本段引脚功能RESET:复位输入线，当该输入端处于高电平时，所有内部寄存器（包括控制寄存器）均被清除，所有I/O口均被置成输入方式。
CS:芯片选择信号线，当这个输入引脚为低电平时,即/CS=0时,表示芯片被选中，允许8255与CPU进行通讯;/CS=1时,8255无法与CPU做数据传输.RD:读信号线，当这个输入引脚为低电平时,即/RD=0且/CS=0时,允许8255通过数据总线向CPU发送数据或状态信息，即CPU从8255读取信息或数据。
WR:写入信号，当这个输入引脚为低电平时,即/WR=0且/CS=0时,允许CPU将数据或控制字写入8255。
D0～D7:三态双向数据总线，8255与CPU数据传送的通道，当CPU 执行输入输出指令时，通过它实现8位数据的读/写操作，控制字和状态信息也通过数据总线传送。
主题：8255中的方式控制字和位控制字1. 介绍8255芯片8255是一种可编程并行I/O芯片，广泛用于微机、工控、通信、家电等领域。
它具有多种功能，包括输入/输出控制、定时/计数功能等，能够满足不同应用的需求。
2. 方式控制字的概念方式控制字是8255中的重要概念之一，它用于配置8255芯片的工作方式。
通过设置方式控制字，可以确定8255的工作模式，包括输入、输出、双向或定时/计数等。
3. 方式控制字的结构方式控制字通常由8位二进制数据组成，每一位都代表着8255的某种工作状态。
其中，最高3位用于设置端口A、端口B和端口C的工作方式，接下来的3位用于设置端口A、端口B和端口C的工作模式，最低2位用于设置定时/计数功能的工作状态。
4. 方式控制字的设置方法在使用8255芯片时，需要按照具体应用的需求来设置方式控制字。
可以通过编程的方式将合适的二进制数据写入到8255芯片的方式控制字寄存器中，以达到配置8255工作模式的目的。
5. 位控制字的概念除了方式控制字之外，8255中还有位控制字的概念。
位控制字用于控制8255芯片的具体输入/输出操作，可以实现对单个端口的位控制。
6. 位控制字的结构位控制字通常由8位二进制数据组成，每一位都代表着8255的某种输入/输出操作。
通过设置位控制字，可以实现对端口A、端口B和端口C的单个位的输入/输出控制。
7. 位控制字的设置方法对于特定的输入/输出操作，可以通过编程的方式将合适的二进制数据写入到8255芯片的位控制字寄存器中，以实现对端口的单个位的控制。
8. 方式控制字与位控制字的关系方式控制字和位控制字是8255芯片中两个重要的控制概念，它们共同构成了8255的工作模式。
方式控制字主要用于配置8255的工作方式，而位控制字则用于具体的输入/输出控制操作。
9. 总结8255芯片中的方式控制字和位控制字是控制8255工作模式和具体输入/输出操作的重要手段。
通过合理设置方式控制字和位控制字，可以实现对8255芯片的灵活控制，满足不同应用的需求。
8255芯片
8255是可编程I／O口扩展芯片。
可作为CPU总线与外围的接口.对8255输入不同的指令可改变I／O口的工作方式。
8255具有24个可编程设置的I/O口,即使3组8位的I/O口为PA口,PB 口和PC口.它们又可分为两组12位的I/O口,A组包括A口及C口(高4
位,PC4~PC7),B组包括B口及C口(低4位,PC0~PC3).A组可设置为基本的I/O 口,闪控(STROBE)的I/O闪控式,双向I/O3种模式;B组只能设置为基本I/O或闪控式I/O两种模式,而这些操作模式完全由控制寄存器的控制字决定.
8255内部有4个寄存器：分别为寄存器A、B、C和控制寄存器。
A、
B、C寄存器的数据就是引脚PA7～PA0、PB7～PB0、PC7～PC0上输
入或输出的数据。
而控制寄存器的数据则表明PA、PB、PC的工作方式。
通过CS、A0、A1、RD和WR对4个寄存器进行操作。
CS为低电平时选通8255；A1、A0为地址选通；RD和WR为读、写信号：RD为低、WR为高时为读方式，RD为高、WR为低时为写方式。
向控制寄存器写入不同的数据可以使8255工作在三种不同的方式下。
这里只介绍应用最多的方式0。
方式0下8255的PA、PB及PC口上半部分（PC7～PC4）和下半部分（PC3～PC0）中任何一个端口都可以设定为输入或输出，PC口还可以进行位操作。
8255引脚功能
RESET:复位输入线，当该输入端外于高电平时，所有内部寄存器（包括控制寄存器）均被清除，所有I/O口均被置成输入方式。
CS:芯片选择信号线，当这个输入引脚为低电平时,即/CS=0时,表示芯片被选中，允许8255与CPU进行通讯;/CS=1时,8255无法与CPU做数据传输.
RD:读信号线，当这个输入引脚为低电平时,即/RD=0且/CS=0时,允许8255通过数据总线向CPU发送数据或状态信息，即CPU从8255读取信息或数据。
WR:写入信号，当这个输入引脚为低电平时,即/WR=0且/CS=0时,允许CPU将数据或控制字写入8255。
D0～D7:三态双向数据总线，8255与CPU数据传送的通道，当CPU 执行输入输出指令时，通过它实现8位数据的读/写操作，控制字和状态信息也通过数据总线传送。
PA0～PA7:端口A输入输出线，一个8位的数据输出锁存器/缓冲器，一个8位的数据输入锁存器。
PB0～PB7:端口B输入输出线，一个8位的I/O锁存器，一个8位的输入输出缓冲器。
PC0～PC7:端口C输入输出线，一个8位的数据输出锁存器/缓冲器，一个8位的数据输入缓冲器。
端口C可以通过工作方式设定而分成2个4位的端口，每个4位的端口包含一个4位的锁存器，分别与端口A和端口B 配合使用，可作为控制信号输出或状态信号输入端口。
'
A0,A1:地址选择线,用来选择8255的PA口,PB口,PC口和控制寄存器.
当A0=0,A1=0时,PA口被选择;
当A0=0,A1=1时,PB口被选择;
当A0=1,A1=0时,PC口被选择;
当A0=1.A1=1时,控制寄存器被选择.
8255三种工作方式:
方式0（基本输入/输出方式）这种方式不需要任何选通信号。
A口、B口及C口的两个4位口中的任何一个端口都可以被设定为输入或输出。
输出锁存，输入不锁存。
方式1（选通输入/输出方式）这种方式下，A口、B口、C口分为两组。
A组包括A口和C口的高4位，A口可由编程设定为输入口或输出口，C口的高四位则用来作为输入/输出操作的控制和同步信号；B组包括B口和C口的低4位，B口可由编程设定为输入口或输出口，C口的低四位则用来作为输入/输出操作的控制和同步信号。
A口和B口的输入输出数据都被锁存。
方式2（双向总线方式）这种方式下，A口为8位双向总线口，C口的
PC3~PC7用来作为输入/输出操作的控制和同步信号；B口和C口的PC0~PC2则可编程为方式0或方式1工作。
