用LC元件设计L型的阻抗匹配网络一设计要求:用分立LC设计一个L型阻抗匹配网络,使阻抗为乙=25-j*15 Ohm的信号源与阻抗为Z L=100-j*25 Ohm的负载匹配,频率为50Mhz(L节匹配网络)二阻抗匹配的原理用两个电抗元件设计L型的匹配网络,应该是匹配网络设计中最简单的一种,但仅适用于较小的频率和电路尺寸的范围,即L型的匹配网络有其局限性在RF理论中,微波电路和系统的设计(包括天线,雷达等),不管是无源电路还是有源电路,都必须考虑他们的阻抗匹配(impeda nee matchi ng )问题。
阻抗匹配网络是设计微波电路和系统时采用最多的电路元件。
其根本原因是微波电路传输的是电磁波,不匹配会引起严重的反射,致使严重损耗。
所以在设计时,设计一个好的阻抗匹配网络是非常重要的。
阻抗匹配是指负载阻抗与激励源内部阻抗互相适配,得到最大功率输出的一种工作状态。
对于不同特性的电路,匹配条件是不一样的。
在纯电阻电路中,当负载电阻等于激励源内阻时,则输出功率为最大,这种工作状态称为匹配,否则称为失配。
根据最大功率传输定理,要获得信号源端到负载端的最大传输功率,需要满足信号源阻抗与负载阻抗互为共轭的条件,即R S iX R L iX L。
若电路为纯电阻电路则X S = X L = 0,即R s =R L。
而此定理表现在高频电路上,则是表示无反射波,即反射系数为0.值得注意的是,要得到最佳效率的能量传输并不需要负载匹配,此条件只是避免能量从负载端到信号源端形成反射的必要条件。
当RL=Rs时可获得最大输出功率,此时为阻抗匹配状态。
无论负载电阻大于还是小于信号源内阻,都不可能使负载获得最大功率,且两个电阻值偏差越大,输出功率越小.阻抗匹配是无线电技术中常见的一种工作状态,它反映了输人电路与输出电路之间的功率传输关系。
当电路实现阻抗匹配时,将获得最大的功率传输。
反之,当电路阻抗失配时,不但得不到最大的功率传输,还可能对电路产生损害。
hfss天线阻抗匹配常用方法HFSS是一种常用的电磁仿真软件,用于分析和设计天线。
天线的阻抗匹配是天线设计中非常重要的一步,它能够确保天线的性能和效果达到最佳状态。
本文将介绍几种常用的HFSS天线阻抗匹配方法。
一、L型匹配网络法L型匹配网络法是一种常见的天线阻抗匹配方法。
它通过在天线和馈线之间串联一个电感和并联一个电容来实现阻抗的匹配。
具体操作步骤如下:1. 在HFSS中建立天线模型,并进行仿真分析,得到天线的阻抗参数。
2. 根据天线的阻抗参数计算出所需的电感和电容的数值。
3. 在HFSS中添加L型匹配网络,将计算得到的电感和电容加入到匹配网络中。
4. 重新进行仿真分析,调整L型匹配网络的参数,使得天线的阻抗能够达到所需的数值。
二、变压器匹配法变压器匹配法是另一种常用的天线阻抗匹配方法。
它通过在天线和馈线之间串联一个变压器来实现阻抗的匹配。
具体操作步骤如下:1. 在HFSS中建立天线模型,并进行仿真分析,得到天线的阻抗参数。
2. 根据天线的阻抗参数计算出所需的变压器的参数。
3. 在HFSS中添加变压器,将计算得到的参数加入到变压器中。
4. 重新进行仿真分析,调整变压器的参数,使得天线的阻抗能够达到所需的数值。
三、Stub匹配法Stub匹配法是一种简单有效的天线阻抗匹配方法。
它通过在馈线上加入一个或多个短路或开路的Stub来实现阻抗的匹配。
具体操作步骤如下:1. 在HFSS中建立天线模型,并进行仿真分析,得到天线的阻抗参数。
2. 根据天线的阻抗参数计算出所需的Stub的长度。
3. 在HFSS中添加Stub,将计算得到的长度加入到Stub中。
4. 重新进行仿真分析,调整Stub的长度,使得天线的阻抗能够达到所需的数值。
四、二分之一波长法二分之一波长法是一种常用的天线阻抗匹配方法。
它通过将天线的长度调整为二分之一波长来实现阻抗的匹配。
具体操作步骤如下:1. 在HFSS中建立天线模型,并进行仿真分析,得到天线的阻抗参数。
蓝牙天线阻抗匹配简单方法蓝牙天线的阻抗匹配对于提高无线信号的传输效率和距离是非常重要的。
阻抗匹配可以通过以下几种简单的方法来实现:1. 使用匹配网络(Match Network):匹配网络是由一系列电阻、电容和电感元件组成的网络,它可以用来调整天线的输入阻抗,使其与蓝牙模块的输出阻抗相匹配。
对于蓝牙应用,常用的匹配网络是L型匹配网络或π型匹配网络。
2. 使用阻抗匹配器:阻抗匹配器是一种电子设备,它可以自动调整电路的阻抗,以实现最佳匹配。
阻抗匹配器通常使用在高频应用中,如无线通信和射频传输。
3. 调整天线长度:对于非有源天线,可以通过调整天线的长度来改变其阻抗,直到找到与蓝牙模块阻抗相匹配的长度。
这种方法简单易行,但可能需要多次尝试和调整。
4. 使用有源天线:有源天线内置了匹配电路,可以自动实现阻抗匹配。
这种天线通常更昂贵,但在需要高稳定性和高效率的应用中非常实用。
5. 使用蓝牙模块的内部匹配功能:一些蓝牙模块内置了阻抗匹配功能,可以直接与天线相连,无需额外的匹配电路。
在选择蓝牙模块时,可以查看其规格书,了解是否具有内置的阻抗匹配功能。
6. 使用软件工具:有一些软件工具可以帮助设计匹配网络,如CST Microwave Studio、ADS(Analog Design Studio)等。
这些工具可以模拟天线和匹配网络的性能,帮助你找到最佳的匹配方案。
在实际应用中,选择哪种方法取决于具体的应用场景、成本预算和性能要求。
通常,首先考虑使用蓝牙模块内置的匹配功能或者有源天线,因为这些方法简单且有效。
如果这些方法不能满足要求,再考虑使用匹配网络或阻抗匹配器。
如何解决通信技术中的阻抗失配问题通信技术中的阻抗失配问题是一个常见但具有挑战性的难题。
当通信电路的输出阻抗与接收器的输入阻抗不匹配时,会导致信号传输的衰减和失真。
为了解决这个问题,工程师们通常采用以下方法和技术:1. 阻抗匹配网络:阻抗匹配网络是一种通过调整电路中的元件来实现输入输出阻抗匹配的技术。
常用的阻抗匹配网络包括L型、T型、π型网络等。
通过选择合适的元件值可以有效地将输出阻抗转换为接收器所需的输入阻抗。
2. 变压器:变压器是一种常用的阻抗匹配器件,可以在输入输出电路之间提供电气隔离。
通过选择合适的变比可以实现阻抗的匹配,并且能够提供一定的隔离和耦合效果。
3. 负载补偿电路:当通信电路与传输线之间存在阻抗失配时,可以通过负载补偿电路来解决。
负载补偿电路可以通过调整电路的电流和电压来实现输入输出阻抗的匹配,从而提高传输效果。
4. 反射系数补偿:反射系数是描述信号在不同阻抗之间发生反射的特性。
通过调整反射系数可以实现输入输出阻抗的匹配。
常见的反射系数补偿方法包括使用衰减器、反射间隔和反射系数补偿网络等。
5. 使用高阻抗放大器:高阻抗放大器可以在输入输出之间提供较高的输入阻抗,从而减小阻抗失配带来的影响。
这种方法适用于对输入阻抗较高的应用场景。
6. 优化传输线设计:传输线是通信系统中重要的信号传输介质,优化传输线设计可以有效减小阻抗失配带来的影响。
例如,合理选择传输线的参数和终端特性阻抗,使用匹配器件来提高传输线的输入输出阻抗匹配。
7. 进行合适的阻抗测量和匹配:在通信系统设计和安装过程中,准确测量和匹配电路的输入输出阻抗至关重要。
工程师们可以使用阻抗测量仪器来测试电路的阻抗,然后根据测试结果进行阻抗匹配。
总的来说,解决通信技术中的阻抗失配问题需要综合考虑电路设计、元件选择、传输线参数以及合理的阻抗测量和匹配方法。
通过合理的阻抗匹配技术和优化设计,可以降低阻抗失配带来的传输损耗和失真,提高通信系统的性能和可靠性。
浅析中波阻抗匹配网络摘要:自从固态机问世以来,就以它的高效优质而备受用户的宠爱,却因MOSFET耐压和耐高温的能力限制,对天馈线的匹配提出了比较高的要求。
中波天线系统作为中波广播发射系统的重要组成部分,是不可缺少且至关重要的一环。
它的好坏不仅直接影响发射机发射覆盖效果,而且还影响发射机的工作状态。
概括起来,天线调配网络主要有阻抗匹配、干扰频率吸收和防雷等三项功能。
本文主要对阻抗匹配、阻抗匹配网络、天线及网络的防雷等三方面进行分析和介绍。
关键词:阻抗匹配,阻抗匹配网络,天线及网络的防雷。
一、概述在中波广播发射系统中,其中一个重要组成部分就是天线调配网络,就是我们常说的天调网络。
天调网络在我们现实的调配间看起来比较复杂,理论计算也繁琐,加上经常没有合适的测试仪器,调整起来不知道如何下手,难以摸到规律。
但是随着技术的成熟,实际广泛使用已经系统化,模块化,归纳起来,天线调配网络主要有三个部分,即阻抗匹配、干扰频率吸收和防雷,所以我们了解这三个部分,在去实际的调配间去分析匹配网络就简单多了。
二、阻抗匹配阻抗匹配主要用于传输线上,以此来达到信号能传递至负载点的目的,而且几乎不会有信号反射回来,从而提升能源效益。
信号源(发射机)内阻与所接传输线的特性阻抗大小相等且相位相同,或传输线的特性阻抗与所接负载阻抗的大小相等且相位相同,分别称为传输线的输入端或输出端处于阻抗匹配状态,简称为阻抗匹配。
天线是通过馈线从发射机末级取得高频能量,如果天线与馈线、馈线与发射机之间的阻抗不匹配,就不能保证能量的最大传输,所以必须保证阻抗匹配。
我们知道馈线的特性阻抗是一定的。
即要保证天线的阻抗与馈线的一致,必须设计一个匹配网络将天线的阻抗与馈线的保持一致。
平时我们提及的50Ω、75Ω、230Ω等都是指馈线的特性阻抗,整个系统中发射机输出阻抗与馈线的输入阻抗,馈线的输出阻抗与天线的输入阻抗应尽量做到处处连续,不连续处会产生反射波。
阻抗匹配网络,是在天线与馈线之间采用集中参数的电感、电容元件组成的网络。
矩形微带天线设计与阻抗匹配网络矩形微带天线设计与阻抗匹配网络引言:微带天线是一种工作在无线通信系统中的重要天线结构,其具有小型化、轻量化、易于集成电路等优点,在现代无线通信系统中得到了广泛应用。
而阻抗匹配网络作为微带天线的关键部分,对于天线的性能起着决定性作用。
本文主要对矩形微带天线设计及其阻抗匹配网络进行研究和分析。
一、矩形微带天线的设计:为了确定矩形微带天线的结构参数和工作频率,需要进行天线的几何构造和电磁参数的计算。
首先,确定天线的长度和宽度,通过优化设计得到最佳的工作频率。
在设计中,天线长度可以用来调节天线的谐振频率,而天线宽度则是用来控制天线的输入阻抗。
根据实际需求,可以选择不同尺寸的矩形微带天线结构。
然后,通过天线的电磁参数计算,包括互感、电感、电容等等,可以确定天线在所选频率下的输入阻抗和谐振条件。
二、矩形微带天线的阻抗匹配网络设计:矩形微带天线由于其特殊的结构和工作原理,导致其输入阻抗常常不匹配。
为了提高天线的实际效能,需要设计适当的阻抗匹配网络,将天线的输入阻抗与发射/接收端的信号源阻抗进行匹配。
阻抗匹配网络的设计目标是使天线输入阻抗与信号源的阻抗相等,从而减小反射损耗,提高天线的效率。
常见的阻抗匹配网络包括LC网络、T型网络和π型网络等。
三、矩形微带天线的性能评估:对于矩形微带天线的设计和阻抗匹配网络的优化,需要进行性能评估。
常见的评估指标包括输入阻抗、驻波比、增益、辐射方向性等。
其中,输入阻抗是确保天线和信号源匹配的重要指标,驻波比则体现了天线的效率和信号的传输质量,增益则是反映了天线的辐射能力。
四、矩形微带天线设计的实例分析:为了验证矩形微带天线的设计与阻抗匹配网络的有效性,我们设计了一个具体的实例。
通过模拟软件和硬件实验的手段,我们得到了矩形微带天线在设计频率下的输入阻抗和驻波比。
然后,通过调整阻抗匹配网络,使得天线的输入阻抗与信号源的阻抗相匹配。
最后,评估天线的增益、辐射方向性等性能指标。

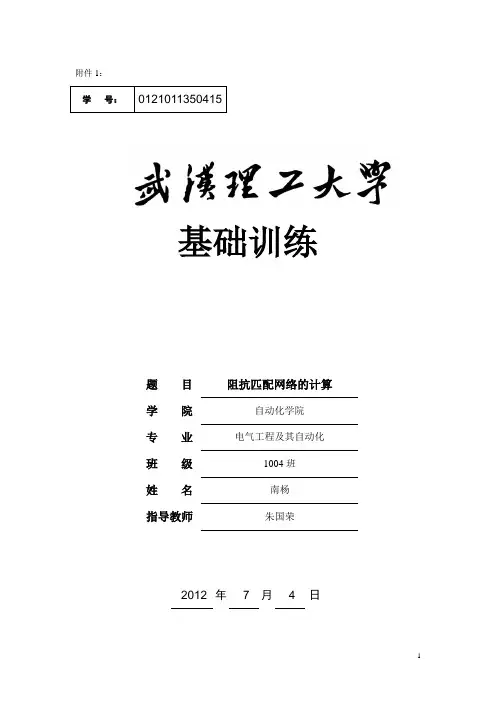

附件1:基础训练题目阻抗匹配网络的计算学院自动化学院专业电气工程及其自动化班级1004班姓名南杨指导教师朱国荣2012 年7 月 4 日基础强化训练的目的1.较全面的了解常用的数据分析与处理原理及方法2.能够运用相关软件进行模拟分析3.掌握基本的文献检索和文献阅读的方法4.提高正确的撰写论文的基本能力训练内容与要求阻抗匹配网络的计算使信号源(其内阻Rs=12Ω)与负载(RL=3Ω)相匹配插入一阻抗匹配网络求负载吸收的功率初始条件Matlab软件基本操作及其使用方法指导老师签名﹍﹍﹍﹍日期:﹍﹍年﹍﹍月﹍﹍日目录1.摘要 (4)2.MATLAB简介 (5)3.阻抗及阻抗匹配的概念 (6)3.1阻抗的概念 (6)3.2阻抗匹配的概念 (6)4.阻抗匹配网络的计算 (6)4.1对阻抗匹配网络进行原理分析 (7)4.2 建模: (7)4.3应用MATLAB对上面的题目编程 (8)4.4 结果 (9)5.结果对比与分析 (10)6.心得体会. (11)7.参考文献. (12)1. 摘要本文主要是通过训练使学生掌握相关的理论知识及实际处理方法,熟练使用MATLAB语言编写所需应用程序,上机调试,输出实验结果,并对实验结果进行分析。
MATLAB 的名称源自 Matrix Laboratory ,它是一种科学计算软件,专门以矩阵的形式处理数据。
MATLAB 将高性能的数值计算和可视化集成在一起,并提供了大量的内置函数,从而被广泛地应用于科学计算、控制系统、信息处理等领域的分析、仿真和设计工作。
本文运用了MATLAB的M程序编程的方法对于一个电路进行了分析。
体现了MATLAB的强大功能。
关键字:MATLAB,M文件,矩阵,计算AbstractThis paper is mainly to ask students to master relevant theoretical knowledge and practical operating methods by training. We should use MATLAB to write applications, computer debugging, then output results and analysis it. The full name of MATLAB is Matrix Laboratory. It is a kind of special scientific calculation software with the matrix form data processing. Because MATLAB not only combines the high-performance numerical calculation and visualization, but also provided a lot of built-in functions, it widely used in scientific calculations, the control system, information processing, simulation and design work.This paper is based on the M programming and design methods of module simulink. We use these two methods to analyzes the circuit.We can see the strong function of MATLAB.keyword: MATLAB, M files, simulation module, Matrix, calculating2.MATLAB简介标点符号统一,如,。

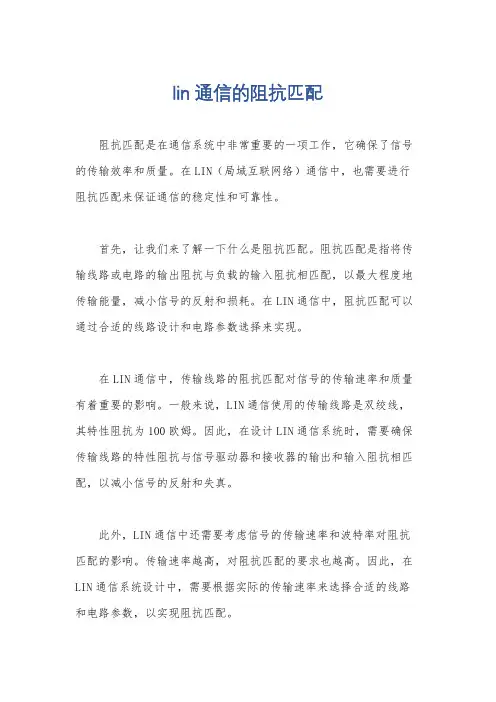

lin通信的阻抗匹配
阻抗匹配是在通信系统中非常重要的一项工作,它确保了信号的传输效率和质量。
在LIN(局域互联网络)通信中,也需要进行阻抗匹配来保证通信的稳定性和可靠性。
首先,让我们来了解一下什么是阻抗匹配。
阻抗匹配是指将传输线路或电路的输出阻抗与负载的输入阻抗相匹配,以最大程度地传输能量,减小信号的反射和损耗。
在LIN通信中,阻抗匹配可以通过合适的线路设计和电路参数选择来实现。
在LIN通信中,传输线路的阻抗匹配对信号的传输速率和质量有着重要的影响。
一般来说,LIN通信使用的传输线路是双绞线,其特性阻抗为100欧姆。
因此,在设计LIN通信系统时,需要确保传输线路的特性阻抗与信号驱动器和接收器的输出和输入阻抗相匹配,以减小信号的反射和失真。
此外,LIN通信中还需要考虑信号的传输速率和波特率对阻抗匹配的影响。
传输速率越高,对阻抗匹配的要求也越高。
因此,在LIN通信系统设计中,需要根据实际的传输速率来选择合适的线路和电路参数,以实现阻抗匹配。
除了传输线路和电路的阻抗匹配外,还需要考虑信号的终端匹配。
LIN通信系统中的终端匹配是指确保网络中每个节点的输入和
输出阻抗与传输线路的特性阻抗相匹配,以减小信号的反射和干扰,提高通信的稳定性和可靠性。
总之,阻抗匹配在LIN通信系统中起着至关重要的作用,它需
要综合考虑传输线路、电路参数和信号的特性,以确保通信的稳定
性和可靠性。
在设计LIN通信系统时,需要仔细分析和计算各个参数,以实现良好的阻抗匹配。
