综合热分析

一、实验目的：1．了解综合热分析仪的原理及仪器装置、操作方法。

2．通过实验掌握热重分析的实验技术。

3．使用综合分析仪分析高聚物的热效应和热稳定性。

二、实验原理由于试样材料在加热或冷却过程中，会发生一些物理化学反应，同时产生热效应和质量方面的变化，这是热分析技术的基础。

热重分析方法分为静态和动态。

热重分析仪有热天平式和弹簧式两种基本类型。

本实验采用的是热天平动态热重分析。

当样品在热处理过程中，随温度变化有水分的排除或热分解等反应时放出气体，则在热天平上产生失重；当试样在热处理过程中，随温度变化有二价铁氧化成三价铁等氧化反应时，则在热天平上表现出增重。

示差扫描量热法（DSC）分为功率补偿式和热流式两种方式。

前者的技术思想是，通过功率补偿使试样和参比物的温度处于动态的零位平衡状态；后者的技术思想是，要求试样和参比物的温度差与传输到试样和参比物间的热流差成正比关系。

本实验采用的是热流式示差扫描量热法。

首先在确定的程序温度下，对样品坩埚和参比坩埚进行DSC空运行分析，得到两个空坩埚的DSC的分析结果---形成Baseline分析文件；然后在样品坩埚中加入适量的样品，再在Baseline文件的基础上进行样品测试，得到样品+坩埚的测试文件；最后由测试文件中扣除Baseline文件，即得到纯粹样品的DSC分析结果。

刚开始加热时，试样和参比物以相同温度升温，试样没有热效应，DSC曲线上为平直的基线。

当温度上升到试样产玻璃化转时，大分子的链段开始运动。

试样的热容发生明显的变化，由于热容增大需要吸收更多的热量，于是DSC曲线上方出现一个转折，该转折对应的温度，即玻璃化转变温度（Tg）。

若试样是能结晶的并处于过冷的无定形状态，则在玻璃温度以上的适当温度进行结晶，同时放出大量的热量，此时DSC曲线上表现为放热峰。

再进一步加热，晶体开始熔融而需要吸收热量，其DSC曲线在相反方向出现吸热峰。

当熔融完成后，加于试样的热能再使试样温度升高，直到等于参比物的温度，回复到基线位置，将熔融峰顶点对应的温度记作熔点（Tm）；继续加热试样可能发生其他变化，如氧化、分解（氧化是放热反应，分解是吸热反应）。

工业生产
用于优化工业生产过程，改进产品性能和质量，提高生产效率。
环境监测
通过热分析技术，可以对环境中的污染物进行检测和分析。
热分析技术
热重分析（TGA）
差热分析（DTA）
通过测量样品在升温过程中的质量 变化，分析其热稳定性和失重过程。
通过测量样品和参比物在升温过程 中的温度差异，分析样品的相变和 反应过程。
热膨胀分析（TMA）
通过测量样品在升温过程中的长度 变化，分析其热膨胀性质和热收缩 过程。
综合热分析实例分析
1
煤的热裂解过程分析
2
使用DTA技术研究煤的热裂解过程，为煤的 加工和利用提供参考。
聚酰亚胺材料的热稳定性研究
通过TGA分析，确定聚酰亚胺材料的热稳定 性，并评估其在高温环境下的应用潜力。
报告分析和解释
1 形态参数的分析
对热分析曲线进行定量分析，提取形态参数，如起始温度、峰值温度和终止温度。
2 高峰温度的解释
通过比对样品的高峰温度，分析样品的热分解过程和热稳定性。
3 热分析曲线的分析
通过观察热分析曲线的变化趋势和特征，分析样品的热性能和热反应情况。
总结与展望
综合热分析技术具有广泛的应用前景，可以促进材料研究、改进工业生产和 环境监测。未来，热分析技术将继续发展，提高分析精度和实时监测能力。
《综合热分析》PPT课件
本课件介绍综合热分析的原理、技术和应用，以及实例分析和未来发展趋势。
什么是综合热分析？
热分析是一种在高温下对物质进行分析的技术，通过测量样品在不同温度下 的物理和化学特性变化，了解其热稳定性和热裂解过程。
综合热分析的意义和应用
物质研究
帮助研究人员

仪器分析粉体材料的综合热分析实验报告实验名称：粉体材料的综合热分析实验目的：1.了解并掌握热分析仪器的使用方法；2.探究粉体材料的热分析特性；3.对比分析不同粉体材料的热分解过程，并得出结论。

实验原理：热分析是根据样品在升温过程中吸热或放热的性质来研究样品性质和组成的一种方法，常用的热分析仪器有差示扫描量热仪（DSC）和热重分析仪（TGA）。

差示扫描量热仪主要用于测量样品在升温过程中与参比物（通常为惰性气体或内标）之间的热交换情况，而热重分析仪主要用于测量样品在升温过程中的重量变化情况。

实验步骤：1.将待测的粉体材料样品称取适量；2.打开热分析仪器的电源，将样品放置在样品托盘中；3.设置仪器的升温速率、初始温度和终止温度等参数；4.启动仪器进行热分析实验；5.实验结束后，记录实验数据。

实验结果与分析：本次实验我们选取了两种不同的粉体材料样品进行热分析，分别命名为样品A和样品B。

下面是实验数据的记录：样品初始质量(g)终止质量(g)相对质量损失（%）起始温度（℃）终止温度（℃）A2.0031.9771.325210B1.9991.9860.6530240根据上述实验结果可知，样品A的相对质量损失为1.3%，起始温度为25℃，终止温度为210℃；样品B的相对质量损失为0.65%，起始温度为30℃，终止温度为240℃。

通过对实验数据的分析，我们发现样品A在升温至210℃时，发生了较大的质量损失，可能是由于样品中的一些成分在这个温度下发生了热分解的原因。

而样品B的质量损失较小，可能是由于样品的热稳定性较好，温度升高时不容易发生分解。

结论：1.热分析仪器可以用于测量粉体材料的热分解特性；2.样品A在210℃时发生了较大的质量损失，可能是由于样品中的一些成分在这个温度下发生了热分解；3.样品B的热稳定性较好，温度升高时不容易发生分解。

通过本次实验，我们对粉体材料的综合热分析有了一定的了解，对于进一步研究和分析粉体材料的性质和组成具有一定的参考价值。

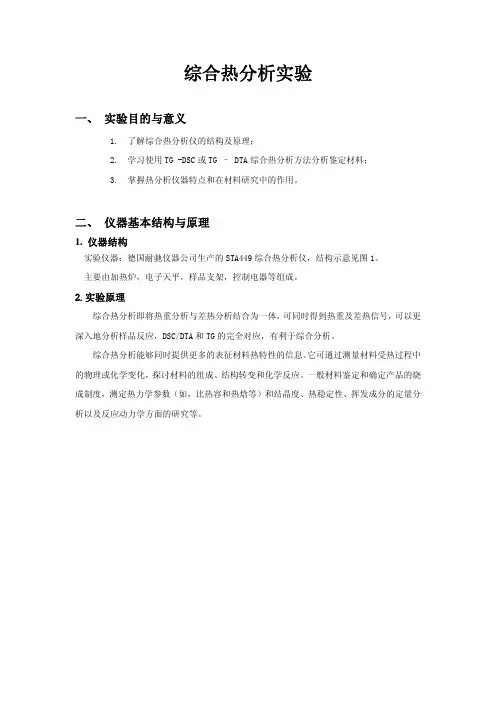

综合热分析实验一、 实验目的与意义1. 了解综合热分析仪的结构及原理；；。

2. 学习使用TG -DSC 或TG – DTA 综合热分析方法分析鉴定材料3. 掌握热分析仪器特点和在材料研究中的作用二、 仪器基本结构与原理1. 仪器结构实验仪器：德国耐驰仪器公司生产的STA449综合热分析仪，结构示意见图1。

主要由加热炉，电子天平，样品支架，控制电器等组成。

2.实验原理综合热分析即将热重分析与差热分析结合为一体，可同时得到热重及差热信号，可以更深入地分析样品反应，DSC/DTA 和TG 的完全对应，有利于综合分析。

综合热分析能够同时提供更多的表征材料热特性的信息。

它可通过测量材料受热过程中的物理或化学变化，探讨材料的组成、结构转变和化学反应。

一般材料鉴定和确定产品的烧成制度，测定热力学参数（如，比热容和热焓等）和结晶度、热稳定性、挥发成分的定量分析以及反应动力学方面的研究等。

DSC传感器Array天平系统图1 综合热分析仪结构示意图三、实验方法与步骤1. 样品制备：（1）检查并保证测试样品及其分解物决不能与测量坩埚、支架、热电偶或吹扫气体发生反应，以免污染样品支架和热电偶。

（2）为了保证测量精度，测量所用的坩埚（包括参比坩埚）必须预先进行热处理到等于或高于其最高测量温度。

（3）测试样品为粉末状、颗粒状、片状、块状、固体、液体均可，但需保证与测量坩埚底部接触良好，样品应适量（如：在坩埚中放置1/3厚或15mg 重），以便减小在测试中样品温度梯度，确保测量精度。

块状样品：建议切成薄片或碎粒粉末样品：使其在坩埚底部铺平成一薄层堆积方式：一般建议堆积紧密，有利于样品内部的热传导对于有大量气体产物生成的反应，可适当疏松堆积对于有大量气体产物生成的反应，可适当疏松堆积（4）对于热反应剧烈或在反应过程中产生气泡的样品，应适当减少样品量。

除测试要求外，测量坩埚应加盖，以防反应物因反应剧烈溅出而污染仪器。

（5）用仪器内部天平进行称样时，炉子内部温度必须保持恒定（室温），天平稳定后的读数才有效。
