盛拓手持对讲机参数

数字平调对讲机、车载台、区长台技术规格书一、数字平调对讲机、车载台、区长台技术参数（1）一般规格（2）接收机：（3）发射机二、数字平调对讲机、车载台、区长台功能（一）、数字平调对讲机功能：1、对讲机具有向机车发出各种调车指令、呼叫机车和区长台的功能。

2、对讲机充电满后确保可发送指令不低于500条。

3、设红色、绿色、黄色三个按键用于发送调车信令时使用，按下该键时，电台会发出“嘀”的提示声以示按键已按下。

4、调车作业时可通过设定，分别设定为调车员、制动员、连结员，通讯员，四种权限级别。

（1）调车员：通过按红、绿、黄三个按键及组合来发送全部的调车指令，指挥调车作业。

（2）制动员：仅可发送“紧急停车”和“解锁”指令。

（3）连结员：仅在得到系统授权后，连结员电台可担当制动员电台的功能，此时发“紧急停车”、“解锁”指令有效，其余指令系统不予理睬。

（4）通讯员：电台不能发送信令，不接收调车计划，只有通话功能。

（二）、数字平调车载台功能：车载台由机控器主机(含电源)、司机话盒、显示灯、扬声器、天线等组成。

具有通话、信令识别及显示功能，对调车人员发出的调车指令进行识别、点灯显示，语音提示、发出回示音并录音、记录信令、时间等信息参数。

1、调车指令：接收对讲机发送的调车信令并回馈指令语音、控制灯显。

2、通话：可与区长台、对讲机相互通话。

3、可记录调车指令及当时的时间等。

4、有时钟显示及设置功能。

5、可呼叫区长。

6、可外接录音设备。

7、通过一系列抗震，抗高低温，防雨，防尘等测试，符合铁道部TB\T2834-2002-标准。

8、可以强插紧急停车指令。

（三）、数字平调区长台功能区长台由区长控制器、话筒、天线和馈线组成，具有通话和识别调车长发出呼叫信号等功能。

并且可以对调车组成员的通话进行录音。

1、区长控制器可以设置10个信道，扫描接收4个及以上调车组的通信,同时与4个及以上调别的调车组建立双向联系。

2、区长控制器可监听扫描范围内任一调车组频道,并可与其通话。

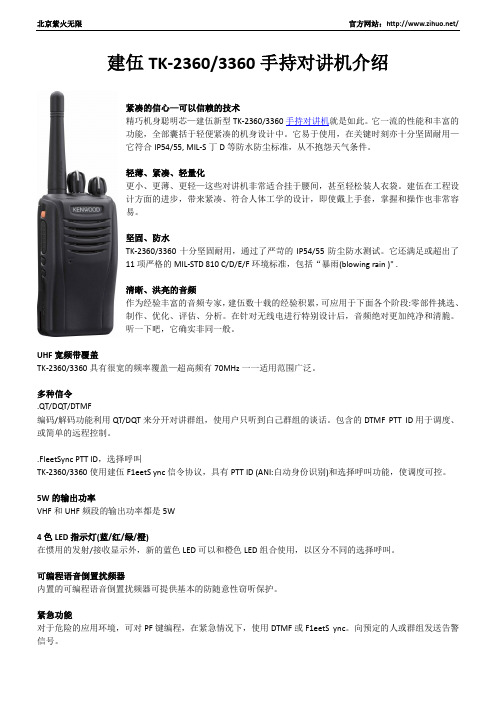

建伍TK-2360/3360手持对讲机介绍紧凑的信心—可以信赖的技术精巧机身聪明芯—建伍新型TK-2360/3360手持对讲机就是如此。

它一流的性能和丰富的功能，全部囊括于轻便紧凑的机身设计中。

它易于使用，在关键时刻亦十分坚固耐用—它符合IP54/55, MIL-S丁D等防水防尘标准，从不抱怨天气条件。

轻薄、紧凑、轻量化更小、更薄、更轻—这些对讲机非常适合挂于腰间，甚至轻松装人衣袋。

建伍在工程设计方面的进步，带来紧凑、符合人体工学的设计，即使戴上手套，掌握和操作也非常容易。

坚固、防水TK-2360/3360十分坚固耐用，通过了严苛的IP54/55防尘防水测试。

它还满足或超出了11项严格的MIL-STD 810 C/D/E/F环境标准，包括“暴雨(blowing rain )" .清晰、洪亮的音频作为经验丰富的音频专家，建伍数十载的经验积累，可应用于下面各个阶段:零部件挑选、制作、优化、评估、分析。

在针对无线电进行特别设计后，音频绝对更加纯净和清脆。

听一下吧，它确实非同一般。

UHF宽频带覆盖TK-2360/3360具有很宽的频率覆盖—超高频有70MHz一一适用范围广泛。

多种信令.QT/DQT/DTMF编码/解码功能利用QT/DQT来分开对讲群组，使用户只听到白己群组的谈话。

包含的DTMF PTT ID用于调度、或简单的远程控制。

.FIeetSync PTT ID，选择呼叫TK-2360/3360使用建伍F1eetS ync信令协议，具有PTT ID (ANI:白动身份识别)和选择呼叫功能，使调度可控。

5W的输出功率VHF和UHF频段的输出功率都是5W4色LED指示灯(蓝/红/绿/橙)在惯用的发射/接收显示外，新的蓝色LED可以和橙色LED组合使用，以区分不同的选择呼叫。

可编程语音倒置扰频器内置的可编程语音倒置扰频器可提供基本的防随意性窃听保护。

紧急功能对于危险的应用环境，可对PF键编程，在紧急情况下，使用DTMF或F1eetS ync。

力盛对讲机说明书特点操作简便、超薄、体积小、重量轻、便于携带、用途广泛。

采用数字键盘，直接输入用户所需的频率或频道号。

具有99个贮存信道，方便您的使用。

采用锁相环频率合成技术及CPU微电脑控制，使整机性能稳定、灵巧方便。

键盘上的按键及LCD屏均有背光照明，便于在暗处操作。

具有自动省电功能，延长电池的使用时间。

注：本说明书介绍了本机正常使用功能。

但是，由于贵地经销商或用户专业管理员对整机其它功能给予设定并转入到信道工作状态。

因此，您也许多不能使用本机全部功能。

操作指南1.PWR/VOL（电源/音量）控制旋钮用于打开或关闭对讲机电源及调节音量的大小。

2.SQL（静噪）控制旋钮用于选择工作信道和频率步进以及其它功能选择3.发射指示器/接收/守候指示器当按压PTT开关时，该指示器发红光，表示通信机正处于通话发送状态。

当通讯机处于接收或监听状态时，该指示器发绿光，表示通信机正处于繁忙状态。

当通讯机处于守候时，该指示器闪烁。

4.PTT（按一讲）键用于通信机通话发送和收话状态的切换开关。

5.MONI（监听）键当通信机在接收状态时，按住此键，可以监听工作信道上的情况。

6.SCAN用于信道/频率扫描或储存信道及调出信道与频率。

用于退出操作状态和其它功能使用。

7.FUNC（功能）键用于多种功能调用及设置8.CH－、CH＋键用于频率/频道调整及配合其它功能使用9.KEYPAD（键盘）10.用于输入频率和配合功能键使用可设置其它功能11.LCD（显示屏）12.用于指示通信机工作状态及其它功能指示。

13.受话器/送话器14.用于接收话音和传送话音。

15.外接话筒/扬声器插孔。

目录中文i目录此用户手册囊括了使用 MOTOTRBO XiR 系列手持对讲机所需的所有信息。

重要安全信息 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .v 产品安全和射频辐射说明 . . . . . . . . . . . . . . . . . . . .v软件版本 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .v计算机软件版权 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . vi入门 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1如何使用本手册 . . . . . . . . . . . . . . . . . . . . . . . . . . . . .1您的经销商/系统管理员可以告诉您什么 . . . . . . . . .1准备使用对讲机 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2电池充电 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2安装电池 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .2安装天线 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .3安装皮带扣 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .4安装通用接口护盖（防尘罩） . . . . . . . . . . . . . . . . . .4打开对讲机 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5调节音量 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5了解对讲机的控制装置 . . . . . . . . . . . . . . . . . . . . . . . . .6对讲机控制 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6可预设键 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7可分配的对讲机功能 . . . . . . . . . . . . . . . . . . . . . . .7可分配的设置或实用功能 . . . . . . . . . . . . . . . . . . . .8访问预设的功能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9使用键盘 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .10通话键 (PTT) . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .11在传统模拟方式和数字模式之间切换 . . . . . . . . . . .11超级容量 (Capacity Plus) . . . . . . . . . . . . . . . . . . . .12识别状态指示灯 . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12显示屏图标 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12呼叫图标 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14已发送项目图标 . . . . . . . . . . . . . . . . . . . . . . . . . . . .14 LED 指示灯 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15音频单音 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16提示音 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16发起和接收呼叫 . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17选择站点 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17选择区域 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .17目录中文ii选择对讲机信道、用户 ID 或通话组 ID . . . . . . . . . . 18接收和回复对讲机呼叫 . . . . . . . . . . . . . . . . . . . . . . 18接收和回复组呼 . . . . . . . . . . . . . . . . . . . . . . . . . . 19接收和回复单呼 . . . . . . . . . . . . . . . . . . . . . . . . . . 19接收全呼 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20发起对讲机呼叫 . . . . . . . . . . . . . . . . . . . . . . . . . . . 21使用信道选择旋钮发起呼叫 . . . . . . . . . . . . . . . . . 21发起组呼 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21发起单呼 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22发起全呼 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23使用单键呼叫键发起组呼或单呼 . . . . . . . . . . . . . 23脱网 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24监听功能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25监听信道 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25永久监听 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25高级功能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26对讲机检测 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26发送对讲机检测 . . . . . . . . . . . . . . . . . . . . . . . . . . 26远程监听 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28开始远程监听 . . . . . . . . . . . . . . . . . . . . . . . . . . . 28扫描列表 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29查看扫描列表中的条目 . . . . . . . . . . . . . . . . . . . . 29编辑扫描列表 . . . . . . . . . . . . . . . . . . . . . . . . . . . 30向扫描列表添加新条目 . . . . . . . . . . . . . . . . . . . 30删除扫描列表中的条目 . . . . . . . . . . . . . . . . . . . 30设定和编辑扫描列表中的条目的优先级 . . . . . . 31扫描 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31开始和停止扫描 . . . . . . . . . . . . . . . . . . . . . . . . . . 32扫描期间，回复一次发射 . . . . . . . . . . . . . . . . . . 32删除无用信道 . . . . . . . . . . . . . . . . . . . . . . . . . . . 33恢复无用信道 . . . . . . . . . . . . . . . . . . . . . . . . . . . 33通讯录设置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33由通讯录发起组呼 . . . . . . . . . . . . . . . . . . . . . . . . 34从通讯录发起单呼 . . . . . . . . . . . . . . . . . . . . . . . . 34由别名搜索发起单呼 . . . . . . . . . . . . . . . . . . . . . . 35呼叫提示设置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 36激活和停用单呼呼叫铃音 . . . . . . . . . . . . . . . . . . 36激活和停用短信呼叫铃音 . . . . . . . . . . . . . . . . . . 37激活和停用带文本的遥感遥测状态的呼叫铃音 . . .37指定铃音类型 . . . . . . . . . . . . . . . . . . . . . . . . . . . 38渐强警报音 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 目录中文iii呼叫记录功能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . .39查看最新呼叫号码 . . . . . . . . . . . . . . . . . . . . . . . .39未接呼叫屏幕 . . . . . . . . . . . . . . . . . . . . . . . . . . . .39存储未接呼叫列表中的别名或 ID . . . . . . . . . . . . .40删除呼叫列表中的呼叫 . . . . . . . . . . . . . . . . . . . . .40呼叫提示操作 . . . . . . . . . . . . . . . . . . . . . . . . . . . . .41接收和回复呼叫提示 . . . . . . . . . . . . . . . . . . . . . .41由通讯列表发起呼叫提示 . . . . . . . . . . . . . . . . . . .41由单键呼叫发起呼叫提示按键 . . . . . . . . . . . . . . .42紧急操作 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .42接收紧急警报 . . . . . . . . . . . . . . . . . . . . . . . . . . . .43回复紧急警报 . . . . . . . . . . . . . . . . . . . . . . . . . . . .43发送紧急警报 . . . . . . . . . . . . . . . . . . . . . . . . . . . .44发送带呼叫的紧急警报 . . . . . . . . . . . . . . . . . . . . .44发送带语音跟随的紧急警报 Follow . . . . . . . . . . .45重新进入紧急模式 . . . . . . . . . . . . . . . . . . . . . . . .46退出紧急模式 . . . . . . . . . . . . . . . . . . . . . . . . . . . .46短信功能 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .47编写和发送短信 . . . . . . . . . . . . . . . . . . . . . . . . . .47发送预制短信 . . . . . . . . . . . . . . . . . . . . . . . . . . . .48使用单键呼叫键发送预制短信 . . . . . . . . . . . . . . .49访问“草稿”文件夹 . . . . . . . . . . . . . . . . . . . . .49查看已保存的短信 . . . . . . . . . . . . . . . . . . . . . . .49编辑和发送已保存的短信 . . . . . . . . . . . . . . . . .50从“草稿”中删除已保存的短信 . . . . . . . . . .50管理发送失败的短信 . . . . . . . . . . . . . . . . . . . . . .51重发短信 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .51转发短信 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .51编辑短信 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .52管理已发送短信 . . . . . . . . . . . . . . . . . . . . . . . . . .52查看已发送短信 . . . . . . . . . . . . . . . . . . . . . . . .53发送已发送的短信 . . . . . . . . . . . . . . . . . . . . . . .53在“已发送项目”里删除所有已发送短信 . . . .54接收短信 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .55查看短信 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .55管理收到的短信 . . . . . . . . . . . . . . . . . . . . . . . . . .55查看收件箱中的短信 . . . . . . . . . . . . . . . . . . . . .56查看收件箱中遥感遥测状态短信 . . . . . . . . . . . .56回复收件箱中的短信 . . . . . . . . . . . . . . . . . . . . .56删除收件箱中的短信 . . . . . . . . . . . . . . . . . . . . .57删除收件箱中的所有短信 . . . . . . . . . . . . . . . . .58加密 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .58双音多频 (DTMF) . . . . . . . . . . . . . . . . . . . . . . . . . .59目录中文iv IP 站点连接 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60启动自动站点搜索 . . . . . . . . . . . . . . . . . . . . . . . . 60停止自动站点搜索 . . . . . . . . . . . . . . . . . . . . . . . . 61启动手动站点搜索 . . . . . . . . . . . . . . . . . . . . . . . . 62安全 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62对讲机遥毙 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62对讲机激活 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63单独工作者 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64设置 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65锁定按键和解除按键锁定 . . . . . . . . . . . . . . . . . . 65打开或关闭键盘音 . . . . . . . . . . . . . . . . . . . . . . . . 65设置降噪级别 . . . . . . . . . . . . . . . . . . . . . . . . . . . 66设置功率级别 . . . . . . . . . . . . . . . . . . . . . . . . . . . 66打开或关闭插件板功能 . . . . . . . . . . . . . . . . . . . . 67打开或关闭声控发射 (VOX) 功能 . . . . . . . . . . . . 67控制屏幕背光 . . . . . . . . . . . . . . . . . . . . . . . . . . . 68打开或关闭对讲机铃音/提示 . . . . . . . . . . . . . . . 68设置提示音音量偏移度 . . . . . . . . . . . . . . . . . . . . 69打开或关闭通话提示音 . . . . . . . . . . . . . . . . . . . . 69打开或关闭 LED 指示灯 . . . . . . . . . . . . . . . . . . . 69打开或关闭开机界面 . . . . . . . . . . . . . . . . . . . . . . 70访问一般对讲机信息 . . . . . . . . . . . . . . . . . . . . . . 70查看电池信息 . . . . . . . . . . . . . . . . . . . . . . . . . . 70检查对讲机 ID . . . . . . . . . . . . . . . . . . . . . . . . . 71检查韧件版本 . . . . . . . . . . . . . . . . . . . . . . . . . . 71检查 Codeplug 版本 . . . . . . . . . . . . . . . . . . . . . 71附件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 72天线 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 72电池 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 73携带设备 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 73充电器 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74耳塞和耳机 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74头戴式耳机和耳机附件 . . . . . . . . . . . . . . . . . . . . . . 75远程扬声器麦克风 . . . . . . . . . . . . . . . . . . . . . . . . . 75监听附件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 76其他附件 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 重要安全信息中文v重要安全信息产品安全和射频辐射说明注意！此对讲机仅限于能够满足 FCC 射频能量辐射要求的职业应用。

对讲机通用功能参数介绍一、产品的组成1.按功率分：3W,5W,7W、高低功率。

2.按外形：带显示和不带显示两种3.数字对讲机和模拟对讲机二、产品的功能及运作原理发射部分：锁相环和压控振荡器（VCO)产生发射的射频载波信号，经过缓冲放大，激励放大、功放，产生额定的射频功率，经过天线低通滤波器，抑制谐波成分，然后通过天线发射出去。

接收部分：接收部分为二次变频超外差方式，从天线输入的信号经过收发转换电路和带通滤波器后进行射频放大，在经过带通滤波器进往混频，将来自射频的放大信号与来自锁相环频率合成器电路的第一本振信号在第一混频器处混频并生成第一中频信号。

第一中频信号通过晶体滤波器进一步消除邻道的杂波信号。

滤波后的第一中频信号进入中频处理芯片，与第二本振信号再次混频生成第二中频信号，第二中频信号通过陶瓷滤波器滤除无用杂散信号后，被放大和鉴频，产生音频信号。

音频信号通过放大、带通滤波器、去加重等电路，进入音量控制电路和功率放大器放大，驱动扬声器，得到人们所需的语音信息。

专业对讲机调制信号及调制电路：人的话音通过麦克风转换成音频的电信号，音频信号通过放大电路、预加重电路及带通滤波器进入压控振荡器直接进行调制。

信令处理：CUP产生CTCSS/DTCSS信号经过放大调整，进入压控振荡器进行调制。

接收鉴频后得到的低频信号，一部分经过放大和亚音频的带通滤波器进行滤波整形，进入CPU，与预设值进行比较，将其结果控制间频功放和扬声器的输出。

即如果与预置值相同，则打开扬声器，若不同，则关闭扬声器。

电源控制：CPU控制在不同状态时，送出不同的电源。

接收电源：正常处于间歇工作方式，以保证省电（即省电模式）发射电源：发射时才有电CPU电源：稳定的电源三、参数及参数代表的含义四、系统参数1.发射机输出功率越强，发射信号的覆盖范围越大，通信距离也越远。

但发射功率也不能过大，发射功率过大，不仅耗电，影响功放元件寿命，而且干扰性强，影响他人的通话效果，还会产生辐射污染。
