空气净化过滤器效率的测量方法

高效过滤器风速测定方法**高效过滤器风速测定方法**在现代工业生产以及空气净化领域，高效过滤器是确保空气品质达到要求的重要设备。

风速作为衡量高效过滤器性能的一项关键指标，其测定方法的准确性直接关系到过滤系统的运行效果。

以下将详细介绍高效过滤器风速测定的几种常见方法。

### 差压法差压法是测定高效过滤器风速的一种常用方法。

它基于流体力学中的伯努利方程，通过测量过滤器进出口的静压差来计算风速。

1.**准备工作**：在过滤器的进口和出口处分别安装压力传感器。

2.**测定过程**：启动风机，空气流经高效过滤器时，由于过滤材料的阻力，会产生压力差。

通过压力传感器测量得到的静压差值，结合过滤器的特性曲线，可以计算出空气通过过滤器时的风速。

3.**注意事项**：需确保传感器的精度和校准，以及测定环境的密封性，以减少误差。

### 风速计法风速计法是一种直接测量风速的方法，它通过风速计来测定空气流过高效过滤器时的速度。

1.**选择设备**：选择适当类型的风速计，如热式风速计、叶轮式风速计等。

2.**测定位置**：在高效过滤器的进出口附近或内部设定测量点。

3.**测量操作**：启动风机，将风速计放置在测量点，直接读取风速值。

4.**数据处理**：根据测量点的位置和数量，取平均值以获得更准确的风速数据。

### 激光多普勒法激光多普勒法是一种非接触式的测量方法，适用于对风速分布要求较高的场合。

1.**设备准备**：使用激光多普勒风速仪。

2.**测定步骤**：将激光束照射在过滤器内部流场中的微小颗粒上，通过分析颗粒散射光的频率变化，得到风速信息。

3.**特点**：该方法可以获取到过滤器的内部风速分布，对于研究过滤性能和优化设计具有重要作用。

### 结语高效过滤器的风速测定是保证空气过滤系统正常运行的重要环节。

根据实际应用场景和精确度的要求，选择合适的测定方法对于提高系统性能、降低能耗具有重要意义。

附录 B（规范性附录）空气过滤器性能试验方法附录B规定了空气过滤器性能试验的测试装置、测试方法和测试结果处理方法，用以评价通风、空气调节和空气净化系统或设备用空气过滤器的阻力和效率等主要特性。

B.1 测试装置测试装置系统图及主要部件构造图见图B.1一图B.4。

测试装置主要包括：风道系统、气溶胶发生装置和测定装置及仪表三部分。

测试装置的结构允许有所差别，但测试条件应和本标准的规定一致，同一受试过滤器的测试结果应与本标准测试装置的测试结果一致。

B.1.1 风道系统B.1.1.1 构造风道系统的构造及尺寸见图1一图4。

风道系统的制作与安装要求应符合GBJ 243。

各管段之间连接时，任何一边错位不应大于1.5mm。

整个风道系统要求严密，投入使用前应进行打压检漏，其压力应不小于风道系统风机额定风压的1.5倍。

a. 用以夹持受试过滤器的管段长度应为受试过滤器长度的1.1倍，且不小于1000 mm。

当受试过滤器截面尺寸与测试风道截面不同时，应采用变径管，其尺寸如图3。

b．测定计数效率时，采样管的安装孔应设在管段（1）、（6）的下方。

B．测定过滤器阻力用的静压环和整流格栅（13）的构造应符合GB 1236的要求。

B.1.1.2 测试用空气的引入测试用空气应保证洁净，风道中粒子的背景浓度不应超过气溶胶发生浓度的1%。

a．风道应在吸入口设保护网和静压室。

静压室的尺寸不小于2 m ×2 m× 2 m，但其容积应不大干10m3。

b．静压室入口应安装两级空气过滤器，确保进入风道的空气洁净。

c．当室外空气温度低于5℃或相对湿度大于75％时，可以采用加热方式来提高温度或降低相对湿度。

B.1.1.3 排气风道系统的排气经过处理后排至室外，或排入风道系统吸入口以外的房间。

B.1.1.4 隔震风道系统应与风机或试验室内其他震源隔离。

B.1.2 气溶胶发生器气溶胶发生器应满足下述条文，有关气溶胶发生器的资料性介绍见附录A。

洁净室空气过滤器（Cleanroom Air Filter)前言随着环境污染的日益严重和人们环保意识的日渐加强, 空气质量已成为全世界关注的焦点.而空气过滤系统不仅可以保护产品与生产设备，还可以保障工作人员的健康与安全。

因此, 空气过滤器的应用范围越来越广泛。

高新科技的飞速发展、电子产品/半导体/磁头工艺的日趋精密化与微型化必然决定了对空气洁净度的高标准与要求。

采用初、中、高效过滤器并用的方法，能够持续有效地去除粒径更小的尘埃粒子，保证洁净室空气浓度控制在一定范围内.本手册主要介绍空气过滤器的功能与作用、选择原则、检测方法和使用寿命等知识,希望能对大家的洁净工作有所帮助。

目录1、什么是空气过滤器2、空气过滤器的材质3、空气过滤器应用范围4、空气过滤的原理5、空气过滤器的种类6、空气过滤器的功能和作用7、空气过滤器检测方法8、空气过滤器的选择原则与配置：9、空气过滤器的使用频率及维护:10、空气过滤器技术参数名词介绍11、空气过滤器效率分类与对照表1．什么是空气过滤器空气过滤器(Air Filter)是指空气过滤装置。

空气过滤装置一般用于洁净车间、实验室及洁净手术室。

2．空气过滤器的材质目前广泛使用的空气过滤器材质主要有：3．空气过滤器的应用范围4、空气过滤器的原理有尘污染有色污染有毒污染有菌污染洁净空气高精密电子行业公共场所中央空调LCD 、LED 、TFT 行业 生物实验室及研究机构医疗机构及手术室光学、光电、半导体行业 表面静电喷涂车间制药行业航天军事行业食品工业玻璃纤维滤纸 聚丙烯纤维 聚酯纤维滤料 植物纤维滤料无纺布滤料活性碳滤料不洁净空气空气中的尘埃粒子随气流做惯性或无规则的运动，在运动中的空气尘粒撞到既能有效拦截尘粒又不对气流形成过大阻力的过滤介质时,过滤介质杂乱交织的纤维便形成对粒子的无数道屏障,纤维间宽阔的空间允许气流顺利通过。

下面为过滤器具体原理介绍：（为了便于说明,假设灰尘均为球形，并且与过滤器内部纤维接触时会因范德华力粘在纤维上)惯性效应较大的灰尘粒子在气流中做惯性运动，较大的灰尘因惯性来不及绕过而直接撞到纤维上。

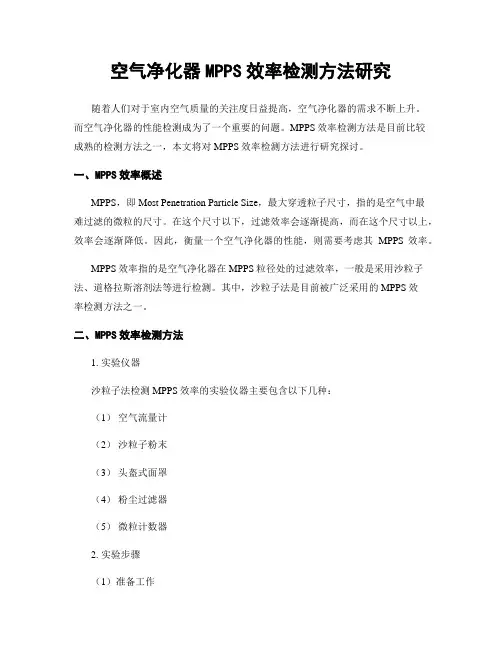

空气净化器MPPS效率检测方法研究随着人们对于室内空气质量的关注度日益提高，空气净化器的需求不断上升。

而空气净化器的性能检测成为了一个重要的问题。

MPPS效率检测方法是目前比较成熟的检测方法之一，本文将对MPPS效率检测方法进行研究探讨。

一、MPPS效率概述MPPS，即Most Penetration Particle Size，最大穿透粒子尺寸，指的是空气中最难过滤的微粒的尺寸。

在这个尺寸以下，过滤效率会逐渐提高，而在这个尺寸以上，效率会逐渐降低。

因此，衡量一个空气净化器的性能，则需要考虑其MPPS效率。

MPPS效率指的是空气净化器在MPPS粒径处的过滤效率，一般是采用沙粒子法、道格拉斯溶剂法等进行检测。

其中，沙粒子法是目前被广泛采用的MPPS效率检测方法之一。

二、MPPS效率检测方法1. 实验仪器沙粒子法检测MPPS效率的实验仪器主要包含以下几种：（1）空气流量计（2）沙粒子粉末（3）头盔式面罩（4）粉尘过滤器（5）微粒计数器2. 实验步骤（1）准备工作将沙粒子粉末均匀喷洒在控制区域内，以增加空气中微粒的浓度。

（2）实验操作①将空气流量计连接至测试对象，记录测试对象的平均风量。

②将头盔式面罩穿戴在测试人员头部，并调节合适的零位点。

③在测试前，检查微粒计数器是否正常运转。

然后在携带微粒计数器的情况下，让测试人员佩戴头盔式面罩，同时将微粒计数器连接至头盔式面罩。

④启动测试对象，每次测试持续5分钟，每隔1分钟记录一次微粒计数器数据。

同时，测试人员需保持不动，以确保测试结果的准确性。

3. 实验结果分析实验结果采用沙粒子法进行检测，可以得到MPPS粒径处的过滤效率。

MPPS粒径的大小取决于材料的质量和过滤器的设计，通常在0.3至0.5微米之间。

因此，一个高效的空气净化器，其MPPS效率应该大于99.97%。

三、结论MPPS效率检测方法是目前比较成熟的一种空气净化器性能检测方法，其结果可以反映出空气净化器在过滤最难处理的微粒时的过滤效果。

空气净化器测试标准空气净化器作为一种能够净化室内空气的设备，其性能和质量直接关系到用户的健康和生活质量。

因此，对空气净化器的测试标准显得尤为重要。

在国际上，对空气净化器的测试标准已经有了一定的规范，但是在不同国家和地区仍然存在一定的差异。

本文将就空气净化器的测试标准进行探讨，以期为相关行业提供参考和借鉴。

首先，空气净化器的性能测试是非常重要的一部分。

性能测试包括空气净化效率、CADR值、噪音、能耗等指标。

空气净化效率是指空气净化器在一定时间内对空气中污染物的去除效果，通常以PM2.5、甲醛、TVOC等为测试对象。

CADR值是指空气净化器在单位时间内对空气中污染物的净化能力，是衡量空气净化器性能的重要指标。

噪音和能耗则是影响用户体验和使用成本的重要因素。

因此，在空气净化器的性能测试中，应当对上述指标进行全面、准确的测试，以确保空气净化器的性能符合标准要求。

其次，空气净化器的安全性测试也是至关重要的。

安全性测试包括电气安全、防火性能、辐射安全等指标。

电气安全是指空气净化器在使用过程中对用户和环境的电气安全保护能力，应当符合相关的电气安全标准和要求。

防火性能是指空气净化器在使用过程中对火灾的防范能力，应当具备一定的防火性能和安全保护措施。

辐射安全是指空气净化器在工作时对人体的辐射安全保护能力，应当符合相关的辐射安全标准和要求。

因此，在空气净化器的安全性测试中，应当对上述指标进行严格、全面的测试，以确保空气净化器的安全性符合标准要求。

最后，空气净化器的耐久性测试也是必不可少的。

耐久性测试包括使用寿命、性能稳定性、易损件寿命等指标。

使用寿命是指空气净化器在规定条件下的使用寿命，应当经受得住长时间、高强度的使用。

性能稳定性是指空气净化器在长时间使用后性能是否能够保持稳定，不出现明显的性能下降。

易损件寿命是指空气净化器易损件的使用寿命，应当能够经受得住长时间、高强度的使用而不容易损坏。

因此，在空气净化器的耐久性测试中，应当对上述指标进行持久、全面的测试，以确保空气净化器的耐久性符合标准要求。

空气过滤器标准1.范围本标准规定了空气过滤器的术语和定义、分类与标记、一般要求、要求、试验方法、检验规则、标志、包装、运输和贮存等。

本标准适用于通风、空气调节和空气净化系统或设备的空气过滤器。

2.规范性引用文件下列文件对于本标准的应用是必不可少的。

凡是注日期的引用文件，仅注日期的版本适用本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T 191 包装储运图示标志GB/T 1019 家用和类似用途电器包装通则GB/T 1236工业通风机用标准化风道进行性能试验GB 2828.1计数抽样检验程序GB 4706.1-2005家用及类似用途电器的安全第1部分：通用要求GB 8624建筑材料及制品燃烧性能分级GB/T 18204.2公共场所卫生检验方法第2部分：化学污染物GB 50243 通风与空调工程施工质量验收规范JG/T 404空气过滤器用滤料ISO 15957 Loading dusts for testing air cleaning equipment3.术语和定义下列术语和定义适用于本文件。

3.1.空气过滤器air filter用过滤、粘附或者荷电捕集等方法去除空气中颗粒物的设备。

3.2.额定风量rated air flow在标准空气状态下，单位时间通过空气过滤器的空气体积流量。

3.3.标准空气状态standard air温度为20℃，大气压力为101.3kPa，密度为1.2kg/m3的空气状态。

3.4.迎面风速face velocity通过空气过滤器的空气体积流量与其空气流通截面面积之比。

3.5.初阻力initial resistance初始状态下，空气过滤器通过额定风量时的静压损失。

3.6.终阻力final resistance在额定风量下，空气过滤器由于捕集标准试验尘而使其阻力上升并达到的规定值。

3.7.粒径particle diameter用某种方法（光学或空气动力学等效）测出的颗粒物几何直径。

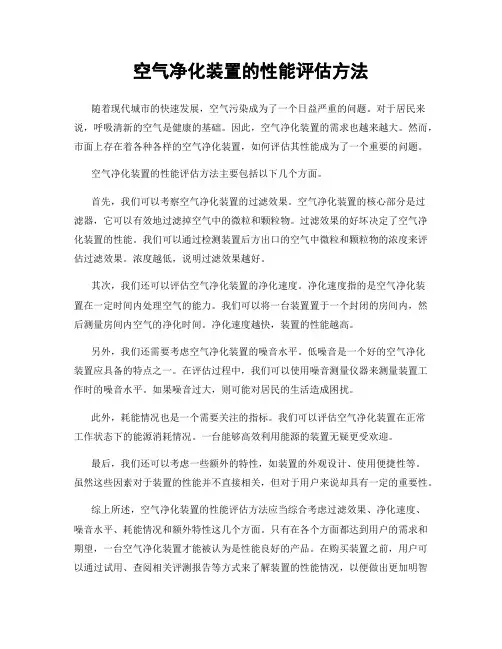

空气净化装置的性能评估方法随着现代城市的快速发展，空气污染成为了一个日益严重的问题。

对于居民来说，呼吸清新的空气是健康的基础。

因此，空气净化装置的需求也越来越大。

然而，市面上存在着各种各样的空气净化装置，如何评估其性能成为了一个重要的问题。

空气净化装置的性能评估方法主要包括以下几个方面。

首先，我们可以考察空气净化装置的过滤效果。

空气净化装置的核心部分是过滤器，它可以有效地过滤掉空气中的微粒和颗粒物。

过滤效果的好坏决定了空气净化装置的性能。

我们可以通过检测装置后方出口的空气中微粒和颗粒物的浓度来评估过滤效果。

浓度越低，说明过滤效果越好。

其次，我们还可以评估空气净化装置的净化速度。

净化速度指的是空气净化装置在一定时间内处理空气的能力。

我们可以将一台装置置于一个封闭的房间内，然后测量房间内空气的净化时间。

净化速度越快，装置的性能越高。

另外，我们还需要考虑空气净化装置的噪音水平。

低噪音是一个好的空气净化装置应具备的特点之一。

在评估过程中，我们可以使用噪音测量仪器来测量装置工作时的噪音水平。

如果噪音过大，则可能对居民的生活造成困扰。

此外，耗能情况也是一个需要关注的指标。

我们可以评估空气净化装置在正常工作状态下的能源消耗情况。

一台能够高效利用能源的装置无疑更受欢迎。

最后，我们还可以考虑一些额外的特性，如装置的外观设计、使用便捷性等。

虽然这些因素对于装置的性能并不直接相关，但对于用户来说却具有一定的重要性。

综上所述，空气净化装置的性能评估方法应当综合考虑过滤效果、净化速度、噪音水平、耗能情况和额外特性这几个方面。

只有在各个方面都达到用户的需求和期望，一台空气净化装置才能被认为是性能良好的产品。

在购买装置之前，用户可以通过试用、查阅相关评测报告等方式来了解装置的性能情况，以便做出更加明智的选择。

同时，对于制造商来说，需要持续改进和创新，提高装置的性能，以满足市场的需求。

只有提供高品质的空气净化装置，才能解决空气污染问题，为人们创造一个更加清新健康的居住环境。

高效过滤器检漏方法及标准(最全版)1.2.1.原理：计数扫描法是通过粒子计数器测量过滤器前后的颗粒数来计算过滤效率的方法。

在过滤器前后分别放置粒子计数器，测量颗粒数，再计算过滤效率。

1.2.3.实际存在的问题：计数扫描法存在一些问题，如颗粒计数器对颗粒大小的选择性、颗粒计数器的灵敏度和精确度等问题。

1.2.5.DOP粒子扫描正压检漏法：DOP粒子扫描正压检漏法是一种常用的计数扫描法，它通过在过滤器前后放置粒子计数器，测量颗粒数，再计算过滤效率。

该方法的优点是精度高、可重复性好，但需要用到专业的仪器设备。

1.3.油雾法：油雾法是利用油雾颗粒模拟空气中的微小颗粒，通过测量油雾颗粒在过滤器前后的浓度差来计算过滤效率。

该方法的优点是简单易行，但需要注意油雾颗粒的大小和分布。

1.4.粒子计数器法：粒子计数器法是通过测量过滤器前后的颗粒数来计算过滤效率的方法。

该方法的优点是精度高、可重复性好，但需要用到专业的仪器设备。

2.高效过滤器PA0检漏方法的简介2.1.目的和原理：高效过滤器PA0检漏方法的目的是检测过滤器对0.3微米颗粒的过滤效率。

该方法的原理是在过滤器前后放置PA0颗粒计数器，测量颗粒数，再计算过滤效率。

2.2.发烟的方法：PA0颗粒的发烟方法有两种，一种是使用PA0颗粒发生器，另一种是使用烟雾发生器产生烟雾，其中含有PA0颗粒。

2.3.两种发烟方法的比较：使用PA0颗粒发生器可以控制颗粒大小和浓度，但设备成本较高，操作较为复杂。

使用烟雾发生器则设备成本较低，操作较为简单，但颗粒大小和浓度不易控制。

2.4.检测PA0气溶胶浓度仪器：检测PA0气溶胶浓度的仪器主要有激光粒度分析仪和颗粒计数器。

激光粒度分析仪可以测量颗粒的大小和分布，但价格较高。

颗粒计数器则可以测量颗粒数和浓度，价格相对较低。

2.6.安装完后的高效过滤器PA0检漏操作的解析：安装完高效过滤器后，需要进行PA0检漏操作，以确保过滤器对0.3微米颗粒的过滤效率符合要求。

1、什么是有、无隔板高效过滤器的实际尺寸和名义尺寸？有无隔板高效过滤器为什么有实际尺寸和名义尺寸之分，是因为名义尺寸是包括外框和滤料的过滤器，而实际尺寸一般除掉外框，只计算滤料的宽、高、深以及滤料的面积。

2、有隔板和无隔板高效过滤器异同点？高效过滤器可分为：有隔板高效和无隔板高效。

有隔板高效过滤器是用超细玻璃纤维作滤料、胶板纸、铝铂作分隔板，与木框或铝合金框胶和而成，具有过滤效率高，阻力低，风量大的优点，广泛应用与各种局部净化设备和洁净厂房。

无隔板高效过滤器是用超细玻璃纤维做滤料，热熔胶做分隔物，与各类外框装配，外框美观，与有隔板高效过滤器相比，在相同风量下，具有体积小、重量轻、结构紧凑、性能可靠等优点。

3、有隔板和无隔板高效过滤器滤料的标准折数、折高、以及公式换算？有隔板的滤纸折高一般比名义尺寸的高度要短30mm~34mm左右，其折数主要是由隔板纸和滤纸与隔板纸组装的松紧程度决定的，隔板纸弧度按标准计算，一般为4mm，少于4 mm，则有隔板的的隔数就多，另外组装的松，其结果适得其反，有隔板的隔数就少，而无隔板的滤纸折数，主要是由滤纸折高，以及滤纸的紧密程度决定的。

4、“PP HEPA”和玻璃纤维“HEPA”的异同点？“PP HEPA”和玻璃纤维“HEPA”的比较表如下：5、什么是初、中、高中、亚高、高效过滤器？初效过滤器适用于空调系统的预过滤，主要用于过滤5um以上的尘埃粒子。

初效过滤器有（折叠、板式、袋式）三种样式。

外框材料有纸框、铝框、镀锌框，过滤材料有无纺布、尼龙网、活性炭滤材、金属孔网等。

中效过滤器广泛应用于空调系统的中级过滤，主要用于过滤1um~5um的尘埃粒子，具有阻力小，风量大的优点。

中效过滤器有袋式和框式、组合式等。

Rfilter高效过滤器主要分为有隔板和无隔板过滤器两种。

6、初、中、高效过滤器的分类以及性能比较？对于粒径等于大于5.0um微粒的大气尘计数效率大于等于20%而小于80%的过滤器叫初效过滤器。

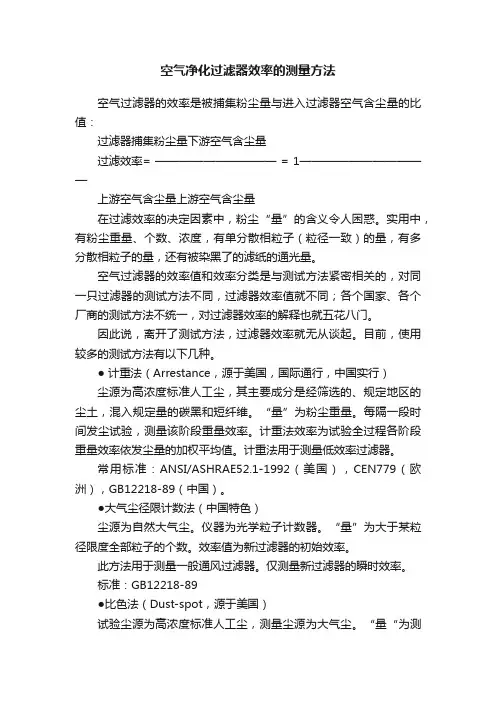

空气净化过滤器效率的测量方法空气过滤器的效率是被捕集粉尘量与进入过滤器空气含尘量的比值：过滤器捕集粉尘量下游空气含尘量过滤效率= —————————— = 1———————————上游空气含尘量上游空气含尘量在过滤效率的决定因素中，粉尘“量”的含义令人困惑。

实用中，有粉尘重量、个数、浓度，有单分散相粒子（粒径一致）的量，有多分散相粒子的量，还有被染黑了的滤纸的通光量。

空气过滤器的效率值和效率分类是与测试方法紧密相关的，对同一只过滤器的测试方法不同，过滤器效率值就不同；各个国家、各个厂商的测试方法不统一，对过滤器效率的解释也就五花八门。

因此说，离开了测试方法，过滤器效率就无从谈起。

目前，使用较多的测试方法有以下几种。

● 计重法（Arrestance，源于美国，国际通行，中国实行）尘源为高浓度标准人工尘，其主要成分是经筛选的、规定地区的尘土，混入规定量的碳黑和短纤维。

“量”为粉尘重量。

每隔一段时间发尘试验，测量该阶段重量效率。

计重法效率为试验全过程各阶段重量效率依发尘量的加权平均值。

计重法用于测量低效率过滤器。

常用标准：ANSI/ASHRAE52.1-1992（美国），CEN779（欧洲），GB12218-89（中国）。

●大气尘径限计数法（中国特色）尘源为自然大气尘。

仪器为光学粒子计数器。

“量”为大于某粒径限度全部粒子的个数。

效率值为新过滤器的初始效率。

此方法用于测量一般通风过滤器。

仅测量新过滤器的瞬时效率。

标准：GB12218-89●比色法（Dust-spot，源于美国）试验尘源为高浓度标准人工尘，测量尘源为大气尘。

“量“为测量阶段采样滤纸的通光量。

每经过一段发尘试验，测量不发尘时过滤器前后采样滤纸通光量的差别，用特定计算方法得出所谓”过滤效率“。

比色法效率是试验全过程各测量阶段效率依发尘阶段发尘量的加权平均值。

国外用比色法测量效率不很低的一般通风过滤器。

比色法效率也称ASHRAE效率。

标准：ANSI/ASHRAE52.1-1992（美国），CEN779（欧洲）。
