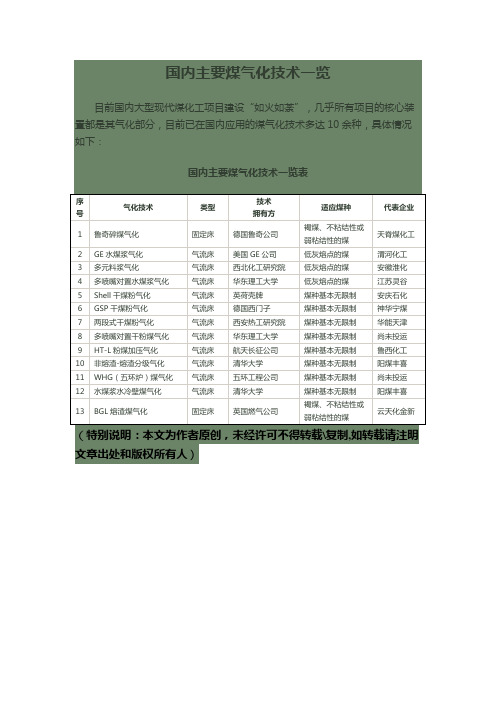

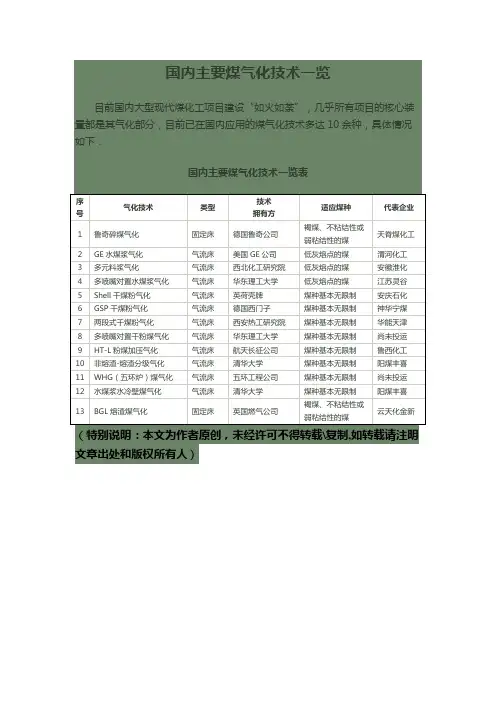

国内主要煤气化技术一览

国内最全的煤气化技术简介（最新整理）本文收集、整理、并汇总了国内当前大多数煤气化工艺（包括水煤浆、干煤粉、碎煤等加压气化工艺；固定床、流化床、气流床气化工艺；激冷流程、废锅流程；水冷壁、耐火砖等冷壁炉和热壁炉型），可作为煤化工、煤气化专业技术人员参考资料，是目前网络上公开交流的较为全面的一篇资料。

1、“神宁炉”粉煤加压气化技术（宁夏神耀科技有限责任公司）以高旋流单喷嘴大通量粉煤加压气化炉为目标载体，以多煤种理化特性数据为基础，构建了气化炉流场、传热分析等模型；基于燃烧器强动量传导机制，揭示了顶置式旋流气化场湍流燃烧的动力学机理；揭示了氧气和煤粉的强化反应规律，独创了高效无相变水冷壁反应室与“沉降-破泡式”激冷室相耦合的气化炉。

“神宁炉”干粉煤气化技术能源转化效率高，有效气成分≥91%，碳转化率≥98.5%。

固体灰渣好处理，灰渣中不含苯、酚、焦油等大分子有机物废物。

气化系统吨煤污水排放量控制在0.4—0.5t，废水处理后可完全回用。

高效、中空、高能点火系统，实现高压、惰性环境下点火成功率98%以上。

采用组合式燃烧器通道结构，控制火焰形成，确保气化炉内壁挂渣均匀。

2、“科林炉”CCG粉煤加压气化技术（德国科林工业技术有限责任公司）技术特点：（1）煤种适应性广：适用于各种烟煤、无烟煤、褐煤及石油焦等，对强度、热稳定性、结渣性、粘结性等没有具体要求。

对高灰分、高灰熔点、高硫含量的“三高”煤等低品质的煤种拥有很好的工业化业绩。

（2）技术指标高：因燃烧器采用多烧嘴顶置下喷的配置方式，原料在气化炉内碰撞混合更加充分，气化炉炉膛及顶部挂渣均匀，可实现较高的气化温度（1400～1700℃），碳转化率高达到99%以上，合成气中不含重烃、焦油等物质，有效合成气成分90～93%，冷煤气效率80～83%。

（3）投资低：根据项目规模不同，可提供日投煤量750吨/天至3000吨/天的不同气化炉炉型设计，主要设备制造已完全实现国产化，整个装置的投资建设成本低，建设周期短。

七种煤气化工艺介绍煤气化是一种将固体煤转化为气体燃料的工艺，通常通过加热煤，使其在缺氧或氧气含量有限的条件下发生化学反应，生成焦炭、煤油和煤气等产物。

以下是七种常见的煤气化工艺的介绍。

1.固定床煤气化工艺：该工艺中，煤通过加热填充在固定的反应器中，在缺氧条件下进行气化。

在高温下，煤发生热解反应，生成固体残渣和一氧化碳、氢气等气体。

这些气体通常用于制造合成气或其他化学品。

2.流化床煤气化工艺：流化床煤气化工艺中，煤通过气化剂和促进剂的喷射，在气化炉内形成流体化床。

在床内，煤被高速的气流悬浮并在其表面上发生化学反应。

这种工艺适用于不同种类的煤，并能高效地产生合成气。

3.乌煤煤气化工艺：乌煤煤气化工艺是在低温和低压下对乌煤进行气化的一种方法。

乌煤是一种硬煤的变种，其含煤量高且易于破碎。

这种工艺能够产生较高浓度的一氧化碳和氢气，适用于燃料气和合成气的生产。

4. Lurgi煤气化工艺：Lurgi煤气化工艺采用干煤粉在喷射炉内与氧气和蒸汽进行气化。

这种工艺具有高效和灵活的特点，适用于各种煤种和煤粉尺寸。

其产气效率高，并且可以在高温下对产生的煤气进行分离和净化。

5. Koppers-Totzek煤气化工艺：Koppers-Totzek煤气化工艺是一种由德国公司开发的工艺。

该工艺利用煤在高温下与氧气和水蒸气进行反应，生成一氧化碳和氢气等气体。

这种工艺有助于减少硫化物和氨等有害物质的生成，并通过循环冷却来提高能源利用率。

6. Shell煤气化工艺：Shell煤气化工艺是一种高效的二代气化工艺，采用了先进的氧气冷喷射技术。

它将煤分解为焦炭和煤气，并将煤气用于合成气和其他化学品的生产。

该工艺具有高效能和较低的二氧化碳排放量。

7. Entrained Flow煤气化工艺：Entrained Flow煤气化工艺中，煤和氧气以高速混合，并通过特殊设计的喷射式燃烧器进行燃烧和气化。

这种工艺能够在高温下快速气化煤并生成高浓度的合成气。

国内外各种先进煤气化技术一、引言二、煤气化技术概述：2.1 固定层制气工艺（移动床）2.2 流化床气化工艺2.3 气流床气化工艺2.4 其他煤气化技术三、国内主流煤气化技术详解3.1 Lurgi（鲁奇）煤气化技术3.2 Texaco（德士古）煤气化技术3.3 Shell煤气化技术工艺3.4 GSP煤气化技术3.5 Dow煤气化工艺3.6 Texaco、Shell、GSP三种气化技术对比四、其它煤气化技术4.1 第三代煤气化技术4.2 组合气化炉煤气化法五、国内外煤气化的技术现状和发展趋势5.1 国外技术现状和发展趋势5.2 国内的技术现状和发展趋势5.3 国内工业化煤气化装置技术最新成果一、引言我国石油资源相对短缺，仅占化石能源探明储量的51.3％，开采量仅为世界开采量的21.4％，石油供需矛盾日益突出。

由于世界资源日趋减少，中东地区战乱不止，石油价格动荡不稳因此大量依赖石油进口将严重威胁我国国民经济的运行安全。

同时，我国煤炭资源丰富，探明可采储量2040亿t(2002年)。

煤炭在一次能源消费结构中占有主导地位，20世纪80年代以来一直在70％上下。

专家研究认为，在未来相当长时期内，一次能源消费结构中煤炭仍将居主导地位，到2050年将维持在50％以上。

目前国内发展煤气化合成化工产品的势头很旺特别是在产地,一批新的煤化工项目开始起步,老企业正以现代新技术改造传统落后的生产装置,以油为原料的大、中型合成氨厂开始进行煤代油的技术改造。

通过改造可以达到降低生产成本，改善环境状况之目的。

本文针对这一情况综合介绍国内煤气化技术现状，并对目前主流煤气化技术作一横向对比。

煤炭气化，即在一定温度、压力条件下利用气化剂(O2、H2O或CO2)与煤炭反应生成洁净合成气(CO、H2的混合物)，是对煤炭进行化学加工的一个重要方法，是实现煤炭洁净利用的关键。

煤炭气化技术，尤其是高压、大容量气流床气化技术，显示了良好的经济和社会效益，代表着发展趋势，是现在最清洁的煤利用技术，是洁净煤技术的龙头和关键。

几种煤气化技术介绍煤气化技术发展迅猛，种类很多，目前在国内应用的主要有：传统的固定床间歇式煤气化、德士古水煤浆气化、多元料浆加压气化、四喷嘴对置式水煤浆气化、壳牌粉煤气化、GSP气化、航天炉煤气化、灰熔聚流化床煤气化、恩德炉煤气化等等，下别分别加以介绍。

一 Texaco水煤浆加压气化技术德士古水煤浆加压气化技术1983年投入商业运行后，发展迅速，目前在山东鲁南、上海三联供、安徽淮南、山西渭河等厂家共计13台设备成功运行，在合成氨和甲醇领域有成功的使用经验。

Texaco水煤浆气化过程包括煤浆制备、煤浆气化、灰水处理等工序：将煤、石灰石（助熔剂）、添加剂和NaOH称量后加入到磨煤机中，与一定量的水混合后磨成一定粒度的水煤浆；煤浆同高压给料泵与空分装置来的氧气一起进入气化炉，在1300～1400℃下送入气化炉工艺喷嘴洗涤器进入碳化塔，冷却除尘后进入CO变换工序，一部分灰水返回碳洗塔作洗涤水，经泵进入气化炉，另一部分灰水作废水处理。

其优点如下：（1）适用于加压下（中、高压）气化，成功的工业化气化压力一般在4.0MPa 和6.5Mpa。

在较高气化压力下，可以降低合成气压缩能耗。

（2）气化炉进料稳定，由于气化炉的进料由可以调速的高压煤浆泵输送，所以煤浆的流量和压力容易得到保证。

便于气化炉的负荷调节，使装置具有较大的操作弹性。

（3）工艺技术成熟可靠，设备国产化率高。

同等生产规模，装置投资少。

该技术的缺点是：（1）由于气化炉采用的是热壁，为延长耐火衬里的使用寿命，煤的灰熔点尽可能的低，通常要求不大于1300℃。

对于灰熔点较高的煤，为了降低煤的灰熔点，必须添加一定量的助熔剂，这样就降低了煤浆的有效浓度，增加了煤耗和氧耗，降低了生产的经济效益。

而且，煤种的选择面也受到了限制，不能实现原料采购本地化。

（2）烧嘴的使用寿命短，停车更换烧嘴频繁（一般45～60天更换一次），为稳定后工序生产必须设置备用炉。

无形中就增加了建设投资。

国内外煤气化技术概述煤气化技术的研发已有200多年的历史，根据气化炉所使用的煤颗粒大小和颗粒在气化炉内的流动状态，气化炉总体上分为三类，即以鲁奇为代表的固定床气化炉、以U—Gas、灰熔聚为代表的流化床气化炉和以德士古、壳牌为代表的气流床气化炉。

1．1 鲁奇固定床气化技术鲁奇固定床气化技术产生于20世纪40年代，由鲁奇公司开发。

鲁奇炉以8～50mm粒度、活性好、不黏结的无烟煤、烟煤或褐煤为原料，煤从气化炉的项部加入，而气化剂从炉子的下部供入，因而气固间为逆向流动，随着反应的进行，煤在气化炉内缓慢移动。

鲁奇固定床气化的压力可达3．0MPa，气化温度为900～1050℃，单炉投煤量一般为1000ffd(最大可达1920ffd)，采用固态排渣方式。

典型的鲁奇固定床气化炉对燃料的要求比较高，尤其不宜使用焦结性煤。

由于气化温度较低，产生的煤气中不可避免的含有大量的沥青、焦油，因此需要对粗煤气进行分离净化。

为简化复杂的粗煤气净化流程，提高气化效率，英国煤气公司在固作态排渣鲁奇炉的基础上，进一步提高了气化温度，以强化气化过程，发展成液态排渣鲁奇炉⋯。

鲁奇气化炉起初主要用于生产城市煤气，后发展到生产合成油、氨、甲醇等，以及燃气。

我国云南解化集团等许多单位采用该技术用于合成氨。

由于鲁奇气化炉生产合成气时，气体成分中甲烷含量高(8～10％)，且含焦油、酚等物质，气化炉后需要设置废水处理及回收、甲烷分离转化装置，用于生产合成气生产流程长、投资大，因此单纯生产合成气较少采用鲁奇气化炉。

1．2 GSP气流床气化技术GSP工艺技术由前民主德国的德意志燃料研究所开发，始于20世纪70年代末。

GSP气化炉由烧嘴、冷壁气化室和激冷室组成。

烧嘴为内冷多通道的多用途烧嘴，冷却水分别在物料的内中、中外层之间和外层之外，冷却方式比较均匀，可以使烧嘴温度保持在较低水平。

固体气化原料被碾磨为不大于0．5mm的粒度后，经过干燥，通过浓相气流输入系统送至烧嘴。

13种煤气化工艺的优缺点及比较有煤炭资源的地方都在规划以煤炭为原料的建设项目，这些项目都碰到亟待解决原料选择问题和煤气化制合成气工艺技术方案的选择问题。

现就适合于大型煤化工的比较成熟的几种煤气化技术作评述，供大家参考。

1、常压固定层间歇式无烟煤（或焦炭）气化技术这是目前我国生产氮肥的主力军之一，其特点是采用常压固定层空气、蒸汽间歇制气，要求原料为25-75mm的块状无烟煤或焦炭，进厂原料利用率低，单耗高、操作繁杂、单炉发气量低、吹风气放空对大气污染严重。

从发展看，属于将逐步淘汰的工艺。

2、常压固定层间歇式无烟煤（或焦炭）富氧连续气化技术这是从间歇式气化技术发展过来的，其特点是采用富氧为气化剂，原料可采用8-10mm粒度的无烟煤或焦炭，提高了进厂原料利用率，对大气无污染、设备维修工作量小、维修费用低，适合于有无烟煤的地方，对已有常压固定层间歇式气化技术的改进。

3、鲁奇固定层煤加压气化技术主要用于气化褐煤、不粘结性或弱粘结性的煤，要求原料煤热稳定性高、化学活性好、灰熔点高、机械强度高、不粘结性或弱粘结性，适用于生产城市煤气和燃料气，不推荐用以生产合成气。

4、灰熔聚流化床粉煤气化技术中科院山西煤炭化学研究所的技术，2001年单炉配套20kt/a合成氨工业性示范装置成功运行，实现了工业化，其特点是煤种适应性宽，可以用6-8mm以下的碎煤，属流化床气化炉，床层温度达1100℃左右，中心局部高温区达到1200-1300℃，煤灰不发生熔融，而只是使灰渣熔聚成球状或块状排出。

床层温度比恩德气化炉高100-200℃，所以可以气化褐煤、低化学活性的烟煤和无烟煤，以及石油焦，投资比较少，生产成本低。

缺点是气化压力为常压，单炉气化能力较低，产品中CH4含量较高（1%-2%），环境污染及飞灰综合利用问题有待进一步解决。

此技术适用于中小氮肥厂利用就地或就近的煤炭资源改变原料路线。

5、恩德粉煤气化技术恩德炉实际上属于改进后的温克勒沸腾层煤气化炉，适用于气化褐煤和长焰煤，要求原料为不粘结或弱粘结性、灰分小于25%-30%，灰熔点高（ST大于1250℃）、低温化学活性好的煤。

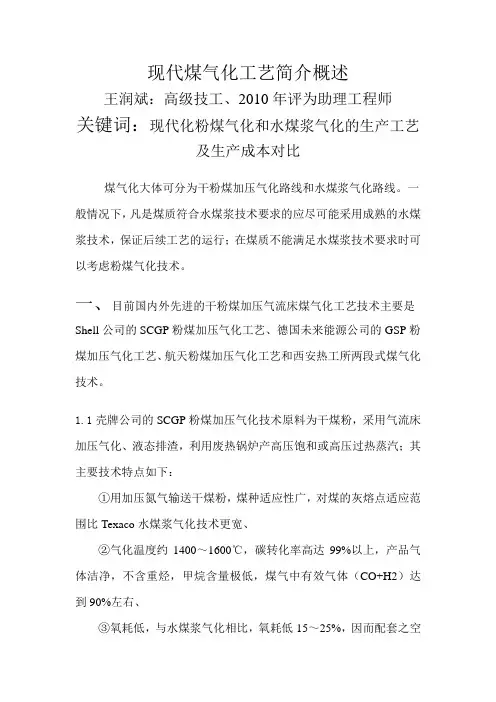

现代煤气化工艺简介概述王润斌：高级技工、2010年评为助理工程师关键词：现代化粉煤气化和水煤浆气化的生产工艺及生产成本对比煤气化大体可分为干粉煤加压气化路线和水煤浆气化路线。

一般情况下，凡是煤质符合水煤浆技术要求的应尽可能采用成熟的水煤浆技术，保证后续工艺的运行；在煤质不能满足水煤浆技术要求时可以考虑粉煤气化技术。

一、目前国内外先进的干粉煤加压气流床煤气化工艺技术主要是Shell公司的SCGP粉煤加压气化工艺、德国未来能源公司的GSP粉煤加压气化工艺、航天粉煤加压气化工艺和西安热工所两段式煤气化技术。

1.1壳牌公司的SCGP粉煤加压气化技术原料为干煤粉，采用气流床加压气化、液态排渣，利用废热锅炉产高压饱和或高压过热蒸汽；其主要技术特点如下：①用加压氮气输送干煤粉，煤种适应性广，对煤的灰熔点适应范围比Texaco水煤浆气化技术更宽、②气化温度约1400～1600℃，碳转化率高达99%以上，产品气体洁净，不含重烃，甲烷含量极低，煤气中有效气体（CO+H2）达到90%左右、③氧耗低，与水煤浆气化相比，氧耗低15～25%，因而配套之空分装置投资可减少。

④单炉生产能力大，日处理煤量可达2000吨以上。

⑤冷煤气效率可达到78～83%。

⑥气化炉采用水冷壁结构，无耐火砖衬里，维护量较少，气化炉内无传动部件，运转周期长，无需备用炉。

⑦气化炉烧嘴及控制系统安全可靠。

Shell公司气化烧嘴设计寿命为8000小时，Demkolec电厂使用烧嘴4年中未出现问题．⑧炉渣可用作水泥渗合剂或道路建造材料。

气化炉高温排出的熔渣经激冷后成玻璃状颗粒，性质稳定，对环境几乎没有影响。

气化污水中含氰化物少，容易处理。

虽然Shell干煤粉气化技术具有许多优点，但是但shell系统庞大，流程长，设备投资大，锅炉系统存在积灰、堵渣现象。

关键设备基本依赖进口，尤其是特殊阀门、气化炉内件和燃烧器，由于必须依赖进口，每年的备品备件费用较高，开车运行的成本费用也相对较高。

国内外煤气化技术比较随着煤炭资源的日益短缺，煤的高效利用已成为世界各国关注的重点。

煤气化技术，将煤转化为可燃气体并用于热能、电力和化学前驱体等领域，是当前实现煤高效清洁利用的重要技术之一。

本文将比较国内外煤气化技术的发展现状、技术路线和应用前景。

一、发展现状国内煤气化技术大多起步较晚，主要集中在购买国外设备和技术转化方面。

目前，中国已拥有天然气化工、华能大庆气化、山东诸城气化等多家成熟的煤炭气化企业。

其中，天然气化工主要生产合成气、氢气、苯乙烯等高附加值产物，煤气化率可达到92%以上。

华能大庆气化项目，煤气化率达到了80%以上，年生产合成气、苯乙烯、丙烯、氢气等150万吨。

山东诸城气化项目可生产甲醇、甲醛、乙醇、合成天然气和合成油等。

同时，国内目前正在进行的煤气化项目还有多个，如鄂尔多斯兴隆煤气化、华电集团新能源与煤制氢等。

而国外煤气化技术研究与应用较早，煤气化率和产物种类也较为丰富。

美国、德国、日本、澳大利亚等国家的煤气化技术都十分成熟，其中美国的煤气化产业发展历史最久，技术和产业规模也最大。

美国能源部现有10多个煤气化项目，年产能均在100万吨以上，产物种类包括合成天然气、液体燃料、合成酒精、硫酸、氮肥、尿素、润滑油和化肥等。

二、技术路线国内煤气化技术路线主要有三种：固定床煤气化技术、流化床煤气化技术和煤浆气化技术。

其中，固定床煤气化技术为中国比较成熟的技术路线，常用于生产油制气。

流化床煤气化技术则常用于生产合成气和聚烯烃等化工产品，煤浆气化技术则更适用于城市垃圾热解和冶金煤气化等领域。

目前，煤浆气化技术在国内尚处于探索阶段，需要进一步进行实验研究和工程应用。

而国外煤气化技术路线更为多样化，包括了上文提到的固定床、流化床、煤浆气化以及自动旋转床、堆积流化床、内循环流化床、熔融盘煤气化等。

三、应用前景煤气化技术的应用前景广阔。

其一是消费后果，煤气化技术生产的氢气、合成气、甲醇等化学中间体和化学品可以替代天然气和石油制品，进而推进煤的多元化消费。
