ZSYD-Z 智能工频耐压试验装置

操作说明书ZN-YD工频耐压试验成套装置武汉中能新仪电气有限公司目录一、概述 (2)二、产品特点 (2)四、技术指标 (5)五、接线及工作原理 (7)五、面板结构说明 (11)六、操作指南 (12)七、产品维护 (15)八、注意事项 (16)ZN-YD工频耐压试验成套装置一、概述工频耐压试验是鉴定电力设备绝缘强度的最严格、最有效和最直接的方法。

它能检查出那些危险性较大的集中缺陷，对判断电力设备能否继续参加运行具有决定性作用，是保证设备绝缘水平、避免发生绝缘事故的重要手段。

本装置是根据国家最新电力行业标准而设计的、性能先进的耐压试验设备，用于对各种电器产品、电气元件、绝缘材料等进行规定电压下的绝缘强度试验，以考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量过电压的能力。

二、产品特点1.监视功能：高压电压低压电流零位指示电源指示工作指示计时指示2.保护功能：过流保护、零位启动保护、声光语言报警提醒3.采用新型时间继电器，计时范围更广（1S～99H）4.采用新型电流继电器，更精确、更可靠，确保人身及设备安全。

5.试验变压器高压线圈为圆筒多层塔式，由优质聚酯漆包线及高耐压值绝缘材料绕制而成。

6.试验变压器（5kVA以上）装有可移动的铁轮。

具有重量轻、体积小、移动方便、性能优越等特点。

三、设备组成1、选型配置标准配置□分体式操作部分：□箱式(不大于5kVA)/□台式容量：kVA（小于200kVA）输入：□AC220V/□AC380V试验变压器：□交流/□交直流□油变/□干变/□气变容量：kVA（小于200kVA）输出：AC kV(小于300kVA)□一体式□箱式（不大于20kV）/□台式(不大于30kV)容量：kVA(小于300kVA)输入：□AC220V/□AC380V输出：AC kV(不大于30kV)客户选配□标准高压分压器□保护球隙□直流微安表□放电棒□保护水阻□高压滤波电容其它：2、对应实物控制箱油浸式变压器一套控制台油浸式变压器一套控制箱控制台油变气变干变四、技术指标1、使用条件：（1）工作场所应无严重影响绝缘的气体、蒸汽、化学性尘埃及其它爆炸性和腐蚀性介质。

二次回路工频耐压装置是一种用于对各种电器产品、电气元件、绝缘材料等进行规定电压下的绝缘强度试验的智能型耐压试验设备。

该设备可以考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量过电压的能力。

广泛应用于电工制造部门、电力运行部门、科研单位和高等院校。

二次回路工频耐压装置的主要特点包括：
采用先进的微电脑控制技术，实现了智能化操作，提高了试验的准确性和可靠性。

具有多种保护功能，如过压、过流、短路等保护功能，确保了试验的安全性和稳定性。

采用大屏幕液晶显示，可以实时显示试验过程和结果，方便观察和记录。

具有自动升压、降压功能，可以自动完成试验过程，提高了工作效率。

结构紧凑、外观美观大方，方便携带和移动。

二次回路工频耐压装置广泛应用于各种电器产品的绝缘强度试验，如变压器、互感器、发电机、电动机、电缆等。

同时，该设备也可以用于科研单位和高等院校的实验室中，进行电气元件的绝缘性能研究和教学实验。

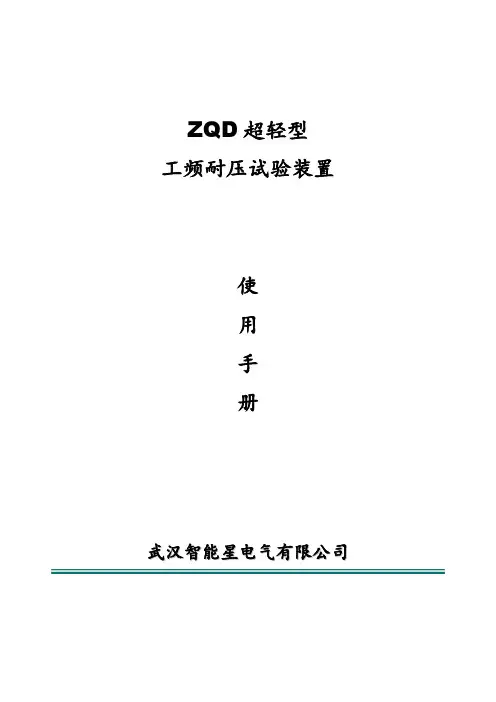

ZQD超轻型工频耐压试验装置使用手册武汉智能星电气有限公司目录ZQD系列超轻型工频耐压试验装置 (2)一、概述 (2)二、结构 (2)三、工作原理 (2)四、绕组电路图 (3)五、型号说明 (3)六、技术要求 (3)七、试验设备的选择 (4)八、使用方法及注意事项 (6)九、设备的维修和保养 (7)十、接线示意图附后 (8)YDQ5/50试验变压器控制箱使用说明书 (9)一．产品用途 (9)二．产品特点 (9)三．技术指标 (9)四．调压控制箱结构示意图 (10)五．使用方法 (10)六．报警提示 (12)七．注意事项 (12)八、售后服务 (12)ZQD系列超轻型工频耐压试验装置一、概述YDQ系列高压试验变压器作为高压试验设备的主机，与控制系统、调压器、保护装置等组合，对电气产品、设备、元器件和绝缘材料等进行工频耐压试验，以考核被试品的绝缘水平，并可及早发现被试品的局部缺陷及衡量被试品承受内、外部过电压的能力。

其特点是体积小、重量轻、安装使用方便。

二、结构YDQ系列高压试验变压器为户内式设备，铁芯采用优质冷轧取向硅钢片，结构为芯式、横式放置，芯柱上同心地装有低压绕组、测量绕组、屏蔽、高压绕组。

高压绕组为多层宝塔式梯形结构、低压绕组为圆筒式结构，屏蔽连同铁芯一起接地。

油箱底部设有移动脚轮（5kVA以下无脚轮），可在地面任意移动，便于实验室和野外现场作业。

三、工作原理将电源接入控制系统，经调压器至轻型试验变压器的初级绕组，根据电磁感应原理，按初、次级绕组变压比关系，改变输入电压，以获得试验所需的输出电压。

四、绕组电路图1、无测量绕组2、有测量绕组五、型号说明六、技术要求1、正常使用条件：（1）海拔高度：变压器安装地点的海拔高度不超过1000m。

当海拔超过1000m 时，变压器的外绝缘分级按2500m（大于1000m到2500m）及4000m（大于2500m到4000m）两级。

（2）环境温度：最高气温＋40℃，最高日平均气温＋30℃，最高年平均气温＋20℃，最低气温－5℃（户内式），－25℃（户外式）。

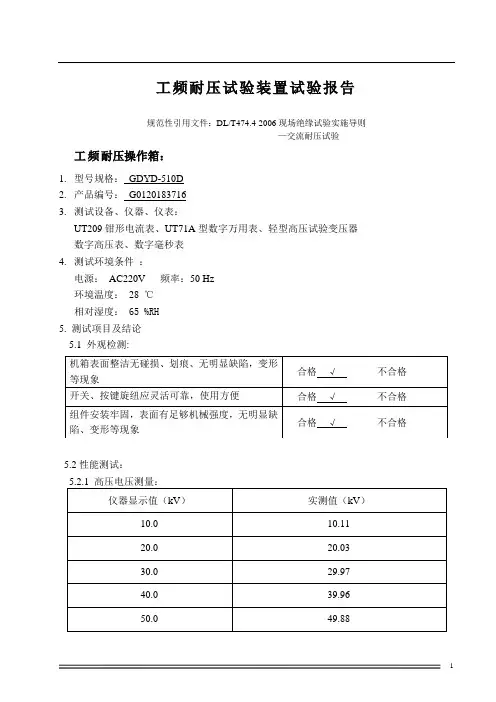

工频耐压试验装置试验项目以工频耐压试验装置试验项目为标题，本文将详细介绍工频耐压试验装置的试验项目及其作用。

一、试验项目及作用工频耐压试验装置是用于电气设备或电子产品的工频耐压试验的设备。

它主要用于检测设备在正常工作电压下的绝缘性能，以确保设备在正常使用过程中不会发生电击、火灾等危险情况。

下面将详细介绍工频耐压试验装置的试验项目及其作用。

1. 工频耐压试验工频耐压试验是对设备在正常工作电压下的绝缘性能进行检测。

通过施加额定工作电压的工频电压，检测设备的绝缘材料和结构是否能够承受正常工作电压的压力，以防止电气设备或电子产品在使用过程中发生绝缘击穿现象。

2. 泄漏电流试验泄漏电流试验是对设备的绝缘性能进行检测。

通过施加额定工作电压的工频电压，测量设备绝缘材料或结构中的泄漏电流。

泄漏电流越小，说明绝缘性能越好，设备越安全可靠。

3. 绝缘电阻试验绝缘电阻试验是对设备的绝缘性能进行检测。

通过施加额定工作电压的工频电压，测量设备绝缘材料或结构的绝缘电阻。

绝缘电阻越大，说明绝缘性能越好，设备越安全可靠。

4. 面间放电试验面间放电试验是对设备的绝缘性能进行检测。

通过施加额定工作电压的工频电压，在设备的两个绝缘面之间进行放电试验，以检测设备绝缘性能是否能够在正常工作电压下防止放电现象的发生。

5. 波形试验波形试验是对设备的绝缘性能进行检测。

通过施加额定工作电压的工频电压，观察设备在电压波形下的绝缘性能。

波形试验可以检测设备在不同电压波形下的绝缘性能，以确保设备在各种工况下都能够正常工作。

二、结论工频耐压试验装置的试验项目包括工频耐压试验、泄漏电流试验、绝缘电阻试验、面间放电试验和波形试验。

这些试验项目的目的都是为了检测设备在正常工作电压下的绝缘性能，以确保设备在使用过程中的安全可靠性。

通过使用工频耐压试验装置进行这些试验项目，可以有效地提高设备的绝缘性能，减少电气事故的发生，确保设备的正常运行。

工频耐压试验装置的适用工频耐压试验装置是一种用于检测电气设备在正常工作状态下，能否承受指定电压的工具，也可以用于测试电器制品的绝缘性能。

这种装置在不同领域有着广泛的应用，如电力系统、铁路、通讯、电子、国防等，下面就它的应用范围进行简要介绍：电力系统在电力系统中，无论是输电还是配电，都需要使用大量的高压电缆和绝缘设备。

这些设备和电缆需要定期进行工频耐压试验，以确保其正常运行和保证电网的稳定性。

同时，在电力系统的安装和调试阶段，也需要使用工频耐压试验装置进行可靠性测试，确保各种设备在高电压环境下工作的安全和稳定性。

铁路铁路电气设备的工作特性决定了其保持高电压下稳定工作的重要性。

铁路系统广泛使用工频耐压试验装置来检测电力设备和电缆的绝缘性能，以确保其在真实环境中的可靠性。

同时，在调试和检修阶段，铁路系统也需要使用工频耐压试验装置来测试各种设备的安全和稳定性。

通讯、电子等通讯和电子设备在正常工作状态下，常常处于高电压环境中。

使用工频耐压试验装置可以确保这些设备在正常工作状态下的安全性和稳定性。

特别是在高频率的电路中，这种测试装置可以对电路的绝缘性能进行准确地测试，查找漏电和故障等问题。

国防国防领域对于电气设备的可靠性和稳定性要求更高。

在这个行业中，工频耐压试验装置不仅用于测试通用电器设备，如高压电缆和变压器等，还用于测试特种设备，如雷达和电磁干扰器等。

这些设备经常处于高电压和强电场中，而工频耐压试验装置可以确保这些设备在抗击强电场和电压涌动等复杂环境中的正常工作。

综上所述，工频耐压试验装置应用范围广泛，可以用于各种电气设备和电缆的绝缘性能测试，以确保这些设备在高电压环境下的安全性和稳定性。

同时，它也是许多重要领域的必备测试设备。

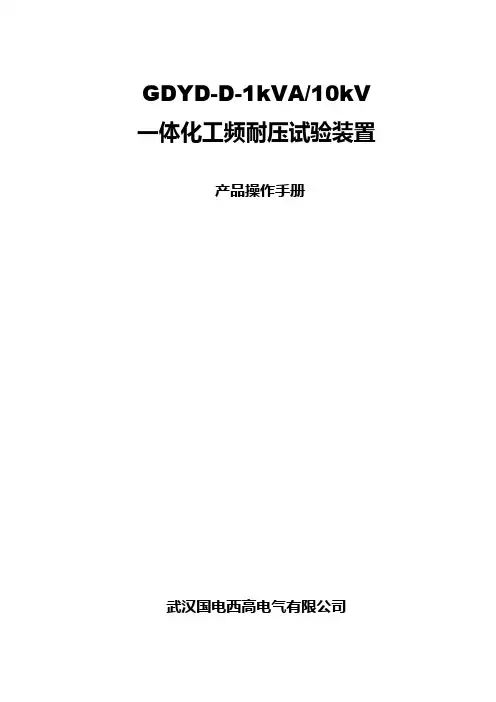

GDYD-D-1kVA/10kV 一体化工频耐压试验装置产品操作手册武汉国电西高电气有限公司尊敬的用户：感谢您购买本公司GDYD-D-1kVA/10kV一体化工频耐压试验装置。

在您初次使用该产品前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。

我们的宗旨是不断地改进和完善公司的产品，如果您有不清楚之处，请与公司售后服务部联络，我们会尽快给您答复。

注意事项由于输入输出端子、测试柱等均有可能带电压，您在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！●请勿在易爆环境中操作！●请勿在潮湿环境下操作!●防止火灾或人身伤害！●保持产品表面清洁和干燥。

●只有合格的技术人员才可执行维修！●检查仪器、安装等性能发现异常及时反馈，确认完好后方可使用。

●如怀疑本产品有损坏，请本公司维修人员进行检查，切勿继续操作。

●正确接线，接线顺序必须是仪器首先可靠接地，再来接其他的线。

●对于大型试验，一般都应先进行空升试验。

即不接试品时升压至试验电压，校对各种表计，调整球间隙。

●试验人员与高压带电体保持安全距离。

●产品有电时，请勿触摸裸露的接点和部位。

●升压及降压过程应匀速，不要忽快忽慢。

●电压必须回零后断电；如是直流耐压试验，试验完毕后，必须用放电棒对被试品彻底放电后，才能拆除接线。

●试验完毕或人员离开必须及时断电。

本手册内容如有更改，恕不通告。

没有武汉国电西高电气有限公司的书面许可，本手册任何部分都不许以任何（电子的或机械的）形式、方法或以任何目的而进行传播。

目录一、概述 (5)二、产品特点 (5)三、技术指标 (6)四、工作原理 (6)五、面板结构说明 (7)六、操作指南 (7)七、产品维护 (10)八、注意事项 (11)九、售后服务 (11)GDYD-D-1kVA/10kV一体化工频耐压试验装置一、概述耐压试验装置是鉴定电力设备绝缘强度的最严格、最有效和最直接的方法。

它能检查出那些危险性较大的集中缺陷，对判断电力设备能否继续参加运行具有决定性作用，是保证设备绝缘水平、避免发生绝缘事故的重要手段。

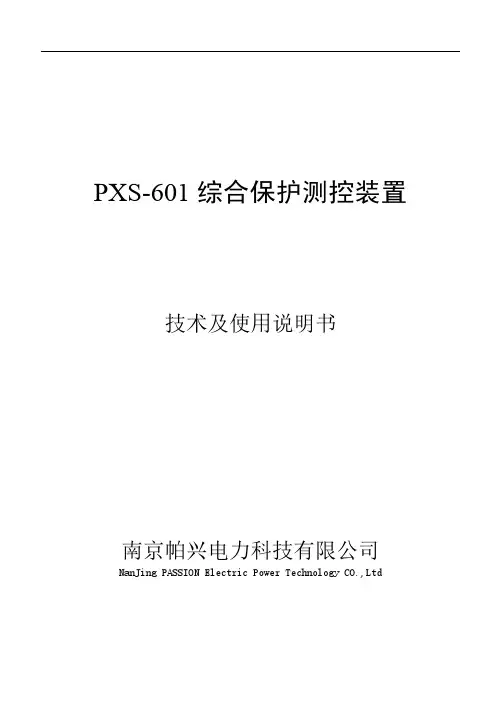

PXS-601综合保护测控装置技术及使用说明书南京帕兴电力科技有限公司NanJing PASSION Electric Power Technology CO.,Ltd出厂默认设定：目录第一章概述 (1)1.1产品适用范围 (1)1.2产品特点 (1)第二章主要参数和技术指标 (2)2.1技术参数 (2)2.2正常工作大气参数 (2)2.3绝缘性能 (3)2.4电磁兼容 (3)2.5机械性能 (3)2.6实施标准 (4)第三章装置外观及安装 (5)3.1产品外观示意图 (5)3.2外形尺寸图（单位：MM） (5)3.3开孔安装尺寸图（单位：MM） (5)第四章主要功能 (6)4.1线路保护测控装置 (6)4.1.1启动元件说明 (7)4.1.2 保护功能 (7)4.1.3 定值及压板说明 (13)4.1.4 原理接线图 (15)4.2厂用变保护测控装置 (16)4.2.1启动元件说明 (16)4.2.2 保护功能 (16)4.2.3 定值及压板说明 (20)4.2.4原理接线图 (22)4.3电动机保护测控装置 (23)4.3.1启动元件说明 (23)4.3.2保护功能 (23)4.3.3 定值及压板说明 (29)4.3.4 原理接线图 (31)第五章装置背板定义图 (32)第六章操作使用说明 (32)6.1信号灯说明 (32)6.2按键说明 (32)6.3保护类型切换说明 (33)6.4液晶显示说明 (34)6.4.1 正常运行显示 (34)6.4.2动作报告显示 (34)6.5菜单使用说明 (34)6.5.1 刻度显示 (35)6.5.2 开入显示 (35)6.5.3 开出检测 (36)6.5.4 事故追忆 (36)6.5.5 保护定值 (37)6.5.6 压板设置 (38)6.5.7参数设置 (38)6.5.8 版本信息 (40)第七章常见故障及解决方法 (41)第一章概述1.1产品适用范围PXS-601微机综合保护测控装置适用于工业和民用20kV及以下电压等级的线路、厂用变及电动机的保护和测控，用户可根据需要自行切换线路、厂用变或电动机保护程序。

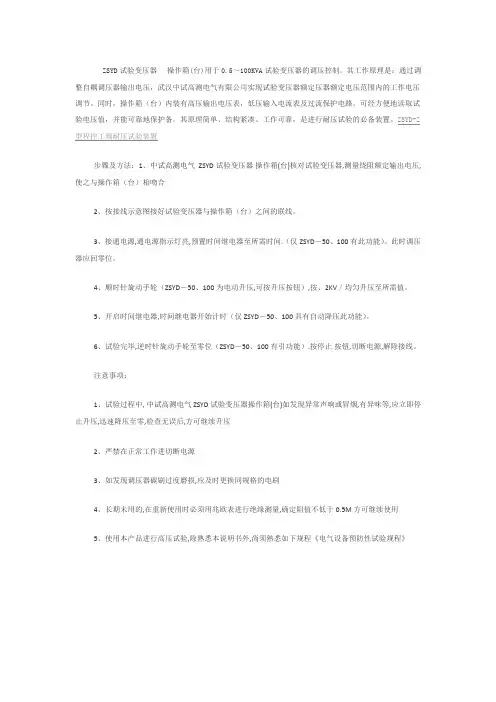

ZSYD试验变压器操作箱(台)用于0.5～100KVA试验变压器的调压控制。

其工作原理是：通过调整自耦调压器输出电压，武汉中试高测电气有限公司实现试验变压器额定压器额定电压范围内的工作电压调节。

同时，操作箱（台）内装有高压输出电压表，低压输入电流表及过流保护电路。

可经方便地读取试验电压值，并能可靠地保护备。

其原理简单、结构紧凑、工作可靠，是进行耐压试验的必备装置。

ZSYD-Z型程控工频耐压试验装置
步骤及方法：1、中试高测电气ZSYD试验变压器操作箱(台)核对试验变压器,测量绕阻额定输出电压,使之与操作箱（台）相吻合
2、按接线示意图接好试验变压器与操作箱（台）之间的联线。

3、接通电源,通电源指示灯亮,预置时间继电器至所需时间.（仅ZSYD－50、100有此功能）。

此时调压器应回零位。

4、顺时针旋动手轮（ZSYD－50、100为电动升压,可按升压按钮）,按、2KV／均匀升压至所需值。

5、开启时间继电器,时间继电器开始计时（仅ZSYD－50、100具有自动降压此功能）。

6、试验完毕,逆时针旋动手轮至零位（ZSYD－50、100有引功能）.按停止按钮,切断电源,解除接线。

注意事项：
1、试验过程中,中试高测电气ZSYD试验变压器操作箱(台)如发现异常声响或冒烟,有异味等,应立即停止升压,迅速降压至零,检查无误后,方可继续升压
2、严禁在正常工作进切断电源
3、如发现调压器碳刷过度磨损,应及时更换同规格的电刷
4、长期未用的,在重新使用时必须用兆欧表进行绝缘测量,确定阻值不低于0.5M方可继续使用
5、使用本产品进行高压试验,除熟悉本说明书外,尚须熟悉如下规程《电气设备预防性试验规程》。

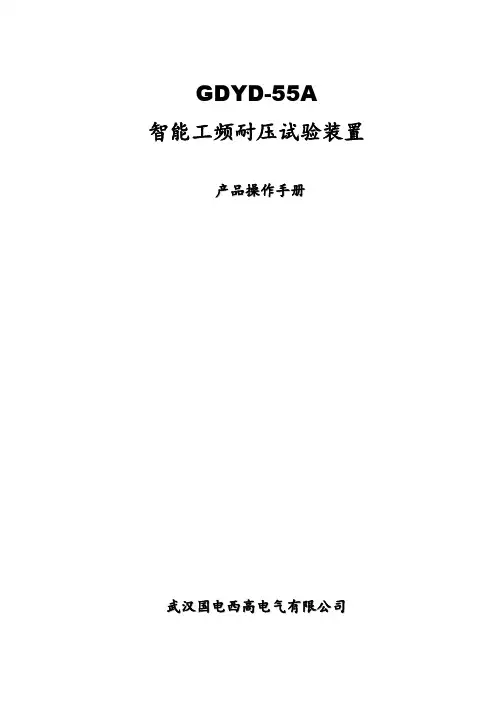

GDYD-55A智能工频耐压试验装置产品操作手册武汉国电西高电气有限公司尊敬的用户：感谢您购买本公司GDYD-55A智能工频耐压试验装置。

在您初次使用该产品前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。

我们的宗旨是不断地改进和完善公司的产品，如果您有不清楚之处，请与公司售后服务部联络，我们会尽快给您答复。

注意事项由于输入输出端子、测试柱等均有可能带电压，您在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！●检查仪器、安装等性能发现异常及时反馈，确认完好后方可使用。

●如怀疑本产品有损坏，请本公司维修人员进行检查，切勿继续操作。

●正确接线，接线顺序必须是仪器首先可靠接地，再来接其他的线。

●对于大型试验，一般都应先进行空升试验。

即不接试品时升压至试验电压，校对各种表计，调整球间隙。

●试验人员与高压带电体保持安全距离。

●产品有电时，请勿触摸裸露的接点和部位。

●升压及降压过程应匀速，不要忽快忽慢。

●电压必须回零后断电；如是直流耐压试验，试验完毕后，必须用放电棒对被试品彻底放电后，才能拆除接线。

●试验完毕或人员离开必须及时断电。

●请勿在易爆环境中操作！●请勿在潮湿环境下操作!●防止火灾或人身伤害！●保持产品表面清洁和干燥。

●只有合格的技术人员才可执行维修！本手册内容如有更改，恕不通告。

没有武汉国电西高电气有限公司的书面许可，本手册任何部分都不许以任何（电子的或机械的）形式、方法或以任何目的而进行传播。

目录一、概述 (5)二、产品特点 (5)三、技术指标 (6)四、面板功能说明 (8)五、控制台试验接线图 (9)六、软件界面操作使用说明 (10)七、产品维护 (15)八、注意事项 (16)九、售后服务 (17)GDYD-55A智能工频耐压试验装置一、概述GDYD-55A智能工频耐压试验装置是根据国家最新电力行业标准而设计的、性能先进的智能型耐压试验设备，用于对各种电器产品、电气元件、绝缘材料等进行规定电压下的绝缘强度试验，以考核产品的绝缘水平，发现被试品的绝缘缺陷，衡量过电压的能力。

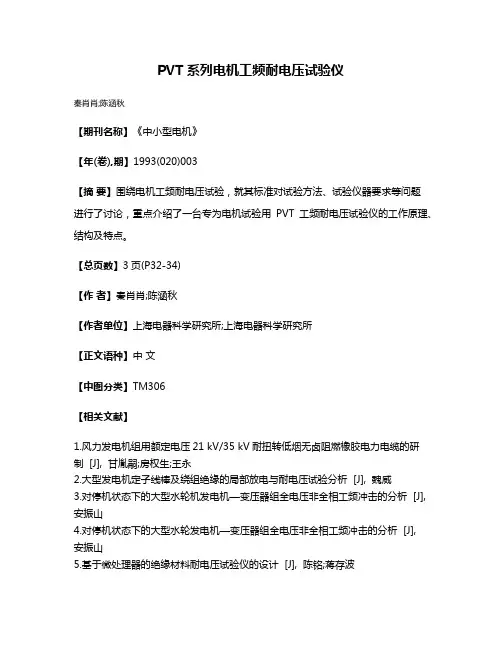

PVT系列电机工频耐电压试验仪
