4.1.1封隔器的分类及型号编制⑴封隔器的分类封隔器封隔件实现密封的方式进行分类。
自封式：靠封隔件外径与套管内径的过盈和工作压差实现密封的封隔器。
压缩式：靠轴向力压缩封隔件，使封隔件外径变大实现密封的封隔器。
扩张式：靠径向力作用于封隔件内腔，使封隔件外径扩大实现密封的封隔器。
组合式：由自封式、压缩式、扩张式任意组合实现密封的封隔器。
⑵封隔器型号编制编制方法：按封隔器分类代号、固定方式代号、坐封方式代号、解封方式代号及封隔器钢体最大外径、工作温度/工作压差六个参数依次排列，进行型号编制，其形式如下：SHAPE \* MERGEFORMAT图 8代号说明：分类代号：用分类名称第一个汉字的汉语拼音大写字母表示，组合式用各式的分类代号组合表示。
见表2。
表2 分类代号固定方式代号：用阿拉伯数字表示，见表3。
表3 固定方式代号坐封方式代号：用阿拉伯数字表示，见表4。
表4 坐封方式代号解封方式代号：用阿拉伯数字表示，见表5。
表5 解封方式代号钢体最大外径：用阿拉伯数字表示，单位为毫米(mm)。
工作温度：用阿拉伯数字表示，单位为摄氏度(℃)。
工作压差：用阿拉伯数字表示，单位为兆。
4.2常用分层注水工具的结构、原理4.2.1封隔器随着现场井况的变化，封隔器也随之逐步改进，形成了多种多样的、满足各种条件的封隔器。
但其最基本的原理都是相通的。
下面介绍几种最基本的封隔器的结构和原理。
⑴ Y211封隔器①结构：见图9。
图9 Y211封隔器1-上接头 2-调节环 3-“O”型圈 4-边胶筒 5-隔环 6-中胶筒 7-中心管 8-楔形体帽 9-档环 10-防松螺钉 11- 楔形体12-防松螺钉 13-限位螺钉 14-卡瓦 15-大卡瓦档环 16-固定螺钉 17-连接环 18-小卡瓦档块 19-防松螺钉 20-护罩 21-弹簧 22-锁环套 23-档球套24-档球 25-顶套 26-扶正体 27-压环 28-摩擦块 29-压簧 30-限钉压环 31-滑环 32-轨道销钉 33-防松螺钉 34-下接头②工作原理：(运动轨迹是花键槽，短槽上死点A，长槽上死点C，B过渡点)坐封：按所需坐封高度上提管柱后下放管柱，由件26～30组成的扶正器依靠弹簧29的弹力造成摩擦块28与套管壁的摩擦力，扶正器则沿中心管7轨迹槽运动，轨道销钉32从原来的短槽上死点A经过B到达长槽上死点C的坐封位置。
各种封隔器的结构与工作原理用途与特点一、各种封隔器的结构与工作原理1.气动隔离器：气动隔离器是利用气动装置进行封隔的装置。
其结构由隔离体、密封垫、压盘、气动装置等组成。
工作时，通过气动装置将隔离体与密封垫压紧，实现密封。
2.电磁隔离器：电磁隔离器是利用电磁力产生封隔效果的装置。
其结构由电磁铁、密封垫等组成。
当电磁铁带有电流时，会产生磁场，将隔离体与密封垫吸附在一起，实现封隔。
3.机械隔离器：机械隔离器是通过机械原理实现封隔效果的装置。
常见的机械隔离器包括翻板阀、球阀等。
通过手动或自动操作，改变阀门内部的结构以实现开关，达到封隔的目的。
4.膜片隔离器：膜片隔离器通过薄膜的弯曲变形实现封隔效果的装置。
其结构由薄膜片、密封环等组成。
隔离时，薄膜片受到压力差的作用而弯曲，将两侧的介质隔离开来，实现封隔。
5.液动隔离器：液动隔离器是利用液体压力实现封隔效果的装置。
其结构由液动缸、隔离体、密封垫等组成。
通过液动装置提供的高压液体，将隔离体与密封垫压实，实现封隔。
1.气动隔离器：适用于高压、高温、腐蚀性介质的封隔，具有密封可靠、操作方便、适用范围广等特点。
2.电磁隔离器：适用于液体、气体等介质的封隔，具有封隔效果好、韧性强、安装方便等特点。
3.机械隔离器：适用于液体、气体的封隔，具有结构简单、密封可靠、操作方便等特点。
4.膜片隔离器：适用于高温、高压、腐蚀性等介质的封隔，具有耐高压抗冲击、密封可靠、使用寿命长等特点。
5.液动隔离器：适用于液体、气体等介质的封隔，具有密封性好、结构紧凑、使用寿命长等特点。
综上所述，各种封隔器都具有封隔效果好、操作方便、安全可靠等性能，但适用于不同介质和工况的封隔需求。
因此在实际应用中，需要根据具体情况选择合适的封隔器。
一、概述k341封隔器是一种常见的工业设备，用于隔离流体或气体在管道中的流动。
它具有复杂的结构和精密的工作原理，广泛应用于石油、化工、制药等行业。
本文将对k341封隔器的结构和工作原理进行详细介绍，希望能够帮助读者对该设备有更深入的了解。
二、k341封隔器的结构1. 主体结构k341封隔器的主体结构通常由壳体、阀芯、密封件等部件组成。
壳体为封隔器的外壳，用于承受管道内部流体或气体的压力。
阀芯是封隔器的关键部件，通过对阀芯的控制来实现流体或气体的开启或关闭。
密封件则起着密封作用，防止流体或气体泄漏。
2. 驱动结构k341封隔器的驱动结构通常由电动驱动、气动驱动或手动驱动等形式。
电动驱动是指通过电机驱动阀芯的开启或关闭，气动驱动则是通过压缩空气驱动阀芯，而手动驱动则是通过人工操作实现。
3. 辅助结构除了主体结构和驱动结构外，k341封隔器通常还配备有位置指示器、手动紧急操作装置、阀盖等辅助结构，以便于操作和维护。
三、k341封隔器的工作原理1. 开启状态当k341封隔器处于开启状态时，阀芯与管道对齐，流体或气体可以自由通过管道流动。
电动驱动、气动驱动或手动驱动等方式可以实现阀芯的开启，并通过位置指示器等辅助结构来监测阀芯的位置。
2. 关闭状态当k341封隔器需要关闭时，阀芯被移动到管道中间位置，阻止了流体或气体的进出。
阀芯的关闭可以通过电动驱动、气动驱动或手动驱动等方式来实现，同时辅助结构可以提供手动紧急操作装置，以应对紧急情况。
3. 密封性能k341封隔器的工作原理还包括其密封性能。
密封件在封隔器的关闭状态下起着重要作用，有效防止了流体或气体的泄漏。
四、k341封隔器的应用k341封隔器广泛应用于石油、化工、制药等行业的生产流程中，如蒸汽管道、化工生产等。
它的结构复杂、工作原理精密，可以满足不同工业场景的需求，确保生产流程的顺利进行。
五、结论k341封隔器作为一种重要的工业设备，在各个行业中都扮演着重要的角色。

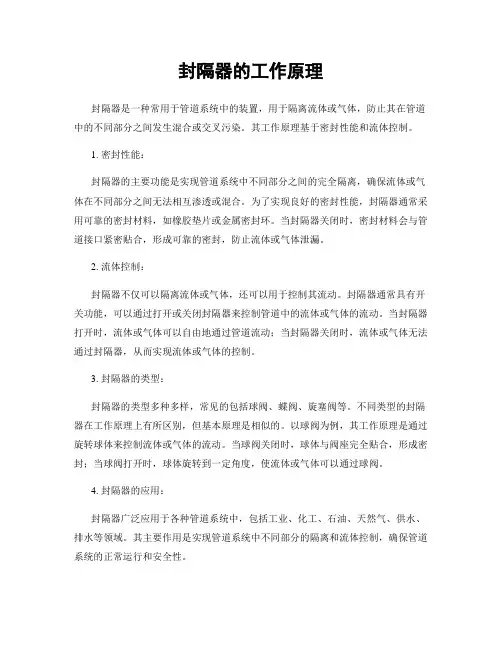

封隔器的工作原理封隔器是一种常用于管道系统中的装置，用于隔离流体或气体，防止其在管道中的不同部分之间发生混合或交叉污染。
其工作原理基于密封性能和流体控制。
1. 密封性能：封隔器的主要功能是实现管道系统中不同部分之间的完全隔离，确保流体或气体在不同部分之间无法相互渗透或混合。
为了实现良好的密封性能，封隔器通常采用可靠的密封材料，如橡胶垫片或金属密封环。
当封隔器关闭时，密封材料会与管道接口紧密贴合，形成可靠的密封，防止流体或气体泄漏。
2. 流体控制：封隔器不仅可以隔离流体或气体，还可以用于控制其流动。
封隔器通常具有开关功能，可以通过打开或关闭封隔器来控制管道中的流体或气体的流动。
当封隔器打开时，流体或气体可以自由地通过管道流动；当封隔器关闭时，流体或气体无法通过封隔器，从而实现流体或气体的控制。
3. 封隔器的类型：封隔器的类型多种多样，常见的包括球阀、蝶阀、旋塞阀等。
不同类型的封隔器在工作原理上有所区别，但基本原理是相似的。
以球阀为例，其工作原理是通过旋转球体来控制流体或气体的流动。
当球阀关闭时，球体与阀座完全贴合，形成密封；当球阀打开时，球体旋转到一定角度，使流体或气体可以通过球阀。
4. 封隔器的应用：封隔器广泛应用于各种管道系统中，包括工业、化工、石油、天然气、供水、排水等领域。
其主要作用是实现管道系统中不同部分的隔离和流体控制，确保管道系统的正常运行和安全性。
总结：封隔器是一种用于管道系统的装置，通过实现流体或气体的隔离和控制，确保管道系统的正常运行和安全性。
其工作原理基于密封性能和流体控制，通过可靠的密封材料和开关功能实现管道的隔离和流动控制。
不同类型的封隔器在工作原理上有所区别，但基本原理是相似的。
封隔器广泛应用于各种管道系统中，对于工业、化工、石油、天然气、供水、排水等领域具有重要意义。
封隔器的工作原理封隔器是一种常用的工业设备，用于在管道系统中实现流体的封闭和控制。
它通过阻止流体的流动来实现封闭，并通过开关或调节装置来控制流体的通断和流量。
封隔器通常由阀门、活塞、膜片等组成，其工作原理如下：1. 阀门式封隔器：阀门式封隔器是最常见的一种类型，它通过阀门的开启和关闭来实现流体的封闭和控制。
当阀门关闭时，阀门内部的密封面与阀座紧密贴合，阻止流体的通过。
当阀门打开时，密封面与阀座分离，使流体可以自由流动。
阀门式封隔器可以通过手动、电动、气动等方式进行控制。
2. 活塞式封隔器：活塞式封隔器通过活塞的上下运动来实现流体的封闭和控制。
当活塞向下移动时，活塞与阀座紧密贴合，阻止流体的通过。
当活塞向上移动时，流体可以通过活塞上方的通道流动。
活塞式封隔器通常用于高压或高温的工况下，具有良好的密封性能和耐腐蚀性能。
3. 膜片式封隔器：膜片式封隔器是一种采用薄膜片作为密封元件的封隔器。
膜片通常由橡胶或金属材料制成，具有良好的弹性和密封性能。
当膜片处于正常状态时，流体可以通过膜片两侧的通道流动。
当需要封闭流体时，膜片会被压紧，与阀座紧密贴合，阻止流体的通过。
膜片式封隔器通常用于对流体流动要求较高的场合，如食品、制药等行业。
封隔器的工作原理可以简单总结为：通过阀门、活塞或膜片等密封元件的开启和关闭，实现对流体的封闭和控制。
不同类型的封隔器适用于不同的工况和流体要求，选择合适的封隔器可以提高系统的安全性和效率。
需要注意的是，封隔器的工作原理与具体的应用场景、型号和厂家有关，上述内容仅为一般性介绍，具体情况请参考相关产品说明书或咨询专业人士。

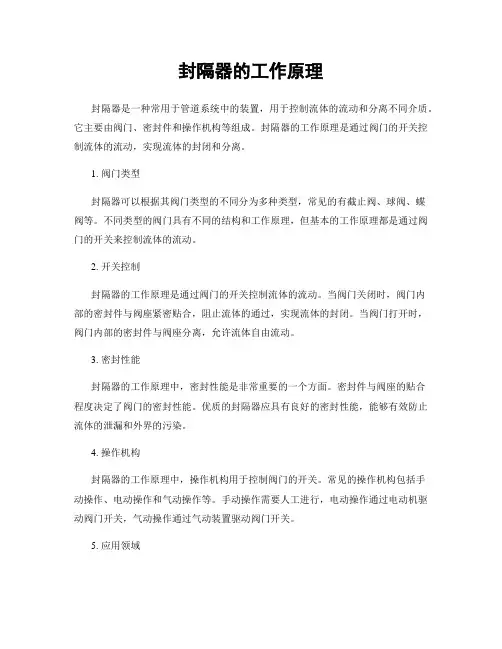

封隔器的工作原理封隔器是一种常用于管道系统中的装置，用于控制流体的流动和分离不同介质。
它主要由阀门、密封件和操作机构等组成。
封隔器的工作原理是通过阀门的开关控制流体的流动，实现流体的封闭和分离。
1. 阀门类型封隔器可以根据其阀门类型的不同分为多种类型，常见的有截止阀、球阀、蝶阀等。
不同类型的阀门具有不同的结构和工作原理，但基本的工作原理都是通过阀门的开关来控制流体的流动。
2. 开关控制封隔器的工作原理是通过阀门的开关控制流体的流动。
当阀门关闭时，阀门内部的密封件与阀座紧密贴合，阻止流体的通过，实现流体的封闭。
当阀门打开时，阀门内部的密封件与阀座分离，允许流体自由流动。
3. 密封性能封隔器的工作原理中，密封性能是非常重要的一个方面。
密封件与阀座的贴合程度决定了阀门的密封性能。
优质的封隔器应具有良好的密封性能，能够有效防止流体的泄漏和外界的污染。
4. 操作机构封隔器的工作原理中，操作机构用于控制阀门的开关。
常见的操作机构包括手动操作、电动操作和气动操作等。
手动操作需要人工进行，电动操作通过电动机驱动阀门开关，气动操作通过气动装置驱动阀门开关。
5. 应用领域封隔器广泛应用于各个领域的管道系统中，如石油化工、电力、冶金、水处理等。
不同领域的管道系统对封隔器的要求也有所不同，需要根据具体的工作环境和介质选择合适的封隔器类型和规格。
总结：封隔器是一种常用的管道装置，通过阀门的开关控制流体的流动和分离不同介质。
其工作原理是通过阀门的开关来实现流体的封闭和分离。
封隔器的密封性能和操作机构是影响其工作效果的重要因素。
在选择封隔器时，需要根据具体应用领域和工作环境的要求来选择合适的类型和规格。
封隔器的工作原理引言概述：封隔器是一种常见的设备，广泛应用于工业、医疗和实验室等领域。
它的主要功能是将流体或者气体分隔开，以防止交叉污染或者混合。
本文将详细介绍封隔器的工作原理，包括五个部份：密封原理、流体控制、材料选择、温度和压力控制以及应用领域。
一、密封原理：1.1 环形密封：封隔器通常采用环形密封来确保流体或者气体的隔离。
环形密封是通过将密封件放置在两个接触面之间形成的。
当封隔器关闭时，密封件被压缩，形成一个密封的界面，防止流体或者气体泄漏。
1.2 面密封：除了环形密封外，封隔器还可以使用面密封来实现隔离。
面密封是通过将两个平面接触面贴合在一起形成的。
封隔器关闭时，两个接触面之间的压力将阻挠流体或者气体的泄漏。
1.3 液压密封：对于高压或者高温应用，封隔器可能使用液压密封。
液压密封是通过在接触面上施加液压力来实现的。
这种密封方法可以提供更高的密封性能，并适合于极端条件下的应用。
二、流体控制：2.1 流体阻力：封隔器的设计通常考虑了流体阻力。
通过调整密封件的材料和形状，可以减少流体通过封隔器的阻力，从而实现更高效的流体控制。
2.2 流量控制：封隔器还可以用于控制流体的流量。
通过调整封隔器的开度或者使用流量调节阀，可以精确控制流体的流量，满足特定应用的需求。
2.3 流体分离：在某些应用中，封隔器可以用于将流体分离。
通过封隔器的隔离功能，可以将不同成份的流体分离开来，以满足特定的处理要求。
三、材料选择：3.1 密封件材料：封隔器的密封件通常由橡胶、聚合物或者金属等材料制成。
材料的选择取决于应用的要求，如耐高温、耐腐蚀性能等。
3.2 封隔器材料：除了密封件材料外，封隔器的其他部件也需要选择适当的材料。
常见的封隔器材料包括不锈钢、铜、铝等，具有良好的耐腐蚀性和机械强度。
3.3 材料兼容性：在选择封隔器的材料时，还需要考虑材料之间的兼容性。
不同材料的组合可能会导致化学反应或者材料损坏，因此需要进行充分的材料测试和评估。
封隔器的工作原理封隔器是一种用于控制流体流动的设备，广泛应用于石油、天然气、化工、水处理等行业。
它的主要功能是在管道中形成一个可靠的封闭，以防止流体在管道中流动或者混合。
下面将详细介绍封隔器的工作原理。
1. 封隔器的分类封隔器根据其工作原理和结构可以分为多种类型，常见的有球形封隔器、蝶形封隔器、旋塞封隔器、闸阀封隔器等。
不同类型的封隔器在工作原理上存在一些差异，但都遵循着相似的基本原理。
2. 封隔器的工作原理封隔器的工作原理可以简单描述为通过阀门或者活塞等装置，将流体的通道封闭或者打开。
具体来说，封隔器的工作原理如下：2.1 封闭通道当封隔器处于关闭状态时，阀门或者活塞会挪移到管道的关闭位置，阻挠流体通过。
这通常是通过旋转阀门、上下挪移活塞或者调整闸阀来实现的。
封闭通道的关键是确保阀门或者活塞与管道之间有可靠的密封，以防止流体泄漏。
2.2 打开通道当封隔器需要打开通道时，阀门或者活塞会挪移到管道的开放位置，允许流体自由流动。
这通常是通过旋转阀门、上下挪移活塞或者调整闸阀来实现的。
打开通道时，封隔器必须确保通道的畅通，以减小流体的阻力和压降。
3. 封隔器的工作环境封隔器通常工作在高温、高压、腐蚀性介质等恶劣环境下，因此其设计和创造必须考虑到这些因素。
在选择封隔器时，需要根据工作环境中的温度、压力、介质特性等因素来确定合适的材料和结构。
4. 封隔器的应用封隔器广泛应用于各个行业，常见的应用场景包括：4.1 石油和天然气行业：用于控制油气井口的流量和压力，以及调节油气管道的流量。
4.2 化工行业：用于控制化工流程中的流体流动，确保生产过程的安全和稳定。
4.3 水处理行业：用于控制水处理系统中的流体流动，例如给水管道、污水处理等。
4.4 发电行业：用于控制发电厂中的介质流动，例如锅炉管道、冷却水系统等。
5. 封隔器的优势和注意事项封隔器相比其他控制设备具有以下优势：5.1 可靠性高：封隔器能够提供可靠的封闭和开启功能，确保流体流动的控制准确性。
封隔器型与原理标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]封隔器的分类及型号编制⑴封隔器的分类封隔器封隔件实现密封的方式进行分类。
自封式：靠封隔件外径与套管内径的过盈和工作压差实现密封的封隔器。
压缩式：靠轴向力压缩封隔件，使封隔件外径变大实现密封的封隔器。
扩张式：靠径向力作用于封隔件内腔，使封隔件外径扩大实现密封的封隔器。
组合式：由自封式、压缩式、扩张式任意组合实现密封的封隔器。
⑵封隔器型号编制编制方法：按封隔器分类代号、固定方式代号、坐封方式代号、解封方式代号及封隔器钢体最大外径、工作温度/工作压差六个参数依次排列，进行型号编制，其形式如下：SHAPE \* MERGEFORMAT图 8代号说明：分类代号：用分类名称第一个汉字的拼音大写字母表示，组合式用各式的分类代号组合表示。
见表2。
表2 分类代号固定方式代号：用阿拉伯数字表示，见表3。
表3 固定方式代号坐封方式代号：用阿拉伯数字表示，见表4。
表4 坐封方式代号解封方式代号：用阿拉伯数字表示，见表5。
表5 解封方式代号钢体最大外径：用阿拉伯数字表示，单位为毫米(mm)。
工作温度：用阿拉伯数字表示，单位为摄氏度(℃)。
工作压差：用阿拉伯数字表示，单位为兆。
常用分层注水工具的结构、原理4.2.1封隔器随着现场井况的变化，封隔器也随之逐步改进，形成了多种多样的、满足各种条件的封隔器。
但其最基本的原理都是相通的。
下面介绍几种最基本的封隔器的结构和原理。
⑴ Y211封隔器①结构：见图9。
图9 Y211封隔器1-上接头 2-调节环 3-“O”型圈 4-边胶筒 5-隔环 6-中胶筒 7-中心管 8-楔形体帽 9-档环 10-防松螺钉 11- 楔形体12-防松螺钉 13-限位螺钉 14-卡瓦 15-大卡瓦档环 16-固定螺钉 17-连接环 18-小卡瓦档块 19-防松螺钉 20-护罩 21-弹簧 22-锁环套 23-档球套 24-档球 25-顶套 26-扶正体 27-压环 28-摩擦块 29-压簧 30-限钉压环 31-滑环 32-轨道销钉 33-防松螺钉 34-下接头②工作原理：(运动轨迹是花键槽，短槽上死点A，长槽上死点C，B过渡点)坐封：按所需坐封高度上提管柱后下放管柱，由件26～30组成的扶正器依靠弹簧29的弹力造成摩擦块28与套管壁的摩擦力，扶正器则沿中心管7轨迹槽运动，轨道销钉32从原来的短槽上死点A经过B到达长槽上死点C的坐封位置。
封隔器工作原理与型号盐城市通宇石油机械有限公司专业封隔器生产厂家为你解答，望采纳英文名称：packer中文名称：封隔器系指具有弹性密封元件，并借此封隔各种尺寸管柱与井眼之间以及管柱之间环形空间，并隔绝产层，以控制产（注）液，保护套管的井下工具。
在采油工程中封隔器用来分层，封隔器上设计有采油通道，坐封时，活塞套上行，采油通道被打开；坐封后，上层压力作用在平衡活塞上，向上推胶筒，使解封销钉免受剪切力；解封时，靠胶筒与套管的摩擦力剪断解封销钉，活塞套下行，关闭采油通道。
优点：减少了油井封隔器堵水施工工序，能方便地实现不压井不放喷作业，并且能双向承受高压，使用寿命长。
油田常用的皮碗封隔器为自封式。
其皮碗外径大于套管内径，靠皮碗与套管的过盈配合来实现封隔器的密封，下井时阻力大，皮碗易磨损和刮坏，从而失去密封性。
随着对油层的深入认识，厚油层挖潜势在必行，同时也对井下封隔器提出了更高的要求。
分类及型号编制方法分类：自封式，压缩式，楔入式，扩张式，组合式型号编制方法：X X X X — X — X分类代号固定方式代号坐封方式代号解封方式代号钢体最大直径工作温度、压差分类代号：分类名称自封式压缩式楔入式扩张式组合式分类代号Z Y X K 用各式的分类代号组合表示固定方式代号：固定方式名称尾管支撑单向卡瓦悬挂双向卡瓦锚瓦固定方式代号 1 2 3 4 5坐封方式：坐封方式名称提放管柱转动管柱自封液压下工具热力坐封方式代号 1 2 3 4 5 6解封方式解封方式名称提放管柱转动管柱钻铣液压下工具热力解封方式代号 1 2 3 4 5 6工作温度：用阿拉伯数字表示，单位为摄氏度（℃）。
工作压差：用阿拉伯数字表示，省略到个位数，单位为兆帕（MPa）。
本段使用范围广泛应用于钻井、固井、测试、完井等作业中。
还用于井下石油作业中。
如固井过程采用的套管外封隔器，用以封隔套管外与井眼之间的环空形成永久性桥塞，防止固井过程因水泥固化失重，使地层油、气、水上窜。
封隔器的工作原理封隔器是一种常用于管道系统中的控制装置，用于隔离和控制流体的流动。
它可以在需要维护、修理或更换管道部件时，将流体隔离开，确保工作区域的安全和顺利进行。
封隔器的工作原理基于其结构和内部机制，下面将详细介绍封隔器的工作原理。
1. 结构和组成部分封隔器通常由阀体、阀盖、阀座、阀瓣等组成。
阀体是封隔器的主要外部结构，通常由金属材料制成，具有良好的耐压和耐腐蚀性能。
阀盖是封隔器的上部覆盖部分，可以用于安装和拆卸阀瓣。
阀座是位于阀体内部的密封部件，通常由弹性材料制成，能够有效密封流体。
阀瓣是封隔器的关键部分，可以通过旋转或上下移动来控制流体的流动。
2. 工作原理封隔器的工作原理可以分为以下几个步骤：步骤1：开始状态在开始状态下，阀瓣与阀座紧密贴合，阀体内外的流体无法相互通行。
阀瓣通常通过手动或自动操作来控制。
步骤2：打开封隔器当需要打开封隔器时，操作人员通过旋转或上下移动阀瓣，使其与阀座分离。
这样，流体就可以通过阀体的通道进入或离开管道系统。
步骤3：流体控制一旦封隔器打开，流体将通过阀体的通道进入或离开管道系统。
操作人员可以根据需要调整阀瓣的位置，控制流体的流动速度和压力。
步骤4：关闭封隔器当需要关闭封隔器时，操作人员将阀瓣旋转或移动回与阀座贴合的位置。
这样，流体将无法通过阀体的通道，实现管道的封闭和隔离。
3. 应用领域封隔器广泛应用于各种管道系统中，如石油、化工、电力、水处理等行业。
它们可以用于控制流体的流动，维护和修理管道设备，确保工作区域的安全和顺利进行。
封隔器的种类和规格多样，可以根据不同的工作环境和需求选择合适的封隔器。
总结：封隔器是一种用于管道系统的控制装置，通过阀瓣与阀座的开闭来控制流体的流动。
它由阀体、阀盖、阀座和阀瓣等组成，通过旋转或移动阀瓣来实现流体的封闭和隔离。
封隔器在各种行业中广泛应用，可以确保工作区域的安全和顺利进行。
选择合适的封隔器对于管道系统的维护和修理非常重要。
封隔器型号及工作原理封隔器（Isolator）型号及工作原理：1. 光学隔离器（Optical Isolator）：工作原理：光学隔离器是一种非对称设计的光学元件。
它通常由线偏振器、磁光晶体、磁场以及另一个线偏振器组成。
线偏振器可以选择性地允许特定方向的偏振光通过。
当光线通过第一个线偏振器时，只有特定方向的光能够通过，然后进入磁光晶体。
磁光晶体在施加磁场时会导致光线发生旋光，改变其偏振方向。
最后，经过线偏振器的光线会再次被过滤，只有特定方向的光能够通过，而其他方向的光则被阻隔。
这样，光学隔离器可以实现单向传输光信号，防止反射和回波。
2. 微波隔离器（Microwave Isolator）：工作原理：微波隔离器采用磁铁和非对称传输线的组合来实现信号的单向传输。
在正向传输方向，传输线可以有效地传输信号，而在反向传输方向，由于磁铁的阻挡作用，信号会被衰减或反射掉，从而达到隔离的效果。
3. RF隔离器（Radio Frequency Isolator）：工作原理：RF隔离器利用非线性元件的性质，将输入信号的频率分成两个频段。
其中一个频段被频率倍频，而另一个频段则被通过。
在输出端，倍频的频段具有较高的功率，而通过的频段功率较低。
由于非线性元件的特性，输入信号的反向传输被有效地阻止，实现了信号的单向传输和隔离。
4. 电气隔离器（Electrical Isolator）：工作原理：电气隔离器通常由电压或电流输入端和输出端之间的电气隔离元件构成。
这种隔离元件可以阻止电流或电压的双向传输，从而实现输入和输出之间的电气隔离。
常见的电气隔离器包括光耦合器、变压器等。
以上是一些常见的封隔器型号及其工作原理，它们在不同领域的电子、光电和通信等应用中发挥着重要的作用。
1、自封式封隔器的工作原理自封式的封隔器就是靠封隔件外经与套管内径的过盈和压差以实现密封的封器。
以自封式封隔器——Z331 系列为例，简要说明其工作原理。
Z331 系列封隔器的工作原理：(1)坐封：Z331 封隔器是一种自封式封隔器，在下井后，依靠皮碗与套管内径的微小过盈使皮碗适度贴紧在套管内壁上，将封隔器上下两端的环形空间隔开。
当皮碗张开端压力大于另一端压力时，此压力差使皮碗进一步张开，更紧地贴在套管内壁上，从而使封隔器皮碗与套管内壁密封良好，达到封隔环空的目的。
当封隔器两端存在与上述方向相反的压力差时，将迫使封隔器皮碗收缩，此时，封隔器上下两端相互连通。
所以，Z331 封隔器属于单向承压型封隔器。
(2)解封：在下次作业需要解封提管柱时，直接上提管柱即可提出封隔器，此时一般增加负荷2～5kN。
由上述可知：Z331 封隔器不需要专门的坐封和解封操作程序，坐、解封方便可靠，而且当地层少量出砂或有其它机械杂物时，仍可加大提升负荷(50～80kN)将皮碗拉坏，方便地提出井.内管柱，避免了更复杂的井下作业，这是其它封隔器无法做到的。
2、压缩式封隔器的工作原理压缩式的封隔器就是靠轴向力压缩封隔件，使封隔件直径变大以实现密封的封隔器。
以Y441B 型双向锚定封隔器为例简要说明其工作原理：Y441B型双向锚定封隔器是一种单卡瓦双锥体锚定式封隔器，它利用液压坐封、提放管柱解封。
Y44lB型双向锚定封隔器主要由平衡、密封、坐封、锁紧、锚定和解封六大部分组成。
工作原理：(1)坐封封隔器下至设计位置后，从油管加液压，液压力传入封隔器液缸后，推动下活塞下行将卡瓦撑开并锚定在套管上，同时上活塞锁块被释放，此时液压力推动上活塞上行压缩封隔件，封闭油套环空，卸压后锁紧机构锁紧，防止封隔件回弹。
坐封平衡机构的设计可平衡中心管的受力，防止内外中心管产生相对位移。
(2)承压工作时，由于封隔件上下液体压力不同将产生一定的液压力，而这些力均可通过锚定机构作用到套管上。
封隔器的工作原理封隔器是一种用于隔离和控制流体的装置，广泛应用于石油、天然气和化工等行业。
它的工作原理是通过阀门的开启和关闭来控制流体的流动，实现对管道系统的封闭和隔离。
一、封隔器的分类封隔器根据其结构和功能的不同可分为以下几类：1. 针型封隔器：主要用于精确控制流体的流量和压力。
2. 气动封隔器：通过气动力来实现阀门的开启和关闭。
3. 电动封隔器：通过电动机驱动阀门的开启和关闭。
4. 手动封隔器：通过手动操作来控制阀门的开启和关闭。
5. 液压封隔器：通过液压力来实现阀门的开启和关闭。
二、封隔器的工作原理封隔器的工作原理主要包括以下几个方面：1. 阀门的开启和关闭：封隔器通过控制阀门的开启和关闭来实现对流体的封闭和隔离。
当阀门关闭时，流体无法通过阀门，实现了对管道系统的封闭。
当阀门开启时，流体可以自由流动，实现了对管道系统的开放。
2. 密封性能：封隔器在关闭状态下需要具有良好的密封性能，以确保流体不会泄漏或外界物质不会进入管道系统。
常见的密封形式包括金属密封、软密封和填料密封等。
3. 控制方式：封隔器的控制方式可以分为手动控制、气动控制和电动控制等。
手动控制需要人工操作，适用于小型系统；气动控制通过气动力来实现阀门的开启和关闭，适用于中小型系统；电动控制通过电动机来驱动阀门的开启和关闭，适用于大型系统。
4. 安全性能：封隔器在设计和制造过程中需要考虑安全性能，以确保在异常情况下能够及时关闭阀门，防止事故的发生。
三、封隔器的应用领域封隔器广泛应用于石油、天然气和化工等行业，具体应用领域包括：1. 石油和天然气开采：封隔器用于控制井口流体的流动，实现对井口的封闭和隔离，保证生产过程的安全和稳定。
2. 炼油和化工过程：封隔器用于控制管道系统中不同工艺流程的流动，实现对流体的封闭和隔离，确保生产过程的顺利进行。
3. 供水和排水系统：封隔器用于控制供水和排水管道中的流动，实现对管道系统的封闭和隔离，确保供水和排水的正常运行。
4.1.1封隔器的分类及型号编制⑴封隔器的分类封隔器封隔件实现密封的方式进行分类。
自封式：靠封隔件外径与套管内径的过盈和工作压差实现密封的封隔器。
压缩式：靠轴向力压缩封隔件，使封隔件外径变大实现密封的封隔器。
扩张式：靠径向力作用于封隔件内腔，使封隔件外径扩大实现密封的封隔器。
组合式：由自封式、压缩式、扩张式任意组合实现密封的封隔器。
⑵封隔器型号编制编制方法：按封隔器分类代号、固定方式代号、坐封方式代号、解封方式代号及封隔器钢体最大外径、工作温度/工作压差六个参数依次排列，进行型号编制，其形式如下：SHAPE \* MERGEFORMAT图8代号说明：分类代号：用分类名称第一个汉字的汉语拼音大写字母表示，组合式用各式的分类代号组合表示。
见表2。
表2 分类代号固定方式代号：用阿拉伯数字表示，见表3。
表3 固定方式代号坐封方式代号：用阿拉伯数字表示，见表4。
表4 坐封方式代号解封方式代号：用阿拉伯数字表示，见表5。
表5 解封方式代号钢体最大外径：用阿拉伯数字表示，单位为毫米(mm)。
工作温度：用阿拉伯数字表示，单位为摄氏度(℃)。
工作压差：用阿拉伯数字表示，单位为兆。
4.2常用分层注水工具的结构、原理4.2.1封隔器随着现场井况的变化，封隔器也随之逐步改进，形成了多种多样的、满足各种条件的封隔器。
但其最基本的原理都是相通的。
下面介绍几种最基本的封隔器的结构和原理。
⑴Y211封隔器①结构：见图9。
图9 Y211封隔器1-上接头2-调节环3-“O”型圈4-边胶筒5-隔环6-中胶筒7-中心管8-楔形体帽9-档环10-防松螺钉11- 楔形体12-防松螺钉13-限位螺钉14-卡瓦15-大卡瓦档环16-固定螺钉17-连接环18-小卡瓦档块19-防松螺钉20-护罩21-弹簧22-锁环套23-档球套24-档球25-顶套26-扶正体27-压环28-摩擦块29-压簧30-限钉压环31-滑环32-轨道销钉33-防松螺钉34-下接头②工作原理：坐封：按所需坐封高度上提管柱后下放管柱，由件26～30组成的扶正器依靠弹簧29的弹力造成摩擦块28与套管壁的摩擦力，扶正器则沿中心管7轨迹槽运动，轨道销钉32从原来的短槽上死点A经过B到达长槽上死点C的坐封位置。
由于顶套25的作用，挡球套23被顶开解锁，从而使卡瓦14被锥体11撑开，并卡在套管内壁上。
同时，在管柱重量作用下，件1、2和7一起下行压缩胶筒，使胶筒直径变大，封隔油套环形空间。
解封：上提管柱，上接头1、调节环2和中心管7一起上行，结果轨道销钉32又运动到下死点B，锥体11退出卡瓦14。
同时由于扶正器的摩擦力，产生一个向下的拉力，从而卡瓦准确回收及锁球24复位，挡球套23在弹簧21的作用下，自动复位，锁紧装置恢复。
与此同时，胶筒收回解封。
⑵Y221 封隔器①结构：见图10。
图10 ZYY221 封隔器1-上接头2-调节环3-“”型圈4-长胶筒5-隔环6--短胶筒7-轨道中心管8-楔形体9-档环10、12、19、30、31-防松螺钉11-楔形体13-限位螺钉14-卡瓦15-大卡瓦档块16-小卡瓦档块17-固定螺钉18-连接环20-护罩21-扶正体22锁环套23 档环套24-锁球25-顶套26-扶正体27、32-限位压环28-摩擦环29-弹簧33-转环34-轨道销钉35-下接头②工作原理：坐封：按所需坐封高度上提管柱后转动管柱，然后下放管柱，由件26～32组成的扶正器，依靠弹簧30的弹力而造成摩擦块28与套管壁的摩擦力，依靠滑动销钉34扶正器就沿中心管7的“J”形槽运动，结果，件34就从下井时槽的末端运动到坐封位置时的顶端，由于顶套25的作用，挡球套23被顶开解锁，从而卡瓦14被锥体11撑开，并卡在套管壁上。
同时，件1、2、7就一起下行压缩胶筒，使胶筒直径变大，封隔油套环形空间。
解封：上提管柱，上接头1、调节环2和中心管7一起上行，胶筒收回解封，而轨道销钉34从中心管7“J”形槽的顶端回到末端，锥体11退出卡瓦14，卡瓦就回收解卡，锁球套23在弹簧21的作用下，自动复位，锁紧装置恢复。
⑶Y341注水封隔器①结构：见图11所示，主要由三部分组成：座封部分、密封部分、洗井部分。
图11 Y341 注水封隔器1-上接头2-“”型圈3-洗井阀4-顶套5-外中心管6-内中心管7-胶筒8-隔环9-密封环10-防座剪钉11-卡瓦座12-卡瓦13-锁套14-解封套15-活塞16-连接头17-下接头②工作原理：座封：从油管内加液压，通过连接头16的小孔作用在上、下活塞15上，使活塞推动锁套13和密封环9上行，压缩胶筒，使胶筒7直径变大，封隔油套环形空间，同时液压通过上接头1的小孔作用在洗井阀3上，使洗井阀3下行与外中心管5的内锥面密封，封闭内外中心管的环形空间。
放掉油管压力，因卡瓦12和锁套13上的内外齿相互啮合在一起，使胶筒不能返回。
洗井：从套管内加液压，通过顶套4上的侧孔进入内外中心管6和5的环形空间，经锁套13上的侧孔进入下层。
解封：上提管柱，上接头1带动内中心管6，连接头16上行，而外中心管5、锁套13和卡瓦座11、卡瓦12等部件，连接头上行使解封套14上升，件14的内锥面内抱卡瓦12，使卡瓦和锁套13分离，则锁套13和密封环9等部件在胶筒7的弹力作用下下行，从而胶筒恢复。
⑷K344封隔器①结构：见图12。
图12 K344封隔器1-上接头2-“O”型圈3、7-胶筒座4-硫化芯子5-胶筒6-中心管8-滤网罩9-下接头②工作原理：从油管内加液压，液压经滤网罩8，下接头9的孔眼和中心管6的水槽作用在胶筒5的内腔，使胶筒5胀大，封隔油套环形空间。
放掉油管压力，胶筒即收回解封。
4.2.2配水工具⑴KPX-114偏心配水器①结构：见图13所示，由工作筒1和堵塞器2组成。
13 KPX-114偏心配水器1-工作筒2-堵塞器②工作原理：注水：正常注水时，堵塞器(图14)靠其主体5（见图15）的Φ22 mm台阶坐于工作筒主体5的偏孔上，凸轮8卡于偏孔上部的扩孔处（因凸轮8在打捞杆1的下端和扭簧6的作用下，可向上来回转动，故堵塞器能进入工作筒，被主体5的偏孔卡住而飞不出），堵塞器主体5上、下两组各两根“O”型圈封住偏孔的出液槽，注入水即以堵塞器滤罩13、水嘴11、堵塞器主体5的出液槽和工作筒主体5的偏孔进入油套环形空间后注入地层。
投捞堵塞器的工作原理详见投捞器的工作原理说明。
图14 偏心配水器工作筒1-上接头2-上连接头3-扶正体4、7、10-螺钉5-主体6-下连接套7-螺钉8-支架9-导向体10-螺钉11-“O”型圈12-下接头图15 堵塞器1-打捞杆2-压盖3、9、10、12-“O”型圈4-弹簧5-主体6-扭簧7-轴8-凸轮11-水嘴13-滤罩③主要技术参数：总长：995mm 最大外径：114mm最小通径：46mm 偏孔直径：20mm工作压力：25MPa 堵塞器最大外径：22mm④技术要求：a．扶正体3的开槽中心线，Φ22 mm偏孔中心线与工作筒中心线应在同一平面。
b.凸轮工作状态外伸2，收回最大外径以内，凸轮转动灵活可靠。
c.工作筒以下300mm以内的管柱直径应畅通。
⑵KPX-114配水器提挂式投捞器①用途：用于投捞KPX-114偏心配水器的堵塞器。
②结构：见图16。
图16 KPX-114配水器提挂式投捞器1-绳帽2-、3、14-“O”型圈4、10、13-螺钉5、16、22-轴6-销钉7、9、18-压簧8-投捞爪11、投捞接头12-主体15-导向体17-导向爪19-导向头20-锁轮21-扭簧23-锁块③工作原理：打捞：投捞头11装上打捞头（图16）用录井钢丝下过偏心配水器工作筒（因锁块23在锁轮20和扭簧21的作用下，锁块23可向上来回转动；投捞爪8和导向爪17收拢和被锁轮20锁住后，就不能向外转出；而且不凸出投捞器的最大外径；所以投捞器能通过偏心工作筒）。
然后上提到偏心工作筒上部，锁块23和锁轮20就一起向下转动，投捞爪8和导向爪17失锁向外转出张开。
再下放投捞器、导向爪17沿工作筒导向体9的螺旋运转，当导向爪17进入导向体9的缺口时，投捞爪8已进入工作筒扶正体3的长槽，正对堵塞器打捞杆。
待下放遇阻，打捞头里的卡瓦已抓住打捞杆1上提投捞器，堵塞器的打捞杆1压缩弹簧4上行，打捞杆1下端与凸轮8脱离接触，凸轮8在扭簧6的作用下向下转动凸轮内收，堵塞器就可被捞出工作筒。
投送：将投捞器的投捞头11装上压送头把堵塞器的头部插入压送头内，二者用剪钉连接在按上述施工步骤将堵塞器下入偏心工作筒的偏孔内，然后上提投捞器，凸轮8的支撑面已卡在偏孔的上部扩孔处，剪钉被剪断，堵塞器留在工作筒内，投捞器起出。
④主要技术参数：最大外径：45mm 总长：1265mm⑤技术参数：a．投捞爪8收扰锁紧后，在投捞器外径以内；张开后旋转直径大于80 mm。
b．导向爪17收扰锁紧后，不凸出投捞器最大外径；张开后，凸出投捞器最大外径6±0.5 mm。
c.投捞爪8和导向爪17应在同一平面。
4.3分层注水基本管柱类型为加强有效注水，提高水驱动用储量和开发效果、进一步提高分注工艺水平，结合中原油田特殊的地质条件、目前的井况和技术现状，特制定水井分层注水现场基本管柱及使用技术条件。
4.3.1分类原则：先按注水层数确定管柱的大类，分为“顶封管柱”、“一级二段分注管柱”、“二级三段管柱”等；然后按管柱、工具的外径区分，分为：“Ф114系列”或“Ф110系列”；其次，再按不同的外径系列区分不同的耐压的技术指标。
如高压（≥25MPa）、常压系列(18-25MPa)。
4.3.2分注基本管柱类型分注基本管柱类型总的分为：顶封管柱（包括Ф114系列顶封管柱和Ф110系列顶封管柱）；一级二层分注管柱（油套分注管柱和一级二段分注管柱）；二级三层及以上分注管柱（Ф114（112）系列多级分注管柱和Ф110系列多级分注管柱）等。
1.分注基本管柱的使用技术条件及参数⑴Ф114、Ф110系列顶封管柱：a.管柱结构：如图17所示。
主要由水力锚+顶封封隔器+座封导流器+单流阀座组成。
b.主要工艺用途：（1）卡封隔离上部套漏井；（2）高压注水下的上部套管保护；（3）停注上层，单注下层。
c.使用技术条件：Ф114系列管柱主要用于51/2inX7.72mm、9.17mm壁厚套管井。
Ф110系列管柱主要用于51/2inX10.54mm壁厚套管或7.72mm、9.17mm微套变井。
d.工作原理：座封：连好坐封管线，并将套管放开，从油管内加压15MPa，完成封隔器座封，之后继续加压将导流器打开，完成整个管柱坐封。
验封：倒流器打开后，从油管内注水，注水压力至少25MPa，此时套管若无返水则验封合格。
解封：直接上提管柱。
e.主要技术参数：见表6。
