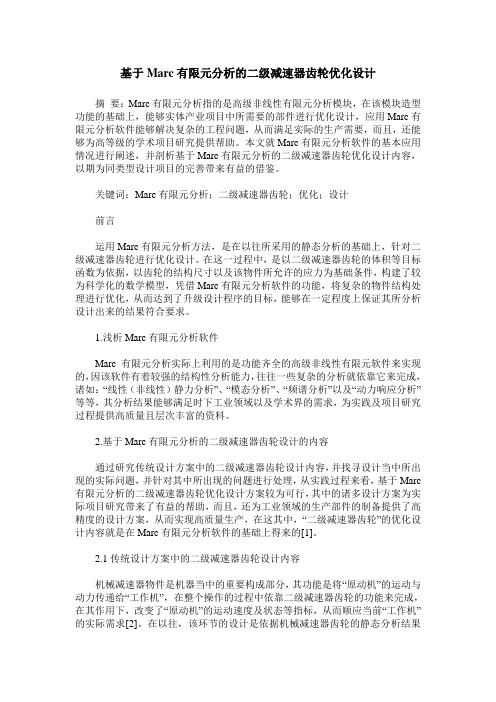

基于Marc有限元分析的二级减速器齿轮优化设计摘要:Marc有限元分析指的是高级非线性有限元分析模块,在该模块造型功能的基础上,能够实体产业项目中所需要的部件进行优化设计,应用Marc有限元分析软件能够解决复杂的工程问题,从而满足实际的生产需要,而且,还能够为高等级的学术项目研究提供帮助。
本文就Marc有限元分析软件的基本应用情况进行阐述,并剖析基于Marc有限元分析的二级减速器齿轮优化设计内容,以期为同类型设计项目的完善带来有益的借鉴。
关键词:Marc有限元分析;二级减速器齿轮;优化;设计前言运用Marc有限元分析方法,是在以往所采用的静态分析的基础上,针对二级减速器齿轮进行优化设计。
在这一过程中,是以二级减速器齿轮的体积等目标函数为依据,以齿轮的结构尺寸以及该物件所允许的应力为基础条件,构建了较为科学化的数学模型,凭借Marc有限元分析软件的功能,将复杂的物件结构处理进行优化,从而达到了升级设计程序的目标,能够在一定程度上保证其所分析设计出来的结果符合要求。
1.浅析Marc有限元分析软件Marc有限元分析实际上利用的是功能齐全的高级非线性有限元软件来实现的,因该软件有着较强的结构性分析能力,往往一些复杂的分析就依靠它来完成,诸如:“线性(非线性)静力分析”、“模态分析”、“频谱分析”以及“动力响应分析”等等,其分析结果能够满足时下工业领域以及学术界的需求,为实践及项目研究过程提供高质量且层次丰富的资料。
2.基于Marc有限元分析的二级减速器齿轮设计的内容通过研究传统设计方案中的二级减速器齿轮设计内容,并找寻设计当中所出现的实际问题,并针对其中所出现的问题进行处理,从实践过程来看,基于Marc 有限元分析的二级减速器齿轮优化设计方案较为可行,其中的诸多设计方案为实际项目研究带来了有益的帮助,而且,还为工业领域的生产部件的制备提供了高精度的设计方案,从而实现高质量生产,在这其中,“二级减速器齿轮”的优化设计内容就是在Marc有限元分析软件的基础上得来的[1]。
塑料齿轮传动能力和成型能力的有限元分析塑料齿轮是一种轻便、低噪音、低成本的齿轮传动方式,被广泛应用于家电、医疗器械、汽车等领域。
然而,其传动能力和成型能力往往存在较大的限制。
为了解决这一问题,有限元分析技术可以有效地评估塑料齿轮的性能,并优化其设计。
塑料齿轮的传动能力主要受到材料强度、载荷、速度等因素的影响。
为了了解其性能,有限元分析可以模拟不同条件下的载荷和速度,以便确定其材料强度是否足够。
此外,有限元分析还可以优化齿形设计,以便最大限度地提高齿轮传动能力。
成型能力则主要受到材料流动性和成型工艺的影响。
有限元分析可以模拟不同成型温度、压力和冷却速率等因素,以便对塑料齿轮的成型过程进行优化。
此外,有限元分析还可以评估流道设计和模具结构,以确保塑料齿轮成型精度和表面光洁度。
为进一步说明有限元分析对塑料齿轮的优化作用,我们可以采用以下案例。
假设我们要设计一款直径为30毫米的塑料齿轮,以传动1千瓦功率,转速为1000转/分。
首先,我们需要通过有限元分析确定设计强度与所需载荷和转速是否匹配。
然后,我们可以在齿形设计中进行优化,以提高齿轮传动能力。
最后,我们需要通过有限元分析来优化成型工艺,以确保齿轮的成型精度和表面质量。
通过以上案例,我们可以看到有限元分析技术对塑料齿轮的传动能力和成型能力有很大的作用。
它可以增加塑料齿轮的强度和耐磨性,提高齿轮传动效率,减少齿轮运行噪音和振动。
此外,有限元分析还可以降低塑料齿轮成本,提高产品的竞争力。
总之,塑料齿轮的传动能力和成型能力是制约其发展的重要因素。
通过有限元分析技术,可以有效地评估其性能和优化其设计,提高其应用范围和市场竞争力。
变速器斜齿圆柱齿轮弯曲强度有限元分析随着汽车工业的不断发展,变速器作为汽车传动系统的核心组件之一,越来越受到重视。
为了提高变速器的使用寿命和可靠性,对变速器斜齿圆柱齿轮的弯曲强度进行有限元分析是很有必要的。
有限元分析是一种基于数值计算的工程分析方法,可以精确地计算结构在应力、应变、振动等方面的响应。
变速器斜齿圆柱齿轮在传动过程中承受着较大的载荷和扭矩,容易受到弯曲应力的影响,因此需要进行弯曲强度有限元分析。
首先,建立变速器斜齿圆柱齿轮的有限元模型。
该模型可以通过三维建模软件进行建立,以真实的几何形状为基础。
通过网格划分,将齿轮的表面划分成许多小的单元,然后根据齿轮材料本身的力学性能,为每个单元赋予相应的材料力学特性,包括弹性模量、泊松比、屈服强度等。
然后,利用有限元软件对变速器斜齿圆柱齿轮进行载荷分析。
在分析载荷时,需要考虑到齿轮的工作负载,包括马力和扭矩。
这些载荷可以通过实际测试或计算来确定。
载荷分析的目的是确定整个齿轮的受力分布,以便准确计算其弯曲应力。
接着,进行弯曲应力分析。
弯曲应力是指材料在弯曲作用下产生的应力。
在有限元分析中,可以通过测量每个单元的变形和位移来计算齿轮的弯曲应力。
这个过程需要运用恒定元素法,确定位移和弯曲应力的关系。
最后,进行弯曲强度分析。
齿轮的弯曲强度是指齿轮的弯曲强度极限,即齿轮在受到一定载荷时,达到破裂的最大载荷。
这个分析可以通过比较齿轮的弯曲应力和齿轮材料的弯曲强度极限来得出。
如果齿轮的弯曲应力超过了材料的弯曲强度极限,那么齿轮就会发生破裂。
总的来说,变速器斜齿圆柱齿轮的弯曲强度有限元分析是一个非常复杂的过程,需要运用多种数值计算方法和工程分析技术。
通过这种分析,可以准确地了解齿轮的强度和可靠性,从而确保汽车传动系统的正常工作,并增加齿轮的使用寿命。
除了弯曲强度有限元分析,变速器斜齿圆柱齿轮还需要进行稳定性分析、齿面接触分析等。
稳定性分析可以判断齿轮在运行过程中是否出现振动和失稳现象,以及确定其稳态工作区间。
收稿日期:2007208208作者简介:陈 峰(19702),男,江苏邳州人,高级工程师,在读硕士研究生,从事石化设备研究、失效分析及相关技术管理研究工作。
文章编号:100027466(2008)0120071204有限元分析在齿轮失效分析中的应用陈 峰1,马沛生2,刘建业1,雷俊良1,杨瑞平1,徐国良1(11中石油独山子石化公司研究院,新疆克拉玛依 833600; 2.天津大学化工学院,天津 300072)摘要:根据1#P G6531B 型燃气轮机减速箱齿轮断齿失效分析实例,对齿面初始点蚀、破坏性点蚀和齿面剥落等3种主要疲劳损坏的特征、发生部位及破损危害程度进行了分析研究,同时通过有限元法简要分析了齿轮接触疲劳的破损机理、影响因素及其产生原因,并对有关的轮齿破坏提出了相应的预防措施。
关键词:齿轮;接触疲劳;点蚀;应力;有限元法中图分类号:TQ 050.3;O 242.21 文献标志码:BThe Finite Element Method Application of Tooth B reakage in G as Turbine G earboxCHEN Feng 1,MA Pei 2sheng 2,L IU Jian 2ye 1,L EI Jun 2liang 1,YANG Rui 2pin 1,XU G uo 2liang 1(1.The Research Instit ute in Dushanzi Pet rochemistry Subsidiary Company of CN PC ,Kalamayi 833600,China ;2.School of Chemical Engineering ,Tianjin U niversity ,Tianjin 300072,China )Abstract :Analyzing t he examples of drive gear toot h 2breakage of t he gear pair of retard t runk inP G6531B calcine air t urbine 1,t he characteristics ,po sitions and damage degrees of t he initial pit 2ting ,dest ructive pitting and surface spalling of t he gear surface are analyzed ,while ,via finite ele 2ment met hod 2modeling ,t he failure mechanism ,influence factors and occurrence reasons of t he contact fatigue of gears are discussed briefly ,and t he app rop riate prevention measures are sugges 2ted for t he related gear surface failures.K ey w ords :gear ;contact fatigue ;pitting ;st ress ;finite element met hod 某厂P G6531B 型燃气轮机系美国通用电气公司制造。
《齿轮传动系统动力学特性的有限元分析及试验方法研究》篇一一、引言随着现代工业的飞速发展,齿轮传动系统作为机械设备中的核心部分,其动力学特性的研究显得尤为重要。
本文旨在通过有限元分析方法,对齿轮传动系统的动力学特性进行深入研究,并结合试验方法,验证分析结果的准确性。
本文首先概述了齿轮传动系统动力学特性的重要性,然后详细介绍了有限元分析方法和试验方法的研究过程。
二、齿轮传动系统动力学特性的重要性齿轮传动系统作为机械设备中重要的动力传递机构,其动力学特性直接影响着整个机械系统的性能和寿命。
因此,研究齿轮传动系统的动力学特性对于提高机械设备的性能、减少故障率、延长使用寿命具有重要意义。
三、有限元分析方法研究1. 模型建立:利用专业软件建立齿轮传动系统的三维模型,包括齿轮、轴承、箱体等主要部件。
在模型中考虑材料的属性、约束条件以及载荷情况。
2. 网格划分:对模型进行合理的网格划分,确保计算的准确性和效率。
在网格划分过程中,要注意对关键部位进行细化处理。
3. 材料属性定义:根据实际情况,定义齿轮、轴承等部件的材料属性,包括弹性模量、密度、泊松比等。
4. 边界条件与载荷设置:根据实际工作情况,设置边界条件和载荷,包括扭矩、转速、外界激励等。
5. 求解与分析:利用有限元软件进行求解,得到齿轮传动系统在各种工况下的应力、应变、位移等数据。
通过后处理,分析齿轮传动系统的动力学特性。
四、试验方法研究1. 试验设备与方案:设计并搭建齿轮传动系统试验台,包括电机、齿轮箱、传感器等设备。
根据研究目的,制定详细的试验方案。
2. 数据采集与处理:在试验过程中,通过传感器采集齿轮传动系统的各种数据,包括转速、扭矩、温度等。
对采集到的数据进行处理,提取有用的信息。
3. 结果对比与分析:将试验结果与有限元分析结果进行对比,验证有限元分析的准确性。
通过对比分析,进一步了解齿轮传动系统的动力学特性。
五、结果与讨论1. 有限元分析结果:通过有限元分析,得到了齿轮传动系统在各种工况下的应力、应变、位移等数据。
有限元分析法在齿轮设计中的应用蔡涌
发表时间:2018-06-27T17:53:00.957Z 来源:《建筑学研究前沿》2018年第3期作者:蔡涌1 于站雨2 王爱钦3 [导读] 现代机械零件不仅承受各种复杂机械载荷,还可能工作在热、电、磁、流体的环境中。
河南电力博大科技有限公司河南郑州 450001
摘要:本文利用有限元分析,显示出齿轮的应力分布情况,找出应力集中点,形成对齿轮分析的一整套方法,对新齿轮的设计提供理论依据。
由于齿轮在传递动力时,轮齿处于悬臂状态,在齿根产生弯曲应力和其他应力,并有较大的应力集中,因而易造成轮齿折断,本文所选的齿轮为输入轴端的大齿轮。
关键词:有限元分析法;齿轮设计;应用
1、前言
现代机械零件不仅承受各种复杂机械载荷,还可能工作在热、电、磁、流体的环境中,因此零件设计不仅要考虑机械载荷,还应对其他因素的作用进行计算,有限元软件的后处理器,用户容易获得和处理数值计算结果,并可利用图形功能进行深层次再加工。
2、创建有限元模型
齿轮轮齿断裂现象在机械传动设备中是一种最为常见的齿轮损伤形式,也是造成齿轮失效的主要原因。
按照轮齿断裂的原因和断口性质可以分为过载断裂、轮齿剪断、塑变后断齿和疲劳断齿。
最常见的是疲劳断齿和过载断裂两种形式。
轮齿在长期受到过高的交变应力重复作用下,在轮齿的根部弯曲应力较大且应力相对集中的部位会产生疲劳裂纹(疲劳源),随着重复载荷作用的次数增多,原始的疲劳裂纹不断扩展,当齿根剩余截面上的应力超过其极限应力时,轮齿就会因过载最终导致疲劳断齿。
过载断齿是当实际载荷大大超过设计载荷,或因轮齿接触不良,载荷严重集中,使轮齿的应力超过其极限应力,在使用不太长的时间内产生轮齿整个或局部断裂。
某带式输送机传动装置为二级齿轮减速器,下面以高速级齿轮设计为例来说明齿轮传动的设计。
其输入功率P=10kW,输入转速n1=960r/min,选择高速级齿数比u=3.2、斜齿圆柱齿轮传动、7级精度。
其中小齿轮材料为40Cr,调质处理,齿面度280HBS;大齿轮材料为45钢,调质处理,齿面硬度240HBS。
按常规设计方法设计,最终设计出的高速级齿轮的参数为:Z1=31,Z2=99,Mn=2mm,螺旋角β=14°02′5″,齿宽B1=70mm、B2=65mm,中心距134mm。
在对减速器齿轮进行有限元分析时,首先要建立准确的实体模型。
这里应用SolidWoks2013软件完成减速器高速级大齿轮的三维实体模型。
将已建立的齿轮模型另存为.x_t类型的文件,然后导入ANSYS中。
设置材料属性参数为:泊松比μ=0.269,弹性模量E=2.09×1011N/mm2,密度ρ=7.89×103kg/m3。
为了提高计算精度并减少计算时间,在这里将大齿轮模型进行简化处理,并在ANSYS中选择8节点四面体Solid45单元类型。
然后选择自由网格划分方式进行网格划分,得到单元总数为188237,节点总数36879,有限元模型如图1所示。
图1 斜齿圆柱齿轮有限元模型
3、ANSYS的模态分析
模态分析用于确定设计结构或机器部件的振动特性,即结构的固有频率和振型,它们是承受动态载荷结构设计中的重要参数。
同时,也可以作为其他动力学分析问题的起点。
利用有限元软件对齿轮进行模态分析研究其动态特性,提高齿轮的工作可靠性。
这里在齿轮的中心孔处进行全约束处理,对齿轮有限元模型进行模态分析时选择BlockLanczos作为模态提取方法,输入提取12阶模态,完成其他设置后,进行求解。
从后处理获取的结果可以看出,前三阶固有频率为零,第四到六阶固有频率很小几乎为零,属于刚体模态,故不予考虑。
第七阶模态对应第一阶模态。
得到齿轮前六阶振型的固有频率和模态振型,了避免传动系统发生共振,应当使外界激励响应频率避开齿轮的固有频率。
4、ANSYS的齿根弯曲应力分析
齿轮轮齿受载时,齿根所受的弯矩最大,因此齿根的弯曲疲劳强度最弱。
当轮齿在齿顶处啮合时,处于双对齿啮合,此时弯矩的力臂最大,单力不是最大,因此弯矩也不是最大。
根据分析,齿根所受的最大弯矩发生在轮齿啮合点位于单对齿啮合区的最高点时。
所以,齿根弯曲强度也应该按载荷作用于单对齿啮合区最高点来计算。
由于斜齿轮的接触线为一斜线,在两齿轮啮合时,首先过接触点做两基圆的公切线,切点分别为N1和N2,是两齿轮的理论啮合点,再过理论啮合点和接触点做一平行于Z轴的平面,该平面与齿廓面的交线就是接触线,也是最佳加载线的位置。
将前面创建的斜齿圆柱齿轮的有限元模型进一步做简化处理,然后添加约束条件并施加载荷。
根据上述条件,求得齿轮的输入转矩T=99.48N·m,然后求出切向力Ft=3113.62N,径向力Fr=1168.41N,轴向力Fa=1133.36N。
采取集中力加载的方式将所求得的各分力平均加载到接触线附近的各节点上。
计算求解后,在ANSYS后处理中提取齿根弯曲应力云图如图2所示。
图 2 齿根弯曲应力图
根据斜齿圆柱齿轮弯曲疲劳许用应力计算公式,可求出两齿轮弯曲疲劳许用应力分别为小齿轮[σF]1=304MPa、大齿轮[σF]2=239MPa。
从应力云图可知,大齿轮的齿根部分出现了最大的应力,其最大应力值为207MPa,小于大齿轮的齿根弯曲疲劳许用应力,故大齿轮满足齿根强度要求。
5、ANSYS的齿面接触应力分析
由渐开线的特性得知,渐开线齿廓上各点的曲率半径并不相同,沿工作齿廓各点所受的载荷也不相同,因此啮合齿面上的接触应力不断变化。
在SolidWorks软件中完成齿轮的装配,将装配后的模型导入到ANSYS软件中。
为了缩短计算时间并提高计算精度,在这里将啮合齿轮实体模型进一步进行简化处理,并在ANSYS中得到啮合齿轮的有限元模型。
考虑主动齿轮受驱动力矩,在静态分析时需要施加驱动力矩。
因为Solid45单元只有X、Y、Z三个方向的自由度,又需加一转矩,故在主动小齿轮中心处建立一个节点,定义为MASS21单元,然后跟其他受力节点耦合,形成刚性区域,这样可以直接将99.48N·m的转矩加到主节点上。
这里对主动小齿轮中心孔除绕Z方向旋转外的自由度全部约束处理,对从动大齿轮中心孔全约束处理。
选择TARGE170和CONTA174接触单元来模拟接触面,选择从动大齿轮轮齿齿面为目标面,主动小齿轮轮齿齿面为接触面,定义摩擦系数为0.1。
设置时间步长、载荷子步数,利用非线性问题优化求解算法求解计算。
根据接触疲劳许用应力的计算公式,计算得到两齿轮的接触疲劳许用应力分别为小齿轮[σH]1=540MPa、大齿轮[σH]2=522.5MPa。
齿轮的最大接触应力在齿轮的接触区域,这跟实际情况相吻合。
在ANSYS中计算得到大齿轮上的最大接触应力为453MPa,小于大齿轮的接触疲劳许用应力,说明大齿轮满足接触疲劳强度要求。
6、结语
在按机械设计要求确定设计零件参数后,使用ANSYS有限元软件进行设计,既可避免复杂的运算,更主要的是可以利用该软件对受力分析难完成或必须考虑其他因素影响的时候,可以方便地对零件的结构动力和静力进行详细地分析,使用ANSYS软件对零件模态分析和静力分析,通过这些分析,可得到零件各种条件下变形的情况,验证零件设计是否合理,实现零件简捷准确的设计。
参考文献
[1](美)莫维尼.ANSYS理论与应用[M].王崧,等译.北京:电子工业出版社,2005.
[2]阚前华,谭长建,张娟,等.ANSYS高级工程应用实例分析与二次开发[M].北京:电子工业出版社,2006.
[3]周长城,胡仁喜,熊文波.ANSYS11.0基础与典型范例[M].北京:电子工业出版社,2007.。
