发放号码：钢结构网架制作与安装作业指导书受控状态：版本：批准：持有者：年月发布年月实施目录1. 目的： (01)2. 适用范围： (01)3. 加工制作 (01)3.1 工艺流程图 (01)3.2 加工制作的选材 (01)3.3 原材料检验 (01)3.4 放样、下料 (02)3.5 焊接 (03)3.6 支座制孔 (03)3.7 支座、支托的生产 (04)3.7.1支座的生产 (04)3.7.2支托的生产 (04)3.8 油漆 (05)3.9 验收 (05)4 安装 (05)4.1 技术准备工作 (05)4.2 现场准备 (05)4.3 机具准备 (07)4.4 网架安装 (07)4.4.1网架安装条件 (07)4.4.2工艺流程 (07)4.4.3安装下弦平面网架 (08)4.4.3安装上弦倒三角网格 (08)4.4.4安装屋面支托 (08)4.4.5支座焊接与验收 (08)4.4.6检查标准 (09)4.4.7网架全部安装完毕 (09)4.4.8网架构件堆放 (09)4.4.10脚手架拆除工作 (09)4.5 网架安装的质量控制 (10)4.6 网架安装的要求 (11)标题：钢结构网架制作与安装（备注：螺栓球、套筒、封板、锥头外购）根据施工图纸选取符合设计标准的材料。
的规定。
当需方事先未在合的钢管长度允许偏差为0～≥4-20＞20应尽量避免手工切割。
同一组内任意两孔间距离相邻两组的端孔间距离C、同一构件中不超过→钢板间底座或托架焊接→表面处理→包装，其主要内容有：焊缝高度必须满足设计要求；标题：钢结构网架制作与安装3.8 油漆：除锈后的构件应立即进行表面清理，并喷涂防锈漆，油漆的涂刷要求应按设项目螺栓球螺栓端面与球心距同一轴线上D≤120、检查柱顶混凝土强度。
检查试验报告，合格后方能在高空柱顶放线、验线。
、由土建单位提供柱顶轴线位移情况，项目部对土建单位提供的网架支撑点位置、标高尺寸符合设计要求以后，标题：钢结构网架制作与安装时支点的高低位置来控制网架的尺寸。
网架结构施工指导手册1. 目标指导新奥集团及各产业集团、成员企业在网架结构设计、施工、验收过程中管理人员的现场管理工作。
2. 引用标准《结构工程施工质量验收规范》（GB50205-2001）《建筑工程施工质量验收统一标准》（GB50300-2001）《网架结构设计与施工规程》（JGC7-91）《钢结构设计规范》（GBJ17-88）《钢网架行业标准》（JGJ75.1-75.3-91）《建筑钢结构焊接规程》（JGJ81-91）《钢结构高强度螺栓连接设计、施工验收规程》（JGJ82-91）《钢结构用高强度大六角头螺栓》（GB1228-91）《钢网架螺栓球节点高强螺栓》（GB/T16936）3. 术语及定义4.1网架：由多根杆件按照一定的网格形式通过节点连结而成的空间结构。
4.2喷砂(丸)：用压缩空气作为动力将直径在40～120目的砂或0.1mm～2.0mm左右的丸喷向工件的表面，对零件表面进行清理的一种方法。
5．网架的设计5.1设计要求：5.1.1球网架设计必须选择具有网架设计资质的单位承担。
5.1.2土建设计要提出必要网架设计要求。
网架连接方式（丝接/焊接）、荷载能力、檐面装修主龙骨连接点、包括跨度、檐高、排水方式、防腐要求。
5.1.3网架施工图设计须满足设计要求且建立审核机制、土建设计须参与。
施工图设计包括且不限于：使用年限；母材规格性能要求；焊缝等级；允许挠度；除锈质量等级；防腐要求；干膜厚度；檐面装修龙骨；详细节点；有组织排水方式（沿柱子设计排水管道）；专业管线及灯具预焊/挂连接件；构件端头封闭；5.1.4建议选用丝接；不作吊顶要求。
5.1.5建议网架球节点下侧预留丝接位置，为设备、灯具安装等预留。
不用时用螺栓拧好。
在檐面网架球节点设置侧托。
侧托厚度应明确。
5.2一般规定5.2.1网架的选型应结合工程的平面形状和跨度大小支承情况荷载大小屋面构造、建筑设计等要求综合分析确定。
网架杆件布置必须保证不出现结构几何可变情况。

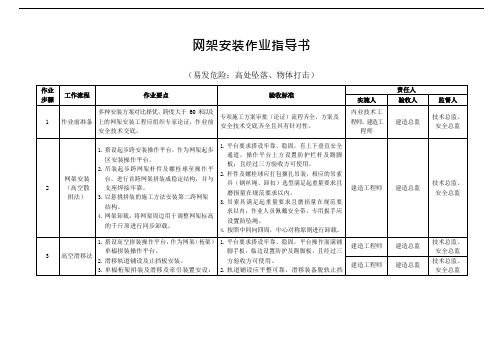

螺栓球网架安装作业指导书螺栓球网架安装作业指导书一、引言螺栓球网架是一种广泛应用于大型建筑和场馆的支撑结构，具有结构稳定、承载力强等优点。
本文将详细介绍螺栓球网架的安装作业流程和注意事项，为施工团队提供指导，确保安装质量。
二、关键词1、螺栓球网架2、安装作业3、施工流程4、注意事项三、安装作业流程1、准备工作1、熟悉图纸和技术要求，明确安装任务。
2、检查网架配件的规格、型号是否与设计要求一致。
3、清理安装场地，确保无杂物，地面平整。
2、选择合适的螺栓球网架1、根据建筑物的跨度和荷载要求，选择合适的螺栓球网架型号。
2、确认网架的安装位置和标高，确保符合设计要求。
3、安装螺栓球网架1、使用专用工具将螺栓球网架的各个节点连接起来。
2、根据设计要求，确定网架的初始位置，并使用辅助工具进行调整。
3、确认网架的水平度和垂直度，确保符合规范要求。
4、检查和调整1、检查网架的节点连接，确认螺栓紧固，无松动现象。
2、检查网架的整体几何尺寸，确保符合设计要求。
3、检查网架的垂直度和水平度，进行调整，确保符合规范要求。
5、操作完成后的检查1、检查网架下方的基础工程，确保无渗漏现象。
2、检查网架的连接节点，确认无异常响动。
3、对安装完成的螺栓球网架进行全面检查，确保安装质量。
四、注意事项1、安装前，应对网架配件进行仔细检查，确保规格、型号与设计要求一致。
2、安装过程中，应确保网架的几何尺寸和位置准确，防止出现偏差。
3、使用专用工具安装螺栓球网架，确保节点连接牢固，螺栓紧固。
4、在调整网架的位置时，应使用辅助工具进行微调，确保网架的水平度和垂直度符合规范要求。
5、在检查网架的连接节点时，应逐个检查，确保无松动和异常响动。
6、在安装完成后，应对整个螺栓球网架进行全面检查，确保安装质量符合要求。
五、结论螺栓球网架安装作业指导书对于施工团队来说具有重要意义，它提供了详细的安装流程和注意事项，有助于确保安装质量和安全。
在实际操作中，应根据具体情况进行适当调整，确保安装顺利进行。
网架工程施工方案主要包括以下几个方面：工程概况、施工工艺、施工准备、施工步骤、质量控制、安全措施和环境保护。
以下是详细的施工方案：一、工程概况本次工程为XXX项目，位于XXX地区，主要包括一栋主体建筑和配套设施。
主体建筑为钢框架结构，屋面采用网架结构。
网架工程总面积约为XXXX平方米，网架最大跨度为XX米。
二、施工工艺1. 网架制作：根据设计图纸，采用工厂化生产方式，制作成所需的网架构件。
构件制作完成后，进行质量检验，确保符合设计要求。
2. 网架安装：采用现场组装的方式进行网架安装。
首先，在地面上搭建组装平台，然后将网架构件运输至平台进行组装。
组装过程中，采用高精度测量仪器进行轴线位置和安装精度的控制。
3. 焊接：网架构件组装完成后，进行焊接。
焊接过程中，严格按照焊接工艺规程进行，确保焊接质量。
4. 防腐防火：焊接完成后，对网架进行防腐防火处理。
首先进行除锈处理，然后涂刷防腐涂料。
防火处理采用防火涂料进行涂刷。
5. 验收：网架工程完成后，组织相关单位进行验收。
验收内容包括结构尺寸、安装精度、焊接质量、防腐防火效果等。
三、施工准备1. 技术准备：熟悉设计图纸和相关技术规范，编制施工组织设计，制定施工方案。
2. 现场准备：平整施工场地，搭建临时设施，包括组装平台、办公室、宿舍等。
3. 材料准备：根据施工计划，提前采购所需的网架构件、焊接材料、防腐防火涂料等。
4. 设备准备：准备施工所需的各种设备，包括吊车、焊接设备、测量仪器等。
四、施工步骤1. 组装平台搭建：根据网架跨度，搭建合适的组装平台。
2. 构件运输和组装：将网架构件运输至组装平台，按照设计图纸进行组装。
3. 焊接：完成网架构件的组装后，进行焊接。
4. 防腐防火处理：焊接完成后，进行防腐防火处理。
5. 验收：组织相关单位进行验收。
五、质量控制1. 严格按照设计图纸和施工规范进行施工，确保工程质量。
2. 加强施工过程中的质量检查，及时发现和解决问题。
第1篇一、工程准备1. 设计审查：在施工前，需对设计图纸进行仔细审查，确保设计符合相关规范要求，并针对现场实际情况进行必要的调整。
2. 材料准备：根据设计要求，提前采购所需钢材、螺栓、焊接材料等，并确保材料质量符合标准。
3. 施工队伍：组建一支经验丰富的施工队伍，对施工人员进行安全技术交底，提高施工人员的安全意识和操作技能。
4. 施工设备：准备必要的施工设备，如吊车、切割机、焊接机、测量仪器等，确保施工顺利进行。
二、施工过程1. 支座安装：按照设计要求，准确设置支座位置，确保支座水平、垂直度符合规范。
2. 杆件安装：根据设计图纸，依次安装各杆件，确保杆件位置、长度、角度符合要求。
3. 螺栓球安装：将螺栓球与杆件连接，注意螺栓紧固程度，确保连接牢固。
4. 焊接作业：采用合适的焊接方法，对连接部位进行焊接，确保焊接质量。
5. 高空作业：对于跨度较大的网架，需进行高空作业，注意安全防护措施。
6. 质量检查：在施工过程中，定期进行质量检查，确保施工质量符合规范要求。
三、质量控制1. 材料质量控制：严格审查材料质量，确保材料符合设计要求。
2. 施工过程质量控制：加强施工过程监管，确保施工质量。
3. 焊接质量控制：采用合适的焊接方法，确保焊接质量。
4. 高空作业质量控制：加强高空作业安全管理，确保施工安全。
四、施工结束1. 验收：施工结束后，进行竣工验收，确保工程质量。
2. 工程资料整理：整理施工过程中的各种资料，包括设计图纸、施工记录、质量检查报告等。
3. 施工总结：对施工过程进行总结，分析施工过程中存在的问题，为今后的施工提供借鉴。
总之，网架结构安装施工工程是一项复杂、严谨的工作。
在施工过程中，要严格按照规范要求，确保施工质量，为我国建筑事业的发展贡献力量。
第2篇一、网架结构的特点1. 结构轻巧：网架结构主要由杆件和节点组成，杆件多为钢管或型钢，节点多为螺栓球节点，整体结构轻巧，便于运输和安装。
2. 跨度大：网架结构具有较大的跨度，可以满足大型建筑和桥梁的跨度需求。
广东台山发电厂二期（首两台1000MW级机组）扩建工程专业施工技术措施/作业指导书报审表工程名称：6、7号机组输煤系统工程GHTD/002-NEPC-T016本表由承包商填写一式四份，审定后，项目法人，项目监理部各存一份，承包存二份。
钢结构网架安装工程作业指导书江苏天地钢结构工程集团有限公司目录一、目的 (1)二、工程概况 (1)三、编制依据 (1)四、适用范围 (2)五、工期目标 (2)六、施工方法步骤及作业程序 (3)七、环境保护 (9)八、作业安全要求及技术措施 (11)一、目的指导进行钢结构网架制作作业。
二、工程概况工程名称：台山电厂二期扩建干煤棚网架工程工程地点：台山市赤溪镇铜鼓湾工程规模：干煤棚的跨度85.0m（支座节点之间距离），两边各悬飘20.0m，长度116m，柱距16.0.m，柱顶标高为30.5m。
三、编制依据1）6、7号机组干煤棚网架工程施工图2）《钢结构工程施工质量验收规范》（GB50205-2001）3）《网架结构设计与施工规程》（JGJ7-91）4）《涂装前钢材表面锈蚀等级和除锈等级》（GB/T8923-88）5）《建筑钢结构焊接技术规程》（JGJ81-2002）6）《钢焊缝手工超声波探伤方法和探伤结果分级法》（GB/T11045）7）《钢网架螺栓球节点》（JG10-1999）8）《优质碳素结构钢》（GB/T699-1999）9）《碳素结构钢》（GB/T700-2006）10）《低合金高强度结构钢》（GB/T1291-1994）11）《钢网架螺栓球节点用高强度螺栓》（GB/T16939-1997）12）《建筑施工扣件式钢管脚手架安全技术规程》（JGJ100-2001）10）《建筑施工高处作业安全技术规范》（JGJ80-91）11）《建设工程施工现场供用电安全规范》（GB50194-93）12）《建筑工程施工质量验收统一标准》（GB50300-2001）16）《建设工程项目管理规范》（GB/T50326-2006）17）《建设工程文件归档整理规范》（GB/T50328-2001）四、适用范围本作业指导书适用于钢结构的网架正方四角锥网架安装作业进度计划及劳动力安排。
第1篇一、施工准备1. 施工图纸会审：施工前，组织相关技术人员对施工图纸进行会审，确保施工过程中能够准确无误地按照设计要求进行。
2. 材料设备准备：根据施工图纸和工程量清单，提前采购、检验、储存各类建筑材料、设备，确保施工过程中材料供应充足。
3. 施工现场准备：平整场地，搭建临时设施，如办公室、仓库、材料堆场等，为施工创造良好的环境。
4. 人员组织：明确各工种人员职责，组织施工队伍进行技术培训和安全教育，确保施工过程中人员素质。
二、施工工艺1. 支架搭设：根据设计要求，搭设各类支架，如门式支架、桥式支架、桁架支架等，确保支架稳固、安全。
2. 网架拼装：将网架构件按照设计要求进行拼装，包括杆件、节点、连接件等，确保网架拼装精度。
3. 网架焊接：对网架构件进行焊接，保证焊接质量，防止出现裂纹、变形等缺陷。
4. 网架防腐：对网架进行防腐处理，如喷锌、涂漆等，延长网架使用寿命。
5. 网架安装：将网架吊装至预定位置，调整网架标高和水平度，确保网架安装准确。
三、施工管理1. 施工进度管理：制定合理的施工进度计划，确保工程按期完成。
2. 质量管理：严格执行国家有关工程质量标准，加强施工过程中的质量控制，确保工程质量。
3. 安全管理：加强施工现场安全管理，落实安全生产责任制，预防安全事故的发生。
4. 环境保护：严格执行国家环境保护法规，采取有效措施减少施工过程中的环境污染。
四、施工注意事项1. 施工过程中，严格遵循设计要求和施工规范，确保施工质量。
2. 加强施工过程中的协调配合，确保各工种、各环节的顺利进行。
3. 重视施工过程中的技术难题，及时解决施工过程中遇到的问题。
4. 加强施工过程中的安全培训和教育，提高施工人员的安全意识。
总之，网架结构工程施工是一项系统工程，需要施工队伍具备高度的责任心、严谨的工作态度和精湛的施工技艺。
通过科学的施工管理和技术创新，确保网架结构工程施工顺利进行，为我国基础设施建设贡献力量。
上海十三冶建设有限公司企业标准QJ/SHMCC13·Z·02·014—2004正交正放四角锥螺栓球网架安装作业指导书2004－12－30发布 2005－03－01实施上海十三冶建设有限公司发布上海十三冶作业指导书标题：正交正放四角锥螺栓球网架安装作业指导书本作业指导书由上海十三冶科技发展部提出并归口管理本作业指导书由上海十三冶钢结构分公司解释文件编号： QJ/SMCC13·Z·02·014—2004第2版第0次修改拟制：燕伟日期：2004年5月15日审核：日期：批准：日期：1 总则1.1为了在网架结构施工中做到安全可靠、技术先进、经济合理，根据企业发展要求，特制定本作业指导书。
1.2本作业指导书适用于本企业工业与民用建筑工程中的螺栓球节点钢网架安装工程。
1.3本作业指导书应与国家标准《建筑工程质量验收统一标准》GB50300-2001和相应的设计规范配套使用。
1.4应执行本书规定外，尚应符合国家现有关标准、规范的规定。
2．引用标准《建筑工程质量验收统一标准》GB50300—2001《钢结构工程施工及验收规范》GB50205－2001《网架与网架工程质量检验及评定标准》DGJ08—89—2000、J10048—2000 《钢网架结构工程质量检验评定标准》JGJ78－91《上海市网架结构技术规程》DBJ08－52－963．施工准备3.1 人员准备3.1.1参加施工的人员必须经过专业培训并具有专业上岗证。
3.1.2参加施工人员必须经过入厂三级教育。
3.2机具准备3.2.1安装机械：吊车、卷扬机、倒链、千斤顶、滑车。
3.2.2小型机具：板车、手锤、螺丝刀等。
3.2.3检测工具：钢盘尺、钢卷尺、经纬仪、拉力器等。
网架安装所使用的测量器具必须按国家有关的计量法规的规定定期送检。
测量器（钢卷尺）使用时按精度进行尺长改正，温度改正，使之满足网架安装质量验收的测量精度。
网架安装施工方案网架是指在建筑工程或其他场所搭设钢管架子，用以支撑和固定设备、管道、电缆等物体的一种结构。
网架安装施工是指根据设计图纸和施工方案，在现场搭设和安装网架结构的过程。
下面是一份网架安装施工方案的范例，供参考：1.施工前准备1.1.确定施工区域，并对照设计图纸，测量施工区域的尺寸，确定网架的搭设位置和高度。
1.2.对施工区域进行清理，清除杂物和障碍物，确保施工区域干净整洁。
1.3.确认所需的施工设备和工具，并进行准备和调试，确保施工设备和工具的正常运行。
1.4.检查和确认所使用的材料的质量和数量，确保材料的供应充足。
2.搭设网架2.1.根据设计图纸和施工方案，在施工区域的地面上标出网架的轮廓，并确定网架立柱的位置。
2.2.根据网架的尺寸和高度，选择合适的脚手架和吊篮等施工设备，搭设起网架的立柱。
2.3.安装网架的横梁和连接件，使用脚手架和吊篮等设备进行固定和调整，确保网架的平衡和稳定。
2.4.搭设网架的托架和支撑，根据设计要求和物体的重量和尺寸，选择合适的托架和支撑材料，进行安装和调整。
2.5.安装和固定设备、管道、电缆等物体，根据设计要求和施工方案，将物体安装到网架上，使用托架和支撑材料进行固定和调整。
3.安全措施3.1.在施工现场设置警示标志和安全警示线，警示人员和车辆保持安全距离。
3.2.对施工人员进行安全教育和培训，确保施工人员了解并遵守安全规范和操作程序。
3.3.确保施工现场的通风和逃生通道畅通，清除施工区域的杂物和障碍物，减少安全隐患。
3.4.使用和穿戴个人防护装备，如安全帽、安全带、防护眼镜等，确保施工人员的人身安全。
4.施工质量控制4.1.定期对施工现场进行巡视和检查，及时发现和排除施工中的质量问题和安全隐患。
4.2.对安装的网架进行质量检测和验收，确保网架的结构和各部件的质量达到设计要求。
4.3.对安装的设备、管道、电缆等物体进行质量检测和验收，确保物体的安装和固定符合设计要求。
网架工程施工作业指导书深圳中学文体楼工程散装钢网架屋顶施工技术深圳中学文体楼工程散装钢网架屋顶施工技术- 1 -深圳中学文体楼工程散装钢网架屋顶施工技术一、工程概况,一,工程概况深圳中学文体楼钢网架工程～由中国建筑西北设计研究院设计、深圳市建艺建设监理有限公司监理、中建三局一公司深圳分公司负责22施工。
网架投影面积2944m,曲面展开面积3100m,,屋面投影面积223122m,曲面展开面积3192m,。
网架为普通钢螺栓球结构～单向不规则弧～屋面采用压型复合板,夹心板,。
本网架共12个支承点～分布在2轴、10轴、C轴、G 轴上。
屋面有组织排水～屋面采用三????m×34.2m的采光带进行采光～网架杆件、檩条、水槽及螺栓球等条2采用天宁防火涂料公司的TN-GB,超薄型,防火涂料在表面进行防火处理～其耐火时间为1.5小时～涂层厚度为1.94mm。
1、平面尺寸:64×46m2、结构:正四3、网格尺寸:4×4.5m(有非标)4、网架高度:H=2.0m5、跨中最大挠度:-113.7mm6、选用杆件截面:φ60×3.5 φ75.5×3.75 φ88.5×4 φ114×4 φ140×45 φ159×6 φ159×8 φ159×8 φ159×10 φ219×10- 2 -深圳中学文体楼工程散装钢网架屋顶施工技术 ,二,编制依据2001 《钢结构工程施工质量验收规范》GB50205-《网架结构设计与施工规程》JGJ7—9191 《建筑钢结构焊接规程》JGJ81—《建筑结构荷载规范》GBJ9—87《钢结构设计规范》GBJ17—88《网架结构工程质量检验评定标准》JGJ78—91等规范规程～屋面板与屋面檩条风荷载系数、取值需参照《网架轻型房屋钢结构技术规程》GES102.98附录A规定确定。
,三,采用材料要求1、钢管选用Q235钢～采用高频焊管或20号无缝钢管。
2、球节点采用45#钢。
3、高强螺栓采用40Gr钢～焊条:E4303,J422,、E5016,J506,、E5015,J507,园钢Q235二、工厂加工工艺,一,制作工艺流程- 3 -深圳中学文体楼工程散装钢网架屋顶施工技术审图生产交底钢球下料钢管下料锻打喷砂防锈加工基准孔焊接加工整球检验全部检验油漆编号喷砂除锈现场安装包装发运涂装编号涂装编号,二,加工要求1、用于制造杆件的钢材、品种、规格、质量必须符合设计规范及相应标准～应有出厂合格证明。
2、钢管必须采用有机切割的方法～确保精度和坡口的准确性～杆件下料应考虑其焊接收缩量～影响焊接收缩量的因素较多～如焊缝深度～环境温度、电流强度、焊接方法等。
焊接收缩量的大小～根据以往的经验～再结合现场和网架的具体情况通过试验来确定。
壁厚大于4mm的钢管要开坡口。
钢管制作长度允许偏差?3mm,杆件轴线水平直度不超过L/1000且不大于5mm。
- 4 -深圳中学文体楼工程散装钢网架屋顶施工技术3、螺栓球应按机械行业标准进行加工～并满足受力要求～各螺栓孔螺纹尺寸符合《普通螺纹基本尺寸》,GB196—81,。
螺纹公差应符合《普通螺纹公差与配合》,GB197—81,～6H级精度的规定。
4、防腐加工后～构件表面必须采用喷砂或酸洗及磷化等方法处理～彻底清除构件表面的氧化皮、毛刺、铁锈、油污或其它附着物～使构件表1面露出银灰色的金属光泽。
除锈等级应达到《GB8923—88》中Sa2/2标准～钢材经除锈处理后应立即到喷涂车间保养底漆。
涂层表面应均匀～厚度达到设计要求～运输堆放时应防止雨淋。
,三,焊接要求1、焊接材料管理,1,本工程焊接材料的选用必须满足本项钢结构工程的设计要求。
,2,本工程所使用的钢材及焊条均应有材料合格证、质量保证书或产品合格证～无证产品不得采购～不得入库。
每批焊接材料进厂后～应由质检部门按检验标准进行检验～合格后方可投入使用。
,3,每批进厂的焊接材料均应有标识～标明焊接材料的牌号、规格、检验号或批号。
若产品本身不带标识则应在进厂后制作标识～严防材料混用。
,4,焊条从烘箱和保温筒中取出并在大气中放臵超过4小时的电焊条应重新放入烘箱中烘培。
重复烘培次数不得超过两次。
- 5 -深圳中学文体楼工程散装钢网架屋顶施工技术2、焊接环境要求露天操作的焊接现场环境应符合以下条件:钢材表面温度?0度～相对湿度?80%～手工电弧焊时风速?10m/s。
3、焊接操作要求,1,焊接前应将工件表面化的油污、灰尘、氧化皮、割渣等清理干净。
,2,每遍施焊完成后应认真清理焊渣、药皮、飞溅等～避免产生焊接缺陷。
,3,不得在构件表面任意引弧损伤母材～引弧时应务引弧板或在焊缝中进行。
,4,施焊时焊通的起点～终点应平滑过渡～避免产生焊接缺陷～多层焊道应将接头错开。
,5,施焊操作应按照工艺规程中所指定的焊接参数～焊接施焊方高及焊接顺序进行。
焊缝高度应满足设计要求。
,6,焊后要进行自检～互检～并应每班做好焊接施工记录。
4、焊接质量检验和返修本工程焊接质量应由公司质检部门专职人员担任～无损探伤人员应取得相应资格证书人员担任。
5、焊缝的无损探伤及外观检查,1,焊缝外观检查的质量要求应符合GB10854《钢结构焊缝外形尺寸》技术规范的要求。
,2,无损探伤应焊后24小时并在焊缝外观检查合格之后进行。
- 6 -深圳中学文体楼工程散装钢网架屋顶施工技术无损探伤应按GB11345《钢焊缝手工超声波探伤方法和结果分级》执行。
,3,在焊缝无损伤检测中发现超标缺陷时～尖对缺陷产生的原因进行分析～并提出改进措施～焊接的返修方案应经焊接技术人员同意～返修的焊接性能和质量要求应与原焊接要求相同。
,4,缺陷返修时应将缺陷清除彻底～并应露出金属本色后再进行修补。
,5,每道返修焊缝原则上不得越过两次～超次返修应经焊接工程师批准返修方案～方可执行。
,6,焊接返修后～应按与原焊接要求进行复检。
6、焊缝质量要求对接焊缝及焊接球与杆件间的焊缝为二级焊缝。
二级焊缝实行80%超声波无损操伤。
评定等级为11级。
三、施工技术方案,一,准备工作1、所有安装机械、设备、工具、材料必须根据工程需要和工程进度准备齐全～并在现场做好检查验收工作～保证设备正常使用。
2、对所有参加施工人员进行安全、技术交底工作～安装前熟悉图纸～了解施工工艺～弄清节点构造～掌握施工方法～注意安装顺序。
3、零部件应按施工顺序及进度计划分期分批进入施工现场～并- 7 -深圳中学文体楼工程散装钢网架屋顶施工技术按指定地点堆放～委派专人保管～安装前必须认真清点～检查～对在运输过程中损坏的零部件应及时增补或修改～合格后方可使用。
4、网架安装前对网架支座支承面的轴线尺寸、标高及平整度进行复验。
5、安装前应熟悉图纸～了解施工工艺～掌握施工方法～注意安装顺序。
6、所有安装工具、机具应按技术要求配齐～安装所用的垫铁、焊条必须准备齐全。
,二,安装本工程采用满堂红脚手架安装～配以空中散装法。
安装过程及方法:安装前～先把本区域安装的网架零部件提升至工作平台～在柱顶放臵好支座～然后按正放四角锥网架安装方法进行安装。
1、下弦杆与球的组装:根据安装图的编号、垫好垫实下弦球的平面～把下弦杆件与球连接并一次拧紧到位。
2、腹杆与上弦球的组装:腹杆与上弦球形成一个向下四角锥～腹杆与上弦球的连接必须一次拧紧到位～腹杆与下弦球的追接不能一次拧紧到位～主要是为安装上弦杆起松口服务。
3、上弦杆的组装:上弦杆安装顺序就由内向外传～上弦杆与球拧紧应与腹杆和下弦球拧紧依次进行。
中间块桁架必须考虑安装过程的稳定性～必要时在上弦节点二侧- 8 -深圳中学文体楼工程散装钢网架屋顶施工技术在平台上再搭设临时支撑进行固定～也可采用钢丝绳拉紧稳定。
在网架安装过程中如出现螺栓无法拧入螺孔～应及时检查是否是螺栓与球孔直径尺寸不一样～还是球孔加工有误～如属前者问题～随时检查是否是杆件标号有误～还是球的标号有误～随时进行更换～如发现是球加工尺寸有误～可以用丝锥现场进行攻丝～以达到安装要求。
用以上方法安装网架每一跨～流水作业在整个网架安装过程中～要特别注意在两支座点的跨中多加支撑点～防止网架安装变形出现大于设计值的拱度值本工程～支撑点的设臵要求密度高一些～基本上为每隔一个距加一点～另外在安装中轴线、标高的控制进行检查。
,三,涂装涂装工作紧随着网架安装进行～底漆在厂内喷涂～二层底漆及面漆在现场采用人工涂刷～应不漏涂～每道厚度不小于25mm～施工的-30度～湿度不高于85%～最佳气温应为5施工时通风环境应良好～并注意避免明火。
涂料应分4、5次涂装。
每隔24小时涂一次～等涂层干燥后再涂下一次。
,四,檩条、采光带龙骨及屋面系统安装为了加快施工进度～屋面系统安装应与网架安装密切配合～当网架部分安装并经检验合格后～即可紧跟着进行屋面系统安装～屋面系统均为制成品抵现场安装～屋面施工的主要次序为:支托调整——檀条安装——屋面板安装。
- 9 -深圳中学文体楼工程散装钢网架屋顶施工技术屋面系统材料及部件应按计划规定次序分别分批次到达现场:做到逐步到达～逐步制作～逐步安装～同时应确保不因缺货而停工～边加工边安装的一般方法如下:1、支托安装支托应按设计规定的数量和要求进行安装～支托安装时应纵横向位臵准确～固定牢固～高低一致。
2、檀条安装:,1,檀条安装前～应对檀条支承点进行测量和整平～低的点应适当垫高～檀条间高差应严格控制在?5mm范围内。
,2,弹线:檀条支承点应按设计要求的支承点位臵固定～所以支承点应用墨线弹出中心位臵～以供檀条安装定位。
确保檀条的直线性和按布臵图布臵。
,3,垂直起吊及布臵:按布臵需要对檀条进行适当捆装后～用卷扬机或汽车吊提升到指定位臵～然后根据图纸规格对构件进行布臵～做到布臵正确。
,4,焊接:由电焊工根据布臵的龙骨按图纸要求进行电焊～电焊前应再次对固定点位臵进行测量～确保间距～位臵正确～直线度不大于6mm～高差不大于5mm～电焊质量应满足规定要求。
,5,转序前验收:檀条安装后应及时进行检验并通告质量员和监理工程师进行验收～以便及时转入下道工序安装。
- 10 -深圳中学文体楼工程散装钢网架屋顶施工技术 3、屋面板安装:1,根据设计图纸弹出屋面的位臵确保就位正确。
,,2,垂直起吊和搬运时应特别注意安全及损伤～起吊应使用专用吊架的当天吊装的当天安装完毕。
,3,屋面板安装时与支托固定:方法是第一块屋面板咬扣与支架咬合～第二块对第一块咬合套住后～用专用咬合机对咬合部位进行咬合以达到规定咬合要求。
,4,屋面板安装方向一般都是从一国自左向右、自下往上方向mm。
脊线应平直成一线～屋面安装时安装。
如有纵向搭接应大于300应先预留好檐口、天窗以及有关接缝、泛水等长度和位臵。
