遥感蚀变信息提取步骤

遥感蚀变信息提取步骤

4、水体掩膜
方法一：对PC2选取一定的阈值进行分割 后在进行图像二值化，得到水体的掩膜。
方法二： ETM7/ETMl
3、云掩膜
采用TM1高端切割的方式
植被掩膜
水体掩膜
植被、云和 水体综合掩 膜
3.3 蚀变异常信息提 取
（一）羟基遥感异常的提 取
用ETM1、4、5、7波段做掩 模主成分分析，异常主分量 的本征向量应具特点是， TM7和TM4的贡献系数与 TM5的贡献系数符号相反。
202X
二、遥感蚀变信 息提取的国内外 研究现状
单击此处添加文本具体内容，简明扼要地 阐述你的观点
国外
1998 年，Rutz’ Armenta ，J . R. 和Prol. Ledesma， R. M. 研 究了提高TM 图像的热液蚀变矿物 的光谱响应的方法；
2003年，Crosta利 用具有更高分辨率的 ASTER数据对阿根廷 巴塔哥尼亚地区的热 液型金矿床蚀变进行 了研究等。
弱信息色度与饱和度调整（HSI）。
3 基于 ETM+数据 的蚀变信息 提取
在本次基于ETM+数据的蚀变信息提取 的研究,我主要采取主成分分析的方法， 辅助波段比值，掩膜，阈值分割，中值 滤波等手段对研究区的矿化蚀变信息进 行了提取。
3.1 ETM数据检查
通过乘法形成边框二值图像：ETMl×ETM5(0， 1，0，255)。括弧中四个参数的意义是，从 运算后的Min=0，Max≥l；拉伸为边框二值 图像的Min=0，Max=255。
1.3 遥感图像的波段选择
常常利用彩色合成的方法对多光谱图像进行处 理，以得到彩色图像。由于不同波段反映的地 质现象不同，选择最佳波段组合进行彩色合成 显得尤为重要。

遥感矿物蚀变信息提取方法及ENVI下实现

遥感矿物蚀变信息提取方法及ENVI下实现

遥感矿物蚀变信息提取方法及ENVI下实现蚀变岩石是在热液作用影响下，使矿物成分、化学成分、结构、构造等发生变化的岩石。

由于它们经常见于热液矿床的周围，因此被称为蚀变围岩，蚀变围岩是一种重要的找矿标志。

利用围岩蚀变现象作为找矿标志已有数百年历史，发现的大型金属、非金属矿床更是不胜枚举：北美、俄罗斯的大部分斑岩铜矿、我国的铜官山铜矿、犹他州的大铝矿、西澳大利亚的大型金矿、墨西哥的大铂矿、美国许多白钨矿、世界大多数锡矿、哈萨克斯坦的刚玉矿等，都属于以围岩蚀变作为找矿标志发现的矿床。

国内外遥感工作者，都在不断地设计、研制和总结对这种遥感信息的提取和识别技术。

矿化蚀变信息是找矿的一个重要标志，而这些对找矿有指导意义的矿化蚀变信息常常受其它地物信息的干扰，和受遥感图像的波谱分辨率和空间分辨率的制约，往往表现的很微弱。

因此，国内外学者也在不断尝试各种技术方法提取这种矿化蚀变弱信息。

本文总结了遥感蚀变信息提取的各类方法，及其在ENVI软件中的实现。

•原理遥感技术主要是建立在物体反射和发射电磁波的原理之上。

而地物波谱特性通常都是用地物反射辐射电磁波来描述。

由于地物反射发射电磁波的特性不同，其反射波谱曲线形态也有千差万别。

如植物的反射波谱曲线上，在绿光波段表现由于其叶绿素的存在表现为有一强反射峰，而在短波红外波段由于叶冠组织的相互作用表现为强反射峰，在红光波段则表现为强吸收谷。

遥感地质应用中，近矿围岩蚀变形成的蚀变岩石与其周围的正常岩石在矿物种类、结构、颜色等方面都有差异，这些差异导致了岩石反射光谱特征的差异，并且在某些特定的光谱波段形成了特定蚀变岩石的光谱异常。

光谱异常为用遥感图像的异常信息提取提供了理论依据。

•方法及实现依据矿化蚀变岩与围岩的波谱特征的差异，可采用图像增强处理方法获取矿化蚀变信息增强的图像变量，从而最终实现提取矿化蚀变信息的目的。

一般图像增强突出蚀变信息有以下几种方法。

(1)蚀变干扰信息剔除遥感数据包含地表的信息，遥感在地质方面的应用就是提取用户需要的信息，提取矿化蚀变信息的过程是计算影像中所有像素信息统计归类分析的过程，蚀变异常信息的提取对遥感图像的质量要求较高，因此首先要对遥感数据进行严格的筛选，干扰噪声小的数据，一般要求遥感数据的时相是植被发育较弱、冰雪覆盖少的季节，同时该时相的云覆盖量较少。

教程-ENVI遥感地质蚀变异常信息提取过程(全)

教程-ENVI遥感地质蚀变异常信息提取过程(全)

“基础地质学”创新性实验遥感地质蚀变异常信息提取实验“基础地质学”国家级教学实验示范中心二〇二二年四月二十八日目录1实验目的 (3)2实验内容 (3)2.1熟悉遥感影像的辐射定标的方法与流程 (3)2.2掌握遥感影像的波段合成、投影转换、影像裁剪的方法 (3)2.3掌握ETM+遥感影像的Flaash大气校正、掩膜的应用方法 (3)2.4掌握ETM+遥感影像羟基和铁染异常信息提取的方法与流程 (3)2.5掌握ENVI与Surfer软件协同制图的方法。

(3)3实验要求 (3)4实验条件 (4)4.1软件平台：ENVI4.6、Surfer9 (4)4.2遥感数据源：金川地区Landsat7 ETM+遥感影像 (4)5实验原理 (4)5.1蚀变异常提取的地质依据 (4)5.2蚀变异常提取的物理依据 (4)5.2.1利用主成分分析方法提取矿化蚀变信息 (5)5.2.2铁染蚀变异常分析 (5)5.2.3含羟基类矿物和含CO32-矿物蚀变异常分析 (6)6实验步骤 (7)6.1金川地区ETM+遥感影像辐射定标 (7)6.2金川地区ETM+遥感影像不同波段的合成 (9)6.3定义金川地区ETM+遥感影像的地理坐标 (10)6.4对金川地区ETM+遥感影像的地理坐标进行投影转换 (12)6.5对金川地区ETM+遥感影像进行裁剪 (15)6.6对金川地区ETM+遥感影像进行FLAASH大气校正 (17)6.6.1数据转换 (17)6.6.2编辑头文件信息 (18)6.6.3进行FLAASH大气校正 (19)6.7简易去除ETM+遥感影像的干扰信息 (23)6.7.1建立ROI（感兴趣区） (23)6.7.2建立掩膜 (24)6.7.3应用掩膜 (25)6.7.4掩膜的反选 (27)6.7.5掩膜反选后的应用 (28)6.8主成分分析 (29)6.9提取蚀变异常信息 (32)6.10用Surfer软件修饰铁染蚀变异常信息 (34)6.11总结 (40)7课后练习及作业 (41)1 实验目的通过学习基于地学软件的矿化蚀变异常信息提取的流程，了解利用主成分分析方法提取矿化蚀变异常信息提取的原理，掌握ENVI4.6以及Surfer9软件的基本使用方法。

ETM数据矿化蚀变信息提取教程

ETM数据矿化蚀变信息提取教程

中国地质大学
数学地质遥感地质研究所
吴浩
2013,9,11
影像某点 Z profie 图
继续设置输出文件（大气校正）的路径及名称，由头文件可得到 Scene Center Location（中心位置）经纬度。传感器类型（Sensor Type），传感器确定，那么 Sensor Altitude 和 Pixel Size 也就随之确定，Ground Elevation 是研究区的平均海 拔高度（可查阅资料或者度娘），Flight Data 和 Flight Time 可由头文件获取。 Altmospheric Model（大气模型），模块提供热带、中纬度夏季、中纬度冬季、极 地夏季、极地冬季和美国标准大气模型，研究者根据数据获取时间和研究区经纬 度选择相应的大气模型。
中国地质大学
数学地质遥感地质研究所
吴浩
2013,9,11
图（4）-3 再进行高级设置，点击 Advanced Settings 按钮，如图（4）-4，参数默认（有 些资料 Modtran Resolution 选择 5cm-1）。点击 OK，最后点击 Apply，进行大气 校正。
图（4）-4
中国地质大学
图（1）-1
（2）辐射定标，选择主菜单-> Basic Tools -> Preprocessing -> Calibration Utilities -> Landsat Calibration，选择含有六个波段的数据，即包括波段 1,2,3,4,5,7 的数据。
图（2）-1
中国地质大学
数学地质遥感地质研究所
吴浩
2013,9,11
出现 ENVI Landsat Calibration 对话框，Calibration Type 选择 Radiance,设置 文件输出名（辐射定标）和输出路径。其他的参数由软件直接向 ETM 数据头文 件中获取，不需要用户自行设置。点击 OK

遥感特征提取物具体步骤

遥感特征提取物具体步骤

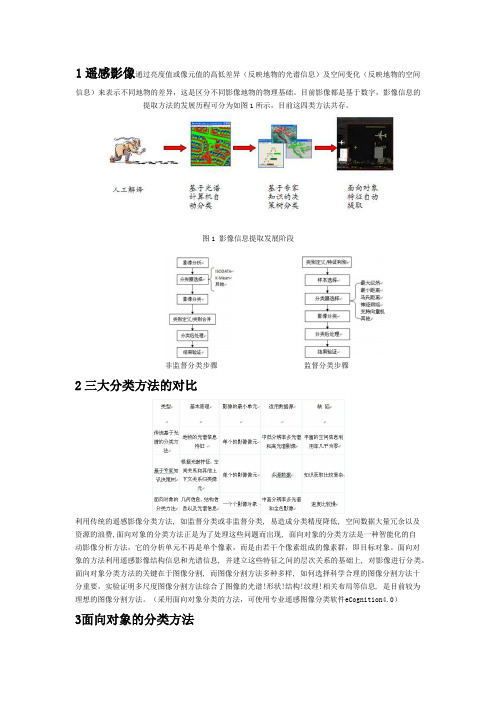

1遥感影像通过亮度值或像元值的高低差异（反映地物的光谱信息）及空间变化（反映地物的空间信息）来表示不同地物的差异，这是区分不同影像地物的物理基础。

目前影像都是基于数字，影像信息的提取方法的发展历程可分为如图1所示，目前这四类方法共存。

图1 影像信息提取发展阶段非监督分类步骤监督分类步骤2三大分类方法的对比利用传统的遥感影像分类方法, 如监督分类或非监督分类, 易造成分类精度降低, 空间数据大量冗余以及资源的浪费,面向对象的分类方法正是为了处理这些问题而出现, 面向对象的分类方法是一种智能化的自动影像分析方法，它的分析单元不再是单个像素，而是由若干个像素组成的像素群，即目标对象。

面向对象的方法利用遥感影像结构信息和光谱信息, 并建立这些特征之间的层次关系的基础上, 对影像进行分类。

面向对象分类方法的关键在于图像分割, 而图像分割方法多种多样, 如何选择科学合理的图像分割方法十分重要，实验证明多尺度图像分割方法综合了图像的光谱!形状!结构!纹理!相关布局等信息, 是目前较为理想的图像分割方法。

（采用面向对象分类的方法，可使用专业遥感图像分类软件eCognition4.0）3面向对象的分类方法面向对象的技术流程图3Envi_ENVI FX简介全名叫“面向对象空间特征提取模块—Feature Extraction”，基于影像空间以及影像光谱特征，即面向对象，从高分辨率全色或者多光谱数据中提取信息，该模块可以提取各种特征地物如车辆、建筑、道路、桥、河流、湖泊以及田地等。

该模块可以在操作过程中随时预览影像分割效果。

该项技术对于高光谱数据有很好的处理效果，对全色数据一样适用。

对于高分辨率全色数据，这种基于目标的提取方法能更好的提取各种具有特征类型的地物。

一个目标物体是一个关于大小、光谱以及纹理（亮度、颜色等）的感兴趣区域。

应用于：1】从影像中尤其是大幅影像中查找和提取特征2】添加新的矢量层到地理数据库3】输出用于分析的分类影像4】替代手工数字化过程ENVI FX的操作可分为两个部分：发现对象（Find Object）和特征提取（Extract features），如图所示FX操作流程示意图（红色字体为可选项）具体实现步骤：1）准备工作：有选择的对数据做一些预处理工作空间分辨率的调整-如果您的数据空间分辨率非常高，覆盖范围非常大，而提取的特征地物面积较大（如云、大片林地等）。

遥感解译与蚀变信息提取特征

第三节遥感解译与蚀变信息提取特征本次工作使用的ETM数据景号为131032，采集日期为2000年8月28日。

影像图采用ETM遥感图像编制，比例尺为1∶5万。

遥感影像图选择了ETM图像的7、4、3三个波段分别赋予红、绿、蓝三色并经过了线性拉伸制成的假彩色合成图像。

本测区地貌属XXX高原西部，西临XXXX沙漠，区内为低山区，山体走向呈近东西向，水系发育，多呈南北向，地形切割较深，均为干沟，植被多以草本为主，稀少。

解译效果较好，部分地段被第四纪松散堆积物的覆盖，对地层单位、侵入岩形态、构造形态等解译标志有一定的影响。

总体来讲，解译结果可以满足1∶5万矿产地质调查工作的精度要求。

一、主要地质体的遥感解译标志工作中辅以对图像进行边缘增强、反差增强、取反等处理，以突出解译标志，并与原图引进行对比，对形成的不同图像进行对比取得了较好解译效果。

1．地层解译标志测区地层部分主要分布于XXXX幅，其它三幅沿侵入岩带两侧亦有少量出露，解译标志见表3-3-1 。

地层解译标志一览表2．侵入岩解译标志测区大部分地段出露为石炭纪—三叠纪侵入岩和脉岩，总体呈东西向带状横亘于XXX 三幅之内，XXX幅仅有少量出露，解译标志见表3-3-2 。

主要侵入岩解译标志一览表3．构造解译标志测区位于XXXXX，构造活动极为发育，主要构造形迹表现为褶皱、韧性变形带和断裂，但褶皱构造影像不清，而韧性变形带和断裂构造表现非常清晰，其中韧性变形带以北东、北西向为主，断层以东西向断裂为主，次为北西向，解译标志见表3-3-3 。

构造解译标志一览表二、遥感蚀变异常提取蚀变遥感异常提取目的是遥感图像上信息含量相对较少的有关矿化和蚀变的信息，采用的数据是ETM数据，经过了预处理，信息提取方法采用以主成分分析为主、光谱角和比值法为辅进行异常信息的提取。

羟基蚀变遥感异常提取选取ETM数据的1、4、5、7波段组合进行主成分分析，铁染蚀变遥感异常信息提取选取ETM数据的1、3、4、5波段组合进行主成分分析。

基于crosta方法的遥感矿物蚀变信息提取操作文档

专题四：基于crosta方法的遥感矿物蚀变信息提取1、专题概述蚀变岩石是在热液作用影响下，使矿物成分、化学成分、结构、构造等发生变化的岩石。

由于它们经常见于热液矿床的周围，因此被称为蚀变围岩，蚀变围岩是一种重要的找矿标志。

遥感地质应用中，近矿围岩蚀变形成的蚀变岩石与其周围的正常岩石在矿物种类、结构、颜色等方面都有差异，这些差异导致了岩石反射光谱特征的差异，并且在某些特定的光谱波段形成了特定蚀变岩石的光谱异常。

光谱异常为用遥感图像的异常信息提取提供了理论依据。

遥感蚀变异常信息提取的方法有多种，其中主成分分析法提取蚀变信息是相对最为广泛的。

主成分分析（PCA：Principal Component Analysis）是基于信号二阶统计特性的分析方法，由于所获各主成分之间不相关，主成分之间信息没有重复或冗余。

多光谱遥感数据通过PCA所获每一主成分常常代表一定的地质意义，且互不重复，即各主成分的地质意义有其独特性。

但是由于蚀变矿物形成的影像特征在遥感图像上往往表现得很微弱或不明显，甚至“淹没”在主体色调中。

以TM数据为例，通过Crosta方法说明其准则，通过TM1、TM3、TM4、TM5和TM1、TM4、TM5、TM7的波段组合分别进行主成分分析提取铁染蚀变和羟基蚀变信息。

由TM1、TM3、TM4、TM5做PCA处理，处理后的某个新的成分可能集中了铁染蚀变信息。

对代表铁染蚀变的主成分的判断准则是：TM3的系数应与TM1、TM4的系数相反。

由TM1、TM4、TM5、TM7作为输入波段进行主成分分析。

对代表羟基和碳酸根离子主成分的判断准则是：TM5系数应与TM7、TM4的系数符号相反，TM1一般与TM5系数符号相同。

依有关地物的波谱特征，羟基和碳酸根离子信息包含于符合这判断准则的主成分。

铁染蚀变和羟基蚀变存在于绝大多数成矿岩体中，提取这两种蚀变信息基本可以确定研究区成矿岩石的分布情况。

原理及其他方法参考博文：《遥感矿物蚀变信息提取方法及ENVI下实现》/s/blog_764b1e9d0100so8i.html参考文献：《干旱区TM图像蚀变信息提取方法研究》、《ETM+(TM)蚀变遥感异常提取方法研究与应用--方法选择和技术流程》2、处理流程介绍主要包括：图像预处理、PCA分析、选择有效成分、异常切割、蚀变信息处理等步骤（图1）。

教程-ENVI遥感地质蚀变异常信息提取过程(全)

“基础地质学”创新性实验遥感地质蚀变异常信息提取实验“基础地质学”国家级教学实验示范中心二〇二二年四月二十八日目录1实验目的 (3)2实验内容 (3)2.1熟悉遥感影像的辐射定标的方法与流程 (3)2.2掌握遥感影像的波段合成、投影转换、影像裁剪的方法 (3)2.3掌握ETM+遥感影像的Flaash大气校正、掩膜的应用方法 (3)2.4掌握ETM+遥感影像羟基和铁染异常信息提取的方法与流程 (3)2.5掌握ENVI与Surfer软件协同制图的方法。

(3)3实验要求 (3)4实验条件 (4)4.1软件平台：ENVI4.6、Surfer9 (4)4.2遥感数据源：金川地区Landsat7 ETM+遥感影像 (4)5实验原理 (4)5.1蚀变异常提取的地质依据 (4)5.2蚀变异常提取的物理依据 (4)5.2.1利用主成分分析方法提取矿化蚀变信息 (5)5.2.2铁染蚀变异常分析 (5)5.2.3含羟基类矿物和含CO32-矿物蚀变异常分析 (6)6实验步骤 (7)6.1金川地区ETM+遥感影像辐射定标 (7)6.2金川地区ETM+遥感影像不同波段的合成 (9)6.3定义金川地区ETM+遥感影像的地理坐标 (10)6.4对金川地区ETM+遥感影像的地理坐标进行投影转换 (12)6.5对金川地区ETM+遥感影像进行裁剪 (15)6.6对金川地区ETM+遥感影像进行FLAASH大气校正 (17)6.6.1数据转换 (17)6.6.2编辑头文件信息 (18)6.6.3进行FLAASH大气校正 (19)6.7简易去除ETM+遥感影像的干扰信息 (23)6.7.1建立ROI（感兴趣区） (23)6.7.2建立掩膜 (24)6.7.3应用掩膜 (25)6.7.4掩膜的反选 (27)6.7.5掩膜反选后的应用 (28)6.8主成分分析 (29)6.9提取蚀变异常信息 (32)6.10用Surfer软件修饰铁染蚀变异常信息 (34)6.11总结 (40)7课后练习及作业 (41)1 实验目的通过学习基于地学软件的矿化蚀变异常信息提取的流程，了解利用主成分分析方法提取矿化蚀变异常信息提取的原理，掌握ENVI4.6以及Surfer9软件的基本使用方法。

遥感蚀变信息提取(遥感与矿产资源勘查)

201212253二蚀变信息提取的理论依据201212254围岩蚀变类型常伴生的相关矿种矽卡岩化钨锡钼铁铜铅锌硅灰石透辉石等云英岩化钨锡钼铋铌钽铍锂等钾长石化铌钽铍锂钨锡钼及稀土元素等青盘岩化铜钼铅锌金银黄铁矿等绢云母化金铜铅锌钼铋萤石红柱石刚玉等绿泥石化铜铅锌金银锡黄铁矿等粘土泥化金银铜铅锌高岭土叶腊石等硅化铜钼铅锌金银汞锑黄铁矿重晶石等碳酸盐化铜铅锌汞菱铁矿菱镁矿铌钽稀土元素明矾石化金银多金属明矾石叶腊石高岭土等二蚀变信息提取的理论依据常见围岩蚀变类型及其相关矿种2
数字图像处理方法：掩膜技术（MASK）、主成分变换（PCA）以
及弱信息色度与饱和度调整（HSI）。
2012-12-19
18
三、蚀变信息提取的方法
3.4、光谱角法
光谱角法(SAM)将光谱数据视为多维空间的矢量，利用解析方法计算 像元光谱与光谱数据库光谱或像元训练光谱之间矢量的夹角，根据夹角 的大小来确定光谱间的相似程度，以达到识别地物的目的。 该方法基于整个谱形特征的相似概率的大小，能有效避免因岩石矿 物光谱漂移或光谱变异而造成的单个光谱特征的不匹配，并能充分综合
常用于增强不同岩石、土壤之间的差别。比值法在增强岩石波谱特
性的微小差别时，还会消除或减弱地形信息和亮度的差别。
三、蚀变信息提取的方法
3.1、波段比值法
1）、提取铁染
TM3/TM1 TM3/TM4 TM5/TM4
2012-12-19
11
三、蚀变信息提取的方法
3.1、波段比值法
2）、提取羟基 TM5/TM7
利用弱的波谱
2012-12-19
19
四、蚀变异常信息提取
4.1、铁染异常提取
比值法 TM3/TM1、TM3/TM4、TM5/TM4
