换热站气候补偿器控制方案

气候补偿器（室外温度自动补偿介绍）
气候补偿器的详细描述：
气候补偿器是专为换热站，锅炉房提供一体化设计的控制系统，即对锅炉所有辅机元件和相关仪表（如：燃烧机、板式换热器、供回水温度、室外温度、二次供回水压力等）进行一体化控制与检测。

室外温度的变化很大程序上决定了建筑物需/耗热量的大小也决定了能耗的高低，运行参数(供暖水温)应随室外温度的变化时刻进行调整，始终保持供热量与建筑物的需热量相一致，保证室内温度在不同室外温度情况下的相对稳定，实现按需供热，这样才可以保证供暖机组最大限度的节能。

在供暖时段内，当室外温度发生变化时，布置在建筑室外的温度传感器将室外温度信息传递给气候补偿器，气候补偿器根据其中固有的不同情况下的调节关系曲线，通过PID 自整定，输出调节信号到三通阀，调整供水温度，改变供回水混合比例，使其输出符合调节曲线水温，保证室内温度的相对稳定。

例：当室外温度降低时，为了维持原有的室内温度，供暖水温应适当提高，此时气候补偿器将自动加大热水供应量使得供暖水温适当升高；当室外温度上升时，同理应适当降低供暖水温以免产生室内过热现象，此时系统将自动减小热水供应量。

即通过对室外温度采集，自动修正供暖水温设定值(理想值)，再通过设定值与实际供水温度进行比较，并以此比较差值为基准对电动阀进行PID调节；同时引入回水温度等外部信号作为反馈值对曲线进行实时修正；达到节能运行的目的。

气候补偿控制器具有高自动化、高效率、高应用性的特点，经本公司研究节能率在5~15%之间。

基于高寒期运行数据的换热站气候补偿曲线制定探析摘要：通过对沈阳某安装自动控制系统的换热站实际历史数据的分析，说明对于散热器用户，用历史数据中的最冷时期室外温度、二次供回水温度作为设计值，通过理论公式计算得到其他室外温度下的二次供回水温度更为合理。

阐述了绘制换热站二次供回水均温与室外温度曲线的绘制方法。

关键词：换热站自动控制气候补偿二次供回水均温控制策略0 引言目前大多数城市采用集中供热方式供暖，随着自动控制系统逐步发展，集中供热系统也逐步走向自动化、智能化。

部分热力公司通过对换热站改造升级，实现了换热站无人值守、远程监控的目标，甚至实现了气候补偿功能，即换热站按照设定的程序，通过采集室外温度，自动调节二次供水温度或者二次供回水平均温度。

不同热工性能建筑、不同的供暖方式或者不同入住率等因素，都会导致二次供水温度的不同。

因此二次供水温度的设定完全依靠设计温度的折算是很难达到精细化水平的。

需要考虑各用户的实际用热习惯。

1 气候补偿方式二次供回水均温曲线模式（按照室外温度，换热站自动调节二次供回均温）理论上效果更好。

原因如下：（1）（2）其中Q0为散热器向室内的散热量，Q1为室内向室外的散热量，两者理论上相等，进而推导出：（3）上式中，t0为散热器的供回水平均温度，tn为室内温度（设为定值），tw为室外温度，为系数。

可以看出，散热器供回水平均温度与室外温度成线性（反比例）关系，因此换热站通过电动调节阀等方式对二次侧供热情况的调节性能较好。

本文案例中，气候补偿方式按照二次供回水平均温度调节。

2 二次供回均温曲线的绘制2.1 二次供回水平均温度曲线的理论依据首先，二次供温与室外温度曲线的设定不宜过陡，二次供水温度曲线与室外温度的关系可以按照理论公式[1]计算得到：（3）（4）（5）式中， ¬¬为实际供、回水温度，℃；为设计供、回水温度，℃；为设计室外温度、实际室外温度，℃；b为系数，对于散热器取0.3。

气候补偿器使用说明书第一章：介绍1.1 产品概述气候补偿器是一种先进的设备，旨在帮助调节环境温度和湿度，以提供舒适的生活和工作环境。

本说明书将详细介绍气候补偿器的安装、操作和维护等内容。

请仔细阅读本手册，并按照要求正确使用气候补偿器。

1.2 产品特点1.2.1 温度调节：气候补偿器可以根据环境温度自动调整温度，使室内保持在舒适的温度范围内。

1.2.2 湿度调节：气候补偿器具有湿度控制功能，能够调节室内湿度，防止过度潮湿或干燥。

1.2.3 省能环保：气候补偿器采用先进的节能技术，能够有效降低能耗，减少对环境的影响。

1.3 安全须知1.3.1 在安装、使用和维护气候补偿器时，请务必按照本说明书的要求操作，确保您的人身安全和设备的正常运行。

1.3.2 在进行安装和维护时，请务必切断电源，以免发生意外事故。

1.3.3 请勿将任何物品放置在气候补偿器周围，以避免阻碍正常的空气流通。

1.3.4 请勿将水或其他液体溅入气候补偿器内部，以免造成设备损坏或触电危险。

1.4 联系方式如需更多信息或技术支持，请联系我们的客户服务部门。

电话：XXX-XXXXXXX。

工作时间：周一至周五，9:00-17:00。

第二章：安装2.1 确定安装位置在安装气候补偿器前，请选择一个合适的位置，确保以下条件满足：2.1.1 具有足够的空间容纳气候补偿器；2.1.2 具有良好的通风条件，以便于空气流通；2.1.3 远离热源和湿度较高的区域。

2.2 安装步骤2.2.1 将气候补偿器放置在安装位置上，并使用水平仪进行校准，确保水平。

2.2.2 使用螺丝固定器具将气候补偿器固定在墙壁或天花板上。

2.2.3 连接气候补偿器的供电线路，确保电源稳定。

2.2.4 按照说明书连接气候补偿器的导风管道，以便排放室内污浊空气和引入新鲜空气。

第三章：操作3.1 打开/关闭气候补偿器3.1.1 使用遥控器或控制面板上的开关按钮，将气候补偿器打开或关闭。

3.1.2 在使用气候补偿器前，请确保电源已接通，且设备无故障。

气候补偿器使用说明书一、引言气候补偿器是一种创新的设备，旨在帮助人们应对气候变化所带来的不利影响。

本使用说明书将为您提供有关气候补偿器的详细信息，包括使用方法、特点和注意事项等。

二、产品介绍1.1 气候补偿器是一种高科技的设备，采用先进的技术，可以自动监测并调节环境温度和湿度，以实现气候补偿的效果。

1.2 气候补偿器具有紧凑、轻便的外观设计，易于携带和安装。

1.3 气候补偿器采用环保材料制造，符合国际安全标准。

三、使用方法2.1 安装在使用气候补偿器之前，请确保室内温度和湿度已经调整到正常范围。

然后，根据以下步骤安装气候补偿器：1) 将气候补偿器放置在所需使用的位置，确保放置平稳。

2) 将气候补偿器的电源线连接到电源插座。

3) 按照产品说明书上的指示，打开气候补偿器的电源开关。

4) 确保气候补偿器与周围环境的通风畅通，以保证其正常运行。

2.2 操作1) 打开气候补偿器的开关，选择所需的工作模式。

气候补偿器通常提供自动和手动两种模式，根据需要进行选择。

2) 在自动模式下，气候补偿器将根据环境的温度和湿度自动进行调节，并确保室内的舒适度。

3) 在手动模式下，您可以根据需要手动调节温度和湿度，以满足个人对环境的需求。

2.3 注意事项1) 请确保气候补偿器的工作环境温度在规定范围内。

过高或过低的温度可能影响气候补偿器的正常运作。

2) 请勿将气候补偿器置于潮湿或多尘的环境中，以免损坏设备。

定期清洁设备表面，以确保正常的运行效果。

3) 如需拆卸或移动气候补偿器，请先关闭电源开关，以防止意外损伤。

四、维护与保养3.1 维护气候补偿器属于高科技设备，使用时需注意以下事项：1) 定期清洁气候补偿器的外壳和滤网，以确保正常的空气循环和过滤效果。

2) 注意避免水或其他液体直接接触气候补偿器，以防止电器元件受潮损坏。

3.2 保养为了确保气候补偿器的长期稳定运行，请注意以下保养措施：1) 定期检查气候补偿器的电源线和插头，如发现损坏或异常情况，请及时更换。

板式换热机组气候补偿控制原理板式换热机组是一种重要的换热设备，广泛应用于工业生产和能源系统中。

在不同的气候条件下，机组的工作状态会发生变化。

为了保证机组的正常运行和高效工作，需要进行气候补偿控制。

板式换热机组气候补偿控制的原理是根据环境温度和湿度的变化，调整机组的工作参数，以保证机组的换热效率和性能稳定。

换热机组的性能受到环境温度和湿度的影响较大，如果不进行补偿控制，机组的换热效果会受到较大的影响。

在换热机组的设计中，通常会考虑到不同的气候条件下的工作状态。

通过对机组的工作参数进行调整，可以使机组在不同的气候条件下达到最佳的工作状态。

在炎热的夏季，环境温度较高，需要增加机组的换热面积，以增强换热效果。

而在寒冷的冬季，环境温度较低，需要减小机组的换热面积，以提高换热效率。

为了实现气候补偿控制，通常会使用传感器来监测环境温度和湿度的变化。

这些传感器将环境温度和湿度传递给控制系统，控制系统根据这些数据来调整机组的工作参数。

根据不同的设计需求，控制系统可以通过调整进出口温度、流量和压力等参数，来实现机组的气候补偿控制。

在实际应用中，板式换热机组气候补偿控制可以提高机组的换热效率和性能稳定性。

通过根据气候条件的变化，调整机组的工作参数，可以使机组始终处于最佳的工作状态，达到更好的换热效果。

同时，气候补偿控制还可以减少机组的能耗，提高能源利用效率。

除了气候补偿控制，还可以通过其他方式来提高板式换热机组的性能。

例如，可以采用先进的换热技术，如增加换热面积、改善流体流动方式等，来提高换热效率。

此外，还可以对机组进行定期的维护和清洁，以保持机组的正常运行和性能稳定。

板式换热机组气候补偿控制是保证机组正常运行和高效工作的重要手段。

通过监测环境温度和湿度的变化，并根据这些数据来调整机组的工作参数，可以使机组始终处于最佳的工作状态，达到更好的换热效果。

同时，气候补偿控制还可以提高机组的能源利用效率，减少能耗。

因此，在设计和应用板式换热机组时，应充分考虑气候补偿控制的重要性，并合理选择和运用相应的控制策略和技术。

气候补偿调控技术气候补偿装置由气候补偿器和电动三通阀组成，下面针对此项目进行详细的综合介绍：电动三通阀的安装示意图如下（气候补偿器没绘出,详细安装示意图见附件3）：锅炉控制完全由原有的锅炉控制器来实现，在循环泵出口的旁通管段部分加装XX三代节能控制产品HTXY-02/03智能型节能控制系统及电动调节阀门，可实现系统出水温度随室外温度变化自动调节及气候补偿功能，使末端用热系统按需供热、按时间段供热，并与锅炉燃烧系统相匹配，实现最大限度的节能。

a) 节能控制器的特点XX第三代节能控制产品，吸取了国内外的供热节能的先进技术，总结了多年来我们在节能方面的丰富经验，自主研发的一套节能控制系统，控制系统由智能主机和下位机组成，采用嵌入式单片机技术，用模块化的软硬件结构实现，系统规模大小、功能灵活可变。

系统采用分布式计算机系统技术与多单片机协同工作，从而解决系统中各种软硬件功能的任意组合与集中管理间的矛盾。

本系统技术先进，可扩充性好，为产品的持续发展与创新打下良好的基础.b) 五种控制模式:1、控制单台锅炉全自动运行。

2、控制多台锅炉联动运行。

3、控制供暖系统全自动运行。

4、控制锅炉与供暧系统联动运行。

5、实现计算机中央控制，远程控制，网络控制。

采用这套控制系统，可以实现采全自动化控制，完全根据热量的需求供热，最大限度的达到节能目的。

c) 主机控制系统：HTXY—02多功能智能型锅炉系统控制装置●采用最先进的计算机芯片组成主控制板；●显示器为8.4寸256色带触摸液晶屏，分辨率为640*480，色彩丰富，视觉效果好；●用户可通过触摸方式或键盘输入方式进行各种设置，操作简便；●控制器内核采用WinCE操作系统，●主控程序采用EVC语言进行编程。

因此开发的用户界面具有Windows操作系统风格，全汉字显示，操作更加人性化；●主控器通过RS485总线与各锅炉控制器进行通讯，最多可连接32台控制器，可实现采集数据以及发布命令等功能；●对各区域进行温度补偿控制和手动控制，以及对同一区域的各锅炉进行联动控制等。

气候补偿器文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-气候补偿器设计基础：室外温度的变化很大程度上决定了建筑物需热量的大小，也决定了能耗的高低。

运行参数（供暖水温）应随室外温度的变化时刻进行调整，始终保持供热量与建筑物的需热量相一致，保证室内温度在不同室外温度情况下的相对稳定，实现按需供热，这样才可以保证供暖机组最大限度的节能运行。

产品定义：ACME气候补偿器是根据室外温度的变化及用户设定的不同时间对室内温度要求，按照设定曲线求出恰当的供水温度进行自动控制，实现供热系统供水温度－室外温度的自动气候补偿，避免产生室温过高而造成能源浪费的一种节能产品；根据系统不同，节能率达10%~25%。

产品特性：1.全集成电脑控制，主控CPU采用PHILIPS主流工控芯片，计算速度快，运行稳定；2.中文液晶实时显示室内、室外温度、供水温度、回水温度及电动阀开度等运行参数，LED灯显示系统运行状态；触摸键盘操作；3.分时分温功能模块内嵌，系统默认提供4时段、4条独立运行曲线，以满足用户在不同时段对室内温度的要求；4.精确控制供水温度，根据室外温度模糊运算出所需的供暖水温，并运用PID控制规律实时与实际供水温度比较，调节电动阀开度，精确保证稳定供水温度，避免发生用户室温过高的现象而浪费能耗；5.曲线自学习功能，根据历史参数实时修正室外温度--供水温度曲线，使供暖系统最优化运行；6.多电动阀控制，模块化设计，系统板载三台电动阀控制，可通过扩充模块自由增加电动阀数量；7.支持联机运行的同时可实现独立运行，增加了系统的稳定性和可操作性；8.支持多种通讯方式：TCP/IP网络、RS232/RS485、无线传输、电话线通讯及电力线载波通讯等。

技术参数：1.电源 AC 220V 50Hz2.水温传感器：三线制PT100 精度1%3.室外温度变送器：4~20mA 精度0.5%4.室内温度变送器：4~20mA 精度0.5%5.电动三通阀：4~20mA控制 4~20mA反馈 AC24V或AC220V供电ACME气候补偿器控制系统原理图：。

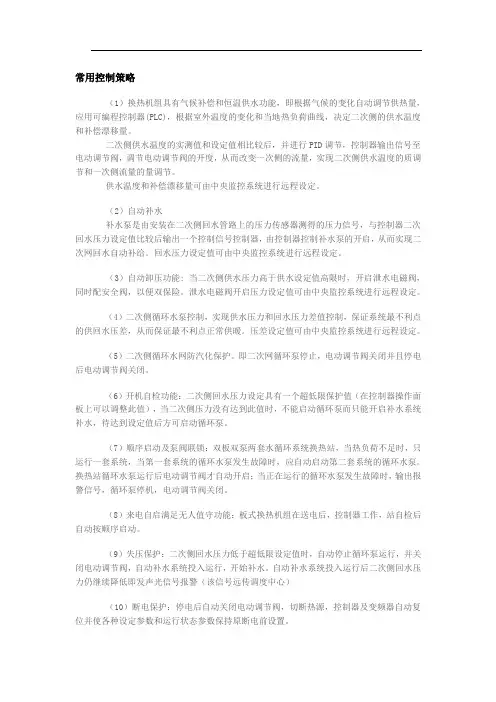

常用控制策略（1）换热机组具有气候补偿和恒温供水功能，即根据气候的变化自动调节供热量，应用可编程控制器(PLC)，根据室外温度的变化和当地热负荷曲线，决定二次侧的供水温度和补偿漂移量。

二次侧供水温度的实测值和设定值相比较后，并进行PID调节，控制器输出信号至电动调节阀，调节电动调节阀的开度，从而改变一次侧的流量，实现二次侧供水温度的质调节和一次侧流量的量调节。

供水温度和补偿漂移量可由中央监控系统进行远程设定。

（2）自动补水补水泵是由安装在二次侧回水管路上的压力传感器测得的压力信号，与控制器二次回水压力设定值比较后输出一个控制信号控制器，由控制器控制补水泵的开启，从而实现二次网回水自动补给。

回水压力设定值可由中央监控系统进行远程设定。

（3）自动卸压功能: 当二次侧供水压力高于供水设定值高限时，开启泄水电磁阀，同时配安全阀，以便双保险。

泄水电磁阀开启压力设定值可由中央监控系统进行远程设定。

（4）二次侧循环水泵控制，实现供水压力和回水压力差值控制，保证系统最不利点的供回水压差，从而保证最不利点正常供暖。

压差设定值可由中央监控系统进行远程设定。

（5）二次侧循环水网防汽化保护。

即二次网循环泵停止，电动调节阀关闭并且停电后电动调节阀关闭。

（6）开机自检功能：二次侧回水压力设定具有一个超低限保护值（在控制器操作面板上可以调整此值），当二次侧压力没有达到此值时，不能启动循环泵而只能开启补水系统补水，待达到设定值后方可启动循环泵。

（7）顺序启动及泵阀联锁：双板双泵两套水循环系统换热站，当热负荷不足时，只运行一套系统，当第一套系统的循环水泵发生故障时，应自动启动第二套系统的循环水泵。

换热站循环水泵运行后电动调节阀才自动开启；当正在运行的循环水泵发生故障时，输出报警信号，循环泵停机，电动调节阀关闭。

（8）来电自启满足无人值守功能：板式换热机组在送电后，控制器工作，站自检后自动按顺序启动。

（9）失压保护：二次侧回水压力低于超低限设定值时，自动停止循环泵运行，并关闭电动调节阀，自动补水系统投入运行，开始补水。

换热站气候补偿器控制方案目录一、项目概况 (3)二、原设计方案 (3)三、分析与建议 (3)一、项目概况现锅炉房内有两台燃气热水锅炉，供热为间供系统，二次系统有三台热水循环泵，为两用一备二、原设计方案1.两台燃气锅炉设置集控系统，根据冬季室外温度采用气候补偿器自动计算锅炉燃烧供回水温度自动控制锅炉运行台数。

2.采暖二次热水循环系统采用变频水泵，并配置气候补偿器，根据室外温度变化调节供热量，有效节约能源。

三、分析与建议1.分析：原方案两台燃气锅炉设置集控和采暖二次热水循环系统采用变频水泵，并配置气候补偿器，其意图是根据室外温度变化自动调节热源负荷输出（包括运行台数和负荷输出自动调节）和二次系统热水循环泵改变流量的质调节。

但两个调节系统设计既有重复又有矛盾。

其一：现有燃气锅炉负荷输出以及启停状态转换均有原锅炉公司提供，控制器已具备自动调节运行功能，即依据供回水温度自动进行切换（大小火或启停状态），锅炉设计运行工况为95/70℃，此时锅炉效率最高。

建议：不增加集控系统。

缺点：原设计方案中集控方案中要求锅炉根据室外温度采用气候补偿自动计算锅炉燃烧供回水温度自动控制锅炉运行台数。

势必造成锅炉热效率降低，并且锅炉回水温度过低，便会在锅炉尾部产生大量的冷凝水，冷凝水有弱酸性腐蚀锅炉，缩短锅炉的使用寿命。

其二：二次系统热水循环泵加装变频器，根据室外温度进行变流量运行，势必要影响到二次系统的水力平衡，造成近端流量过大（过热），远端流量不足（过冷）。

因为热水循环水泵的扬程和流量设计是根据系统的局部阻力和沿程阻力进行选型的，故不可破坏管网平衡。

建议：二次系统热水循环泵工频运行，根据负荷计算和节气变化对水泵分别进行配置或者重新水力计算进行选型。

即：在初寒、末寒期，一用二备；在严寒期，两用一备。

其三：建议在两台板换供水支管上分别加装两台电动三通调节阀或供水总管上加装一台电动三通调节阀；由气候补偿器根据室外温度变化，以及实际检测供/回水温度与用户设定温度的偏差,通过PI/PID方式输出信号控制阀门的开度。
