换热机组控制系统

HD-JZ06N换热机组电脑控制系统使用手册一、系统概述HD-JZ06N微电脑控制器是专为全自动换热机组而设计的变频及温度自动控制系统，有多种变频控制模式和温度控制模式可供用户选择。

可同时控制两路温度调节阀及一路补水变频和一路循环变频。

采用最新高速CPU为硬件控制核心，人工智能模糊控制软件最新算法，有看门狗防止软件死机或跑飞，具有控制精度高、调节稳定、触摸屏显示人机交互界面、设定参数少、操作简单明了、参数修改密码锁定等功能。

二、主要性能指标1.补水泵控制方案：a >根据二次网回水压力进行控制；b >根据二次网供水压力进行控制；c >可根据压力区间模式进行补水控制；d >可定时自动换泵，两台泵自动轮换工作；e >具有欠压保护及超压自动泄水控制功能；f >当一台补水泵不够用，可自动启动另一台补水泵投入工作；g>两台补水泵互为备用，一台出现故障时，另一台自动投入运行；2.温度调节阀控制方案：a> 二次网供水温度控制b> 户外温度补偿控制c> 二次网回水温度控制d> 手动控制3.循环泵控制方案：a> 根据二次网供水压力变频控制；b> 根据二次网供、回水压差变频控制；d> 可根据一次网来水温度自动起停循环泵；e> 一用一备工作方式，工作泵故障备用泵自投；f> 两用一备工作方式，工作泵故障备用泵自投；g> 二次网出口压力超压保护运行模式；4. 可同时接入机组运行的5路温度及4路压力信号；5. 可接入各种压力传感器的压力信号输入，温度传感器可接多种Pt1000或Ni1000电阻温度传感器。

6. 具有四路模拟量输出；两路控制温度调节阀，一路控制补水变频，另一路控制循环泵变频；7. 可接入三路模拟量流量信号，一路水箱模拟液位信号；8. 具有动压补水输入接口和水箱低水位开关量输入接口；7. 通过触摸屏可配接远程程数据采集和集中监控接口，可通过GPRS或ADSL进行联网控制；三、安装和配线说明1.控制柜开口尺寸:186mm×136mm(HITECH触摸屏)；193mm×139mm(EVIEW触摸屏)2.安装方式: 主机导轨式安装，操作面板卡入式安装;3.使用环境:无水滴、蒸汽、腐蚀、易燃、灰尘及金属微粒的场所；4.使用温度:-10℃～50℃相对湿度:20～90RH;5.使用电压:AC12V±10%;6.系统功耗:<=20W;7.外部接线端子定义图：四、控制器接线端子定义说明ACIN -----交流电源输入端AC 12V/ 20WNC1,NC2 -----空端CMO1 -----循环泵继电器输出公共点XHB1 -----1#循环泵继电器输出触点XHB2 -----2#循环泵继电器输出触点XHB3 -----3#循环泵继电器输出触点CMO2 -----补水泵继电器输出公共点BSB1 ----- 1#补水泵继电器输出触点BSB2 ----- 2#补水泵继电器输出触点XYF ------ 泄压电磁阀继电器输出触点NC3,NC4,NC5,NC6 -----空端ACM0 -----流量模拟输入公共点LL1-----一次网流量输入点(DC0-10V或4-20mA)LL2-----二次网流量输入点(DC0-10V或4-20mA)LL3-----补水流量输入点(DC0-10V或4-20mA)ADI1-----备用模拟量输入点1 (DC0-10V或4-20mA)ADI2-----备用模拟量输入点2 (DC0-10V或4-20mA)ACM1-----循环泵变频器频率控制电压信号地XHDA-----循环泵变频器频率控制电压信号(DC 0-10V)ACM2-----补水泵变频器频率控制电压信号地BSDA-----补水泵变频器频率控制电压信号(DC 0-10V)ACM3-----1#电动调节阀开度控制电压信号地FDA1 -----1#电动调节阀开度控制电压信号(DC 0-10V)ACM4-----2#电动调节阀开度控制电压信号地FDA2 -----2#电动调节阀开度控制电压信号(DC 0-10V)CMI1----- 输入信号公共点1XHRUN-----循环泵运行信号输入端（无源触点）BSRUN-----补水泵运行信号输入端（无源触点）TJFRUN----电动调节阀运行信号输入端（无源触点）DYBS ----- 动压补水或第二补水压力信号输入端（无源触点）CMI2----- 输入信号公共端2JNIN------ 补水箱缺水报警输入端（无源触点）BSPBJ---- 补水泵变频器故障报警输入端（无源触点）XHBBJ--- 循环泵故障报警输入端（无源触点）BSBBJ----补水泵故障报警输入端（无源触点）CMT1-----温度传感器输入公共端1T1R -----一次网入口温度传感器输入端（PT1000）CMT2----温度传感器输入公共端2T1H -----一次网回水温度传感器输入端（PT1000）CMT3----温度传感器输入公共端3T2C -----二次网出口温度传感器输入端（PT1000）CMT4----温度传感器输入公共端4T2H-----二次网回水温度传感器输入端（PT1000）CMT5----温度传感器输入公共端5THW -----户外温度传感器输入端（PT1000）CMP1-----压力传感器输入公共端1P1R -----一次网入口压力传感器信号输入端(DC0-10V或4-20mA) CMP2-----压力传感器输入公共端2P1H -----一次网回水压力传感器信号输入端(DC0-10V或4-20mA) CMP3-----压力传感器输入公共端3P2C -----二次网出口压力传感器信号输入端(DC0-10V或4-20mA) CMP4-----压力传感器输入公共端4P2H -----二次网回水压力传感器信号输入端(DC0-10V或4-20mA) YW0-----液位变送器信号输入地YW+-----液位变送器信号输入(DC0-10V或4-20mA)五、系统参数说明1．工程师菜单进入密码操作员进入菜单不需要密码，触摸屏的工程师进入密码为00000000或3370959。

换热机组及控制系统技术方案
一．机组及控制组成如下图1：
图1、系统工作原理图
1、板式换热器；2.加压水泵；3、纯净水箱；4、温度控制阀；5、液位传感器；6、温度传感器；7、控制柜二．控制原理及逻辑关系如下图2：
图2、逻辑控制图
三．技术方案说明：
本系统包括板式换热器；加压水泵；纯净水箱；温度控制阀；液位传感器；温度传感器；控制柜等7大部分及其他一些管路、阀门、支座等结构组成。

1、控制柜通过柜体上的启停按钮来控制加压泵（2）的启动和停止，开启前先检
测水箱水位信号，确认水量充足后开启；温度控制器和水泵频率控制器安装在控制柜内；
2、水泵的转速由安装在控制柜内的水泵频率控制器调节，由此来调节水量；
3、控制柜接受来自温度传感器的热水温度信号，通过控制器调节温度控制阀（6）
的开度达到使换热器加热纯净水到要求的温度；
4、运行中若蒸汽量充足，则温控阀调节蒸汽量到设定温度，当蒸汽量不足时，则
温控阀开到最大后，减小供水量，使出水温度保持恒定，随着蒸汽量的恢复增大，逐渐增大水泵频率，频率达到最大后，则开始关小温控阀开度，减小供汽量来控制水温。

5、纯净水箱液位满时，通过液位传感器将信号传到控制柜，再传到纯净水制取系
统停止制取纯净水，反之开始制取纯净水；
6、水泵采用一用一备工作方式，当其中一台水泵或其控制回路故障时，可切换到
另一台投入工作，增加系统运行可靠性。

《《》》一、换热站安装自动控制系统的目的在蒸汽首站中安装自动化控制系统其目的当然是为了能使工艺控制更先进、供热参数更优化、整体系统更节能，并给投资者能带来一定的经济效益，其总结一下优点共有以下四类：2.1 提高供热温度、压力、流量等过程参数的控制精度，改善供热品质。

2.2 减少操作人员、降低工人劳动强度、节约人力投资。

2.3 全面及时的掌握供热系统的温度、压力、流量等过程参数变化情况，相当于供热系统安装了眼睛，运行人员可以不用再到现场就地仪表上观看记录和填写运行报表。

2.4 控制系统提供完整的故障诊断及报警功能，使得运行人员可以快速掌握报警发生地点及原因，对超温、超压、泄漏、堵塞、仪表故障、PLC故障、断电等各种故障的发生做到及时诊断，及时检修，保证系统安全运行。

三、控制系统的选择及配置在选择首站控制系统时首先要考虑到首站的重要性，同时也要考虑到供热公司一般维护人员技术水平较差，首站运行人员文化有限。

所以必须选择一种运行界面全中文且自动化控制水平较高、持久运行故障率低的DCS系统。

经过调查西门子S7300PLC多年来被各行业所用，可靠性高故障率低I/O点扩展也方便，所以在“天津碱厂永利新河供热站”下位机选择了西门子S7300CPU。

上位机人机界面它的友好性和可操作性直接影响着系统的安全运行，本工程中上位机采用两台计算机控制平台另加一台西门子HMI MP270触摸人机界面。

上位机软件选用国产（MCGS）全中文组态软件，使控制系统构成DCS结构。

整个DCS系统软硬件配置如下：3.1 PLC控制柜硬件组成PLC独立的安装在弱电控制柜中，PLC由中央控制器CPU214（本机自带2DP接口，32K工作内存，位操作时间0.1μs，集成14DI/10DO， DI/DO最大1008点，AI/AO最大248点，MMC微存储卡128K ），最多扩展模拟量输入输出模块 ×8个。

由于选用了2DP接口的CPU，所以在PLC弱电控制柜门上还嵌入了一款MT6070触摸面板HMI（65536色，7英寸,480×234），触摸面板HMI与PLCDP-2接口进行通讯。

换热站控制系统设计引言：换热站是工业和居民建筑中必不可少的一部分，用于供暖、制冷和热水供应。

换热站控制系统是确保换热站运行稳定和高效的关键。

本论文将讨论换热站控制系统的设计和实施。

一、需求分析：首先，我们需要对换热站的需求进行分析。

根据不同的应用场景和需求，需要确定换热站的供热、制冷和热水供应的需求量以及温度要求。

还需要考虑换热站的稳定性和可靠性，以及节能和环保要求。

二、系统架构设计：1.监控模块：监控模块用于监测换热站的运行状态和参数。

这包括温度和压力传感器用于测量供热/制冷水和热水的温度和压力。

流量计用于测量流体的流量。

还可以使用液位传感器来监测储水罐中的水位。

这些传感器将数据传输给控制模块进行处理。

2.控制模块：控制模块负责处理监测模块传输的数据，并相应地控制换热站的运行。

首先，需要一个温度和压力的控制算法来确保供热/制冷和热水的温度和压力满足要求。

其次，需要一个流量控制算法来确保流体的流量控制在合理的范围内。

此外，还需要一个液位控制算法来保证储水罐的水位稳定。

3.执行模块：执行模块用于执行控制模块的指令。

这包括控制阀门、泵和调节阀等设备。

这些设备将根据控制模块传输的指令来控制换热站的运行。

三、设计和选择控制算法：为了确保换热站的高效和稳定运行，需要设计和选择相应的控制算法。

根据具体的需求，可以选择PID控制、模糊控制或模型预测控制等控制算法。

通过模拟和实验，可以评估和优化控制算法的性能，并确定最佳的控制策略。

四、设计安全措施：五、实施和测试：设计和开发完成后，换热站控制系统需要进行实施和测试。

在实施过程中，需要确保系统的正常运行和与其他系统的兼容性。

通过实验和测试，可以验证系统的性能和稳定性，并进行必要的调整和优化。

结论：本论文主要讨论了换热站控制系统的设计和实施。

通过系统架构设计、控制算法选择和一系列的实施和测试，可以确保换热站的高效、稳定和安全运行。

在未来的研究中，可以进一步探索新的控制算法和技术，以提高换热站的性能和能效。

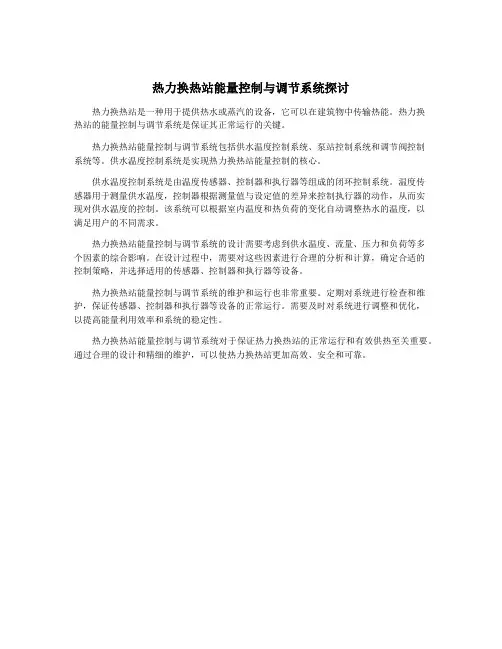

热力换热站能量控制与调节系统探讨
热力换热站是一种用于提供热水或蒸汽的设备，它可以在建筑物中传输热能。

热力换
热站的能量控制与调节系统是保证其正常运行的关键。

热力换热站能量控制与调节系统包括供水温度控制系统、泵站控制系统和调节阀控制
系统等。

供水温度控制系统是实现热力换热站能量控制的核心。

供水温度控制系统是由温度传感器、控制器和执行器等组成的闭环控制系统。

温度传
感器用于测量供水温度，控制器根据测量值与设定值的差异来控制执行器的动作，从而实
现对供水温度的控制。

该系统可以根据室内温度和热负荷的变化自动调整热水的温度，以
满足用户的不同需求。

热力换热站能量控制与调节系统的设计需要考虑到供水温度、流量、压力和负荷等多
个因素的综合影响。

在设计过程中，需要对这些因素进行合理的分析和计算，确定合适的
控制策略，并选择适用的传感器、控制器和执行器等设备。

热力换热站能量控制与调节系统的维护和运行也非常重要。

定期对系统进行检查和维护，保证传感器、控制器和执行器等设备的正常运行。

需要及时对系统进行调整和优化，
以提高能量利用效率和系统的稳定性。

热力换热站能量控制与调节系统对于保证热力换热站的正常运行和有效供热至关重要。

通过合理的设计和精细的维护，可以使热力换热站更加高效、安全和可靠。

换热站自动控制系统使用说明一、概述本换热站自动控制系统，包括受柜、循环泵变频器柜、补水泵变频器柜和控制柜组成，对换热机组进行全面的自动控制。

控制系统使用西门子S7-200系列PLC作为控制器，通过模拟量扩展模块读取现场变送器采集到的现场数据，用于内部控制和送至触摸屏进行显示。

现场操作使用EView触摸屏，简单直观。

本系统触摸屏主要包括一下画面初始画面参数显示参数总览参数设定控制设定巡检画面电流显示报警一览报警设定下面对这些画面作简单说明初始画面为系统上电时屏幕显示的画面，点击手型按钮进入操作各画面。

进入操作画面后不再显示此画面。

参数显示在这个画面显示系统的基本参数，包括高温侧和低温侧压力、温度、流量。

还包括电机温度数据。

参数总览将参数显示在换热系统的示意图上，包括高温侧和低温侧压力、温度、流量及流量累积。

参数设定设定控制参数，包括一次网供水流量设定，二次网捕水压力设定、泻压压力设定。

进入报警设置的密码输入也在这个页面上。

控制设定在这个画面设定控制模式及输入手动时的输出值。

可设定补水泵、泻压阀和电动阀的状态，手动开启补水泵和泻压阀，设定补水泵和电动阀在手动时的输出值。

巡检画面用于上传巡检信息。

电流显示显示循环泵的三相电流大小，并显示一次网和二次网的热量及热量积算。

报警一览显示当前的报警信息报警设定设定报警限。

本画面只有在输入安全密码后才可以进入。

二、操作使用说明1、基本操作说明控制系统使用触摸屏作为人机界面。

触摸屏通过通讯电缆与PLC进行通讯交换数据。

可以通过点击触摸屏上的开关来切换开关的状态。

如果要输入数据，可以用手指点击要输入的数据，将会弹出一个数字小键盘，可以用手指点击相应的数字输入你想要的数值，然后点击小键盘上的ENT确认，便可以输入数据了，如下图所示画面切换可以通过点击画面底部的两个箭头实现。

2、自动补水设定使用自动补水需要按以下规程操作A、将变频补水柜面板上的转换开关调整至1#自动或2#自动状态。

KT系列智能换热机组控制器（适用于KT356A型号）使用手册 卓越产品·及时服务KECHENG（上海恪成）是行业领先的供水控制器提供商。

致力于通过供水控制系统的优化使您的供水设备更稳定，同时成本更低。

企业发展历程：2008年起开始致力于触摸屏水泵控制器研发及代工OEM生产；2011年投资500万注册公司并建立专业的研发团队及生产流水线；2014年企业通过ISO9001:2008国际质量体系认证；2014年注册“KECHENG”商标；2015年新版本控制器通过欧盟CE认证并远销欧盟国家。

“卓越产品·及时服务”是我们永远追求的目标。

上海浦东嘉里城复旦附中青浦校区ISO9001认证CE认证专利证书智能水泵控制器产品主要由4大系列组成：1、KP 系列变频恒压供水控制器主要用于水泵恒压供水设备或无负压供水设备。

适用范围：居民生活用水、公共场所用水、商用大厦、灌溉、工厂等供水系统；锅炉、中央空调补水等。

2、KX 系列水泵巡检控制器主要用于水泵或消防巡检控制系统。

适用范围：水泵巡检系统、消防泵巡检系统等。

3、KL系列给排水控制器主要用于根据水箱或水池液位进行补水或排水。

适用范围：水箱补水、潜水排污、深井给水、污水提升装置等4、KT 系列换热温度控制器主要用于换热机组控制和变频温度循环控制。

适用范围：换热机组控制系统、中央空调循环水温差控制、地暖温度控制、太阳能循环水温度控制等。

目录一、公司介绍 (2)二、产品系列简介 (3)三、系统概述 (6)四、系统工作原理 (7)五、供水参数基本设定 (8)六、控制器的外形与安装 (9)七、控制器技术参数 (10)八、主界面与操作说明 (12)九、参数设置界面与操作说明 (16)十、系统设置界面与操作说明 (27)十一、应用案例 (29)十二、常见故障处理 (29)十三、注意事项 (30)十四、品质保证 (31)感谢选用恪成牌KT系列智能换热机组控制器。

换热器温度控制系统简单控制系统方案(总16页)本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.March目录目录 (2)1、题目 (2)2、换热器概述 (2)换热器的用途............................................................................................... 错误!未定义书签。

换热器的工作原理及工艺流程图............................................................... 错误!未定义书签。

3、控制系统 (3)控制系统的选择 (3)工艺流程图和系统方框图 (3)4、被控对象特性研究 (4)被控变量的选择 (4)操纵变量的选择 (4)被控对象特性 (5)调节器的调节规律的选择 (6)5、过程检测控制仪表的选用 (7)测温元件及变送器 (7)执行器 (10)调节器 (12)、仪表型号清单列表 (12)6、系统方块图 (13)7、调节控制参数，进行参数整定及系统仿真，分析系统性能 (13)调节控制参数 (13)PID参数整定及系统仿真 (14)系统性能分析 (16)8、参考文献 (17)1、题目热交换器出口温度的控制。

2、换热器概述换热器的用途换热器又叫做热交换器（heat exchanger），是化工、石油、动力、食品及其它许多工业部门的通用设备，在生产中占有重要地位。

进行换热的目的主要有下列四种：.使工艺介质达到规定的温度，以使化学反应或其他工艺过程很好的进行；.生产过程中加入吸收的热量或除去放出的热量，使工艺过程能在规定的温度范围内进行；.某些工艺过程需要改变无聊的相态；④.回收热量。

由于换热目的的不同，其被控变量也不完全一样。

在大多数情况下，被控变量是温度，为了使被加热的工艺介质达到规定的温度，常常取出温度问被控温度、调节加热蒸汽量使工艺介质出口温度恒定。

换热站控制系统设计1.引言换热站是供热系统中的重要部分，负责对热能进行集中供应和分配。

为了实现高效、稳定的供热过程，需要一个可靠的换热站控制系统来监测和控制热网的运行。

本文将介绍一种换热站控制系统的设计方案。

2.系统需求分析在设计换热站控制系统之前，我们需要对系统的需求进行分析。

主要的需求如下：2.1热能监测系统需要能够实时监测换热站的热网温度、流量和压力等参数，以便及时发现问题并进行调整。

2.2控制功能系统需要能够对换热站的设备进行自动控制，包括启停设备、调节温度和流量等。

2.3故障报警系统需要能够监测热网中的故障，并及时向操作人员发出警报，以便及时处理故障。

2.4数据记录与分析系统需要能够记录并存储换热站的运行数据，以便后续进行数据分析和故障排查。

3.系统设计方案基于上述需求，我们设计了以下的换热站控制系统方案：3.1硬件组成系统的硬件组成包括传感器、执行器、控制器和操作终端。

传感器负责实时监测热网的温度、流量和压力等参数，并将数据传输给控制器。

执行器负责根据控制指令进行设备的启停以及温度和流量的调节。

控制器负责接收传感器的数据，并进行数据处理和控制指令的生成。

操作终端用于操作和监控整个系统。

3.2控制策略系统采用分层控制策略，分为上位机控制和下位机控制。

上位机负责监控整个系统的运行状态，接收传感器数据并进行数据分析、故障排查和故障报警。

下位机负责控制设备的启停和温度、流量的调节，根据上位机发出的控制指令进行相应的操作。

3.3软件开发软件开发包括上位机软件和下位机软件的开发。

上位机软件主要负责数据分析、故障排查和故障报警等功能。

下位机软件主要负责控制设备和接收上位机发出的控制指令。

4.系统实施系统的实施包括硬件设备的安装、软件的开发和系统的调试。

硬件设备的安装需要按照设计方案进行，确保传感器和执行器的正确连接。

软件开发需要根据需求进行，编写相应的代码并进行测试。

系统调试需要将硬件和软件进行整体联调，确保系统的稳定性和可靠性。

换热机组控制方案说明换热机组是一种常见的能源转换装置，它通过将热能从一个系统传输到另一个系统，实现能量的转换。

换热机组通常由换热器、泵、阀门和传感器等组成，通过控制这些设备的运行来实现对热能的转换和传输。

换热机组的控制方案决定了其性能、效率和运行稳定性，因此设计一个合理有效的控制方案非常重要。

1.基本功能控制：这是控制方案的基础，包括启动、停止、运行模式的选择等。

在换热机组的控制系统中，通常设置有自动、手动和远程控制模式，可以根据需要进行切换。

此外，还应具备故障报警、自动保护等功能，以确保设备的安全运行。

2.温度控制：换热机组通常用于控制和调节两个系统之间的温度差，保持系统的热平衡。

因此，温度控制是换热机组控制方案中最重要的一部分。

可以使用PID调节器，根据实际温度与设定温度之间的差异，调节泵和阀门的开启度，实现温度控制。

3.压力控制：在换热机组运行过程中，不同系统之间的压力差也是需要控制的因素之一、通过安装压力传感器，测量差压，并将测量结果输入控制系统中，根据设定值来控制泵和阀门的开关状态，以达到所需的压力差。

4.流量控制：换热机组的流量控制是实现热能传输的关键。

通过流量传感器，测量两个系统之间的热传输介质的流量，并将结果反馈给控制系统。

根据设定值来控制泵和阀门的开启度，以实现所需的流量。

5.效率优化：换热机组的设计目标之一是提高能源利用效率，降低能源消耗。

因此，控制方案应该具备效率优化的功能。

例如，通过定时启动、停止机组设备，根据系统需求来调节泵和阀门的工作状态，减少能源浪费和损耗。

6.远程监控和控制：随着科技的发展，远程监控和控制技术已经逐渐应用于换热机组。

通过互联网和现代通信技术，可以实现对换热机组的远程监控和控制。

用户可以通过电脑或手机等终端设备，随时随地进行机组的监控和控制，提高操作的便利性和机组管理的效率。

总之，一个合理有效的换热机组控制方案应该结合实际需要，综合考虑温度、压力、流量等因素，通过合理调节泵和阀门的工作状态，实现热能的传输和转换，提高能源利用效率，保证系统的稳定运行。
