长距离大直径输水钢管顶管施工技术与应用摘要：结合天津市南水北调中线滨海新区供水一期工程输水管线工程第八标段穿越曹庄花卉市场的顶管施工，介绍了大口径钢管进行长距离顶进施工时管道轴线控制、注浆减阻等问题，可供以后同类工程参考和借鉴。
关键词：大口径钢管；顶管；轴线控制；注浆减阻
abstract: combined with the city of tianjin binhai new area of south-to-north water project water pipeline project bid eighth of cao village flowers market through the pipe jacking construction, introduces the large-diameter steel pipe jacking construction of long distance pipeline axis control, grouting to reduce resistance and other issues, can be for reference of similar projects and draw lessons from.
key words: large diameter steel pipe; pipe jacking; axis control; grouting drag reduction
中图分类号：tu511.3+7 文献标识码：a文章编号：
一、工程概况
天津市南水北调中线滨海新区供水一期工程输水管线工程是向天津市滨海新区的永定新河以南地区输送引江原水。工程起点位于天津干线末端的曹庄泵站围墙外预留接管点处，终点为东丽区津滨水厂东侧预留进水口处，管线总长约36.195km。
本合同段为其中第8合同，主要包括曹庄花卉市场穿越工程、
手掘式顶管施工艺 1总则 1.1适用范围 顶管工艺的选择，应根据管道所处土层性质、管径、地下水位、附近地上或地下建筑物、构筑物等各种设施情况，经技术经济比较后确定。顶管工艺大致可分类为：手掘式顶管工艺、挤压式顶管工艺、土压平衡顶管工艺、泥水平衡式顶管工艺和挤密土层顶管工艺。本标准介绍的是手掘式顶管式工艺。手掘式顶管施工适用于土质较好的黏性土或砂性土层中，且管径在 80cm 以上。如地下水位较高，则需要采用井点降水等辅助施工措施；不适用于曲率半径小和软土地层的施工。 1.2编制参考标准及规范 （ l ）《给水排水管道工程质量验收规范》 GB50268— 2001 （2）《市政排水管渠工程质量检验评定标准》GJJ3— 1990 （3）混凝土和钢筋混凝土排水管》 GB／T11836— 1999 （ 4）《建筑工程施工质量验收统一标准》 GB50300— 2001 （ 5）《地下防水工程施工质量验收规范》 GB50208— 2002 （ 6）《地下工程防水技术规范》 GB50108—— 2001 2术语 2.1术语 （1）顶管段单元长度：指不采用中继间时计算所能顶进的管段长度。此长度由管径、管道所处土层性质、千斤顶规格、后背墙允许抗力、管道端部所能承受的允许顶力等因素确定。 （2）工作坑：是安放所有顶进设备的场所，也是顶管掘进机的始发场所。 （3）接收坑：是接收掘进机的场所。 （4）后背：指根据土的性质设计能承受顶管段单元长度最大顶力的反作用力的后背墙。 （5）顶铁：指管道顶进时，千斤顶与管道端部之间临时设置的传力构件。其作用能将千斤顶集中荷载通过顶铁比较均匀地分在管端并能延伸千斤顶活塞的功能。 3基本规定 该工艺操作全过程应遵守的标准是《给水排水管道工程质量验收规范》GB50268— 2001。 4施工准备 4.1技术准备 （1）组织管理人员和技术人员熟悉设计文件及设计交底并进行图纸会审。 （ 2）会同业主、监理单位进行交桩并做好交桩复核记录；对沿线水准点及轴线控制桩进行加密，并报监理工程师审核。 （3）进行工程量复核并编制详细的工料分析。 （4）编制实施性的作业指导书。 （5）组织技术人员熟悉施工规范并进行书面技术交底和安全交底。 4.2材料要求 所有材料进场前均应附有生产许可证、产品合格证和相应的检验报告书，并经专职质检员验收合格后方可进场；在材料使用前，必须按规定抽样送检，合格后方可使用。对顶管工艺中最主要的材料钢筋混凝土管材在进场前还必须检查其所有原材料试验报告、混凝土试块抗压强度报告和管材本身的抗压检验报告。材料要求具体如表 4.2 。 材料要求一览表表 2..
长距离顶管施工主要技术措施 一、工程概况 2000mm排海管道工程是嘉兴市污水处理工程的一个重要组成部分。正常排放管总长2060m，管道内径2000mm，从高位井向大堤外顶进，埋深9.30～21.81m，出洞口管内底标高为-20.23m，前1747.5m为下坡（-2.5）顶进，最后302.5m为平坡顶进，终点管内底标高为-24.60m.顶进施工采用F-B型钢承口式钢筋混凝土管、楔形橡胶圈接口、多层胶合板衬垫。 二、地质资料 顶进轴线上方覆土为粉土层；淤泥质粉质粘土，局部夹少量薄层粉土；粉质粘土。地质剖面见图1。 三、工具管选型 正常排放管在出洞后的150～200m范围内是④层砂质粉土夹粉砂，然后穿过④a层粉质粘土、⑤层淤泥质粉质粘土～淤泥质粘土。经多方论证，最终决定采用大刀盘泥水平衡式工具管。 四、主要技术措施 1.减阻泥浆 顶进施工中，减阻泥浆的应用是减小顶进阻力的重要措施。顶进时，通过工具管及混凝土管节上预留的注浆孔，向管道外壁压入一定量的减阻泥浆，在管道外围形成一个泥浆套，减小管节外壁和土层间的摩阻力，从而减小顶进时的顶力。泥浆套形成的好坏，直接关系到减阻的效果。
为了保证压浆的效果，在工具管尾部环向均匀地布置了4只压浆孔，顶进时及时进行压浆。工具管后面的3节混凝土管节上都有压浆孔，以后每隔2节设置1节有压浆孔的管节。混凝土管节上的压浆孔有4只，呈90环向交叉布置。压浆总管用50mm白铁管，除工具管及随后的3节混凝土管节外，压浆总管上每隔6m装1只三通，再用压浆软管接至压浆孔处。 顶进时，工具管尾部的压浆要及时，确保形成完整、有效的泥浆套。混凝土管节上的压浆孔供补压浆用，补压浆的次数及压浆量需根据施工时的具体情况而确定。由于顶进距离长，一次压浆无法到位，需要接力输送，因此在管道内共设置5只压浆接力站，平均每隔300m左右设1站。压浆接力站的作用有两个，一是运输作用；二是承担至前面压浆接力站管道部分的补压浆。 减阻泥浆的性能要稳定，施工期间要求泥浆不失水、不沉淀、不固结，既要有良好的流动性，又要有一定的稠度。顶进施工前要做泥浆配合比试验，找出适合于施工的最佳泥浆配合比。表1是本工程所采用的减阻泥浆控制参数，表2是减阻泥浆的配合比。 表1减阻泥浆的控制参数 表2减阻泥浆配合比（kg/m3） 拌制减阻泥浆要严格按操作规程进行，催化剂、化学添加剂等要搅拌均匀，使之均匀地化开，膨润土加入后要充分搅拌，使其充分水化。泥浆拌好后，应放置一定的时间才能使用。通过储浆池处的压浆泵将泥浆压
施工总结 本工程在设计单位、建设单位、监理单位及经济开发区政府等部门的大力支持下，并经我项目部全体人员的共同努力，现已圆满完成，工程质量较好。在施工过程中，我项目部得到各级领导的关心、指导，在此表示衷心的感谢，现将本工程施工情况总结如下。 一、工程概况 本工程是*****市政管连通工程，工程位于**市**区**大道与**大道交叉口，**水厂出厂管与**大道市政管连通工程为新建管道工程，全线北起于****厂前的***路，南止于**大道南侧，与**大道市政管连通。 本工程工作量大，施工中经历冬、雨季，并且工期要求较紧。 二、工程设计状况 本工程由**市****设计咨询有限公司设计。 本工程设计为顶管工程，设计J2、J4、J6为工作井，J1、J3、J5为接收井。顶管共分5段进行： 第一段：由J2工作井向J1接收井顶进，长度为100 m，管道坡度i=0.414，J1接收井顶标高为16.70 m，井底标高为12.60 m；J2工作井顶标高为19.00 m，井底标高为12.6 m；管段在J1及J2位置的埋深度为4.8 m～7.1m。 第二段：由J2工作井向J3接收井顶进，长度为110 m，管道坡度i=0.414，J3接收井顶标高为18.8 m，井底标高为12.6 m, J3位置管段的埋深度为6.9 m。
第三段：由J4工作井向J3接收井顶进，长度为130 m，管道坡度i=0.414，J4井顶标高为19.15 m，井底标高为12.6 m，为顶管工作井, J4位置管段的埋深度为7.25 m； 第四段：由J4工作井向J5接收井顶进，长度为130 m，管道坡度i=0.414，J5井顶标高为21.80 m，井底标高为12.6 m，为顶管接收井, J5位置管段的埋深度为9.9 m； 第五段：由J6工作井向J5接收井顶进，长度为108 m，管道坡度i=0.414，J6井顶标高为19.80 m，井底标高为12.6 m，为顶管工作井, J6位置管段的埋深度为7.9 m； 另在设排泥井1座，井底标高为15.20 m；雨水井1座，井顶标高为15.12 m，井底标高为13.62 m。 管道材料：DN1400*16焊接钢管；工作坑采用石粉渣回填夯实。 三、工程施工概况 本工程于2014年10月25日开工，至2015年7月10日竣工，施工中经历冬、雨季。本工程技术含量高。本工程所处地段为**大道，特别是J4工作井所处位置为****市场大门口附近，给材料进场及土方运输造成很大的不便，施工难度较大。 我项目部自2014年10月01日进场以来，迅速组建项目经理部，初步进行了场地规划，编制施工组织设计、施工技术专项方案，并组织专家进行了论证，同时抓紧其他筹备工作，完善开工报告所要求的一切事项，为确保工程顺利开工创造条件。 1、施工准备 ⑴进行施工测量和放线工作。
( 安全论文 ) 单位：_________________________ 姓名：_________________________ 日期：_________________________ 精品文档 / Word文档 / 文字可改 长距离顶管施工中继间的分布 (标准版) Safety is inseparable from production and efficiency. Only when safety is good can we ensure better production. Pay attention to safety at all times.
长距离顶管施工中继间的分布(标准版) 1中继间的顶力 为了留有足够的顶力储备，当顶进的过程中顶力达到中继间顶力的50%时就需要下中继间。 中继间油缸的活塞杆直径d=140mm,中继间压力等级为Pmax＝31.5MPa。 中继间顶力 F中＝n×Pmax×A（1） =24×31.5×106×π×(0.14/2)2 =11632kN 2顶力计算 在普通泥水平衡顶管施工中，顶力计算： F=Fo+πBcτaL（2）
式中：F——总顶力（kN）； Fo——初始顶力（kN）； Bc——管外径（m）； τa——管子与土之间的剪切摩阻力（kPa）; L——推进长度（m） 初始顶力 Fo＝（Pe+Pw+ΔP）πBc2/4（3） 式中：Pe——挖掘面前土压力（根据土质情况计算，现阶段管道的埋深一般不会超过20m，考虑排泥不畅等原因，取Pe＝200kPa）； Pw——地下水的压力（kPa）； ΔP——附加压力（一般为20kPa）； （4） 式中：——管与土之间的粘着力（kPa）； ——管与土的摩擦系数（） （5） 式中：W——每米管子的重力（kN/m）；
大直径、长距离顶管毗邻既有线路保护施工技术 发表时间：2018-06-06T16:58:33.363Z 来源：《基层建设》2018年第10期作者：王忠文[导读] 摘要：大直径顶管与既有高速路并行，由于顶管管线长、直径大，对毗邻的既有交通影响大，为确保顶管施工期间高速交通安全，避免造成经济损失，施工前，在顶管管路和高速路间施做保护结构、施工时做好保护结构变形监测。 广州建筑股份有限公司 510030 摘要：大直径顶管与既有高速路并行，由于顶管管线长、直径大，对毗邻的既有交通影响大，为确保顶管施工期间高速交通安全，避免造成经济损失，施工前，在顶管管路和高速路间施做保护结构、施工时做好保护结构变形监测。 关键词：大直径顶管；既有高速路；保护结构；变形监测 一、引言 在城市中修建排污、截污管道工程，因城区道路纵横，建筑物、管线密布，采用顶管工艺施工是相对经济、适用的方法。顶管线路经常布置在既有道路下、与地面线路、道路、高架、建构筑物等毗邻，顶管的施工势必将对既有线路、建构筑物的安全使用产生一定的影响，甚至危及其结构安全。对重要的既有线路、建构筑物，需要采取专门的保护措施。 本文以白云区石井河截污系统工程毗邻既有线的顶管施工为依托，实践并总结了长距离、大直径顶管毗邻既有高速路保护施工技术，以为同类工程的施工提供参考。 二、工程概况 石井河干流截污渠箱（石井河段）工程在粤溪北路下设有1490m长，直径3.056m的顶管工程，顶管连通新市涌干流截污系统。粤溪北路毗邻北环高速，高速路的高架桥段顶管外缘距离桥梁桩基5.50～12.3m，高速路路基段顶管外缘距离路堤挡墙外缘5.00～9.00m，PH3顶管井的支护结构距离高速路挡墙外缘最近仅0.82m，因此顶管的施工势必影响北环高速的安全运营。 三、工程地质情况 粤溪北路顶管段地质主要为①1杂填土、②1淤泥、②4砾砂、②3粉质粘土。 本段范围内岩土分层及其特征分述如下： 1）第四系全新统人工填土层（Q4ml） 杂填土，地层代号①1 见于场区大部分地段，主要分布于石井河堤岸之上。杂色、褐色、灰褐色，稍湿，稍压实。主要由碎石、砼块、砖块、中粗砂和建筑垃圾等组成，硬质物含量一般为30~80%，顶部有0.00~0.30m砼路面。此层绝大多数地段出露于地表，层顶埋深0.00～3.50m，层厚0.80～7.60m，平均4.10m。 2）第四系全新统海陆交互相沉积层（Q4mc） （1）淤泥，地层代号②1 揭露于场区大部分地段，呈层状、似层状断续分布。灰黑色，饱和，流塑，有机质含量为0.36~5.65%。局部相变为淤泥质粉质粘土。层顶埋深0.00～16.40m，层厚0.50～11.30m，平均2.69m。 （2）粗、砾砂，地层代号②4 见于场区大部分地段，呈层状或似层状分布。深灰色、浅灰色、灰白色，饱和，松散，粒径不均匀，局部含少量淤泥质。该层在部分地段相变为中砂、淤泥质粗、砾砂。层顶埋深0.00～15.60m，层厚0.50～8.80m，平均2.48m。 （3）粉质粘土，地层代号②3 仅见于场区部分地段，呈透镜状或似层状分布。灰色、浅灰色、黄色，可塑，土质较不均匀。层顶埋深1.00～13.80m，层厚0.50～ 6.60m，平均2.28m。 四、对既有路的专项保护措施 针对毗邻的既有高速路的特点，分段实施专项保护措施： 1.高架桥段：在管路与高架间距离顶管外缘1.175m的位置施做Φ500@350×350双排高压旋喷桩； 2.路堤段：在管路与路堤间距离顶管外缘1.00m的位置施做Φ500@350单排高压旋喷桩； 高架桥段保护措施平面布置图路堤段保护措施平面布置图 3.路桥过渡段：在管路与路堤间距离顶管外缘1.50m的位置施做1排12.0m拉森IV钢板桩；

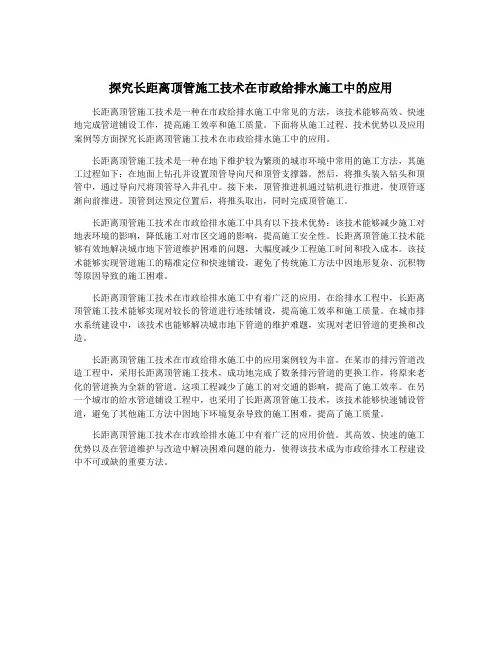

市政给排水施工中的长距离顶管施工技术 市政给排水工程是城市基础工程建设的重点工程之一，因此要想推动城市化建设的快速发展就需要多关注给排水工程的建设，对施工技术进行升级，充分解决传统施工中存在的问题。目前市政给排水工程中最常用的施工技术是长距离顶管施工技术，该技术的使用需要结合施工现场的具体情况，通过对具体问题的具体分析选出最佳的施工策略。因此本文将就该项技术进行深入探究，对其进行详细分析，仔细介绍其施工工序，探讨出能够有效发挥其效果的施工方案。 标签：市政给排水；长距离顶管施工；应用 目前城市给排水工程的建设相对于其他技术工程的建设较为复杂，因此将长距离顶管施工技术使用在市政给排水工程中，在降低工程制作成本的同时为城市发展做出了卓越的贡献。该技术已经成为重点技术，采用该项技术能够减少开挖地面的成本，降低作业的危险性，保障成本的同时顺利达成铺设管道的目标，使城市的交通不再因工程建设而堵塞，影响居民的日常生活。因此专业人员需要对长距离顶管施工技术的前期准备施工方法以及施工工序有详尽的了解，充分掌握使用方法，推动给排水工程建设的发展。 一、应用分析 （一）前期准备 由于长距离顶管施工技术的使用方法比较复杂，在任何一个环节上出现失误都会造成整个工程的工程质量不佳以及经济成本的浪费，因此在施工开始之前需要展开较长一段时间的准备。 1.设计准备 在施工方案设计过程中需要对市政给排水工程的整体路线详细掌握，这就需要设计人员对现场进行仔细地勘察，了解工程所处的自然环境以及实际的情况，还有需要提前了解在工程开展过程中可能出现的干扰因素，展开详尽的调查以后再根据实际情况设计施工方案，保证人员安全以及工程的顺利开展。 2.现场准备 现场准备需要对现场所需器械的状态进行检查，落实现场的安全管理措施以及施工材料的检查。结束以后现场还需要对各项电路之间的连接进行核查，预防电路缠绕引起的安全事故发生。除此之外现场的监工人员需要掌握现场施工的具体步骤，在适当地时机引导现场工作人员的工作，保证工作进度，确保工程展开井然有序。 （二）施工方法：
小管径顶管施工技术简 介 文档编制序号：[KKIDT-LLE0828-LLETD298-POI08]
小管径顶管施工技术简介针对当前小型水库除险加固中，个别水库输水涵需要更换，采用小管径（直径小于500mm以下）顶管的技术进行，我公司前段时间完成了某镇水库的顶管施工，现将该施工技术简介如下： 一、主要设备 1、油压前进顶，最大顶力150T，行程800mm； 2、油箱、油泵、电机、阀门及耐压胶管一套； 3、柴油发电机（24匹，单相15kw）一台； 4、电焊机（单相11kVA）一台。 二、辅助材料 1、长7.0m导向用轻路轨两条； 2、推进用钢管（δ=20mm，D=273mm）长度分别为：400mm两节，800mm一节，1200mm一节，1600mm两节，共长6.0m。 3、支撑箱δ=20mm钢板制作，长1500mm，宽200mm，高 200mm，中间加肋条。 4、传力板δ=50mm，D=350mm钢板。 5、顶管头δ=20mm，D=299mm，L=100mm钢管制作。 三、施工布置： 四、主要施工过程： 1、定点、放样
到需要更换输水涵的水库现场调查、了解，根据水库坝体结构，一般选择在原输水涵顶一米左右为新涵底，新输水涵管走向与原涵基本相同。 用全站仪测定涵管中心线位置，并测出段面图计算需顶管的长度、确定重力墩的底高程和结构尺寸（常采用长4.0m，高3.0m，宽3.0m，两侧浆砌石、中间毛石砼） 2、开挖工作坑 工作坑长10.0m，底宽1.6m，边坡1：～。 3、铺导向轻轨钢 用全站仪重新复核顶管中心线和高度，从而确定导向轻轨钢的布置，D=273mm钢管的轨钢间距200mm。轨钢用钢板每隔1.0m焊接并铺在砼墩上。 5、顶管 （1）、将要顶入的钢管（无缝钢管D=273mm，δ=10mm， 每节长6.0m）放上导向轨道并套上顶管头,启动油压机推动 千斤顶挤压钢管,每挤进40cm或80cm就退回液压杆换一次 推进管,直至将钢管挤进5.50m左右,推回液压杆后换上后 一节钢管进行焊接。 （2）、焊接完检查合格后，再启动油压机挤钢管直至 坝前坡露出管头，人工挖掉管内的泥即可。管内的泥一米左右的较结实，两米以后较少泥，用人工容易挖。 五、效果及优点
顶管施工技术规范 6.1一般规定 6.1.1顶管的施工设计应包括以下主要内容： 6.1.1.1施工现场平面布置图； 6.1.1.2顶进方法的选用和顶管段单元长度的确定； 6.1.1.3工作坑位置的选择及其结构类型的设计； 6.1.1.4顶管机头选型及各类设备的规格、型号及数量； 6.1.1.5顶力计算和后背设计； 6.1.1.6洞口的封门设计； 6.1.1.7测量、纠偏的方法； 6.1.1.8垂直运输和水平运输布置；下管、挖土、运土或泥水排除的方法； 6.1.1.9减阻措施； 6.1.1.10控制地面隆起、沉降的措施； 6.1.1.11地下水排除方法； 6.1.1.12注浆加固措施； 6.1.1.13安全技术措施。 6.1.2管道顶进方法的选择，应根据管道所处土层性质、管径、地下水位、附近地上与地下建筑物、构筑物和各种设施等因素，经技术经济比较后确定，并应符合下列规定： 6.1.2.1在粘性土或砂性土层，且无地下水影响时，宜采用手掘式或机械挖掘式顶管法；当土质为砂砾土时，可采用具有支撑的工具管或注浆加固土层的措施； 6.1.2.2在软土层且无障碍物的条件下，管顶以上土层较厚时，宜采用挤压式或网格式顶管法； 6.1.2.3在粘性土层中必须控制地面隆陷时，宜采用土压平衡顶管法； 6.1.2.4在粉砂土层中且需要控制地面隆陷时，宜采用加泥式土压平衡或泥水平衡顶管法； 6.1.2.5在顶进长度较短、管径小的金属管时，宜采用一次顶进的挤密土层顶管法。
6.1.3采用手掘式顶管时，应将地下水位降至管底以下不小于0.5mm处，并应采取措施，防止其他水源进入顶管管道。 6.1.4顶管施工中的测量，应建立地面与地下测量控制系统，控制点应设在不易扰动、视线清楚、方便校核、易于保护处。 6.2工作坑 6.2.1顶管工作坑的位置应按下列条件选择： 6.2.1.1管道井室的位置； 6.2.1.2可利用坑壁土体作后背； 6.2.1.3便于排水、出土和运输； 6.2.1.4对地上与地下建筑物、构筑物易于采取保护和安全施工的措施； 6.2.1.5距电源和水源较近，交通方便； 6.2.1.6单向顶进时宜设在下游一侧。 6.2.2采用装配式后背墙时应符合下列规定； 6.2.2.1装配式后背墙宜采用方木、型钢或钢板等组装，组装后的后背墙应有足够的强度和刚度； 6.2.2.2后背土体壁面应平整，并与管道顶进方向垂直； 6.2.2.3装配式后背墙的底端宜在工作坑底以下，不宜小于50cm； 6.2.2.4后背土体壁面应与后背墙贴紧，有孔隙时应采用砂石料填塞密实； 6.2.2.5组装后背墙的构件在同层内的规格应一致，各层之间的接触应紧贴，并层层固定。 6.2.3工作坑的支撑宜形成封闭式框架，矩形工作坑的四角应加斜撑。 6.2.4顶管工作坑及装配式后背墙的墙面应与管道轴线垂直，其施工允许偏差应符合表6.2.4的规定。 工作坑及装配式后背墙的施工允许偏差(mm)表6.2.4
第一节顶管法施工 （一）概述 顶管施工是继盾构施工之后发展起来的一种土层地下工程施工方法，主要用于地下进水管、排水管、煤气管、电讯电缆管的施工。它不需要开挖面层，并且能够穿越公路、铁道、河川、地面建筑物、地下构筑物以及各种地下管线等，是一种非开挖的敷设地下管道的施工方法。 地下管线的非开挖施工法主要内容包括：地下管线的铺设、更换和修复。 1、顶管施工的基本原理 先在工作坑内设置支座和安装液压千斤顶，借助主顶油缸及管道间中继间等的推力，把工具管或掘进机从工作坑内穿过土层一直推到接收坑内吊起，与此同时，紧随工具管或掘进机后面，将预制的管段顶入地层。 边顶进， 边开挖地层， 边将管段接长的管道埋设方法。 施工时，先制作顶管工作井及接收井，作为一段顶管的起点和终点，工作井中有一面或两面井壁设有预留孔，作为顶管出口，其对面井壁是承压壁，承压壁前侧安装有顶管的千斤顶和承压垫板（即钢后靠），千斤顶将工具管顶出工作井预留孔，而后以工具管为先导，逐节将预制管节按设计轴线顶入土层中，直至工具管后第一节管节进入接收井预留孔，施工完成一段管道。为进行较长距离的顶管施工，可在管道中间
设置一至几个中继间作为接力顶进，并在管道外周压注润滑泥浆。顶管施工可用于直线管道，也可用于曲线等管道。 1-预制的混凝土管；2-运输车；3-扶梯；4-主顶油泵；5-行车；6-安全护栏；7-润滑注浆系统；8-操纵房；9-配电系统；10-操纵系统；11-后座；12-测量系统；13-主顶油缸；14-导轨；15-弧形顶铁；16-环形顶铁；17-已顶入的混凝土管；18- 运土车；19-机头 2、顶管施工的分类 <1>按所顶进的管子口径大小分：大口径、中口径、小口径和微型顶管四种。大口径多指Ф2m以上的顶管，人可以在其中直立行走。中口径顶管的管径多为1.2～1.8m，人在其中需弯腰行走，大多数顶管为中口径顶管。小口径顶管直径为500～1000mm，人只能在其中爬行，有时甚至爬行都比较困难。微型顶管的直径通常在400mm以下，最小的只有75mm。 <2>按一次顶进的长度（指顶进工作坑和接收工作坑之间的距离）分：普通距离
上海市SST2.6标项目部QC 小组 提高超大直径长距离曲线顶管自动导向系统测量精度 勇攀顶管行业高峰 打造市政精品工程 中铁上海工程局市政工程有限公司
上海市南线东段工程SST2.6标，主要工作内容是铺设双排DN4000钢筋混凝土排水管，设计长度3.98km，埋深10.86m。管道外径φ4640mm，全部采用非开挖顶进法施工，为国内首建的直径最大的顶管工程，在顶管施工领域具有里程碑的意义。 本工程为国内首次实施，通过本工程采集工艺参数、研究施工技术和总结施工经验。在克服技术管壁摩阻力大、测量导向困难、穿越建筑及重要设施多等技术难点，保证管道无渗漏的质量要求前提下，完成本项目管道完美贯通。
通过本次QC 活动分析并总结各种施工参数、完善施工工艺、保证施工质量，在保证顺利贯通的前提下，大幅度提高超大直径长距离曲线顶管自动导向系统测量精度。
小组注册小组活动 小组课题成立时间：2012年3月 注册登记号：SHJSZ2011-002 活动时间：2012年3月－11月 活动次数：17次 课题类型：现场型 课题名称:提高超大直径长距离曲线顶管自动导向系统测量精度
性别文化程度职务组内职务组内分工胡斌男大专项目经理组长组织管理孙焕斌男大专项目总工副组长技术负责人薛峰男本科工程部部长组员方案编制 李海波男本科工程部副部 长 组员软件实施 陈文辉男本科技术员组员图表绘制王松男大专测量员组员数据测量赵高平男大专技术员组员设备性能研究王文顺男大专施工员组员现场配合马庆杰男本科技术员组员数据记录分析杨勇远男本科技术员组员模型设计
活动计划 3月4月5月6月7月8月9月10月11月选择课题 现状调查 设定目标 分析原因 要因确认 制定对策 实施对策 效果检查 巩固措施 下步打算
大管径顶管穿越河道 施工方案
良乡电力管道穿越刺猬河顶管工程 技术方案
目录 1.工程概况 (1) 2．技术方案 (3) 3.施工方法及顶管防沉降措施 (23)
1.工程概况 1.1工程简介 本工程为房山区良乡电力工程穿越刺猬河顶管工程，设计起点为刺猬河南岸城良35KV变电站入地后穿越刺猬河至河北岸向西北方向与长虹西路电力管线相接。原管线规划为2.0m*2.3m暗挖隧道，穿越刺猬河部分变更为顶管穿越，顶管管径为φ3000，根据河道管理部门要求，管顶覆土深度即距离河道底部应不少于2.5m，由于顶管管径较大，根据顶管有关规范顶管覆土不小于 0.8D要求，覆土深度确定为3.0m。从顶管工艺角度出发，顶管覆土深度越大越有利于顶进，但同时却增加工作井和接收井的施工费用，设计时根据原隧道埋深和上述深度要求进行调整。 现状河道上口宽42m，河底宽25m，河底和两岸为护砌护坡结构，河底至现况地面上端为4.0m，水深约2.0m左右。
1.2管线沿线水文地质条件 地质条件无相关详细资料，水文条件按地下水丰富考虑。 1.3管线沿线地形地貌 拟建场区位于长虹西路东侧，地形较平坦，周围无大型建筑物，河北岸为绿化带，地势较低，河南岸为加工厂，多为平房。 1.4管线沿线周围环境 管线穿越刺猬河，南北两岸均紧邻长虹西路，交通便利。 1.5地下管线及障碍物情况 在施工前应委托物探技术部门对工作、接收井周围地下管线进行探查。
2．技术方案 2.1顶管方式 顶管方式拟采用土压平衡机械顶管工艺穿越刺猬河河道，工作井设在刺猬河东岸，接收井设在刺猬河西岸，由东向西顶进，顶进长度120米，顶管管顶距河道底部3.0m，顶管管径φ3000。坡度为0.0019，工作井向东与本工程暗挖段6标段对接，接收井向西与现况电力隧道侧接，工作井和接收井坐标由设计确定。 本方案有以下特点： 一、本方案穿越刺猬河河道，不需大面积破坏原河道结构，不用围堰导流，在施工中充分保证河道河底和护坡的完整性。 二、采用土压平衡机械顶管掘进技术，日掘进15米，顶管上方沉降控制在15mm以内，既快速又安全。 三、工作井设在刺猬河北岸绿化带内，接收井设在刺猬河南岸加工厂南门外，经现场踏勘，河岸两边道路行人车辆较少，有利于施工及运输，社会交通影响面小。需要时进行社会道路交通导行。 四、根据φ3000顶管土压平衡顶管掘进机械（机头长度按5.3m，直径3570mm推算）φ3000，工作竖井平面尺寸（净空）为9.0m*7.0m，接收竖井平面尺寸（净空）为6m×5m。拟建接收井井位见下图： 五、由于顶管断面为圆形，暗挖沟道断面为圆拱直墙，顶管与暗挖隧道接口过渡时本工程设计难点，本方案就此提出初步方案，仅供参考。
长距离顶管施工中继间的分布参考文本 In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each Link To Achieve Risk Control And Planning 某某管理中心 XX年XX月
长距离顶管施工中继间的分布参考文本使用指引：此安全管理资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。 1 中继间的顶力 为了留有足够的顶力储备，当顶进的过程中顶力达到 中继间顶力的50%时就需要下中继间。 中继间油缸的活塞杆直径d =140mm,中继间压力等级 为Pmax＝31.5MPa。 中继间顶力 F中＝n×Pmax×A （1） =24×31.5×106×π×(0.14/2)2 =11632kN 2 顶力计算 在普通泥水平衡顶管施工中，顶力计算： F =Fo+πBcτa L （2）
式中：F——总顶力（kN）； Fo——初始顶力（kN）； Bc——管外径（m）； τa——管子与土之间的剪切摩阻力（kPa）; L——推进长度（m） 初始顶力 Fo＝（Pe+Pw+ΔP）πBc2/4 （3） 式中：Pe——挖掘面前土压力（根据土质情况计算，现阶段管道的埋深一般不会超过20m，考虑排泥不畅等原因，取Pe＝200kPa）； Pw——地下水的压力（kPa）； ΔP——附加压力（一般为20kPa）； （4） 式中：——管与土之间的粘着力（kPa）； ——管与土的摩擦系数（）
仅供参考[整理] 安全管理文书 长距离顶管施工中继间的分布 日期：__________________ 单位：__________________ 第1 页共6 页
长距离顶管施工中继间的分布 1中继间的顶力 为了留有足够的顶力储备，当顶进的过程中顶力达到中继间顶力的50%时就需要下中继间。 中继间油缸的活塞杆直径d=140mm,中继间压力等级为Pmax＝31.5MPa。 中继间顶力 F中＝n×Pmax×A（1） =24×31.5×106×π×(0.14/2)2 =11632kN 2顶力计算 在普通泥水平衡顶管施工中，顶力计算： F=Fo+πBcτaL（2） 式中：F——总顶力（kN）； Fo——初始顶力（kN）； Bc——管外径（m）； τa——管子与土之间的剪切摩阻力（kPa）; L——推进长度（m） 初始顶力 Fo＝（Pe+Pw+ΔP）πBc2/4（3） 式中：Pe——挖掘面前土压力（根据土质情况计算，现阶段管道的埋深一般不会超过20m，考虑排泥不畅等原因，取Pe＝200kPa）； Pw——地下水的压力（kPa）； ΔP——附加压力（一般为20kPa）； 第 2 页共 6 页
（4） 式中：——管与土之间的粘着力（kPa）； ——管与土的摩擦系数（） （5） 式中：W——每米管子的重力（kN/m）； t——管壁厚度（m） 将式（15）、（14）代入（12）经变换位置后得 （6） 式中：q——管子顶上的垂直均布荷载（kPa）； a——管子法向土压力取值范围，可参见表 q=We+P（7） 式中：We——管顶上方的土的垂直荷载（kPa）； P——地面的动荷载（kPa）（现阶段顶管施工的埋深较深，地面的动荷载可以忽略，即取p＝0） （8）r——土的容重 c——土的内聚力（kPa）； Be——管顶土的扰动宽度（m） Ce——土的太沙基荷载系数（土的有效高度） (9) 式中：K——土的太沙基侧向土压力系数（K=1）；μ——土的摩擦系数（μ＝tgφ） (10) 式中：Bt——挖掘的直径（m）；Bt=Bc+0.1 在一般的泥水平衡顶管所适应的土质中，根据经验a与C′的取值 第 3 页共 6 页
长距离人工顶管施工工法
目录 1前言 (3) 2工法特点 (3) 3适用范围 (3) 4工艺原理 (3) 5施工工艺流程及操作要点 (4) 5.1施工流程 (4) 5.2施工准备 (4) 5.3工作井及后靠背制作 (5) 5.4导轨及顶管设备安装 (6) 5.5顶进施工 (7) 5.6长距离人工顶管措施 (9) 5.7竣工验收 (12) 6机具设备 (12) 7劳动组织 (13) 8质量要求 (14) 8.1本工法应执行的标准规范 (14) 8.2质量保证措施 (14) 9安全措施 (15) 10环保措施 (16) 11效益分析 (17) 12应用实例 (17)
1前言 胜利油建公司广东天然气管网一期项目部施工的广东天然气管网惠州段位于广东省惠州市惠城区和惠阳区。始于东江大呗，经潼湖军垦区，沥林镇工业园区，终止于惠州市工业园。线路实长约47.9公里，设计压力10MPa，管径为Φ914mm，壁厚分别为 16mm、17.5mm、22mm。区域地貌主要有低山、丘陵、山间盆地、山间峡谷等。其中管线 在沥林镇凤凰岗村穿越凤凰岗山体后沿惠莞高速向镇隆镇方向延伸。原方案采用开挖山体沟下焊接，但考虑到山体地势陡峭，受地形限制，大型设备无法进入，土方量较大，山体开挖后需要支护等因素，并且开挖施工影响居民正常生产生活，由于南方地区，特别是广东境内居民风水意识强烈，业主、监理及项目部联合多次处理工农关系未果，严重影响了我项目部施工进度。根据相关部门提供的资料及经过现场勘探，最后决定采用采用人工顶管方式，即利用两台320吨千斤顶并结合中继间技术及注浆技术，完成284m的山体穿越，顶管用钢筋 混凝土套管DRC1800×2000mm GⅢA JC/T640。 2工法特点 2.1长距离人工顶管施工与机械顶管相比，其显著特点如下: 设备简易，技术难度低，易于推广，施工成本低； 工作井及接收井占用场地小； 容易发现对下障碍物，清楚的做出判断，防止不必要的损失。 2.2与大开挖穿越相比，对周围环境影响小，可有效保护环境，不影响人们生活秩序。 3适用范围 本施工工法适用于能自立的土中，如粘土、亚粘土、强风化岩层，在采取注浆或降水的辅助施工后，可适用于砂性土，砂砾土等。 本施工工法可敷设穿越地面构（建）筑物、山体、公路、铁路等，管径在1.0~2.5m，长度在300m以内的给水管道、排污管道、工业地下管道等。 4工艺原理
给排水施工中的长距离顶管施工技术 发表时间：2017-11-21T11:17:48.893Z 来源：《建筑学研究前沿》2017年第17期作者：蔡伊俊 [导读] 市政工程建设施工是城市建设当中的重要部分，只有加强市政工程建设，才能真正有利于城市居民的日常生活，保障城市可持续发展。 上海城投水务（集团）有限公司供水分公司闵行供水管理所，上海201109 摘要：给排水工程是城市基础设施系统的重要组成元素，若想保证给排水处理的高效性，必须严格控制给排水施工质量，将长距离顶管施工技术应用到给排水施工之中，强化对各项技术要素的管控，以降低技术风险。开展给排水施工中长距离顶管施工技术时，必须重视施工质量，以保证城市的稳定运转，科学设定施工标准，及时处理好环境污染与破坏问题，及时为给排水工程施工提供条件。为此，本文就给排水施工中的长距离顶管施工技术开展了分析与探究。 关键词：给排水施工；长距离；顶管；施工技术 引言 在科学技术日益飞速发展的今天,城市居民水平也在逐步的提高,人们从过去的物质生活追求逐步的上升为精神物质的双重追求,各种市政工程和基础设施作为人们生活中不可缺少的重要部分,受到人们的广泛关注。城市地下管道改造已成为当前城市化发展的主流。更是各种城市基础设施施工和应用的关键。 1长距离顶管技术在城市给排水施工中的应用价值 给排水工程为城市生产、生活用水提供了重要的支持，并在排污、防洪等方面发挥着重要的职能，同时对于城市建设与环境保护有着良好的协调作用，对于经济发展和社会进步有着积极的促进作用。如何提高城市给排水施工质量，需要针对施工过程中存在的相关问题，采取有效的措施给予解决。 2城市给排水工作的现状 作为城市现代化发展的主要构成成分，市政给排水施工质量的优劣直接影响着城市经济社发展，通过进一步完善市政给排水体系，可最大限度满足人们日益增长的物质文化需求，还能起到保护环境、维持生态平衡的作用。但我国城市给排水施工目前还存在许多问题，例如：（1）排水设施如同摆设，无法充分发挥其原有功能；（2）排水系统存有缺陷；（3）养护及维修等环节排水管道或其他设备施工不到位。因此，由现阶段实际情况分析，还需加大我国城市工程建设力度，不断提升给排水工程管制力度，保证给排水工程施工设计方案合理化，并充分引入新技术、新设备，以此提升给排水工程施工整体质量。 3市政给排水施工中长距离顶管施工技术的实际应用 近日，某市区道路市政工程开始施工。工程的长度以及宽度分别为440.77m和18m。对雨水管网进行安装，安装完成后将与下游道路排水管道相连，形成完整的排水体系。为了提升给排水施工质量和效率，施工技术人员经过全面勘察，决定综合应用非开挖顶管施工技术、顶管施工技术、水平螺旋钻进施工技术，并加大对通风系统的建设力度，从而从根本上提升工程质量，并构建安全的施工环境，加大对施工人员的保护力度。 3.1非开挖顶管施工技术的应用 我国在积极进行市政工程建设的过程中，为了提升给排水施工质量和效率，不断进行了长距离顶管施工技术的创新，非开挖顶管施工技术就是在这种情况下产生并得到广泛应用的。目前，该技术的合理应用，呈现出了良好的经济性以及较高的施工效率。在实际施工中，非开挖施工方式以灰浆喷射衬层法为主。尽管该技术拥有种种优势，也已经引起了相关施工部门的高度关注，但是针对该技术的理论研究和具体应用方法的研究还相对较少，目前，我国市政给排水施工规模不断增加，这就要求相关研究人员必须加大对该技术的深入研究力度，相关研究应围绕地表施工这一中心，同时，该技术使用中不是完全不挖沟，而是应当开挖工作沟。现阶段，传统的开挖施工技术已经逐渐被非开挖顶管施工技术所取代，在对非开挖技术进行使用的过程中，传统技术会对该技术产生一定程度的限制性，如果没有进行合理的处理，将导致严重的偏差产生于工程建设中，导致工程无法顺利完工，因此，施工人员必须从市政给排水工程实际出发，对合理使用非开挖顶管施工技术，将其价值充分发挥出来。同时，非开挖顶管施工技术运行过程中的原理、方式等都必须得到施工人员的全面掌握，只有这样，才可以在实际施工中提升对该技术的利用效率，高效展开市政给排水施工，保证工程质量。值得注意的是，必须合理的设计管道才能够提升非开挖顶管施工技术的利用率，从而提升敷设管线的质量，工作人员在发现管线存在质量问题时，应对其及时进行更换，为保证长距离顶管施工技术在市政给排水建设工程中的合理应用奠定良好的基础。 3.2顶管施工技术的应用 在市政给排水工程建设中，如果需要进行顶进钢套管施工，通常需要对顶管施工技术进行应用，该技术应用中，可以确保其他公共管道长期处于稳定的运行状态下，并且，实际施工中也应当在地表设置两个基坑井，在井中放置钢管，这样一来，机械将通过千斤顶这一重要媒介开始向顶部推进。并且，必须对出口进行预留，只有这样才能够提升工作井设置的科学性，确保紧密的联系产生于接收井与土层之间，在此基础上形成的管道施工管理流程更加完善。 3.3水平螺旋钻进施工技术的应用 在市政给排水施工中，最常见的施工技术之一就是水平螺旋钻进技术，该技术指的是钢管在从工作井中向预留井推进的时候，需要对水平螺旋钻杆进行充分的应用。目前，我国在市政给排水施工中，对该技术的使用已经构建了相对健全的管理制度，能够确保实际施工中该技术的合理应用，地表受到干扰的程度也将被降低，施工现场的环境受到破坏的影响也有所减少。值得注意的是，必须在小孔径钢筋混凝土排水管道施工中才能够对水平螺旋钻进施工技术进行充分的应用，而技术使用的难点在于操作人员对方向的控制难度较高，因此，一定的偏差很容易在施工中产生，这就要求施工人员加大对该技术的控制力度，并努力实现创新，才能够为减少误差、提升市政给排水工程质量奠定良好的基础。 3.4通风系统的应用 在市政给排水施工中使用长距离顶管施工技术，保证通风是关键措施之一，由于施工距离相对较长，因此氧气不足是施工人员需要面
文件编号：GD/FS-2025 （操作规程范本系列） 顶管工程施工安全技术要 求详细版 The Daily Operation Mode, It Includes All The Implementation Items, And Acts To Regulate Individual Actions, Regulate Or Limit All Their Behaviors, And Finally Simplify Management Process. 编辑：_________________ 单位：_________________ 日期：_________________
顶管工程施工安全技术要求详细版 提示语：本操作规程文件适合使用于日常的规则或运作模式中，包含所有的执行事项，并作用于规范个体行动，规范或限制其所有行为，最终实现简化管理过程，提高管理效率。，文档所展示内容即为所得，可在下载完成后直接进行编辑。 一、顶管施工的一般要求 （1）顶管施工前应对管道顶进地段的水文地质、地下埋设物、地上交通及构管物等情况进行周密的调查了解。必须严格的掌握各类土壤的物理化学性质，分层及高度，地下水位及流量，含水层的渗透系数，有针对性的利用可能提供的设备，采取有效排水和防坍塌的安全技术措施；必须严格掌握地下埋设的各种电缆、管道、有毒有害的气（液）体、易燃易爆物质，古墓（腐植土）等地下建筑物及其它各种障碍物的种类、用途、结构、位置深度、走向、物理化学性质及危害程度，依此制定有效的安全防护和劳动保
护措施，确保施工安全，必须掌握地上公路、铁路的交通状况，请有关部门共同制定专门的施工方案（安全技术措施）配合施工，确保公路、铁路和施工安全。严禁在无施工组织设计（施工方案）情况下施工。 （2）在较大的沟渠、河道下进行顶管作业，一般应选在枯水季节，但对其航运、流量应调查清楚，确定施工方法。首先应考虑到克服河水的渗透，不宜在管道顶进线中心或上流一侧围堰使水流集中，冲刷河底，严防管顶塌方河水灌进管内。并请有关单位共同制定安全技术方案后方可施工。 顶管工程一般应在降水数日、水位降到工作坑底以后进行，在地面上有构筑物的情况下，严禁带水顶进。在各种构筑物下顶管都必须有确保施工与构筑物安全的安全技术措施。
顶 管 专 项 施 工 方 案 江西有色建设集团有限公司 长城驿服务区GSCCYFJ1项目经理部 2017年3月20日
顶管施工方案 一、工程概况： 本工程为G30连霍高速永昌至山丹段服务区升级改造工程的穿越高速公路顶管施工项目，施工内容：东西区之间管道采用顶管技术，分别设置电缆（800MM）热力、消防（1000MM）的钢筋混凝土管，电缆管道设计覆土厚度为3.0m，热力、消防管道设计覆土厚度为2.8m，顶进根数总计两根，长度约34米。 顶管平面图 二、编制依据： 《给排水管道工程施工及验收规范》（GB50269-97） 《顶管施工规范》 DG/TJ08-2049-2008 《质量评定标准与验收办法》 GB50300-2013 《排水检查井图集》图集号04S531 《给排水管道工程施工及验收规范》 GB50268-2008
《混凝土和钢筋混凝土排水管》 GBT11836-2009 《施工技术规程》 三、施工组织部署 根据施工场地的实际情况和地质情况，本工程采用手撅式顶管机施工，工作井及接收井采用钢筋混凝土。施工部署施工现场场区：施工区域采用彩色锌瓦2米高全封闭围蔽，在路边设置标志牌和反光标志，夜间设警示灯。开挖土方随挖随运到弃土场堆放；临时用电主干线采用380V三相五线制，接通工作井；坑内及管道内照明采用12V安全交流电源供电。供电拟采用市电和现场发电机组相结合。顶管施工措施根据现场布置，先施工顶管工作坑。顶管采取24小时不间断施工，以缩短工期。 （一）工艺流程
1、施工程序： 测量放线→确定工作井，接收井位置→井室施工→安装顶管设备，调试→顶管采购→顶管施工→闭水试验→整理内业资料→竣工验收。 （二）、工作井及接收井施工 本工程共有工作井6600*6800 1座，6600*3000（长*宽）的矩形接收井1座，顶管施工完成后，工作井及接收井改成
