主斜井带式输送机技术规格书(最新)(1)

带式输送机技术规格书一、项目概述该设备用于井下运输，计划用于工作面下顺槽原煤运输。

二、规格型号及供货范围：DSJ120/63/2×160型1部煤矿阻燃输送带：PVG1400S；长度：2000m；带宽：1200mm。

每部配套设备：1.配套QJR-400软启动开关1台。

2.T30手拉式钉扣机（1200mm）：1台，另带皮带扣1套。

3.NYD系列逆止器2套。

4.重型自移机尾1套5.皮带输送机保护，（天津华宁电子有限公司、天地(常州)自动化股份有限公司、天津贝克电气有限公司）单套设备附表按下表配备：序号名称单位数量1 矿用本质安全型主控制器（单沿线）台 12 矿用隔爆型兼本质安全型电源（单电源）台 13 矿用本质安全型组合扩音电话（预警、语音、闭锁、拉线急停）台 44 矿用本质安全型组合扩音电话（预警、语音、闭锁、拉线急停、输入输出）台 15 组合急停闭锁开关（闭锁、拉线急停）台186 矿用隔爆兼本质安全型远程控制箱个 17 矿用本质安全型多功能终端台 18 50米钢丝编织橡胶护套连接器根209 5米钢丝编织橡胶护套连接器根 310 专用U型销个5011 本质安全型速度传感器（带试验按钮）台 112 本质安全型堆煤传感器台 113 本质安全型跑偏传感器个814 本质安全型烟雾传感器（带试验按钮）台 215 矿用本质安全型撕裂传感器（带试验按钮）台 116 矿用隔爆型电磁阀超温洒水（带试验按钮）台 217 本质安全型温度传感器（带实验按钮）台 218 矿用防爆网线米100三、使用环境1.海拔高度-68米至-800米，2.有煤与瓦斯突出现象，高瓦斯地区，3.环境温度-12--+40℃。

4.矿井工作制度：矿井年工作日330d，每天净提升时间为18h。

5.供电电压：低压660/1140V，频率50Hz。

四、执行标准带式输送机的设计、制造、包装、运输、储存、试验、验收、调试应符合国家相关最新的制造标准和鹤煤公司相关要求。

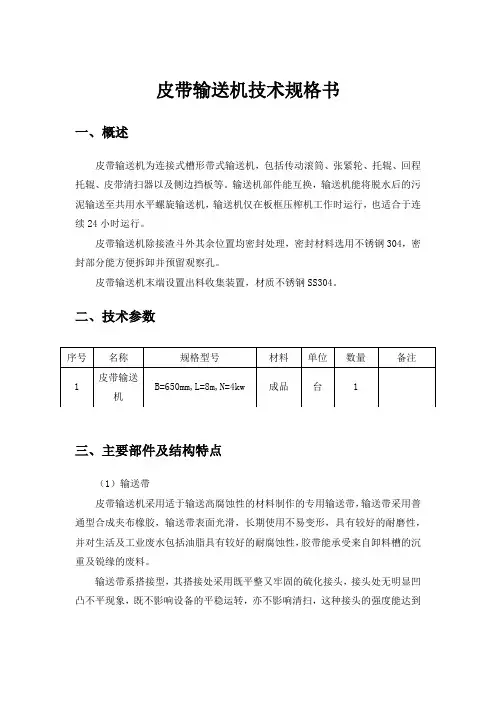

皮带输送机技术规格书一、概述皮带输送机为连接式槽形带式输送机，包括传动滚筒、张紧轮、托辊、回程托辊、皮带清扫器以及侧边挡板等。

输送机部件能互换，输送机能将脱水后的污泥输送至共用水平螺旋输送机，输送机仅在板框压榨机工作时运行，也适合于连续24小时运行。

皮带输送机除接渣斗外其余位置均密封处理，密封材料选用不锈钢304，密封部分能方便拆卸并预留观察孔。

皮带输送机末端设置出料收集装置，材质不锈钢SS304。

二、技术参数三、主要部件及结构特点（1）输送带皮带输送机采用适于输送高腐蚀性的材料制作的专用输送带，输送带采用普通型合成夹布橡胶，输送带表面光滑，长期使用不易变形，具有较好的耐磨性，并对生活及工业废水包括油脂具有较好的耐腐蚀性，胶带能承受来自卸料槽的沉重及锐缘的废料。

输送带系搭接型，其搭接处采用既平整又牢固的硫化接头，接头处无明显凹凸不平现象，既不影响设备的平稳运转，亦不影响清扫，这种接头的强度能达到橡胶带强度的85-90%，能防止带芯腐蚀，从而延长了输送带的寿命。

输送机设有防止污物缠绕托辊的挡板，防止污物散落。

输送带松驰后的长度涨紧由机架尾部螺旋式张紧装置进行调节，同时头部出料口的滚筒处设置重力式清扫器，以扫除输送带上黏附的垃圾，避免返程带回。

（2）驱动滚筒皮带输送机的驱动装置安装在输送机的出料端，于重载型密封的轴承制作上运行，采用电机滚筒合为一体的油冷式电动滚筒，电动机和减速齿轮装在滚筒空腔内，空腔内充有冷却润滑油，工作对电动机进行冷却，并润滑齿轮和轴承，具有结构简单紧凑、重量轻、操作安全等特点。

驱动滚筒减速电机型式：电动油浸滚筒，具备电机过热保护、扭矩过载保护装置及室外-40℃—70℃气温范围内正常运行的能力。

（3）张紧轮张紧轮的作用是保证输送机带具有足够的张力，以使输送带和驱动滚筒间产生必需的磨擦力以免打滑，使输送机正常运转。

输送机张紧装置为螺杆式张紧装置，张紧轮位于输送机的进料端，并在重载密封的轴承支座上运行，张紧轮富有高强度的螺杆操作皮带张紧机构，调节行程不小于500mm。

1号带式输送机技术规格要求输送物料名称：原煤物料粒度：0~50mm物料散状密度：γ=0.9t/m3带宽：B=650带速：V=1.25m/s长度：L=73m运输能力：Q=50t/h倾斜角度：α＝18°受料点：尾部一个驱动方式：采用电机外置式电动滚筒驱动，自带逆止器。

电动滚筒功率为15KW，电压380V。

传动滚筒直径为D500张紧：采用尾部螺旋张紧方式，张紧滚筒直径为D400胶带规格：CC56X4（3.5+1.5）整机采用标准TD75结构，按GB10595-89标准进行制作。

2号带式输送机技术规格要求输送物料名称：原煤物料粒度：0~50mm物料散状密度：γ=0.9t/m3带宽：B=650带速：V=1.25m/s长度：L=48m运输能力：Q=50t/h倾斜角度：α＝0°受料点：尾部一个驱动方式：采用电机外置式电动滚筒驱动。

电动滚筒功率为7.5KW，电压380V。

传动滚筒直径为D500张紧：采用尾部螺旋张紧方式，张紧滚筒直径为D400胶带规格：CC56X4（3.5+1.5）整机采用标准TD75结构，按GB10595-89标准进行制作。

平皮带输送机技术规格要求输送物料名称：原煤物料粒度：0~50mm物料散状密度：γ=0.9t/m3带宽：B=500带速：V=0.8m/s长度：L=30m运输能力：Q=6t/h倾斜角度：α＝0°受料点：尾部一个驱动方式：采用电机外置式电动滚筒驱动。

电动滚筒功率为3KW，电压380V。

传动滚筒直径为D500张紧：采用尾部螺旋张紧方式，张紧滚筒直径为D320胶带规格：CC56X4（3.5+1.5）整机采用标准TD75结构，按GB10595-89标准进行制作。

煤矿主斜井带式输送机选型设计分析主斜井带式输送机是现代化矿井生产中的关键环节，其重要性不言而喻，结合某矿井的开拓条件，应用简化计算方法快速准确的计算带式输送机选型所需的主要技术参数，为其选型设计提供依据，以保证主斜井带式输送机提升能力满足矿井生产能力的需要。

标签：带式运输机；选型；技术参数TB1前言由于带式输送机具有运量大、效率高、成本低、事故少、管理维护简单、易于实现集中控制和自动化，已被广泛应用于国内大中型现代化矿井中，能保证矿井持续、稳定、安全、高效生产。

主斜井带式输送机是现代化矿井生产中的关键环节，也是决定矿井生产能力的关键。

因此，对矿井主斜井带式输送机的选型除保证安全可靠性、技术先进性之外，还应考虑经济合理性因素。

2设计基础资料某大型矿井设计生产能力10.0Mt/a，主斜井井口标高+950m，井底标高+561m，井筒倾角16°，斜长1412m。

工作制度：年工作日330d，日净提升时间16h。

井下设井底煤仓（容量2000t，1个），输送物料为原煤。

3主斜井带式输送机主要技术参数的确定3.1输送量的确定根据生产能力计算公式：Q=A·K/M·N=10.0×106×1.15÷（330×16）=2178t/h经计算，主斜井带式输送机小时输送能力Q=2178t/h既可满足矿井10.0Mt/a 的生产能力，结合采煤工作面最大瞬间产量及大巷运输能力3000t/h的要求，为保证井下煤流系统连续和正常运输，确定主斜井带式输送机输送能力Q=3000t/h。

3.2带宽、带速的确定对于带式输送机而言，带宽和带速是非常重要的两个参数，选用合理的带宽和带速能使带式输送机的运行更加经济、可靠。

增加带宽可以保证输送量的要求，但势必增加井筒断面，增加初期投资；提高带速对降低井巷工程费用比较有利，带速愈高，物料单位长度质量愈小，所需胶带强度愈低，减速器功率传动比减小，整机设备费用减低。

呼图壁县西沟煤炭有限公司煤矿主斜井（上部/下部）带式输送机技术规格书工程编号：S12036工程规模：0.9Mt/a（前期）/2.4Mt/a（后期）设计：年月日校核：年月日审核：年月日审查：年月日新疆煤炭设计研究院有限责任公司2015年4月13日一、总则：1、本技术规范书用于呼图壁县西沟煤炭有限公司煤矿主斜井带式输送机设备。

在本规范书中提出了该设备的功能、性能，结构、参数方面的技术要求。

2、本技术规范书提出的是最低限度的技术要求，并没有对一切技术细节做出规定，没有充分引述有关标准和规范的条文，卖方应提供符合本技术规范和相关的国际、国内有关标准的优质产品，对国家有关安全、环保等强制性标准必须满足其要求。

3、如果卖方没有对本规范书中的条文提出书面异议，则意味着卖方提供的产品完全符合本技术规范和有关的国标要求。

否则，由此引起的异议由卖方负责。

4、本技术规范书所使用的标准如与卖方执行的标准发生矛盾时，按较高标准执行。

5、在合同签订后，买方有权提出因标准、规范、规程、现场条件变化而产生的修订要求，具体事宜由买、卖双方协商确定。

6、卖方在投标书中应采用国际单位制。

7、卖方对所供的成套设备负全责（包含辅助部件），即包括分包（或采购）的产品。

分包（或采购）的产品卖方需征得买方的认可。

8、设备采用的专利技术涉及到的全部费用均被认为已包含在设备报价中，由此引起的专利纠纷和费用全部由卖方负责。

9、本工程要求投标单位具有三项以上同等规模设备的供货业绩。

10、卖方应根据要求及需要向买方及设计院提供有关图纸、技术资料及其详细说明。

二、概述：1．井田概况呼图壁县西沟煤炭有限公司煤矿设计生产能力0.9Mt/a（2.4Mt/a）。

矿井采用主、副斜井开拓方式。

根据煤层开采条件，设计推荐采用综合机械化放顶煤采煤法。

投产时布置1个回采工作面，3个综掘工作面。

矿井通风系统为分区式，通风方法为机械抽出式。

工作制度为年工作日330d，井下每天4班作业，其中3班生产，1班检修，每天净提升时间16h；地面生产系统每天3班作业，每天净生产时间14h。

一、概述
１、本规格书适用于内蒙古伊泰集团宏景塔三矿主斜井带式输送机的可控软启动装置（CST）。

２、本规格书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规格的条文，卖方应保证提供符合本规格书和最新工业标准的优质产品。

产品应在相应工程或相似条件下有１－２台运行并超过两年，已证明安全可靠。

３、对可控软启动装置（CST）的成套系统设备（含辅助系统与设备）负有全责，即包括分包（或采购）的产品。

分包（或采购）的产品卖方需征得买方的认可。

４、在签订合同之后，买方有权提出因规格标准或规程发生变化而产生的一些补充要求，具体项目由卖方和买方共同商定。

５、本规格书所使用的标准如遇与卖方所执行的标准发生矛盾时，按较严格标准执行。

二、工作环境及使用条件：
１、使用地点：主斜井带式输送机驱动间
２、环境温度：-20℃－40℃
３、海拔高度：＋1276m
三、设备主要技术参数：
１、型号：CST630K
２、公称传动比：i=20
３、带式输送机带速：V=4.0m/s
４、主传动滚筒：ø1000
５、配套电动机：Ｐ=630kw，1500r/min
６、总数量：两套
四、供货范围
１、供货范围：包括主机、CST控制器及主要附件、配套件，冷却泵、风扇、管路。

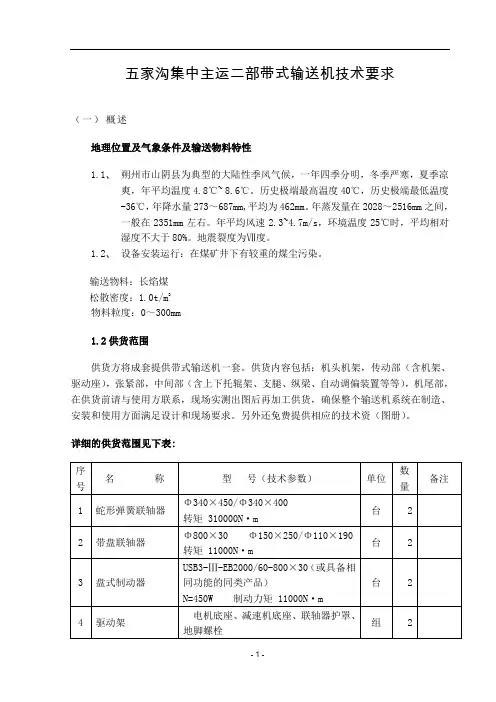

五家沟集中主运二部带式输送机技术要求（一）概述地理位置及气象条件及输送物料特性1.1、朔州市山阴县为典型的大陆性季风气候，一年四季分明，冬季严寒，夏季凉爽，年平均温度4.8℃~ 8.6℃。

历史极端最高温度40℃，历史极端最低温度-36℃，年降水量273～687mm,平均为462mm。

年蒸发量在2028～2516mm之间，一般在2351mm左右。

年平均风速2.3~4.7m/s，环境温度25℃时，平均相对湿度不大于80%。

地震裂度为Ⅶ度。

1.2、设备安装运行：在煤矿井下有较重的煤尘污染。

输送物料：长焰煤松散密度：1.0t/m3物料粒度：0～300mm1.2供货范围供货方将成套提供带式输送机一套。

供货内容包括：机头机架，传动部（含机架、驱动座），张紧部，中间部（含上下托辊架、支腿、纵梁、自动调偏装置等等），机尾部，在供货前请与使用方联系，现场实测出图后再加工供货，确保整个输送机系统在制造、安装和使用方面满足设计和现场要求。

另外还免费提供相应的技术资（图册）。

详细的供货范围见下表:（二）、带式输送机的技术特征（三）标准和规定带式输送机主机的设计、制造、结构、性能、包装、运输、安装、试验、验收等方面至少应符合下列标准、规范、规程和其它有关的中国国家标准（GB）的要求，并以最新版本为准。

如果供货方正在执行的标准、规范、规程高于下面标准，则执行供货方正在执行的标准、规范、规程。

MT/T 5031-2003 煤炭工业带式输送机工程设计规范GB50270 连续输送设备安装工程施工及验收规范GB10595 带式输送机技术条件GB14784-1993 带式输送机安全规范GB987- 996 带式输送机基本参数与尺寸GB11345 焊缝手工超声探伤方法和探伤结果分级GB985 气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸GB986 埋弧焊焊缝坡口的基本形式与尺寸GB1184 形状与位置公差GB/T1804 一般公差线形尺寸的未注公差GB3323 钢熔化焊对接接头射线照相和质量分级JB/ZQ4000 锻件通用技术条件GB5677 铸钢件射线照相及底片等级分类方法GB6402 钢锻件超声波纵波探伤方法JB2647 带式输送机包装技术条件JB/ZQ4286 包装通用技术条件JB8 产品标准GB10595-89《带式输送机技术条件》GB14784-93《带式输送机安全规范》MT820－99 《煤矿井下用带式输送机技术条件》MT／T653-97《煤矿用带式输送机托辊组布置的主要尺寸》MT654-1997《煤矿用带式输送机安全规范》MT／T656-97《煤矿用带式输送机机架型式与基本参数》MT/T467-1996《煤矿用带式输送机设计计算》GB/T1184-1996《形状和位置公差未注公差规定》JB/ZQ4000.2-86《切削加工件通用技术要求》JB/ZQ4000.3-86《焊接件通用技术要求》JB/ZQ4000.5-86《铸件通用技术要求》JB/ZQ4000.7-86《锻件通用技术要求》JB/ZQ4000.9-86《装配通用技术要求》MT113-93《煤矿井下用非金属(聚合物)制品安全性能检验规范》MT/T154.4-1995《煤矿用带式输送机型号编制方法》JB/T5000.10-1999《重型机械通用技术条件》MT／T681-1997《煤矿用带式输送机减速器技术条件》《煤矿安全规程》国际标准化组织（ISO）以上只列出部分主要相关标准，供货方在设计和制造产品中不限于上述标准，可能采用高于或相当于上述中国及国际标准的各国的国家标准、规范。

XX煤矿主斜井带式输送机技术要求2013年1月XX煤矿主斜井带式输送机技术要求一、总则1、XX煤矿位于XX市XXXX。

2、本技术条件的使用范围仅限于XX煤矿主斜井带式输送机。

3、本技术条件提出的是最低的技术要求，并未对一些技术细节做出规定，也未充分分述有关标准和规定的条文。

供货（施工）方应保证提供符合相应技术条件和工业标准的优质产品。

4、如果供方没有以书面形式对本技术条件的条文提出异议，则认为供方可以提供完全满足技术条件的产品。

5、本技术条件作为定货合同的附件。

6、所提供的设计、设备和相关文件应使用中国单位制（GB）。

7、标志和铭牌每台设备应设有一个铭牌，固定在设备的外壳上，文字的尺寸应便于清楚、方便的观察。

铭牌应符合国家标准（GB/T 13306-1991）的要求。

用作装置设备标识和记录的铭牌应用不锈钢制作，表面无光泽或抛光，刻黑色文字，其大小应在工作层易见。

警示牌应用不锈钢制成，表面无光泽或抛光，刻印有红色文字和固定在易见位置以提供最大的人身安全。

所有标志牌、铭牌、说明和警告牌的固定方式应采用铆钉或其他批准的方式固定在装置或设备器件上，不得使用胶粘剂。

8、除锈和涂漆要求1）除锈和防腐应符合有关技术要求。

2）油漆的各层，包括金属涂料、防锈层，底漆层都应互溶，涂层在应用环境下不应发生物理和化学衰变。

3）涂漆后的表面应采用必要的保护措施，避免遭受撞击摩擦，褪色及其它因素的损伤，设备验货前遭受的损坏应由供方负责处理并经买方认可。

4）对螺栓螺母，垫圈和任意螺栓连接点的暴露部分都要按规定涂防锈漆，必须保证把所有缝隙都封闭。

5）所有涂层膜厚度是最小膜层厚度并指的是干膜层状态，应正确利用得到批准的市售涂层膜厚度仪确定所有的涂层膜厚度。

6）设备外表面油漆涂层应满足室内应用环境下设置的要求，且5年内不需重新涂装。

9、润滑供方应确保推荐用于依据本技术条件规定提供的所有装置和设备的润滑方案适合现场存在的所有运行条件，而且符合检修手册指示的良好的检修程序。

山西潞安集团左权五里堠煤业有限公司矿井主斜井带式输送机技术规格书煤炭工业太原设计研究院二○一一年五月山西潞安集团左权五里堠煤业有限公司位于左权县城南2.5km，隶属河南乡管辖，井田北起紫会村南100m，南至榆林坪村以北600m，东自沟里村与西寨村一线，西至范家庄一线，为一西部规则，东部不规则的多边形。

矿井设计生产能力初期1.2～3.0Mt/a，主斜井担负矿井井下所有原煤的提升任务，兼做进风井和安全出口。

主斜井井筒内装备一条钢绳芯带式输送机，另一侧设有架空乘人器担负矿井人员的升降。

矿井工作制度：年工作日330d,每天三班作业，两班生产，一班准备，每天净提升时间为16h。

主斜井煤流系统：上组煤井底煤仓或下组煤井底煤仓→给煤机→主斜井带式输送机→主井井口房主斜井带式输送机布置详见订货图。

本技术规格书是为主斜井提升带式输送机设计的。

主斜井提升带式输送机担负矿井井下原煤的主提升任务，是矿井生产的关键咽喉设备。

为此，要求制造商提供的设备必须具有技术性能先进，质量稳定可靠，运输平稳安全，使用操作简便，易于维护。

同时要求价格合理，现场服务周到。

一、工作环镜：带式输送机在主斜井井筒及主井井口房内工作，井筒斜长767.718m，倾角22°。

矿井井下属高瓦斯矿，煤尘具有爆炸危险性，煤层自燃倾向性为Ⅱ级，为自燃煤层。

二、技术参数：运输能力：Q=600t/h带式输送机水平长度：L h=720.5m提升高度：H=291.1m带宽：B=1000mm带速：V=3.15m/s倾角：α=22°物料粒度：0～300mm（原煤）物料散密度：γ=1.41t/m3受料点：两个驱动装置：双滚筒双电机液体粘性软起动装置驱动方式。

电动机：YB560M2-4型，N=500kW，n=1500r/min，两台。

电压：U=10kV，防护等级：IP54，绝缘等级：F级，冷却方式：IC511。

电机两端设不停机注排油装置，要求设置定子测温和轴承测温装置。

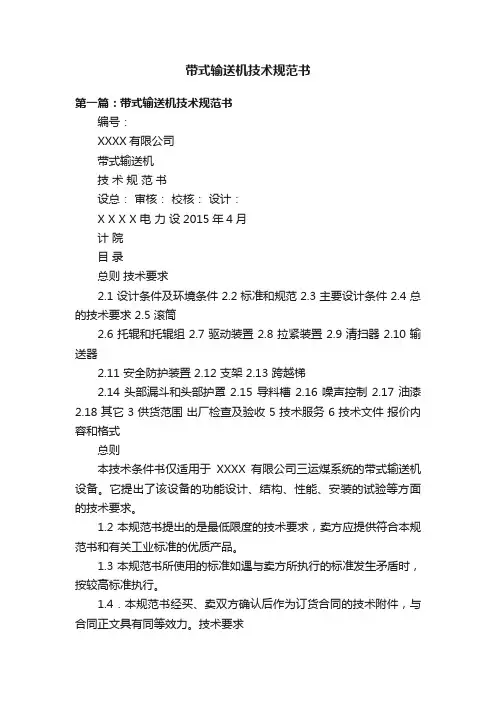

带式输送机技术规范书第一篇：带式输送机技术规范书编号：XXXX有限公司带式输送机技术规范书设总：审核：校核：设计：X X X X 电力设2015年4月计院目录总则技术要求2.1 设计条件及环境条件 2.2 标准和规范 2.3 主要设计条件 2.4 总的技术要求 2.5 滚筒2.6 托辊和托辊组 2.7 驱动装置 2.8 拉紧装置 2.9 清扫器 2.10 输送器2.11 安全防护装置 2.12 支架 2.13 跨越梯2.14 头部漏斗和头部护罩 2.15 导料槽 2.16 噪声控制 2.17 油漆2.18 其它 3 供货范围出厂检查及验收 5 技术服务 6 技术文件报价内容和格式总则本技术条件书仅适用于XXXX有限公司三运煤系统的带式输送机设备。

它提出了该设备的功能设计、结构、性能、安装的试验等方面的技术要求。

1.2 本规范书提出的是最低限度的技术要求，卖方应提供符合本规范书和有关工业标准的优质产品。

1.3 本规范书所使用的标准如遇与卖方所执行的标准发生矛盾时，按较高标准执行。

1.4．本规范书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等效力。

技术要求2.1 设计条件及环境条件 2.1.1 电厂及运输系统概况 2.1.2 燃煤特性1）煤种：燃料公司来煤。

2）堆积密度：0.85-1t/m3 2.1.3 使用条件带式输送机必须满足长期连续运行的要求。

启动、运行和停机应平稳并安全可靠。

本工程所有带式输送机均为室内布置。

日工作班次：3班制。

日平均运行小时数22小时，运行6500小时。

2.2 标准和规范带式输送机的设计、制造、包装、运输、储存、验收应符合下列有关标准、规范和规定的要求，但不限于此：DL5000 火力发电厂设计技术规程 DLGJ1 火力发电厂运煤设计规定DLJ52 电力建设施工及验收技术规定GB10595-2009 带式输送机基本参数与尺寸GB11345 焊缝手工超场声探伤方法和探伤结果分级GB985 气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸GB986 埋弧焊焊缝坡口的基本形式与尺寸GB1184 形状和位置公差GB/T1804 一般公差线性尺寸的未注公差GB3323 钢熔化焊对接接头射线照相和质量分级GB3767 噪声源功率级的测定JB/ZQ4000 锻件通用技术条件 GB4323 弹性套柱销联轴器 GB5014弹性柱销联轴器 GB5015弹性柱销齿式联轴器 GB5272梅花形弹性联轴器 GB6402钢锻材超声纵波探伤方法ZBJ19009圆柱齿轮减速器通用技术条件JB2647带式输送机包装技术条件 GB/T 13306-2011 标牌 GB755电机基本技术要求GB4208外壳防护等级分类GB12348工业企业厂界噪声标准 2.3 主要设计条件2.3.1 带式输送机主要技术参数的确定及各部件的布置要求按《火力发电厂运煤设计技术规定》执行。

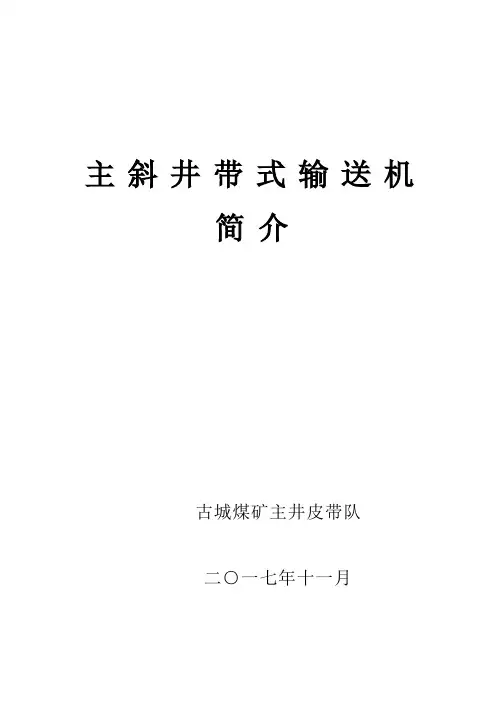

主斜井带式输送机简介古城煤矿主井皮带队二○一七年十一月带式输送机自1795年被发明以来，经过200多年的发展，已被电力、冶金、煤炭、化工、矿山、港口等各行各业广泛采用，特别是第三次工业技术革命后新材料、新技术的采用，带式输送机的发展步入了一个新纪元。

近年来，随着我国工业现代化的迅速发展，综合机械化采煤工艺的推广应用使得矿井的开采量和运输量日益增大，从而长距离、大运量、大功率输送设备的需求量越来越大。

单机总功率达到5000kW、输送长度达到10km以上、运量超过5000t/h、运行速度超过5-6m/s的带式输送机已经在煤矿得到了实际应用。

目前，带式输送机已经成为煤矿的联合运输系统中重要的组成部分。

为了更好的研究带式输送机的工作组成原理，发现及改进其不足之处，并有效应用于古城煤矿主运输系统，本教材针对普通带式输送机和古城煤矿主斜井带式输送机进行了简单的介绍。

通过对其工作原理、主要部件及一些关键技术环节的了解，可以提高井下或洗煤厂带式输送机相关从业人员的专业水平，有助于提升相关人员的作业能力，并应用于实际工作之中。

相信随着课题的不断深入，对带式输送机将会有更深入的了解，为以后的工作也能打下夯实的基础。

第一章概述 (1)第二章主斜井带式输送机的结构 (4)第一节带式输送机的结构及工作原理 (4)第二节主斜井带式输送机的结构 (10)第三章带式输送机CST系统 (10)第一节CST主机结构与运动分析 (10)第二节CST控制系统 (14)第三节CST维护 (16)第四章带式输送机保护装置 (20)第一节总则 (20)第二节保护功能 (20)第五章古城煤矿主运输十条安全规定 (21)第一章概述带式输送机是一种摩擦驱动以连续方式运输物料的机械。

应用它，可以将物料在一定的输送线上，从最初的供料点到最终的卸料点间形成一种物料的输送流程。

它既可以进行碎散物料的输送，也可以进行成件物品的输送。

除进行纯粹的物料输送外，还可以与各工业企业生产流程中的工艺过程的要求相配合，形成有节奏的流水作业运输线。

山西晋城无烟煤矿业集团有限责任公司寺河矿井改扩建(二期)工程西区北大巷带式输送机技术规格书（机械部分）北京圆之翰煤炭工程设计有限公司二O一O年三月1 总则1．1 本规格书适用于山西晋城无烟煤矿业集团有限责任公司寺河矿井改扩建(二期)工程西区北大巷带式输送机设备。

它提出了该设备的功能设计、结构、性能、安装和试验等方面的技术要求。

1．2 本规格书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，供方应提供符合本规格书和有关工业标准的优质产品。

1．3 如果供方没有以书面形式对本规格书的条文提出异议，则意味着供方提供的设备完全符合本规格书的要求。

如有异议，不管多么微小，都应在报价书中以对规格书的意见和同规格书的差异为标题的专门章节中加以详细描述。

1．4 在合同签订后，需方有权提出因标准、规程和规范发生变化而产生的修订要求，具体事宜由供、需双方协商确定。

1．5 本规格书经供、需双方确认后作为订货合同的技术附件，与合同正文具有同等效力。

2 概述寺河矿井西区设计原煤生产能力为4.00Mt／a。

设计年工作日330d，采用每日4班工作制，3班生产，1班检修准备，每天净提升时间16h。

井下装备西区北大巷带式输送机，与顺槽带式输送机、西大巷带式输送机、西主斜井带式输送机共同担负矿井西区井下煤炭运输、提升任务。

3 技术要求3．1 标准和规范带式输送机的设计、制造、包装、运输、储存、验收应遵照下列标准和规范：GB50431 带式输送机工程设计规范MT654 煤矿用带式输送机安全规范GB10595 带式输送机技术条件MT820 煤矿用带式输送机技术条件MT668 煤矿用阻燃钢丝绳芯输送带技术条件MT/T1063 煤矿用带式输送机滚筒技术条件MT821 煤矿用带式输送机托辊技术条件JB／T2647 带式输送机包装技术条件JB／ZQ4000.7 锻件通用技术要求GB755 电机基本技术要求GB53447 带式输送机产品质量分等GB987 带式输送机基本参数与尺寸GB6402 钢锻材超声纵波探伤方法GB11345 钢焊缝手工超声波探伤方法和探伤结果分级GB985 气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式与尺寸GB986 埋弧焊焊缝坡口的基本形式与尺寸GB1184 形状和位置公差、未注公差的规定GB／T1804 一般公差线性尺寸的未注公差GB3323 钢熔化焊对接接头射线照相和质量分级GB5014 弹性柱销联轴器GB5015 弹性柱销齿式联轴器GB/T5837 液力偶合器型式与基本参数GB6333 电力液压块式制动器GB5677 铸钢件射线照相及底片等级分类方法GB4948.1 外壳防护等级分类JB8 产品标牌上述标准均应为招标截止日时的最新有效版本。

鲁能菏泽煤电公司郭屯煤矿地面原煤生产系统部分带式输送机招标技术规范书编制：陈震二00八年.元月目录附件1技术规范 (4)附件2供货范围 (10)附件3技术资料和交付进度 (17)附件4 交货进度 (17)附件5监造（检查）和性能验收试验 (17)附件6技术服务和设计联络 (18)附件7 分包与外购 (20)附件8 大（部）件情况 (20)附件9其它 (20)附件10 卖方需要说明的其它问题 (20)附件1 技术规范1. 总则1.1. 本规范文件对山东鲁能菏泽煤电公司郭屯煤矿地面生产系统部分带式输送机设备，提出了功能设计、结构、性能、制作和试验等方面的技术要求。

1.2. 招标方在本技术文件中提供了最低限度的技术要求，并未对一切技术细节作出规定。

也未充分引述有关标准和规范的条文，投标方应保证提供符合本投标书和工业标准的设备及其相应服务。

对国家有关设备制造等强制性标准，必须满足其要求。

1.3. 如果投标方没有以书面形式对本规范文件的条文提出异议，则招标方认为投标方的产品（包括硬件和软件等）将完全满足本技术规范文件的要求。

如有异议，应在报价书文件的附件10差异表加以详细描述。

1.4. 报价书及合同规定的文件，包括图纸、计算、说明、使用手册等，均应使用国际单位制（SI）。

1.5. 只有招标方有权修改本规范文件。

经买卖双方协商，最终确定的规范文件应作为胶带输送机合同的一个附件，并与合同文件有相同的法律效力。

1.6. 投标方的工作范围投标人资质：投标人应具有同类型系统的设计制造的成熟经验，具备相当的资质。

投标方应提供满足本规范文件要求所必须的硬件、软件和各项服务。

其中包括（但不限于）下列内容：按照本规范文件的规定及图纸的要求，配置2套完整的功能设备，主要包括以下内容：a.系统操作、维护说明书；b.防爆合格证；c.煤矿安全标志；d.设备合格证；按照合同规定的进度要求，按时发运设备。

负责培训招标方的运行和维护的工程技术人员，并使这些人员能熟练地操作、维护。

胶带暗斜井带式输送机技术规格书二○二一年三月目录一、概述 (1)二、工作环境.................................. 错误!未定义书签。

三、标准与规定 (1)四、技术条件及要求 (2)4.1主要技术参数 (2)4.2技术要求 (3)五、供货范围 (8)六、图纸及技术资料 (8)七、备品、备件 (10)一、概述煤矿隶属于，公司性质为股份制企业。

煤矿井田位于沁水县城东南直距约32.5km的嘉峰镇西南侧，沁河西侧的梁圪坨村、大夫街村一带，行政区划属沁水县嘉峰镇管辖。

其地理坐标为北纬35°32′48″～35°34′31″，东经112°29′09″～112°31′34″。

本矿井建有铁路专用线，交通运输条件方便。

设计生产能力120万吨/年，设计服务年限13.6a。

为了满足15号煤层开采，故需新布置胶带暗斜井带式输送机来担负二水平原煤运输任务。

本技术规格书是为胶带暗斜井带式输送机设计的。

要求制造商提供的设备必须技术性能先进、质量稳定可靠、运输平稳安全、使用操作简便、易于维护，同时要求价格合理，现场服务周到。

正常生产所需要的部件、必要的备件和安装、维修专用工具，无论在本技术规格书中是否加以说明，均应提供完备。

供货范围中提出的所有设备部件等，其技术数据应由供货商加以完善。

二、工作环境煤矿属煤与瓦斯突出矿井。

煤尘爆炸性：15号煤层煤尘无爆炸危险性；煤层自燃倾向性：15号煤层自燃倾向性等级为Ⅰ，容易自燃；地温地压：矿井地温、地压正常。

三、标准与规定运输设备的设计和制造应符合下列标准或不低于下列标准。

机械：国际标准化组织ISO标准。

电气：国际电工技术委员会IEC标准。

另外，尚应符合本技术规格书规定的技术要求和买方的要求。

供货商所提供的设备及功能应满足中国《煤矿安全规程》2016年版的有关规定。

所有计量单位均应以SI单位表示。

四、技术条件及要求4.1主要技术参数带式输送机型号：DTⅡ(A)10080·2深槽型带式输送机运输能力： Q=232 t/h带宽： B=1000 mm带速： V=2.5 m/s提升高度： H=99.6m水平长： Lh=424m巷道倾角：α=0°~22°~0°运输物料：原煤运输物料散密度：0.9 t/m3运输物料粒度： 0~300 mm受料点个数： 1个驱动方式：双滚筒双驱动电动机： N=90kW(防爆、变频型) 两台电源电压： 660V减速机：DCY500-25两台 i=25制动器：YWZ5-400/121 两台(安装于电机与减速器之间，位于带式输送机右侧)低速轴逆止器：NYD200 两台低速轴联轴器：采用快速冷装型蛇形弹簧联轴器高速轴联轴器：采用快速冷装型蛇形弹簧联轴器钢丝绳芯胶带： ST/S1000型，阻燃、抗静电另因倾角偏大22°，需采用防爆变频软启动方式，及带式输送机机尾滚筒距离需拉长，易输送煤。
