新疆金沟河灌区骨干工程改建设计雷正龙【摘要】结合金沟河灌区骨干工程改建设计的实际,在分析灌区所存问题的前提下,对工程改建方案的设计,重点对考虑与防洪相结合、考虑与泥沙处理相结合、考虑工程的运行管理要求、推行采用新技术等方面的设计进行了相应探讨,可供同类工程参考.【期刊名称】《水利技术监督》【年(卷),期】2011(019)003【总页数】3页(P61-63)【关键词】金沟河;工程改建;工程设计;新技术【作者】雷正龙【作者单位】新疆水利厅金沟河流域管理处,新疆沙湾832100【正文语种】中文【中图分类】S277金沟河流域位于新疆塔城地区沙湾县境内,是以冰川融雪补给为主的河流,河系年均径流量3.49亿m3。
金沟河灌区位于该流域中下游冲洪积扇倾斜平原及冲积平原上,年平均最大冻土深度1.47m;灌区骨干工程主要包括一座费尔干式引水渠首,54km引水干渠,14座分水闸及渠系建筑物。
灌区工程结构在运行40多年后,主要存在的问题包括有渠首泥砂淤积严重、防洪标准偏低、干渠结构老化冻胀磨损严重,部分工程不堪重负,无法满足灌区经济发展对水资源的需要。
1 改建前存在的问题1.1 金沟河渠首(1)结构老化,引水率偏低[1]:金沟河渠首随着运行年份的推移,河床纵坡改变,进水闸前淤积严重,引水率逐年下降;同时,灌区灌溉面积的逐渐增加,使得渠首已严重低于引水要求。
(2)防洪标准偏低[1]:该渠首已运行40多年,引水弯道淤积,弯道底部逐渐抬高,过水断面逐渐减小,过水能力逐渐减弱,导流堤高程已明显不能满足防洪的要求,渠首溢流堰难以发挥防洪效果,防洪标准下降。
(3)上下游河床泥沙淤积严重[1]:该渠首位于此段河道上,上下游河床泥沙淤积严重,上游整治段河床平均淤高3m,下游也已抬高约2m;由于原始设计参数选取相对保守,设计流量固定,加之金沟河泥沙含量大,在运行过程中很难解决好冲砂和引水的矛盾。
1.2 引水干渠金沟河引水总干渠从渠首进水闸至14#闸,全长37.48km,采用浆砌石或混凝土防渗。

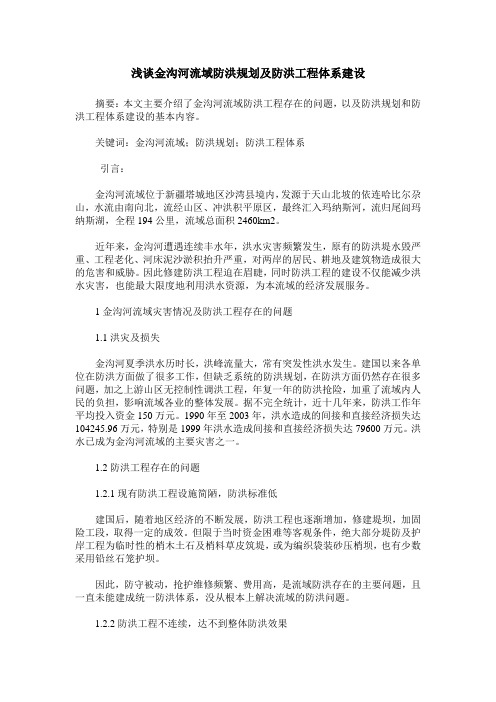

浅谈金沟河流域防洪规划及防洪工程体系建设摘要：本文主要介绍了金沟河流域防洪工程存在的问题，以及防洪规划和防洪工程体系建设的基本内容。
关键词：金沟河流域；防洪规划；防洪工程体系引言：金沟河流域位于新疆塔城地区沙湾县境内，发源于天山北坡的依连哈比尔尕山，水流由南向北，流经山区、冲洪积平原区，最终汇入玛纳斯河，流归尾闾玛纳斯湖，全程194公里，流域总面积2460km2。
近年来，金沟河遭遇连续丰水年，洪水灾害频繁发生，原有的防洪堤水毁严重、工程老化、河床泥沙淤积抬升严重，对两岸的居民、耕地及建筑物造成很大的危害和威胁。
因此修建防洪工程迫在眉睫，同时防洪工程的建设不仅能减少洪水灾害，也能最大限度地利用洪水资源，为本流域的经济发展服务。
1金沟河流域灾害情况及防洪工程存在的问题1.1洪灾及损失金沟河夏季洪水历时长，洪峰流量大，常有突发性洪水发生。
建国以来各单位在防洪方面做了很多工作，但缺乏系统的防洪规划，在防洪方面仍然存在很多问题，加之上游山区无控制性调洪工程，年复一年的防洪抢险，加重了流域内人民的负担，影响流域各业的整体发展。
据不完全统计，近十几年来，防洪工作年平均投入资金150万元。
1990年至2003年，洪水造成的间接和直接经济损失达104245.96万元，特别是1999年洪水造成间接和直接经济损失达79600万元。
洪水已成为金沟河流域的主要灾害之一。
1.2防洪工程存在的问题1.2.1现有防洪工程设施简陋，防洪标准低建国后，随着地区经济的不断发展，防洪工程也逐渐增加，修建堤坝，加固险工段，取得一定的成效。
但限于当时资金困难等客观条件，绝大部分堤防及护岸工程为临时性的梢木土石及梢料草皮筑堤，或为编织袋装砂压梢坝，也有少数采用铅丝石笼护坝。
因此，防守被动，抢护维修频繁、费用高，是流域防洪存在的主要问题，且一直未能建成统一防洪体系，没从根本上解决流域的防洪问题。
1.2.2防洪工程不连续，达不到整体防洪效果温泉度假村至玛纳斯河河段全长130km，现有护岸及防洪堤工程主要分布于温泉度假村至青年电站和金沟河渠首至沙湾县城之间，现状防洪堤与护岸总长17.5km，大部分河段无防洪设施，防洪工程不连续，远远不能满足防洪要求，达不到整体防洪效果。
金沟河流域渠首枢纽泥沙淤积原因分析及治理孙显忠;孔令来;张松涛【摘要】通过对金沟河流域渠首枢纽基本情况的概述,总结当前渠首枢纽泥沙运行处理的基本现状和泥沙淤积产生的危害,进而分析泥沙淤积产生的原因,最终提出解决渠首枢纽泥沙淤积具体措施,依此可以发挥枢纽工程的最大效益,给灌区和管理单位带来巨大的经济效益和社会效益.【期刊名称】《水利技术监督》【年(卷),期】2011(019)001【总页数】3页(P64-66)【关键词】枢纽;泥沙;危害;原因;治理措施【作者】孙显忠;孔令来;张松涛【作者单位】新疆金沟河流域管理处,新疆,沙湾,832100;新疆金沟河流域管理处,新疆,沙湾,832100;新疆金沟河流域管理处,新疆,沙湾,832100【正文语种】中文【中图分类】TV146金沟河属冰雪融水及降雨混合补给型的山溪性河流,干流全长120km,河床比降33‰～5‰。
水量的来源以冰川和永久性积雪为主,其次为降雨、季节性融雪和地下水补给。
金沟河多年平均径流量3.49亿m3,径流受气温和降水的影响,有着年际变化平缓,年内分配集中的特点。
年水量与气温的高低有着明显的联系,同时又受降水的制约。
径流年际变化平稳,Cv=0.125。
径流年内分配极不均匀,汛期6～8月份的径流量占全年径流量的68.3%,冬季11月至翌年4月,水量只占总量的14.1%。
金沟河引水枢纽始建于1960年,建于出山口位置,1962年投入运行,是第一代费尔干式人工弯道式引水渠首,侧面引水,正面排沙,由非常溢流堰、泄洪冲沙闸、进水闸及上下游导流堤组成。
其中泄洪冲沙闸5孔,单孔宽5.0m,设计流量Q泄=220m3/s;进水闸3孔,单孔宽4.0m,设计流量Q引=45m3/s。
在进水闸后有880m长的曲线沉沙池,在曲线沉沙池的末端有6孔排沙廊道,然后进入54km总干渠。
随着时间的推移,上下游河道泥沙淤积日益严重。
由于引水弯道淤积,弯道底部逐渐抬高,过水能力逐渐减弱,使得进入干渠的泥沙增多,引水干渠严重磨损、淤积。
引水渠防洪加固施工方案1. 引言引水渠是一种重要的人工水道，用于将水从源头输送到需要灌溉或其他用途的地方。
然而，由于气候变化和人类活动的影响，引水渠经常面临洪水威胁。
为了保护引水渠免受洪水侵害，我们需要采取一系列的加固措施。
本文档将介绍引水渠防洪加固的施工方案。
2. 施工前准备工作在进行引水渠防洪加固施工之前，我们需要进行一些准备工作，以确保施工的顺利进行。
具体的准备工作包括：•确定施工范围和施工时间：根据引水渠的长度和现有的洪水威胁，确定需要加固的施工范围，并制定施工的时间计划。
•资源调配：确保施工所需的材料、设备和劳动力能够及时供应，以避免施工过程中的延误。
•安全措施：对施工现场进行安全评估，并制定相应的安全措施，以确保工人的安全。
3. 加固措施为了增强引水渠的抗洪能力，我们需要采取一系列的加固措施。
以下是一些常用的加固措施：3.1 渠底加固渠底是引水渠中最容易受到洪水侵害的部分。
为了加固渠底，可以采取以下措施：•提高渠底高度：加高渠底的高度可以减少洪水对渠道的冲击力。
可以通过在渠底上加设石块或混凝土块来增加渠底高度。
•加固渠底材料：选择抗冲刷能力强的材料，例如混凝土或砾石，以增加渠底的稳定性和耐久性。
3.2 渠道边坡加固渠道边坡是引水渠中容易发生塌方和冲刷的部分。
为了加固渠道边坡，可以采取以下措施：•坡面覆盖：在渠道边坡上覆盖一层防护材料，如草坪或草席，以减少水流对边坡的冲刷。
•建设护坡结构：在渠道边坡上建设护坡结构，如石块或混凝土墙，以增加边坡的稳定性。
3.3 渠道结构加固渠道结构包括渠道底部、侧壁和顶部结构。
为了加固渠道结构，可以采取以下措施：•检修渠道底部：修复渠道底部的砂砾和混凝土病害，以保证渠道的正常通畅。
•加固渠道侧壁：在渠道侧壁上加设支撑结构，如混凝土板或钢板，以增加侧壁的稳定性。
•加固渠道顶部：在渠道顶部建设防护结构，如护栏或石块，以防止洪水冲刷顶部结构。
4. 施工过程在进行引水渠防洪加固施工时，需要按照以下步骤进行：1.清理施工现场：清除施工现场上的障碍物和杂物，为施工做好准备。
金沟河流域渠首泥砂分析处理本文主要介绍了金沟河流域概况，并对其泥砂处理问题分析研究，结合目前金沟河渠首枢纽运行现状，提出更加合理的运行方案，为此类工程运行管理提供宝贵的借鉴经验。
标签：金沟河；流域；泥砂；处理一、金沟河渠首枢纽泥砂分析金沟河流域地处天山北坡，河流流向是由南向北，地形落差较大。
最高海拔5000米左右，最低300米左右，河流长度120km，平均坡降2.6%。
受该流域上游地质构造特性，金沟河渠首枢纽坐落在天山北坡前山带，低山丘陵区和冲淤变化较大区域。
从地质地貌条件看，金沟河渠首上游20km以上段草木相对茂盛，地质结构相对稳固，水土保持条件较好，基本不产砂。
渠首枢纽上游20km内河段，属于覆盖层松散破碎、植被稀少且多为草本植物，是流域的主要产砂区，一旦进入汛期，河水暴涨将两岸松散的泥土戈壁物带入河道，尤其遇到暴雨型洪水时，河道内泥砂量骤增，产生大量的推移质泥砂在河道内运动。
由于金溝河引水渠首上游没有控制性水利工程，大量的泥沙给引水枢纽、输水渠道带来了极大地危害，下游灌区用水紧张阶段引水排砂矛盾突出。
金沟河渠首作为金沟河流域内非常重要的防洪、引水、排砂综合性控制枢纽，渠首枢纽的运行管理对于整个金沟河流域灌区尤为重要。
1、金沟河泥砂观测金沟河属多泥砂河流，泥砂主要来源于降水汇流对流域面的侵蚀及水流对河道的冲刷两部分。
金沟河流域泥砂实测资料较为缺泛，渠首泥砂观测一度中断，根据历史实测泥砂资料分析，金沟河悬移质年平均含砂量1.85kg/m3，最大月平均含砂量221kg/m3，最小月平均含砂量15.6kg/m3。
悬移质年平均输砂量66.03万吨。
推移质年平均输砂量9.25万吨，推移质平均粒径39.8mm。
多年平均输砂总量74.28万吨。
金沟河泥砂颗粒分配不均匀，颗粒较细，大颗粒含量较少，粒径分配见表1.1。
以金沟河红山头水文站多年平均泥砂资料统计中实测年内比例为各月分配系数，可以得到金沟河红山头站泥砂多年平均月输砂量见表1.3。
引水渠防洪加固工程方案一、前言引水渠是一种用于引导和输送水源的渠道，是农田灌溉、城市供水等重要基础设施的一部分。
然而，由于气候变化等原因，洪水成灾的情况时有发生，给引水渠的安全造成了威胁。
因此，为了保障引水渠的安全和正常使用，加固防洪工程变得尤为重要。
本文将从引水渠的现状和问题出发，提出一套引水渠防洪加固工程方案，以期改善引水渠的安全性和稳定性。
二、引水渠的现状与问题1. 引水渠的现状目前，引水渠多为地面开渠或地下管道两种形式，其材质多为混凝土或钢筋水泥，部分引水渠边坡陡峭，难以抵御汛期洪水的冲击；部分引水渠路基缺乏有效的防洪设施，洪水易导致渠道坍塌或设备损坏。
2. 引水渠存在的问题（1）引水渠建筑结构单薄，抗洪能力差。
（2）引水渠路基松软，易受洪水冲击破坏。
（3）引水渠缺乏防洪设施，洪水易导致灾害事故。
三、引水渠防洪加固工程方案1. 引水渠建筑结构加固（1）采用高韧性混凝土材料，增加引水渠墙体的抗压和抗拉能力。
（2）在引水渠边坡设置护坡，以减缓洪水对渠道的冲击。
（3）对于边坡过于陡峭的引水渠，应进行边坡修整，以增加其稳定性和抗冲能力。
2. 引水渠路基加固（1）对于路基松软的引水渠，应采用石方或者砾石进行路基加固，以增加其抗洪能力。
（2）在引水渠路基两侧设置护堤，以减少洪水对路基的冲击。
（3）对于路基严重受损的引水渠，考虑进行路基加固和重新铺设。
3. 引水渠防洪设施建设（1）在引水渠出口处设置防洪堰，以便于及时进行水位调节，防止洪水泛滥。
（2）在引水渠内设置闸门和溢流孔，以根据需要调节水位和泄洪。
（3）对于引水渠沿线村庄或重要设施，应设置防洪堤坝，以减少洪水的冲击和损害。
四、工程技术方案具体实施步骤1. 方案设计根据引水渠的实际情况，制定引水渠防洪加固方案设计，包括材料选型、施工工艺、工程量和预算计算等方案设计内容。
设计应考虑引水渠的自然地理特征、经济条件、环境保护等因素，确保方案的可行性和适应性。
金沟河渠首枢纽重建工程构筑物型式比选肖宇;刘焕芳;汪世国;雷小虎【摘要】针对金沟河渠首工程泥沙淤积、老化、磨损严重的现状,指出了渠首存在的问题.从地形地质条件、施工条件、工程投资等多个角度对渠首枢纽上、下坝型式进行方案比选,分析了各种方案的优缺点和适应性.根据比选结果,最终选择出了"双库闸坝式"布置型式.分析结果可为多泥沙河流的枢纽布置型式的设计选型提供借鉴.%According to Jin Gou River headwork siltation, aging, wear serious situation, the ex-istent problems of headwork are pointed out. The upper and lower dam types of the canal head are se-lected and compared from the aspects of topography,geological conditions,construction conditions and engineering investment, and the advantages,disadvantages and adaptability of various schemes are demonstrated and analyzed.According to the comparison results,the layout pattern of"double dam gate dam type" is selected.The analysis results can provide reference for the design and selection of the hub layout types of multi sediment rivers.【期刊名称】《低温建筑技术》【年(卷),期】2018(040)002【总页数】5页(P32-35,39)【关键词】渠首枢纽;建筑物形式;金沟河流域【作者】肖宇;刘焕芳;汪世国;雷小虎【作者单位】石河子大学水利建筑工程学院, 新疆石河子 832000;石河子大学水利建筑工程学院, 新疆石河子 832000;新疆金沟河流域管理局, 新疆沙湾 832100;石河子大学水利建筑工程学院, 新疆石河子 832000【正文语种】中文【中图分类】TU641 工程概况金沟河现状引水枢纽工程位于金沟河中游河段出山口，始建于1959年，于1960年竣工投入运行，是一个以灌溉为主的费尔干式引水建筑物，正面引水，侧面冲砂。
