2014高中物理复习题(详解)《磁场》

高中物理《磁场》练习题（附答案解析）学校:___________姓名：___________班级：___________一、单选题1．假设一个力单独作用的效果跟某几个力共同作用的效果相同，这个力就叫作那几个力的合力，以下概念的建立方法与合力相同的是（）A．瞬时速度B．交流电的有效值C．电场强度D．磁通量2．如图所示，匀强磁场方向垂直纸面向里，匀强电场方向竖直向下，有一正离子恰能沿直线从左向右水平飞越此区域。

不计重力，则（）A．若电子以相同的速率从右向左飞入，电子也沿直线运动B．若电子以相同的速率从右向左飞入，电子将向下偏转C．若电子以相同的速率从左向右飞入，电子将向下偏转D．若电子以相同的速率从左向右飞入，电子也沿直线运动3．下列物理学史材料中，描述正确的是（）A．卡文迪什通过扭秤实验测量出静电引力常量的数值B．为了增强奥斯特的电流磁效应实验效果，应该在静止的小磁针上方通以自西向东的电流C．法拉第提出了“电场”的概念，并制造出第一台电动机D．库仑通过与万有引力类比，在实验的基础上验证得出库仑定律4．电磁炮是利用电磁系统中电磁场产生的安培力来对金属炮弹进行加速，使其达到打击目标所需的巨大动能，如图甲所示。

原理图可简化为如图乙所示，其中金属杆表示炮弹，磁场方向垂直轨道平面向上，则当弹体中通过如图乙所示的电流时，炮弹加速度的方向为（）A．水平向左B．水平向右C．垂直纸面向外D．垂直纸面向里5．一根通有电流的直铜棒用软导线挂在如图所示的匀强磁场中，此时悬线的拉力等于零，要使两悬线的总拉力大于2倍棒的重力，可采用的方法有（）A．适当减弱磁场，磁场方向反向B．适当增强磁场，磁场方向不变C．适当减小电流。

电流方向不变D．适当增大电流。

电流方向反向6．下列装置中，利用到离心运动的物理原理的是（）A．磁流体发电机B．回旋加速器C．洗衣机D．电视机7．如图所示，在真空中坐标xOy平面的x>0区域内，有磁感应强度B=1.0×10-2T的匀强磁场，方向与xOy 平面垂直，在x轴上的P（10cm，0）点，有一放射源，在xOy平面内向各个方向发射速率v=1.0×104m/s 的带正电的粒子，粒子的质量为m=1.6×10-25kg，电荷量为q=1.6×10-18C，带电粒子能打到y轴上的范围为（）A ．10cm 10cm y -≤≤B ．10cm y -≤≤C ．10cm y -≤≤D ．y -≤≤8．如图所示，A 为电磁铁，C 为胶木秤盘，A 和C （包括支架）的总重量M ，B 为铁片，质量为m ，整个装置用轻绳悬于O 点，当电磁铁通电，铁片被吸引上升的过程中，轻绳上拉力（ ）A ．F mg =B ．()F m M g >+C ．()F m M g =+D ．()Mg F m M g <<+二、多选题9．下列关于洛伦兹力的说法中，正确的是（ ）A ．洛伦兹力的方向总是垂直于运动电荷的速度方向和磁场方向共同确定的平面，所以洛伦兹力只改变速度的方向，不改变速度的大小，即洛伦兹力永不做功B ．只要速度大小相同，所受洛伦兹力就相同C ．用左手定则判断电荷在磁场中运动所受的洛伦兹力时，要注意负电荷与正电荷所受力的方向相反D ．洛伦兹力方向一定与电荷速度方向垂直，磁场方向一定与电荷运动方向垂直10．全球新冠肺炎疫情持续至今，医院需要用到血流量计检查患者身体情况。

专题:磁场计算题（附答案详解）1、如图所示，从离子源产生的甲、乙两种离子，由静止经加速电压U加速后在纸面内水平向右运动，自M点垂直于磁场边界射入匀强磁场，磁场方向垂直于纸面向里，磁场左边界竖直．已知甲种离子射入磁场的速度大小为v1，并在磁场边界的N点射出；乙种离子在MN的中点射出；MN长为l.不计重力影响和离子间的相互作用．求：(1)磁场的磁感应强度大小；(2)甲、乙两种离子的比荷之比．2、如图所示，在y>0的区域存在方向沿y轴负方向的匀强电场，场强大小为E；在y<0的区域存在方向垂直于xOy平面向外的匀强磁场．一个氕核11H和一个氘21H先后从y轴上y＝h点以相同的动能射出，速度方向沿x轴正方向．已知11H进入磁场时，速度方向与x轴正方向的夹角为60°，并从坐标原点O处第一次射出磁场.11H的质量为m，电荷量为q.不计重力．求：(1)11H第一次进入磁场的位置到原点O的距离；(2)磁场的磁感应强大小；(3)21H第一次离开磁场的位置到原点O的距离．3、一足够长的条状区域内存在匀强电场和匀强磁场，其在xOy平面内的截面如图所示：中间是磁场区域，其边界与y轴垂直，宽度为l，磁感应强度的大小为B，方向垂直于xOy平面；磁场的上、下两侧为电场区域，宽度均为l′，电场强度的大小均为E，方向均沿x轴正方向；M、N为条状区域边界上的两点，它们的连线与y轴平行．一带正电的粒子以某一速度从M点沿y轴正方向射入电场，经过一段时间后恰好以从M点入射的速度从N点沿y轴正方向射出．不计重力．(1)定性画出该粒子在电磁场中运动的轨迹；(2)求该粒子从M点入射时速度的大小；(3)若该粒子进入磁场时的速度方向恰好与x轴正方向的夹角为π6，求该粒子的比荷及其从M点运动到N点的时间．4、如图所示，竖直放置的平行金属板板间电压为U，质量为m、电荷量为＋q的带电粒子在靠近左板的P点，由静止开始经电场加速，从小孔Q射出，从a点进入磁场区域，abde是边长为2L的正方形区域，ab边与竖直方向夹角为45°，cf与ab平行且将正方形区域等分成两部分，abcf中有方向垂直纸面向外的匀强磁场B1，defc中有方向垂直纸面向里的匀强磁场B2，粒子进入磁场B1后又从cf 上的M点垂直cf射入磁场B2中(图中M点未画出)，不计粒子重力，求：(1)粒子从小孔Q射出时的速度；(2)磁感应强度B1的大小；(3)磁感应强度B2的取值在什么范围内，粒子能从边界cd间射出．5、如图所示，在真空中xOy平面的第一象限内，分布有沿x轴负方向的匀强电场，场强E＝4×104 N/C，第二、三象限内分布有垂直于纸面向里且磁感应强度为B2的匀强磁场，第四象限内分布有垂直纸面向里且磁感应强度为B1＝0.2 T的匀强磁场．在x轴上有一个垂直于y轴的平板OM，平板上开有一个小孔P，在y轴负方向上距O点为 3 cm的粒子源S可以向第四象限平面内各个方向发射α粒子，且OS＞OP.设发射的α粒子速度大小v均为2×105 m/s，除了垂直于x轴通过P点的α粒子可以进入电场，其余打到平板上的α粒子均被吸收．已知α粒子的比荷为qm＝5×107 C/kg，重力不计，试问：(1)P点距O点的距离；(2)α粒子经过P点第一次进入电场，运动后到达y轴的位置与O点的距离；(3)要使离开电场的α粒子能回到粒子源S处，磁感应强度B2应为多大？6、如图25所示，在xOy平面的0≤x≤23a范围内有沿y轴正方向的匀强电场，在x＞23a范围内某矩形区域内有一个垂直于xOy平面向里的匀强磁场，磁感应强度大小为B.一质量为m、电荷量为＋q的粒子从坐标原点O以速度v0沿x轴正方向射入电场，从M点离开电场，M点坐标为(23a，a)．再经时间t＝3mqB进入匀强磁场，又从M点正上方的N点沿x轴负方向再次进入匀强电场．不计粒子重力，已知sin 15°＝6－24，cos 15°＝6＋24.求：(1)匀强电场的电场强度；(2)N点的纵坐标；(3)矩形匀强磁场的最小面积．7、如图甲所示，竖直挡板MN左侧空间有方向竖直向上的匀强电场和垂直纸面的匀强磁场，电场和磁场的范围足够大，电场强度E＝40 N/C，磁感应强度B随时间t变化的关系图象如图乙所示，选定磁场垂直于纸面向里为正方向．t＝0时刻，一质量m＝8×10－4 kg、电荷量q＝＋2×10－4 C的微粒在O点具有竖直向下的速度v＝0.12 m/s，O′是挡板MN上一点，直线OO′与挡板MN垂直，g取10m/s2.求：(1)微粒再次经过直线OO′时与O点的距离；(2)微粒在运动过程中离开直线OO′的最大高度．(3)水平移动挡板，使微粒能垂直射到挡板上，挡板与O点间的距离应满足的条件．8、如图所示，在竖直平面内，水平x轴的上方和下方分别存在方向垂直纸面向外和方向垂直纸面向里的匀强磁场，其中x轴上方的匀强磁场磁感应强度大小为B1，并且在第一象限和第二象限有方向相反、强弱相同的平行于x轴的匀强电场，电场强度大小为E1，已知一质量为m的带电小球从y轴上的A(0，L)位置斜向下与y轴负半轴成60°角射入第一象限，恰能做匀速直线运动。

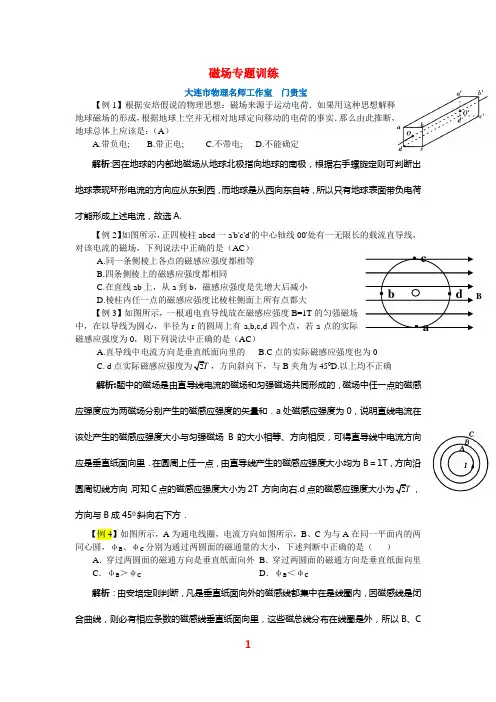

磁场专题训练大连市物理名师工作室门贵宝【例1】根据安培假说的物理思想：磁场来源于运动电荷．如果用这种思想解释地球磁场的形成，根据地球上空并无相对地球定向移动的电荷的事实．那么由此推断，地球总体上应该是：（A）A.带负电;B.带正电;C.不带电;D.不能确定解析:因在地球的内部地磁场从地球北极指向地球的南极，根据右手螺旋定则可判断出地球表现环形电流的方向应从东到西，而地球是从西向东自转，所以只有地球表面带负电荷才能形成上述电流，故选A.【例2】如图所示，正四棱柱abed一a'b'c'd'的中心轴线00'处有一无限长的载流直导线，对该电流的磁场，下列说法中正确的是（AC）A.同一条侧棱上各点的磁感应强度都相等B.四条侧棱上的磁感应强度都相同C.在直线ab上，从a到b，磁感应强度是先增大后减小D.棱柱内任一点的磁感应强度比棱柱侧面上所有点都大【例3】如图所示，一根通电直导线放在磁感应强度B=1T的匀强磁场中，在以导线为圆心，半径为r的圆周上有a,b,c,d四个点，若a点的实际磁感应强度为0，则下列说法中正确的是（AC）A.直导线中电流方向是垂直纸面向里的B.C点的实际磁感应强度也为0C. d，方向斜向下，与B夹角为450D.以上均不正确解析:题中的磁场是由直导线电流的磁场和匀强磁场共同形成的，磁场中任一点的磁感应强度应为两磁场分别产生的磁感应强度的矢量和．a处磁感应强度为0，说明直线电流在该处产生的磁感应强度大小与匀强磁场B的大小相等、方向相反，可得直导线中电流方向应是垂直纸面向里．在圆周上任一点，由直导线产生的磁感应强度大小均为B＝1T，方向沿圆周切线方向，可知C点的磁感应强度大小为2T，方向向右.d，方向与B成450斜向右下方．【例4】如图所示，A为通电线圈，电流方向如图所示，B、C为与A在同一平面内的两同心圆，φB、φC分别为通过两圆面的磁通量的大小，下述判断中正确的是（）A．穿过两圆面的磁通方向是垂直纸面向外B．穿过两圆面的磁通方向是垂直纸面向里C．φB＞φC D．φB＜φC解析：由安培定则判断，凡是垂直纸面向外的磁感线都集中在是线圈内，因磁感线是闭合曲线，则必有相应条数的磁感线垂直纸面向里，这些磁总线分布在线圈是外，所以B、C 两圆面都有垂直纸面向里和向外的磁感线穿过，垂直纸面向外磁感线条数相同，垂直纸面向里的磁感线条数不同，B圆面较少，c圆面较多，但都比垂直向外的少，所以 B、C磁通方向应垂直纸面向外，φB＞φC，所以A、C正确．分析磁通时要注意磁感线是闭合曲线的特点和正反两方向磁总线条数的多少，不能认为面积大的磁通就大．答案：AC【例5】如图4所示，一水平放置的矩形闭合线圈abcd在细长磁铁N极附近下落，保持bc边在纸外，ad边在纸内，由图中的位置Ⅰ经过位置Ⅱ到位置Ⅲ，且位置Ⅰ和Ⅲ都很靠近位置Ⅱ，在这个过程中，线圈中的磁通量（）A．是增加的；B．是减少的C．先增加，后减少；D．先减少，后增加解析：要知道线圈在下落过程中磁通量的变化情况，就必须知道条形磁铁在磁极附近B磁感线的分布情况．条形磁铁在 N 极附近的分布情况如图所示，由图可知线圈中磁通量是先减少，后增加．D 选项正确．点评：要知道一个面上磁通量，在面积不变的条件下，也必须知道磁场的磁感线的分布情况．因此，牢记条形磁铁、蹄形磁铁、通电直导线、通电螺线管和通电圆环等磁场中磁感线的分布情况在电磁学中是很必要的．【例16】如图所示边长为100cm 的正方形闭合线圈置于磁场中，线圈AB 、CD两边中点连线OO /的左右两侧分别存在方向相同、磁感强度大小各为B 1＝0．6T ，B 2=0．4T 的匀强磁场。

高中物理磁场专题分类题型一、【磁场的描述 磁场对电流的作用】典型题1．如图所示，带负电的金属环绕轴OO ′以角速度ω匀速旋转，在环左侧轴线上的小磁针最后平衡时的位置是( )A ．N 极竖直向上B ．N 极竖直向下C ．N 极沿轴线向左D ．N 极沿轴线向右解析：选C ．负电荷匀速转动，会产生与旋转方向反向的环形电流，由安培定则知，在磁针处磁场的方向沿轴OO ′向左．由于磁针N 极指向为磁场方向，可知选项C 正确．2．磁场中某区域的磁感线如图所示，则( )A ．a 、b 两处的磁感应强度的大小不等，B a ＞B bB ．a 、b 两处的磁感应强度的大小不等，B a ＜B bC ．同一通电导线放在a 处受力一定比放在b 处受力大D ．同一通电导线放在a 处受力一定比放在b 处受力小解析：选A ．磁感线的疏密程度表示磁感应强度的大小，由a 、b 两处磁感线的疏密程度可判断出B a >B b ，所以A 正确，B 错误；安培力的大小跟该处的磁感应强度的大小B 、电流大小I 、导线长度L 和导线放置的方向与磁感应强度的方向的夹角有关，故C 、D 错误．3.将长为L 的导线弯成六分之一圆弧，固定于垂直纸面向外、大小为B 的匀强磁场中，两端点A 、C 连线竖直，如图所示．若给导线通以由A 到C 、大小为I 的恒定电流，则导线所受安培力的大小和方向是( )A ．ILB ，水平向左B ．ILB ，水平向右C ．3ILB π，水平向右D ．3ILB π，水平向左解析：选D ．弧长为L ，圆心角为60°，则弦长AC ＝3L π，导线受到的安培力F ＝BIl ＝3ILB π，由左手定则可知，导线受到的安培力方向水平向左．4．如图所示，M 、N 和P 是以MN 为直径的半圆弧上的三点，O 为半圆弧的圆心，∠MOP ＝60°，在M 、N 处各有一条长直导线垂直穿过纸面，导线中通有大小相等的恒定电流，方向如图所示，这时O 点的磁感应强度大小为B 1.若将M 处长直导线移至P 处，则O 点的磁感应强度大小为B 2，那么B 2与B 1之比为( )A ．3∶1B ．3∶2C ．1∶1D ．1∶2解析：选B ．如图所示，当通有电流的长直导线在M 、N 两处时，根据安培定则可知：二者在圆心O 处产生的磁感应强度大小都为B 12；当将M 处长直导线移到P 处时，两直导线在圆心O 处产生的磁感应强度大小也为B 12，做平行四边形，由图中的几何关系，可得B 2B 1＝B 22B 12＝cos 30°＝32，故选项B 正确．5.阿明有一个磁浮玩具，其原理是利用电磁铁产生磁性，让具有磁性的玩偶稳定地飘浮起来，其构造如图所示．若图中电源的电压固定，可变电阻为一可以随意改变电阻大小的装置，则下列叙述正确的是( )A ．电路中的电源必须是交流电源B ．电路中的a 端点须连接直流电源的负极C ．若增加环绕软铁的线圈匝数，可增加玩偶飘浮的最大高度D ．若将可变电阻的电阻值调大，可增加玩偶飘浮的最大高度解析：选C ．电磁铁产生磁性，使玩偶稳定地飘浮起来，电路中的电源必须是直流电源，电路中的a 端点须连接直流电源的正极，选项A 、B 错误；若增加环绕软铁的线圈匝数，电磁铁产生的磁性更强，电磁铁对玩偶的磁力增强，可增加玩偶飘浮的最大高度，选项C 正确；若将可变电阻的电阻值调大，电磁铁中电流减小，产生的磁性变弱，则降低玩偶飘浮的最大高度，选项D 错误．6.一通电直导线与x 轴平行放置，匀强磁场的方向与xOy 坐标平面平行，导线受到的安培力为F .若将该导线做成34圆环，放置在xOy 坐标平面内，如图所示，并保持通电的电流不变，两端点ab 连线也与x 轴平行，则圆环受到的安培力大小为( )A ．FB ．23πFC ．223πFD ．32π3F 解析：选C ．根据安培力公式，安培力F 与导线长度L 成正比；若将该导线做成34圆环，由L ＝34×2πR ，解得圆环的半径R ＝2L 3π，34圆环ab 两点之间的距离L ′＝2R ＝22L 3π.由F L ＝F ′L ′解得：F ′＝223πF ，选项C 正确． 7.在绝缘圆柱体上a 、b 两个位置固定有两个金属圆环，当两环通有如图所示电流时，b 处金属圆环受到的安培力为F 1；若将b 处金属圆环移动到位置c ，则通有电流为I 2的金属圆环受到的安培力为F 2.今保持b 处金属圆环原来位置不变，在位置c 再放置一个同样的金属圆环，并通有与a 处金属圆环同向、大小为I 2的电流，则在a 位置的金属圆环受到的安培力( )A ．大小为|F 1－F 2|，方向向左B ．大小为|F 1－F 2|，方向向右C ．大小为|F 1＋F 2|，方向向左D ．大小为|F 1＋F 2|，方向向右解析：选A ．c 金属圆环对a 金属圆环的作用力大小为F 2，根据同方向的电流相互吸引，可知方向向右，b金属圆环对a金属圆环的作用力大小为F1，根据反方向的电流相互排斥，可知方向向左，所以a金属圆环所受的安培力大小|F1－F2|，由于a、b间的距离小于a、c 间距离，所以两合力的方向向左．8．如图，两根相互平行的长直导线过纸面上的M、N两点，且与纸面垂直，导线中通有大小相等、方向相反的电流．a、O、b在M、N的连线上，O为MN的中点，c、d位于MN的中垂线上，且a、b、c、d到O点的距离均相等．关于以上几点处的磁场，下列说法正确的是()A．O点处的磁感应强度为零B．a、b两点处的磁感应强度大小相等，方向相反C．c、d两点处的磁感应强度大小相等，方向相同D．a、c两点处磁感应强度的方向不同解析：选C．由安培定则可知，两导线中的电流在O点产生的磁场均竖直向下，合磁感应强度一定不为零，选项A错；由安培定则知，两导线中的电流在a、b两点处产生的磁场的方向均竖直向下，由于对称性，M中电流在a处产生的磁场的磁感应强度等于N中电流在b处产生的磁场的磁感应强度，同时M中电流在b处产生的磁场的磁感应强度等于N 中电流在a处产生的磁场的磁感应强度，所以a、b两点处磁感应强度大小相等，方向相同，选项B错；根据安培定则，两导线中的电流在c、d两点处产生的磁场垂直c、d两点与导线的连线方向向下，且产生的磁场的磁感应强度大小相等，由平行四边形定则可知，c、d 两点处的磁感应强度大小相等，方向相同，选项C正确；a、c两点处磁感应强度的方向均竖直向下，选项D错．9. (多选)如图所示，金属细棒质量为m，用两根相同轻弹簧吊放在水平方向的匀强磁场中，弹簧的劲度系数为k，棒ab中通有恒定电流，棒处于平衡状态，并且弹簧的弹力恰好为零．若电流大小不变而方向反向，则()A ．每根弹簧弹力的大小为mgB ．每根弹簧弹力的大小为2mgC ．弹簧形变量为mg kD ．弹簧形变量为2mg k解析：选AC ．电流方向改变前，对棒受力分析，根据平衡条件可知，棒受到的安培力竖直向上，大小等于mg ；电流方向改变后，棒受到的安培力竖直向下，大小等于mg ，对棒受力分析，根据平衡条件可知，每根弹簧弹力的大小为mg ，弹簧形变量为mg k，选项A 、C 正确．10.如图所示，两平行光滑金属导轨CD 、EF 间距为L ，与电动势为E 0的电源相连，质量为m 、电阻为R 的金属棒ab 垂直于导轨放置构成闭合回路，回路平面与水平面成θ角，回路其余电阻不计．为使ab 棒静止，需在空间施加的匀强磁场磁感应强度的最小值及其方向分别为( )A ．mgR E 0L，水平向右 B ．mgR cos θE 0L，垂直于回路平面向上 C ．mgR tan θE 0L，竖直向下 D ．mgR sin θE 0L，垂直于回路平面向下 解析：选D ．对金属棒受力分析，受重力、支持力和安培力，如图所示；从图可以看出，当安培力沿斜面向上时，安培力最小，故安培力的最小值为：F A ＝mg sin θ，故磁感应强度的最小值为B ＝F A IL ＝mg sin θIL ，根据欧姆定律，有E 0＝IR ，故B ＝mgR sin θE 0L，故D 正确．11.已知直线电流在其空间某点产生的磁场，其磁感应强度B 的大小与电流强度成正比，与点到通电导线的距离成反比．现有平行放置的三根长直通电导线，分别通过一个直角三角形△ABC的三个顶点且与三角形所在平面垂直，如图所示，∠ACB＝60°，O为斜边的中点．已知I1＝2I2＝2I3，I2在O点产生的磁场磁感应强度大小为B，则关于O点的磁感应强度，下列说法正确的是()A．大小为2B，方向垂直AB向左B．大小为23B，方向垂直AB向左C．大小为2B，方向垂直AB向右D．大小为23B，方向垂直AB向右解析：选B．导线周围的磁场的磁感线，是围绕导线形成的同心圆，空间某点的磁场沿该点的切线方向，即与该点和导线的连线垂直，根据右手螺旋定则，可知三根导线在O点的磁感应强度的方向如图所示．已知直线电流在其空间某点产生的磁场，其磁感应强度B 的大小与电流强度成正比，与点到通电导线的距离成反比，已知I1＝2I2＝2I3，I2在O点产生的磁场磁感应强度大小为B，O点到三根导线的距离相等，可知B3＝B2＝B，B1＝2B，由几何关系可知三根导线在平行于AB方向的合磁场为零，垂直于AB方向的合磁场为23B.综上可得，O点的磁感应强度大小为23B，方向垂直于AB向左．故B正确，A、C、D 错误．12．(多选)光滑平行导轨水平放置，导轨左端通过开关S与内阻不计、电动势为E的电源相连，右端与半径为L＝20 cm的两段光滑圆弧导轨相接，一根质量m＝60 g、电阻R＝1 Ω、长为L的导体棒ab，用长也为L的绝缘细线悬挂，如图所示，系统空间有竖直方向的匀强磁场，磁感应强度B＝0.5 T，当闭合开关S后，导体棒沿圆弧摆动，摆到最大高度时，细线与竖直方向成θ＝53°角，摆动过程中导体棒始终与导轨接触良好且细线处于张紧状态，导轨电阻不计，sin 53°＝0.8，g＝10 m/s2，则()A．磁场方向一定竖直向下B．电源电动势E＝3.0 VC．导体棒在摆动过程中所受安培力F＝3 ND．导体棒在摆动过程中电源提供的电能为0.048 J解析：选AB．导体棒向右沿圆弧摆动，说明受到向右的安培力，由左手定则知该磁场方向一定竖直向下，A项正确；导体棒摆动过程中只有安培力和重力做功，由动能定理知BIL·L sin θ－mgL(1－cos θ)＝0，代入数值得导体棒中的电流为I＝3 A，由E＝IR得电源电动势E＝3.0 V，B项正确；由F＝BIL得导体棒在摆动过程中所受安培力F＝0.3 N，C项错误；由能量守恒定律知电源提供的电能W等于电路中产生的焦耳热Q和导体棒重力势能的增加量ΔE的和，即W＝Q＋ΔE，而ΔE＝mgL(1－cos θ)＝0.048 J，D项错误．13．(多选)某同学自制的简易电动机示意图如图所示．矩形线圈由一根漆包线绕制而成，漆包线的两端分别从线圈的一组对边的中间位置引出，并作为线圈的转轴．将线圈架在两个金属支架之间，线圈平面位于竖直面内，永磁铁置于线圈下方．为了使电池与两金属支架连接后线圈能连续转动起来，该同学应将()A．左、右转轴下侧的绝缘漆都刮掉B．左、右转轴上下两侧的绝缘漆都刮掉C．左转轴上侧的绝缘漆刮掉，右转轴下侧的绝缘漆刮掉D．左转轴上下两侧的绝缘漆都刮掉，右转轴下侧的绝缘漆刮掉解析：选AD．若将左、右转轴下侧的绝缘漆都刮掉，这样当线圈在图示位置时，线圈的上下边受到水平方向的安培力而转动，转过一周后再次受到同样的安培力而使其连续转动，选项A正确；若将左、右转轴上下两侧的绝缘漆都刮掉，则当线圈在图示位置时，线圈的上下边受到安培力而转动，转过半周后再次受到相反方向的安培力而使其停止转动，选项B 错误；左转轴上侧的绝缘漆刮掉，右转轴下侧的绝缘漆刮掉，电路不能接通，故不能转起来，选项C 错误；若将左转轴上下两侧的绝缘漆都刮掉，右转轴下侧的绝缘漆刮掉，这样当线圈在图示位置时，线圈的上下边受到安培力而转动，转过半周后电路不导通，转过一周后再次受到同样的安培力而使其连续转动，选项D 正确．14．光滑的金属轨道分水平段和圆弧段两部分，O 点为圆弧的圆心．两金属轨道之间的宽度为0.5 m ，匀强磁场方向如图所示，大小为0.5 T ．质量为0.05 kg 、长为0.5 m 的金属细杆置于金属水平轨道上的M 点．当在金属细杆内通以电流强度为2 A 的恒定电流时，金属细杆可以沿轨道由静止开始向右运动．已知MN ＝OP ＝1 m ，则下列说法中正确的是( )A ．金属细杆开始运动时的加速度大小为5 m/s 2B ．金属细杆运动到P 点时的速度大小为5 m/sC ．金属细杆运动到P 点时的向心加速度大小为10 m/s 2D ．金属细杆运动到P 点时对每一条轨道的作用力大小为0.75 N解析：选D ．金属细杆在水平方向受到安培力作用，安培力大小F 安＝BIL ＝0.5×2×0.5 N ＝0.5 N ，金属细杆开始运动时的加速度大小为a ＝F 安m＝10 m/s 2，选项A 错误；对金属细杆从M 点到P 点的运动过程，安培力做功W 安＝F 安·(MN ＋OP )＝1 J ，重力做功W G ＝－mg ·ON ＝－0.5 J ，由动能定理得W 安＋W G ＝12m v 2，解得金属细杆运动到P 点时的速度大小为v ＝20 m/s ，选项B 错误；金属细杆运动到P 点时的向心加速度大小为a ′＝v 2r＝20 m/s 2，选项C 错误；在P 点金属细杆受到轨道水平向左的作用力F 和水平向右的安培力F 安，由牛顿第二定律得F －F 安＝m v 2r，解得F ＝1.5 N ，每一条轨道对金属细杆的作用力大小为0.75 N ，由牛顿第三定律可知金属细杆运动到P 点时对每一条轨道的作用力大小为0.75 N ，选项D 正确．二、【磁场对运动电荷的作用】典型题1．如图所示，a 、b 、c 、d 为四根与纸面垂直的长直导线，其横截面位于正方形的四个顶点上，导线中通有大小相同的电流，方向如图所示．一带正电的粒子从正方形中心O 点沿垂直于纸面的方向向外运动，它所受洛伦兹力的方向是( )A ．向上B ．向下C ．向左D ．向右解析：选B ．根据安培定则及磁感应强度的矢量叠加，可得O 点处的磁场方向水平向左，再根据左手定则判断可知，带电粒子受到的洛伦兹力方向向下，B 正确．2.如图，半径为R 的圆形区域内有垂直于纸面的匀强磁场，半径OC 与OB 夹角为60°.甲电子以速率v 从A 点沿直径AB 方向射入磁场，从C 点射出．乙电子以速率v 3从B 点沿BA 方向射入磁场，从D 点(图中未画出)射出，则( )A ．C 、D 两点间的距离为2RB ．C 、D 两点间的距离为3RC ．甲在磁场中运动的时间是乙的2倍D ．甲在磁场中运动的时间是乙的3倍解析：选B ．洛伦兹力提供向心力，q v B ＝m v 2r 得r ＝m v qB，由几何关系求得r 1＝R tan 60°＝3R ，由于质子乙的速度是v 3，其轨道半径r 2＝r 13＝33R ，它们在磁场中的偏转角分别为60°和120°，根据几何知识可得BC ＝R ，BD ＝2r 2tan 60°＝R ，所以CD ＝2R sin 60°＝3R ，故A 错误，B 正确；粒子在磁场中运动的时间为t ＝θ2πT ＝θ2π·2πm qB，所以两粒子的运动时间之比等于偏转角之比，即为1∶2，即甲在磁场中运动的时间是乙的12倍，故C 、D 错误． 3. (多选)如图所示，一轨道由两等长的光滑斜面AB 和BC 组成，两斜面在B 处用一光滑小圆弧相连接，P 是BC 的中点，竖直线BD 右侧存在垂直纸面向里的匀强磁场，B 处可认为处在磁场中，一带电小球从A 点由静止释放后能沿轨道来回运动，C 点为小球在BD 右侧运动的最高点，则下列说法正确的是( )A ．C 点与A 点在同一水平线上B ．小球向右或向左滑过B 点时，对轨道压力相等C ．小球向上或向下滑过P 点时，其所受洛伦兹力相同D ．小球从A 到B 的时间是从C 到P 时间的2倍解析：选AD ．小球在运动过程中受重力、洛伦兹力和轨道支持力作用，因洛伦兹力永不做功，支持力始终与小球运动方向垂直，也不做功，即只有重力做功，满足机械能守恒，因此C 点与A 点等高，在同一水平线上，选项A 正确；小球向右或向左滑过B 点时速度等大反向，即洛伦兹力等大反向，小球对轨道的压力不等，选项B 错误；同理小球向上或向下滑过P 点时，洛伦兹力也等大反向，选项C 错误；因洛伦兹力始终垂直BC ，小球在AB 段和BC 段(设斜面倾角均为θ)的加速度均由重力沿斜面的分力产生，大小为g sin θ，由x ＝12at 2得小球从A 到B 的时间是从C 到P 的时间的2倍，选项D 正确． 4．如图甲所示有界匀强磁场Ⅰ的宽度与图乙所示圆形匀强磁场Ⅱ的半径相等，一不计重力的粒子从左边界的M 点以一定初速度水平向右垂直射入磁场Ⅰ，从右边界射出时速度方向偏转了θ角；该粒子以同样的初速度沿半径方向垂直射入磁场Ⅱ，射出磁场时速度方向偏转了2θ角．已知磁场Ⅰ、Ⅱ的磁感应强度大小分别为B 1、B 2，则B 1与B 2的比值为( )A ．2cos θB ．sin θC ．cos θD ．tan θ解析：选C ．设有界磁场Ⅰ宽度为d ，则粒子在磁场Ⅰ和磁场Ⅱ中的运动轨迹分别如图1、图2所示，由洛伦兹力提供向心力知Bq v ＝m v 2r ，得B ＝m v rq，由几何关系知d ＝r 1sin θ，d ＝r 2tan θ，联立得B 1B 2＝cos θ，选项C 正确．5．如图所示，正方形区域内存在垂直纸面的匀强磁场．一带电粒子垂直磁场边界从a 点射入，从b 点射出．下列说法正确的是( )A ．粒子带正电B ．粒子在b 点速率大于在a 点速率C ．若仅减小磁感应强度，则粒子可能从b 点右侧射出D ．若仅减小入射速率，则粒子在磁场中运动时间变短解析：选C ．由左手定则知，粒子带负电，A 错．由于洛伦兹力不做功，粒子速率不变，B 错．由R ＝m vqB ， 若仅减小磁感应强度B ，R 变大，则粒子可能从b 点右侧射出，C 对．由R ＝m v qB ，若仅减小入射速率v, 则R 变小，粒子在磁场中的偏转角θ变大．由t ＝θ2πT ，T ＝2πm qB 知，运动时间变长，D 错．6．如图所示，两个同心圆，半径分别为r 和2r ，在两圆之间的环形区域内存在垂直纸面向里的匀强磁场，磁感应强度为B .圆心O 处有一放射源，放出粒子的质量为m 、带电量为q ，假设粒子速度方向都和纸面平行．(1)图中箭头表示某一粒子初速度的方向，OA 与初速度方向夹角为60°，要想使该粒子经过磁场后第一次通过A 点，则初速度的大小是多少？(2)要使粒子不穿出环形区域，则粒子的初速度不能超过多少？解析：(1)如图甲所示，设粒子在磁场中的轨道半径为R 1，则由几何关系得R 1＝3r3又q v 1B ＝m v 21R 1得v 1＝3Bqr3m.(2)如图乙所示，设粒子轨迹与磁场外边界相切时，粒子在磁场中的轨道半径为R 2，则由几何关系有(2r －R 2)2＝R 22＋r 2可得R 2＝3r 4，又q v 2B ＝m v 22R 2，可得v 2＝3Bqr 4m故要使粒子不穿出环形区域，粒子的初速度不能超过3Bqr4m. 答案：(1)3Bqr 3m (2)3Bqr4m7. (多选)如图所示为一个质量为m 、带电荷量为＋q 的圆环，可在水平放置的足够长的粗糙细杆上滑动，细杆处于磁感应强度大小为B 、方向垂直纸面向里的匀强磁场中．现给圆环向右初速度v 0，在以后的运动过程中，圆环运动的v -t 图象可能是下图中的( )解析：选BC ．当q v B ＝mg 时，圆环做匀速直线运动，此时图象为B ，故B 正确；当q v B ＞mg 时，F N ＝q v B －mg ，此时：μF N ＝ma ，所以圆环做加速度逐渐减小的减速运动，直到q v B ＝mg 时，圆环开始做匀速运动，故C 正确；当q v B ＜mg 时，F N ＝mg －q v B ，此时：μF N ＝ma ，所以圆环做加速度逐渐增大的减速运动，直至停止，所以其v -t 图象的斜率应该逐渐增大，故A 、D 错误．8.如图所示，水平放置的平行板长度为L 、两板间距也为L ，两板之间存在垂直纸面向里、磁感应强度大小为B 的匀强磁场，在两板正中央P 点有一个不计重力的电子(质量为m 、电荷量为－e )，现在给电子一水平向右的瞬时初速度v 0，欲使电子不与平行板相碰撞，则( )A ．v 0>eBL 2m 或v 0<eBL4mB ．eBL 4m <v 0< eBL2mC ．v 0>eBL2mD ．v 0<eBL4m解析：选A ．此题疑难点在于确定“不与平行板相碰撞”的临界条件．电子在磁场中做匀速圆周运动，半径为R ＝m v 0eB ，如图所示．当R 1＝L 4时，电子恰好与下板相切；当R 2＝L2时，电子恰好从下板边缘飞出两平行板(即飞出磁场)．由R 1＝m v 1eB ，解得v 1＝eBL4m ，由R 2＝m v 2eB ，解得v 2＝eBL 2m ，所以欲使电子不与平行板相碰撞，电子初速度v 0应满足v 0>eBL 2m 或v 0<eBL4m ，故选项A 正确．9．如图所示，在x >0，y >0的空间中有恒定的匀强磁场，磁感应强度的方向垂直于xOy 平面向里，大小为B ，现有一质量为m 、电荷量为q 的带正电粒子，从x 轴上的某点P (不在原点)沿着与x 轴成30°角的方向射入磁场．不计重力的影响，则下列有关说法中正确的是( )A ．只要粒子的速率合适，粒子就可能通过坐标原点B ．粒子在磁场中运动所经历的时间一定为5 πm 3qBC ．粒子在磁场中运动所经历的时间可能为πmqBD ．粒子在磁场中运动所经历的时间可能为πm6qB解析：选C ．利用“放缩圆法”：根据同一直线边界上粒子运动的对称性可知，粒子不可能通过坐标原点，A 项错误；粒子运动的情况有两种，一种是从y 轴边界射出，最短时间要大于2πm 3qB ，故D 项错误；对应轨迹①时，t 1＝T 2＝πm qB ，C 项正确，另一种是从x 轴边界飞出，如轨迹③，时间t 3＝56T ＝5πm 3qB，此时粒子在磁场中运动时间最长，故B 项错误．10.如图所示，OM 的左侧存在范围足够大、磁感应强度大小为B 的匀强磁场，磁场方向垂直纸面向外，OM 左侧到OM 距离为L 的P 处有一个粒子源，可沿纸面向各个方向射出质量为m 、电荷量为q 的带正电粒子(重力不计)，速率均为v ＝qBLm，则粒子在磁场中运动的最短时间为( )A ．πm 2qBB ．πm 3qBC ．πm 4qBD ．πm 6qB解析：选B ．粒子进入磁场中做匀速圆周运动，洛伦兹力提供向心力，则有：q v B ＝m v 2r ，将题设的v 值代入得：r ＝L ，粒子在磁场中运动的时间最短，则粒子运动轨迹对应的弦最短，最短弦为L ，等于圆周运动的半径，根据几何关系，粒子转过的圆心角为60°，运动时间为T 6，故t min ＝T 6＝16×2πm qB ＝πm 3qB，故B 正确，A 、C 、D 错误．11．(2019·高考全国卷Ⅲ)如图，在坐标系的第一和第二象限内存在磁感应强度大小分别为12B 和B 、方向均垂直于纸面向外的匀强磁场．一质量为m 、电荷量为q (q >0)的粒子垂直于x 轴射入第二象限，随后垂直于y 轴进入第一象限，最后经过x 轴离开第一象限．粒子在磁场中运动的时间为( )A ．5πm 6qBB ．7πm6qBC ．11πm 6qBD ．13πm6qB解析：选B ．带电粒子在不同磁场中做圆周运动，其速度大小不变，由r ＝m vqB 知，第一象限内的圆半径是第二象限内圆半径的2倍，如图所示．粒子在第二象限内运动的时间：t 1＝T 14＝2πm 4qB ＝πm 2qB ；粒子在第一象限内运动的时间：t 2＝T 26＝2πm ×26qB ＝2πm 3qB ，则粒子在磁场中运动的时间t ＝t 1＋t 2＝7πm 6qB，选项B 正确．12．如图，在直角三角形OPN 区域内存在匀强磁场，磁感应强度大小为B 、方向垂直于纸面向外．一带正电的粒子从静止开始经电压U 加速后，沿平行于x 轴的方向射入磁场；一段时间后，该粒子在OP 边上某点以垂直于x 轴的方向射出．已知O 点为坐标原点，N 点在y 轴上，OP 与x 轴的夹角为30°，粒子进入磁场的入射点与离开磁场的出射点之间的距离为d ，不计重力．求：(1)带电粒子的比荷；(2)带电粒子从射入磁场到运动至x 轴的时间．解析： (1)设带电粒子的质量为m ，电荷量为q ，加速后的速度大小为v .由动能定理有qU ＝12m v 2①设粒子在磁场中做匀速圆周运动的半径为r ，由洛伦兹力公式和牛顿第二定律有 q v B ＝m v 2r②由几何关系知d ＝2r ③ 联立①②③式得q m ＝4UB 2d2.④(2)由几何关系知，带电粒子射入磁场后运动到x 轴所经过的路程为 s ＝πr2＋r tan 30°⑤带电粒子从射入磁场到运动至x 轴的时间为t ＝sv ⑥联立②④⑤⑥式得t ＝Bd 24U ⎝⎛⎭⎫π2＋33.⑦ 答案：(1)4U B 2d 2 (2)Bd 24U ⎝⎛⎭⎫π2＋33三、【带电粒子在组合场中的运动】典型题1．(多选)回旋加速器是加速带电粒子的装置，其核心部分是分别与高频交流电极相连接的两个D 形金属盒，两盒间的狭缝中形成的周期性变化的电场，使粒子在通过狭缝时都能得到加速，两D 形金属盒处于垂直于盒底的匀强磁场中，如图所示，要增大带电粒子射出时的动能，则下列说法中正确的是( )A ．增大匀强电场间的加速电压B ．增大磁场的磁感应强度C ．减小狭缝间的距离D ．增大D 形金属盒的半径解析：选BD ．回旋加速器利用电场加速和磁场偏转来加速粒子，粒子射出时的轨道半径恰好等于D 形盒的半径，根据q v B ＝m v 2R 可得，v ＝qBR m ，因此离开回旋加速器时的动能E k ＝12m v 2＝q 2B 2R 22m 可知，与加速电压无关，与狭缝距离无关，A 、C 错误；磁感应强度越大，D 形盒的半径越大，动能越大，B 、D 正确．2．质谱仪是一种测定带电粒子质量和分析同位素的重要工具．图中的铅盒A 中的放射源放出大量的带正电粒子(可认为初速度为零)，从狭缝S 1进入电压为U 的加速电场区加速后，再通过狭缝S 2从小孔G 垂直于MN 射入偏转磁场，该偏转磁场是以直线MN 为切线、磁感应强度为B ，方向垂直于纸面向外半径为R 的圆形匀强磁场．现在MN 上的F 点(图中未画出)接收到该粒子，且GF ＝3R .则该粒子的比荷为(粒子的重力忽略不计)( )。
