在开关电源中如何对电解电容器做出正确的选择

开关电源电容选择计算方法选择开关电源的电容时，需要考虑以下几个因素：工作频率、负载要求、稳压要求、体积和成本。

第一步：确定工作频率工作频率对电容的选择非常重要，因为电容器的容性会随频率的变化而变化。

通常，电容的容性与频率成反比，因此在高频范围内选择合适的电容值非常关键。

第二步：计算负载要求负载要求包括负载电流和纹波电流两个方面。

负载电流是指电容器需要提供给负载的电流，而纹波电流是指从电容器流过的交流电流。

负载电流通常可以从电路图或负载手册中获取，纹波电流则可以通过计算或测量获得。

根据负载电流和纹波电流的数值，可以计算所需的最小电容值。

一般来说，较大的负载电流和纹波电流需要更大的电容值才能满足系统要求，而较小的负载电流和纹波电流则可以选择相对较小的电容值。

一般的经验法则是，选择的电容值应该大于所需电容值的两倍。

第三步：考虑稳压要求稳压要求是指在负载变化或输入电压变化时，输出电压的稳定性。

稳压要求一般通过纹波电压来衡量，即输出电压的波动幅度。

如果稳压要求较高，则需要选择较大容值的电容器。

一般来说，电容器的容值越大，输出电压的稳定性越好。

但是，较大的电容值通常会增加系统的体积和成本，因此需要在稳压要求和系统成本之间进行权衡。

第四步：考虑体积和成本电容器的体积和成本是选择电容值时需要考虑的重要因素。

较大的电容值通常会增加系统的体积和成本，因此需要根据系统的要求和预算来选择合适的电容值。

此外，还需要考虑电容器的封装形式和温度特性，因为这些因素也会影响系统的体积和成本。

总之，选择开关电源的电容时需要考虑工作频率、负载要求、稳压要求、体积和成本等因素。

根据这些因素的要求和约束，可以计算出所需的最小电容值，并在此基础上进行合理的选择。

在选择电容器时，还需要考虑电容器的封装形式、温度特性和可靠性等因素，以确保系统的性能和可靠性。

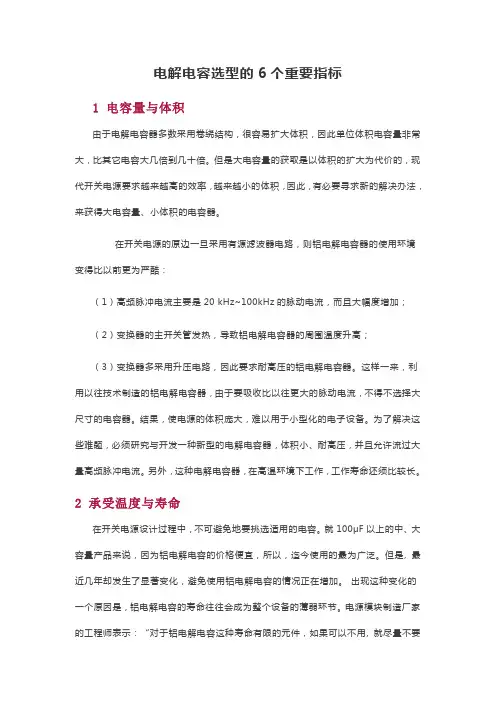

电解电容选型的6个重要指标1 电容量与体积由于电解电容器多数采用卷绕结构，很容易扩大体积，因此单位体积电容量非常大，比其它电容大几倍到几十倍。

但是大电容量的获取是以体积的扩大为代价的，现代开关电源要求越来越高的效率，越来越小的体积，因此，有必要寻求新的解决办法，来获得大电容量、小体积的电容器。

在开关电源的原边一旦采用有源滤波器电路，则铝电解电容器的使用环境变得比以前更为严酷：（1）高频脉冲电流主要是20 kHz~100kHz的脉动电流，而且大幅度增加；（2）变换器的主开关管发热，导致铝电解电容器的周围温度升高；（3）变换器多采用升压电路，因此要求耐高压的铝电解电容器。

这样一来，利用以往技术制造的铝电解电容器，由于要吸收比以往更大的脉动电流，不得不选择大尺寸的电容器。

结果，使电源的体积庞大，难以用于小型化的电子设备。

为了解决这些难题，必须研究与开发一种新型的电解电容器，体积小、耐高压，并且允许流过大量高频脉冲电流。

另外，这种电解电容器，在高温环境下工作，工作寿命还须比较长。

2 承受温度与寿命在开关电源设计过程中，不可避免地要挑选适用的电容。

就100μF以上的中、大容量产品来说，因为铝电解电容的价格便宜，所以，迄今使用的最为广泛。

但是, 最近几年却发生了显著变化，避免使用铝电解电容的情况正在增加。

出现这种变化的一个原因是，铝电解电容的寿命往往会成为整个设备的薄弱环节。

电源模块制造厂家的工程师表示：“对于铝电解电容这种寿命有限的元件，如果可以不用, 就尽量不要采用。

”因为铝电解电容内部的电解液会蒸发或产生化学变化，导致静电容量减少或等效串联电阻(ESR)增大, 随着时间的推移，电容性能肯定会劣化。

电解电容器的寿命与电容器长期工作的环境温度有直接关系，温度越高，电容器的寿命越短。

普通的电解电容器在环境温度为90℃时已经损坏。

但是现在有很多种类的电解电容器的工作环境温度已经很高在环境温度为90℃，通过电解电容器的交流电流和额定脉冲电流的比为0.5时，寿命仍然为10000h，但是如果温度上升到95℃时，电解电容器即已经损坏。

开关电源电容选择计算方法开关电源的寿命很大程度受到电解电容的制约，而电解电容的寿命取决于其内核温升。

本文从纹波电流计算、纹波电流实测、电解电容选型、温度测试方法、寿命估算等方面，对电解电容作了全面的分析。

纹波电流产生的热量引起电容的内部温升，加速电解液的蒸发，当容值下降20%或损耗角增大为初始值的2~3倍时，预示着电解电容寿命的终结。

通过检查电容器上的纹波电流，可预测电容器的寿命。

本文以连续工作模式的反激变换器输出电容分析为例，重点从纹波电流角度全面分析电解电容的选型与寿命。

1、纹波电流计算假设已知连续工作模式的反激变换器，其输出电流Io 为1.25A，纹波率r为1.1，占空比D为0.62，开关频率为60kHz，由此可以计算次级纹波电流ΔIo和有效值电流Io.rms。

次级纹波电流ΔIo：有效值电流Io.rms：最终得到流过输出电容的纹波电流：图1直观的显示了该电容的纹波电流波形：图1 纹波电流波形2、电解电容选型由上述计算分析得到流过电容的纹波电流为1.72A，综合考虑体积和成本，选择了纹波电流为1.655A的电解电容。

该纹波电流需在电源开关频率下选择，如下列图某厂家电容手册的纹波电流有频率因子，不同频率下的纹波电流不同。

高频低阻电容均会给出100kHz下的纹波电流，本设计开关频率为60kHz，频率因子为0.96~1之间，在此取1即可。

图2 电容纹波电流频率因子注：纹波电流还有一个温度系数，例如105℃电容，在85℃环境温度下，允许的最大纹波电流约为额定最大纹波电流的1.73倍，该参数一般不在电容手册中表达。

3、纹波电流实测测试电解电容纹波电流时，需将电容引脚穿入电流探头中，通过示波器可读得交流有效值。

本设计实例的纹波电流测试结果如图3所示，示波器读得有效纹波电流为1.64A，与理论设计接近。

因此理论计算具有较大的工程指导意义。

图3 实测电容纹波电流4、温度测试方法测量容体表面温度Ts：需在电容器侧面的中间位置开展，如果由于外部影响导致电容器表面温度不均匀、不稳定，需综合测量电容器表面4个点的温度，再取平均值。

开关电源中各类电容的正确选择方法深圳市森树强电子科技有限公司电容可用来减少纹波并吸收开关稳压器产生的噪声，它还可以用于后级稳压，提高设备的稳定性和瞬态响应能力。

电源输出中不应出现任何纹波噪声或残留抖动。

这些电路常采用钽电容来降低纹波，但钽电容有可能受到开关稳压器的噪声影响而产生不安全的瞬变现象。

为保证可靠工作，必须降低钽电容的额定电压。

例如，额定值为10uF/35V的D型钽电容，工作电压应降低到17V，如果用在电源输入端过滤纹波，额定35V钽电容可在高达17V的电压导轨上可靠地工作。

高压电源总线系统一般很难达到额定电压降低50%的指标。

这种情况限制了钽电容用于电压导轨大于28V的应用。

目前，由于钽电容需要被降额使用，高压滤波应用唯一可行的办法是采用体积较大且带引线的电解电容，而不是钽电容。

大电容是退耦电容，即相当于给下级IC提供了一个电荷水池，大电容电压不突变，所以，如果下级IC的IO口转换剧烈，需要大电流时，从退耦电容中提取电流，不会拉低开关电源电压，从这个意义讲，大电容免除下级IC对电源的影响。

小电容是作用正好相反，是滤波电容，即电源电压通过整形滤波之后出来的电压仍不可避免的有各次波谐波分量，即有交流分量，所以小电容是免除电压波动对下级IC的影响的。

1、EMI滤波电容的选择能滤除电网线之间的串模干扰的电容器，称作“X电容”（一般选择X2，常用容量范围是1nF~1uF，并联在电网之间）能滤除由一次绕组、二次绕组耦合电容产生的共模干扰电容器，称作“Y 电容”，一端接一次侧直流高压，另一端接二次侧公共端（用于滤除10~200MHz 频段的高频干扰，因此需要用短引线连接，常用容量范围是1~2.2nF 耐压值一般不低于1.5kV）2、旁路电容和去耦电容去耦电容在集成电路的电源和地之间有两个作用：2.1、旁路掉该器件的高频噪声。

（数字电路中典型的去耦电容值是0.1uF，最好不用电解电容，去耦电容的选用经验算法：C=1/F,即10MHz 取0.1uF，100MHz 取0.01uF）在电子电路中，旁路电容和去耦电容都是起到抗干扰的作用，因为电容处的位置不一样，称呼也就不一样了。
