用电负荷计算表

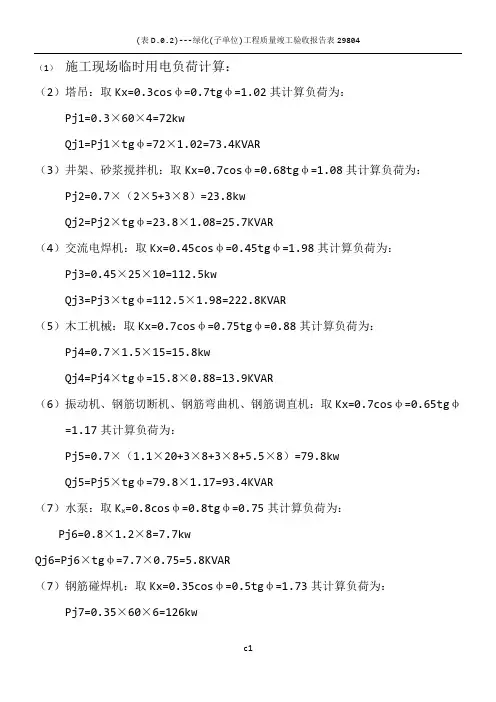

（1）施工现场临时用电负荷计算：（2）塔吊：取Kx=0.3cosφ=0.7tgφ=1.02其计算负荷为：Pj1=0.3×60×4=72kwQj1=Pj1×tgφ=72×1.02=73.4KVAR（3）井架、砂浆搅拌机：取Kx=0.7cosφ=0.68tgφ=1.08其计算负荷为：Pj2=0.7×（2×5+3×8）=23.8kwQj2=Pj2×tgφ=23.8×1.08=25.7KVAR（4）交流电焊机：取Kx=0.45cosφ=0.45tgφ=1.98其计算负荷为：Pj3=0.45×25×10=112.5kwQj3=Pj3×tgφ=112.5×1.98=222.8KVAR（5）木工机械：取Kx=0.7cosφ=0.75tgφ=0.88其计算负荷为：Pj4=0.7×1.5×15=15.8kwQj4=Pj4×tgφ=15.8×0.88=13.9KVAR（6）振动机、钢筋切断机、钢筋弯曲机、钢筋调直机：取Kx=0.7cosφ=0.65tgφ=1.17其计算负荷为：Pj5=0.7×（1.1×20+3×8+3×8+5.5×8）=79.8kwQj5=Pj5×tgφ=79.8×1.17=93.4KVAR（7）水泵：取K x=0.8cosφ=0.8tgφ=0.75其计算负荷为：Pj6=0.8×1.2×8=7.7kwQj6=Pj6×tgφ=7.7×0.75=5.8KVAR（7）钢筋碰焊机：取Kx=0.35cosφ=0.5tgφ=1.73其计算负荷为：Pj7=0.35×60×6=126kwQj7=Pj7×tgφ=126×1.73=218KVAR计算以上几组用电设备的计算负荷，去同期系数Kp=Kq=0.9，则：Pj（1~7）=0.9×（72+23.8+112.5+15.8+79.8+7.7+126）=437.6kwQj（1~7）=0.9×（73.4+25.7+222.8+13.9+93.4+5.8+218）=653KVAR所以整个施工现场计算负荷为：Sj=√437.62+6532=569.8KVA施工负荷计算值作为现场临时变电器设计依据，要求变电器输出功率在于总计算负荷，并留至少15~25%的富余容量，根据现场电动机或其他负荷冲击的条件进行校验满足。

、名称为各个设备组，其设备功率为额定功率乘以相对于的系数2、系数Kx,功率系数，计数系数可以参考相对于的电力设计数据3、负荷率=最后的视在功率/选型的变压器容量序需用系数计算系数号K X tgΦ1办公照明2400.30.622车间照明2800.40.623反应釜1320.30.624精馏塔1170.30.625槽型混合机930.30.626多层流化床600.30.627齐多夫定生产线600.70.628P-胸苷生产线450.70.6295-甲基尿苷生产线360.70.6212仓储系统1010.620.85100.8531.50.8525.20.85180.85420.8535.10.8527.90.851120.8539.60.8572名 称工作容量（KW ）功率因数COSΦP (KW)13车间净化系统12010.6214天车27.50.30.6215气相色谱 5.250.80.6216离子色谱 6.250.30.6217标准实验箱0.50.30.6218分光光度计20.30.6219高纯度烘干箱 3.50.30.6220无尘分析室100.30.6221原子发射仪 1.20.30.6222组合空调1500.50.6223办公用电500.80.621449.2667.785同时系数KZ 0.85有功负荷系数a 0.75无功负荷系数PP^0.75~0.851449.20.831449.20.9313变压器负荷率800KVA 变压器（1台）无功补偿容量(KVar)总 计（补偿后）0.4车间干线KZ = 0.9〜1；低压母线KZ = 0.8〜0.9a-0.7 ~ 0.8 (平均负荷与计算负荷之比值）(平均负荷与计算负荷之比值）总 计（补偿前）0.660.85750.85400.8530.850.360.850.60.85 1.050.85 1.8750.850.150.858.250.85 4.20.8512084.71558备注6.211.819.537.115.629.611.221.226.049.421.841.317.332.869.4131.824.646.6S (KVA)44.684.7计算负荷P W)Q (Kvar)414.0267567.6173714527.9KH=81.6%压器（1台）121567.6227.00.8〜0.9值）567.6351.946.588.224.847.11.9 3.50.20.40.40.70.7 1.21.22.20.10.25.19.72.6 4.974.4141.2。

1.施工现场用电负荷计算施工设备投入情况及总用电负荷计算用电设备负荷计算表根据上述各变压器用电负荷计算，总的视在功率为＜额定容量500KVA，故现场业主提供的一台500KVA变压器能够满足现场施工用电需求。

2.电缆导线选型、截面选择导线选型依据配电线路导线的选择主要是选择导线的截面，要同时满足三个条件：a.机械强度的要求。

b.容许电流的要求I=KP/3V cosф(三相五线制线路)；I=P/V cosф（二相制线路）式中: I-容许电流（A）P-电力负荷（KVA）K-需用系数V-线路电压（V）cosф-功率因数根据计算的容许电流查找不同类型的导线截面。

c．容许电压要求：就是把电压限制在容许的范围内，确保电压的质量。

（1）U%=∑PL/（C*S）=∑M/（C*S）≤ε式中，S-导线截面（mm²）P一负荷的电功率或导线输送的电功率L-输送电路的距离C-系数，视导线材料送电电压及配电力方式而定，铜线取,铝线取ε-容许的电压降，取5%（供电营业规则）（2）电阻率ρ铜为欧*㎜2/米铝为欧*㎜3/米I=P/*U*COSØ电阻R=ρl/电缆截面电压降△U=IR＜5%U就达到要求了(5%U=*380=19V) 。

各主要回路配电系统表各回路电流计算、截面选择总线（ZHL-1）导线选择及压降验算总线（ZHL-1）设备总视在计算功率Sjs(kVA)=(kVA)总视在计算电流Ijs(A)= K1000Sjs/×380)=405(A)查《民用建筑电气设计规范》知铜芯聚乙烯绝缘电力电缆YJV3×185+2*95mm2在空气中明敷安全载流量为410（A）＞405A；线路长度为30米，压降验算△U=IR=（594/**）**30/185)=＜19V，故总线（ZHL-1）选择导线为一条YJV3×185+2*95mm2电缆。

主回路1（1ZP-01）导线选择及压降验算主回路1（1ZP-01）设备总视在计算功率Sjs(kVA)= (kVA)总视在计算电流Ijs(A)= K1000Sjs/×380)=272(A)查《民用建筑电气设计规范》知铜芯聚乙烯绝缘电力电缆YJV3×120+2*70mm2在空气中明敷安全载流量为310（A）＞272（A）;线路长度为70米，压降验算△U=IR=（**）**70/120)=＜19V，故主回路1（1ZP-01）选择导线为一条YJV3×120+2*70mm2电缆。
