下载文档原格式

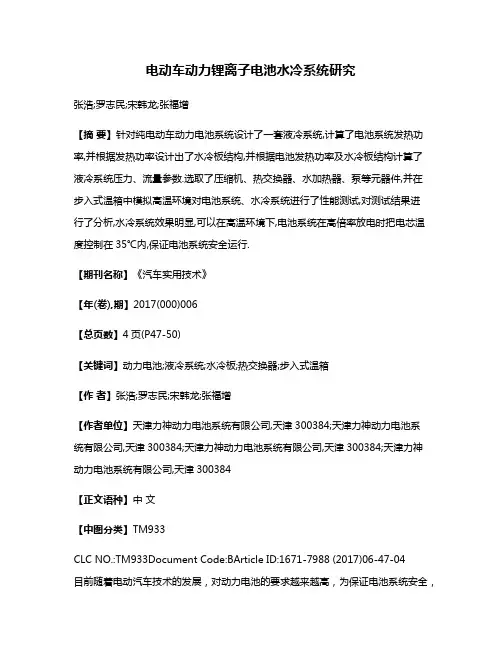

电动车动力锂离子电池水冷系统研究张浩;罗志民;宋韩龙;张福增【摘要】针对纯电动车动力电池系统设计了一套液冷系统,计算了电池系统发热功率,并根据发热功率设计出了水冷板结构,并根据电池发热功率及水冷板结构计算了液冷系统压力、流量参数.选取了压缩机、热交换器、水加热器、泵等元器件,并在步入式温箱中模拟高温环境对电池系统、水冷系统进行了性能测试,对测试结果进行了分析,水冷系统效果明显,可以在高温环境下,电池系统在高倍率放电时把电芯温度控制在35℃内,保证电池系统安全运行.【期刊名称】《汽车实用技术》【年(卷),期】2017(000)006【总页数】4页(P47-50)【关键词】动力电池;液冷系统;水冷板;热交换器;步入式温箱【作者】张浩;罗志民;宋韩龙;张福增【作者单位】天津力神动力电池系统有限公司,天津300384;天津力神动力电池系统有限公司,天津300384;天津力神动力电池系统有限公司,天津300384;天津力神动力电池系统有限公司,天津300384【正文语种】中文【中图分类】TM933CLC NO.:TM933Document Code:BArticle ID:1671-7988 (2017)06-47-04目前随着电动汽车技术的发展，对动力电池的要求越来越高，为保证电池系统安全，对电池系统热管理提出了更高的要求，在高功率应用时能够控制电池系统在最佳温度范围内，且国家标准要求箱体满足IP67，这时传统风冷系统已经不能满足需要，因此急需新的热管理方式，且在国外电动汽车领域已有成熟的液冷应用技术，为满足未开市场需求，提高自身产品市场竞争力，我们也需要开展液冷技术研究，并逐步使我们的液冷技术成熟应用。
基于液体热交换的冷却系统比空气系统效率更高，电动汽车电池组内部温度更均匀，但是系统更复杂。
例如从电池到液相的热转换，可以将金属胶合在容器壁上或嵌入容器壁来完成。
同样，整个热转换可以利用电池极柱的高热传导性，来冷却或加热来保持温度。
一、工程概况： (2)二、材料要求和材料概况： (2)三、施工安装： (3)四、质量标准 (4)五、安全措施 (4)六、文明施工 (4)吸声板安装方案一、工程概况：本工程位于天津市海泰南路，力神锂离子动力电池厂房，建筑总面积10.3万平方米。
厂区分为十个单体。
其中动力库设备间、空压机房，墙体、顶棚全部采用珍珠岩吸音板。
二、材料要求和材料概况：1、吸声。
当前噪声已成为人类环境的四大污染之一，降低噪声是现代建筑的必须要求。
本品针对机房噪声高、频谱宽的特点，从吸声板流阻、孔隙率、结构因子、厚度、密度、表面、安装等方面长期反复优化，能降低高分贝、高中低频广谱噪声，专门用于机房吸声降噪。
该板施工使用轻钢或木龙骨汽钉钉，容易留空气层，表面不喷涂，降噪系数NRC 高达0.82，优于其它吸声板，板厚近20-25mm,节省空间。
石膏板、硅钙板、塑料扣板、木板、铝质板都无法达到如此高的吸声能力。
2、耐火。
明火烧至1000℃不散、不裂、不变形，无烟雾扩散，可消除火患。
比市场上现有通用的石膏板(500℃开裂脱落)、矿棉板(500℃碳化，有烟雾扩散)好得多，具有不燃材料A级的水平。
3、耐水。
目前珍珠岩吸声板成型有三种凝胶材料，即水泥、镁菱土、水玻璃。
用水泥、镁菱土成型容重大，吸声性能差；用水玻璃采用传统工艺成型遇潮湿变形，所以国内一般用水玻璃成型的珍珠岩吸声板项目均告失败。
承德天工用专有工艺成型生产的珍珠岩吸声板受潮水浸不变形，不软化，弥补了石膏板、矿棉板遇潮变形、遇水毁坏的不足。
4、质轻。
体积密度＜500kg/m3，比石膏板轻一半，最适合高层建筑，减少建筑运输质量和结构造价。
5、保温隔热。
该板导热系数仅为0.06-0.08W/m℃k，20mm厚珍珠岩吸声板保温效果相当于2400mm厚砖墙，保温绝热性能优良，使建筑冬暖夏凉，终身节能。
吸声、装饰、保温一板完成。
6、自然典雅，经久耐用。
目前建筑室内吸声板以玻璃棉、矿棉、岩棉为主，玻璃棉、岩棉需要包裹，不美观；该板是用天然珍珠岩制成，半瓷质，表面光泽柔和典雅，浑然天成，充分体现了自然美，给室内装饰设计增加了一种新的审美选择。

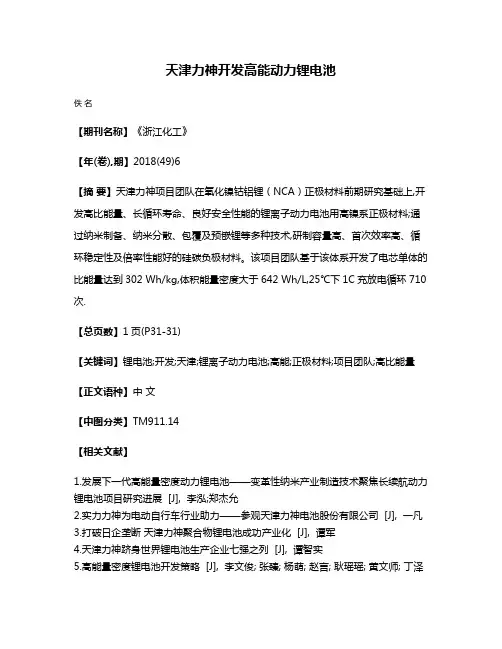

天津力神开发高能动力锂电池
佚名
【期刊名称】《浙江化工》
【年(卷),期】2018(49)6
【摘要】天津力神项目团队在氧化镍钴铝锂（NCA）正极材料前期研究基础上,开发高比能量、长循环寿命、良好安全性能的锂离子动力电池用高镍系正极材料;通过纳米制备、纳米分散、包覆及预嵌锂等多种技术,研制容量高、首次效率高、循环稳定性及倍率性能好的硅碳负极材料。
该项目团队基于该体系开发了电芯单体的比能量达到302 Wh/kg,体积能量密度大于642 Wh/L,25℃下1C充放电循环710次.
【总页数】1页(P31-31)
【关键词】锂电池;开发;天津;锂离子动力电池;高能;正极材料;项目团队;高比能量【正文语种】中文
【中图分类】TM911.14
【相关文献】
1.发展下一代高能量密度动力锂电池——变革性纳米产业制造技术聚焦长续航动力锂电池项目研究进展 [J], 李泓;郑杰允
2.实力力神为电动自行车行业助力——参观天津力神电池股份有限公司 [J], 一凡
3.打破日企垄断天津力神聚合物锂电池成功产业化 [J], 谭军
4.天津力神跻身世界锂电池生产企业七强之列 [J], 谭智实
5.高能量密度锂电池开发策略 [J], 李文俊; 张臻; 杨萌; 赵言; 耿瑶瑶; 黄文师; 丁泽
鹏; 张雷; 田启友; 俞会根; 李泓; 徐航宇; 杨琪; 李久铭; 张振宇; 王胜彬; 彭佳悦; 张斌; 陈相雷
因版权原因，仅展示原文概要，查看原文内容请购买。

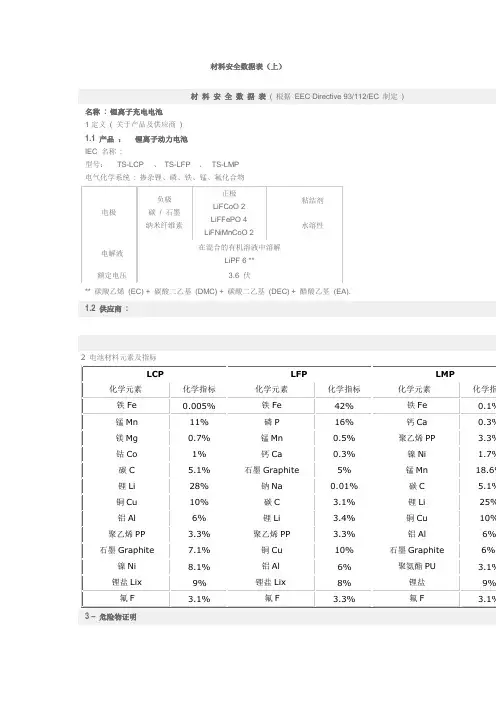

材料安全数据表（上）在所有情况下，都要立刻就医 .接触眼睛: 用大量清水清洗至少15 分钟( 打开眼睛).接触皮肤: 脱下被污染的衣物并用大量清水及肥皂清洗感染处至少15 分钟。
不要搽药膏吞食: 用水冲淡它并立刻就医 .确保感染者没有使用催吐剂确保粘液没有阻隔呼吸道不要给无意识的人吃其他东西吸入: 到空气清新的地方并使污染区通风 .如果必要的话，输氧或进行人工呼吸5 –防止燃烧的办法燃烧或冒烟危险：除LFP 类电池外，LCP 、LMP 电池若被不当使用的情况下或受环境影响，在150 ℃的情况下会泄燃电解物质。
在火烧中可能会形成氟化氢(HF) 与磷氧化物，电解液中的LiPF 6 与水发生的化学反应灭火媒介:用水喷淋或将冒烟的或起火燃烧的电池浸泡在水中。
可使用的:………… D 型灭火器, Co2, 干燥化学物或泡沫灭火器特殊危险:由于外部影响或不当使用导致的电池过热，电解液泄漏，或电池破裂可能会导致泄漏电池内部接触眼睛:电池内部的电解液对眼睛会产生刺激。
接触皮肤:电池内部的电解液可能会导致皮肤感染。
吞食:吞食电解液可能会导致喉咙或呼吸道感染。
吸入:电池泄漏或破裂时，其内部成分可能会导致呼吸道粘液，隔膜或水肿。
特殊保护工具:使用呼吸设备来避免吸入刺激性气体。
穿防护衣或用其他装置来避免身体接触到电解液。
电池内部成分只有在滥用的情况下才有可能被泄漏。
浸泡在水中或用大量的水冲洗，放置在合适的容器中 ( 如果必要的话在其经过冷却之后 ) ，根据当地规定处理。
7 - 操作与贮藏电池不可以被打开 , 损坏和烧弃，因为其可能会泄漏或毁坏并且将里面含有的化学成分释放到外界。
操作 :不要压挤，刺破及将电池 (+)(-) 电极用 可传导的材料连接（例如金属）。
不要直接加热或焊接。
不要扔进火中 . 不要随意连接不同型号和品牌的电池。
不要将新旧型号的电池 混用。
将电池放在不传导的容器中。
（例如塑料）贮藏 :需贮存在凉爽通风的地方 ( 最好是低于 30 ℃ ) ，远离潮湿 ，热源，火源，食物及饮料。
锂离子动力电池铝外壳的腐蚀张娜;李杨【摘要】通过电性能测试与扫描电子显微镜（SEM）、电感耦合等离子光谱（ICP）、X 射线衍射（XRD），能谱定量分析（EDS）等方法对外壳发生腐蚀的铝壳锂离子动力电池和正常电池进行了研究，并分析了腐蚀发生的条件。
研究发现，腐蚀电池在循环、存储以及放电倍率等性能上有明显下降，分析表明当电池内部负极耳与铝壳内壁接触并经过半年以上的放置或者使用时，有可能会发生腐蚀反应，腐蚀首先发生在铝壳内壁，然后逐步发展到铝壳外侧，腐蚀产物主要是 Li2 CO3和铝盐。
%Electrical property test,the SEM,ICP,XRD and EDS were used to study the lithium-ion power batteries;including decomposed and normal batteries with corroded aluminum casing,and the corrosion conditions were discussed.It was found that the cycle life,storage and discharge rateof corrosion batteries had a rapid declining.When the anode tab was contacted with the aluminum inner wall of aluminum lithium-ion battery,corrosion reaction might occur after more than six months of placement or using,the corrosion reaction occurd in the aluminum inner wall first,and then gradually developed into the outer aluminum.The main corrosion products were Li2 CO3 and aluminum salts.【期刊名称】《腐蚀与防护》【年(卷),期】2015(000)004【总页数】5页(P351-354,365)【关键词】锂离子动力电池;铝壳;壳电压;腐蚀【作者】张娜;李杨【作者单位】天津力神电池股份有限公司，天津 300384;天津力神电池股份有限公司，天津 300384【正文语种】中文【中图分类】TM912.9随着环境污染的日益加剧，新能源产业越来越受到人们的关注。

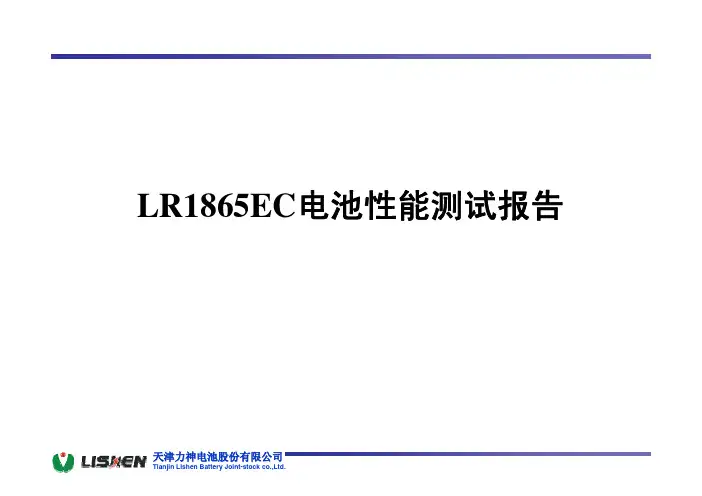

LR1865EC电池性能测试报告天津力神电池股份有限公司LR1865EC电池基本信息mmDischarge0.2C0.5C1C2CRateCapacity1.4023 1.3195 1.2448 1.2146(Ah)%@0.2C100.00%94.10%88.77%86.61%•常温0.5C循环：循环1600次后容量为标称容量的80%–700mA恒流充电至3650mV，截止电流为56mA–休息10分钟–700mA恒流放电至2000mV–休息10分钟LR1865EC不同温度循环性能•+0.5C/-0.5C：–25℃：循环800次，容量大于初始容量的90%–45℃：循环800次，容量大于初始容量的80%（预测）–60℃：循环800次，容量大于初始容量的60%（预测）LR1865EC 低温放电性能•-20℃低温放电：–-20℃1C 放电容量：大于等于常温0.2C 放电容量的45%–-20℃2C 放电容量：大于等于常温0.2C 放电容量的40%存储性能•23℃存储168天–残余容量≥90%–恢复容量≥92%电池存储后残余容量电池存储后恢复容量•45℃存储84天–残余容量≥90%–恢复容量≥90%•60℃存储28天–残余容量≥80%–恢复容量≥82%安全测试规格天津力神电池股份有限公司•不起火不爆炸910•不起火不爆炸11•热箱通过12•不起火不爆炸1314•不起火不爆炸15•挤压通过16•不起火不爆炸1718•不起火不爆炸19•最高温度不超过150℃•60℃短路通过20天津力神电池股份有限公司Tianjin Lishen Battery Joint-stock co.,Ltd.谢谢!。
影响锂离子电池循环寿命的因素王玲玲; 陈昕; 石宝强【期刊名称】《《电源技术》》【年(卷),期】2019(043)010【总页数】3页(P1737-1739)【关键词】锂离子电池; 循环寿命; 影响因素【作者】王玲玲; 陈昕; 石宝强【作者单位】力神动力电池系统有限公司天津300384【正文语种】中文【中图分类】TM912锂离子电池具有能量密度高、功率密度高、安全性能好、快速充放电、长循环寿命、无污染和无记忆效应等优点而被广泛应用在便携式设备、航天航空、城市轨道交通(电动汽车、混合动力汽车所需电源等)等[1-2]。
随着全球环境污染的日益加重及能源危机的加剧，电动汽车由于以锂离子电池作为动力供应系统，安全无污染而逐渐取代燃油车。
动力锂离子电池是电动汽车的心脏，其寿命是影响电动汽车使用的关键因素。
锂离子电池充电过程是通过锂离子从正极上脱出然后嵌入负极实现的，锂离子电池放电过程是锂离子从负极脱出嵌入正极实现的，影响锂离子电池充放电的因素就是影响它循环寿命的因素。
第一方面与电池本身的设计有关，例如原材料的选择、N/P比的设计等；第二方面与电池制造过程的工艺有关，例如混浆涂布工艺的不合理、卷绕张力不合理等；第三方面与电池使用的方法有关，例如大电流充放电、截止电池过高或过低等；第四方面与电池使用的环境有关，例如在过高或过低的温度下使用等。
1 电池本身设计对循环寿命的影响在电池设计过程中：正负极主料的选择和配比(N/P比)是关键，不同的正负极材料性能不同，制造出的电池性能也存在差异；电解液的选择和用量也会对电池性能造成影响；不同粘结剂、不同导电剂也会对电池性能造成影响。
正负极主料的选择和用量：第一，选择的正负极材料中不能有超量的磁性物质。
磁性物质会降低材料的比容量和能量密度[3]。
杨续来等[4]用磁性分析的方法研究现在已经商业化的LiFePO4磁性杂质物质的量含量，用这些材料制成电池在328 K 下进行存储，通过分析存储结果得到以下结论：磁性杂质物质的量含量为1.63%的LiFePO4制成的电池自放电率约为磁性杂质含量为0.04%的LiFePO4制成的电池的5.6倍，磁性物质的超量造成电池容量和后续循环性能的衰减。
