pppoe&NAT配置实例

PPPoE协议工作原理PPPoE（Point-to-Point Protocol over Ethernet）是一种常用于宽带接入的网络协议。

它允许用户通过以太网连接来访问Internet，并提供了一种安全、可靠的方式来建立和维护网络连接。

本文将详细介绍PPPoE协议的工作原理。

1. 概述PPPoE协议是建立在以太网上的一种点对点协议，它将PPP协议封装在以太网帧中进行传输。

PPPoE协议主要用于宽带接入，允许用户通过拨号方式连接到互联网服务提供商（ISP）的服务器。

2. PPPoE会话的建立在建立PPPoE连接之前，用户需要配置PPPoE客户端，包括用户名、密码等信息。

当用户启动拨号连接时，PPPoE客户端会发送一个PPPoE发现报文，使用以太网的广播方式发送到本地网络中的所有设备。

3. PPPoE会话的建立（续）PPPoE服务器收到PPPoE发现报文后，会发送一个PPPoE提供报文作为回应。

该报文包含服务器的MAC地址和服务名称等信息。

客户端收到提供报文后，会发送一个PPPoE激活报文，其中包含客户端的MAC地址和认证信息。

4. PPPoE会话的建立（续）服务器收到激活报文后，会进行用户认证。

认证成功后，服务器会发送一个PPPoE会话确认报文，其中包含分配给客户端的IP地址和其他配置信息。

客户端收到会话确认报文后，会建立一个PPP连接，并使用分配的IP地址进行通信。

5. PPPoE会话的维护一旦PPP连接建立成功，PPPoE会话就进入了维护阶段。

在会话维护期间，客户端和服务器之间会定期交换心跳报文以保持连接的稳定性。

如果在一定时间内没有收到对方的心跳报文，会话可能会被终止。

6. PPPoE会话的终止PPPoE会话可以通过用户主动断开或者由服务器端终止。

当用户主动断开连接时，客户端会发送一个PPPoE终止报文，通知服务器关闭会话。

服务器收到终止报文后，会释放分配给客户端的资源并关闭连接。

7. PPPoE的优点PPPoE协议具有以下几个优点：- 安全性高：PPPoE协议支持用户认证，可以防止未经授权的用户访问网络。

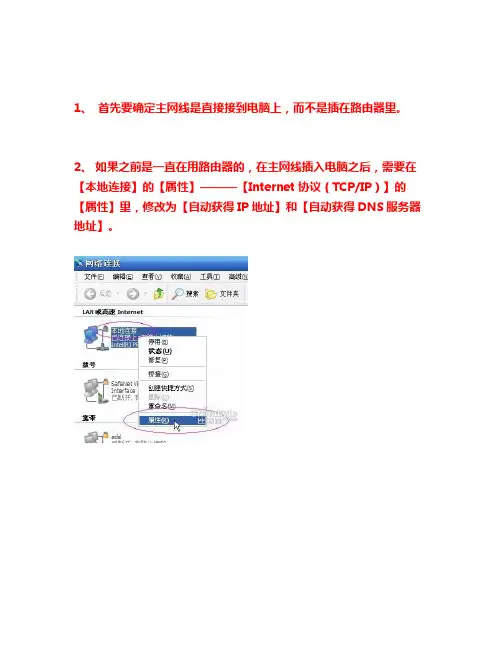

1、首先要确定主网线是直接接到电脑上，而不是插在路由器里。

2、如果之前是一直在用路由器的，在主网线插入电脑之后，需要在【本地连接】的【属性】———【Internet协议（TCP/IP）】的【属性】里，修改为【自动获得IP地址】和【自动获得DNS服务器地址】。

3、回到桌面，【网上邻居】点右键选【属性】
点左边【创建一个新的连接】
连接到Internet ，下一步
手动设置，下一步。

用户名和密码的宽带连接，下一步。

不必填，直接下一步
不填，下一步。

在【桌面添加快捷方式】这里记得打勾，然后点击完成。

回到桌面，新增加了这样一个图标。

打开它。

点【属性】。

然后选【网络】。

确定【宽带连接类型】是【PPPOE】，是的话就点【确定】返回。

填入用户名和密码，这个用户名和密码就是你在电信营业厅缴费办理宽带业务后，得到的一个拨号的帐号和密码。

然后勾选【保存】，然后点【连接】。

然后电脑就会自动连接电信或者网通的宽带管理服务器。

如果帐号密码没错的话，就会提示宽带已连接。

就可以正常上网了。

路由器上如何设置PPPoE拨号在网络中，PPPoE拨号方式是一种常见的上网方式，而路由器又是家庭网络中一个必不可少的设备。

因此，正确地设置路由器上的PPPoE拨号是确保家庭网络畅通无阻的关键步骤。

本文将针对路由器上如何设置PPPoE拨号进行详细说明，帮助大家正确设置路由器，轻松上网。

1. 登录路由器后台管理系统首先，在浏览器中输入你的路由器IP地址，登录到路由器后台管理系统。

通常路由器的默认IP地址为192.168.1.1或192.168.0.1。

如果你不知道路由器的IP地址，可以在CMD中输入"ipconfig"命令查看当前计算机的IP地址，路由器的IP地址一般为默认网关。

2. 进入PPPoE设置在路由器后台管理系统中寻找“WAN口设置”或“互联网设置”，然后找到“PPPoE”设置，打开此选项卡。

3. 填写PPPoE帐号和密码在PPPoE选项卡中，找到PPPoE帐号和密码设置框，填入你的ISP 提供给你的PPPoE账号和密码。

这些信息可以从ISP提供的描述中获取到。

4. 其他参数设置在PPPoE设置下，可能还有其他参数可供设置，如DNS、MTU等。

如果你不知道如何设置，则建议暂时保持默认设置。

5. 保存设置并测试连接设置完毕后，点击保存或应用更改。

此时路由器将重新启动，进行连接PPPoE操作。

如果连接成功，则路由器状态显示为“已连接”状态，您也可以尝试打开您的浏览器，尝试访问不同的网站，测试网络是否畅通。

总结设置PPPoE拨号方式需要首先登录到路由器管理系统，然后进入到PPPoE设置选项卡，填写帐号和密码等必要信息，并确保其他参数设置正确。

但需要注意的是，不同的路由器品牌和型号，设置方式可能有所不同。

可以通过查看具体的路由器说明文档获取更为详细的指导。

PPPoE协议工作原理PPPoE（Point-to-Point Protocol over Ethernet）是一种在以太网上运行的协议，它允许用户通过以太网接入互联网。

本文将详细介绍PPPoE协议的工作原理。

1. 概述PPPoE协议是在以太网上模拟点对点连接的一种协议。

它通过在以太网帧的数据部分封装PPP（Point-to-Point Protocol）数据包，实现了在以太网上建立虚拟的点对点连接。

2. PPPoE会话的建立PPPoE会话的建立包括以下步骤：a. 客户端发起PPPoE发现请求：客户端向网络中的所有设备发送PPPoE发现请求报文，以寻找支持PPPoE的服务器。

b. 服务器回应PPPoE发现请求：服务器收到客户端的发现请求后，向客户端发送PPPoE发现应答报文，告知客户端服务器的存在。

c. 客户端发起PPPoE会话请求：客户端收到服务器的应答后，向服务器发送PPPoE会话请求报文，请求建立PPPoE会话。

d. 服务器回应PPPoE会话请求：服务器收到客户端的会话请求后，向客户端发送PPPoE会话应答报文，确认建立PPPoE会话。

3. PPPoE会话的维护一旦PPPoE会话建立成功，客户端和服务器之间就可以进行数据传输。

在数据传输过程中，PPPoE协议还负责以下功能：a. 链路控制协议（LCP）：用于在客户端和服务器之间进行链路的建立、维护和关闭。

b. 身份验证协议（PAP/CHAP）：用于客户端和服务器之间的身份验证，确保只有经过授权的用户可以访问互联网。

c. 网络控制协议（NCP）：用于在PPPoE会话中建立和维护网络层协议（如IP、IPv6等）。

4. PPPoE报文格式PPPoE报文由以太网帧和PPP数据包组成。

以太网帧的数据部分即为PPP数据包，其格式如下：a. PPPoE头部：包含版本、类型、代码、会话ID等字段，用于标识和管理PPPoE会话。

b. PPP头部：包含协议字段，用于标识PPP数据包所使用的上层协议。
