74循环汉明码编码及译码

clear all;

close all;

%-------------(7,4)循环汉明码的编码----------------- n=7;

k=4;

p=cyclpoly(n,k,'all');

[H,G]=cyclgen(n,p(1,:));

Msg=[0 0 0 0;0 0 0 1;0 0 1 0;0 1 0 0;0 1 0 1];

C=rem(Msg*G,2)

M=input('M=');

disp( '输入信源序列：');

Msg=input('Msg=');

C=rem(Msg*G,2) %编码结果

R=7/4*log2(2) %计算码元信息率

%----------- （7,4）循环码的译码-------------------

M=input('M=');

disp( '输入接收序列：');

Msg=input('Msg=');

S=mod(Msg*H',2)

for i=1:M

if S(i)==[0 0 0]

disp('接收码元无错');

Rsg=Msg

elseif S(i)==[1 0 0]

disp('监督元a0位错');

if Msg(0)==0

Msg(0)=1;

elseif Msg(0)==1

Msg(0)=0; end

Rsg=Msg

elseif S(i)==[0 1 0]

disp('监督元a1位错');

if Msg(1)==0

Msg(1)=1;

elseif Msg(1)==1

Msg(1)=0;

end

Rsg=Msg

elseif S(i)==[0 0 1]

disp('监督元a2位错');

if Msg(2)==0

Msg(2)=1;

elseif Msg(2)==1

Msg(2)=0;

end

Rsg=Msg

elseif S(i)==[1 0 1]

disp('信息元第1位错');

if Msg(3)==0

Msg(3)=1;

elseif Msg(3)==1

Msg(3)=0;

end

Rsg=Msg

elseif S(i)==[1 1 1]

disp('信息元第2位错');

if Msg(4)==0

Msg(4)=1; elseif Msg(4)==1

Msg(4)=0;

end

Rsg=Msg

elseif S(i)==[1 1 0]

disp('信息元第3位错');

if Msg(5)==0

Msg(5)=1;

elseif Msg(5)==1

Msg(5)=0;

end

Rsg=Msg

elseif S(i)==[0 1 1]

disp('信息元第4位错');

if Msg(6)==0

Msg(6)=1;

elseif Msg(6)==1

Msg(6)=0;

end

Rsg=Msg

else

disp('无法纠错');

Rsg=Msg

end

end

H =

1 0 0 1 1 1 0

0 1 0 0 1 1 1

0 0 1 1 1 0 1

G = 1 0 1 1 0 0 0

1 1 1 0 1 0 0

1 1 0 0 0 1 0

0 1 1 0 0 0 1

合集下载

74汉明码编码

74汉明码编码

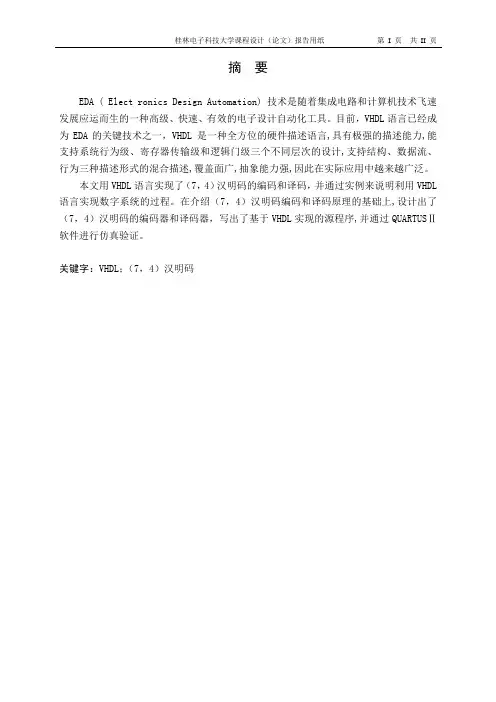

桂林电子科技大学课程设计（论文）报告用纸 第 I 页 共 II 页

摘 要

EDA ( Elect ronics Design Automation) 技术是随着集成电路和计算机技术飞速发展应运而生的一种高级、快速、有效的电子设计自动化工具。目前，VHDL语言已经成为EDA的关键技术之一，VHDL 是一种全方位的硬件描述语言,具有极强的描述能力,能支持系统行为级、寄存器传输级和逻辑门级三个不同层次的设计,支持结构、数据流、行为三种描述形式的混合描述,覆盖面广,抽象能力强,因此在实际应用中越来越广泛。

本文用VHDL语言实现了（7，4）汉明码的编码和译码，并通过实例来说明利用VHDL语言实现数字系统的过程。在介绍（7，4）汉明码编码和译码原理的基础上,设计出了（7，4）汉明码的编码器和译码器，写出了基于VHDL实现的源程序,并通过QUARTUSⅡ软件进行仿真验证。

关键字：VHDL；（7，4）汉明码

桂林电子科技大学课程设计（论文）报告用纸 第 II 页 共 II 页

目 录

引言……………………………………………………………………………1

1 QuartusⅡ与VHDL简介…………………………………………1

1.1 QuartusⅡ简介………………………………………………………………1

1.1 VHDL简介……………………………………………………………………2

2 设计原理……………………………………………………………………2

2.1 m序列产生原理………………………………………………………………2

2.2 （7,4）汉明码编码原理………………………………………………………3

2.3 （7,4）汉明码译码原理………………………………………………………4

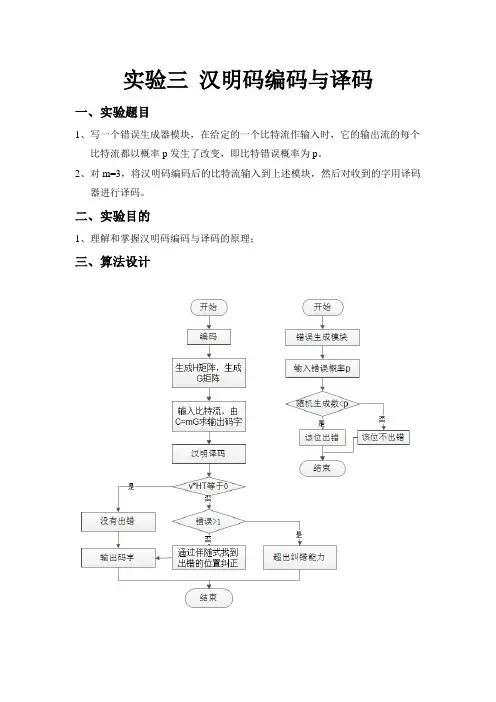

实验三 汉明码编码与译码
