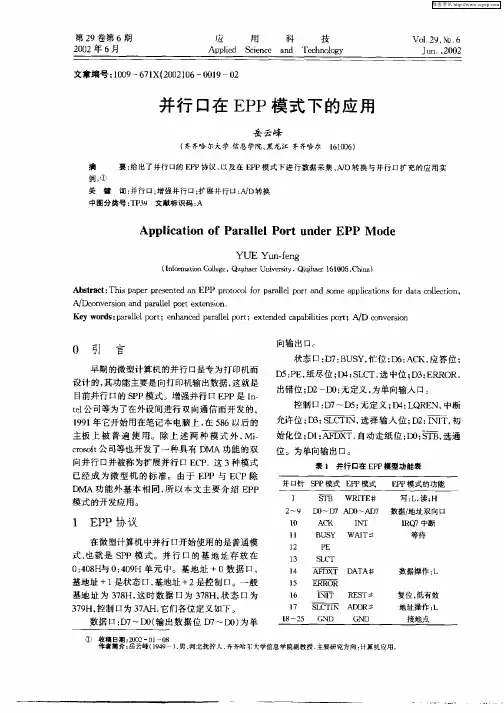

第２９卷第６期 ２００２年６月 应 用 科 技 Ａｐｐｌｉｅｄ Ｓｃｉｅｎｃｅ ａｎｄ Ｔｅｃｈｎｏｌｏｇｙ ＶｏＩ ２９．Ｎｏ．６ Ｊｕｎ．，２００２ 文章编号：１００９—６７１Ｘ（２００２】０６—００１９—０２ 并行口在ＥＰＰ模式下的应用 岳云峰 （齐齐哈尔大学信息学院、黑龙江齐齐哈尔 １６１００６） 摘 要：给出了并行Ｅｌ的ＥＰＰ协议，以及在ＥＰＰ模式下进行数据采集、 Ｄ转换与并行口扩充的应用实 例。① 关键词：并行口；增强并行口；扩展并行口；Ａ／Ｄ转换 中图分类号：ＴＰ３９文献标识码：Ａ Ａｐｐｌｉｃａｔｉｏｎ ｏｆ Ｐａｒａｌｌｅｌ Ｐｏｒｔ ｕｎｄｅｒ ＥＰＰ Ｍｏｄｅ ＹＵＥ Ｙｕｎ—ｆｅｎｇ （Ｉｎｆｏｒｍａｔｉｏｎ￣ＬＬｅｇｅ．Ｑｔｑ￣ｂａｅｒＵｎｉｖｅｒｓｉｔｙ，Ｑ｜ｑ ｈ １６１００６，Ｃｈｉｎａ） Ａｂｓｔｒａｃｔ：Ｔｈｉｓ ｐａｐｅｒ ｐｒｅｓｅｎｔｅｄ ａｎ ＥＰＰ ｐｒｏｔｏｃｏｌ ｆｏｒ ｐａｒａｌｌｅｌ ｐｏｒｔ ａｎｄ ｓｏｍｅ ａｐｐｌｉｃａｔｉｏｎｓ ｆｏｒ ｄａｔａ ｃｏｌｌｅｃｔｉｏｎ Ｄｃｏｎｖｅｒｓｉｏｎ ａｎｄ ｐａｒａｌｌｅｌ ｐｏｒｔ ｅｘｔｅｎｓｉｏｎ Ｋｅｙ ｗｏｒｄｓ：ｐａｒａｌｌｅｌ ｐｏｒｔ；ｅｎｈａｎｃｅｄ ｐａｒａｌｌｅｌ ｐｏｒｔ；ｅｘｔｅｎｄｅｄ ｃａｐａｂｉｌｉｔｉｅｓ ｐｅｒｔ； Ｄ ｃｏｎｖｅｒｓｉｏｎ ０引 言 早期的微型计算机的并行口是专为打印机而 设计的，其功能主要是向打印机输出数据，这就是 目前并行口的ＳＰＰ模式。增强并行口ＥＰＰ是Ｉｎ— ｔｅｌ公司等为了在外设间进行双向通信而开发的， １９９１年它开始用在笔记本电脑上，在５８６以后的 主板上被普遍使用。除上述两种模式外，Ｍｉ— ｃｒｏｓｏｆｔ公司等也开发了一种具有ＤＭＡ功能的双 向并行口并被称为扩展并行口ＥＣＰ．这３种模式 已经成为微型机的标准。由于ＥＰＰ与ＥＣＰ除 ＤＭＡ功能外基本相同，所以本文主要介绍ＥＰＰ 模式的开发应用。 １ ＥＰＰ协 在微型计算机中并行口开始使用的是普通模 式，也就是ＳＰＰ模式。并行口的基地址存放在 ０：４０８Ｈ－￣０：４０９Ｈ单元中。基地址＋０数据口， 基地址＋１是状态口，基地址＋２是控制口。一般 基地址为３７８Ｈ，这时数据口为３７８Ｈ，状态口为 ３７９Ｈ，控制口为３７ＡＨ．它们各位定义如下。 数据口：Ｄ７－ＤＯ（输出数据位Ｄ７～ＤＯ）为单 向输出口。 状态口：Ｉ３７：ＢＵＳＹ，忙位；Ｉ３６：ＡＣＫ，应答位； Ｄ５：ＰＥ，纸尽位；Ｄ４：ＳＬＣＴ。选中位：Ｄ３：ＥＲＲＯＲ， 出错位；Ｄ２－ＤＯ：无定义，为单向输入口。 控制口：Ｄ７～１３５：无定义；Ｄ４：ＬＱＲＥＮ，中断 允许位；［）３：豆丽，选择输入位；Ｄ２：而ｉ，初 始化位；Ｄｌ： 丽，自动走纸位；Ｄｏ：葡雨，选通 位。为单向输出口。 表１并行口在ＥＰＰ模型功能表 并口针 Ｐ模式ＥＰＰ模式 ＥＰＰ模式的功能

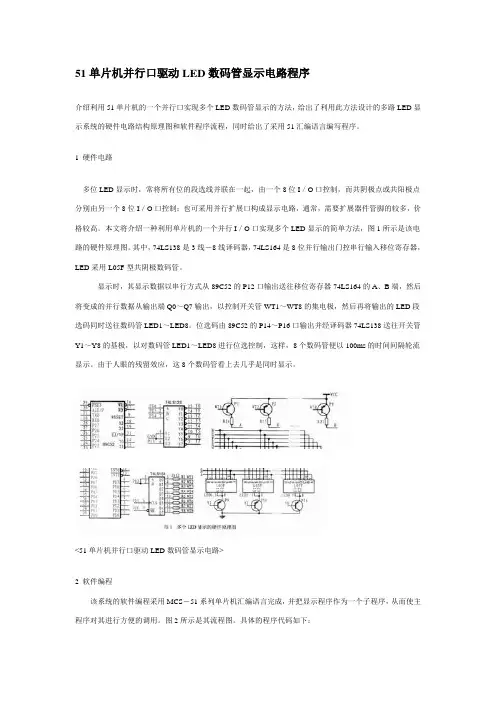

51单片机并行口驱动LED数码管显示电路程序
介绍利用51单片机的一个并行口实现多个LED数码管显示的方法，给出了利用此方法设计的多路LED显示系统的硬件电路结构原理图和软件程序流程，同时给出了采用51汇编语言编写程序。
1 硬件电路
多位LED显示时，常将所有位的段选线并联在一起，由一个8位I／O口控制，而共阴极点或共阳极点分别由另一个8位I／O口控制；也可采用并行扩展口构成显示电路，通常，需要扩展器件管脚的较多，价格较高。本文将介绍一种利用单片机的一个并行I／O口实现多个LED显示的简单方法，图1所示是该电路的硬件原理图。其中，74LS138是3线－8线译码器，74LS164是8位并行输出门控串行输入移位寄存器，LED采用L05F型共阴极数码管。
显示时，其显示数据以串行方式从89C52的P12口输出送往移位寄存器74LS164的A、B端，然后将变成的并行数据从输出端Q0～Q7输出，以控制开关管WT1～WT8的集电极，然后再将输出的LED段选码同时送往数码管LED1～LED8。位选码由89C52的P14～P16口输出并经译码器74LS138送往开关管Y1～Y8的基极，以对数码管LED1～LED8进行位选控制，这样，8个数码管便以100ms的时间间隔轮流显示。由于人眼的残留效应，这8个数码管看上去几乎是同时显示。
<51单片机并行口驱动LED数码管显示电路>
2 软件编程
该系统的软件编程采用MCS－51系列单片机汇编语言完成，并把显示程序作为一个子程序，从而使主程序对其进行方便的调用。图2所示是其流程图。具体的程序代码如下：
<51单片机并行口驱动LED数码管显示程序>
