模具表面处理技术概述

模具表面的电镀技术

引言

模具电镀技术是一种常用的表面处理方法，它能够提高模具的耐磨性、耐腐蚀性和导热性。本文将介绍模具表面电镀技术的原理、分类和应用，并给出一些常见的模具电镀技术示例。

一、模具电镀技术原理

模具电镀技术是利用电化学的原理，在模具表面电化学处理的同时，在模具表面形成一层金属或合金的保护层，从而改善模具的表面性能。模具电镀技术主要包括阳极处理、电解液选择和电镀参数控制。 1. 阳极处理

阳极处理是模具电镀技术的关键步骤之一。它是通过对模具进行清洗和除油处理，以确保模具表面光洁、无杂质和油污，并提供一个良好的电化学反应界面。

2. 电解液选择

电解液的选择对模具电镀技术至关重要。根据模具材料的不同和电镀要求，可以选择不同的电解液。常用的电解液有硫酸铜、硫酸镍、硫酸钴等。

3. 电镀参数控制

电镀参数的控制是模具电镀技术中不可忽视的一部分。一般来说，电流密度、电解液温度、电镀时间和搅拌等参数都会影响电镀层的质量和性能。 二、模具电镀技术分类

模具电镀技术根据电镀材料的不同可以分为以下几类：

1. 金属电镀

金属电镀是最常见的模具电镀技术之一，它可以在模具表面形成金属保护层，提高模具的耐磨性和耐腐蚀性。常见的金属电镀方法有镀铬、镀镍、镀铜等。

2. 合金电镀

合金电镀是指在模具表面形成合金保护层的电镀技术。合金电镀可以提高模具的硬度和耐磨性。常见的合金电镀方法有镀铬合金、镀钴合金等。 3. 陶瓷电镀

陶瓷电镀是一种特殊的模具电镀技术，它可以在模具表面形成陶瓷保护层，提高模具的耐磨性和耐腐蚀性。常见的陶瓷电镀方法有氧化铝电镀、氧化锆电镀等。

三、模具电镀技术的应用

模具电镀技术在各种行业中都有广泛的应用。以下是一些常见的模具电镀技术应用示例：

1. 塑料模具电镀

在塑料模具制造过程中，常常需要进行电镀处理。电镀能够增加模具的防腐蚀性能，减少模具的摩擦阻力，延长模具的使用寿命。 2. 金属模具电镀

汽车冲压模具表面处理技术解析

摘要：随着汽车行业的迅猛发展，质量要求越来越高的汽车的车身冲压零部件，对于冲压模具的制造、应用提出了更高的质量要求，因此，现在汽车行业需要重点关注如何提高模具的质量及延长使用寿命。汽车冲压行业对对冲压模具表面的处理，会采用不同的表面处理技术来解决零件在高速冲压过程中，板材与模具表面摩擦发热而导致的各种零件破裂等问题。本文从汽车冲压模具表面处理技术概念、类型介绍出发，主要分析了表面处理技术。

关键词：汽车；冲压模具；表面处理技术

1、汽车冲压模具表面处理技术概述

模具的表面处理技术，是对模具表面的形态、化学成分、组织结构等利用表面涂覆、表面改性或复合处理技术来进行改变，来获取表面性能的一种系统工程。在对汽车冲压模具表面进行处理的技术方法有很有，可以主要归纳为：PVD〔物理）、PCVD〔物理化学）、CVD〔化学），TD覆层处理、HVOF（高速火焰喷涂）。从表面处理的方式上，还可以使用机械方法。随着科技的不断进步，在对汽车冲压模具进行表面处理时，越来越多的表面处理技术将被开发与应用。

2、物理表面处理法

第一，高频表面淬火。这种方法的使用原理是把模具 放在交变磁场当中，通过磁场产生的热量来为模具材料加热。通过交变磁场的电流的频率都比较高，而电流所产生的热量，能够渗透的层次却非常薄。所以，运用这种表面处 理技术进行模具表面处理之后，模具表面的硬度就会比较 高，经过多次的实验研究可以得出结论，这种表面处理技 术比传统的淬火工艺可以提高 HRC2-3，并且具有很大的脆性，这就使得模具表面的疲劳强度要比传统淬火工艺处理之后的明显地提高了，如果是小尺寸的模具，强度会一 般会变为原来的两倍或更高。通过高频表面淬火工艺进行 加热，能够利用温度来更为精准的控制模具的硬度，对于投入批量的机械化生产和自动化生产有着重要的意义。第二，表面涂镀层法。这种方法的原理相对来说较为简单，主要是通过镀层技术将材料外加于模具的表面，这种方法能够直接将性质比较优良的材料直接附加于模具上，使其能够完全保有镀层材料的优势，同时对于模具本身材料的影响也比较小。运用这种表面处理技术，能够更为精确地把握镀层的厚度，在不影响模具整体性能的前提之下，使其具备镀层材料的更高强度、更好的耐磨性，从而让模具表 面能够拥有更为理想的性能。第三，火焰表面淬火法。利用这种表面处理技术进行加工时，主要使用到的材料是氧乙炔，通过对模具表面进行相应的加工并且使其快速地冷却，让模具表面的材料厚度控制在2-10毫米范围之内，从 而明显地提升模具材料的抗摩擦性能，并且能够在工艺装 备完成之后，依旧保持模具装配精度，且有效地简化模具 配件的生产工序。只有通过这种方法，才能够让模具原本的补焊修复拥有更为可靠的保证，提升模具材料的实际质量，让模具的生产工艺得以提升、生产效率显著提高。

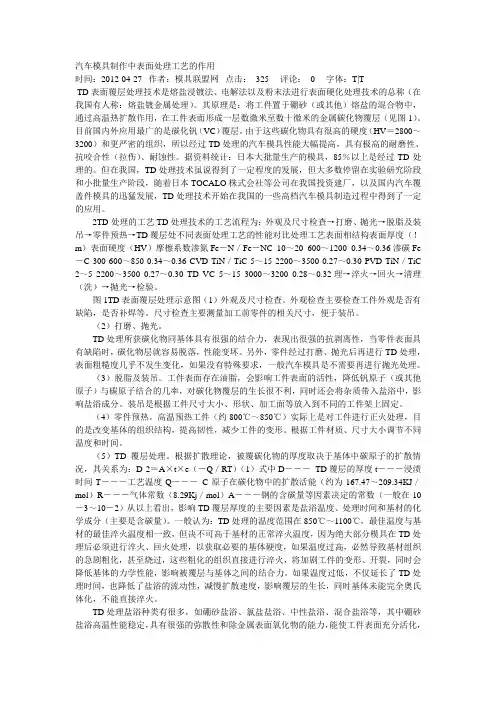

汽车模具制作中表面处理工艺的作用

时间：2012-04-27 作者：模具联盟网 点击： 325 评论： 0 字体：T|T

TD表面覆层处理技术是熔盐浸镀法、电解法以及粉末法进行表面硬化处理技术的总称（在我国有人称：熔盐镀金属处理）。其原理是：将工件置于硼砂（或其他）熔盐的混合物中，通过高温热扩散作用，在工件表面形成一层数微米至数十微米的金属碳化物覆层（见图1）。目前国内外应用最广的是碳化钒（VC）覆层。由于这些碳化物具有很高的硬度（HV＝2800～3200）和更严密的组织，所以经过TD处理的汽车模具性能大幅提高，具有极高的耐磨性、抗咬合性（拉伤）、耐蚀性。据资料统计：日本大批量生产的模具，85％以上是经过TD处理的。但在我国，TD处理技术虽说得到了一定程度的发展，但大多数停留在实验研究阶段和小批量生产阶段，随着日本TOCALO株式会社等公司在我国投资建厂，以及国内汽车覆盖件模具的迅猛发展，TD处理技术开始在我国的一些高档汽车模具制造过程中得到了一定的应用。

2TD处理的工艺TD处理技术的工艺流程为：外观及尺寸检查→打磨、抛光→脱脂及装吊→零件预热→TD覆层处不同表面处理工艺的性能对比处理工艺表面相结构表面厚度（！m）表面硬度（HV）摩檫系数渗氮Fe－N／Fe－NC 10～20 600～1200 0.34～0.36渗碳Fe－C 300 600～850 0.34～0.36 CVD TiN／TiC 5～15 2200～3500 0.27～0.30 PVD TiN／TiC

2～5 2200～3500 0.27～0.30 TD VC 5～15 3000～3200 0.28～0.32理→淬火→回火→清理（洗）→抛光→检验。

图1TD表面覆层处理示意图（1）外观及尺寸检查。外观检查主要检查工件外观是否有缺陷，是否补焊等。尺寸检查主要测量加工前零件的相关尺寸，便于装吊。

（2）打磨、抛光。

模具晒纹工艺技术

模具晒纹工艺是一种常用于模具表面处理的工艺技术。模具晒纹可以使模具表面形成一种特殊的纹理，改善模具的表面质量和使用寿命。

模具晒纹工艺的主要步骤包括模具准备、晒纹材料选择、晒纹操作等。

首先是模具准备。在进行晒纹之前，需要对模具表面进行处理，以去除油污和杂质，并确保表面的光洁度。可以使用清洗液、砂纸或其他清洁工具进行清洁和磨光。

其次是晒纹材料的选择。晒纹材料多种多样，可以根据模具的形状、材质和使用要求选择适合的晒纹材料。一般来说，晒纹材料可以分为涂料、胶片和纸质材料等。涂料可以根据需要选择不同的颜色和质感，而胶片和纸质材料则可以根据模具表面的形状选择适合的晒纹材料。

最后是晒纹操作。晒纹操作需要根据晒纹材料的特性进行选择适当的方法。一般来说，晒纹材料会在模具表面形成一层薄膜，然后通过晒纹设备的加热和压力作用，使晒纹材料与模具表面发生化学反应，形成固化的晒纹图案。

模具晒纹工艺技术具有以下几个优点：

首先，模具晒纹可以改善模具表面的硬度和磨损性能。晒纹图案在模具表面形成了一层坚硬的保护层，能够提高模具的耐磨性能，延长模具的使用寿命。

其次，模具晒纹可以增强模具的防腐性能。晒纹图案在模具表面形成了一层防腐蚀的屏障，可以有效防止模具受到湿气、酸碱和其他腐蚀物质的侵蚀，延缓模具的老化。

最后，模具晒纹可以提高模具的美观度。晒纹图案可以使模具表面呈现出丰富多样的纹理和颜色，使模具更具艺术性和装饰性，提高模具的整体美观度。

总之，模具晒纹工艺技术是一种常用于模具表面处理的工艺技术，通过合理选择晒纹材料和正确操作，可以改善模具表面质量和使用寿命，提高模具的防腐性能和美观度，满足各种模具的使用需求。
