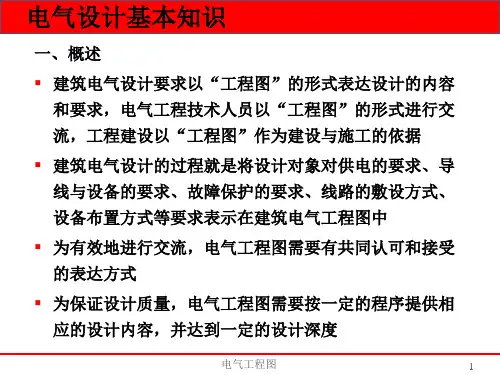

电气设计知识及识图

这几天在看施工图纸时经常能看FC CC WC SC等字母，不知道意思，经多方查找后意思如下：

管路敷设标注方法

sc：焊接钢管

tc：电线管 薄钢管

pc：硬质塑料管

ct：电缆桥架

cp：金属软管

SR：钢线槽

RC：水煤气管

导线敷设部位：

CT：电缆桥架敷设

SR：沿钢索敷设

CLE：沿柱或跨柱敷设

WE：沿墙面敷设

CC：沿现浇板内暗敷设

CE：沿天棚面或顶棚面敷设

AC：吊顶内敷设

ACE：在能进入的吊顶在敷设

BC:暗敷设在梁内

CLC：暗敷设在柱子内

wc：暗敷设在墙内

WE：沿墙明敷设

FC：预埋在地面内

cc：暗敷设在顶板内

电缆的型号表示含义：

一、用途代码－不标为电力电缆，K为控制缆，P为信号缆;

二、绝缘代码－Z油浸纸，X橡胶，V聚氯乙烯，YJ交联聚乙烯

三、导体材料代码－不标为铜，L为铝;

四、内护层代码－Q铅包，L铝包，H橡套，V聚氯乙烯护套

五、派生代码－D不滴流，P干绝缘;

六、外护层代码

七、特殊产品代码－TH湿热带，TA干热带;

八、额定电压－单位KV

编辑本段电缆型号选型注意事项

1、SYV：实心聚乙烯绝缘射频同轴电缆

2、SYWV(Y)：物理发泡聚乙绝缘有线电视系统电缆，视频（射频）同轴电缆（SYV、SYWV、SYFV）适用于闭路监控及有线电视工程

SYWV（Y）、SYKV 有线电视、宽带网专用电缆 结构：（同轴电缆）单根无氧圆铜线+物理 发泡聚乙烯（绝缘）+（锡丝+铝）+聚氯乙烯（聚乙烯）

3、信号控制电缆（RVV护套线、RVVP屏蔽线）适用于楼宇对讲、防盗报警、消防、自动抄表等工程 RVVP：铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆 电压300V/300V 2-24芯

用途：仪器、仪表、对讲、监控、控制安装

4、RG：物理发泡聚乙烯绝缘接入网电缆 用于同轴光纤混合网（HFC）中传输数据模拟信号

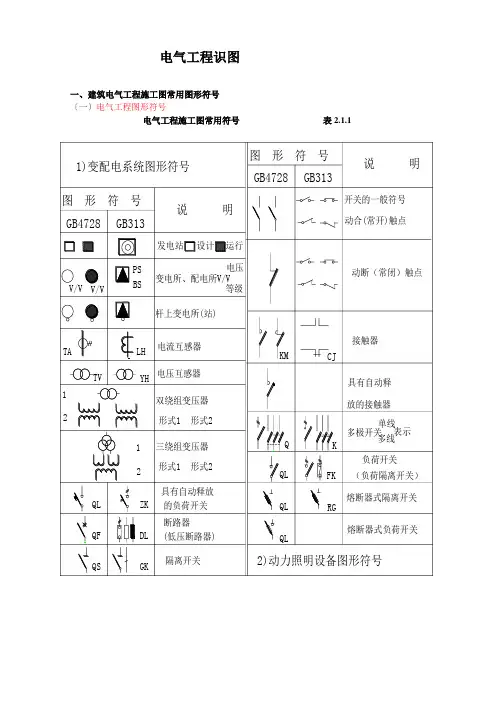

电气工程识图

一、建筑电气工程施工图常用图形符号

〔一〕电气工程图形符号

电气工程施工图常用符号 表2.1.1

图 形 符 号1)变配电系统图形符号GB4728GB313发电站设计运行说 明V/VV/VPSBS变电所、配电所V/V电压等级杆上变电所(站)TALH电流互感器TVYH电压互感器12双绕组变压器形式2形式112三绕组变压器形式2形式1QLZK具有自动释放的负荷开关断路器QFDL(低压断路器)隔离开关QSGK图 形 符 号GB4728GB313说 明QLRG动断（常闭）触点开关的一般符号动合(常开)触点放的接触器具有自动释KMCJ接触器QK单线多线多极开关表示熔断器式隔离开关熔断器式负荷开关（负荷隔离开关）负荷开关QLQLFK2)动力照明设备图形符号 图 形 符 号熔断器跌开（落）式熔断器熔断式开关G发电机,直流发电机交流发电机M发电机,直流发电机风扇一般符号吊式风扇，调速开关壁装台式风扇轴流风扇电热水器照明开关一般符号单极开关：明、暗、防爆双极开关：明、暗、

密闭、防爆灯具一般符号标色：RD红、YE黄、GN绿、BU蓝、WH白灯类：Ne氖、Xe氙、Na钠、Hg汞、I 碘IN白炽、EL电发光、FL红外线、UV紫外线LED发光二极管J 水晶底罩T 圆筒型罩P 平盘罩S 铁盆罩信号灯深照型灯广照型(配照型)灯防水防尘灯安全灯、矿山灯带熔断器插座隔爆灯天棚灯GB4728GB313屏、台、箱、柜一般符号动力、动力一般照明配电箱照明配电箱（屏）带熔断器的刀开关箱刀开关箱电动机启动箱三极开关：明、暗、密闭、防爆单极拉线开关单极双控拉线开关双控开关(单极双线)防水带接地插孔的三相插座单相插座：明、暗、密闭、防爆多个插座(示出3个)电铃蜂鸣器电喇叭投光灯弯灯带保护接地的插孔单相插座壁灯聚光灯示出配线的照明引出线的位置有引出线的墙上灯座荧光灯3管、5管自带电源的事故照明灯装置(应急灯)说 明续表2.1.1图 形 符 号GB4728GB313说 明密闭、 3)导线和线路敷设图形符号图 形 符 号GB4728GB313图 形 符 号GB4728GB313说 明导线、电缆、电路、母线3N~50 Hz380V3×120+1×503根导线、n根导线三相四根线事故照明线50V30V50V以下电力照明线路控制信号线路(电力、照明用)交流母线直流母线滑触线中性线向上配线向下配线垂直通过配线导线配线4)电缆及敷设图形符号电缆密封端头(示出芯数)不出示电缆芯数电缆头电缆铺砖保护电缆穿管保护电缆预留电缆中间接线盒电缆中间分支接线盒电缆引上杆(小黑点)5)仪表图形符号电流表电压表电度表（瓦特小时计）6)共用天线系统图形符号天线放大器固定衰减器抛物面天线可变衰减器滤波器四分配器及二分配器用户分支器二分支器四分支器匹配负荷均衡器衰减器同轴电缆呼叫器监听器接机壳或接底板说 明续表2.1.1 7)通讯、广播系统图形符号图 形 符 号GB4728GB313图 形 符 号GB4728GB313说 明电话机分线盒，可加注：C量、C线序、D用户数室内分线盒室外分线盒分线箱壁龛分线箱电信插座可用文字区别：TP电话、TX电传、扬声器屏、盘、架人工交换台班长台、中继台、测量台、业务台音柱音箱8)动力、照明架空线路图形符号B杆长 C杆号电杆拉线(单方向拉线)有V形拉线的电杆有高桩拉线的电杆L形杆H形杆A形杆四角形杆(#字形杆)分区杆(S杆)避雷针避雷器接地A-BD、A编号、B容TV电视、M传声器、FM调频传声器受话器扬声器(符号见音柱)a 编号 b 安装高度c 容量 d 水平倾角A材料及所属部门带照明灯具电杆d容量、A连接相序a编号、b杆型、c杆高三角杆有单横担的电杆有双横担的电杆有双十字担的电杆有十字担的电杆接地装置无极地极有极地极说 明续表2.1.1abcdabcdabcdA-Bb/cA-BCC带撑杆的电杆abcAdabcAdHLAS (二)文字符号

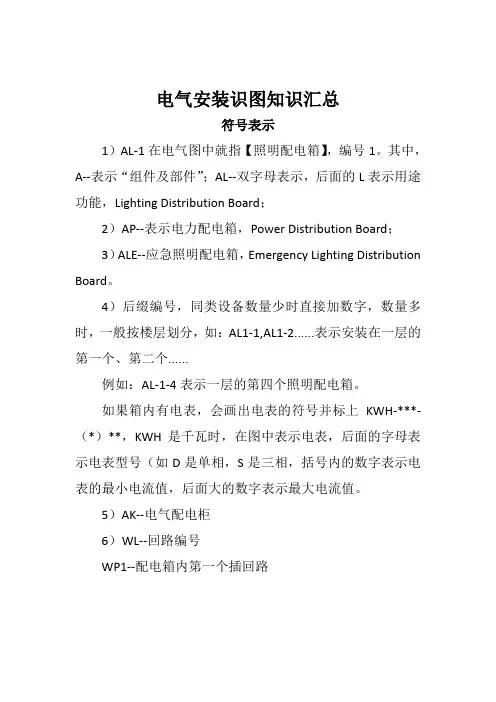

电气安装识图知识汇总

符号表示

1）AL-1在电气图中就指【照明配电箱】，编号1。其中，A--表示“组件及部件”；AL--双字母表示，后面的L表示用途功能，Lighting Distribution Board；

2）AP--表示电力配电箱，Power Distribution Board；

3）ALE--应急照明配电箱，Emergency Lighting Distribution

Board。

4）后缀编号，同类设备数量少时直接加数字，数量多时，一般按楼层划分，如：AL1-1,AL1-2......表示安装在一层的第一个、第二个......

例如：AL-1-4表示一层的第四个照明配电箱。

如果箱内有电表，会画出电表的符号并标上KWH-***-（*）**，KWH是千瓦时，在图中表示电表，后面的字母表示电表型号（如D是单相，S是三相，括号内的数字表示电表的最小电流值，后面大的数字表示最大电流值。

5）AK--电气配电柜

6）WL--回路编号

WP1--配电箱内第一个插回路

电器及安装方式

1）PC-PVC指塑料硬管

2）SC--焊接钢管

3）RC--热镀锌钢管

4）ZR--阻燃

5）KBG--一种薄壁钢管

6）CT--桥架

7）DW--智能空气断路器

8）ACC--吊顶内敷设

9）WC--暗敷设在墙内

10）FC--暗敷设在地面内

11）CC--暗敷在屋面或顶板内

线缆及安装标注

1）电气图中 YJV-3×2.5-SC20-FC是指：

YJV表示铜芯交联聚乙烯绝缘聚乙烯护套电力电缆；3×2.5表示3根2.5平方毫米电线；SC20表示直径为20mm焊接钢管保护；FC表示地板或地面下敷设。

2）电气施工图纸:WL:YJV-0.66/1KV(5*16)RC40-FC 各表示：

WL--表示回路编号

YJV--聚乙烯绝缘聚氯乙烯护套电缆

0.66/1KV耐压等级为0.66/1KV 5芯16mm2铜芯电缆

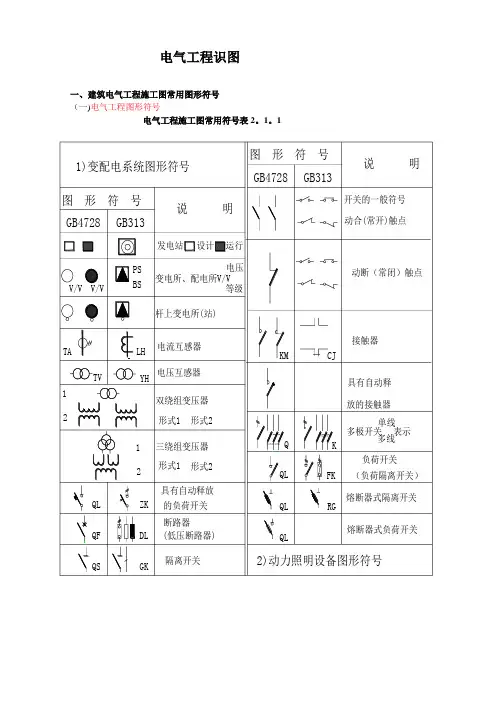

电气工程识图

一、建筑电气工程施工图常用图形符号

（一)电气工程图形符号

电气工程施工图常用符号表2。1。1

图 形 符 号1)变配电系统图形符号GB4728GB313发电站设计运行说 明V/VV/VPSBS变电所、配电所V/V电压等级杆上变电所(站)TALH电流互感器TVYH电压互感器12双绕组变压器形式2形式112三绕组变压器形式2形式1QLZK具有自动释放的负荷开关断路器QFDL(低压断路器)隔离开关QSGK图 形 符 号GB4728GB313说 明QLRG动断（常闭）触点开关的一般符号动合(常开)触点放的接触器具有自动释KMCJ接触器QK单线多线多极开关表示熔断器式隔离开关熔断器式负荷开关（负荷隔离开关）负荷开关QLQLFK2)动力照明设备图形符号 图 形 符 号熔断器跌开（落）式熔断器熔断式开关G发电机,直流发电机交流发电机M发电机,直流发电机风扇一般符号吊式风扇，调速开关壁装台式风扇轴流风扇电热水器照明开关一般符号单极开关：明、暗、防爆双极开关：明、暗、

密闭、防爆灯具一般符号标色：RD红、YE黄、GN绿、BU蓝、WH白灯类：Ne氖、Xe氙、Na钠、Hg汞、I 碘IN白炽、EL电发光、FL红外线、UV紫外线LED发光二极管J 水晶底罩T 圆筒型罩P 平盘罩S 铁盆罩信号灯深照型灯广照型(配照型)灯防水防尘灯安全灯、矿山灯带熔断器插座隔爆灯天棚灯GB4728GB313屏、台、箱、柜一般符号动力、动力一般照明配电箱照明配电箱（屏）带熔断器的刀开关箱刀开关箱电动机启动箱三极开关：明、暗、密闭、防爆单极拉线开关单极双控拉线开关双控开关(单极双线)防水带接地插孔的三相插座单相插座：明、暗、密闭、防爆多个插座(示出3个)电铃蜂鸣器电喇叭投光灯弯灯带保护接地的插孔单相插座壁灯聚光灯示出配线的照明引出线的位置有引出线的墙上灯座荧光灯3管、5管自带电源的事故照明灯装置(应急灯)说 明续表2.1.1图 形 符 号GB4728GB313说 明密闭、 3)导线和线路敷设图形符号图 形 符 号GB4728GB313图 形 符 号GB4728GB313说 明导线、电缆、电路、母线3N~50 Hz380V3×120+1×503根导线、n根导线三相四根线事故照明线50V30V50V以下电力照明线路控制信号线路(电力、照明用)交流母线直流母线滑触线中性线向上配线向下配线垂直通过配线导线配线4)电缆及敷设图形符号电缆密封端头(示出芯数)不出示电缆芯数电缆头电缆铺砖保护电缆穿管保护电缆预留电缆中间接线盒电缆中间分支接线盒电缆引上杆(小黑点)5)仪表图形符号电流表电压表电度表（瓦特小时计）6)共用天线系统图形符号天线放大器固定衰减器抛物面天线可变衰减器滤波器四分配器及二分配器用户分支器二分支器四分支器匹配负荷均衡器衰减器同轴电缆呼叫器监听器接机壳或接底板说 明续表2.1.1 7)通讯、广播系统图形符号图 形 符 号GB4728GB313图 形 符 号GB4728GB313说 明电话机分线盒，可加注：C量、C线序、D用户数室内分线盒室外分线盒分线箱壁龛分线箱电信插座可用文字区别：TP电话、TX电传、扬声器屏、盘、架人工交换台班长台、中继台、测量台、业务台音柱音箱8)动力、照明架空线路图形符号B杆长 C杆号电杆拉线(单方向拉线)有V形拉线的电杆有高桩拉线的电杆L形杆H形杆A形杆四角形杆(#字形杆)分区杆(S杆)避雷针避雷器接地A-BD、A编号、B容TV电视、M传声器、FM调频传声器受话器扬声器(符号见音柱)a 编号 b 安装高度c 容量 d 水平倾角A材料及所属部门带照明灯具电杆d容量、A连接相序a编号、b杆型、c杆高三角杆有单横担的电杆有双横担的电杆有双十字担的电杆有十字担的电杆接地装置无极地极有极地极说 明续表2.1.1abcdabcdabcdA-Bb/cA-BCC带撑杆的电杆abcAdabcAdHLAS (二)文字符号
