根据___关于编制基本建设工程竣工图的几项暂行规定

国家建委关于编制基本建设工程竣工图的几项暂行规定〔82〕建发施字50号一、基本建设竣工图是真实地记录各种地下地上建筑物、构筑物等情况的技术文件，是对工程进行交工验收、维护、改建、扩建的依据，是国家的重要技术档案。

全国各建设、设计、施工单位和主管部门。

都要重视竣工图的编制工作，认真贯彻执行本规定。

二、各项新建、扩建、改建的基本建设工程，特别是基础、地下建筑、管线、结构、井巷、峒室、桥梁、隧道、港口、水坝以及设备安装等隐蔽部位，都要编制竣工图。

编制各种竣工图，必须在施工过程中(不能在竣工后)，及时做好隐蔽工程记录，整理好设计变更文件，确保竣工图质量。

三、编制竣工图的形式和深度，应根据不同情况，区别对待：(1)凡按图施工没有变动的，则由施工单位(包括总包和分包施工单位，下同)在原施工图上加盖“竣工图”标志后，即作为竣工图。

(2)凡在施工中，虽有一般性设计变更，但能将原施工图加以修改补充作为竣工图的，可不重新绘制，由施工单位负责在原施工图(必须是新蓝图)上注明修改的部分，并附以设计变更通知单和施工说明，加盖“竣工图”标志后，即作为竣工图。

(3)凡结构形式改变、工艺改变、平面布置改变、项目改变以及有其他重大改变，不宜再在原施工图上修改、补充者，应重新绘制改变后的竣工图。

由于设计原因造成的，由设计单位负责重新绘图；由于施工原因造成的，由施工单位负责重新绘图；由于其他原因造成的，由建设单位自行绘图或委托设计单位绘图。

施工单位负责在新图上加盖“竣工图”标志并附以有关记录和说明，作为竣工图。

重大的改建、扩建工程涉及原有工程项目变更时，应将相关项目的竣工图资料统一整理归档，并在原图案卷增补必要的说明。

(4)竣工图一定要与实际情况相符，要保证图纸质量，做到规格统一，图面整洁、字迹清楚，不得用圆珠笔或其他易于褪色的墨水绘制。

竣工图要经承担施工的技术负责人审核签认。

四、竣工图的汇总整理工作，按下列情况区别对待：(1)建设项目实行总包制的各分包单位应负责编制分包范围内的竣工图，总包单位除应编制自行施工的竣工图外，还应负责汇总整理各分包单位编的竣工图。

国家基本建设委员会关于编制基本建设工程竣工图的几项暂行规定2007-11-28 10:07:38一、基本建设竣工图是真实地记录各种地上地下建筑物、构筑物等情况的技术文件，是对工程进行交工验收、维护、改建、扩建的依据，是国家的重要技术档案。

全国各建设、设计、施工单位和各主管部门，都要重视竣工图的编制工作，认真贯彻执行本规定。

二、各项新建、扩建、改建的基本建设工程，特别是基础、地下建筑、管线、结构、井巷、峒室、桥梁、隧道、港口、水坝以及设备安装等隐蔽部位，都要编制竣工图，编制各种竣工图必须在施工过程中（不能在竣工后），及时做好隐蔽工程检验记录，整理好设计变更文件，确保竣工图质量。

三、编制竣工图的形式和深度，应根据不同情况，区别对待：（1）凡按图施工没有变动的，则由施工单位（包括总包和分包施工单位，下同）在原施工图上加盖“竣工图”标志后，即作为竣工图。

（2）凡在施工中，虽有一般性设计变更，但能将原施工图加以修改补充作为竣工图的，可不重新绘制，由施工单位负责在原施工图（必须是新兰图）上注明修改的部分，并附以设计变更通知单和施工说明，加盖“竣工图”标志后，即作为竣工图。

（3）凡结构形式改变、工艺改变、平面布置改变、项目改变以及有其他重大改变，不宜再在原施工图上修改、补充者，应重新绘制改变后的竣工图。

由于设计原因造成的，由设计单位负责重新绘图；由于施工原因造成的，由施工单位负责重新绘制；由于其它原因造成的，由建设单位自行绘图或委托设计单位绘图。

施工单位负责在新图上加盖“竣工图”标志并附以有关记录和说明，作为竣工图。

重大的改建、扩建工程涉及原有的工程项目变更时，应将相关项目的竣工图资料统一整理归档，并在原图案卷内增补必要的说明。

（4）竣工图一定要与实际情况相符，要保证图纸质量，做到规格统一，图面整洁，字迹清楚。

不得用圆珠笔或其他易于褪色的墨水绘制。

竣工图要经承担施工的技术负责人审核签认。

四、竣工图的汇总整理工作，按下列情况区别对待：（1）建设项目实行总包制的各分包单位应负责编制分包范围内的竣工图，总包单位除应编自行施工的竣工图外，还应负责汇总整理各分包单位编的竣工图。

竣工图管理办法-(1)[键入公司名称][键入文档标题][键入文档副标题]Administrator2014-10-30竣工图是建设工程竣工档案的重要组成部分，是真实反映建设工程项目施工结果的图样，是工程决算、交房、维护和改建的最重要依据。

目录一．前言竣工图是建设工程竣工档案的重要组成部分，是真实反映建设工程项目施工结果的图样，是工程决算、交房、维护和改建的最重要依据。

竣工图是档案工作的一部分，也是工程建设的重要组成部分，各施工单位、监理、项目部必须加强对竣工图的管理，确保竣工图的完整、准确、系统。

竣工图是工程的实际反映，是工程的重要档案。

竣工图是工程决算的依据。

竣工图是建筑工程竣工档案的重要组成部分，是工程建设完成后主要凭证性材料，是建筑物真实的写照，是工程竣工验收的必备条件，是工程维修、管理、改建、扩建的依据。

各项新建、改建、扩建项目均必须编制竣工图。

二．竣工图分类1．竣工图分两大类：（1）建筑安装工程竣工图；（2）市政基础设施工程竣工图；其中建筑安装工程竣工图又分为综合竣工图和专业竣工图；竣工图详细分类如表1所示：（一） 综合竣工图1 综合图√ （1） 总平面布置图（包括建筑、建筑小品、水景、照明、道路、绿化等）永久 长期 √ （2） 竖向布置图 永久 长期 √（3） 室外给水、排水、热力、燃气等管网综合图 永久 长期√ （4） 电气（包括电力、电讯、电视系统等）综合图 永久 长期√ （5） 设计总说明书永久 长期 √ 2 室外专业图长期 （1） 室外给水永久 长期 √ （2） 室外雨水 永久 长期 √（3）室外污水永久长期√（4）室外热力永久长期√（5）室外燃气永久长期√（6）室外电讯永久长期√（7）室外电力永久长期√（8）室外电视永久长期√（9）室外建筑小品永久长期√（10）室外消防永久长期√（11）室外照明永久长期√（12）室外水景永久长期√（13）室外道路永久长期√（14）室外绿化永久长期√（二）专业竣工图1 建筑竣工图永久长期√2 结构竣工图永久长期√3 装修（装饰）工程竣工图永久长期√4 电气工程（智能化工程）竣工图永久长期√5 给排水工程（消防工程）竣工图永久长期√6 采暖通风空调工程竣工图永久长期√7 燃气工程竣工图永久长期√二市政基础设施工程竣工图1 道路工程永久长期√2 桥梁工程永久长期√3 广场工程永久长期√4 隧道工程永久长期√5 铁路、公路、航空、水运等交通工程永久长期√6 地下铁道等轨道交通工程永久长期√7 地下人防工程永久长期√8 水利防灾工程永久长期√9 排水工程永久长期√10 供水、供热、供气、电力、电讯等地下管线工程永久长期√11 高压架空输电线工程永久长期√12 污水处理、垃圾处理处置工程永久长期√13 场、厂、站工程永久长期√表12.竣工图的类型（1）利用施工蓝图改绘的竣工图（2）在二底图上修改的竣工图（3）重新绘制的竣工图三．编制竣工图的分工（1）建设项目实行总包制的各分包单位应负责编制分包范围内的竣工图，总包单位除应编制自行施工的竣工图外，还应负责汇总整理各分包单位编制的竣工图。

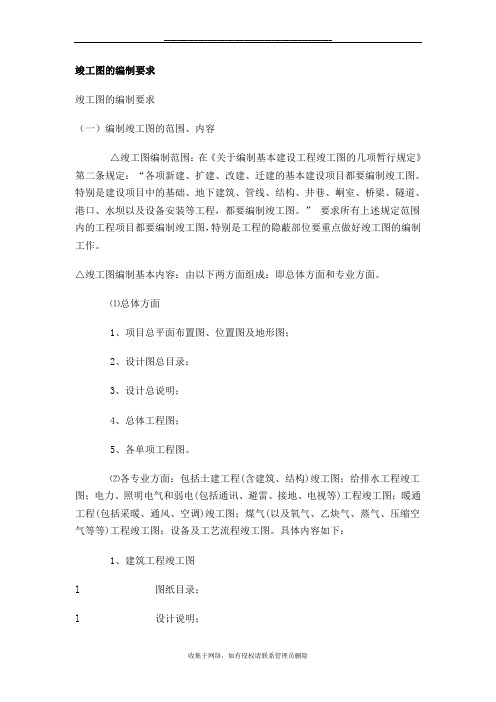

竣工图的编制要求竣工图的编制要求（一）编制竣工图的范围、内容△竣工图编制范围：在《关于编制基本建设工程竣工图的几项暂行规定》第二条规定：“各项新建、扩建、改建、迁建的基本建设项目都要编制竣工图。

特别是建设项目中的基础、地下建筑、管线、结构、井巷、峒室、桥梁、隧道、港口、水坝以及设备安装等工程，都要编制竣工图。

” 要求所有上述规定范围内的工程项目都要编制竣工图，特别是工程的隐蔽部位要重点做好竣工图的编制工作。

△竣工图编制基本内容：由以下两方面组成：即总体方面和专业方面。

⑴总体方面1、项目总平面布置图、位置图及地形图；2、设计图总目录；3、设计总说明；4、总体工程图；5、各单项工程图。

⑵各专业方面：包括土建工程(含建筑、结构)竣工图；给排水工程竣工图；电力、照明电气和弱电(包括通讯、避雷、接地、电视等)工程竣工图；暖通工程(包括采暖、通风、空调)竣工图；煤气(以及氧气、乙炔气、蒸气、压缩空气等等)工程竣工图；设备及工艺流程竣工图。

具体内容如下：1、建筑工程竣工图l 图纸目录；l 设计说明；l 屋面、楼面、地面(含地下室工程)、分层平面图；l 立面图；l 剖面图；l 门窗图；l 楼梯间、电梯间、电梯井道的平面和剖面详图；l 电梯机房平、剖面图；l 地下部分的防水防潮图，外墙伸缩缝防水图；l 阳台、雨篷、挑沿及其它建筑大样图：l 专业性特强的建筑图(如声学、光学、热学、抗震、防辐射等)；l 总体工程中的道路、铁路、围墙、大小堤岸、码头、闸门、桥梁，各种动力管、路、线、网的沟、坑、井、支架等地上和地下的建筑图；l 属于建筑工程的金属构件、钢筋混凝土的零星构件图。

2、结构工程竣工图l 图纸目录；l 设计说明；l 基础平、剖面及结点大样图；l 屋面、楼面、地面(含地下室工程)分层结构平面布置图；l 柱详图，包括模板图、配筋图、剖面团结点大样图；l 各层结构布置中的梁、板详图，包括模板固、配筋图、剖面图、节点大样图；l 工业厂房屋盖结构中的架、梁、板、支撑平面布置及大样图。

国家建委关于编制基本建设工程竣工图的几项暂行规定（[82]建发施字50号）一、基本建设竣工图是真实地记录各种地下地上建筑物、构筑物等情况的技术文件，是对工程进行交工验收、维护、改建、扩建的依据，是国家的重要技术档案。

全国各建设、设计、施工单位和主管部门。

都要重视竣工图的编制工作，认真贯彻执行本规定。

二、各项新建、扩建、改建的基本建设工程，特别是基础、地下建筑、管线、结构、井巷、峒室、桥梁、隧道、港口、水坝以及设备安装等隐蔽部位，都要编制竣工图。

编制各种竣工图，必须在施工过程中（不能在竣工后），及时做好隐蔽工程记录，整理好设计变更文件，确保竣工图质量。

三、编制竣工图的形式和深度，应根据不同情况，区别对待：（１）凡按图施工没有变动的，则由施工单位（包括总包和分包施工单位，下同）在原施工图上加盖“竣工图”标志后，即作为竣工图。

（２）凡在施工中，虽有一般性设计变更，但能将原施工图加以修改补充作为竣工图的，可不重新绘制，由施工单位负责在原施工图（必须是新蓝图）上注明修改的部分，并附以设计变更通知单和施工说明，加盖“竣工图”标志后，即作为竣工图。

（３）凡结构形式改变、工艺改变、平面布置改变、项目改变以及有其他重大改变，不宜再在原施工图上修改、补充者，应重新绘制改变后的竣工图。

由于设计原因造成的，由设计单位负责重新绘图；由于施工原因造成的，由施工单位负责重新绘图；由于其他原因造成的，由建设单位自行绘图或委托设计单位绘图。

施工单位负责在新图上加盖“竣工图”标志并附以有关记录和说明，作为竣工图。

重大的改建、扩建工程涉及原有工程项目变更时，应将相关项目的竣工图资料统一整理归档，并在原图案卷增补必要的说明。

（４）竣工图一定要与实际情况相符，要保证图纸质量，做到规格统一，图面整洁、字迹清楚，不得用圆珠笔或其他易于褪色的墨水绘制。

竣工图要经承担施工的技术负责人审核签认。

四、竣工图的汇总整理工作，按下列情况区别对待：（１）建设项目实行总包制的各分包单位应负责编制分包范围内的竣工图，总包单位除应编制自行施工的竣工图外，还应负责汇总整理各分包单位编的竣工图。

工程文件资料归档管理办法（暂行）第一条依据水电站工程竣工档案编制应遵循《科学技术档案案卷构成的一般要求》（GB/T1182-8)、《建设项目文件归档要求与档案整理规范》（DA/T 28—2002）、《水电工程达标投产考核办法》(原国家电力公司2001年版）、《关于编制基本建设竣工图的几项暂行规定》(建发施字[182]50号）.第二条职责工程项目监理、施工等单位应分别按照各自的职责范围完成工程文件资料的编制整理工作,在规定时间内，各施工单位向工程监理单位提交归档资料，由工程监理单位审核.工程监理单位审核后向各工程项目的业主管理机构移交,并由各工程项目的业主管理机构存档.第三条收集范围凡是反映与水电站工程有关的重要活动、具有查考利用价值的各种载体文件、材料（图纸、照片、录音、录像、磁盘、光盘等），都应收集齐全,归入工程建设项目成套档案。

资料收集范围见附件一.第四条文件材料质量要求4。

1文字材料用A4（70g以上）幅面纸打印，纸质优良,线条、字迹清楚；图样清晰,图标整洁，签认手续完备.4。

2需永久、长期保存的文件不应用易褪色的书写材料(红色墨水、纯蓝墨水、圆珠笔、复写纸、铅笔等）书写、绘制。

4。

3复印、打印文件及照片的字迹、红条和影像的清晰及牢固程度应符合设备标定质量的要求。

4。

4声像文件应保证载体的有效性。

4.5长期存储的电子文件应使用不可擦除型光盘.第五条竣工文件的编制5.1竣工文件编制要求5.1。

1标段工程施工及调试完成后,施工单位、监理单位应根据工程实际情况和行业规定、标准以及合同规定的要求编制标段工程竣工文件。

5.1。

2竣工文件由施工单位负责编制，监理单位负责审核.5。

1。

3 根据附件一及建设项目实际情况，进一步收集所缺少的重要文件;文件数量未满足合同规定份数的,应按要求复制补齐.5。

1。

4对施工文件、施工图及设备技术文件的准确性和更改情况进行核实，并按要求修改或补充标注到相应的文件上。

5。

国家基本建设委员会关于编制基本建设工程竣工图的几项暂行规定一、基本建设竣工图是真实地记录各种地下地上建筑物、构筑物等情况的技术文件，是对工程进行交工验收、维护、改建、扩建的依据，是国家的重要技术档案。

全国各建设、设计、单位和各主管部门，都要重视竣工图的编制工作，认真贯彻执行本规定。

二、各项新建、扩建、改建的基本建设工程，特别是基础、地下建筑、管线、结构、井巷、峒室、桥梁、隧道、港口、水坝以及设备安装等隐蔽部位，都要编制竣工图。

编制各种竣工图，必须在施工过程中（不能在竣工后），及时做好隐蔽工程检验记录，整理好设计变更文件，确保竣工图质量。

三、编制竣工图的形式和深度，应根据不同情况，区别对待；（1）凡按图施工没有变动的，则由施工单位（包括总包和分包施工单位，下同），在原施工图上加盖“竣工图”标志后，即作为竣工图。

（2）凡在施工中，虽有一般性设计变更，但能将原施工图加以修改补充作为竣工图的，可不重新绘制，由施工单位负责在原施工图（必须是新兰图）上注明修改的部分，并附以设计变更通知单和施工说明，加盖“竣工图”标志后，即作为竣工图。

（3）凡结构形式改变、工艺改变、平面布置改变、项目改变以及有其他重大改变，不宜再在原施工图上修改、补充者，应重新绘制改变后的竣工图。

由于设计原因造成的，由设计单位负责重新绘图。

由于施工原因造成的，由建设单位自行绘图或委托设计单位绘图。

施工单位负责在新图上加盖“竣工图”标志并附以有关记录和说明，作为竣工图。

重大的改建、扩建工程涉及原有工程项目变更时，应将相关项目的竣工图资料统一整理归档，并在原图案卷内增补必要的说明。

（4）竣工图一定要与实际情况相符，要保证图纸质量，做到规格统一，图面整洁，字迹清楚，不得用圆珠笔或其他易于褪色的墨水绘制。

竣工图要经承担施工的技术负责人审核签认。

四、竣工图的汇总整理工作，按下列情况区别对待；（1）建设项目实行总包制的各分包单位应负责编制分包范围内的竣工图，总包单位除应编制自行施工的竣工图外，还应负责汇总整理各分包单位编的竣工图。

项目竣工图编制管理办法1.2竣工图编制管理办法竣工图是在施工过程中依据工程实际情况，按照一定的规则对施工图进行修改，并加盖“竣工图”标志章后形成的竣工图纸。

因而，竣工图是工程的真实记录和反映，它具有真实性、准确性、可靠性。

1.2.1 竣工图编制范围在1982年原国家建委颁发的《关于编制基本建设工程竣工图的几项暂行规定》第二条规定：“各项新建、扩建、改建、迁建的基本建设项目都要编制竣工图”。

具体如下：1、市政工程和公用设施方面的主要工程，包括：道路、桥梁、隧道等工程。

2、交通运输方面的主要工程，包括：铁路、高级公路、车站、港口、码头、机场、地铁等工程。

3、工业建筑方面工程，包括：工厂、矿山、大型车间厂房、烟囱、变电所、高炉、矿井、水坝等工程。

4、人防、军事通信电缆等建筑工程。

5、民用建筑方面工程，包括：教学楼、医院、广播电视台、影剧院、文化宫、俱乐部、体育馆、博物馆、展览馆、图书馆、档案馆、宾馆、办公楼、商场、住宅楼等工程。

上述规定范围内的工程项目都应编制竣工图，特别是工程的基础结构、管线等隐蔽部位要重点做好竣工图的编制工作。

1.2.2 竣工图编制的基本内容竣工图编制的基本内容由以下两方面组成：即总体方面和专业方面。

1、总体方面(1)项目总平面布置图、位置图及地形图。

(2)设计图总目录。

(3)设计总说明。

(4)总体工程图。

2、各专业方面包括土建工程(含建筑、结构)竣工图；给排水工程竣工图；电力、照明电气和弱电(包括通讯、避雷、接地、电视等)工程竣工图；暖通工程(包括采暖、通风、空调)竣工图；设备及工艺流程竣工图。

具体内容如下：(1) 建筑竣工图包括：图纸目录；设计说明；屋面、楼面、地面(含地下室工程)分层平面图；立面图；剖面图；门窗图；楼梯间、电梯间、电梯井道的平面和剖面详图；电梯机房平、剖面图；地下部分的防水防潮图，外墙伸缩缝防水图；阳台、雨篷、挑檐及其它建筑大样图。

(2) 结构竣工图包括：结构竣工图目录；说明；基础平面图；基础详图；地下室结构图；（人防图纸）；地下室结构详图；楼面结构布置；楼面配筋图；梁、柱、板、楼梯详图；结构构件详图。

建设项目（工程）竣工验收办法实施细则根据国家计委计建设[1990]1215号文印发的《建设项目（工程）竣工验收办法》，特制定本实施细则。

一、竣工验收范围。

凡新建、扩建、改建的基本建设项目（工程）和限额以上技术改造项目，按批准的设计文件所规定的内容建成，符合验收标准的，必须及时组织验收，办理固定资产移交手续。

二、竣工验收依据。

批准的设计任务书、初步设计或扩大初步设计、施工图和设备技术说明书，国家现行技术施工验收规范；以及施工过程中主管部门审批的修改、调整文件等。

从国外引进新技术或成套设备以及中外合资建设项目（工程），还应按照签订的合同和国外提出的设计文件等资料进行验收。

三、竣工验收项目（工程）必须具备的条件：1、生产性项目和辅助性公用设施，已按设计要求建完，能满足生产使用；2、主要工艺设备配套设施经联动负荷试车合格，已形成生产能力，能够生产出设计文件所规定的产品；3、必要的生活设施已按设计要求建成；4、生产准备工作能适应投产的需要；5、环境保护设施、劳动安全卫生设施、消防设施已按设计要求与主体同时建成使用。

非生产性项目可参照上述条件执行。

属下列情况的建设项目（工程），也应及时办理竣工验收：1、建设项目（工程）基本符合竣工验收标准，只是零星土建工程和少数非主要设备未按设计规定的内容全部建成，但不影响正常生产，验收时应确定剩余工程解决办法；2、有的项目虽按设计要求建完，投产初期一时未能达到设计所规定的能力；3、建设项目或单项工程，已形成部分生产能力或实际上已经使用，近期又不可能按原设计规模续建的，经原批准部门批准可按缩小规模办理验收；4、分期建设，分期受益的建设项目，按主管部门批准的分期建设计划进行验收；5、国外引进设备项目，按合同规定完成负荷调试，设备考核合格后，应进行验收。

四、竣工验收必须具备的文件资料。

1、竣工图。

可按国家建委（1982）建发施字50号文件《关于编制基本建设工程竣图的几项暂行规定》整理编制。

（一）编制竣工图的范围、内容竣工图编制范围：在《关于编制基本建设工程竣工图的几项暂行规定》第二条规定：“各项新建、扩建、改建、迁建的基本建设项目都要编制竣工图。

特别是建设项目中的基础、地下建筑、管线、结构、井巷、峒室、桥梁、隧道、港口、水坝以及设备安装等工程，都要编制竣工图。

”要求所有上述规定范围内的工程项目都要编制竣工图，特别是工程的隐蔽部位要重点做好竣工图的编制工作。

竣工图编制基本内容：由以下两方面组成：即总体方面和专业方面。

总体方面1、项目总平面布置图、位置图及地形图；2、设计图总目录；3、设计总说明；4、总体工程图；5、各单项工程图。

各专业方面：包括土建工程(含建筑、结构)竣工图；给排水工程竣工图；电力、照明电气和弱电(包括通讯、避雷、接地、电视等)工程竣工图；暖通工程(包括采暖、通风、空调)竣工图；煤气(以及氧气、乙炔气、蒸气、压缩空气等等)工程竣工图；设备及工艺流程竣工图。

具体内容如下：1、建筑工程竣工图图纸目录；设计说明；屋面、楼面、地面(含地下室工程)、分层平面图；立面图；剖面图；门窗图；楼梯间、电梯间、电梯井道的平面和剖面详图；电梯机房平、剖面图；地下部分的防水防潮图，外墙伸缩缝防水图；阳台、雨篷、挑沿及其它建筑大样图：专业性特强的建筑图(如声学、光学、热学、抗震、防辐射等)；总体工程中的道路、铁路、围墙、大小堤岸、码头、闸门、桥梁，各种动力管、路、线、网的沟、坑、井、支架等地上和地下的建筑图；属于建筑工程的金属构件、钢筋混凝土的零星构件图。

2、结构工程竣工图图纸目录；设计说明；基础平、剖面及结点大样图；屋面、楼面、地面(含地下室工程)分层结构平面布置图；柱详图，包括模板图、配筋图、剖面团结点大样图；各层结构布置中的梁、板详图，包括模板固、配筋图、剖面图、节点大样图；工业厂房屋盖结构中的架、梁、板、支撑平面布置及大样图。

吊车梁、吊车轨道及与柱结点大样图；楼梯间、电梯间、电梯井道结构平面、剖面结点大样图；电梯机房结构平、剖面图。
