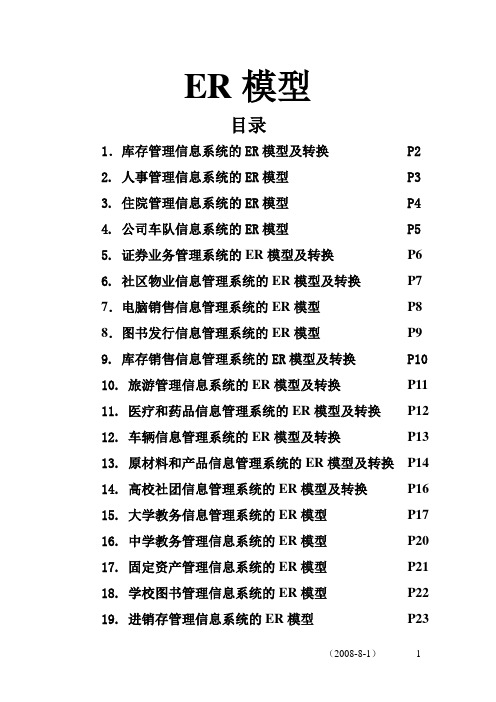

ER模型目录1．库存管理信息系统的ER模型及转换P22. 人事管理信息系统的ER模型P33. 住院管理信息系统的ER模型P44. 公司车队信息系统的ER模型P55. 证券业务管理系统的ER模型及转换P66. 社区物业信息管理系统的ER模型及转换P7 7．电脑销售信息管理系统的ER模型P8 8．图书发行信息管理系统的ER模型P99. 库存销售信息管理系统的ER模型及转换P1010. 旅游管理信息系统的ER模型及转换P1111. 医疗和药品信息管理系统的ER模型及转换P1212. 车辆信息管理系统的ER模型及转换P1313. 原材料和产品信息管理系统的ER模型及转换P1414. 高校社团信息管理系统的ER模型及转换P1615. 大学教务信息管理系统的ER模型P1716. 中学教务管理信息系统的ER模型P2017. 固定资产管理信息系统的ER模型P2118. 学校图书管理信息系统的ER模型P2219. 进销存管理信息系统的ER模型P231．库存管理信息系统的ER模型及转换某物资供应公司设计了库存管理信息系统，对货物的库存、销售等业务活动进行管理。
其ER图如图1所示。
图1 库存管理信息系统的ER图该ER图有7个实体类型，其结构如下：货物（货物代码，型号，名称，形态，最低库存量，最高库存量）采购员（采购员号，姓名，性别，业绩）供应商（供应商号，名称，地址）销售员（销售员号，姓名，性别，业绩）客户（客户号，名称，地址，账号，税号，联系人）仓位（仓位号，名称，地址，负责人）报损单（报损号，数量，日期，经手人）实体间联系类型有6个，其中1个1:N联系，1个M:N联系，4个M:N:P联系。
其中联系的属性如下。
入库（入库单号，日期，数量，经手人）出库（出库单号，日期，数量，经手人）存储（存储量，日期）定单（定单号，数量，价格，日期）采购（采购单号，数量，价格，日期）根据转换算法，ER图中有7个实体类型，可转换成7个关系模式，另外ER图中有1个M:N联系和4个M:N:P联系，也将转换成5个关系模式。
数据库设计中的关系图模型与ER图模型在数据库设计中，关系图模型与实体关系(ER)图模型是两种常用的数据建模方法。
关系图模型使用关系型数据表来表示实体间的联系，而ER图模型使用实体、联系和属性的图形符号表示。
本文将深入探讨这两种模型，并比较它们的特点和适用场景。
1. 关系图模型关系图模型是基于关系代数原理的一种数据建模方法。
在关系图模型中，数据存储在表中，每个表代表一个实体类，而实体类的属性则对应着表中的列。
关系图模型使用外键来表示实体之间的联系，外键是指一个表中的列引用了另一个表的主键。
通过使用关联关系，可以将多个表连接在一起，形成更复杂的数据模型。
优点：1. 结构简单直观：关系图模型使用表格形式表示数据，易于理解和使用。
2. 灵活性高：关系图模型允许在表之间建立复杂的关联关系，方便扩展和修改数据库模型。
3. 数据一致性强：关系图模型通过外键关系确保数据的完整性和一致性。
缺点：1. 难以处理复杂关系：对于多对多关系、继承关系等复杂的数据模型，关系图模型的表格形式可能不够灵活。
2. 性能受限：关系图模型在处理大规模数据集和复杂查询时性能可能受到影响。
适用场景：关系图模型适用于简单的数据模型，例如商店库存管理系统、学生信息管理系统等。
这些系统的数据结构相对简单，关系图模型足以满足其需要。
2. 实体关系(ER)图模型实体关系(ER)图模型在数据库设计中应用广泛。
ER图模型使用图形符号来表示实体、联系和属性之间的关系。
其中，实体代表一种具体的事物，联系表示不同实体之间的关系，属性则是实体和联系的特征或描述。
优点：1. 可视化直观：ER图模型使用图形符号表示实体、联系和属性之间的关系，直观易懂。
2. 表达能力强：ER图模型能够准确地表达实体之间的各种关系，如一对一、一对多、多对多等。
3. 数据结构灵活：ER图模型可以灵活地应对复杂的数据结构，如继承关系、嵌套关系等。
缺点：1. 抽象性强：ER图模型相对于关系图模型较为抽象，需要一定的学习成本。
7、一个图书馆借阅管理数据库要求提供下述服务：（１）可随时查询书库中现有书籍的品种、数量与存放位置。
所有各类书籍均可由书号惟一标识。
（２）可随时查询书籍借还情况，包括借书人单位、姓名、借书证号、借书日期和还书日期。
我们约定：任何人可借多种书，任何一种书可为多个人所借，借书证号具有惟一性。
（３）当需要时，可通过数据库中保存的出版社的电报编号、电话、邮编及地址等信息下相应出版社增购有关书籍。
我们约定，一个出版社可出版多种书籍，同一本书仅为一个出版社出版，出版社名具有惟一性。
根据以上情况和假设，试作如下设计：（１）构造满足需求的Ｅ-Ｒ图。
（２）转换为等价的关系模式结构。
答：（１）满足上述需求的Ｅ-Ｒ图如图11所示。
（２）转换为等价的关系模式结构如下：借书人（借书证号，姓名，单位）图书（书号，书名，数量，位置，出版社名）出版社（出版社名，电报编号，电话可，邮编，地址）借阅（借书证号，书号，借书日期，还书日期）8、工厂（包括厂名和厂长名）需建立一个管理数据库存储以下信息：（１）一个工厂内有多个车间，每个车间有车间号、车间主任姓名、地址和电话。
（２）一个车间有多个工人，每个工人有职工号、姓名、年龄、性别和工种。
（３）一个车间生产多种产品，产品有产品号和价格。
（４）一个车间生产多种零件，一个零件也可能为多个车间制造。
零件有零件号、重量和价格。
（５）一个产品由多种零件组成，一种零件也可装配出多种产品。
（６）产品与零件均存入仓库中。
（７）厂内有多个仓库，仓库有仓库号、仓库主任姓名和电话。
试：（１）画出该系统的Ｅ-Ｒ图。
（２）给出相应的关系模式。
（３）画出该系统的层次模式图。
答：（１）该系统的Ｅ-Ｒ图如图12所示。
各实体的属性为：工厂：厂名、厂长姓名车间：车间号、车间主任姓名、地址、电话工人：职工号、姓名、年龄、性别、工种仓库：仓库号、仓库主任姓名、电话零件：零件号、重量、价格产品：产品号、价格（２）相应的关系模式如下：工厂（厂名、厂长姓名）车间（车间号、车间主任姓名、地址、电话、厂名）工人（职工号、姓名、年龄、性别、工种、车间号）仓库（仓库号、仓库主任姓名、电话、长名）产品（产品号、价格、车间号、仓库号）零件（零件号、重量、价格、仓库号）制造（车间号、零件号）（３）该系统的层次模型图如图13所示。
图书馆管理系统一、系统概述1.1系统开发背景和意义图书管理是高校内每一个系部或院部都必须切实面对的工作，人工方式管理图书资料方式存在着许多缺点，如效率低、保密性差且较为繁琐。
另外，随着图书资料数量的增加，其工作量也将大大增加，这必将增加图书资料管理者的工作量和劳动强度，这将给图书资料信息的查找、更新和维护都带来了很多困难。
随着科学技术的不断提高，计算机为基础的信息管理方法必然取代这种传统的人工管理方法。
图书管理作为计算机应用的一个分支，有着手工管理无法比拟的优点，如检索迅速、查找方便、可靠性高、存储量大、保密性好、寿命长、成本低等。
这些优点能够极大地提高图书管理的效率。
因此，开发一套能够为用户提供充足的信息和快捷的查询手段的图书管理系统，是非常必要的。
1.2系统开发环境本系统为图书馆管理系统，采用C++ Builder 作为系统开发工具，SQL Server 2000作为数据库工具。
本系统的主要功能为图书信息和读者信息查询以及图书借阅和图书归还。
登录账号为1，密码为空。
其它登录账号和密码详见数据库表“用户清单”。
图书管理系统是典型的信息管理系统,其开发主要包括后台数据库的建立和维护以及前端应用程序的开发两个方面。
对于前者要求建立起数据一致性和完整性强、数据安全性好的库。
而对于后者则要求应用程序功能完备,易使用等特点。
因此我们结合开入式图书馆的要求，对SQL Server2000数据库管理系统、C++ Builder应用程序设计进行了较深入的学习和应用，主要完成对图书管理系统的需求分析、功能模块划分、数据库模式分析，并由此设计了数据库结构和应用程序。
系统运行结果证明，本文所设计的图书管理系统可以基本满足查询和借阅的需要。
二、系统功能需求分析需求结构说明：图书馆管理系统的功能目标分成三块：读者信息管理，图书信息管理，图书流通管理，其中图书流通管理下设两个分功能，即图书借阅和图书归还。
下面我们对上面的需求结构图的四部分功能进行展开。
7、一个图书馆借阅管理数据库要求提供下述服务：（１）可随时查询书库中现有书籍的品种、数量与存放位置。
所有各类书籍均可由书号惟一标识。
（２）可随时查询书籍借还情况，包括借书人单位、姓名、借书证号、借书日期和还书日期。
我们约定：任何人可借多种书，任何一种书可为多个人所借，借书证号具有惟一性。
（３）当需要时，可通过数据库中保存的出版社的电报编号、电话、邮编及地址等信息下相应出版社增购有关书籍。
我们约定，一个出版社可出版多种书籍，同一本书仅为一个出版社出版，出版社名具有惟一性。
根据以上情况和假设，试作如下设计：（１）构造满足需求的Ｅ-Ｒ图。
（２）转换为等价的关系模式结构。
答：（１）满足上述需求的Ｅ-Ｒ图如图11所示。
（２）转换为等价的关系模式结构如下：借书人（借书证号，姓名，单位）图书（书号，书名，数量，位置，出版社名）出版社（出版社名，电报编号，电话可，邮编，地址）借阅（借书证号，书号，借书日期，还书日期）8、工厂（包括厂名和厂长名）需建立一个管理数据库存储以下信息：（１）一个工厂内有多个车间，每个车间有车间号、车间主任姓名、地址和电话。
（２）一个车间有多个工人，每个工人有职工号、姓名、年龄、性别和工种。
（３）一个车间生产多种产品，产品有产品号和价格。
（４）一个车间生产多种零件，一个零件也可能为多个车间制造。
零件有零件号、重量和价格。
（５）一个产品由多种零件组成，一种零件也可装配出多种产品。
（６）产品与零件均存入仓库中。
（７）厂内有多个仓库，仓库有仓库号、仓库主任姓名和电话。
试：（１）画出该系统的Ｅ-Ｒ图。
（２）给出相应的关系模式。
（３）画出该系统的层次模式图。
答：（１）该系统的Ｅ-Ｒ图如图12所示。
