图书馆数据流图公司内部档案编码：[OPPTR-OPPT28-OPPTL98-OPPNN08]
图书馆数据流图图书馆管理系统数据流图：
顶层图
一层图
P1的分解
P2的分解
的分解
P3的分解
ER图：
此图存在诸多不足，如读者和图书的关联应该是多对多，或者将借书单与图书关联，而图书管理员与读者借书规则和图书借阅期限不应建立关联。
或（用visio完成DFD）：DFD总观：
图书馆管理系统顶层进程：
将图书馆的业务综合作成一个图书馆管理系统，对图书馆的进行综合管理
图书馆管理系统第一层：
图书馆管理系统展开为：
P1 借书证管理系统，来管理图书证、IC卡、临时证、馆际互借证、校外团体证、联合体借阅证。
将读者资料录入数据库中。
P2 离校注销系统，来管理读者离开学校时自动判断是否有书未还，并做相应处罚，注销读者资料。
P3 图书借阅系统，来总管图书借阅、续借、预约、催还、违规处罚、新增书目的录入等。
P1 借书证管理系统展开为：
办理新证主要管理新读者资料的入库
挂失管理主要管理读者借书证的挂失,并将起标记在读者资料上,在此期间读者不能借书.
P3 图书借阅系统展开为:
图书管理系统管理图书资料入库及读者对图书的查询请求.
借书管理管理读者借阅书籍.并登记入库.
续借管理管理读者的续借请求.
预约管理管理读者的预约请求
处罚管理管理逾期时生成罚款单,遗失时纪录赔偿金额.
催还管理管理有预约请求的图书的催还.
借书管理展开为:
P3.2.1 状态认证对提出借书请求的读者进行身份及状态认证,判断其能否借书.
P3.2.2 出借管理对出借图书进行管理,将出借信息纪录.。

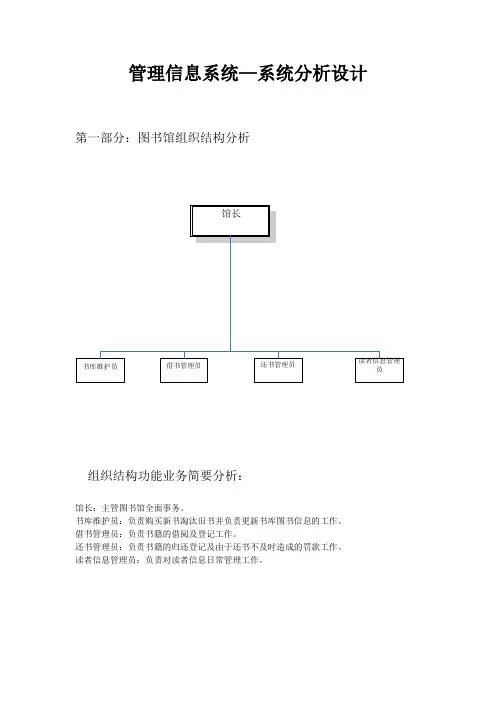

管理信息系统—系统分析设计第一部分：图书馆组织结构分析
组织结构功能业务简要分析：
馆长：主管图书馆全面事务。
书库维护员：负责购买新书淘汰旧书并负责更新书库图书信息的工作。
借书管理员：负责书籍的借阅及登记工作。
还书管理员：负责书籍的归还登记及由于还书不及时造成的罚款工作。
读者信息管理员：负责对读者信息日常管理工作。
第二部分：业务流程图：
第三部分：数据流程图：图书馆第0层数据流程图：
图书馆第1层数据流程图：
图书馆第2层数据流程图：。
图书馆管理系统1)检索速度慢、效率低因为图书馆的藏书种类多、数量多，将藏书准确地分门别类，快速检索，手工进行非常困难往往是终于查到了二伟的信息，馆中没有此书或已被别人借走。
图书馆的规模越大，这个问题越突出。
2)借书、还书工作量大借书、还书频率越大，说明图书馆的作用越大，然而随之而来的大量的借书、还书登记、实存图书的更新以及借出图书超期、遗失等的处理，其工作量之大，往往是人工操作所难以胜任的。
而且经常会出现这样那样的差错。
3)图书统计工作难、藏书更新不能及时完成。
图书馆的图书应根据科学技术的发展和教学工作的需要及时添加和更新，然而由于藏书数量及图书种类越来越多，加上自然损耗，人为破坏，使图书的统计工作难以及时完成，藏书的更新也就很难有针对性地进行，藏书的知识结构得不到良好地控制。
我校也是一所发展中的高校，近儿年的发展速度很快，图书馆的规模和藏书数量也不断的扩大，为了解决海量图书的管理问题，改变传统的管理方式也是迫在眉睫了。
图书馆借书流程1、图书管理员1录入图书清单并保存图书信息2、读者根据自己列出的带借书清单，查看图书借阅状态，并得到图书索引表3、图书管理员2扫描一卡通查看读者信息，得到读者已借图书清单，并审核借书权限若是有效权限单，则进行接触操作并更新读者与图书信息若是无效权限单，则返给读者已下是业务流程图图书馆管理系统数据流程图及数据字典一．图书采编系统流程图图书采编系统流程图数据流编号：D01数据流名称：图书采编信息简述：图书采编信息数据流来源：图书购买后，由图书馆采编人员整理后，输入计算机数据流去向：采编管理模块。
图书采编信息将采编数据存入数据库（图书表）数据流组成：图书编码，图书类别，书名，作者，出版社，出版日期，单价，购买数量数据流量：300本/日高峰流量：800本/日二．图书管理系统零层数据流程图图书管理系统零层数据流程图三．图书借阅系统数据流程图图书借阅系统数据流程图数据流编号：D02数据流名称：借书借阅简述：借书证数据流来源：用户将借书证交给借书员，借书员经过审查后将相关信息输入计算机数据流去向：P2_11检查读者身份数据流组成：借阅日期+书名+读者账号+读者姓名+借阅数量等数据流量：800个/日高峰流量：3000个/日数据流编号：D03数据流名称：填写借阅记录简述：填入借阅表的记录数据流来源：P2_13检查合格的借阅图书信息录入到借阅库中数据流去向：借阅库数据流组成：借阅号+借阅日期+书名+图书编码+读者姓名+读者账号+还书日期+借阅数量+状态等数据流编号：D04数据流名称：借阅修改在库简述：修改的借阅记录数据流来源：P2_13将借阅的图书的记录录入到图书库数据流去向：图书库数据流组成：借阅号+借阅日期+书名+图书编码+读者姓名+读者账号+还书日期+借阅数量+状态等数据流编号：D15数据流名称：还书记录简述：所还图书进行入库记录数据流来源：图书馆管理板块数据流去向：图书馆归还处理模块数据流组成：图书编号+图书名+借阅证号等数据流编号：D16数据流名称：填写归还记录简述：管理员填写归还图书馆的图书记录数据流来源：图书馆归还处理模块数据流去向：读者库模块数据流组成：图书编号+图书名+管理员编号+日期等数据流编号：D17数据流名称：归还修改在库数量简述：图书归还后该书在读者库的记录数据流来源：图书馆归还处理模块数据流去向：读者库模块数据流组成：图书编号+图书名+管理员编号+日期等四．图书维护系统数据流程图图书维护系统数据流程图数据流编号：D18数据流名称：图书维护需求简述：对目前读者库图书进行维护数据流来源：图书管理模块数据流去向：图书维护模块数据流组成：管理员编号+图书编号+图书名+条形码号+出版社+出版日期+入库日期+作者+单价+数量等数据流编号：D19数据流名称：库存图书统计简述：对目前读者库内存书进行统计数据流来源：图书管理模块数据流去向：图书维护模块数据流组成：图书编号+图书名+条形码号+出版社+出版日期+入库日期+作者+单价+数量等数据流编号： D20数据流名称：借阅情况统计简述：对目前外借的、不在读者库的图书进行统计数据流来源：图书管理模块数据流去向：图书维护模块数据流组成：图书编号+图书名+条形码号+出版社+出版日期+出库日期+作者+单价+数量+借阅证号等数据流编号：D21数据流名称：读者情况统计简述：对借阅者进行统计数据流来源：图书管理模块数据流去向：图书维护模块数据流组成：借阅证号+图书名+条形码号+出版社+出版日期+出库日期+作者+单价+数量+金额+借阅期限等五．图书馆查询系统流程图图书馆查询系统流程图数据流编号：D05数据流名称：图书检索要求简述：读者要求求得图书检索信息数据流来源：读者输入的检索要求数据流去向：图书库以及检索处理系统数据流组成：图书名+图书编号等数据流编号：D06数据流名称：图书检索结果简述：读者经过在检索系统终端输入检索信息后由检索系统返回的结果数据流来源：检索系统数据流去向：读者数据流组成：图书名+图书编号+图书索引号+图书所在的书架编号等六．读者管理系统数据流程图读者管理系统数据流程图数据流编号：D22数据流名称：读者登陆信息简述：图书管理员对读者登陆信息进行检查数据流来源：图书管理模块数据流去向：检查读者登陆模块数据流组成：管理员编号+借阅证号等数据流编号：D23数据流名称：读者信息简述：图书管理员对读者登陆信息进行记录数据流来源：检查读者登陆模块数据流去向：读者表数据流组成：借阅证号等数据流编号：D24数据流名称：读者查询简述：借阅管理员输入的读者登录信息数据流来源：借阅管理员数据流去向：读者登录检查系统数据流组成：读者姓名+读者编号等数据流编号：D25数据流名称：读者查询结果简述：登录系统在检查读者输入的读者信息后返回个借阅管理员的结果数据流来源：登录系统数据流去向：借阅管理员数据流组成：读者姓名+编号等七．电子读物系统数据流程图电子读物系统数据流程图数据流编号：D13数据流名称：电子读物查询要求简述：读者需要查询的图书信息数据流来源：读者数据流去向：电子读物处理模块数据流组成：图书编号+图书名+出版社等数据流编号：D14数据流名称：电子读物查询结果简述：电子读物处理模块对读者输入的反馈数据流来源：电子读物处理模块数据流去向：读者数据流组成：图书内容+图书所在网站超连接等八．图书馆管理系统数据流程图图书馆管理信息系统1层数据流程图。
图书管理系统数据流程图1.1 系统分析1.1.1 图书馆管理信息系统的基本任务该“图书馆管理信息系统”是一个具有万人以上的员工，并地理位置分布在大型企的图书馆理系统，图书馆藏书 100 多万册，每天的借阅量近万册。
在手工操作方式下，图书的编目和借阅等的工作量大，准确性低且不易修改维护，读者借书只能到图书馆手工方式查找书目，不能满足借阅需求。
需要建立一套网络化的电子图书馆信息系统。
该图书馆管理信息系统服务对象有两部分人：注册用户和一般读者。
一般读者经注册后成为注册用户，注册用户可以在图书馆借阅图书，其他人员只可查阅图书目录，但不能借阅图书。
系统同时考虑提供电子读物服务，目前只提供电子读物的目录查询服务，不久的将来将提供电子读物全文服务。
用户可通过网络方式访问读图书馆管理信息系统。
1.1.2 系统内部人员结构、组织及用户情况分析为了对系统有一个全貌性的了解，首先要对系统内部人员结构、组织及用户情况有所了解。
图书馆系统的组织结构如图 1 － 1 所示。
图 1 － 1 图书馆管理信息系统的组织结构图书馆由馆长负责全面工作，下设办公室、财务室、采编室、学术论文室、图书借阅室、电子阅览室、期刊阅览室和技术支持室。
各部门的业务职责如下。
办公室：办公室协助馆长负责日常工作，了解客户需求，制定采购计划。
财务室：财务室负责财务方面的工作。
采编室：采编室负责图书的采购，入库和图书编目，编目后的图书粘贴标签，并送图书借阅室上架。
学术论文室：负责学术论文的收集整理。
图书借阅室：提供对读者的书目查询服务和图书借阅服务。
电子阅览室：收集整理电子读物，准备提供电子读物的借阅服务，目前可以提供目录查询和借阅。
期刊阅览室：负责情况的收集整理和借阅。
技术支持室：负责对图书馆的网络和计算机系统提供技术支持。
1.1.3 系统业务流程分析系统的业务室系统要达到的业务目标，业务流程分析是系统分析的基础环节。
图书馆管理信息系统的业务流程如图 1 － 2 所示。
图书管理系统数据流程图1.1 系统分析1.1.1 图书馆管理信息系统的基本任务该“图书馆管理信息系统”是一个具有万人以上的员工，并地理位置分布在大型企的图书馆理系统，图书馆藏书100 多万册，每天的借阅量近万册。
在手工操作方式下，图书的编目和借阅等的工作量大，准确性低且不易修改维护，读者借书只能到图书馆手工方式查找书目，不能满足借阅需求。
需要建立一套网络化的电子图书馆信息系统。
该图书馆管理信息系统服务对象有两部份人：注册用户和普通读者。
普通读者经注册后成为注册用户，注册用户可以在图书馆借阅图书，其他人员只可查阅图书目录，但不能借阅图书。
系统同时考虑提供电子读物服务，目前只提供电子读物的目录查询服务，不久的将来将提供电子读物全文服务。
用户可通过网络方式访问读图书馆管理信息系统。
1.1.2 系统内部人员结构、组织及用户情况分析为了对系统有一个全貌性的了解，首先要对系统内部人员结构、组织及用户情况有所了解。
图书馆系统的组织结构如图 1 － 1 所示。
图 1 － 1 图书馆管理信息系统的组织结构图书馆由馆长负责全面工作，下设办公室、财务室、采编室、学术论文室、图书借阅室、电子阅览室、期刊阅览室和技术支持室。
各部门的业务职责如下。
办公室：办公室协助馆长负责日常工作，了解客户需求，制定采购计划。
财务室：财务室负责财务方面的工作。
采编室：采编室负责图书的采购，入库和图书编目，编目后的图书粘贴标签，并送图书借阅室上架。
学术论文室：负责学术论文的采集整理。
图书借阅室：提供对读者的书目查询服务和图书借阅服务。
电子阅览室：采集整理电子读物，准备提供电子读物的借阅服务，目前可以提供目录查询和借阅。
期刊阅览室：负责情况的采集整理和借阅。
技术支持室：负责对图书馆的网络和计算机系统提供技术支持。
1.1.3系统业务流程分析系统的业务室系统要达到的业务目标，业务流程分析是系统分析的基础环节。
图书馆管理信息系统的业务流程如图1 －2 所示。

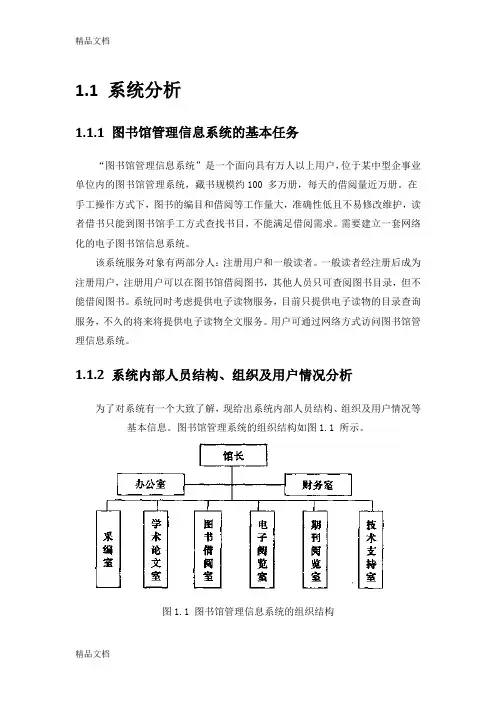

1.1 系统分析1.1.1 图书馆管理信息系统的基本任务“图书馆管理信息系统”是一个面向具有万人以上用户，位于某中型企事业单位内的图书馆管理系统，藏书规模约100 多万册，每天的借阅量近万册。
在手工操作方式下，图书的编目和借阅等工作量大，准确性低且不易修改维护，读者借书只能到图书馆手工方式查找书目，不能满足借阅需求。
需要建立一套网络化的电子图书馆信息系统。
该系统服务对象有两部分人：注册用户和一般读者。
一般读者经注册后成为注册用户，注册用户可以在图书馆借阅图书，其他人员只可查阅图书目录，但不能借阅图书。
系统同时考虑提供电子读物服务，目前只提供电子读物的目录查询服务，不久的将来将提供电子读物全文服务。
用户可通过网络方式访问图书馆管理信息系统。
1.1.2 系统内部人员结构、组织及用户情况分析为了对系统有一个大致了解，现给出系统内部人员结构、组织及用户情况等基本信息。
图书馆管理系统的组织结构如图1.1 所示。
图1.1 图书馆管理信息系统的组织结构图书馆由馆长负责全面工作，下设办公室、财务室、采编室、学术论文室、图书借阅室、电子阅览室、期刊阅览室和技术支持室。
各部门的业务职责如下。
办公室：办公室协助馆长负责日常工作，了解客户需求，制定采购计划。
财务室：财务室负责财务方面的工作。
采编室：采编室负责图书的采购，入库和图书编目，编目后的图书粘贴标签，并送图书借阅室上架。
学术论文室：负责学术论文的收集整理。
图书借阅室：提供对读者的书目查询服务和图书借阅服务。
电子阅览室：收集整理电子读物，准备提供电子读物的借阅服务，目前可以提供目录查询。
期刊阅览室：负责情况的收集整理和借阅。
技术支持室：负责对图书馆的网络和计算机系统提供技术支持。
1.1.3 系统业务流程分析系统的业务流程要达到的业务目标，业务流程分析是系统分析的基础环节。
图书馆管理信息系统的业务流程如图1.2所示。
图1.2 图书馆管理信息系统的业务流程通过业务流程调查，理清图书馆管理系统的主要业务和业务的流程。
１、1 系统分析1、1、1 图书馆管理信息系统的基本任务“图书馆管理信息系统”就是一个面向具有万人以上用户,位于某中型企事业单位内的图书馆管理系统,藏书规模约１0０多万册,每天的借阅量近万册。
在手工操作方式下,图书的编目与借阅等工作量大,准确性低且不易修改维护,读者借书只能到图书馆手工方式查找书目,不能满足借阅需求。
需要建立一套网络化的电子图书馆信息系统。
该系统服务对象有两部分人:注册用户与一般读者。
一般读者经注册后成为注册用户,注册用户可以在图书馆借阅图书,其她人员只可查阅图书目录,但不能借阅图书。
系统同时考虑提供电子读物服务,目前只提供电子读物的目录查询服务,不久的将来将提供电子读物全文服务。
用户可通过网络方式访问图书馆管理信息系统。
1、1、2 系统内部人员结构、组织及用户情况分析为了对系统有一个大致了解,现给出系统内部人员结构、组织及用户情况等基本信息。
图书馆管理系统的组织结构如图1.1 所示。
图1、1 图书馆管理信息系统的组织结构图书馆由馆长负责全面工作,下设办公室、财务室、采编室、学术论文室、图书借阅室、电子阅览室、期刊阅览室与技术支持室。
各部门的业务职责如下。
办公室:办公室协助馆长负责日常工作,了解客户需求,制定采购计划。
财务室:财务室负责财务方面的工作。
采编室:采编室负责图书的采购,入库与图书编目,编目后的图书粘贴标签,并送图书借阅室上架。
学术论文室:负责学术论文的收集整理。
图书借阅室:提供对读者的书目查询服务与图书借阅服务。
电子阅览室:收集整理电子读物,准备提供电子读物的借阅服务,目前可以提供目录查询。
期刊阅览室:负责情况的收集整理与借阅。
技术支持室:负责对图书馆的网络与计算机系统提供技术支持。
1.1.３系统业务流程分析系统的业务流程要达到的业务目标,业务流程分析就是系统分析的基础环节。
图书馆管理信息系统的业务流程如图1.２所示。
图1、2 图书馆管理信息系统的业务流程通过业务流程调查,理清图书馆管理系统的主要业务与业务的流程。
图书馆管理系统开发设计方案1需求分析1.1目前图书馆管理系统存在问题1)检索速度慢、效率低因为图书馆的藏书种类多、数量多, 将藏书准确地分门别类, 快速检索, 手工进行非常困难往往是终于查到了二伟的信息, 馆中没有此书或已被别人借走。
图书馆的规模越大, 这个问题越突出。
2)借书、还书工作量大借书、还书频率越大, 说明图书馆的作用越大, 然而随之而来的大量的借书、还书登记、实存图书的更新以及借出图书超期、遗失等的处理, 其工作量之大, 往往是人工操作所难以胜任的。
而且经常会出现这样那样的差错。
3)图书统计工作难、藏书更新不能及时完成。
图书馆的图书应根据科学技术的发展和教学工作的需要及时添加和更新, 然而由于藏书数量及图书种类越来越多, 加上自然损耗, 人为破坏, 使图书的统计工作难以及时完成, 藏书的更新也就很难有针对性地进行, 藏书的知识结构得不到良好地控制。
我校也是一所发展中的高校, 近儿年的发展速度很快, 图书馆的规模和藏书数量也不断的扩大, 为了解决海量图书的管理问题, 改变传统的管理方式也是迫在眉睫了。
1.2系统目标1.3本系统主要实现对图书馆的信息进行管理, 图书馆的正常运营中总是面对大量的读者信息, 图书信息以及两者相互作用产生的借书信息, 因此要对读者资源, 图书资源, 借书信息进行管理。
本系统的开发就是在于提高图书管理的工作效率, 加强图书馆的管理。
1.4图书馆管理系统是图书馆管理工作中不可缺少的部分,它的内容对于图书馆的管理者和使用者来说都至关重要,所以图书管理系统应该能够为管理者或读者提供充足的信息和快捷的数据处理手段。
但一直以来人们使用传统人工的方式进行图书管理和借阅管理, 这种管理方式存在着许多缺点,如:效率低、易忘记、保密性差,另外时间一长,将产生大量的文件和数据,这对于查找、更新和维护都带来了不少的困难。
随着科学技术的不断提高,计算机科学日渐成熟,其强大的功能已为人们深刻认识,它已进入人类社会的各个领域并发挥着越来越重要的作用。
题目：图书馆管理系统一、系统功能：为了以便图书馆管理人员对图书借阅、归还等提供轻松快捷管理方式，同步也以便广大读者顾客可以随时随处对图书进行续借，查询。
实现人力与设备费用节约；解决速度提高；管理信息服务改进；人员工作效率提高。
既有图书管理系统分为图书采购、图书编目、图书借阅、信息检索四某些，统各某些既互相独立，又能进行各某些之间数据调用。
1）图书采购子系统重要功能是采购新图书。
图书采购子系统重要由数据解决、采购清单、图书信息录入构成。
2)图书编目时系统自动调用采访子系统数据及所购图书数据，图书编目完毕后，可将数据交送到编目主库及借阅子系统进行图书借阅。
图书编目子系统大体有图书编目、记录打印、数据维护几某些构成。
3）图书借阅是用来记录图书借还信息，必须有书有证才干进行图书借还，借阅子系统中图书数据来自编目子系统。
4）信息检索，顾客可以运用该系统，检索到图书馆馆藏书目、读者基本信息、读者借书、预约到书、超期读者、罚款记录、最新图书、借阅频率最高图书信息。
二、 数据图：第一层数据流图图书馆管理系统学生管理员供货商订货报表管理员信息检验错误 检验错误借书证查询结果操作确认第二层数据流图学生借阅图书学生还书过学生查询书籍查询成果增删改数据流图三、数据字典：1）数据源点及汇点描述：1．名称：学生简要描述：借书、还书、查询及登记注册关于数据流：借书证；所借课本2.名称：当前日期简要描述：当天日期关于数据流：年月日加工2）逻辑词条描述：1.加工名：检查能否借书加工编号：１简要描述：检查学生身份、图书与否入库、读者还能借多少书以此鉴定读者与否能借书输入数据流：借书证；所借课本，学生信息，图书信息，图书借阅量，日期输出数据流：借书错误信息，借书信息加工逻辑： IF 借书证未登记入库 THEN发出“借书错误”ELSE IF 图书未登记入库 THEN发出“借书错误”ELSE IF 读者已借图书和现借图书多于限制数Ｎ THEN发出“借书错误”ELSE IF 读者已借图书中有超期 THEN发出“借书错误”ELSE 发出“借书信息”ENDIFENDIFENDIFENDIF2.加工名：添加借阅记录加工编号：2简要描述：将“借书信息”登记到“借阅记录”中，完毕后将课本递交读者输入数据流：借书信息，日期输出数据流：图书借阅记录，图书加工逻辑：将借书信息及日期写入图书借阅记录；将图书递交读者3）数据流名词条描述：1.数据流名：借书证阐明：用以携带学生唯一辨认标记数据流来源：学生信息数据流去向：检查能否借书数据流构成：学生＝借书证号+姓名+专业+性别+出生日期+照片+借书数量借书证号＝“”..“” varchar姓名＝2—24 varchar专业＝2—24 varchar性别=＝1 int出生日期=datetime照片=Image借书数量=int2.数据流名：图书阐明：记录图书重要有关信息数据流来源：学生数据流去向：检查能否借书数据流构成：图书＝ISBN＋书名＋作者＋出版社＋价格＋复本量＋库存量书号＝“”..“” varchar书名＝2—24 varchar作者＝2—24 varchar出版社＝2—24 varchar价格＝“000.01”..“999.99”float复本量=int库存量＝int3.数据流名：检查错误阐明：用于批示学生借书错误信息数据流来源：借书检查数据流去向：学生数据流构成：检查错误＝2—40 varchar4.数据流名：借书信息阐明：用于传递读者号和图书号数据流来源：借书检查数据流去向：借书记录数据流构成：借书信息＝借书证号+ISBN+索书号+借书时间。
图书管理系统需求分析—功能流程图一、功能结构图系统管理员身份认证信息 图书管理信息 借阅者 借阅者超时管理信息 管理信息借 图书 图 书目 借阅者 阅 借 借阅者 超时罚款 超时 借阅 图书信息表 信息 书 信息 信息表 者 阅者 分类 信息表 罚款 信息表 表 信息表 信息表 信息表 信息表 信息表二、各模块功能说明系统管理员系统分为4个模块：系统管理员身份认证模块、图书管理模块、借阅者管理模块和借阅超时管理模块。
（一）管理员身份认证① 接口描述：输入系统管理员身份认证信息② 模块功能：通过检验认证信息允许系统管理员进入系统管理员系统管理③ 过程陈述：将输入的管理员身份认证信息与管理员信息表中的信息惊喜对照，若管理员 编号、姓名和密码中的任意一项与信息管理员信息表中的信息不符合则认为 系统管理员管理系统 图书管理 借阅者管理 借阅超时管理身份认证 图书查看 图书删除 图书修改 借阅者查看 借阅者修改 借阅者删除 借阅超时查看 借阅超时修改输入有误，身份不通过，要求重新输入；只有三者都相同才能通过身份认证进入系统。
④约束：最多只允许系统管理员输入三次，若三次都有误，则认定该输入者为非法管理员，不允许其再输入。
（二）借阅者管理模块①接口描述：输出借阅者管理信息②模块功能：对借阅者信息|借阅者分类信息执行修改、查看和删除操作③过程陈述：输入借阅者编号，打开借阅者信息表可修改、查看和删除表中的信息，并将修改后的信息保存到借阅者信息表中，执行删除操作则需对借阅者分类信息表中的信息进行修改；输入借阅者职务/班次，可打开借阅者分类信息表，可修改、查看和删除表中的信息，并将修改后的信息保存到借阅者分类信息表中。
④约束：借阅者可分为学生和教师两类，以职务/班次为关键字进行索引。
（三）图书管理模块①接口描述：输出图书管理信息②模块功能：对图书信息|书目信息执行修改、查看和删除操作③过程陈述：输入图书编号，打开图书信息表可修改、查看和删除表中的信息，并将修改后的信息保存到图书信息表中，执行删除操作则需对书目信息表中的信息进行修改；输入图书名|图书类名，可打开书目信息表，可修改、查看和删除表中的信息，并将修改后的信息保存到书目信息表中。
以我给的标题写原创文档，最低1200字，要求以Markdown文本格式输出，不要带图片和AI、人工智能、Markdown、GPT等关键词，标题为：图书借阅管理系统的数据流图# 图书借阅管理系统的数据流图数据流图（Data Flow Diagram，简称DFD）是一种描述系统功能的图形表示法。
图书借阅管理系统是图书馆管理中不可或缺的一环，它涉及到图书的借阅、归还、管理等方面。
通过数据流图，我们可以清晰地描述系统中各个子系统之间的数据流动，有助于更好地理解系统的运行流程和数据传递。
### 一、系统概述图书借阅管理系统主要包括图书馆管理员、读者和图书三个主要功能模块。
管理员负责图书的管理、借阅和归还，读者可以查询图书信息、借阅和归还图书，图书则包括了图书的基本信息和库存状态。
### 二、数据流图设计#### 1. 数据流图的符号说明- 箭头：表示数据的流向，从一个处理过程流向另一个处理过程或数据存储。
- 矩形框：表示数据的处理过程。
- 圆角矩形框：表示数据存储。
- 椭圆：表示外部实体，如用户或外部系统。
#### 2. 主要数据流程##### 2.1 图书馆管理员功能- 管理员登录：管理员通过输入用户名和密码进行登录。
- 查询图书信息：管理员可以查询图书的详细信息。
- 借阅图书：管理员可以借阅图书给读者。
- 归还图书：管理员可以将读者归还的图书进行处理。
##### 2.2 读者功能- 查询图书信息：读者可以通过系统查询图书的基本信息和在馆情况。
- 借阅图书：读者可以在系统中借阅所需的图书。
- 归还图书：读者可以将借阅的图书进行归还。
##### 2.3 图书功能- 图书信息更新：图书信息的更新会直接影响读者和管理员对图书的操作。
- 图书借阅状态更新：记录图书的借阅状态，包括借出和归还。
### 三、数据流图示例```plaintext外部实体 --> 管理员登录 --> 管理员管理员 --> 查询图书信息 --> 图书存储管理员 --> 借阅图书 --> 图书存储管理员 --> 归还图书 --> 图书存储外部实体 --> 查询图书信息 --> 图书存储外部实体 --> 借阅图书 --> 图书存储外部实体 --> 归还图书 --> 图书存储图书存储 --> 图书信息更新 --> 图书存储图书存储 --> 图书借阅状态更新 --> 图书存储```以上是图书借阅管理系统的简要数据流图设计，通过这种视觉化的方式可以更清晰地了解系统中各个部分之间的数据流动和关系。
1.1系统分析lo 1.1图书馆管理信息系统的基本任务“图书馆管理信息系统”是一个面向具有万人以上用户，位于某中型企事业单位内的图书馆管理系统，藏书规模约1多万册，每天的借阅量近万册。
在手工操作方式下，图书的编目和借阅等工作量大，准确性低且不易修改维护，读者借书只能到图书馆手工方式查找书目，不能满足借阅需求.需要建立一套网络化的电子图书馆信息系统。
该系统服务对象有两部分人：注册用户和一般读者。
一般读者经注册后成为注册用户，注册用户可以在图书馆借阅图书，其他人员只可查阅图书目录，但不能借阅图书。
系统同时考虑提供电子读物服务，目前只提供电子读物的目录查询服务，不久的将来将提供电子读物全文服务.用户可通过网络方式访问图书馆管理信息系统。
lo 1.2系统内部人员结构、组织及用户情况分析为了对系统有一个大致了解，现给出系统内部人员结构、组织及用户情况等基本信息。
图书馆管理系统的组织结构如图1。
1所示。
图1.1图书馆管理信息系统的组织结构图书馆由馆长负责全面工作，下设办公室、财务室、采编室、学术论文室、图书借阅室、电子阅览室、期刊阅览室和技术支持室。
各部门的业务职责如下.办公室：办公室协助馆长负责日常工作，了解客户需求，制定采购计划。
财务室：财务室负责财务方面的工作。
采编室：采编室负责图书的采购，入库和图书编目，编目后的图书粘贴标签,并送图书借阅室上架。
学术论文室：负责学术论文的收集整理。
图书借阅室：提供对读者的书目查询服务和图书借阅服务。
电子阅览室：收集整理电子读物，准备提供电子读物的借阅服务，目前可以提供目录查询。
期刊阅览室：负责情况的收集整理和借阅.技术支持室：负责对图书馆的网络和计算机系统提供技术支持。
lo 1.3系统业务流程分析系统的业务流程要达到的业务目标，业务流程分析是系统分析的基础环节。
图书馆管理信息系统的业务流程如图1。
2所示。
采购员X图1.2图书馆管理信息系统的业务流程通过业务流程调查，理清图书馆管理系统的主要业务和业务的流程。

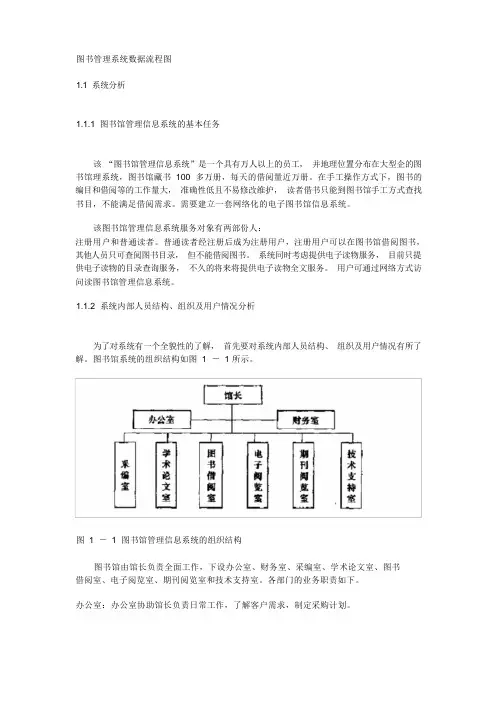

图书管理系统数据流程图2009-04-14 17:201.1 系统分析1.1.1 图书馆管理信息系统的基本任务该“图书馆管理信息系统”是一个具有万人以上的员工，并地理位置分布在大型企的图书馆理系统，图书馆藏书 100 多万册，每天的借阅量近万册。
在手工操作方式下，图书的编目和借阅等的工作量大，准确性低且不易修改维护，读者借书只能到图书馆手工方式查找书目，不能满足借阅需求。
需要建立一套网络化的电子图书馆信息系统。
该图书馆管理信息系统服务对象有两部分人：注册用户和一般读者。
一般读者经注册后成为注册用户，注册用户可以在图书馆借阅图书，其他人员只可查阅图书目录，但不能借阅图书。
系统同时考虑提供电子读物服务，目前只提供电子读物的目录查询服务，不久的将来将提供电子读物全文服务。
用户可通过网络方式访问读图书馆管理信息系统。
1.1.2 系统内部人员结构、组织及用户情况分析为了对系统有一个全貌性的了解，首先要对系统内部人员结构、组织及用户情况有所了解。
图书馆系统的组织结构如图 1 － 1 所示。
图 1 － 1 图书馆管理信息系统的组织结构图书馆由馆长负责全面工作，下设办公室、财务室、采编室、学术论文室、图书借阅室、电子阅览室、期刊阅览室和技术支持室。
各部门的业务职责如下。
办公室：办公室协助馆长负责日常工作，了解客户需求，制定采购计划。
财务室：财务室负责财务方面的工作。
采编室：采编室负责图书的采购，入库和图书编目，编目后的图书粘贴标签，并送图书借阅室上架。
学术论文室：负责学术论文的收集整理。
图书借阅室：提供对读者的书目查询服务和图书借阅服务。
电子阅览室：收集整理电子读物，准备提供电子读物的借阅服务，目前可以提供目录查询和借阅。
期刊阅览室：负责情况的收集整理和借阅。
技术支持室：负责对图书馆的网络和计算机系统提供技术支持。
1.1.3 系统业务流程分析系统的业务室系统要达到的业务目标，业务流程分析是系统分析的基础环节。
图书馆管理信息系统的业务流程如图 1 － 2 所示。
学生图书馆管理员图书馆网站管
理系统
（LMWS ）
登录，发出操作请求信息反馈书籍、学生、借阅信息及相关的统计报表信息管理及维护
学生借阅信息查询用户名、密码续借
借阅信息库借阅信息记录
借阅信息记录书籍信息查询查询信息
预定预定请求预定信息记录
图书报表图书信息库图书信息记录
管理员
图书信息管理图书信息记录 学生信息库
学生报表
图书管理员新书登记图书信息记录
维护书籍基本
信息请求修改修改信息删除书籍学生读者信息检查学生信息库
检查学生违约
情况检查图书借阅
限额借阅信息库
用户名、密码非法用户检查请求学生信息违规处罚通知违规情况
无违规达到借阅限额通知学生借阅信息检查预约记录
未达到借阅限额学生借阅信息
登记借阅情况
借阅信息查询借阅请求借阅记录
图书信息库图书借阅信息
图书删除请求删除请求
登记请求书籍信息
学生预定书籍图书信息库
借阅信息库
预定请求图书借阅信息
预约记录解约解约请求解约记录
预约记录报表。
“图书馆管理信息系统”是一个面向具有万人以上用户，位于某中型企事业单位内的图书馆管理系统，藏书规模约 100 多万册，每天的借阅量近万册。
在手工操作方式下，图书的编目和借阅等工作量大，准确性低且不易修改维护，读者借书只能到图书馆手工方式查找书目，不能满足借阅需求。
需要建立一套网络化的电子图书馆信息系统。
该系统服务对象有两部份人：注册用户和普通读者。
普通读者经注册后成为注册用户，注册用户可以在图书馆借阅图书，其他人员只可查阅图书目录，但不能借阅图书。
系统同时考虑提供电子读物服务，目前只提供电子读物的目录查询服务，不久的将来将提供电子读物全文服务。
用户可通过网络方式访问图书馆管理信息系统。
为了对系统有一个大致了解，现给出系统内部人员结构、组织及用户情况等基本信息。
图书馆管理系统的组织结构如图 1.1 所示。
图 1.1 图书馆管理信息系统的组织结构
图书馆由馆长负责全面工作，下设办公室、财务室、采编室、学术论文室、图书借阅室、电子阅览室、期刊阅览室和技术支持室。
各部门的业务职责如下。
：采编室负责图书的采购，入库和图书编目，编目后的图书粘贴标签，并送图书借阅室上架。
：采集整理电子读物，准备提供电子读物的借阅服务，目前可以提供目录查询。
系统的业务流程要达到的业务目标，业务流程分析是系统分析的基础环节。
图书馆管理信息系统的业务流程如图 1.2 所示。
图 1.2 图书馆管理信息系统的业务流程
通过业务流程调查，理清图书馆管理系统的主要业务和业务的流程。
图书馆管理员编制图书采购计划，由采购员负责新书的采购工作。
采购图书入库后，交采编室编目，粘贴标签，产生图书目录。
图书交图书借阅室上架，供读者借阅。
采编后的电子读物交电子阅览室。
读者分为注册读者和非注册读者，惟独注册读者可以在本图书馆借书，非注册读者可查询目录但不能借书。
读者填写注册登记表交图书馆的管理员审核后，记人读者登记表，成为注册读者，发给借书证。
注册读者借书时，需填写借书单，连同借书证一起交给借阅室管理员，借阅管理员核对无误后，填写借阅登记表，修改图书登记表中该书的数量，上架取书交给读者。
图书馆设读者信箱，读者需要但没有库存的图书，读者可以通过读者信箱反映。
图书馆管理员定期处理读者信箱中的意见，将读者需要的图书编制成图书采购计划交采购员购买。
数据流程图时全面描述信息系统逻辑模型的工具，它抽象概括地把信息系统中各种业务处理过程联系起来。
以下是图书馆管理信息系统的数据流程图。
图 1.3 0 层数据流程图
图 1.4 图书馆管理信息系统 1 层数据流程图
图书馆管理信息系统的 2 层数据流程图有：图书采编系统数据流图、图书借阅系统数据流图、图书查询系统数据流图、图书预定系统数据流图、读者留言系统数据流图、图书维护系统数据流图、读者管理系统数据流图和电子图书系统数据流图。
•图书采编系统数据流图
图 1.5 图书采编系统数据流图•图书借阅系统数据流图
图 1.6 同时借阅系统数据流图•图书查询系统数据流图
图 1.7 图书查询系统数据流图•图书预定系统数据流图
图 1.8 图书预定系统数据流图• 读者留言系统数据流图
图 1.9 读者留言系统数据流程图•图书维护系统数据流图
图 1.10 图书维护系统数据流图• 读者管理系统数据流图
图 1.11 读者管理系统数据流图
•电子图书系统数据流图
图 1.12 电子读物系统数据流图
为了对数据流程图中各元素进行详细的说明，我们采用了数据字典的说明方法。
图书馆管理信息系统的数据字典如下：
(1) 数据流描述
数据流名称：图书采编信息
简述：图书采编信息
数据流来源：图书购买后，由图书馆采编人员编码整理后，输入计算机。
数据流去向：采编管理模块。
图书采编信息将采编数据存入数据库 (图书表)
数据项组成： BookID (图书编码) ＋ BookType (图书类别) ＋ BookName (书名) ＋ Auth (作者) ＋ Publisher (出版社) ＋ Price (单价) ＋ PubDate (出版日期)＋ Quantity (购买数量)
数据流量： 100 本/日
高峰流量： 500 本/日
数据流名称：图书借阅单
简述：图书借阅单
数据流来源：用户填写图书借阅单交图书馆管理员，图书馆管理员审核后，输入计算机。
数据流去向： P2_11 检查读者身份。
数据项组成： OrderDate (借阅日期)＋ BookName (书名)＋ RederID (读者账号)＋ ReaderName (读者姓名)＋ O_Quantity (借阅数量) 数据流量： 1000 部/日
高峰流量： 5000 部/日
数据流名称：填写借阅记录
简述：填入借阅表的记录
数据流来源： P2_13 检查合格的借阅图书信息录人到借阅库中
数据流去向：借阅库
数据项组成： OrderID (借阅号) ＋ OrderDate (借阅日期) BookName( 书名 ) ＋ BookID( 图书编码 ) ＋ ReaderName (读者姓名)＋ ReaderID (读者账号) ＋ ReturnDate (还书日期) ＋ O_Quantity (借阅数量) ＋ state (状态)。
