MRI常用术语

核磁共振报告术语1. “信号均匀”，就像一碗搅拌得恰到好处的面糊，没有疙疙瘩瘩的地方。

我之前看我爷爷的脑部核磁共振报告，上面说信号均匀，当时我就松了口气，心想这应该是个好现象，至少说明脑袋里面没有那种乱七八糟的异常情况。

2. “低信号影”，这听起来有点神秘，就像在黑暗中隐藏着的一个小阴影。

我有个朋友做髋关节的核磁共振，报告提到低信号影，把他吓得不轻，还以为是啥严重的病呢。

结果医生解释说可能只是一些轻微的组织变化，就像墙上有个淡淡的污渍，不影响大局。

3. “高信号影”，这就好比在一片平静的湖面上突然冒出来一个明显的水花。

我邻居做脊椎的核磁共振，报告上出现高信号影的时候，他当时脸都白了。

不过医生说这个高信号影不一定就是坏事儿，就像有时候天上的云看起来很厚很黑，但其实只是暂时的水汽聚集。

4. “未见明显异常”，哇塞，这简直是世界上最美好的核磁共振报告术语了。

就像你满心担忧地打开一个盒子，以为里面有什么吓人的东西，结果发现是空的。

我自己做过一次膝盖的核磁共振，看到这几个字的时候，那感觉就像中了小彩票一样开心。

5. “骨质增生”，听着就像房子的墙上突然多出来一块凸起的砖头。

我老妈的腰椎核磁共振报告里有这个词，她当时就抱怨说，这骨头怎么还乱长东西呢。

医生就笑着解释说，这在老年人里比较常见，就像老房子时间久了，墙皮会有点脱落或者凸起一样。

6. “椎间盘突出”，这就像是两个紧紧挨在一起的齿轮，其中一个突然冒出来一块。

我同事因为腰疼去做核磁共振，看到报告上写椎间盘突出，他那个愁啊。

他说这感觉就像汽车的一个零件坏了，不知道要怎么修才好。

7. “积液”，就像鞋子里灌了水一样。

我表弟膝盖受伤后做核磁共振，报告说有积液。

他就很疑惑，说这积液是怎么来的呢？医生就给他打了个比方，说就像一个小水洼在关节里形成了，不过只要处理好，水洼就会慢慢干涸的。

8. “囊肿”，这个词感觉就像在身体里长了个小水泡一样。

我同学的肝脏核磁共振报告提到囊肿，他当时紧张得不行。

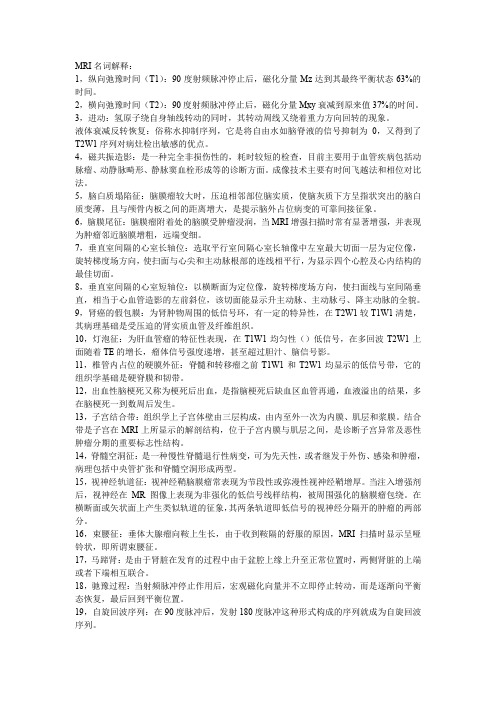

MRI名词解释：1，纵向弛豫时间（T1）：90度射频脉冲停止后，磁化分量Mz达到其最终平衡状态63%的时间。

2，横向弛豫时间（T2）：90度射频脉冲停止后，磁化分量Mxy衰减到原来值37%的时间。

3，进动：氢原子绕自身轴线转动的同时，其转动周线又绕着重力方向回转的现象。

液体衰减反转恢复：俗称水抑制序列，它是将自由水如脑脊液的信号抑制为0，又得到了T2W1序列对病灶检出敏感的优点。

4，磁共振造影：是一种完全非损伤性的，耗时较短的检查，目前主要用于血管疾病包括动脉瘤、动静脉畸形、静脉窦血栓形成等的诊断方面。

成像技术主要有时间飞越法和相位对比法。

5，脑白质塌陷征：脑膜瘤较大时，压迫相邻部位脑实质，使脑灰质下方呈指状突出的脑白质变薄，且与颅骨内板之间的距离增大，是提示脑外占位病变的可靠间接征象。

6，脑膜尾征：脑膜瘤附着处的脑膜受肿瘤浸润，当MRI增强扫描时常有显著增强，并表现为肿瘤邻近脑膜增粗，远端变细。

7，垂直室间隔的心室长轴位：选取平行室间隔心室长轴像中左室最大切面一层为定位像，旋转梯度场方向，使扫面与心尖和主动脉根部的连线相平行，为显示四个心腔及心内结构的最佳切面。

8，垂直室间隔的心室短轴位：以横断面为定位像，旋转梯度场方向，使扫面线与室间隔垂直，相当于心血管造影的左前斜位，该切面能显示升主动脉、主动脉弓、降主动脉的全貌。

9，肾癌的假包膜：为肾肿物周围的低信号环，有一定的特异性，在T2W1较T1W1清楚，其病理基础是受压迫的肾实质血管及纤维组织。

10，灯泡征：为肝血管瘤的特征性表现，在T1W1均匀性（）低信号，在多回波T2W1上面随着TE的增长，瘤体信号强度递增，甚至超过胆汁、脑信号影。

11，椎管内占位的硬膜外征：脊髓和转移瘤之前T1W1和T2W1均显示的低信号带，它的组织学基础是硬脊膜和韧带。

12，出血性脑梗死又称为梗死后出血，是指脑梗死后缺血区血管再通，血液溢出的结果，多在脑梗死一到数周后发生。

常用医学影像学名词术语医学影像学是现代医学中的重要分支，通过使用各种影像学技术，如X射线、超声波、磁共振成像（MRI）、计算机断层扫描（CT）等，可以帮助医生对患者进行诊断、治疗和监测。

在医学影像学中，有许多常用的名词术语，下面将介绍一些常见的医学影像学名词术语。

1. X射线（X-ray）：X射线是一种高能电磁辐射，可通过人体组织产生影像。

X射线检查通常用于检测骨骼病变、肺部疾病等。

2. 超声波（Ultrasound）：超声波是一种高频声波，可以通过人体组织产生影像。

超声波检查常用于检测妇科疾病、胎儿成长等。

3. 磁共振成像（Magnetic Resonance Imaging，MRI）：利用磁场和无线电波产生的信号，生成高分辨率的人体组织影像。

MRI常用于检测脑部、胸腹部等内部器官病变。

4. 计算机断层扫描（Computed Tomography，CT）：通过多角度的X射线扫描，产生多层次的人体组织影像。

CT可以提供更为详细的图像信息，通常用于检测肿瘤、器官损伤等病变。

5. 核磁共振成像（Nuclear Magnetic Resonance Imaging，NMRI）：与MRI类似，利用核磁共振现象产生影像。

NMRI常用于检测心脏、肝脏等内部器官病变。

6. 放射性同位素扫描（Radionuclide Scanning）：通过将放射性同位素注入体内，利用其特殊放射性衰变进行成像。

放射性同位素扫描广泛用于心脏、骨骼、甲状腺等疾病的检测。

7. 磁共振弥散加权成像（Diffusion-Weighted Imaging，DWI）：通过测量水分子在组织中的运动，显示组织的微观结构和代谢状态。

DWI常用于检测脑卒中、癌症等疾病。

8. 磁共振弹性成像（Magnetic Resonance Elastography，MRE）：通过测量组织的弹性特性，显示组织的各种病理变化。

MRE常用于检测肝硬化等疾病。

9. 经颅多普勒超声（Transcranial Doppler Ultrasonography，TCD）：通过超声波技术检测颅内血流速度和脑血管疾病。

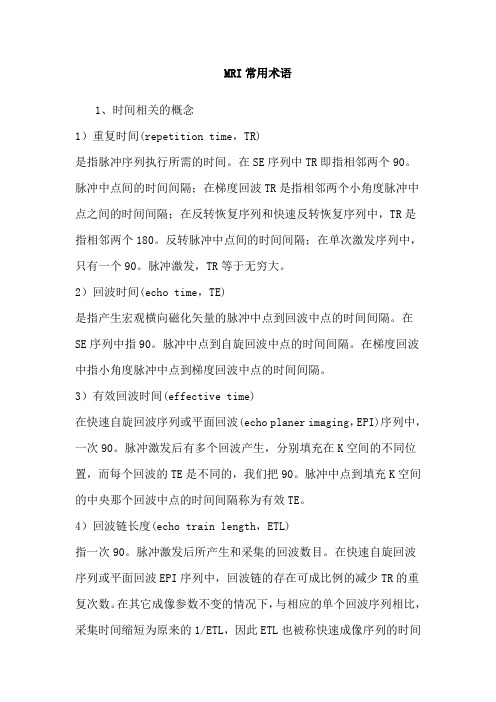

MRI常用术语1、时间相关的概念1）重复时间(repetition time，TR)是指脉冲序列执行所需的时间。

在SE序列中TR即指相邻两个90。

脉冲中点间的时间间隔；在梯度回波TR是指相邻两个小角度脉冲中点之间的时间间隔；在反转恢复序列和快速反转恢复序列中，TR是指相邻两个180。

反转脉冲中点间的时间间隔；在单次激发序列中，只有一个90。

脉冲激发，TR等于无穷大。

2）回波时间(echo time，TE)是指产生宏观横向磁化矢量的脉冲中点到回波中点的时间间隔。

在SE序列中指90。

脉冲中点到自旋回波中点的时间间隔。

在梯度回波中指小角度脉冲中点到梯度回波中点的时间间隔。

3）有效回波时间(effective time)在快速自旋回波序列或平面回波(echo planer imaging，EPI)序列中，一次90。

脉冲激发后有多个回波产生，分别填充在K空间的不同位置，而每个回波的TE是不同的，我们把90。

脉冲中点到填充K空间的中央那个回波中点的时间间隔称为有效TE。

4）回波链长度(echo train length，ETL)指一次90。

脉冲激发后所产生和采集的回波数目。

在快速自旋回波序列或平面回波EPI序列中，回波链的存在可成比例的减少TR的重复次数。

在其它成像参数不变的情况下，与相应的单个回波序列相比，采集时间缩短为原来的1/ETL，因此ETL也被称快速成像序列的时间因子。

5）回波间隙(echo spacing，ES)指回波链中相邻两个回波中点间的时间间隙。

ES越小，整个回波链采集所需时间越少，可间接加快采集速度，提高图像的信噪比。

6）反转时间(inversion time，TI)出现在只有180。

反转预脉冲的脉冲序列中，一般把180。

反转预脉冲中点到90。

脉冲中点的时间间隔称为TI。

这类序列有反转恢复序列、快速反转恢复序列、反转恢复EPI序列等。

7）激励次数(number of excitation，NEX)也称信号平均次数(number of signal averaged，NSA)或信号采集次数(number of acquisitions，NA)，是指脉冲序列中每一个相位编码的重复次数。

【熟练操机必备】GE磁共振术语大全【华夏影像诊断中心】注重专业内涵建设，拥有医学影像界排名第一的学习超级QQ群是医学影像人的三栖平台GE磁共振术语3D Multi Slab （3D 多块）：在时飞效应血管成像中运用的图像模式，用于获得多个重叠3 维块。

90° Pulse （90 度脉冲）：一种脉冲，把磁化矢量从纵向静态磁场方向旋转90° 。

这会把纵向磁化转变为横向磁化。

Anterior/Posterior (A/P) （前位/ 后位）：一种患者定位选择，指定冠状平面准直，以确保兴趣区中心与等角点尽可能地接近。

冠状平面把身体分成前后两部分。

Artifact: （伪影）：重建图像上的一种误差。

与患者的实际情况不对应。

MR 成像中主要有三种伪像，造成图像质量很差：几何失真、不均匀信号强度和虚假信号。

Asymmetric Echo （不对称回波）：一种回波，其波峰在TE，中心不在取样窗口。

也称为碎片回波或部分回波。

Asymmetric Field of View （AFOV- 不对称视野）：1. 一种纵向尺度和横向尺度不相同的视野。

与选择的矩形视野相似。

2. 一种成像增强方式，通过选中一个或两个视野（方形像素或可变视野）而激活。

要扫描在时相方向上比视野小的解剖学结构时，不对称视野很有用处。

见FOV （视野）和方形像素。

Available Imaging Time （AIT- 可用成像时间）：心脏门控中，磁共振系统用来采集数据的时间。

Average Flow （平均流动）：一种流动分析方法。

给定流动区体素值的决和（毫升/分钟），反映了在特定心脏时相或心脏循环中每分钟通过定义流动区的流量。

Average Velocity（平均速度）：一种速度分析方法。

用流量Q( cm3/ 秒) 除以血管的横截面面积 A ( cm2) ： V = Q/A (cm/ 秒) ；为层流最大速度 Vmax 的一半。

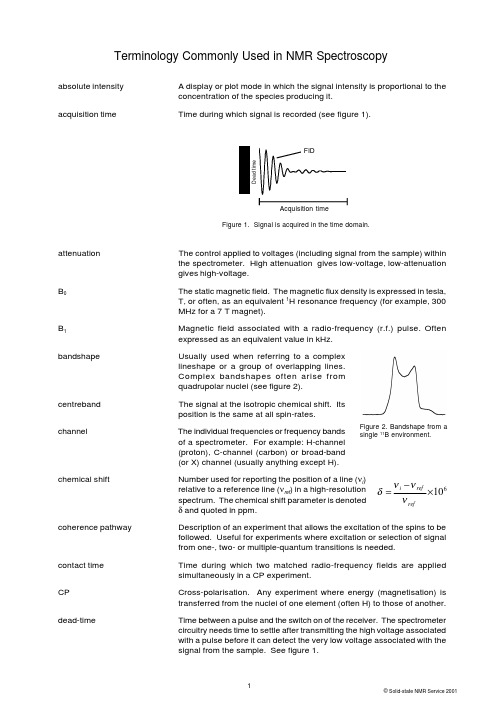

absolute intensityA display or plot mode in which the signal intensity is proportional to theacquisition timeattenuationThe control applied to voltages (including signal from the sample) within the spectrometer. High attenuation gives low-voltage, low-attenuation gives high-voltage.B 0The static magnetic field. The magnetic flux density is expressed in tesla,T, or often, as an equivalent 1H resonance frequency (for example, 300MHz for a 7 T magnet).B 1Magnetic field associated with a radio-frequency (r.f.) pulse. Often expressed as an equivalent value in kHz.bandshapeUsually used when referring to a complex lineshape or a group of overlapping plex bandshapes often arise from quadrupolar nuclei (see figure 2).centrebandThe signal at the isotropic chemical shift. Its position is the same at all spin-rates.channelThe individual frequencies or frequency bands of a spectrometer. For example: H-channel (proton), C-channel (carbon) or broad-band (or X) channel (usually anything except H).chemical shiftNumber used for reporting the position of a line (νi )relative to a reference line (νref ) in a high-resolution spectrum. The chemical shift parameter is denoted δ and quoted in ppm.coherence pathwayDescription of an experiment that allows the excitation of the spins to be followed. Useful for experiments where excitation or selection of signal from one-, two- or multiple-quantum transitions is needed.contact timeTime during which two matched radio-frequency fields are applied simultaneously in a CP experiment.CPCross-polarisation. Any experiment where energy (magnetisation) is transferred from the nuclei of one element (often H) to those of another.dead-time Time between a pulse and the switch on of the receiver. The spectrometercircuitry needs time to settle after transmitting the high voltage associatedwith a pulse before it can detect the very low voltage associated with thesignal from the sample. See figure 1.610×−=ref ref i νννδTerminology Commonly Used in NMR SpectroscopyFigure 2. Bandshape from a single 11B environment.d.c. offset Constant-value offset occurring in the FID (see “Problems”). Results ina central (zero-frequency) “spike” artefact in the spectrum whentransformed.deconvolution Mathematical process used to determine the intensities of overlappinglines.digital resolution This depends on the Fourier number. The bigger the Fourier number thegreater the number of data points per Hz of the spectrum and the higherthe digital resolution. See “Processing”.DP Direct-polarisation. An experiment in which the nuclei to be observedare excited directly.duty cycle A value used to assess whether anexperiment might damage thespectrometer (or the sample). Theduty cycle should never exceed 20 %(see “How to Choose a RecycleDelay”)dwell Spacing between data points in the time-domain. Can depend on theway acquisition is implemented but, commonly, dwell = 1/spectral width. endcap Open rotors have to be closed with endcaps before they can be spun. FID Free Induction Decay (see figure 1).field Magnetic field, with flux density quoted in T (Tesla) for the static magneticfield (B). For the magnetic field associated with an r.f. pulse the fluxdensity is given in mT or, more usually, expressed as a kHz equivalent(see “Matching”).flip-back Experimental procedure for shortening recycle times (see “How to Choosea Recycle”).Fourier number The number of points used in the FT. Always a power of 2.frequency domain Where information is displayed as a function of frequency - the spectrum FT Fourier Transform. Mathematical process to convert time-domain tofrequency-domain. Designed to work with 2n (n = integer) data points. gain Amplification applied to the received signal.Gauss Non-SI unit of magnetic field flux density. The SI equivalent is Tesla (T),1 T = 10,000 Gintensity On its own - the height of a line. Integrated-intensity is the area under theline.linebroadening Spectra can be artificially linebroadened to improve their appearance.This involves multiplying the FID with a decaying function prior to the FT.See “Processing”.lineshape The shape of individual lines in a spectrum. Commonly, Gaussian orLorentzian (figure 3) or a mixture of the two, are encounteredexperimentally.linewidth This is usually the full width at half-height (δν½)r.f. on-timer.f. on-time + r.f. off-timeduty cycle =magic-angle54.7° or 54° 44´magnetisation when described classically (non-quantum mechanically) an ensemble ofspins at equilibrium in an external magnetic field has a net magnetisationprecessing about an axis aligned along that field.magnetogyric ratio Symbol γ . A fundamental physical constant of elements with non-zerospin. For example γH is 2.675x108 rads -1T -1.matchShort for Hartmann-Hahn match (see “Matching”)noisenormalised intensity Signal intensity can be multiplied by an arbitrary factor to give a particularheight to the highest (often) line or the integrated intensity. Opposite ofabsolute intensity.nuclear spin quantum number Symbol I . A fundamental property of a nucleus. Only nuclei with I > 0are said to be NMR “active”.phase (1)The phase of a pulse relates to its position in the xy plane of the rotating frame.phase (2)The phase of a spectral line comes from the way in which the real and imaginary components of a complex FT are combined (see “Processing”).phase cycling The way in which the phase of a pulse (or the receiver) is changed duringsuccessive repetitions of a pulse sequence. Used to suppress artefactsand select specific coherence pathways.ppm Parts per million. Usual way of reporting a chemical shift. A frequencydifference ∆ Hz 610×∆≈n observatio ν ppm precession“Movement of the axis of a spinning body around another axis” (as a gyroscope)probeThe business end of the spectrometer, where the sample goes.pulse angle When described in the rotating frame a pulse rotates the magnetisationthrough an angle θ. A pulse that rotates the magnetisation though 90° iscalled a 90° pulse.pulse duration Time for which a pulse occurs.quadrupole Any nucleus with I > ½.recycle (time)Or pulse delay or relaxation delay. Time between the end of dataacquisition and the start of excitation in successive repetitions of a pulsesequence. (See “How to Choose a Recycle”).referenceThe material giving the signal which defines the zero position in a high-heightresolution spectrum.repetitionsThe number of times a pulse sequence is repeated in an experiment.resolutionThe ability to separate closely spaced lines (see figure 4). As a rule of thumb,a pair of lines will be resolved if their linewidth is less than their separation.resolution enhancementThe opposite of linebroadening. An FID multiplied by an appropriate combination of increasing and decaying functions can yield extra resolution in a spectrum. See “Processing”.rotary echoA feature of an FID that occurs at intervals of 1/spin-rate (see “How to Set the Magic-angle”). They give rise to spinning sidebands in the spectrum.rotating frameA mathematical tool to make the effect of a pulse easy to visualise.Magnetisation precessing at ν Hz in a laboratory-based xyz axis system appears static in an axis system (frame) rotating at ν Hz.rotorThe container that holds the sample. Often referred to in terms of its outside diameter (for example, 5 mm).saturationCondition that arises when there is no population difference between excited and ground states. No signal is observable under such conditions.sidebandsOr spinning sidebands. Under some circumstances sidebands appear in a spectrum. They can occur on both sides of a centreband and separated from it by a frequency equal to the spin-rate. A spectrum may contain a manifold of sidebands and the centreband is not necessarily more intense than all of the sidebands.signalThe FID or one or more of the lines in a spectrum.signal-to-noise ratio (S/N)Ratio of the height of a line or signal (usually the largest) to the noise.Definitions of the measurement of noise vary. Signal increases as n (the number of repetitions) but noise only increases by √n so S/N increases by √n.spectral widthDifference in frequency of the two ends of the full spectrum. Not to be confused with the now largely obsolete term sweep width.spinA property of a nucleus with non-zero nuclear spin-quantum number (I ),as in spin-½. Or, simply, a nucleus with a magnetic moment.spin-lockIf, after a 90°x pulse a second, long-duration (spin-lock) r.f. field is applied along the y-axis the magnetisation is said to be spin-locked.spin-rateThe rate at which the sample is spun.spin-temperature inversionA manipulation carried out within the phase cycling of a CP experiment to remove magnetisation originating directly from the X-channel contact pulse.standard Any sample used to set-up the spectrometer and/or to define the zeroposition in the spectrum.Figure 4. Two lines of constant spacing but different linewidth.T 1Spin-lattice relaxation time-constant. Relates to the time taken for excited spins, in the presence of B 0, to loose energy to their surroundings and return to their equilibrium state.T 1ρSpin-lattice relaxation time-constant in the rotating frame. As for T 1 but this time in the presence of an applied radio-frequency field B 1.T 2Spin-spin relaxation time-constant. Relates to the time for a conserved exchange of energy between spins.T 2*A time-constant sometimes used to describe the decay of the observed time-domain signal (T 2* ≤ T 2). The shorter T 2* the broader the associated signal(s) in the spectrum.time-domainWhere information is recorded or displayed as a function of time (see figure 1).transmitter offsetThis allows fine control of the position of a transmitter (carrier frequency).With an appropriate offset, signals can be put exactly on-resonance or a specific amount off-resonance. Can be applied to any spectrometer channel.truncationIf the acquisition time is shorter than the FID then truncation of the FID is said to have occurred (See “Problems”).zero filling If the number of data points is not a power of two then zeroes are addedto the acquired data so that the total number of points Fourier transformedis 2n . Zero filling adds no signal to the spectrum but it can improveresolution (see “Processing”).。

磁共振序列缩写常考
磁共振序列的缩写经常出现在医学影像学的考试中，以下是其中一些常见的磁共振序列缩写：
1. SE（自旋回波）：最常用的磁共振序列，用于产生T1和T2加权的图像。

2. GRE（梯度回波）：用于显示血流和出血，常用于显示脑微出血和脑动脉瘤。

3. FSE（快速自旋回波）：一种快速序列，用于产生T2加权的图像。

4. FFE（快速梯度回波）：一种快速序列，用于产生T1加权的图像。

5. STIR（短时反转恢复）：用于产生脂肪抑制的T2加权图像，常用于显示骨髓水肿和炎症。

6. DWI（扩散加权成像）：用于显示组织中的水分子扩散情况，常用于诊断急性脑卒中和脑肿瘤。

7. MRA（磁共振血管造影）：用于显示血管结构和血流情况。

8. MRS（磁共振波谱）：用于分析组织代谢和生化变化。

以上是一些常见的磁共振序列缩写，不同医院和不同医生可能使用不同的缩写，建议根据具体情况判断。

磁共振常用词汇中英文对照磁场：magnetic field自旋磁矩: spin precessing旋转坐标系：rotating frame of reference射场RF field射频脉冲RF pulse磁化强度矢量magnetic field vector横向衰减transverse decay静态场static field static magnetic field分立角flip angle信号signal系统参数system parameter自由感应衰减free indaction decay自旋回波spin echo反转恢复inversion recovery波谱spectrum化学位移chemical shift自旋密度spin density频率编码frequency encoding梯度回波gradient echoK空间K space梯度方向性gradient directivity非线性non-linearuty多维成像multi-dimensional imaging二维成像2D imaging三维成像3D imaging化学位移成像chemical shift imagingFourier成像傅利叶imaging离散diffusion图像重建image reconstruction射频线圈RF coil噪音noise滤波filter分辨率resolution空间分辨率spatial resolution填零内插zero padding interpolation投影projection信噪比signal to noise ratio对比度constrast模值magnitude相位phase选片slice selection校对射频场RF calibration磁体外壳magnet covers匀场电源shim power supply被动匀场passive shim矩阵array梯度功放gradient amplifier矩阵线圈coil array梯度线圈gradient coil射频梯度功放RF (power) amplifier射频滤波器RF filter谱分析spectroscopy病床patient trolley对讲机intercom病理信号采集physiological signal acquisition脑部线圈head coil颈椎线圈neck coil乳房线圈breast coil体线圈body coil膝盖线圈knee coil脚腕线圈ankle coil肩线圈shoulder coil腕部线圈wrist coil通用线圈genral purpose coil 谱仪spectrometer工作站console射频屏蔽房RF shield room 射频线RF cable梯度线gradient cable空调A/C (air conditional)脉冲序列pulse sequence影片机film printer。

mri中的t1和t2名词解释引言磁共振成像（Magnetic Resonance Imaging, MRI）是一种具有良好解剖对比度和空间分辨率的医学成像技术。

在进行MRI检查时，常常会听到关于T1和T2的术语。

那么，T1和T2到底是什么？本文将从基本概念、影像特点和临床应用等方面详细解释T1和T2的含义。

一、T1和T2的基本概念T1和T2是MRI中两种不同的脉冲重复序列。

脉冲序列在磁场中的变化过程会影响人体组织的信号强度和对比度。

T1和T2可以理解为标量，具体表示为T1（纵向弛豫时间）和T2（横向弛豫时间）。

这两个参数反映了组织中的质子自旋回复到平衡状态所需的时间。

T1和T2的差异主要在于质子自旋回复到平衡状态的速度不同。

T1是指质子经过外部脉冲激发后恢复到63%初始状态所需的时间，而T2是指质子之间相互作用使其完全回复到平衡状态所需的时间。

二、T1和T2的影像特点1. T1影像T1加权影像在扫描时信号强度受到横向磁化程度的影响。

一般情况下，脂肪组织信号高于其他组织，骨骼信号较低。

T1加权影像可提供良好的解剖信息，对于显示正常组织的边界和结构特征非常有帮助。

2. T2影像T2加权影像在扫描时信号强度受到错位运动和横向磁化程度的影响。

相较于T1影像，液体组织（如水）信号高于其他组织，同时病变在T2加权影像上通常呈现出高信号。

T2加权影像对于检测出液体积聚和某些病变非常敏感，常用于检查关节、脑脊液以及肿瘤等。

三、T1和T2的临床应用1. T1应用T1加权影像在医学诊断中具有重要的应用价值。

在腹部检查中，T1加权影像可以帮助医生观察肝脏、脾脏、肾脏等器官的形态结构和病变情况。

在神经系统中，T1加权影像有助于检测脑区的异常信号和血管畸形。

此外，T1加权影像还常用于评估肿瘤和肌肉组织的病变程度。

2. T2应用T2加权影像在临床上常用于检测炎症、水肿和肿瘤等病变。

在骨骼系统中，T2加权影像可帮助观察软骨和关节囊病变，对颈椎疾病等具有一定的诊断价值。
