数电知识点总结pdf随着信息技术的发展,数字电路已经成为一个非常重要的领域。
数字电路是由许多数字逻辑门组成的电路,可以实现像计算、存储等多种功能。
对于数字电路的学习,掌握一些基础的数电知识点是非常关键的。
因此,这里需要总结关于数电知识点的PDF,帮助大家更好地学习数电的相关知识。
数电(数字电路)的本质是离散的,包括离散的信号和离散的逻辑。
数字电路必须符合布尔代数和数字逻辑电路原理,这是数字电路运作的基石。
因此,掌握布尔代数和数字逻辑电路原理非常重要。
在数字电路的学习中,数电PDF主要涵盖以下几个方面:1. 数字电路基础概念首先需要了解数字电路基础概念,包括数字信号、数字电路、布尔代数、半加器、全加器等等。
只有掌握其基础概念,才能更好理解后续的知识。
2. 数字逻辑电路数字逻辑电路包括与门、或门、非门、与非门、或非门、异或门、共模比较器等等。
掌握数字逻辑电路的原理是理解数字电路运作的关键。
3. 组合逻辑电路组合逻辑电路是由多个数字逻辑电路组成的电路,在这些电路中,没有反馈回路。
组合逻辑电路的设计非常重要,需要掌握其设计方法、设计步骤以及设计技巧。
4. 定时器、计数器、存储器定时器、计数器、存储器是数字电路中常见的组件,需要掌握其原理以及使用方法。
5. 数字信号处理(DSP)数字信号处理是将信号在数字域内进行处理的技术,涉及到数字滤波、数字调制/解调、FFT及DSP芯片等技术。
掌握数字信号处理的基础知识对于从事相关领域的研究和工作非常有帮助。
6. 数字电路设计和仿真数字电路设计和仿真是数字电路学习中非常重要的一部分。
目前常用的数字电路设计软件包括Proteus、Multisim、Altium Designer 等。
掌握数字电路设计和仿真的方法是为后续的实践提供重要支撑。
总之,数电知识点总结PDF包含了数字电路基础概念、数字逻辑电路、组合逻辑电路、定时器、计数器、存储器、数字信号处理、数字电路设计和仿真等方面的知识点。
数电知识点总结pdf1. 位运算位运算是基于二进制数字的运算,常见的位运算有与(&)、或(|)、非(~)、异或(^)等。
其中,与运算是在两个位都为1时得到1,否则为0;或运算是在两个位中只要有一个为1时得到1;非运算是将每个位取反;异或运算是在两个位相同时得到0,不同时得到1。
2. 二进制与十进制转换二进制是计算机中常用的计数方式,但在实际应用中常常需要将二进制数转换为十进制数或者将十进制数转换为二进制数。
二进制转十进制的方法是将二进制数逐位进行乘积运算再相加,而十进制转二进制的方法是不断除以2并记录余数,最后倒序排列得到二进制数。
3. 逻辑门逻辑门是数电中的基本组成单元,常见的逻辑门有与门、或门、非门、异或门等。
其中,与门的输出只有在所有输入都为1的情况下才为1;或门的输出只有在所有输入都为0的情况下才为0;非门的输出是输入的反转;异或门的输出只有在输入不同时才为1。
4. 卡诺图卡诺图是用于化简逻辑表达式的方法,通过将输入变量以不同的排列方式呈现在二维平面上,然后找出最大的包围1的矩形或者分成最小的1的方式来化简表达式。
通过卡诺图可以简化逻辑表达式,减少逻辑门的数量,提高电路的效率。
5. 时序逻辑电路时序逻辑电路是根据输入信号的时序来产生输出信号的电路,其中最常见的是触发器。
触发器有SR触发器、D触发器、JK触发器等,它们根据不同的输入信号产生不同的输出信号。
通过时序逻辑电路可以实现存储、计数和控制等功能。
6. 组合逻辑电路组合逻辑电路是根据输入信号的瞬时电平来产生输出信号的电路,其中最常见的是加法器、减法器、多路选择器等。
组合逻辑电路通过不同的输入信号产生不同的输出信号,来实现不同的逻辑功能。
7. 计数器计数器是能够按照一定的规律递增或递减输出信号的电路,常见的计数器有同步计数器、异步计数器、模N计数器等。
通过计数器可以实现时序逻辑电路的计数功能,是数字系统中常用的电路之一。
8. 积分器积分器是能够将输入信号进行积分运算并产生输出信号的电路,常见的积分器有运算放大器积分器和数字积分器。

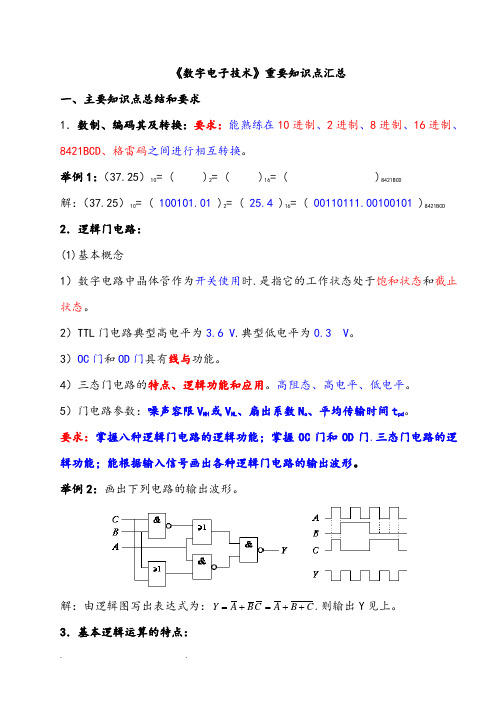

《数字电子技术》重要知识点汇总一、主要知识点总结和要求1.数制、编码其及转换:要求:能熟练在10进制、2进制、8进制、16进制、8421BCD、格雷码之间进行相互转换。
举例1:(37.25)10= ( )2= ( )16= ( )8421BCD解:(37.25)10= ( 100101.01 )2= ( 25.4 )16= ( 00110111.00100101 )8421BCD 2.逻辑门电路:(1)基本概念1)数字电路中晶体管作为开关使用时.是指它的工作状态处于饱和状态和截止状态。
2)TTL门电路典型高电平为3.6 V.典型低电平为0.3 V。
3)OC门和OD门具有线与功能。
4)三态门电路的特点、逻辑功能和应用。
高阻态、高电平、低电平。
5)门电路参数:噪声容限V NH或V NL、扇出系数N o、平均传输时间t pd。
要求:掌握八种逻辑门电路的逻辑功能;掌握OC门和OD门.三态门电路的逻辑功能;能根据输入信号画出各种逻辑门电路的输出波形。
举例2:画出下列电路的输出波形。
解:由逻辑图写出表达式为:C=+=.则输出Y见上。
Y++BBAAC3.基本逻辑运算的特点:与运算:见零为零.全1为1;或运算:见1为1.全零为零;与非运算:见零为1.全1为零;或非运算:见1为零.全零为1;异或运算:相异为1.相同为零;同或运算:相同为1.相异为零;非运算:零变 1. 1 变零;要求:熟练应用上述逻辑运算。
4. 数字电路逻辑功能的几种表示方法及相互转换。
①真值表(组合逻辑电路)或状态转换真值表(时序逻辑电路):是由变量的所有可能取值组合及其对应的函数值所构成的表格。
②逻辑表达式:是由逻辑变量和与、或、非3种运算符连接起来所构成的式子。
③卡诺图:是由表示变量的所有可能取值组合的小方格所构成的图形。
④逻辑图:是由表示逻辑运算的逻辑符号所构成的图形。
⑤波形图或时序图:是由输入变量的所有可能取值组合的高、低电平及其对应的输出函数值的高、低电平所构成的图形。
数电期末知识点总结一、数字逻辑电路1.1 逻辑门逻辑门是数字逻辑电路的基本组成部分,包括与门、或门、非门、与非门、或非门、异或门等。
它们的功能分别是进行逻辑与、逻辑或、逻辑非、逻辑与非、逻辑或非、逻辑异或运算。
1.2 组合逻辑电路组合逻辑电路由逻辑门组成,没有存储功能,输出仅由输入决定,不受时钟脉冲控制。
典型的组合逻辑电路包括加法器、减法器、比较器、译码器、编码器、多路选择器、多路数据选择器等。
1.3 时序逻辑电路时序逻辑电路内部包含存储器件(触发器、寄存器等),能够存储信息,并且输出受时钟脉冲控制。
典型的时序逻辑电路包括计数器、触发器、寄存器等。
1.4 存储器件存储器件是一种能够存储信息的电子元件,包括静态随机存取存储器(SRAM)、动态随机存取存储器(DRAM)、只读存储器(ROM)、可擦写存储器(EEPROM、Flash)等。
其中,SRAM具有快速读写速度,但价格昂贵;DRAM价格较为便宜,但需要定期刷新;ROM不可写,一经编程内容不可更改;EEPROM和Flash可擦写,具有较好的灵活性。
1.5 组合逻辑和时序逻辑的设计组合逻辑和时序逻辑的设计包括了逻辑方程、真值表、卡诺图、逻辑代数和状态图等的转化与设计原则、设计方法、设计步骤等。
1.6 计算机组成原理计算机组成原理是指计算机的基本组成和运行原理,包括控制器、运算器、存储器件和输入输出设备四大部分。
其中,控制器负责指挥各部件协调工作,运算器负责进行数据运算,存储器件负责存储数据和指令,输入输出设备负责与外部进行信息交换。
1.7 计算机系统计算机系统是指由硬件和软件组成的计算机结构。
硬件包括中央处理器、内存、输入输出设备、总线等;软件包括系统软件和应用软件。
计算机系统根据不同的应用场景,可以分为单机系统、网络系统和分布式系统等。
1.8 计算机网络计算机网络是指将多台计算机通过通信设备和通信线路连接在一起,实现信息交换和资源共享的系统。
计算机网络的组成包括硬件设备、传输媒体、通信协议三部分。
Chapter1 数制和数码1.1 数制变换: Binary 、 Octal 、 Decimal 、 HexadecimalB→ D:数字乘以其位权。
B→ O:三位一组B→ H:四位一组D→ B:法一:整数部分:除以二,获取由余数以及最后的商(0 或 1)构成的值,它们的位权挨次为 2^0,2^1,2^2 。
小数部分:乘以二,结果小于1,则标记位为0;大于 1则标记位为 1,再将结果减去 1 后作下一轮乘以二,这样也获取一组值,它们的位权挨次为2^(-1),2^(-2),2^(-3)。
法二:拼集,将该数与2^n 作比较。
D→ O、D→ H 都是先将 D→B,而后 B → O、B→ HO和 H间变换都是以 B 为桥梁。
原码、反码、补码正数:原码 =反码 =补码负数:反码不变符号位,其余取反;补码先反码,再在最低位加1二进制数的计算加:逢二进一减:借一当二。
A-B 在计算机中是A(补) +( -B )(补),获取是结果的补码。
乘:移位累加除:长除法。
同十进制,除数(n 位),若被除数最高的 n 位大于除数,则开始写商,否则在 n+1 位开始。
二进制数码对十进制数 0~9 编码,需要四位二进制,主要有:有权码: 8421 码、 2421 码、 5211 码无权码:格雷码、余 3 码、循环余 3 码有权码的位权即为名称中的数字;格雷码相邻两数只有一位数码产生变化,且没法用计算式表达。
Chapter2 逻辑函数及其简化逻辑运算变量取值: 0、 1,逻辑运算 1+1=1,而算数运算 1+1=0。
基本运算:与、或、非与门: Y =A ?B= AB或门: Y =A+B非门: Y=衍生运算:与非、或非、同或、异或与非:或非:同或:异或:总结:逻辑符号中,与是& ,或是≥ 1,非是 1;电路符号中,与是包子型,或是月亮型,非是小环。
2.2 逻辑代数的运算规则2.2.1 公式、定律1基本公式加法(或):注意 A+A+A+=A 加法重叠规律。

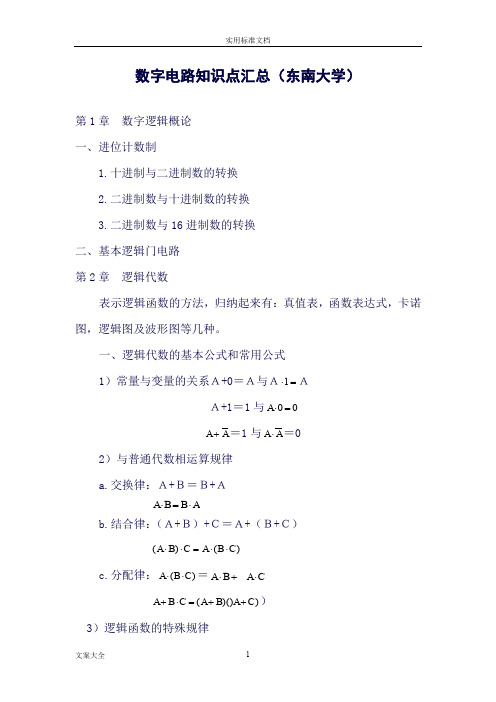

数字电路知识点汇总(东南大学)第1章数字逻辑概论一、进位计数制1.十进制与二进制数的转换2.二进制数与十进制数的转换3.二进制数与16进制数的转换二、基本逻辑门电路第2章逻辑代数表示逻辑函数的方法,归纳起来有:真值表,函数表达式,卡诺图,逻辑图及波形图等几种。
一、逻辑代数的基本公式和常用公式1)常量与变量的关系A+0=A与A=⋅1AA+1=1与0⋅A0=A⋅=0AA+=1与A2)与普通代数相运算规律a.交换律:A+B=B+AA⋅⋅=ABBb.结合律:(A+B)+C=A+(B+C)⋅A⋅B⋅⋅=(C(C))ABc.分配律:)⋅=+A⋅(CBA⋅A C⋅BA++⋅+)B=A)())C(CAB3)逻辑函数的特殊规律a.同一律:A+A+Ab.摩根定律:BA+B⋅A=A+,BBA⋅=b.关于否定的性质A=A二、逻辑函数的基本规则代入规则在任何一个逻辑等式中,如果将等式两边同时出现某一变量A的地方,都用一个函数L表示,则等式仍然成立,这个规则称为代入规则例如:C⋅+⋅⊕A⊕BACB可令L=CB⊕则上式变成LA⋅⋅=C+LA⊕⊕=A⊕LBA三、逻辑函数的:——公式化简法公式化简法就是利用逻辑函数的基本公式和常用公式化简逻辑函数,通常,我们将逻辑函数化简为最简的与—或表达式1)合并项法:利用A+1A=⋅⋅,将二项合并为一项,合并时可消去B=+A=A或AAB一个变量例如:L=BACA=++)=(BABCCACB2)吸收法利用公式A⋅A⋅可以是+,消去多余的积项,根据代入规则BA=BA任何一个复杂的逻辑式例如化简函数L=EAB++DAB解:先用摩根定理展开:AB=BA+再用吸收法L=E B D A AB ++ =E B D A B A +++ =)()(E B B D A A +++ =)1()1(E B B D A A +++ =B A +3)消去法利用B A B A A +=+ 消去多余的因子 例如,化简函数L=ABC E B A B A B A +++ 解: L=ABC E B A B A B A +++ =)()(ABC B A E B A B A +++=)()(BC B A E B B A +++=))(())((C B B B A B B C B A +++++ =)()(C B A C B A +++ =AC B A C A B A +++ =C B A B A ++4)配项法利用公式C A B A BC C A B A ⋅+⋅=+⋅+⋅将某一项乘以(A A +),即乘以1,然后将其折成几项,再与其它项合并。
数字电路期末总复习知识点归纳详细一、简述亲爱的小伙伴们,又是一年一度的期末复习时刻来临了,这次复习的主角是数字电路知识。
让我们一起来看看哪些内容是重点,助力你的复习之旅吧!数字电路虽然听起来高大上,但其实与我们日常生活息息相关。
手机、电视、电脑等电子产品都离不开它。
因此掌握好数字电路知识,不仅对学习有帮助,还能更好地理解生活中的科技应用。
首先你得清楚数字电路的基本概念,比如什么是数字信号、什么是模拟信号。
这可是基础中的基础,得打好基础才能建起高楼大厦。
接下来是数字电路的逻辑门和逻辑代数,这些看似复杂的名词其实背后都有简单的逻辑原理,只要理解了就容易掌握。
别忘了组合逻辑和时序逻辑电路,它们是数字电路的核心部分,考试中的大题往往围绕它们展开。
此外数制与编码也不可忽视,它们在数字电路中有着举足轻重的作用。
1. 回顾本学期数字电路课程的重要性这个学期数字电路课程真是收获满满啊!时间过得飞快,转眼就要期末考试了,大家是不是觉得有必要好好复习一下呢?确实数字电路课程在电子信息技术领域可是非常关键的,这门课程就像打开了一扇神奇的大门,让我们了解了电子设备背后的秘密。
咱们学习的内容都是电子工程师必备的基础知识,对咱们未来无论是从事相关职业还是日常生活都很有帮助。
所以啊同学们,一定要重视这次的复习,为期末考试做好准备!这个段落力求简洁明了,使用口语化的表达方式,易于读者理解和接受。
同时加入了情感化的语气,增强了文章的人情味。
2. 复习目的与意义期末临近是时候开始我们的复习计划了,说到复习数字电路,可不是简单地过一遍课本,而是为了更好地掌握这门课的知识和技能,帮助大家在即将到来的期末考试中取得好成绩。
所以今天就来一起梳理下复习目的和意义,让大家明白为什么要这么认真地对待这次复习。
首先复习数字电路是为了巩固我们学过的知识,毕竟课本上的内容那么多,不可能一下子全记住。
通过复习我们可以再次梳理知识脉络,加深理解确保学过的内容都能牢牢掌握。
数字电路各章知识点第1章 逻辑代数基础一、 数制和码制1.二进制和十进制、十六进制的相互转换 2.补码的表示和计算 3.8421码表示 二、 逻辑代数的运算规则1.逻辑代数的三种基本运算:与、或、非 2.逻辑代数的基本公式和常用公式 逻辑代数的基本公式(P10) 逻辑代数常用公式:吸收律:A AB A =+消去律:AB B A A =+ A B A AB =+ 多余项定律:C A AB BC C A AB +=++ 反演定律:B A AB += B A B A •=+ B A AB B A B A +=+ 三、 逻辑函数的三种表示方法及其互相转换 ★逻辑函数的三种表示方法为:真值表、函数式、逻辑图 会从这三种中任一种推出其它二种,详见例1-6、例1-7 逻辑函数的最小项表示法 四、 逻辑函数的化简: ★1、 利用公式法对逻辑函数进行化简2、 利用卡诺图队逻辑函数化简3、 具有约束条件的逻辑函数化简 例1.1利用公式法化简 BD C D A B A C B A ABCD F ++++=)(解:BD C D A B A C B A ABCD F ++++=)(BD C D A B A B A ++++= )(C B A C C B A +=+ BD C D A B +++= )(B B A B A =+ C D A D B +++= )(D B BD B +=+ C D B ++= )(D D A D =+ 例1.2 利用卡诺图化简逻辑函数 ∑=)107653()(、、、、m ABCD Y 约束条件为∑8)4210(、、、、m 解:函数Y 的卡诺图如下: D B A Y +=第2章 集成门电路一、 三极管如开、关状态 1、饱和、截止条件:截止:beT VV < 饱和:CSBSB Ii Iβ>=2、反相器饱和、截止判断 二、基本门电路及其逻辑符号 ★与门、或非门、非门、与非门、OC 门、三态门、异或、传输门 (详见附表:电气图用图形符号 P321 ) 二、 门电路的外特性★1、电阻特性:对TTL 门电路而言,输入端接电阻时,由于输入电流流过该电阻,会在电阻上产生压降,当电阻大于开门电阻时,相当于逻辑高电平。
数电知识点总结(整理版).doc数电知识点总结(整理版)一、引言数字电子技术是电子工程领域的一个重要分支,它涉及使用数字信号处理电子设备中的信息。
本文档旨在总结数字电子学的核心知识点,以帮助学生和专业人士复习和掌握这一领域的基础。
二、数字逻辑基础数字信号数字信号是离散的,可以是二进制(0和1)或多电平信号。
逻辑门基本的逻辑门包括与门(AND)、或门(OR)、非门(NOT)、异或门(XOR)和同或门(NAND)。
逻辑运算逻辑运算是数字电路中的基本操作,包括布尔代数和逻辑表达式的简化。
三、组合逻辑电路多输入逻辑门如四输入与门、或门,以及更复杂的逻辑功能。
编码器和解码器编码器将输入信号转换为二进制代码,解码器则相反。
加法器用于执行二进制加法运算的电路。
比较器比较两个二进制数的大小。
四、时序逻辑电路触发器基本的存储单元,可以存储一位二进制信息。
寄存器由多个触发器组成的电路,用于存储多位二进制信息。
计数器用于计数事件的时序电路。
移位寄存器可以按顺序移动存储的数据。
五、存储器RAM(随机存取存储器)可以读写的数据存储器。
ROM(只读存储器)存储固定数据的存储器,内容在制造时写入。
PROM(可编程ROM)用户可以编程的只读存储器。
EEPROM(电可擦可编程ROM)可以通过电信号擦除和重新编程的存储器。
六、数字系统设计设计流程包括需求分析、逻辑设计、电路设计、仿真、实现和测试。
硬件描述语言如VHDL和Verilog,用于设计和模拟数字电路。
仿真工具用于在实际硬件实现之前测试电路设计的工具。
七、数字信号处理采样将模拟信号转换为数字信号的过程。
量化将连续的信号值转换为有限数量的离散值。
编码将采样和量化后的信号转换为数字代码。
八、数模转换和模数转换数模转换器(DAC)将数字信号转换为模拟信号的设备。
模数转换器(ADC)将模拟信号转换为数字信号的设备。
九、数字通信基础调制在发送端,将数字信号转换为适合传输的形式。
解调在接收端,将接收到的信号转换回原始的数字信号。
