工程控制网测量记录

单位工程坐标定位测量记录一、测量目的二、测量工具和设备1.全站仪：用于测量建筑物或其他工程物体的三维坐标。

2.测量桩：用于标定测量点，确定测量基准。

3.测量尺、测量带等：用于测量线段的长度。

4.绳锤、剪刀等：用于悬挂测量尺等工具。

三、测量方法和步骤1.确定测量基准点：在单位工程范围内选择适当的测量基准点，确保测量结果具有可靠的参考基准。

2.设置测量桩：将测量桩按照设计要求设置在确定的基准点上，确保其垂直度和稳定性。

3.全站仪校正：在进行测量前对全站仪进行校正，确保测量结果的准确性。

4.测量控制点：使用全站仪测量控制点的位置和高程，建立起单位工程的空间坐标系。

5.测量建筑物或其他工程物体的坐标：使用全站仪进行测量，记录每个测量点的三维坐标。

6.测量建筑物或其他工程物体的尺寸：使用测量尺、测量带等工具测量建筑物或其他工程物体的线段长度，以验证其实际尺寸与设计要求的一致性。

7.测量记录和数据处理：将测量结果记录在测量记录表中，进行数据处理，计算出建筑物或其他工程物体在地理坐标系中的准确位置。

四、测量注意事项1.在进行测量前，需仔细阅读和理解设计图纸，明确测量范围和要求。

2.选择测量基准点时，应考虑地势、地质条件等因素，确保测量基准的稳定性和准确性。

3.在使用全站仪进行测量时，应注意保持仪器的稳定性，确保测量结果的准确性。

4.在进行尺寸测量时，需采取合适的措施，防止测量工具的伸缩导致测量误差。

5.在记录测量结果时，应注意准确记录每个测量点的坐标和尺寸，并进行数据核对和校验，确保数据的完整性和准确性。

五、测量结果和建议根据以上的测量过程和数据处理，得出了单位工程坐标定位的测量结果，并提出一些建议：1.测量结果显示，单位工程的坐标位置与设计要求基本一致，满足后续施工、设计和监理工作的要求。

2.建议在后续的监理工作中，定期进行坐标测量的复核，以确保单位工程的坐标位置稳定准确。

3.建议在单位工程的竣工验收中，进行坐标定位的检查，确保建筑物或其他工程物体的实际位置与设计要求的一致性。

工程负责人 测量负责人 复测人 施测人复测控制点坐标施测部位围墙中心线仪器型号：R-422NM 全站仪 证书编号：JDCH20113186仪器型号 计量编号室外温度18C — 31C 施测日期2013.07.05引测控制点 坐标 引测点（1-1）: X=4107647.235 , Y=482833.922 后视点（1-2）: X=4107593.530 , Y=483071.918引测水准点 标高石楼东卫220千伏变电站新建工程工程名称说明：根据施工图纸提供的基准点 1-1,1-2点采用坐标投点法对设计院给定的 6个围墙中工程编号JDJE-TJ-001心线控制桩点坐标进行复测。

坐标A 1A 2A 3A 4A 5 A 6X4107561.177 4107505.180 4107517.034 4107442.936 4107475.890 4107605.982 Y482778.476482790.376482846.133482861.882483016.921482989.263工程控制网测量记录工程名称石楼东卫220千伏变电站新建工程工程编号JDJE-TJ-001施测部位围墙中心线仪器型号仪器型号：电子经纬仪计量编号证书编号：JH13S-9795(1)号室外温度18C—31 C施测日期2013.07.05引测控制点1-1 点(X=4107647.235 , Y=482833.922 )坐标2-2 点(X=4107593.530 , Y=483071.918 )引测水准点标高说明：根据图纸给定的控制桩1-1、2-2坐标点，将电子经纬仪分别架于1-1、2-2坐标点，分别后视2-2、1-1坐标点，采用坐标投点法，转动电子经纬仪测定角a、B,对E点进行复核；同理可对F点进行复核。

假定EF为零度，顺时针转动电子经纬仪，即可检验围墙中心线控制点间实测角度与计算角度符合性。

复测意见角度/ FEA/ FEB/ FEC/ FED闭合角度计算角度a45°07' 30"160 °08' 26"205 °32' 39"270°00' 01"360°00' 00"实测角度b45 °07' 29"160 °08' 24"205 °32' 40"207°00' 03"360°00' 00"a-b1"2"-1"-2"工程负责人测量负责人复测人施测人其中专业理论知识内容包括：保安理论知识、消防业务知识、职业道德、法律常识、保安礼仪、救护知识。

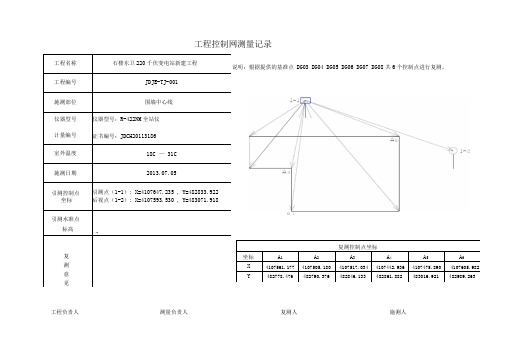

工程控制网测量记录工程名称石楼东卫220千伏变电站新建工程工程编号JDJE-TJ-001施测部位围墙中心线仪器型号仪器型号：R-422NM全站仪计量编号证书编号：JDCH20113186室外温度18C — 31C施测日期2013.07.05引测控制点引测点（1-1）: X=4107647.235 , Y=482833.922 坐标后视点（1-2）: X=4107593.530 , Y=483071.918 引测水准点标高一-复测意见DG03 DG04 DG05 DG06 DG07 DG08共6个控制点进行复测。

◎ 4复测控制点坐标坐标A1 A2 A3 A4 A5 A6X 4107561.177 4107505.180 4107517.034 4107442.936 4107475.890 4107605.982 Y 482778.476 482790.376 482846.133 482861.882 483016.921 482989.263工程负责人测量负责人复测人施测人工程控制网测量记录工程名称石楼东卫220千伏变电站新建工程工程编号JDJE-TJ-001施测部位围墙中心线仪器型号计里编号仪器型号：电子经纬仪证书编号：JH13S-9795(1)号室外温度18C— 31 C 施测日期2013.07.05引测控制点坐标1- 1 点(X=4107647.235 , Y=482833.922 ) 2- 2 点(X=4107593.530 , Y=483071.918 )引测水准点标高复测意见说明：根据图纸给定的控制桩1-1、2-2坐标点，将电子经纬仪分别架于1-1、2-2坐标点，分别后视2-2、1-1坐标点，采用坐标投点法，转动电子经纬仪测定角a、B,对E点进行复核；同理可对F点进行复核。

假定EF为零度，顺时针转动电子经纬仪，即可检验围墙中心线控制点间实测角度与计算角度符合性。

(X、U.AZ.：F工程负责人-2角度/ FEA / FEB / FEC / FED 闭合角度计算角度a 45° 07' 30" 160° 08' 26" 205° 32' 39" 270 ° 00' 01" 360° 00' 00"实测角度b 45° 07' 29" 160° 08' 24" 205° 32' 40" 207 ° 00' 03" 360° 00' 00"a-b 1" 2" -1 " -2"测量负责人复测人施测人。
