《电功、电功率》经典练习题一、基础题（直接应用公式）1．有一种用于220V 电路中的节能灯，额定功率仅为1W ，则通过它的电流为____A 0.0045A2．1度电可供两盏100W 电灯正常工作_______h. 5h3.一个“220V 800W ”的电炉，正常工作时电阻丝的电阻是______Ω。
60.5Ω4.一个灯泡上印着“PZ 220 25”，它正常工作时的电阻是______Ω，如果把它接入一个110V 电压的电路中，它实际消耗的电功率是________，与接在220V 电路上相比，这时他发光的亮度___________ (1936Ω,6.25W, 暗些。
)5.某次雷电的电流约2⨯410A ，电压约8110⨯V ，放电时间约0.001s 。
这次雷电的电功率约________千瓦，释放_________J 的能量。
（2×109KW, 2×109J ）6.某工厂共有电灯1000盏，都用60W 的普通照明灯泡，平均每天用电12h 。
如果都改用40W 的日光灯，不但可以省电，而且比原来更亮了。
该厂一年（365天）可节约多少千瓦时的电？(87600KW ·h)7. 某导体的电阻是2Ω，通过2 A 的电流时，1min 产生多少焦耳的热量？480J8. 一只额定功率是450W 的电饭锅，在220V 的额定电压下使用，每分钟产生________J 的热量.27000J9. 一只电烙铁的额定电压是220V ，在额定电压下工作时的电阻是1210Ω，它的额定功率是________W ，在额定电压下通电10min 产生___________J 的热量。
40W,24000J10. 某校师生自制了一台电烘箱。
电烘箱的电阻丝通过5A 的电流时，每分钟可产生46.610⨯J 的热量。
求这台电烘箱的电功率和电阻丝工作时的电阻。
1.1×103W,44Ω18. 某型号电冰箱主要技术参数如表所示，此电冰箱连续使用一个月（按30天计）消耗的电能为 。
2023年山东省威海市中考物理试卷乙卷学校：__________ 姓名：__________ 班级：__________ 考号：__________注意事项：1．答题前填写好自己的姓名、班级、考号等信息2．请将答案正确填写在答题卡上一、单选题1．下列关于能源的说法中正确的是............................................................................... （）A．当今人类利用的主要能源煤、石油是可再生能源;B．天然气是一种清洁的能源，人类可以无尽地开发利用;C．如果大量利用太阳能，可能使太阳能在短期内消耗殆尽;D．水能和风能可以从自然界里得到，是可再生能源.D2．以下能源中属于可再生能源的是............................................................................... （）A．石油、水力B．风能、太阳能C．天然气、风能D．煤、生物能B3．关于能源，下列说法正确的是（）A．煤、石油属于可再生能源B．天然气属于可再生能源C．太阳能属于不可再生能源D．核能属于不可再生能源4．在我国“三星堆遗址”的出土文物中，发现了用极薄的金箔贴饰的精美“金器”，黄金可以被做成极薄的金箔，主要是因为黄金的（）A．延展性好B．硬度大C．弹性好D．密度大5．20 世纪初科学家先后提出了如图（a）、（b）、（c）所示的三种原子模型，依照提出时间的顺序正确的排列为:A （a）、（b）、（c） ;B （c）、（b）、（a） ;C （b）, （c）, （a）;D （a）、（c）、（b）.6．下列说法错误的是（）A．直流电动机换向器的作用是每当线圈刚转过平衡位置时改变线圈中的电流方向B．蓄电池充电过程中，把化学能转化为电能C．发电机是根据电磁感应现象制成的D．电能表是测量电功的仪表7．随着科学技术的不断进步，磁记录与人们的关系越来越密切。

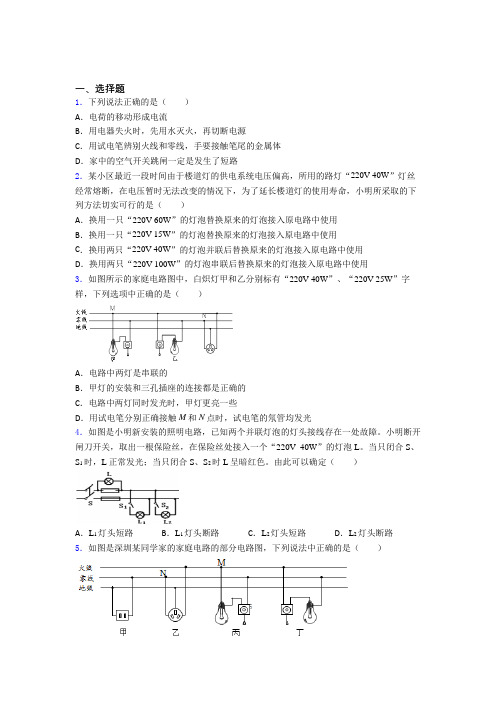

一、选择题1．下列说法正确的是（）A．电荷的移动形成电流B．用电器失火时，先用水灭火，再切断电源C．用试电笔辨别火线和零线，手要接触笔尾的金属体D．家中的空气开关跳闸一定是发生了短路2．某小区最近一段时间由于楼道灯的供电系统电压偏高，所用的路灯“220V 40W”灯丝经常熔断，在电压暂时无法改变的情况下，为了延长楼道灯的使用寿命，小明所采取的下列方法切实可行的是（）A．换用一只“220V 60W”的灯泡替换原来的灯泡接入原电路中使用B．换用一只“220V 15W”的灯泡替换原来的灯泡接入原电路中使用C．换用两只“220V 40W”的灯泡并联后替换原来的灯泡接入原电路中使用D．换用两只“220V 100W”的灯泡串联后替换原来的灯泡接入原电路中使用3．如图所示的家庭电路图中，白炽灯甲和乙分别标有“220V 40W”、“220V 25W”字样，下列选项中正确的是（）A．电路中两灯是串联的B．甲灯的安装和三孔插座的连接都是正确的C．电路中两灯同时发光时，甲灯更亮一些D．用试电笔分别正确接触M和N点时，试电笔的氖管均发光4．如图是小明新安装的照明电路，已知两个并联灯泡的灯头接线存在一处故障。
小明断开闸刀开关，取出一根保险丝，在保险丝处接入一个“220V 40W”的灯泡L。
当只闭合S、S1时，L正常发光；当只闭合S、S2时L呈暗红色。
由此可以确定（）A．L1灯头短路B．L1灯头断路C．L2灯头短路D．L2灯头断路5．如图是深圳某同学家的家庭电路的部分电路图，下列说法中正确的是（）A．家庭电路中使用的是直流电，电压是220VB．丁灯的安装及开关的连接是正确的C．两孔插座和三孔插座的连接都是正确的D．用试电笔正确接触M和N点时，试电笔的氖管均不发光6．“珍爱生命、注意安全”是同学们日常生活中必须具有的意识，下列做法符合安全用电原则的是（）A．甲图，用湿手把电饭煲的三脚插头拔下来B．乙图，熔断后的保险丝用铜丝或铁丝代替C．丙图，多个大功率用电器同时用一个插座D．丁图，用试电笔辨别火线和零线的操作方法7．下列图中不符合安全用电原则的是（）A．使用验电笔时，发光的是火线B．开关与灯串联后应接在零线上C．人应远离断线后落地的高压线D．不用湿布擦拭正在工作的电灯8．如图，下列有关生活用电的说法正确的是（）A．图甲，若保险盒内熔丝熔断后，可以用铜丝或者铁丝代替B．图乙，试电笔在使用过程中手不能触碰笔尾金属体C．图丙，三脚插头中接外壳的那个“脚”较长，目的是将用电器金属外壳先接地D．图丁，该电能表表盘上的示数表示该户截止目前消耗的总电能为 9316 kW·h9．如图是一台能正常工作的电冰箱的简化电路图，M是压缩机用的电动机，L是电冰箱内的照明灯泡，下列说法中错误的是（）A．电动机和灯泡是并联的B．冰箱工作时，外壳要接地C．冷藏室门打开时，灯开关断开D．食物放入冰箱内，温度降低，内能减小10．如图是物理课本部分插图，关于这些插图的说法，正确的是（）A．图中，是汽油机的做功冲程，表示内能转化为机械能B．图中，电源短路，容易烧坏电源，应该避免C．图中，比起白炽灯，节能灯耗电要多得多D．图中，人没有接触高压电线不会触电11．下列做法中不符合安全用电原则的是（）A．不能用铜丝代替保险丝B．家庭电路中，同时使用的大功率用电器不要过多C．可用湿布擦拭正在工作的电视机D．洗衣机、电冰箱等家用电器的金属外壳要接地12．如图所示是小明家庭的部分电路，下列说法正确的是（）A．若保险丝熔断，则一定是短路引起的B．若保险丝熔断，可以用铜丝替换C．灯泡与开关的连接符合安全用电原则D．两孔插座的连接符合安全用电原则13．在开展研学旅行活动中，若发生雷电，下列有关防雷的措施错误的是（）A．在山区遇雷雨时，最好进入山洞避雨，但不要触及洞壁，同时双脚并拢B．在山区遇雷雨躲入旅游车厢内最安全，但进入车厢时手可接触金属部分C．在开阔地行走时不要举着雨伞或肩扛长的金属物D．不要在大树底下躲雨14．下列有关“安全用电”的说法，正确的是（）A．发生电线起火时，马上泼水救火B．发生煤气泄漏时，打开电灯检查漏气管道C．发现有人触电时，立即用手把触电者拉开D．使用验电笔时，手一定要接触验电笔尾部的金属部分15．下列物理量的大小符合实际的是（）A．试电笔内部电阻大小约100ΩB．一个小灯泡发光时的电流约为1AC．手机电池的电压为220V D．家里微波炉的功率可达2000W二、填空题16．(1)如图1所示，小丽把完好的测电笔插入连接正确的有电的三孔插座中时，测电笔的氖管不发光。
电学计算题3．如图23甲所示电路，滑动变阻器的最大阻值为Ω=401R ，电源电压及灯L 的电阻保持不变。
当1S 、2S 均闭合且滑片滑到b 端时，电流表1A 、2A 的示数分别为如图23乙、丙所示；当1S 、2S 均断开且滑片P 置于变阻器的中点时，电流表1A 的示数为0.4A ，求：(1)电源的电压； (2)2R 的电阻； (3)灯L 的电阻；(4)整个电路消耗的最小电功率；(提示：电路的总电阻最大时 消耗的电功率最小)。
4．如图同学们常见的家用饮水机，它的铭牌上标有：额定电压220V ，频率50Hz ，加热功率350W 。
将它接在220V的电压下， （1） 当它处于保温状态时，饮水机中的电流为0.1A ，这时饮水机消耗的电功率是多大？（2）当它处于加热状态时，如果消耗的电能全部用来加热水，它能使热水罐中0.5kg ，20℃的水的温度升高到90℃要多少时间？ （3） 它的工作原理比较简单：整个电路由一个电热元件R 1、一个限流电阻R 2和一个温控开关S 组成（如图13）。
当S 接a 时，电热元件R 1被接入电路中，饮水机开始将水加热；当水温达到一定温度时，温控开关自动切换到b 处，饮水机处于保温状态。
请你按上述原理完成图13中的电路图。
5．如图是一条电热毯电路的示意图，R 0是发热电阻丝，R 是串联在电路中的电阻，S 是控温开关。
电热毯标牌上标有“220V 40W ”字样。
问（不考虑温度对电阻值的影响）： ⑴、要使电热毯处于低温挡时，开关S 应处于什么状态？ ⑵、发热电阻丝R 0的阻值是多大？⑶、当电热毯处于低温挡时，电路中的电流为0.1A ，则在10s 内电阻丝R 0产生的热量是多少？7．如图10所示电路中，小灯泡L 标有“6V 6W ”字样，R 2＝3Ω，当S 1、S 2都闭合时，电流表示数为1.2A ，这时小灯泡L 正常发光，求： (1)电源电压U (2)电阻R 1的阻值(3)当S 1、S 2都断开时，小灯泡L 消耗的功率10．如图所示的电路中，电源电压恒定为4.5V 。
2022-2023学年丽水市初中生能力测试（物理）试卷及答案学校：__________ 姓名：__________ 班级：__________ 考号：__________一、单选题1．甲、乙两台汽油机，甲的效率比乙高，则：（）A．甲每秒钟做的功比乙每秒钟做的功多;B．甲消耗的汽油比乙消耗的汽油少;C．消耗同样多的汽油，甲做的有用功比乙做的有用功多;D．做同样多的有用功，甲消耗的汽油比乙消耗的汽油多.2．如图所示，在大小为500 N的拉力F作用下，滑轮组将800 N的重物提升了l m。
在此过程中 ........................................................................................................................................ （）A．做的有用功是500 J B．做的总功是800 JC．滑轮组的机械效率是62.5％D．滑轮组的机械效率是80％3．分别用分度值为1m、1dm、1cm、1mm四种直尺，测量同一物体的长度，并用米为单位作记录，则记录数据中小数点后面的位数最多的是:（）A．用米尺测量的结果;B．用分米尺测量的结果;C．用厘米尺测量的结果; D．用毫米尺测量的结果.4．如图所示，甲、乙两个通电螺线管互相靠近，a、b和c、d分别接电源，那么 . （）A．a、c都接正极时，甲、乙互相吸引B．b、d都接正极时，甲、乙互相吸引C．a、c都接正极时，甲、乙互相排斥D．b接正极、d接负极时，甲、乙互相排斥5．如图甲所示为一个“一开三孔”开关（即一个开关和一个三孔插座连在一起），它连入电路如图乙所示。
下列说法正确的是..................................................................................... （）A ．灯和插座是串联的B ．灯和插座是并联的C ．开关只控制插座D ．开关同时控制灯和插座6．用电阻为R 1的电热器接在某电源上给一壶水加热，t 1分钟烧开，用电阻为R 2的电热器仍接在同一电路中，给同一壶水加热，t 2分钟烧开，若把两电阻串联起来，给同一壶水加热烧开所需的时间和把两电阻并联起来给同一壶水加热烧开所需的时间之比为 ..................... （ ） A ．t 1+t 2t 1t 2B ．t 1t 2t 1+t 2C ．（t 1+t 2）2t 1t 2D ．t 1t 2（t 1+t 2）27．将一个滑动变阻器接在电源上，消耗的功率为P 。
《第18章电功率》单元检测试卷（一）时间：90分钟满分：100分班级：__________ 姓名：__________ 得分：__________一、选择题(本卷共16小题，每小题3分，共48分)1.电功的国际单位是（）A.伏特（V）B.安培（A）C.焦耳（J）D.瓦特（W）2.利用电流热效应工作的用电器是（）A.电风扇B.电脑C.电冰箱D.电水壶3.如图所示，闭合开关S后，灯泡L发光，现把滑动变阻器的滑片P向a端移动，则灯泡L的亮度与电流表示数的变化情况是（）A.灯泡L变亮，电流表示数变大B.灯泡L变暗，电流表示数变小C.灯泡L变亮，电流表示数变小D.灯泡L变暗，电流表示数变大4.1度电可供25 W的灯泡正常发光的时间是（）A.4 hB.25 hC.15 hD.40 h5.甲用电器标着“220V，60W”，乙用电器上标着“220V，15W”，它们都在额定电压下工作，则下列判断中正确的是（）A.甲用电器做功一定多B.甲用电器做功一定快C.完成相同的功，甲用电器所用的时间一定多D.相同时间内，甲用电器完成的功一定少6.灯的亮暗程度决定于灯的（）A.实际电流B.实际电压C.实际功率D.额定功率7.小红同学家的电冰箱正常工作时电流大约是1 A，则它正常工作10 h所消耗的电能是（）A.2200 JB.1.32×105 JC.7.92×105 JD.7.92×106 J8.秋雨同学在厨房帮妈妈做饭时，观察到的一些现象并用物理知识解释不正确的是（）A.磨刀，是为了增大压力B.高压锅做饭熟的快，是因为锅内气压增大沸点升高C.电饭锅做饭时，把电能转化成内能D.冰箱里取出来的水果表面会有小水珠，是液化现象9.某同学利用如图所示电路，测量额定电压为2.5V小灯泡的额定功率，下列说法错误的是（）A.闭合开关前，滑片P应滑到B端B.闭合开关后，小灯泡不发光，一定是小灯泡灯丝断了C.当电压表示数为2.5V时，测出通过小灯泡的电流，可算出小灯泡的额定功率D.由实验还可得知，小灯泡的实际功率越大，小灯泡越亮10.小王家的电能表上标着“600revs/(kW•h)”，他用这个电能表来测量某用电器的功率．他把家中的其它用电器都与电源断开，仅让这个用电器工作，5min内电能表的转盘转了30转．则该用电器的额定功率是（）A.0.01kWB.0.06kWC.0.1kWD.0.6kW11.如图所示，是研究电流热效应的部分实验电路，甲电阻丝的阻值小于乙电阻丝的阻值．比较通电后两根电阻丝各自两端的电压U甲、U乙以及它们在相同时间内分别产生的热量Q甲、Q乙的大小，下面关系中正确的是（）A.U甲＜U乙，Q甲＜Q乙B.U甲＜U乙，Q甲＞Q乙C.U甲＝U乙，Q甲＝Q乙D.U甲＞U乙，Q甲＜Q乙12.甲、乙两个电热器的电阻之比为5 :4，通过的电流之比为2 :1，通电时间之比为1 :2，则电流通过甲、乙两个电热器产生的热量之比为（）A.5∶2B.5∶4C.2∶5D.10∶113.小明“测量小灯泡的电功率”，根据如图所示的电路图连好电路后，闭合开关S，发现灯泡不发光，电压表无示数，电流表有示数但超出量程，则产生这一现象的原因可能是（）A.小灯泡发生了断路B.小灯泡发生短路C.滑动变阻器发生了短路D.滑动变阻器的滑片接触不良14.小明总是随手关闭家里不必要使用的电灯等家用电器．每多关闭一个家用电器，家庭电路里变大的物理量是（）A.总功率B.总电流C.总电压D.总电阻15.如图所示电路中，已知R1 ＞R2，闭合开关S后（）A.电流通过R1、R2产生的热量Q1 Q2B.通过R1、R2的电流I1 ＞I2C.R1、R2两端的电压U1 ＞U2D.R1、R2消耗的电功率P1 ＞P216.某同学利用图甲所示的电路测量小灯泡的电功率．电路中电源电压保持4.5 V不变，灯泡上标有“3V，1W”字样．闭合开关，将滑片P滑到某一位置时，电压表的指针指示的位置如图乙所示．下列说法错误的是（）A.灯泡的额定功率为1 WB.灯泡正常发光时的电阻为9 ΩC.灯泡的实际功率为0.64 WD.此时灯泡和滑动变阻器的阻值之比为8∶7二、填空题(本大题共4小题，每空1分，共8分)17.小明4月底观察到自己家里的电能表如图所示，当地5月底再观察时，发现电能表示数为，则他家5月份消耗的电能为 kW • h，小明通过查阅资料了解到，电能表上的电流规格“10(40)A”中“10A”表示基本电流，它是确定电能表有关特性的电流值，“(40)A”是电能表能满足测量准确要求，且能长期正常运行的最大电流值，则他家里同时工作的用电器总功率不宜超过 W．18.一台线圈电阻为0.3 Ω电动机，接在12V的电源上时，通过电动机的电流为0.5A，在2 min内电流产生的热量是 J，转化成的机械能是 J．19.如图所示，电源电压恒定，小电灯L标有“3V 0.6W”字样，R为定值电阻，闭合S，断开S1，小电灯正常发光；若再闭合S1，发现电流表示数变化了0.3A，则R的阻值为Ω，此时小电灯L和电阻R消耗的功率之比是．20.如图电路中，灯泡的规格为“6V 2W”，闭合开关，灯泡正常发光，当滑动变阻器的滑片向右滑动时，此时电流表的示数 (选填“变大”、“变小”或“不变”)．电源电压为 V．三、作图题(本大题共2小题，共6分)21.在电路中的○内填上适当的电表符号，使R1、R2并联连接．22.在图中，有两根导线尚未接入电路，请用笔画线代替导线补上．补上后要求：闭合电键，当滑动变阻器的滑片P向右移时，电压表和电流表示数均变大．四、实验与探究题(本大题共2小题，共14分)23.用如图所示的实验装置探究“电流相同时，通过导体产生的热量与电阻大小的关系”(图中甲、乙是完全相同的密闭容器，实验前，A、B两“U”形管内液面是相平的)．(1)请你用笔画线代替导线，将电路连接完整．(2)电流产生的热量不易直接测量，因此，在实验中是通过观察“U”形管中液面的来显示甲、乙容器内空气温度的变化．通过对比观察，你认为(选填“甲”或“乙”)容器中的电阻产生的热量多．由此可知：在电流相同、通电时间相同的情况下，越大，电流产生的热量越多．(3)当密闭容器中的空气温度升高时，空气的内能将会(选填“变大”、“变小”或“不变”)．(4)根据你得出的结论，简要解释：电炉工作时，电炉丝热得发红，而与电炉丝连接的导线却几乎不发热，这是为什么？．24.小明设计了如图甲所示的电路图，用来测定额定电压为“2.5伏”的小灯泡的电功率．各元件都完好，电源电压保持不变.(1)小明将各元件连接成如图乙所示的电路，请指出其中的错误：．(2)电路调整正确后，闭合开关，移动滑动变阻器的滑片，当观察到时，表明小灯泡正常发光，并记录电流表的示数．(3)为了进一步探究小灯泡的亮度与实际电功率的关系，小明继续调节滑动变阻器的滑片，并记录数据如下表，发现第2次实验小灯泡最亮，此时小灯泡的实际电功率为瓦．五、计算题(本大题共2小题，共12分)25.一台电风扇正常工作时，电机两端的电压为220 V，线圈电阻为1.5 Ω，通过线圈的电流为0.2 A，这台电扇正常工作1 min 消耗多少J的电功？产生多少J的热量？26.如图所示电路中，电源电压恒定不变，R为定值电阻，小灯泡L上标有“6V 3W”字样(不考虑小灯泡阻值的变化) ．(1)当S1、S3闭合，S2断开时，小灯泡L正常发光，电流表示数为0.6A，求电源电压和电阻R的阻值；(2)当S2闭合，S1、S3断开时，求小灯泡L工作1 min所消耗的电能．参考答案一、选择题1.C2.D3.A4.D5.B6.C7.D8.A9.B10.D 11.A 12.A 13.B 14.D 15.A 16.C二、填空题17.【答案】150；8800 18.【答案】9；71119.【答案】10；2 : 3 20.【答案】变小；6三、作图题21. 22.四、实验与探究题23.(1)(2)高度差；乙；电阻(3)变大(4)电炉丝与导线是串联的，电流和通电时间相等，电炉丝的电阻较大，产生的热量较多，而导线的电阻极小，所以几乎不发热．24.(1)电流表没有与小灯泡串联，电压表没有与小灯泡并联(2)电压表的示数为2.5V(3)0.98五、计算题25.【答案】2640 ；3.626.【答案】(1)6 V ；60 Ω (2)5 J《第18章电功率》单元检测试卷（二）时间：90分钟满分：100分班级：__________ 姓名：__________ 得分：__________一、选择题（每题3分，共36分）1．电能表是家庭电路中测量下列哪个物理量的仪表（）A．电功率 B．电能 C．电阻 D．电压2.有甲、乙两盏电灯，甲灯上标有“36V 60W”，乙灯上标有“220V 60W”，当它们分别在其额定电压下工作发光时，其亮度是（）A．乙灯比甲灯更亮 B．甲灯比乙灯更亮C．两盏灯一样亮 D．无法判定哪盏灯更亮3.小刚利用电能表测某家用电器的电功率．当电路中只有这个用电器工作时，测得在15min内，消耗电能0.3 KW·h，这个用电器可能是（）A．空调器 B．电冰箱 C．电视机 D．收音机4．小灯泡额定电压为6V，额定功率估计在7W～l2W之间，小佳按如下图所示甲的电路测定灯的功率，所用电流表有0.6A、3A两档，电压表有3V、l5V两档，将它们连入电路时小佳作了正确选择与操作，变阻器滑到某处时两电表示数如图的乙、丙所示，则（）A．小灯泡额定功率为7.5W B．在5V时小灯泡的功率为7.5W C．在1V电压下小灯泡功率7.5W D．在5V时小灯泡功率为1.5W5．把标有“6v 6W”的L1灯和标有“6V 3W”的L2灯串联，接在6V的电源上，则（）A、两灯一样亮B、L1比L2亮 C、11比L2暗 D、两灯都能正常发光6．家用电能表的盘面上，标有3000R/kwh的字样，当接入一个用电器正常工作时，1min 内电能表的转盘转了15转，则该电器消耗的实际功率是（）A、5WB、500WC、300WD、3KW7．如右图所示，将两只额定电压相同的灯泡L1、L2串联在电路中，闭合开关S后，发现灯泡L1较亮，灯泡L2较暗，此现象说明（）A．灯泡L1的阻值大于灯泡L2的阻值B．灯泡L1的额定功率大于灯泡L2的额定功率C．灯泡L1两端的电压小于灯炮L2两端的电压D．通过灯泡L1的电流大于通过灯炮L2的电流8．用电器R1和R2上都标有“6V”字样，它们的电流随电压变化关系如右图所示。
电功率必考基础题型和进阶题型归类一、基础题型题型1.电能表1.小明同学在晚上学习时，使用“220V 40W”的灯泡3小时，则电路中消耗了________的电能。
若电路中接有“600revs/kW·h”的电能表，在这段时间内电能表的表盘转了_______转。
2.如图为某款电能表表盘的部分参数，关于该电能表，下列说法正确的是（）A.此时电能表的读数为631.6JB.该电能表正常工作时的电流为20AC.该电能表所在家庭电路的用电器同时工作时总功率不能超过2200WD.将一个100W的电风扇单独接入电路中正常工作24min，电能表的转盘转过100转题型2.电功率定义3.下列关于电能、电功和电功率的一些说法中，正确的是（）A.通过用电器的电流做功越多，则用电器功率就越大B.用电器消耗的电功率越小，则电流做的功就越少C.千瓦和千瓦时都是电功率的单位D.用电器消耗的电功率越大，则电流做功越快，用电器消耗的电能也越快题型3.两套单位4. 2007年5月，重庆开县某小学遭雷击造成多人伤亡的重大安全事故。
如果某次闪电的能量为4×109J，则这次闪电释放的电能可供100W的灯泡持续工作________s（设灯泡寿命足够长）；若这次闪电持续的时间为0.1s，则它的功率为_________W。
题型4.灯泡亮度问题5.“220V 40W”、“110V 40W”和“36V 40W”三盏电灯都正常发光，它们的亮度情况是___________；三灯串联，则__________最亮；若三灯并联，则__________最亮。
6.标有“6V 6W”和“6V 3W”的灯泡L1和L2串联接在6V电源上，设灯丝电阻不变，则（）A.L1、L2通过的电流之比为2∶1B.L1、L2的实际功率之比为2∶1C.电源电压为12V，L1、L2均正常发光D.电源电压为9V，L2正常发光题型5.额定功率和实际功率7.现有两只标有“PZ220V 50W”和“PZ220V 25W”的灯泡L1、L2，不考虑温度对灯丝电阻的影响，下列分析正确的是（）A.两灯均正常发光时，L1的电阻比较大B.将两灯串联接入220V电路中，L1比L2更亮C.将两灯串联接入220V电路中，两灯消耗的总功率为75WD.将两灯并联接入220V电路中，通过L1、L2的电流之比为2∶1题型6.串并联电功率比值问题8.如图所示，当S闭合，甲、乙两表是电压表时，两表示数之比U甲∶U乙=5∶3，当S断开，若甲、乙两表都为电流表时（）A.甲、乙两表示数之比为2∶5B.甲、乙两表示数之比为3∶5C.通过R1与R2上的电流之比为2∶3D. R1与R2消耗的功率之比为2∶3二、进阶题型题型1.动态电路分析1.如图所示，电路中电源电压恒为4.5V，电压表量程为0~3V，电流表的量程为0~ 0.6A，滑动变阻器的规格为“35Ω2A”，灯泡铭牌标有“3V 0.9W”的字样（灯丝电阻不变）。
专题一：仿真必刷选择题考点：生活用电与电与磁1．如图是正常家庭电路的一部分．下列说法正确的是( )A．导线B与大地之间的电压为220 VB．测电笔先后插入插座的左右插孔，氖管都发光C．电冰箱的插头插入三孔插座能使电冰箱的金属外壳接地D．断开开关S后，站在地上的人接触a点或b点一定不会触电2．如图所示的电路中，正常发光的三盏灯突然全部熄灭，经检查保险丝完好，用试电笔插进插座的两孔，氖管均发光．造成这一现象的原因是（）A．插座发生短路了B．进户的火线断了C．进户的零线断了D．某盏电灯的灯丝断了3．一位“法师”在铺有塑料地毯的舞台上表演不怕电的“功夫”，他将一盏普通的白炽灯泡接到两导线头A、B之间，灯泡正常发光；随后将灯泡取下，“法师”两手分别抓住两导线头A、B，如图所示，其助手用测电笔分别测试A、B及“法师”的皮肤．发现测电笔的氖管都发光．对此表演的合理解释是A．如果“法师”此时光脚直接站在地上，也不会触电B．“法师”的两手均戴有特制绝缘手套C．在人、灯交替过程中，助手将零线断开了D．在人、灯交替过程中，助手将火线断开了4．如图所示的家庭照明电路，已知其中一只灯泡的灯头接线处存在故障．电工师傅为查明故障，在保险丝处接入一只“220V 40W”的灯泡L0．当只闭合开关S、S1时，灯泡L0和L1都呈暗红色(比正常发光状态暗得多)；当只闭合开关S、S2时，灯泡L0正常发光，L2不发光．由此可以确定A．L1灯头接线处断路B．L1灯头接线处短路C．L2灯头接线处断路D．L2灯头接线处短路5．如图是小轩家的部分电路．下列说法正确的是（）A．若熔断器熔丝断了，可以用铜丝代替B．若导线cd间断路，仍然可以安全使用三线插座C．若闭合开关S，灯泡L不发光．用测电笔检测e点，氖管不发光，则说明灯丝一定断了D．若ab间断路，灯泡L仍能正常工作6．下列做法中符合安全用电要求的是（）A．用电器电线绝缘皮破损了仍继续使用B．在未断开电源的情况下更换灯泡C．在家庭电路中安装空气开关或保险丝D．在高压线附近放风筝7．如图是小明家的部分电路，他将电饭煲的插头插入三孔插座后，正在烧水的电热水壶突然停止工作，但电灯仍正常发光，拔出电饭煲的插头，电热水壶仍不能工作，用试电笔分别测试插座的左、右孔，氖管均发光．若电路中只有一处故障，则( )A．电热水壶所在电路的b、c间断路B．插座的接地线断路C．电路的c、d间导线断路D．电路的a、b间导线断路8．甲、乙为两个条形磁铁的两个磁极，根据图中的小磁针静止时的指向，可以判断A．甲是N极，乙是S极B．甲、乙都是N极C．甲、乙都是S极D．甲是S极，乙是N极9．小磁针静止时的指向如图所示，由此可知( )A．a端是通电螺线管的N极，c端是电源正极B．a端是通电螺线管的N极，c端是电源负极C．b端是通电螺线管的N极，d端是电源正极D．b端是通电螺线管的N极，d端是电源负极10．小红梳理反思了“磁场和磁感线”相关知识，她归纳整理如下，其中正确的有( )①磁场看不见摸不着，但是可以借助小磁针感知它的存在②磁感线是磁体周围空间实际存在的曲线③磁感线是由铁屑组成的④地磁场的磁感线是从地球南极附近出发回到北极附近A．①④B．②③C．①②D．②④11．如图所示，电磁铁P和Q通电后（）A．P的右端是N极，Q的左端是S极，它们相互吸引B．P的右端是S极，Q的左端是S极，它们相互排斥C．P的右端是N极，Q的左端是N极，它们相互排斥D．P的右端是S极，Q的左端是N极，它们相互吸引12．如图所示的四个实验,反映电动机基本原理的是A．B．C．D．13．如图所示，GMR是一个巨磁电阻，其阻值随磁场的增强而急剧减小，当闭合开关S1、S2时，下列说法正确的是（）A．电磁铁的右端为N极B．小磁针将顺时针旋转C．当P向左滑动时，电磁铁的磁性增强，指示灯变暗D．当P向右滑动时，电磁铁的磁性减小，电压表的示数减小14．如图所示，处于光滑水平面的小车上放有一条形磁铁，左侧有一螺线管，闭合开关S，下列判断正确的是（）A．小车受到电磁铁斥力作用，向右运动B．小车受到电磁铁引力作用，向左运动C．只将滑片P向右移动，电磁铁磁性增强D．只将电源正负极交换，电磁铁磁性减弱15．如图所示，是一种自行车前轮的结构图，行驶中，磁铁靠近传感器时磁场能使其中的带电粒子发生偏转（即相当于通电导体在磁场中受力运动），产生一种信号，信号传入速度计能测出自行车行驶的速度和里程．下列能说明其原理的是图（）A．B．C．D．16．如图所示，通电导线a、b固定不动，左磁体对a的作用力为F a，右磁体对b的作用力为F b，下列说法正确的是（）A． B．C．D．17．关于下列四幅图的说法正确的是（）A．甲图的实验说明磁场能产生电流B．乙图的实验所揭示的原理可制成发电机C．丙图是演示电磁感应现象的实验装置D．丁图中麦克风应用了磁场对电流的作用18．在如图所示实验中，将小铁球从斜面顶端由静止释放，观察到它在水平桌面上运动的轨迹如图甲中虚线OA所示．在OA方向的侧旁放一磁铁，再次将小铁球从斜面顶端由静止释放，观察到它在水平桌面上运动的轨迹如图乙中虚线OB所示．由上述实验现象可以得出的结论是（）A．小铁球在桌面上继续运动是由于受到向前的作用力B．磁铁对小铁球没有作用力C．力可以改变小铁球的运动方向D．力可以使小铁球发生形变19．如图所示是某科技小组设计的一种温度自动控制报警装置电路图，关于它的说法正确的是A．当温度低于90℃时，报警装置就会响铃，同时绿灯亮B．当温度低于90℃时，报警装置就会响铃，同时红灯亮C．当温度达到90℃时，报警装置就会响铃，同时红灯亮D．当温度达到90℃时，报警装置就会响铃，同时绿灯亮20．关于下列四幅图的叙述中正确的是A．如图甲所示，闭合开关，小磁针将发生偏转，依据该现象可制成电动机B．如图乙所示，闭合开关，磁场中导体竖直向上运动时电流表指针不偏转C．如图丙所示，闭合开关，磁场中导体将运动，依据该现象可制成发电机D．如图丁所示，两磁极间的相互作用不需要任何物质就可以直接发生作用21．图为试电笔的结构及使用方法．下列说法正确的是（）A．试电笔可以判断物体是带正电还是带负电B．若氖管发光，说明人体成为了电流的通路C．笔尖、电阻和氖管是导体，外壳、弹簧和笔卡是绝缘体D．在两种使用试电笔的方法中，甲是正确的，乙是错误的22．如图所示的家庭电路中，闭合开关后灯泡不亮．用试电笔检测插座的两孔，发现只有插入右孔时氖管才发光．用试电笔检测A点氖管发光，检测B点氖管不发光．发生这一现象的原因可能是A．灯泡短路B．灯丝断了C．开关接触不良D．插座短路23．如图所示家庭电路中的某一部分，电工师傅按下面的顺序进行检测：①闭合S1，灯L1亮；②断开S1，闭合S2，灯L2不亮；③再用测电笔测a、b、c、d四个接线点，发现只有在c点氛管不发光．若电路中只有一处故障，则是（）A．灯L2短路B．灯L2所在支路开路C．c、d两点间开路D．c点左侧的零线开路24．如图所示，在接线柱A、B间接入导线（其材料为普通铜丝），在接线柱C、D间接入熔丝．接通电源，灯泡正常发光，熔丝不熔断；断开电源，在B、D间连上一根导线，再次接通电源时，灯不亮，熔丝熔断．以下判断错误的是A．导致熔丝熔断的原因是电路中电流过大B．熔丝熔断时，熔丝中的电流大于AB间导线中的电流C．熔丝熔断，但灯泡依然完好D．用铜丝代替熔丝不符合安全用电的原则25．王同学用如图所示的电路做实验，检查完电路后，接通电源.当闭合开关后，发现灯不亮，但熔断器没有熔断，用测电笔测试导线接头a、b、c、d四处，氖管都发光，测试e处，氖管不亮，则故障是A．进入插头的火线开路B．开关b、c间开路C．电灯c、d间开路D．导线d、e间开路26．一个能绕中心转动的小磁针在图示位置保持静止．某时刻开始小磁针所在的区域出现水平向右的磁场，磁感线如图所示，则小磁针在磁场出现后（）A．两极所受的力是平衡力，所以不会发生转动B．两极所受的力方向相反，所以会持续转动C．只有N极受力，会发生转动，最终静止时N极所指方向水平向右D．两极所受的力方向相反，会发生转动，最终静止时N极所指方向水平向右27．如图所示是动圈式话筒和扬声器的构造示意图．讲话时的声音使膜片振动，与之相连的线圈也跟着一起振动，线圈中产生随声音变化的电流．变化的电流通过扬声器的线圈，线圈就会在磁场中来回振动，带动纸盆也来回振动发出声音．根据以上叙述思考，下列说法正确的是A．扬声器的线圈振动是因为通电导线在磁场中受到力的作用B．动圈式话筒是把电能转化成机械能的一种装置C．电风扇的工作原理与动圈式话筒的工作原理相同D．扬声器的工作原理是法拉第发现的电磁感应现象28．巨磁电阻效应是指某些材料的电阻在磁场中急剧减小的现象，且磁场越强电阻越小．图中是说明巨磁电阻特性原理的示意图，图中GMR是巨磁电阻．如果闭合S1、S2，滑片p向左移动时，电表的变化情况是A．Ⓐ表和Ⓥ表示数均变小B．Ⓐ表和Ⓥ表示数均变大C．Ⓐ表示数变小，Ⓥ表示数变大D．Ⓐ表示数变大，Ⓥ表示数变小29．图为交流发电机原理图，线圈在磁场中转动，则（）A．两磁极间的磁场方向向左B．线圈在磁场中切割磁感线C．通过灯泡的电流方向不变D．线圈一定不受磁场力作用30．如图所示，干电池底部吸有强磁铁（可导电），在干电池的正极上支有一“门”字形导线框，导线框B 侧和套在强磁铁上导电圆环C连接，导线框和圆环C能够一起绕干电池持续转动，圆环C在转动过程中与强磁铁接触良好．导线框转动的动力来源A．只有线框A侧受到磁场对电流的作用B．只有线框B侧受到磁场对电流的作用C．线框A侧、B侧都受到磁场对电流的作用D．线框A侧、B侧都不受到磁场对电流的作用，是受到的其它外力参考答案1．C由图知，开关接在导线A上，所以A是火线，B是零线，A、火线和零线间的电压为220V，零线和大地之间的电压为0，导线B与大地之间的电压为0，故A错误；B、插座的左孔接零线，右孔接火线，所以测电笔插入插座的左孔氖管不发光，插入插座的右插孔氖管发光，故B错误；C、三孔插座已接地，当电冰箱的插头插入三孔插座能使电冰箱的金属外壳接地，这样能防止金属外壳的用电器漏电时发生触电事故，故C正确；D、由图可知，开关S断开时，虽然灯泡不发光，但a点在火线上，所以人接触a点会触电，b在零线上，所以接触b点不会发生触电事故，故D错误．2．CA．插座处发生短路，会使保险丝熔断，故A错；B．进户线的火线断了，试电笔的氖管不会发光，故B错．C．三盏电灯全部熄灭但保险丝完好，说明电路中干路上有断路，测电笔测试插座的两孔，氖管都发光，说明两孔与火线是连通的，故只可能是零线断了．试电笔能亮，说明火线上有电，而零线上本该不亮，但也亮了，说明是进户线的零线开路了，故C正确；D．因各灯并联，互不影响，某个电灯的灯丝烧断了，其它灯仍还亮，故D错．3．C用测电笔接触“法师”，氖管发光说明此时“法师”身体带电，与火线是连通的，而他没有触电，是因为没有电流从他身上流过，可以确定在人、灯交替过程中，助手将零线断开了，所以人体并没有电流通过，所以选项C解释正确；如果“法师”此时光脚直接站在地上，会有较大电流通过人体，造成触电，故A错误；若“法师”的两手均戴有特制绝缘手套，氖管不会发光，故B错误；若在人、灯交替过程中，助手将火线断开了，氖管不会发光，故D错误；4．D当只闭合S、S1时L0和L1都呈暗红色，是因为L1与该灯串连接入电路，所分电压低于220V，所以L1正常；当只闭合S、S2时，L0正常发光，L2不发光，是因为L2被短路，使L0直接接在电源上，正常发光．5．DA．熔断器熔丝断了，应在排除故障后换用同规格的熔丝，绝不能用铜丝代替，因为铜丝在电流过大时不会熔断，不能起到保险作用，故A错误；B．若cd间断路，则插座接地线断，用电器的金属外壳不能接地，在用电器漏电时会造成触电事故，所以不能再安全使用三线插座，故B错误；C．e点与零线直接相连，闭合开关S，灯泡L不发光．用用测电笔检测e点，氖管不发光，可能是灯丝断了，也可能是熔丝断了，或者火线断了，所以不能说明灯丝一定断了，故C错误；D．若ab间断路，即部分零线断路，但灯泡的两端依然可以连接到火线和零线形成回路，所以灯泡可以正常发光，故D正确．6．CA. 用电器电线绝缘皮破损了仍继续使用，有触电的危险，且容易发生短路，故A错误；B. 在未断开电源的情况下更换灯泡，人接触到火线会触电，不符合安全用电原则，故B错误；C. 在家庭电路中安装空气开关或保险丝，在电流过大时，空气开关会跳闸自动切断电路，或保险丝熔断自动切断电路，符合安全用电原则，故C正确；D. 在高压线附近放风筝，风筝容易缠绕在高压线上而发生危险，不符合安全用电原则，故D错误；故选C。
维修电工高级工试题库及答案维修电工培训考试题库（高级工）一、填空题1、开关电器中的灭弧罩，是采用绝缘栅片组成的灭弧栅，即是利用（）灭弧法原理。
2、开关电器常利用（）为灭弧介质，是因为：当触头间电弧产生于油中时，油被电弧热量分解成以氧气为主的气体，该气体能将电弧吹灭，故（）为优良的灭弧介质。
3、迅速拉长电弧，可使弧隙的电场强度（）降，离子负荷迅速（），从而加速电弧的熄灭。
这种灭弧方法是开关设备中普遍采用的最基本的一种灭弧法。
4、高压负荷开关虽有简单的灭弧装置，但它不能断开（）电流，因此它必须与（）来切断短路故障。
5、灭弧能力越强，越存在操作过电压。
真空断路器的灭弧能力很强，但由于其触头分断时，还存在热电子发射，从而形成金属蒸发电弧，并能在交流电流过零时熄灭，故真空断路器不存在（）。
6、大容量真空断路器，为了提高开断能力，增强灭弧的效果和灭弧能力，一般在触头的周围装上旋弧盘或在电极上开以（）槽，形成（）及（）的磁吹灭弧结构形式。
7、在采用真空断路器单独作为旋转电动机、干式变压器的保护开关时，都需要在断路器的负荷侧装设（）保护装置。
8、真空断路器的真空开关管可长期使用而无需（）维护。
9、分闸线圈的电源电压过低，往往使高压断路器发生（）失灵的故障。
10、3~35Kv电压互感器高压熔断器熔丝熔断时，为防止继电器保护（），应先停止有关保护，再进行处理。
11、电压互感器一次熔丝连接熔断时，可更换（）容量的熔丝。
12、电流互感器接线端子松动或回路断线造成开路，处理时应带（）手套，使用（）工具，并站在（）垫上进行处理。
如消除不了，应停电处理。
13、更换电压互感器时，要核对二次电压（）、（）及计量表计的（）。
当电压比改变时，应改变计量表计的（）及继电保护定值。
14、35Kv变压器有载调压操作可能引起（）保护动作。
15、并联电容器的运行电压超过其额定电压（）倍时，或室内温度超过（）o C时，都应将电容器停止运行。
16、并联电容器故障掉闸后，值班人员应检查电容器有无外部放电（）、（）、（）、过热等现象。
