基础工程课程设计任务及指导书

《土力学与地基基础》课程设计指任导务书书城建系市政教研室2011-5-18一、《基础工程》课程设计任务书1、设计题目：桥梁工程钻孔灌注桩基础设计2、设计目的《土力学地基基础课程设计》目的是培养学生的设计和应用能力，经过本课程设计的学习，要求学生能够掌握桥梁地基桩基础设计方法。

本课程的主要任务是培养学生：（1）树立正确的设计思想，理论联系实际，具有创新思想；（2）提高综合运用所学的理论知识独立分析和解决问题的能力；（3）学会运用桥梁地基基础工程设计的基本理论、基本知识和基本技能，了解基础工程设计的一般规律；（4）具有运用标准、规范，查阅技术资料的能力和分析计算能力，以及运用计算机绘图的能力。

3、设计内容（1）通过上部结构形式及荷载的要求，确定基础类别和形式；（2）通过对地质资料的分析，确定基础的埋深及对地基的验算内容；（3）根据设计题目要求的内容，通过查阅有关资料确定设计的详细内容和设计步骤；（4）验算桩基和承台的强度并进行配筋计算（选做）；（5）编写课程设计报告；（6）绘制所设计的基础施工图。

4、设计要求（1）绘图符合规范要求；（2）提交纸质和电子文档设计成果各一份；（3）其余按学院、系规定。

5、评分标准采用五级记分制：优秀、良好、中等、及格、不及格。

优秀：能独立完成课程设计，计算书内容准确无误，内容全面，书写清楚。

图纸图面整洁，内容全面，图面标注正确，符合制图标准。

在设计过程中能独立思考，发现问题、解决问题。

上课不缺席。

良好：能独立完成课程设计，计算书内容有少量一般性计算错误，内容全面，书写清楚。

图纸图面较整洁，内容全面，图面标注经提问后基本能符合制图标准。

上课不缺席。

中等：能独立完成课程设计，计算书内容有少量一般性计算错误，内容不全，书写较清楚。

图纸图面不够整洁，内容不全，图面标注基本能符合制图标准。

上课不缺席。

及格：尚能独立完成课程设计，计算书有明显错误，内容不全，书写潦草。

图纸图面较脏，内容不全，图面标注有明显错误，经提问后尚能正确回答。

基础工程课程设计设计一、教学目标本课程的教学目标是使学生掌握基础工程的基本概念、原理和设计方法，培养学生解决实际工程问题的能力。

具体目标如下：1.知识目标：学生能够理解基础工程的基本概念、原理和设计方法，掌握不同类型基础的设计和计算，了解基础工程的施工技术和质量控制。

2.技能目标：学生能够运用基础工程的知识解决实际工程问题，具备基础工程设计和施工的基本能力。

3.情感态度价值观目标：培养学生对基础工程的兴趣和热情，增强学生对工程事业的的责任感和使命感。

二、教学内容本课程的教学内容主要包括基础工程的基本概念、原理和设计方法，不同类型基础的设计和计算，基础工程的施工技术和质量控制。

具体安排如下：1.第一章：基础工程概述，介绍基础工程的基本概念、类型和设计原则。

2.第二章：基础工程的基本原理，讲解基础工程的受力分析、承载力和稳定性。

3.第三章：基础工程的设计方法，介绍不同类型基础的设计方法和计算公式。

4.第四章：基础工程的施工技术，讲解基础工程的施工流程、技术和质量控制。

5.第五章：基础工程的案例分析，分析实际工程中的基础工程设计和施工问题，培养学生解决实际工程问题的能力。

三、教学方法本课程采用多种教学方法，包括讲授法、讨论法、案例分析法和实验法等，以激发学生的学习兴趣和主动性。

1.讲授法：通过讲解基础工程的基本概念、原理和设计方法，使学生掌握基础知识。

2.讨论法：学生进行分组讨论，培养学生解决实际工程问题的能力。

3.案例分析法：分析实际工程中的基础工程设计和施工问题，使学生能够将理论知识应用于实际工程。

4.实验法：安排基础工程的实验课程，使学生了解基础工程的施工技术和质量控制。

四、教学资源本课程的教学资源包括教材、参考书、多媒体资料和实验设备等。

1.教材：选用权威的基础工程教材，为学生提供全面、系统的知识体系。

2.参考书：提供相关领域的参考书籍，丰富学生的知识面。

3.多媒体资料：制作精美的PPT、视频等多媒体资料，提高学生的学习兴趣。

中南大学土木建筑学院《基础工程》课程设计任务及指导书指导书一、课程设计说明（一）目的和任务课程设计是专业教学计划中的重要环节，通过该教学环节使学生对所学课程的理论知识有更全面系统的了解，并应用于实际工程设计，拓宽学生的知识面，巩固所学知识，提高学生分析问题，解决实际问题的能力。

（二）设计要求1．必须按照设计任务书的要求完成全部规定内容，严格遵守国家颁布的有关技术规范和规定；2．设计图件采用计算机绘制，要求线条清晰、整洁美观，符合有关制图规范；3．设计书一律用计算机打印,文句通顺、简明扼要，文中计量单位一律采用国际标准。

二、注意事项1. 每位同学应严格按所规定的题目和条件，独立完成设计计算书和设计图纸，严禁抄袭。

否则成绩以不及格计。

2. 图纸规格为2号，一律要求计算机绘图。

3. 做到图面整洁、布图合理，文字、数字及符号大小适当、书写规范。

4. 课程设计完成后，各人将设计图纸向内折叠好（图标部分向外翻出一角），并将设计计算书插入叠好的图纸内。

5. 设计资料上交截止时间：第17周星期五下午5：00（由班长或课代表收齐交指导老师）。

三、参考文献（1）建筑桩基技术规范（JGJ94-94），中国建筑科学研究院，中国建筑工业出版社，1994。

（2）桩基工程手册，史佩栋主编，中国建筑工业出版社，2008（3）基础工程，周景星等编，清华大学出版社。

（4）建筑地基基础设计规范（GBJ50007－2002），中华人民共和国建设部编，中国建筑工业出版社。

（5）地基及基础工程，顾晓鲁编，中国建筑工业出版社，2003。

（6）桩基础设计方法与施工技术，高大钊等编著，机械工业出版社，2002（7）中华人民共和国铁道部. 《铁路桥涵设计规范》TBJ 2-96.铁道部标准司科情所.1996 （8）李克钏.《基础工程》.北京：中国铁道出版社.2000.（9）铁路工程设计技术手册.《桥梁地基和基础》.北京：人民铁道出版社.1978. （10）李亮、魏丽敏等主编《基础工程》，中南大学出版社，2005任务书题目1：铁路桥墩桩基础设计一．设计资料1. 线路：双线、直线、坡度4‰、线间距5m，双块式无碴轨道及双侧1.7m宽人行道，其重量为44.4kN/m。

基础工程(道路专业)课程设计任务书《基础工程》课程设计题目：城市高架花瓶式桥墩桩基础设计时间：月日至月日共 1 周专业：土木工程（道路）班级：学号：姓名：指导教师：课程设计任务书本课程设计对象为某城市高架桥花瓶式桥墩下桩基础设计，包括基桩设计和承台设计。

一、设计资料1．上部结构及荷载资料上部结构为等跨的钢筋混凝土预应力梁桥,标准跨径为35m，公路-Ⅱ级汽车荷载，荷载为纵向控制设计，作用于混凝土桥墩承台顶面纵桥向的荷载如下：2．地质资料桥位地形平坦，位于已有道路上，墩基处地层成层较规律。

地下水埋置较深，对工程建设无不良影响，无不良工程地质现象存在。

地层及其物理力学指标见下表。

桥位地层及参数二、设计内容及要求按给定的条件完成桥墩基础与地基的设计与检算。

具体要求如下：1.按给定的桥墩底面尺寸拟定承台平面尺寸；2.分析桥墩处地基土层情况确定承台埋深，初步拟定承台厚度；3.初步拟定桩径，及施工方式；4.根据荷载情况初步拟定桩长；5.单桩竖向承载力计算；6.基桩竖向承载力计算；7.基桩水平承载力计算8.基桩截面强度设计计算9.承台受弯、受剪、受冲切计算三、设计完成后提交的文件和图表1．计算说明书部分：编制计算说明书一份，设计计算说明书用A4纸手写。

整个说明书应满足计算过程完整、计算步骤清楚、文字简明、符号、绘图规范和版面美观的要求。

2．图纸部分：绘制3号配筋图一张。

图纸应用AutoCAD制作或手工绘制，而且应该表达正确、布局合理和尺寸齐全。

按说明书在前，图纸在后的顺序装订成册，交给指导老师评阅。

四、进程安排1．星期一：布置设计任务，查阅资料,完成设计内容的1-5项工作2．星期二：查阅资料，理解掌握考虑承台、基桩协同工作的土的弹性抗力作用计算受水平荷载的桩基（弹性多排桩内力和变为计算方法），进行6-8项设计计算3．星期三：完成6-8项设计计算4．星期四：完成设计内容第9项工作5．星期五：绘图6．整理、上交设计计算说明书及图纸。

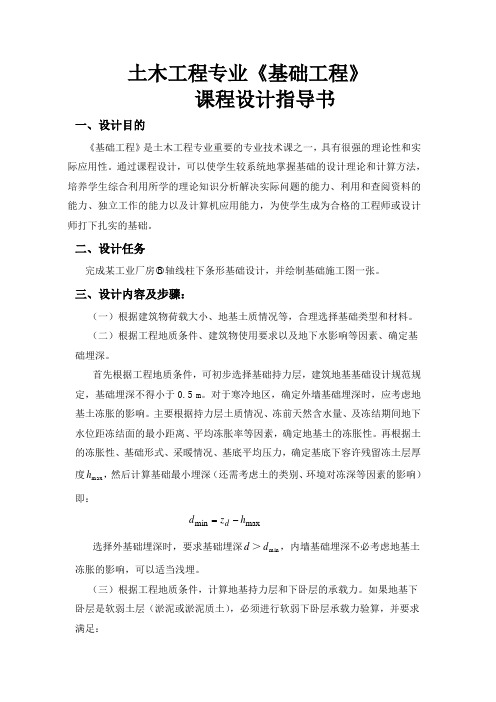

土木工程专业《基础工程》课程设计指导书一、设计目的《基础工程》是土木工程专业重要的专业技术课之一，具有很强的理论性和实际应用性。

通过课程设计，可以使学生较系统地掌握基础的设计理论和计算方法，培养学生综合利用所学的理论知识分析解决实际问题的能力、利用和查阅资料的能力、独立工作的能力以及计算机应用能力，为使学生成为合格的工程师或设计师打下扎实的基础。

二、设计任务完成某工业厂房○B 轴线柱下条形基础设计，并绘制基础施工图一张。

三、设计内容及步骤：（一）根据建筑物荷载大小、地基土质情况等，合理选择基础类型和材料。

（二）根据工程地质条件、建筑物使用要求以及地下水影响等因素、确定基础埋深。

首先根据工程地质条件，可初步选择基础持力层，建筑地基基础设计规范规定，基础埋深不得小于0.5 m 。

对于寒冷地区，确定外墙基础埋深时，应考虑地基土冻胀的影响。

主要根据持力层土质情况、冻前天然含水量、及冻结期间地下水位距冻结面的最小距离、平均冻胀率等因素，确定地基土的冻胀性。

再根据土的冻胀性、基础形式、采暖情况、基底平均压力，确定基底下容许残留冻土层厚度max h ，然后计算基础最小埋深（还需考虑土的类别、环境对冻深等因素的影响）即：m ax m in h z d d -=选择外基础埋深时，要求基础埋深d ＞min d ，内墙基础埋深不必考虑地基土冻胀的影响，可以适当浅埋。

（三）根据工程地质条件，计算地基持力层和下卧层的承载力。

如果地基下卧层是软弱土层（淤泥或淤泥质土），必须进行软弱下卧层承载力验算，并要求满足：az cz z f p p ≤+（四）根据修正后的地基承载力特征值a f 以及相应于荷载效应标准组合上部结构传至基础顶面的竖向力K F ，按下式计算柱下条形基础宽度：Ld f F B G a K ).(γ-∑≥ （五）对于柱下钢筋混凝土条形基础，通常根据抗弯刚度条件确定基础梁高度h ，取41(=h ~l )81，l 为柱距，同时还要考虑其构造要求。

基础工程课程设计一、课程目标知识目标：1. 让学生理解基础工程的基本概念，掌握其分类和功能。

2. 使学生掌握基础工程的施工方法，了解各种施工工艺的优缺点。

3. 帮助学生了解基础工程在土木工程中的重要性，认识到基础工程对整个工程质量的影响。

技能目标：1. 培养学生运用基础工程知识解决实际问题的能力。

2. 提高学生分析基础工程案例的能力，学会从多角度评价工程方案的合理性。

3. 培养学生团队合作能力，通过小组讨论、汇报等形式，提高沟通与表达能力。

情感态度价值观目标：1. 培养学生热爱工程专业，增强对基础工程学科的兴趣。

2. 培养学生具备良好的职业道德，强调工程质量和安全意识。

3. 增强学生的环保意识，使其在工程实践中注重环境保护。

课程性质：本课程为基础工程学科的入门课程，旨在让学生了解基础工程的基本概念、分类、功能及施工方法，培养学生解决实际问题的能力。

学生特点：学生为初中年级，具备一定的物理和数学知识，对工程学科有一定的好奇心，但缺乏实际操作经验。

教学要求：注重理论与实践相结合，通过案例分析和课堂讨论，提高学生的实际操作能力和解决问题的能力。

同时，注重培养学生的职业道德和环保意识，使他们在未来的工程实践中能够为我国的基础工程建设做出贡献。

在教学过程中，将目标分解为具体的学习成果，以便进行后续的教学设计和评估。

二、教学内容1. 基础工程概念与分类：讲解基础工程的基本概念、功能及分类，包括浅基础、深基础、桩基础等。

教材章节：第一章 基础工程概述2. 基础工程施工方法：介绍基础工程的常用施工方法，如挖掘、浇筑、打桩等，分析各种施工方法的优缺点。

教材章节：第二章 基础工程施工技术3. 基础工程案例分析：分析典型的基础工程案例，使学生了解基础工程在实际工程中的应用。

教材章节：第三章 基础工程案例解析4. 基础工程质量管理：讲解基础工程质量控制措施，培养学生的工程质量意识。

教材章节：第四章 基础工程质量控制5. 基础工程环境保护：介绍基础工程中的环保措施，提高学生的环保意识。

《基础工程》课程设计任务及指导书一．设计题目：高承台群桩基础设计二．设计资料：1．构造情况上部结构为预应力混凝土简支梁桥，桥面宽度(净-10m+2×1.5m)，为单向双车道行驶。

每个墩上纵向设两排支座，一排固定，一排滑动。

下部结构为桩柱式桥墩和钻孔灌注桩基础。

各位同学具体设计梁的情况按下式计算：梁的标准跨径（m）为：9.5+在班编号×0.5梁体（横向包括五片梁）自重（kN）：（100+在班编号×2）×标准跨径盖梁自重：705kN墩柱高度：在班编号为单号的：4m；在班编号为双号的：5m；墩柱自重：在班编号为单号的：307.8kN；在班编号为双号的：384.8kN；承台平面形状：在班编号为单号的：矩形；在班编号为双号的：H形；平面尺寸宜根据自己的设计，在“基础课设基础构造图2014.pdf”的基础上进行修正，需考虑布桩的要求。

桩径：根据自己的设计，建议在0.8~1.5m间取值2．设计荷载汽车荷载公路I级、或汽车荷载公路II级，各班级荷载安排见表1。

表1桥梁2014级1-4班设计荷载一览表3 主要材料混凝土：承台与桩基1班和3班采用C35混凝土，2班和4班采用C30混凝土；钢筋：主筋钢筋采用HRB400，箍筋采用HRB335。

以上材料设计参数按《公路钢筋混凝土及预应力混凝土桥涵设计规范》JTG D62-2004规定取值。

4．计算方法承台以上构件按极限状态进行荷载效应组合，按《公路桥涵设计通用规范》JTG D60-2004 进行。

桩基础内力分析和验算，按《公路桥涵地基与基础设计规范》JTG D63-2007进行。

桩基础配筋设计按《公路钢筋混凝土及预应力混凝土桥涵设计规范》JTG D62-2004进行。

5．其他参数汽车荷载冲击系数u 1：（应计算基频后确定，本课程设计简化粗略取值：单跨布载为1.15，双孔布载为1.0）；支座中心至盖梁顶面的高度为0.1m。

注：设计时不考虑流水压力、风力等计算；由于承台和桩基础在横桥向的刚度较大，设计计算时不进行基础横桥向受力分析，仅考虑纵桥向弯矩及水平力作用下的结构分析。

《基础工程》课程设计任务书1.1 本课程设计任务基础工程设计的任务通常包含：①方案设计：目的是确定地基基础的技术方案，包括地基持力层的选取和基础结构形式的确定。

②技术设计：包括地基检算和基础结构设计两者。

其任务是通过力学计算和结构措施两方面的手段来保证所设计的地基基础满足设计总体目标的要求。

本课程设计任务：①认真阅读岩土工程勘察报告，完成工程概况及地层介绍；②进行地基基础方案论证，选择切实可行的地基基础方案；③完成相应基础工程设计。

1.2 设计内容1.2.1设计计算（1）综合分析设计资料，对三种常用的房屋基础类型（刚性基础、钢筋混凝土扩展基础和桩基础）的技术合理性进行比较（限于课时，本次课程设计不考虑造价因素），选择较为合理的基础方案。

（2）确定所选基础的类型，平面尺寸及埋深等；（3）完成该基础（包括地基）的计算。

1.2.2图纸（1）基础总平面布置图（假定所有基础均与自己设计的基础相同）；（2）基础结构图（应包含图纸说明和工程数量表）。

1.2.3设计计算说明书要求设计计算说明书通常应包含下述内容：（1）工程概况和设计任务。

包括：工程名称，场地位置，上部结构的类型、尺寸，本人承担的课程设计任务；（2）地质勘察资料介绍（勘查报告由老师提供）；（3）方案论证。

包括：基础选型，尺寸拟定，地基持力层的选取。

需要阐明自己的思路和考虑的因素并列出必要的说明；（4）计算说明。

包括：计算项目，计算过程和计算结果，方案调整的理由和结果。

需要阐明参数选取的理由、考虑的因素并列出必要的说明；设计计算说明书应制作成Word文档。

整个说明书应满足计算过程完整、计算步骤清楚、文字简明、符号规范和版面美观的要求，图纸应用CAD制作而且应该表达正确、布局合理和尺寸齐全。

说明书用16开纸张打印，和图纸一起装订成册，交任课老师评阅。

1.3设计依据及参考文献1．岩土工程勘察规范（GB50021-2001）．北京：中国建筑工业出版社，20022．建筑地基基础设计规范（GB50007-2002）．北京：中国建筑工业出版社，2002 3．建筑桩基技术规范（JGJ94-94）．北京：中国建筑工业出版社，19954．建筑抗震设计规范（GB50011-2001）．北京：中国建筑工业出版社，20015．建筑地基处理技术规范（JGJ79-2002）．北京：中国建筑工业出版社，20026．《基础工程》，华南理工大学、浙江大学、湖南大学等编，中国建筑工业出版社，2008年9月第二版7.《基础工程》，周景星等编，清华大学出版社，1996年9月8．《地基及基础工程》，顾晓鲁编，中国建筑工业出版社，2003年9．《基础工程学》，陈仲颐、叶书麟，中国建筑工业出版社，1990。

西南交通大学-基础工程课程设计指导书西南交通大学 - 基础工程课程设计指导书一、设计背景基础工程是一门重要的工程学科，它在各种工程领域都扮演着关键作用。

通过这门课程的学习，学生将学习到土力学、基础设计、地基加固等方面的知识，从而确保工程建设的安全、稳定和可靠性。

本课程设计旨在通过实际案例演练和理论融合，培养学生的工程实践和创新能力，提高其工程实际操作技能和综合素质。

二、设计目标本课程设计的目标是通过理论和实践相结合的方式，帮助学生深入了解土力学和基础工程的知识，并能够熟练掌握其实际应用。

同时，本课程还将重点培养学生的实验能力、分析问题的能力以及解决问题的能力。

具体的目标如下：1. 帮助学生全面了解基础工程领域的相关知识，包括土力学、基础设计、地基加固等方面的知识。

2. 通过案例演练，帮助学生掌握实际操作技能，提高其实践能力和工程实践经验。

3. 培养学生独立分析和解决基础工程问题的能力。

4. 提高学生的创新意识和创新能力。

5. 培养学生的团队合作精神和交流能力。

三、基础工程课程设计内容本课程设计包括理论和实践两个方面的内容。

课程设计将分为三个阶段进行：1. 理论阶段：该阶段的主要内容是讲授基础工程的相关理论知识，包括土力学的基本理论、基础设计的基本方法、地基加固的技术要点等方面的内容。

同时，还将通过实例分析和案例讲解，帮助学生深入掌握理论知识。

2. 实验阶段：该阶段的主要内容是基础工程实验，包括基础设计实验、地基加固实验等。

学生将亲手操作实验设备，通过实践加深对理论知识的理解，并掌握相关操作和技能。

3. 案例演练阶段：该阶段的主要内容是案例研究和演练，通过讲解实际工程案例，深入掌握基础工程领域的实际应用和解决问题的方法。

学生将组成小组，分别负责不同部分的研究，并结合理论和实践，独立解决实际工程中的问题。

四、基础工程课程设计要求1. 学生应该认真学习理论知识，理解基础工程的基本原理和方法。

2. 学生应该认真参加实验，掌握基础工程实验操作技能，并能够熟练操作实验设备。

《基础工程》课程设计1.设计任务书1.1设计资料某桥上部构造采用装配式钢筋混凝土T形梁。

标准跨径L，计算跨径L。

板式橡胶支座，桥面宽度为7m＋2×1.0m，双车道，参照《公路桥涵地基与基础设计规范》(JTG3363—2019)进行设计计算。

设计荷载为公路—II级，人群荷载为3.0kN/m2。

材料：台帽、耳墙及截面a-a 以上均用C20混凝土，γ1=25.00kN/m3；台身(自截面a-a以下)用M7.5浆砌片，块石(面墙用块石，其他用片石，石料强度不小于MU30)，γ2=23.00kN/m3；基础用C15素混凝土浇筑，γ3=24.0 kN/m3；台后及溜坡填土γ4=17.00kN/m3；填土的内摩擦角φ=35°，黏聚力c= 0.0。

标准跨径=23m 计算跨径=22.6m水文、地质资料：设计洪水位高程离基底的距离为6.5m(a-a截面处)。

地基土的物理、力学性质指标见下表1.2设计标准规范[1] 魏进王晓谋.基础工程第五版.北京：人民交通出版社股份有限公司，2021.[2] 中华人民共和国交通运输部.公路桥涵设计通用规范：JTG D60—2015.北京:人民交通出版社股份有限公司,2015.[3] 中华人民共和国交通运输部.公路桥涵地基与基础设计规范:JTG D63—2019.北京:人民交通出版社股份有限公司,2019.[4] 中华人民共和国交通运输部.公路钢筋混凝土及预应力混凝土桥涵设计规范:JTG 3362—2018.北京:人民交通出版社股份有限公司,2018.[5] 中华人民共和国交通运输部.公路圬工桥涵设计规范JTG D61—2005.北京:人民交通出版社股份有限公司,2005.1.3进程安排1、桥台及基础构造和拟定的尺寸、绘制轮廓图 12月16日2、荷载计算 12月17日3、工况分析 12月18日4、地基承载力验算 12月19日5、基底偏心距验算 12月20日6、基础稳定性验算 12月20日7、沉降计算 12月21日8. 整理资料、电子版排版 12月21日2计算部分一、 桥台及基础构造和拟定的尺寸桥台及基础和拟定的尺寸如下图所示，基础分两层，每层厚度0.5m ，襟边和台阶宽度相等，取0.4m 。
