化工厂工程管道标识

国家工业管道标识规范及颜色1. 目的为了便于工业管道内的物质识别，确保安全生产，避免在操作上、设备检修上发生误判断等情况，结合公司的实际情况制定本规范。

2.适用范围本规范规定了工业管道的基本识别色、识别符号和安全标识。

本规范适用于工业生产中非地下埋没的气体和液体的输送管道。

3.定义本标准采用下列定义,3.1识别色：用以识别工业管道内物质种类的颜色。

3.2识别符号：用以识别工业管道内的物质名称和状态的记号。

3.3危险标识：表示工业管道内的物质为危险化学品。

3.4消防标识：表示工业管道内的物质专用于灭火。

4.基本识别色4.1根据管道内物质的一般性能，分为八类，并相应规定了八种基本识别色和相应的颜色标准编号见下表。

物质种类基本识别色颜色标准编号色样水艳绿G03 见电子版本水蒸气大红R03空气淡灰B03气体中黄Y07酸或碱紫P02可燃液体棕YR05其他液体黑-氧淡黄PB064.2基本识别色标识方法工业管道的基本识别色标识方法，使用方应从以下五种方法中选择。

a)管道全长上标识；b)在管道上以宽为150mm的色环标识；c)在管道上以长方形的识别色标牌标识；d)在管道上以带箭头的长方形识别色标牌标识；e)在管道上以系挂的识别色标牌标识。

4.3当采用4.2中b）、c）、d）、e）方法时，两个标识之间的最小距离应为10m。

4. 4 4.2中c）、d）、e）的标牌最小尺寸应以能清楚观察识别色来确定。

4.5当管道采用4.2中b），c），d），e）基本识别色标识方法时，其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位。

5.识别符号工业管道的识别符号由物质名称、流向和主要工艺参数等组成，其标识应符合下列要求：5.1 物质名称的标识a）物质全称。

例如：氮气、硫酸、甲醇。

b）化学分子式。

例如：N2、H2SO4、CH3OH。

5.2 物质流向的标识5.2.1工业管道内物质的流向用箭头表示，如果管道内物质的流向是双向的，则以双向箭头表示。

工业管道基本识别色、识别符号和安全标识规定模板1. 引言为了加强企业对工业管道的管理和安全保障，规范工业管道的识别色、识别符号和安全标识，确保员工和设备的安全，提高工作效率，特订立本规定。

2. 识别色规定2.1 管道颜色分类及其含义为了便于员工对工业管道进行区分，规定如下管道颜色分类及其含义：•红色：表示不安全、停止或紧急情况，如高压、高温、毒性物质等；•黄色：表示警告、注意或注意事项，如低压、温度较高等；•绿色：表示安全、正常运行或设备启动；•蓝色：表示具有特殊作用或向员工供应特定信息，如供水管道、消防设备等；•灰色：表示特别规管道或设备。

2.2 识别色标准2.2.1 管道识别色标准•红色：Pantone 186C；•黄色：Pantone 7409C；•绿色：Pantone 369C；•蓝色：Pantone 293C；•灰色：Pantone 430C。

2.2.2 标签识别色标准•标签背景色统一采用白色（白色标签背景上若有图标，则需使用其它颜色背景）；•字体和图标颜色使用对应管道识别色（红色、黄色、绿色、蓝色、灰色）；•字体大小为正常可读清楚的大小。

3. 识别符号规定为了提高工业管道的识别效果，规定以下识别符号：•管道识别符号：用于标示管道的类型和功能；•设备识别符号：用于标示连接在管道上的设备；•方向箭头符号：用于标示流体或气体的流动方向。

符号设计应符合以下原则：•简洁明白，便于辨识；•符号应具备统一性，避开多种符号混用；•符号应搭配管道颜色使用。

4. 安全标识规定4.1 安全标识内容的设计要求•安全标识应简洁明确，符合国家相关标准和规定；•安全标识应具备统一性，避开不同标识间产生混淆；•安全标识应搭配管道颜色和识别符号使用。

4.2 安全标识的种类和标识位置依据不同的安全需求，应设置相应的安全标识，并在以下位置进行标识：•逆止阀、隔离阀、紧急迫断按钮等安全装置上设置相应安全标识；•管道及设备相近进行明显可见的标识。

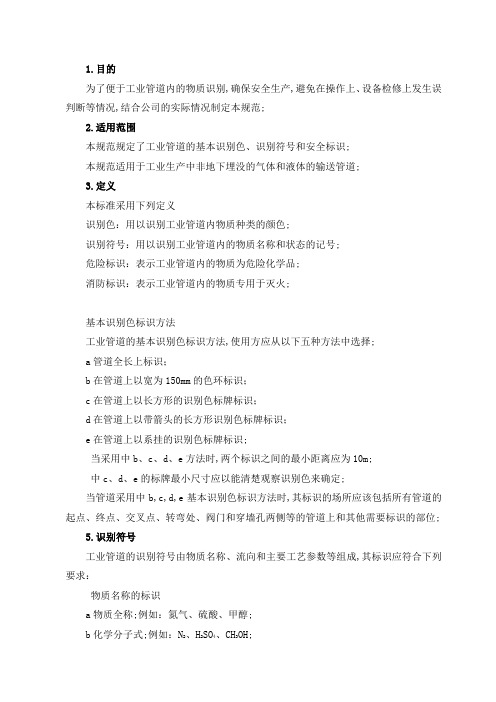

1.目的为了便于工业管道内的物质识别,确保安全生产,避免在操作上、设备检修上发生误判断等情况,结合公司的实际情况制定本规范;2.适用范围本规范规定了工业管道的基本识别色、识别符号和安全标识;本规范适用于工业生产中非地下埋没的气体和液体的输送管道;3.定义本标准采用下列定义识别色：用以识别工业管道内物质种类的颜色;识别符号：用以识别工业管道内的物质名称和状态的记号;危险标识：表示工业管道内的物质为危险化学品;消防标识：表示工业管道内的物质专用于灭火;基本识别色标识方法工业管道的基本识别色标识方法,使用方应从以下五种方法中选择;a管道全长上标识；b在管道上以宽为150mm的色环标识；c在管道上以长方形的识别色标牌标识；d在管道上以带箭头的长方形识别色标牌标识；e在管道上以系挂的识别色标牌标识;当采用中b、c、d、e方法时,两个标识之间的最小距离应为10m;中c、d、e的标牌最小尺寸应以能清楚观察识别色来确定;当管道采用中b,c,d,e基本识别色标识方法时,其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位;5.识别符号工业管道的识别符号由物质名称、流向和主要工艺参数等组成,其标识应符合下列要求：物质名称的标识a物质全称;例如：氮气、硫酸、甲醇;b化学分子式;例如：N2、H2SO4、CH3OH;物质流向的标识5.2.1工业管道内物质的流向用箭头表示,如果管道内物质的流向是双向的,则以双向箭头表示;5.2.2当基本识别色的标识方法采用中d和e时,则标牌的指向就作为表示管道内的物质流向,如果管道内物质流向是双向的,则标牌指向应做成双向的;物质的压力、温度、流速等主要工艺参数的标识,使用方可按需自行确定采用;和中的字母、数字的最小字体,以及中箭头的最小外形尺寸,应以能清楚观察识别符号来确定;6.安全标识危险标识a适用范围：管道内的物质,凡属于GB13690所列的危险化学品,其管道应设置危险标识;b表示方法：在管道上涂150mm宽黄色,在黄色两侧各涂25mm宽黑色的色环或色带,安全色范围应符合GB2893的规定;c表示场所：基本识别色的标识上或附近;消防标识工业生产中设置的消防专用管道应遵守GB13495的规定,并在管道上标识“消防专用”识别符号;标识部位、最小字体应分别符合、的规定;7.工业管道涂颜色和注字规定表工业管道涂颜色和注字规定表对于采暖装置一律涂刷银漆,不注字;通风管道塑料管除外一律涂灰色;对于不锈钢管、有色金属管、玻璃管、塑料管以及保温外用铅皮薄护罩时,均不涂色;对于室外地沟的管道不涂色,但在阴井内接头处应按介质进行涂色;对于保温涂沥青的防腐管道,均不涂色;化工管道涂颜色和注字规定表注：①对于采暖装置一律涂刷银漆,不注字;②通风管道管除外一律涂灰色;③对于不锈钢管、有色金属管、玻璃管、管以及保温外用铅皮薄护照时,均不涂色;④对于室外地沟的管道不涂色,但在阴井内接头处应按介质进行涂色;⑤对于保温涂沥青的防腐管道,均不涂色。

国家工业管道标识规范及颜色1. 目的为了便于工业管道内的物质识别，确保安全生产，避免在操作上、设备检修上发生误判断等情况，结合公司的实际情况制定本规范。

2.适用范围本规范规定了工业管道的基本识别色、识别符号和安全标识。

本规范适用于工业生产中非地下埋没的气体和液体的输送管道。

3.定义本标准采用下列定义3.1识别色：用以识别工业管道内物质种类的颜色。

3.2识别符号：用以识别工业管道内的物质名称和状态的记号。

3.3危险标识：表示工业管道内的物质为危险化学品。

3.4消防标识：表示工业管道内的物质专用于灭火。

4.基本识别色4.1根据管道内物质的一般性能，分为八类，并相应规定了八种基本识别色和相应的颜色标准编号见下表。

物质种类基本识别色颜色标准编号色样水艳绿G03 见电子版本水蒸气大红R03空气淡灰B03气体中黄Y07酸或碱紫P02可燃液体棕YR05其他液体黑-氧淡黄PB064.2基本识别色标识方法工业管道的基本识别色标识方法，使用方应从以下五种方法中选择。

a)管道全长上标识；b)在管道上以宽为150mm的色环标识；c)在管道上以长方形的识别色标牌标识；d)在管道上以带箭头的长方形识别色标牌标识；e)在管道上以系挂的识别色标牌标识。

4.3当采用4.2中b）、c）、d）、e）方法时，两个标识之间的最小距离应为10m。

4. 4 4.2中c）、d）、e）的标牌最小尺寸应以能清楚观察识别色来确定。

4.5当管道采用4.2中b），c），d），e）基本识别色标识方法时，其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位。

5.识别符号工业管道的识别符号由物质名称、流向和主要工艺参数等组成，其标识应符合下列要求：5.1 物质名称的标识a）物质全称。

例如：氮气、硫酸、甲醇。

b）化学分子式。

例如：N2、H2SO4、CH3OH。

5.2 物质流向的标识5.2.1工业管道内物质的流向用箭头表示，如果管道内物质的流向是双向的，则以双向箭头表示。

国家工业管道标识规范及颜色1. 目的为了便于工业管道内的物质识别，确保安全生产，避免在操作上、设备检修上发生误判断等情况，结合公司的实际情况制定本规范。

2.适用范围本规范规定了工业管道的基本识别色、识别符号和安全标识。

本规范适用于工业生产中非地下埋没的气体和液体的输送管道。

3.定义本标准采用下列定义3.1识别色：用以识别工业管道内物质种类的颜色。

3.2识别符号：用以识别工业管道内的物质名称和状态的记号。

3.3危险标识：表示工业管道内的物质为危险化学品。

3.4消防标识：表示工业管道内的物质专用于灭火。

4.基本识别色4.1根据管道内物质的一般性能，分为八类，并相应规定了八种基本识别色和相应的颜色标准编号见下表。

物质种类基本识别色颜色标准编号色样水艳绿G03 见电子版本水蒸气大红R03空气淡灰B03气体中黄Y07酸或碱紫P02可燃液体棕YR05其他液体黑-氧淡黄PB064.2基本识别色标识方法工业管道的基本识别色标识方法，使用方应从以下五种方法中选择。

a)管道全长上标识；b)在管道上以宽为150mm的色环标识；c)在管道上以长方形的识别色标牌标识；d)在管道上以带箭头的长方形识别色标牌标识；e)在管道上以系挂的识别色标牌标识。

4.3当采用4.2中b）、c）、d）、e）方法时，两个标识之间的最小距离应为10m。

4. 4 4.2中c）、d）、e）的标牌最小尺寸应以能清楚观察识别色来确定。

4.5当管道采用4.2中b），c），d），e）基本识别色标识方法时，其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位。

5.识别符号工业管道的识别符号由物质名称、流向和主要工艺参数等组成，其标识应符合下列要求：5.1 物质名称的标识a）物质全称。

例如：氮气、硫酸、甲醇。

b）化学分子式。

例如：N2、H2SO4、CH3OH。

5.2 物质流向的标识5.3 物质的压力、温度、流速等主要工艺参数的标识，使用方可按需自行确定采用。

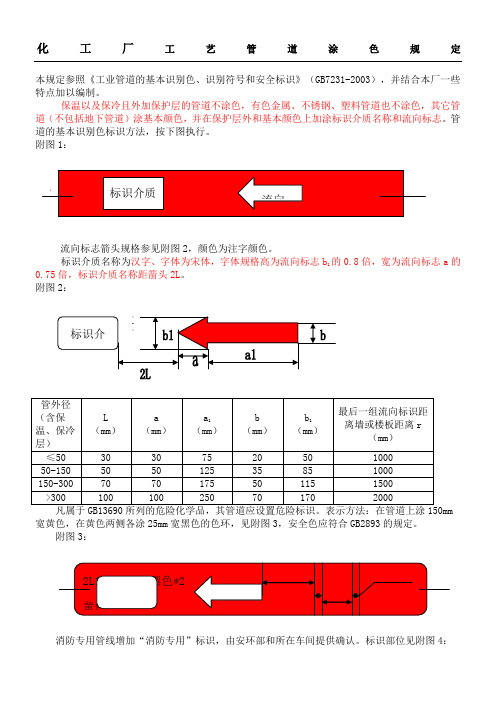

化工厂工艺管道涂色规定本规定参照《工业管道的基本识别色、识别符号和安全标识》（GB7231-2003），并结合本厂一些特点加以编制。

保温以及保冷且外加保护层的管道不涂色，有色金属、不锈钢、塑料管道也不涂色，其它管道（不包括地下管道）涂基本颜色，并在保护层外和基本颜色上加涂标识介质名称和流向标志。

管道的基本识别色标识方法，按下图执行。

附图1：流向标志箭头规格参见附图2，颜色为注字颜色。

标识介质名称为汉字、字体为宋体，字体规格高为流向标志b 1的0.8倍，宽为流向标志a 的0.75倍，标识介质名称距箭头2L 。

附图2：宽黄色，在黄色两侧各涂25mm 宽黑色的色环，见附图3，安全色应符合GB2893的规定。

附图3：消防专用管线增加“消防专用”标识，由安环部和所在车间提供确认。

标识部位见附图4：面漆的漆种按98年9月14日纪要的精神采用普通自喷漆，施工方法按规范执行，未尽事宜，现场研究决定。

1、室内管道在弯头、阀门、法兰或分支附近设一组，距离为200mm。

2、管线外径尺寸（含保温）Φ500以上，汉字用200mm作标识。

3、室外管架上的管线标识，跨度在11米以上时，以一跨一个标识。

当跨度为6米时，每两跨一个标识，标识位置起点应在在跨中部，平行管线较多时，两侧管线标在上部及外侧各标一处，中间管线在上、下部各做一个标识，并相互对齐，并以美观大方为原则。

4、管桥上管线按界区划分范围由介质输出车间提供介质名称，流向等参数，并与输入单位进行确认，施工时，施工队沿管线起点标至终端，并由各车间确认。

本规定从08年5月12日开始施行，5月12日以前管道基本颜色、标识介质名称、流向标志箭头颜色不再做变更。

5月12日以后管道局部防腐，基本颜色按原色执行，整体防腐按新标准执行。

附：GB7231-2003工业管道的基本识别色、识别符号和安全标识。

1.目的为了便于工业管道内的物质识别，确保安全生产，避免在操作上、设备检修上发生误判断等情况，结合公司的实际情况制定本规范。

2.适用范围本规范规定了工业管道的基本识别色、识别符号和安全标识。

本规范适用于工业生产中非地下埋没的气体和液体的输送管道。

3.定义本标准采用下列定义3.1识别色：用以识别工业管道内物质种类的颜色。

3.2识别符号：用以识别工业管道内的物质名称和状态的记号。

3.3危险标识：表示工业管道内的物质为危险化学品。

3.4消防标识：表示工业管道内的物质专用于灭火。

4.基本识别色4.1根据管道内物质的一般性能，分为八类，并相应规定了八种基本识别色和相应的颜色标准编号见下表。

4.2基本识别色标识方法工业管道的基本识别色标识方法，使用方应从以下五种方法中选择。

a)管道全长上标识；b)在管道上以宽为150mm的色环标识；c)在管道上以长方形的识别色标牌标识；d)在管道上以带箭头的长方形识别色标牌标识；e)在管道上以系挂的识别色标牌标识。

4.3 当采用4.2中b）、c）、d）、e）方法时，两个标识之间的最小距离应为10m。

4.4 4.2中c）、d）、e）的标牌最小尺寸应以能清楚观察识别色来确定。

4.5当管道采用4.2中b），c），d），e）基本识别色标识方法时，其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位。

5.识别符号工业管道的识别符号由物质名称、流向和主要工艺参数等组成，其标识应符合下列要求：5.1 物质名称的标识a）物质全称。

例如：氮气、硫酸、甲醇。

b）化学分子式。

例如：N2、H2SO4、CH3OH。

5.2 物质流向的标识，如果管道内物质的流向是双向的，则以双向箭头表示。

，则标牌的指向就作为表示管道内的物质流向，如果管道内物质流向是双向的，则标牌指向应做成双向的。

5.3 物质的压力、温度、流速等主要工艺参数的标识，使用方可按需自行确定采用。

管道颜色及标识规范工业管道颜色及标识规范 FF/GCAB-01-16-2010 第1版0次修改1.目的为了便于工业管道内的物质识别，确保安全生产，避免在操作上、设备检修上发生误判断等情况，结合公司的实际情况制定本规范。

2.适用范围本规范规定了工业管道的基本识别色、识别符号和安全标识。

本规范适用于工业生产中非地下埋没的气体和液体的输送管道。

3.定义本标准采用下列定义识别色:用以识别工业管道内物质种类的颜色。

识别符号:用以识别工业管道内的物质名称和状态的记号。

危险标识:表示工业管道内的物质为危险化学品。

消防标识:表示工业管道内的物质专用于灭火。

基本识别色标识方法工业管道的基本识别色标识方法，使用方应从以下五种方法中选择。

a)管道全长上标识;b)在管道上以宽为150mm的色环标识;c)在管道上以长方形的识别色标牌标识;d)在管道上以带箭头的长方形识别色标牌标识;e)在管道上以系挂的识别色标牌标识。

当采用中b)、c)、d)、e)方法时，两个标识之间的最小距离应为10m。

中c)、d)、e)的标牌最小尺寸应以能清楚观察识别色来确定。

当管道采用中b)，c)，d)，e)基本识别色标识方法时，其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位。

5.识别符号工业管道的识别符号由物质名称、流向和主要工艺参数等组成，其标识应符合下列要求:物质名称的标识1工业管道颜色及标识规范 FF/GCAB-01-16-2010 第1版0次修改a)物质全称。

例如:氮气、硫酸、甲醇。

b)化学分子式。

例如:N、HSO、CHOH。

2243物质流向的标识工业管道内物质的流向用箭头表示，如果管道内物质的流向是双向的，则以双向箭头表示。

当基本识别色的标识方法采用中d)和e)时，则标牌的指向就作为表示管道内的物质流向，如果管道内物质流向是双向的，则标牌指向应做成双向的。

物质的压力、温度、流速等主要工艺参数的标识，使用方可按需自行确定采用。

工业管道颜色及标识规范----FF-GCAB-01-16-20101.目的为了便于曲美内管道内的物质识别，确保安全生产，避免在操作上、设备检修上发生误判断等情况，结合公司的实际情况制定本规范。

2.适用范围本规范规定了曲美管道的基本识别色、识别符号和安全标识。

本规范适用于曲美生产中非地下埋没的气体和液体的输送管道。

3.定义本标准采用下列定义3.1识别色：用以识别曲美管道内物质种类的颜色。

3.2识别符号：用以识别曲美管道内的物质名称和状态的记号。

3.3危险标识：表示曲美管道内的物质为危险化学品。

3.4消防标识：表示曲美管道内的物质专用于灭火。

4.2基本识别色标识方法曲美管道的基本识别色标识方法，使用方应从以下五种方法中选择。

a)管道全长上标识；b)在管道上以宽为150mm的色环标识；c)在管道上以长方形的识别色标牌标识；d)在管道上以带箭头的长方形识别色标牌标识；e)在管道上以系挂的识别色标牌标识。

4.3 当采用4.2中b）、c）、d）、e）方法时，两个标识之间的最小距离应为10m。

4.4 4.2中c）、d）、e）的标牌最小尺寸应以能清楚观察识别色来确定。

4.5当管道采用4.2中b），c），d），e）基本识别色标识方法时，其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位。

5.识别符号曲美管道的识别符号由物质名称、流向和主要工艺参数等组成，其标识应符合下列要求：5.1 物质名称的标识a）物质全称。

例如：氮气、硫酸、甲醇。

b）化学分子式。

例如：N2、H2SO4、CH3OH。

5.2 物质流向的标识5.2.1曲美管道内物质的流向用箭头表示，如果管道内物质的流向是双向的，则以双向箭头表示。

5.2.2当基本识别色的标识方法采用4.2中d）和e）时，则标牌的指向就作为表示管道内的物质流向，如果管道内物质流向是双向的，则标牌指向应做成双向的。

5.3 物质的压力、温度、流速等主要工艺参数的标识，使用方可按需自行确定采用。

１。

目的为了便于工业管道内的物质识别,确保安全生产，避免在操作上、设备检修上发生误判断等情况,结合公司的实际情况制定本规范。

２.适用范围本规范规定了工业管道的基本识别色、识别符号和安全标识.本规范适用于工业生产中非地下埋没的气体和液体的输送管道.3．定义本标准采用下列定义3。

1识别色:用以识别工业管道内物质种类的颜色。

3.2识别符号：用以识别工业管道内的物质名称和状态的记号。

3.３危险标识:表示工业管道内的物质为危险化学品。

３。

4消防标识:表示工业管道内的物质专用于灭火。

4．2基本识别色标识方法工业管道的基本识别色标识方法，使用方应从以下五种方法中选择。

ａ）管道全长上标识;ｂ)在管道上以宽为１50ｍｍ的色环标识；c)在管道上以长方形的识别色标牌标识;d）在管道上以带箭头的长方形识别色标牌标识;e)在管道上以系挂的识别色标牌标识。

4。

3 当采用４。

2中b)、c)、d)、ｅ)方法时，两个标识之间的最小距离应为10m。

４。

4 4。

2中ｃ）、d）、e)的标牌最小尺寸应以能清楚观察识别色来确定。

4。

5当管道采用4。

2中b），c），ｄ）,ｅ)基本识别色标识方法时,其标识的场所应该包括所有管道的起点、终点、交叉点、转弯处、阀门和穿墙孔两侧等的管道上和其他需要标识的部位。

5.识别符号工业管道的识别符号由物质名称、流向和主要工艺参数等组成,其标识应符合下列要求:５。

1 物质名称的标识a）物质全称。

例如:氮气、硫酸、甲醇。

b）化学分子式。

例如:N２、H2SO４、CH3OH。

5.2 物质流向的标识5．２.１工业管道内物质的流向用箭头表示，如果管道内物质的流向是双向的,则以双向箭头表示。

５.2.2当基本识别色的标识方法采用４.２中ｄ)和e）时，则标牌的指向就作为表示管道内的物质流向，如果管道内物质流向是双向的,则标牌指向应做成双向的.5。

3 物质的压力、温度、流速等主要工艺参数的标识，使用方可按需自行确定采用。

5。

4 5。
