国际会展中心楼宇自控系统设计一、原始依据（包括设计或论文的工作基础、研究条件、应用环境、工作目的等。
）1．国际会展中心楼宇自控系统招标文件2．国际会展中心建筑工位图3．楼宇自控系统设计说明及相关系统图4．相关标准：1)《民用建筑设计标准》GB/T50314-20002)《有线电视系统工程技术规范》GB50200-943)《民用建筑电气设计规范》JGJ/T16-924)《防盗报警控制设计规范》JGJ/T16-925)《安全防范工程程序与技术》GHT75-945．楼宇自控系统设计资料二、设计内容和要求1．设计内容：楼宇自控系统（BAS）2．设计要求：1）实现的功能：空调机组监控新风机组监控给排水系统监控排风机监控电梯及空压机监控2）完成的工作：根据招标文件了解楼宇自控系统的需求学习Autocad软件统计控制点表画出各控制对象的原理图进行控制器、传感器、执行器的选择画出楼宇自控系统图画出控制器的接线图1第一章国际会展中心介绍及技术指标1．1 会展中心介绍1．1．1 会展中心概况简介用地面积m2，建筑面积61000m2，前广场9440m2，后货场11360m2，停车场面积13000m2，展馆一层由A-F六个功能区组成，大展厅高度为15m-26m，提供868个展位，面积达18100平方米，后部综合楼高度为8m，提供256个展位，面积达5600m2，展厅特点可分可合，可大可小，其空间组合十分灵活，适应多种不同规模、性质的展览，可满足专项展览、会议、商务、宴会的多功能需要。
夹层服务性空间由西餐备餐间、部分办公区域及主要设备的设备用房；二层高度为4m，由1个专项展厅（面积：1800 m2、展位数：80个）、14个会议室、2个宴会厅、1个新闻发布室、2个自助餐厅、4个酒吧构成。
整体建筑采用世界先进的多种幕墙形式及复杂的大跨度空间桁架形式。
同时，本建筑拥有的高科技计算机网络系统、交易系统、参展人员登记系统、广告发布系统、空调系统、消防系统、弱电等各系统设计中均采用了多项国内、国际最新技术成果，并参照国际一流展览中心标准，对各展位预留语言、数据、给排水、动力电等接口，是天津市面积最大、功能最齐全、现代化、专业化水平最高的展馆，将成为滨海新区发展经济的旗舰。
楼宇设备自控系统工程方案1.引言随着城市化进程和人们对舒适、安全、节能的需求不断增长，楼宇设备自控系统在现代建筑中得到越来越广泛的应用。
通过自动化控制和智能化管理，楼宇设备自控系统可以实现对建筑内部空气质量、温度、湿度、照明、电力、通风、空调、消防等设备的精准控制和管理，为人们创造一个舒适、安全、高效的室内环境。
本文旨在针对某大型商业综合体楼宇的设备自控系统进行设计和工程方案的具体规划。
2.项目概述本项目是针对某大型商业综合体楼宇的设备自控系统工程，主要包括以下设备：空调系统、通风系统、照明系统、安防系统、消防系统等。
通过对这些设备的自动化控制和智能化管理，实现对商业综合体楼宇的设备运行状态进行实时监控、调节和管理，提高设备的运行效率，降低能耗，提升商业综合体楼宇的舒适度和安全性。
3.系统架构设计（1）整体架构本项目设备自控系统采用分布式控制架构，分为上位机系统和下位机系统。
上位机系统负责对设备进行远程监控和控制，包括数据采集、数据分析、故障诊断和远程操作等功能；下位机系统负责现场设备的控制和执行，包括传感器、执行器、控制器等设备，通过现场总线与上位机系统进行通讯。
整体架构如图1所示。
（2）设备控制策略根据不同的设备特点和使用需求，本项目设备控制系统将采用多种控制策略，包括PID控制、模糊控制、遗传算法控制等，以满足对设备运行状态的精准控制和管理需求。
4.系统功能规划（1）空调系统控制空调系统是商业综合体楼宇的重要设备，对空调系统的控制包括温度、湿度、风速、送风口的开合度、空调机组的运行状态等多个方面。
通过设备自控系统，可以实现对空调系统的温控、湿控、风控、风量控制、节能运行等功能。
（2）通风系统控制通风系统是商业综合体楼宇的重要设备，通风系统的控制包括通风量、排风量、新风量、室内空气质量的监测和调节等。
通过设备自控系统，可以实现对通风系统的空气质量控制、能耗控制、新风换气等功能。
（3）照明系统控制照明系统是商业综合体楼宇的重要设备，照明系统的控制包括灯光亮度、灯光场景、灯光色温、灯光时序等多个方面。
大型展览馆楼宇自控系统的设计
袁桂嫦
【期刊名称】《科技与企业》
【年(卷),期】2011(000)08X
【摘要】随着我国经济建设的迅速发展,国力不断增强,对大型展览馆的需求不断增加,也促进了各地区对各类展览馆建设的的投入。
因此,设计一套合理的楼宇自控系统,使得展馆各种机电设备的运行在满足展览及观众要求的同时,达到节能的目的具有极其重要的意义。
【总页数】2页(P39-40)
【作者】袁桂嫦
【作者单位】中国对外贸易中心集团,广东广州510335
【正文语种】中文
【中图分类】F713.83
【相关文献】
1.关于城市发展与规划展览馆的思考——承德城市规划展览馆设计 [J], 潘悦;王丽君
2.大型展览馆消防性能化设计应用研究 [J], 朱华;李乐
3.某大型商业综合体楼宇自控系统设计 [J], 余杰
4.某大型商业综合体楼宇自控系统设计 [J], 余杰;
5.大型建筑空间采光设计研究
——以大型展览馆为例 [J], 徐曌;姚震宇
因版权原因，仅展示原文概要，查看原文内容请购买。

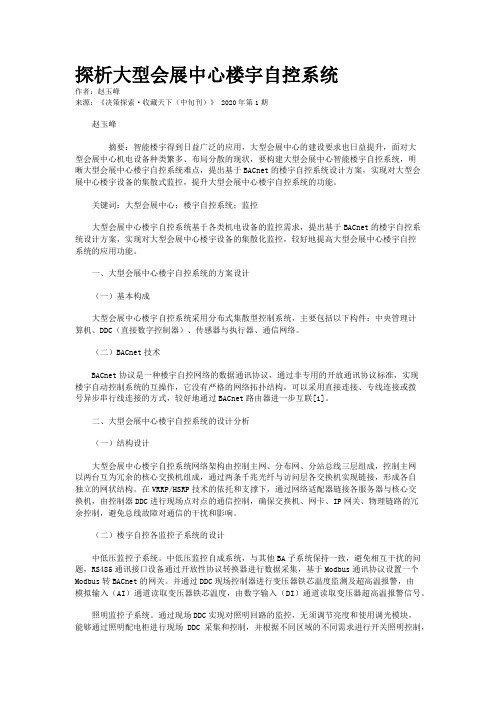

探析大型会展中心楼宇自控系统作者：赵玉峰来源：《决策探索·收藏天下（中旬刊）》 2020年第1期赵玉峰摘要：智能楼宇得到日益广泛的应用，大型会展中心的建设要求也日益提升，面对大型会展中心机电设备种类繁多、布局分散的现状，要构建大型会展中心智能楼宇自控系统，明晰大型会展中心楼宇自控系统难点，提出基于BACnet的楼宇自控系统设计方案，实现对大型会展中心楼宇设备的集散式监控，提升大型会展中心楼宇自控系统的功能。
关键词：大型会展中心；楼宇自控系统；监控大型会展中心楼宇自控系统基于各类机电设备的监控需求，提出基于BACnet的楼宇自控系统设计方案，实现对大型会展中心楼宇设备的集散化监控，较好地提高大型会展中心楼宇自控系统的应用功能。
一、大型会展中心楼宇自控系统的方案设计（一）基本构成大型会展中心楼宇自控系统采用分布式集散型控制系统，主要包括以下构件：中央管理计算机、DDC（直接数字控制器）、传感器与执行器、通信网络。
（二）BACnet技术BACnet协议是一种楼宇自控网络的数据通讯协议，通过非专用的开放通讯协议标准，实现楼宇自动控制系统的互操作，它没有严格的网络拓扑结构，可以采用直接连接、专线连接或拨号异步串行线连接的方式，较好地通过BACnet路由器进一步互联[1]。
二、大型会展中心楼宇自控系统的设计分析（一）结构设计大型会展中心楼宇自控系统网络架构由控制主网、分布网、分站总线三层组成，控制主网以两台互为冗余的核心交换机组成，通过两条千兆光纤与访问层各交换机实现链接，形成各自独立的网状结构。
在VRRP/HSRP技术的依托和支撑下，通过网络适配器链接各服务器与核心交换机，由控制器DDC进行现场点对点的通信控制，确保交换机、网卡、IP网关、物理链路的冗余控制，避免总线故障对通信的干扰和影响。
（二）楼宇自控各监控子系统的设计中低压监控子系统。
中低压监控自成系统，与其他BA子系统保持一致，避免相互干扰的问题，RS485通讯接口设备通过开放性协议转换器进行数据采集，基于Modbus通讯协议设置一个Modbus转BACnet的网关。

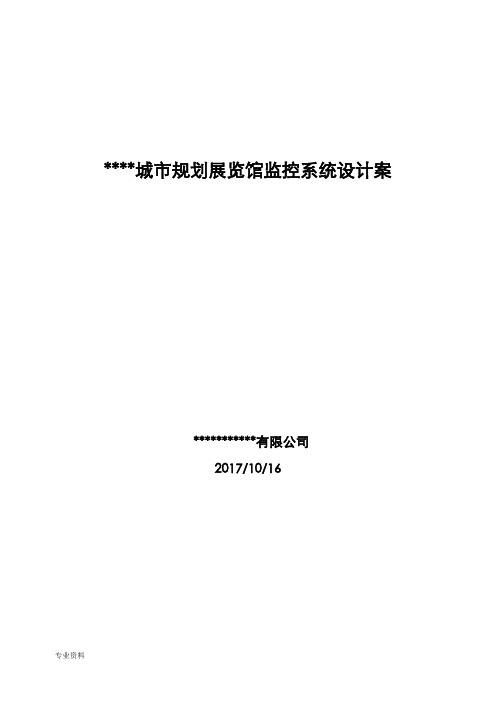

****城市规划展览馆监控系统设计案***********有限公司2017/10/16目录一、系统概述 (3)二、系统设计目标 (3)三、系统设计原则、依据 (5)3.1 设计原则 (5)3．1．1 .......................................................... 1层2层3层监控系统5 3．1．2 .................................................................... 停车场监控系统6 3．1．3 .................................................................... 展览馆外围监控6 3．1．4 .................................................................................. 拓补图73.2 设计依据 ............................................................................... 7.8四、总体设计............................................................................. 8-134.1 需求分析 ............................................................................. 8-124.2 设计功能描述 .................................................................... 12-13五、主要系统选型和配置说明................................................... 13-181、网络半球摄像机 (15)2、网络枪型摄像机 (17)3、nvr高清监控主机 (18)六、系统防雷设计 (18)七、系统供电与控制室要求 (19)八、产品质量保证及售后服务承诺 (20)一、系统概述网络视频监控系统是综合计算机IP视频技术、视频和音频数据压缩及解压缩处理技术、互连网应用技术相结合的系统，它是以计算机为核心、结合IP视频技术、计算机网络技术的一种监控主机系统。

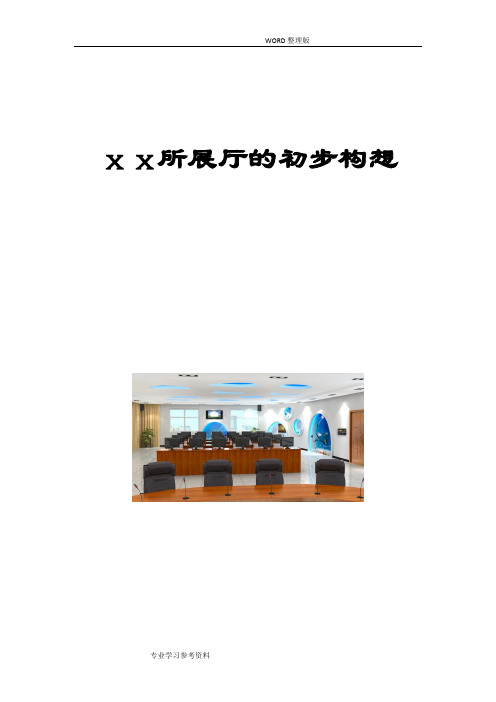

ⅹⅹ所展厅的初步构想目录1．概述.........................................................................................................................................- 4 - 2．系统设计原则.........................................................................................................................- 4 - 3．系统设计介绍.........................................................................................................................- 4 -3.1. 方案初步介绍...............................................................................................................- 4 -3.1.1．方案一介绍...............................................................................................................- 6 -3.1.2．方案二介绍...............................................................................................................- 8 -3.1.3．方案介绍补充说明...................................................................................................- 8 -3.2．投影显示系统..............................................................................................................- 8 -3.2.1．系统描述...................................................................................................................- 8 -3.2.2．系统结构图...............................................................................................................- 9 -3.3．智能灯光系统........................................................................................................... - 10 -3.3.1．系统描述................................................................................................................ - 10 -3.3.2．系统结构图............................................................................................................ - 11 -3.4．电动窗帘系统........................................................................................................... - 11 -3.4.1．系统描述................................................................................................................ - 11 -3.4.2．系统结构图............................................................................................................ - 12 -3.5．空调换风系统........................................................................................................... - 12 -3.5.1．系统描述................................................................................................................ - 12 -3.5.2．系统结构图............................................................................................................ - 13 -3.6．视频会议系统........................................................................................................... - 13 -3.6.1．系统描述................................................................................................................ - 13 -3.6.2．主会场系统结构图................................................................................................ - 15 -3.6.3．会议实现................................................................................................................ - 15 -3.7．集成控制系统........................................................................................................... - 16 -3.7.1．系统描述................................................................................................................ - 16 -3.7.2．系统结构图.............................................................................................................- 17 -3.7雷达信号传输.............................................................................................................. - 19 - 4．集中控制典型场景模式举例.............................................................................................. - 19 -4.1.欢迎场景...................................................................................................................... - 19 -4.2．照明模式................................................................................................................... - 19 -4.3．剧场模式................................................................................................................... - 19 -4.4．节能模式....................................................................................................................- 20 -4.5．定时模式....................................................................................................................- 20 -4.6．设备控制模式............................................................................................................- 20 -4.7．会议模式....................................................................................................................- 20 -4.8．展示模式................................................................................................................... - 21 -4.9．协同设计模式........................................................................................................... - 21 -4.10．离开模式................................................................................................................. - 22 -4.11．远程控制模式......................................................................................................... - 22 -4.12．汇报模式................................................................................................................. - 22 - 5．系统设备介绍...................................................................................................................... - 22 -5.1．现场控制器CX系列 ................................................................................................ - 23 -5.2．控制器扩展模块....................................................................................................... - 24 -5.3．KDV7920高清视频会议终端................................................................................... - 25 -5.4．Ncast HD10高清一体化会议摄像机....................................................................... - 28 - 6．总结...................................................................................................................................... - 29 -1．概述随着科技的不断发展，各种汇报及设计已经开始通过各种高科技的手段进行协同配合及展示，以适应各种不同场景的需要。
