Kernel地图：Kconfig与Makefile

Linux系统的Makefile、Kconfig和模块1Makefile1.1Makefile组织层次Linux的Make体系由如下几部分组成：Ø顶层Makefile顶层Makefile通过读取配置文件，递归编译内核代码树的相关目录，从而产生两个重要的目标文件：vmlinux和模块。

Ø内核相关Makefile位于arch/$(ARCH) 目录下，为顶层Makefile提供与具体硬件体系结构相关的信息。

Ø公共编译规则定义文件。

包括Makefile.build 、Makefile.clean、Makefile.lib、Makefile.host等文件组成。

这些文件位于scripts目录中，定义了编译需要的公共的规则和定义。

Ø内核配置文件 .config通过调用make menuconfig或者make xconfig命令，用户可以选择需要的配置来生成期望的目标文件。

Ø其他Makefile主要为整个Makefile体系提供各自模块的目标文件定义，上层Makefile根据它所定义的目标来完成各自模块的编译。

1.2Makefile的使用在编译内核之前，用户必须首先完成必要的配置。

Linux内核提供了数不胜数的功能，支持众多的硬件体系结构，这就需要用户对将要生成的内核进行裁减。

内核提供了多种不同的工具来简化内核的配置。

make config，字符界面下命令行工具，这个工具会依次遍历内核所有的配置项，要求用户进行逐项的选择配置。

这个工具会耗费用户太多时间，除非万不得以（你的编译主机不支持其他配置工具）一般不建议使用。

make menuconfig，基于ncurse库编制的图形界面工具，一般台式机使用该工具。

make xconfig，基于X11的图形配置工具，一般用于工作站环境。

当用户完成配置后，配置工具会自动生成.config文件，它被保存在内核代码树的根目录下。

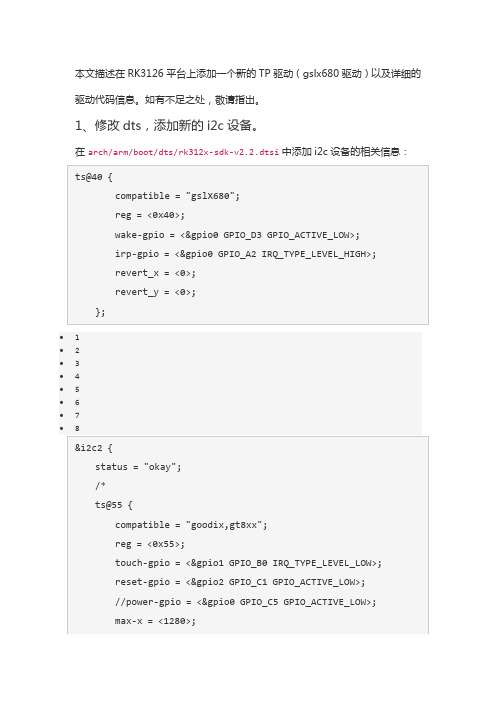

∙ 1∙ 2∙ 3∙ 4∙ 5∙ 6∙7∙8∙9∙10∙11∙12∙13∙14∙15∙16∙17∙18∙19∙20∙21∙22表示i2c2总线上下挂在了多个i2c设备。

其中ts@40是表示此i2c设备的设备类型为触摸屏，设备地址为0x40(7位地址，注意：在i2c的传输函数中，会将此地址左移一位，因此实际上gslx680的i2c 设备地址为0x80)。

该节点下有多个属性：1、compatible = "gslX680";属性用于驱动和设备的绑定。

表示特定的设备名称，此处为gslX680；2、reg = <0x40>;属性表示此设备的i2c地址为0x40，等同于@40；3、wake-gpio = <&gpio0 GPIO_D3 GPIO_ACTIVE_LOW>;表示复位引脚使用的是GPIO0 中的GPIO_D3这个引脚，低电平有效。

irp-gpio = <&gpio0 GPIO_A2 IRQ_TYPE_LEVEL_HIGH>;表示中断引脚使用的是GPIO0中的GPIO_A2这个引脚，高电平触发。

很奇怪，为什么这里没有上电的信息，以及在整个驱动程序中都没有给ic上电的操作。

在前面的MTK平台上的tp驱动都有上电的动作，暂时还搞不懂在RK 平台上为什么没有。

4、revert_x = <0>; revert_y = <0>;标记x和y是否需要翻转。

在上述的信息中，可以通过of接口获取到属性对应的值。

在后面的probe()函数中就会使用到。

注：关于dts的详细信息可以查看ARM Linux 3.x的设备树（Device Tree）和Device Tree Usage2、修改Makefile、Kconfig、defconfig(1)、修改Makefile添加gslx680驱动在drivers/input/touchscreen/Makefile中添加驱动：obj-$(CONFIG_TOUCHSCREEN_GSLX680) += gslx680/。

make menuconfig/.config/Kconfig解析在对linux进行编译，常用的命令是make menuconfig，使用图形界面来对整个系统进行裁剪。

当然，除了这条指令，还包括很多配置命令，比如make defconfig, make oldconfig和make xconfig等。

这里主要就make menuconfig的执行过程进行解析。

一．准备工作包括(交叉)编译环境的建立，linux源码的下载与解压等。

二．初步介绍跟make menuconfig这个命令相关的文件，包括三类，包括.config，Kconfig，Makefile。

为什么不说三个，而说三类呢？因为Kconfig和Makefile是配合使用的，在很多的子目录都存在，而.config只存在于根目录中。

这三个文件的作用分别是：·Kconfig：定义了配置项·.config：对配置项进行赋值·Makefile：建立配置项的生成法则看到这里，可能有人就头疼了，到底什么是配置项，什么是生成法则。

比如，我编写了mytest.c的文件，这里不关心mytest.c的内容。

如果想把mytest.c编译到内核中，需要按照以下的步骤来完成。

1) 将mytest.c放到任何一个目录中，但前提是这个目录必须包含Kconfig和Makefile 文件，比如源码根目录/arch/arm/目录中。

2) 在这个目录的Kconfig中添加如下内容：config MY_TESTbool “My Test”//表示用的是二态3) 在Makefile中添加如下内容：obj-$(CONFIG_MY_TEST) = mytest.o4) 在.config中可以添加如下内容：CONFIG_MY_TEST=y或者是在执行make menuconfig时，找到显示名为My Test的选项，使用空格选中。

总而言之，就是如果需要向系统内核中添加一个功能，那么首先要在Kconfig文件中定义一个配置项。

Linux内核中的Kconfig文件本节不对内核的Kconfig文件进行深入展开，更多Kconfig语法和说明请阅读<Documentation/kbuild/kconfig-language.txt>和<Documentation/kbuild/kconfig.txt>。

内核源码树每个目录下都还包含一个Kconfig文件，用于描述所在目录源代码相关的内核配置菜单，各个目录的Kconfig文件构成了一个分布式的内核配置数据库。

通过make menuconfig（make xconfig或者make gconfig）命令配置内核的时候，从Kconfig文件读取菜单，配置完毕保存到文件名为.config的内核配置文件中，供Makefile文件在编译内核时使用。

1.1.1 Kconfig基本语法如程序清单0.1所示代码摘自<drivers/char/Kconfig>文件，是一个比较典型的Kconfig文件片段，包含了Kconfig的基本语法。

程序清单0.1drivers/char/Kconfig片段menu "Character devices"source "drivers/tty/Kconfig"config DEVKMEMbool "/dev/kmem virtual device support"default yhelpSay Y here if you want to support the /dev/kmem device. The/dev/kmem device is rarely used, but can be used for certainkind of kernel debugging operations.When in doubt, say "N".……endmenu1．子菜单通过menu和endmenu来定义一个子菜单，程序清单0.1所示代码定义了一个“Character devices”子菜单，子菜单在界面中用“--->”表示，如图0.1所示。

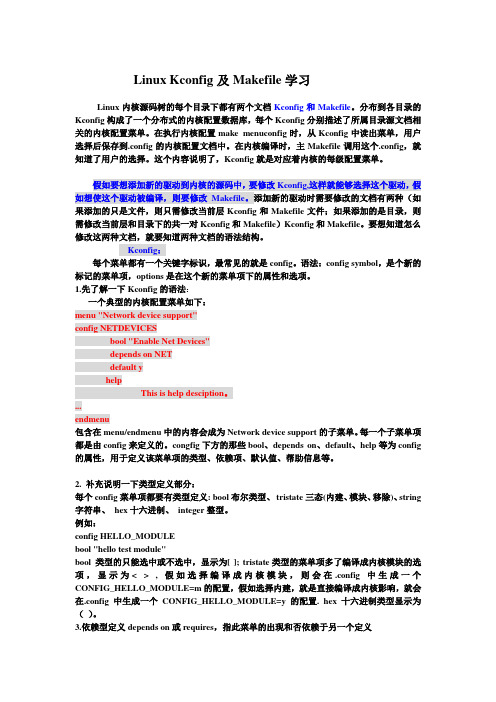

Linux Kconfig及Makefile学习Linux内核源码树的每个目录下都有两个文档Kconfig和Makefile。

分布到各目录的Kconfig构成了一个分布式的内核配置数据库，每个Kconfig分别描述了所属目录源文档相关的内核配置菜单。

在执行内核配置make menuconfig时，从Kconfig中读出菜单，用户选择后保存到.config的内核配置文档中。

在内核编译时，主Makefile调用这个.config，就知道了用户的选择。

这个内容说明了，Kconfig就是对应着内核的每级配置菜单。

假如要想添加新的驱动到内核的源码中，要修改Kconfig,这样就能够选择这个驱动，假如想使这个驱动被编译，则要修改Makefile。

添加新的驱动时需要修改的文档有两种（如果添加的只是文件，则只需修改当前层Kconfig和Makefile文件；如果添加的是目录，则需修改当前层和目录下的共一对Kconfig和Makefile）Kconfig和Makefile。

要想知道怎么修改这两种文档，就要知道两种文档的语法结构。

Kconfig：每个菜单都有一个关键字标识，最常见的就是config。

语法：config symbol，是个新的标记的菜单项，options是在这个新的菜单项下的属性和选项。

1.先了解一下Kconfig的语法：一个典型的内核配置菜单如下：menu "Network device support"config NETDEVICESbool "Enable Net Devices"depends on NETdefault yhelpThis is help desciption。

...endmenu包含在menu/endmenu中的内容会成为Network device support的子菜单。

每一个子菜单项都是由config来定义的。

congfig下方的那些bool、depends on、default、help等为config 的属性，用于定义该菜单项的类型、依赖项、默认值、帮助信息等。

linux系统管理（1）之内核编译选项查看三个⽅法1. proc⽂件系统2. ubunut debain3. 红帽等proc⽂件系统/proc/config.gzThis file shows you the compile-time configuration settings for the kernel (gzip compressed, use zcat or zless to see its contents). It is available only if you enable it using CONFIG_IKCONFIG_PROC when you compile.Say you want to upgrade to the next available kernel. Your current kernel works fine, so you'd like to use the same parameters, but you accidentally lost your original .config configuration file. Simplyzcat /proc/config.gz > /usr/src/linux/.config and you're ready to go. Example output:Automatically generated make config: don't editLinux kernel version: 2.6.17Sat Jul 15 17:01:24 2006CONFIG_X86_32=yCONFIG_SEMAPHORE_SLEEPERS=yCONFIG_X86=yCONFIG_MMU=yCONFIG_GENERIC_ISA_DMA=yCONFIG_GENERIC_IOMAP=yCONFIG_GENERIC_HWEIGHT=yCONFIG_ARCH_MAY_HAVE_PC_FDC=yCONFIG_DMI=y#zcat /proc/config.gz需要开启内核配置项CONFIG_IKCONFIG才会⽣成这个⽂件ubuntu1. ⽂件下查看/usr/src/linux-headers-VERSION-generic/.config2. 从系统/boot⽬录下获取[root@localhost ~]# uname -r4.9.77[root@localhost ~]# ls /boot/config-4.9.77-30.el7.x86_64 System.mapgrub System.map-4.9.77grub2 System.map-4.9.77-30.el7.x86_64initramfs-0-rescue-d5e5083a18b24f4db74d0c0f71770f64.img System.map-4.9.77.oldinitramfs-4.9.77.img vmlinuzinitramfs-4.9.77kdump.img vmlinuz-0-rescue-d5e5083a18b24f4db74d0c0f71770f64initrd-plymouth.img vmlinuz-4.9.77symvers-4.9.77-30.el7.x86_64.gz3.从系统/usr/src/kernel⽬录下获取[root@localhost ~]# uname -r4.9.77[root@localhost ~]# cd /usr/src/kernels[root@localhost kernels]# ls4.9.77-30.el7.x86_64[root@localhost kernels]# cd 4.9.77-30.el7.x86_64/[root@localhost 4.9.77-30.el7.x86_64]# ls -a. block .config drivers include Kconfig Makefile net security tools.. certs .config.old firmware init kernel mm samples sound usrarch config crypto fs ipc lib Module.symvers scripts System.map virt如上所⽰，当前内核的编译配置⽂件为：.config。

题_Camera驱动在Linux内核的移植Camera驱动在Linux内核的移植Linux 3.0.8 内核的配置系统由以下3 个部分组成：> Makefile：分布在Linux 内核源代码中的Makefile，定义Linux 内核的编译规则> 配置文件Kconfig：给用户提供配置选择的功能> 配置工具：包括配置命令解释器（对配置脚本中使用的配置命令进行解释）和配置用户界面（提供字符界面和图形界面）。

这些配置工具都是使用脚本语言编写的，如Tcl/TK、perl 等。

在Linux 内核中增加程序需要完成以下 3 项工作：> 1. 将编写的源代码复制到Linux 内核源代码的相应目录> 2. 在目录的Kconfig 文件中增加新源代码对应项目的编译配置选项> 3. 在目录的Makefile 文件中增加对新源代码的编译条目1. 实例引导：S3C2440 处理器的RTC 与LED 驱动配置。

首先，在Linux/drivers/char 目录中包含了S3C2410 处理器的RTC 设备驱动源代码s3c2410-rtc.c。

而在该目录的Kconfig 文件中包含S3C2410_RTC 的配置项目：config S3C2410_RTCbool "S3C2410 RTC Driver"depends on ARCH_S3C2410helpRTC （Realtime Clock）driver for the clock inbuilt into the Samsung S3C2410. This can provide periodic interrupt rates from 1Hz to 64Hz for user programs, and wakeup from Alarm.上述Kconfig 文件的这段脚本意味着只有在ARCH_S3C2410 项目被配置的情况下，才会出现S3C2410_RTC 配置项目，这个配置项目为布尔型（要么编译入内核，要么不编译，选择"Y" 或"N" ），菜单撒很难过显示的字符串为"S3C2410 RTC Driver"，"help" 后面的内容为帮助信息。
