AP音频分析仪的一般操作和使用方法贴子发表于：2010/3/15 23:20:01模拟信号发生器：单击工具条开启模拟信号发生器（双通道独立输出）。

•Wfm: 选择产生信号波形。

一般测量使用Sine / Normal（典型正弦波波形），是由模拟部分硬件产生的低失真度的信号，20Hz –20KHz时失真度< 0.0001%。

•Frequency: 设定信号频率，Sine / Normal模式下可设定频率范围：10Hz –204KHz。

输入时可加单位“k（千）”。

•Fast / High Acc.: 选择快速（+/-0.5%）或高精度（+/-0.03%）模式。

快速模式适合于一般音频测试，建议在需高速自动测试中使用。

高精度模式产生精确的信号频率，但需150mS –750mS的设定反应时间，建议手动测试时选用此模式提高测量精度。

•Amplitude: 设定信号振幅。

平衡输出时可设定振幅：<10uV –13.33Vrms。

非平衡输出时可设定振幅：<10uV –26.66Vrms。

输入时可加单位“n（纳），u（微），m（毫）”。

注意因信号发生器的输出阻抗的差异，和DUT输入阻抗的差异，会导致DUT输入端的信号电压偏低于APWIN的设定电压。

•OUTPUT ON/OFF: 信号发生器输出开关。

按钮绿色是开启，灰色是关闭。

•Auto On: 如选中，在扫频开始时自动开启信号发生器，结束时自动关闭信号发生器。

•CHA On/Off: A通道输出开关。

按钮绿色是开启，灰色是关闭。

作用在信号发生器输出开关前。

•CHB On/Off: B通道输出开关。

按钮绿色是开启，灰色是关闭。

作用在信号发生器输出开关前。

•Invert: 信号相位180度反转。

可分别控制A / B通道。

通常反转B通道相位用于Dolby ProLogic测量。

•Track A: 如选中则同时设定A / B通道的振幅，反之分别设定。

•EQ Curve: 选用APWIN或自定的均衡器曲线。

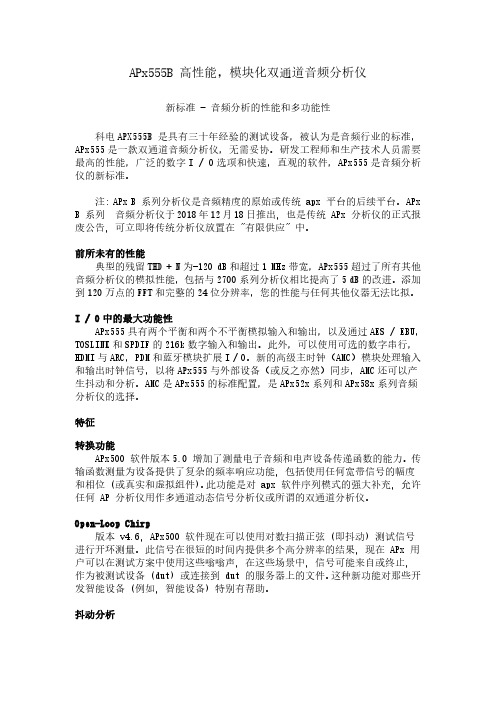

APx555B高性能，模块化双通道音频分析仪新标准-音频分析的性能和多功能性科电APX555B是具有三十年经验的测试设备，被认为是音频行业的标准，APx555是一款双通道音频分析仪，无需妥协。

研发工程师和生产技术人员需要最高的性能，广泛的数字I/O选项和快速，直观的软件，APx555是音频分析仪的新标准。

注:APx B系列分析仪是音频精度的原始或传统apx平台的后续平台。

APx B系列音频分析仪于2018年12月18日推出,也是传统APx分析仪的正式报废公告,可立即将传统分析仪放置在"有限供应"中。

前所未有的性能典型的残留THD+N为-120dB和超过1MHz带宽，APx555超过了所有其他音频分析仪的模拟性能，包括与2700系列分析仪相比提高了5dB的改进。

添加到120万点的FFT和完整的24位分辨率，您的性能与任何其他仪器无法比拟。

I/O中的最大功能性APx555具有两个平衡和两个不平衡模拟输入和输出，以及通过AES/EBU，TOSLINK和SPDIF的216k数字输入和输出。

此外，可以使用可选的数字串行，HDMI与ARC，PDM和蓝牙模块扩展I/O。

新的高级主时钟（AMC）模块处理输入和输出时钟信号，以将APx555与外部设备（或反之亦然）同步，AMC还可以产生抖动和分析。

AMC是APx555的标准配置，是APx52x系列和APx58x系列音频分析仪的选择。

特征转换功能APx500软件版本5.0增加了测量电子音频和电声设备传递函数的能力。

传输函数测量为设备提供了复杂的频率响应功能,包括使用任何宽带信号的幅度和相位(或真实和虚拟组件)。

此功能是对apx软件序列模式的强大补充,允许任何AP分析仪用作多通道动态信号分析仪或所谓的双通道分析仪。

Open-Loop Chirp版本v4.6,APx500软件现在可以使用对数扫描正弦(即抖动)测试信号进行开环测量。

此信号在很短的时间内提供多个高分辨率的结果,现在APx用户可以在测试方案中使用这些嗡嗡声,在这些场景中,信号可能来自或终止,作为被测试设备(dut)或连接到dut的服务器上的文件。

555使用手册【原创实用版】目录1.555 使用手册概述2.555 的安装与设置3.555 的功能与应用4.555 的维护与升级5.555 的安全与注意事项正文【555 使用手册概述】555 使用手册是为了帮助用户更好地理解和使用 555 产品而编写的。

本文将详细介绍 555 的安装与设置、功能与应用、维护与升级、安全与注意事项等方面的内容，以帮助用户充分发挥 555 产品的优势，提高工作效率。

【555 的安装与设置】在开始使用 555 之前，请确保您已经正确安装了 555 产品。

以下是安装与设置的详细步骤：1.确认产品型号和规格是否与您的设备相匹配。

2.根据产品说明书中的指导，连接 555 产品到您的设备上。

3.启动设备，按照屏幕提示进行相关设置。

【555 的功能与应用】555 产品具有强大的功能，适用于各种场景。

以下是一些主要功能及其应用示例：1.文字输入：555 可以快速、准确地识别用户的文字输入，为用户提供便捷的文字处理功能。

2.语音识别：555 支持实时语音识别，可以帮助用户进行语音转文字的记录和整理。

3.图像识别：555 具备图像识别功能，可以识别并提取图像中的文字信息。

【555 的维护与升级】为了保证 555 产品的性能和稳定性，需要定期进行维护和升级。

以下是一些建议：1.定期检查设备连接是否正常，如有问题及时处理。

2.确保设备软件更新至最新版本，以获得更好的性能和功能。

3.遇到问题时，及时联系售后服务人员进行处理。

【555 的安全与注意事项】在使用 555 产品时，请注意以下几点以确保设备安全和个人信息安全：1.确保设备存放在干燥、通风的地方，避免阳光直射和潮湿环境。

2.不要在设备上安装未经授权的软件，以防病毒和恶意程序侵入。

3.切勿将设备用于非法用途，遵守我国相关法律法规。

通过以上介绍，相信您已经对 555 产品有了更加全面的了解。

555使用手册欢迎您购买555产品。

本手册将提供详细的使用指南和技巧，帮助您充分发挥555产品的功能。

请仔细阅读下文，并按照指引操作。

1. 产品概述555是一款多功能电子设备，具备以下特点：- 高性能处理器，实现高效的运算和数据处理；- 多种连接接口，方便与其他设备进行数据交互；- 大容量储存空间，满足您的数据存储需求；- 人性化的操作界面，方便快捷的操作体验。

2. 开箱及组装在使用555之前，请确保您已完成以下步骤：a) 打开产品包装，确保配件齐全；b) 将电源适配器连接至555，并插入电源插座；c) 将显示器连接至555，确保连接稳固；d) 连接鼠标和键盘至555的USB接口；e) 打开555电源开关。

3. 初次使用当您首次启动555时，请按照以下步骤进行设置：a) 选择语言：在显示器上选择您偏好的语言；b) 配置网络：如果需要连接网络，请按照网络设置向导完成连接；c) 创建账户：根据提示，设置您的账户信息；d) 完成设置：根据引导完成系统设置。

4. 主要功能4.1 桌面界面555的桌面界面为您提供快速访问主要功能和应用程序的便捷方式。

您可以通过点击图标或使用快捷键来打开应用程序。

通过拖动和放置图标，您可以自定义您的桌面布局。

4.2 文件管理使用555的文件管理功能，您可以轻松管理您的文件和文件夹。

您可以创建、复制、移动和删除文件，还可以进行文件夹分类和搜索。

另外，您可以使用555的备份和恢复功能来保护您的数据安全。

4.3 多媒体功能555提供丰富的多媒体功能，包括音乐、视频和照片的播放。

您可以导入您喜欢的音乐和视频，并创建播放列表。

此外，您还可以使用555的相机功能来拍摄照片和录制视频。

4.4 应用商店您可以通过555的应用商店下载和安装各种应用程序，以满足您的个性化需求。

浏览并选择您感兴趣的应用，并按照提示进行安装和使用。

5. 常见问题解答以下是一些常见问题的解答，帮助您更好地使用555：Q: 555无法正常启动怎么办？A: 确保电源线连接牢固，检查电源插座是否正常工作，尝试按住电源键重启设备。

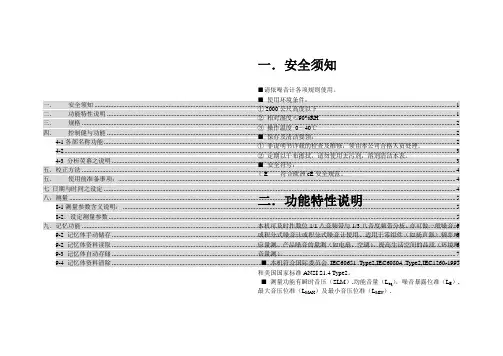

一． 安全须知 (1)二． 功能特性说明 (1)三． 规格 (2)四． 控制健与功能 (2)4-1各部名称功能 (2)4-2 (3)4-3 分析荧幕之说明 (3)五．校正方法 (4)五． 使用前准备事项：...................................................................................................................................................................................................................... 4 七 日期与时间之设定 ............................................................................................................................................................................................................................... 4 八，测量 .. (5)8-1测量参数含义说明： ................................................................................................................................................................................................................... 5 8-2．设定测量参数 ............................................................................................................................................................................................................................ 5 九．记忆功能 ............................................................................................................................................................................................................................................. 6 9-2 记忆体手动储存 .......................................................................................................................................................................................................................... 6 9-2 记忆体资料读取 .......................................................................................................................................................................................................................... 6 9-3 记忆体自动存储 .......................................................................................................................................................................................................................... 7 9-4 记忆体资料清除 .......................................................................................................................................................................................................................... 7 一． 安全须知■请依噪音计各项规则使用。
