杆塔选型高度、形式、基础)

杆塔选型高度形式基础文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-架空导线对地面（或水面）、对跨越物必须保证有足够的安全距离，为此，要求线路的杆塔具有必要的高度。

同时还要求线路有与杆高相配合的适当的档距。

一、杆塔的呼称高1．呼称高含义及算式从地面到杆塔最底层横担下沿（绝缘子串悬挂点）的高度，叫做杆塔的呼称高。

图4-1杆塔呼称高在平地上，呼称高与弧垂f m的关系示于图4-1，可用下式表示：H＝λ＋f m＋h＋Δh（4-1）式中H?一杆塔呼称高(m)；λ一悬垂绝缘子串长度（m）；f m?一导线可能最大弧垂（m）；h?一导线对地面最小允许距离，也叫“限距”（m）；Δh?一考虑测量、定位、施工等各种误差预留的裕度，称为定位裕度，参考值列于表4-2。

表4-2定位裕度2．可能最大弧垂f m?可能最大弧垂f m的确定应考虑档内用哪一点的弧垂，并应考虑可能的恶劣计算条件。

在平地上，用档距中央弧垂；当有跨越物时则用跨越物点的弧垂（相应地考虑导线距被跨越物的安全距离）。

当确定、验算导线与地面、建筑物、树木、铁路、道路、河流、管道、索道及各种架空线路的距离时，如第二章所述，应根据最高气温情况或覆冰情况求得的最大弧垂校验，不应考虑太阳辐射、电流等引起的弧垂增大。

重冰区的线路还应计算导线覆冰不均匀情况下的弧垂增大。

大跨越的导线弧垂应按导线实际可能达到的最高温度计算。

送电线路与标准轨铁路、一级公路交叉，如交叉档距超过200m，最大弧垂应按导线温度为70℃的情况计算。

3．导线与地面的距离?在没有跨越物时，在最大弧垂计算条件下，导线对地面的最小距离列于表4-3。

?表4－3 导线与地面的最小距离（m）对被跨越物的距离详见教材介绍，校验跨越物与导线的距离用跨越交叉点的弧垂。

导线与建筑物、树木、果树、经济作物、城市灌木、街道行通树等之间的垂直距离，导线与山坡、峭壁、岩石、建筑物、支配等的净空距离，应符合有关规程的规定。

第八章杆塔结构设计基础第一节杆塔结构型式及外形尺寸一、杆塔的型式及分类架空线路使用的杆塔按使用材料分为钢筋混凝土电杆和铁塔;按受力特点和用途分为直线杆塔、耐张杆塔、转角杆塔和终端杆塔。

直线杆用于线路的直线段上,线路正常运行时有垂直荷载及水平荷载，能支持断线或其它顺线路方向的张力。

在顺线路方向的张力作用下，直线杆塔的悬垂绝缘子允许偏斜，杆塔也允许有一定的挠度。

耐张杆塔除承受垂直荷载及水平荷载之外，还能承受更大的顺线路方向的张力,如支持断线时的张力或施工紧线时的张力。

耐张杆塔使用耐张绝缘子串，在断线时能耐受断线张力，限制断线事故范围，起隔离事故的作用。

直线杆塔和耐张杆塔，一般均用于线路的直线段上，不兼转角.但在特殊情况下需要兼转角时，其转角度数对直线杆塔不应超过3°，耐张杆塔不应超过5°，否则应按转角杆塔设计。

转角杆塔用于线路转角处,其受力特点与耐张杆塔相同，但其水平荷载包括角度合力，所以水平荷载值较大。

终端杆塔用于线路首末端,可以是耐张型或转角型的，受力特点与耐张或转角杆塔相同，但在正常运行情况下需承受单侧顺线路张力.图8—1 35kV等径拉线单杆图8—2 110kV等径拉线单杆图8—3 35kV拔梢单杆图8—4 110kV拔梢单杆 8-5 110kV A型直线杆图8-6 110kV 门型直线杆1.常用直线杆的杆型.35~110kV线路，广泛使用带拉线的和不带拉线的上字型钢筋混凝土单杆，有的地区还采用A型钢筋混凝土电杆。

212带拉线的直线杆，一般采用φ300mm等径钢筋混凝土杆段，杆的基础采用浅埋式，杆型如图8-1、图8—2所示.在雷电活动强烈的南方地区使用时，可在上横担反侧加装对称的耦合地线横担和吊杆，如图8—2虚线所示，以便悬挂耦合地线，提高电杆的耐雷水平。

不打拉线的直线单杆，常用梢径φ190 ～φ230mm的拔梢钢筋混凝土电杆，杆型如图8—3、图8-4所示.由于不带拉线,电杆的基础采用深埋式，抗风能力和杆高的利用比拉线单杆差，故使用档距较小。

电线杆工程初步设计方案中的杆塔型号与尺寸选择本文将讨论电线杆工程初步设计方案中的杆塔型号与尺寸选择。

为确保电线杆工程的稳定性和安全性，正确选择合适的杆塔型号和尺寸至关重要。

第一部分：杆塔型号选择在电线杆工程初步设计方案中，选用合适的杆塔型号是必要的。

不同的电线杆工程会有不同的要求和条件，例如输电线路、电话线路、光纤通信等等。

因此，在选择杆塔型号时，需要考虑以下几个因素：1.1 载荷要求：根据电线杆所承载的线缆或设备的重量，以及外部环境因素（如风压、冰厚等）确定所需的载荷能力。

不同杆塔型号具有不同的承载能力，因此需要根据实际情况进行评估和选择。

1.2 地形条件：根据电线杆所处地区的地形条件，选择适合的杆塔型号。

例如，在山区或海边地区，需要考虑到地震、风力、海水腐蚀等因素，选择具有较强抗震、防风、耐腐蚀性能的杆塔。

1.3 经济性：在满足承载要求和地形条件的前提下，尽量选择经济实用的杆塔型号。

对于较短跨距、较小荷载的电线杆工程，可以选择较为轻型、便宜的杆塔类型，以降低成本。

第二部分：杆塔尺寸选择除了杆塔型号的选择外，正确的杆塔尺寸也是电线杆工程初步设计方案中的重要一环。

合适的杆塔尺寸可以确保电线杆工程的稳定性和安全性。

2.1 跨距：根据电线杆所跨越的距离来确定杆塔的尺寸。

一般来说，跨越较长距离的电线杆需要使用较高、较大型的杆塔，以提供足够的承载能力和稳定性。

2.2 杆高：根据电线杆所要达到的高度确定杆塔的尺寸。

电线杆的高度一般受到城市规划、施工条件、设备要求等多种因素的限制。

在选择杆高时需要综合考虑，以满足实际需求。

2.3 杆塔材料：根据电线杆所处环境和使用要求，选择合适的杆塔材料。

常见的杆塔材料有钢材、混凝土、木材等。

根据实际情况，选择材料具有良好的耐久性和抗腐蚀性能。

总结：在电线杆工程初步设计方案中，正确选择合适的杆塔型号和尺寸是确保工程稳定性和安全性的关键。

选择杆塔型号时需要考虑载荷要求、地形条件和经济性等因素，而选择杆塔尺寸则需要考虑跨距、杆高和杆塔材料等因素。

输电杆塔及基础设计随着电气设备的普及和城市化进程的加速，越来越多的电力输电线路需要建设。

因此，输电杆塔的设计成为了一项十分重要的工程项目，它关系到整个电力工程的安全可靠性。

本文将从输电杆塔及基础设计的角度出发，详细介绍输电杆塔的设计过程、设计要点和设计流程。

一、设计过程设计输电杆塔的过程是一个复杂的系统工程，需要结合选址、材料、制造、运输、安装等多方面因素，完成电力工程的目标。

其主要分为以下几个阶段：1、需求分析需求分析是设计输电杆塔的第一步。

在需求分析的过程中，需要将客户的需求和电力工程的技术要求进行整合分析，并确定产生设计的根本基础。

这一步非常重要，因为整个设计的方向和目标都将从这里开始确定。

2、设计方案制定依据需求分析所得的结果，确定输电杆塔的功能、特点、结构，设计出合理的方案，并进行若干方案比较，确定最佳的设计方案。

3、材料选用由于输电杆塔需要承受较大的风、雨、火等外力，所以材料的选择必须充分考虑材料的强度、抗腐蚀性等因素。

常用的材料有钢、混凝土等。

4、制造与加工制造与加工是设计过程中的一个非常重要的环节。

这个环节的主要目的是根据设计方案制造出质量稳定、可靠耐用的输电杆塔。

5、运输输电杆塔通常是由运输车辆运送到工程现场。

因此，运输过程必须充分考虑安全和稳定性，保证输电杆塔到达现场时不会损坏或变形。

6、安装输电杆塔的安装是一个非常关键的步骤，需要注意保证安全、稳定和可靠性。

需要按照设计方案固定杆塔，将配件正确安装在杆塔上，并对输电线路进行必要的检测和测试。

二、设计要点设计输电杆塔时，需要充分考虑以下要点，以确保输电杆塔在使用过程中能够正常工作。

1、结构设计输电杆塔需要在承受外部力的情况下，保持结构的稳定性和安全性。

因此，在设计中需要合理设置杆塔的支撑点和配重点，并根据输电线路的需求，设计合理的杆塔结构。

2、设计荷载输电杆塔需要承受如风、雨、火等自然因素的力量，因此在设计中，需要考虑实际情况下的荷载。

架空输电线路设计导线、杆塔、基础的选择导线、避雷线截面本设计选用的钢芯铝绞线为LGJ-185～300型，其主要技术参数见表1。

表1 钢芯铝绞线主要技术参数本设计选用镀锌钢绞线（GB1200-1988）型号表示方法：1×7—7.8—1175 B钢丝镀锌层质量等级公称抗拉强度(N/mm 2) 镀锌钢绞线直径(mm)单丝根数本设计选用镀锌钢绞线做避雷线，其主要技术参数见表2。

表2 镀锌钢绞线主要技术参数注：设计选用镀锌钢绞线抗拉强度标准值1175N/mm 2。

（1）导线与避雷线截面配置本设计所选用避雷线与导线截面配合情况见表5。

表5 避雷线与导线截面配合表有避雷线的线路应防止雷击档距中央导线。

对于一般档距，+15℃无风时，档距中央导线与避雷线间的距离,应符合下式要求S1≥0.012L+1式中S1—导线与避雷线间的距离，m；L—档距,m。

当档距长度较大，且按上式计算出的S1大于DL/T 620—1997所规定“防止反击要求的大跨越档导线与避雷线间的距离”时，可按后者要求进行设计。

本设计导线或避雷线平均运行张力上限按25%瞬时破坏张力考虑,导线与避雷线的防振采用防振锤,其安装距离及型号按计算及规定选取配置。

杆塔部分本设计杆塔型式的选择是根据荷载、线路杆塔位地形和运输条件等，并结合送电线路的特点和设计经验，通过技术经济比较综合考虑。

一般对运输条件较好的平地、丘陵地区，应尽量选用钢筋混凝土电杆，对运输条件较差的山地和高山大岭可采用轻型拉线塔和自立式铁塔。

本设计的杆塔选型只按预定的设计条件，若杆塔的使用条件与工程实际不相符时，应进行适当的调整。

㈠、钢筋混凝土电杆本设计为110KV单回路电杆，电杆按单、双地线结构分为单杆系列和双杆系列；又根据用途分为直线杆和转角杆。

A、单杆系列110KV单杆仅设计拔稍直线杆，稍径为φ230和φ270，采用上字型布置、单地线结构型式，杆型代号为ZS24—1 、ZS24—2，杆型高度为24米，适用于LGJ-185～300型导线。

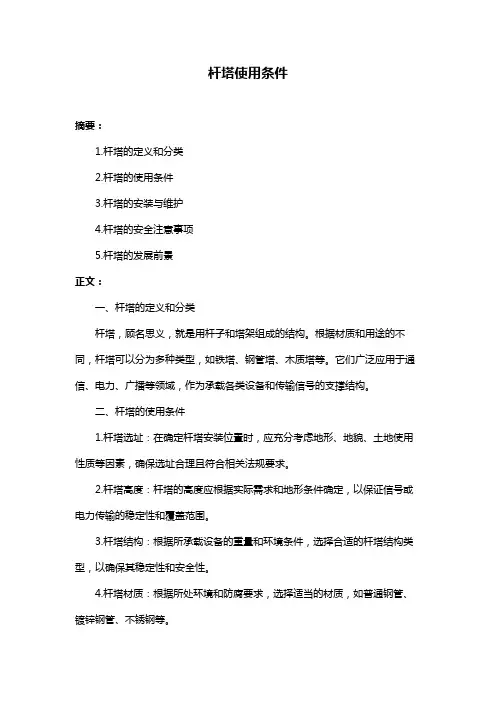

杆塔使用条件摘要：1.杆塔的定义和分类2.杆塔的使用条件3.杆塔的安装与维护4.杆塔的安全注意事项5.杆塔的发展前景正文：一、杆塔的定义和分类杆塔，顾名思义，就是用杆子和塔架组成的结构。

根据材质和用途的不同，杆塔可以分为多种类型，如铁塔、钢管塔、木质塔等。

它们广泛应用于通信、电力、广播等领域，作为承载各类设备和传输信号的支撑结构。

二、杆塔的使用条件1.杆塔选址：在确定杆塔安装位置时，应充分考虑地形、地貌、土地使用性质等因素，确保选址合理且符合相关法规要求。

2.杆塔高度：杆塔的高度应根据实际需求和地形条件确定，以保证信号或电力传输的稳定性和覆盖范围。

3.杆塔结构：根据所承载设备的重量和环境条件，选择合适的杆塔结构类型，以确保其稳定性和安全性。

4.杆塔材质：根据所处环境和防腐要求，选择适当的材质，如普通钢管、镀锌钢管、不锈钢等。

5.杆塔基础：为了保证杆塔的稳定性，基础应严格按照设计要求施工，确保基础尺寸、深度和强度达标。

三、杆塔的安装与维护1.杆塔安装：在安装过程中，应严格按照设计图纸和施工规范进行，保证各部件连接牢固，整体结构稳定。

2.杆塔维护：定期对杆塔进行检查和维护，发现问题及时处理，确保其正常使用和安全。

四、杆塔的安全注意事项1.遵守相关法规，确保杆塔选址、设计、施工和使用符合安全要求。

2.在施工过程中，做好安全防护措施，防止意外事故发生。

3.定期检查杆塔结构，发现损坏、锈蚀等问题及时进行维修或更换。

4.在极端天气条件下，加强对杆塔的监控，采取必要的防护措施。

五、杆塔的发展前景随着我国基础设施建设和信息化水平的不断提高，对杆塔的需求将持续增长。

未来，杆塔行业应继续加大研发投入，提高产品质量和性能，满足不断变化的市场需求。

第四节 杆塔头部尺寸设计
杆塔设计应作到安全、经济、美观。杆塔头部尺 寸的决定是否得当，是杆塔结构设计经济、合理 的重要因素之一。如果杆塔头部设计过大，在导 线出现不平衡张力（如断线、不均匀覆冰或脱冰 等）时，会增加塔身的扭矩以及对横担的弯矩。 避雷线支架设计的过高会增大塔身的弯矩，加大 使用材料规格，浪费材料。同时使线路走廊宽度 增大，电磁污染环境加大。如果杆塔头部设计过 小，又会对线路安全运行以及带电检修等带来不 便等。
三、从杆塔有无拉线的角度来比较
有拉线杆塔比无拉线杆塔有以下优点： 有拉线杆塔比无拉线杆塔有以下优点： 有拉线杆塔承受的弯矩较小，所以节约钢材、 （1）有拉线杆塔承受的弯矩较小，所以节约钢材、 水泥等材料和投资，在超高压线路中更为显著， 水泥等材料和投资，在超高压线路中更为显著，因 此国内外多采用之。 此国内外多采用之。 一般情况下杆塔基础无倾覆力， （2）一般情况下杆塔基础无倾覆力，拉线基础只承 受拉力，杆塔基础只承受下压力，基础受力简单。 受拉力，杆塔基础只承受下压力，基础受力简单。 有拉线杆塔比无拉线杆塔有以下缺点： 有拉线杆塔比无拉线杆塔有以下缺点： 拉线占地面积大，且影响农业机械化耕种。 （1）拉线占地面积大，且影响农业机械化耕种。 为了保证导线对拉线有足够的安全空气间隙， （2）为了保证导线对拉线有足够的安全空气间隙， 因此线间距离较大。 因此线间距离较大。 对拉线需维护、更换和调整， （3）对拉线需维护、更换和调整，因而增加了运行 检修人员的工作量。 检修人员的工作量。
（5）地形条件。应了解线路所经过的地形，如平地、丘陵、 地形条件。应了解线路所经过的地形，如平地、丘陵、 山区，根据不同地形，分别选用适合该地形条件的杆型。 山区，根据不同地形，分别选用适合该地形条件的杆型。 线路所经地区的地质概况。 （6）线路所经地区的地质概况。应了解线路所经地区地质 情况，如岩石、流砂、一般土或湿陷性大孔性黄土、 情况，如岩石、流砂、一般土或湿陷性大孔性黄土、永久性 冻土、土质有无腐蚀性等。应了解土的容重、上拔角、 冻土、土质有无腐蚀性等。应了解土的容重、上拔角、计算 抗剪角、地耐力、地下水位高度。还应了解跨越河流的流量、 抗剪角、地耐力、地下水位高度。还应了解跨越河流的流量、 流速和冲刷深度，常年洪水位与最高洪水位， 流速和冲刷深度，常年洪水位与最高洪水位，洪水漫延的范 围等。 围等。 运输条件。应了解线路所在地区铁路、公路、 （7）运输条件。应了解线路所在地区铁路、公路、船舶运 输情况，还应了解修路、桥梁加固、人力抬运、 输情况，还应了解修路、桥梁加固、人力抬运、索道运输等 工程量。 工程量。 加工和施工条件。 （8）加工和施工条件。应了解所选用杆塔的加工厂是否能 承担任务、保证供应，对施工是否方便等。 承担任务、保证供应，对施工是否方便等。 运行维护条件。应了解运行维护巡视、检修、 （9）运行维护条件。应了解运行维护巡视、检修、管理等 是否方便，保线站设置地点。还应了解检修、 是否方便，保线站设置地点。还应了解检修、维护的工器具 及交通工器具情况及事故备料的情况。 及交通工器具情况及事故备料的情况。 10）材料来源和价格。应了解材料供应有无问题， （10）材料来源和价格。应了解材料供应有无问题，价格 是否合理等。 是否合理等。

输电线路杆塔基础设计施工技术分析随着电力行业的发展，越来越多的输电线路需要建设。

而输电线路杆塔的基础是其稳定的基础，因此其基础的设计和施工技术具有重要的意义。

本文将从杆塔基础设计和施工技术两方面进行分析。

一、杆塔基础设计1、基础类型选择输电线路杆塔的基础类型一般包括浅基础、深基础和沉井式基础等多种类型。

具体选择哪种基础类型应根据当地的土地环境、经济条件和施工水平来确定。

如果地基稳定，且土层不深，则可选择浅基础；如果地基不稳定，土层较深，则应选择深基础；沉井式基础适用于地质条件复杂、土层深厚、且落差较大的地区。

2、基础形式确定输电线路杆塔基础形式主要有单座式和合座式两种，同样应根据地质条件和经济条件来选择。

单座式基础适用于地质较稳定、土层较浅、基础承重能力要求较小的地区。

合座式基础适用于土地受力系统比较复杂、土层较深和基础承重要求较高的地区。

3、基础尺寸设计输电线路杆塔的基础尺寸应根据杆塔结构形式、地质情况和建设要求等来确定。

具体设计时，应根据地质调查资料合理分析土体性质，确定抗风、抗震稳定性和水土保持要求等，进行基础计算。

二、施工技术1、基础开挖工作杆塔基础开挖前首先要对地基进行勘测，确定基础轮廓和基础开挖深度。

开挖前，应先将基础周围的土质去除干净，再进行基础开挖。

基础开挖应坚持“四梁八柱”原则，避免出现基坑层间位移。

2、基础混凝土浇筑基础混凝土浇筑应在清晨或傍晚时适宜，保证混凝土分层均匀。

浇筑前应按照基础设计图纸和技术规范要求布置钢筋和钢筋网。

浇筑中应注意及时振捣和养护，以保证混凝土的密实性和强度。

3、基础封顶处理基础的封顶处理是为了保证杆塔基础的稳定性和安全性。

传统的基础封顶由沥青砂浆和铁皮组成，现在很多地方采用涂层技术，将杆塔基础表面涂刷防腐剂，以防止基础的腐蚀和老化。

4、基础安装完成后的检查工作在基础施工完成后，应进行杆塔基础稳定性和安全性的检查工作。

检查应从基础质量、四周地质状况、基础深度、周边地形等多方面进行检查，以确保基础的合格性。

第33页/共57页
400kV三相悬垂拉线悬索塔实景图
第34页/共57页
• 三、铁塔结构型式与选用原则 • 1.铁塔的组成 塔头：下横担的下弦或者塔架截面急剧变化处 （也称颈部）的以上部分称塔头。 塔身：塔头与塔腿间的桁架部分称塔身 塔腿：基础上面的第一段塔架称塔腿 靴板和座板：塔腿与基础的连接件. 另外拉线铁塔还增加拉线部分
• （4）按回路数划分：
•
单回 多回（二回、三回、四回）
• （5）按杆塔结构型式划分：
• 上字型塔、干字型塔、鼓型塔、酒杯塔 、门型塔、猫头塔 、拉线塔 、拉门塔、悬索塔 等
第31页/共57页
第32页/共57页
拉线塔 （a）1000kV拉V塔；(b) 11500kV拉Y塔；(c) 1000kV拉线悬索塔； (d) 三角布置拉V塔；(e) 1150kV悬索直线塔；(f) 倒三角排列拉V塔
度）； fmax导线的最大弧垂； hx导线到地面、水面及被跨越物的安
全距离（查《线路设计规范》、 《线路设计技术规程》）； h考虑测量、设计计算、施工误差等所预留高度
第8页/共57页
• 1.悬垂绝缘子串长度的确定 • 与电压等级、污秽级别有关；（查规范） • 2.导线最大弧垂的确定 • 与气象条件、档距有关，高温↑、覆冰↑、档距↑、则弧垂↑，以最高温或覆冰无风的
核心问题：导线（带电体）的安装位置和各种气象条件 下及受力条件下导线变化位置都必须满足导线与导线 之间、导线与大地及交叉跨越物、邻近地面障碍物之 间、导线与地线之间、地线与地线之间电气绝缘的要 求和工频电磁场的限制要求，导线的防雷保护角要求；
第3页/共57页
• 实际问题： • （1）.杆塔总高度：与档距、地理条件、电压等级、气候条件、电气条件

杆塔和基础设计（写写帮推荐）第一篇：杆塔和基础设计（写写帮推荐）杆塔和基础设计 3.1高低腿杆塔设计输电线路经过的地形各色各样，地形也干差万别．当铁塔位于斜坡或台阶地时，塔腿之间会形成高差，这就要用高低腿来平衡，高低腿在四个任意方向都可以连接．目前塔腿级差一般设计为1．5m，长短腿的最大差值一般设计为9．om。

而地面高差是任意值，当长短腿不能完全平衡地面高差时，一方面可将部分主柱露出地面，另一方面塔腿级差可缩短为1．On，长短腿的鼍太差值也可以扩大，做到不开方或少开方．设计杆塔时，应考虑在杆塔位于陡峭山顶控制铁塔的正侧面根开，减少施工基面开方量．对于坡度较大的地形，塔腿长短腿已用到最大高差，仍不能平衡地面高差时，可采用长腿对应基础主柱升高的办法来平衡过多的高差，必要时可做特殊基础，在基础设计无法满足或其他具体因素主柱不宜升高时，可对短腿所在基面做适当开方。

全方位高低腿，4个塔腿一般为不等长的形式，可适应各种不规则任意地形的需要，组合成各种不同长度的高低腿。

3．2采用V串布置，限制线路走廊线路局部地段经过林区，为减少沿线房屋拆迁及对了沿线生态环境的破坏，尽量减少林区砍伐量和赔偿费用，必需减小走廊通道。

采用v串布置可缩小线路线间距离、减少线路走廊宽度的方式，不仅可减少树木砍伐量，同时还减少房屋拆迁等其它线路走廊清理用．因此，本工程在房屋集中地段及森林地段地形条受限时，铁塔型式考虑采用V串布置．2002年，我院设计的咸昌线，采用4XLGJ400／35导线的酒杯塔，I型串和v型串布置比较，I串的主要优点是绝缘子片数只有v 串绝缘子片数的一半，缺点是线路走廊宽度比v型串布置的宽5米左右；v串布置的主要优势是通道宽度比I型串布置的通道宽度约减小5米左右，可以减少房屋拆迁和林木砍伐量，本工程经过林区长度较长，214．4km，约占20％，按此长度计算就可减少林木砍伐面积约1600亩，减少了对自然环境的破坏，有利于施工运行和维护．有较好的社会效益和经济效益．所以使用v型串布置是必要和合理的。

电线杆工程初步设计方案中的杆塔类型与结构选择电线杆工程是指为了供电、通信、监控等目的而建造的支撑线缆或导线的设施。

而在电线杆的设计中，杆塔类型与结构的选择是至关重要的一环。

本文将就电线杆工程初步设计方案中的杆塔类型与结构选择进行探讨。

一、杆塔类型选择在电线杆工程中，常见的杆塔类型有单回线杆塔、双回线杆塔、悬垂杆塔和耐张杆塔等。

不同的杆塔类型适用于不同的场景和需求。

1. 单回线杆塔单回线杆塔适用于只有一根导线的供电线路。

它的特点是结构简单、投资成本低、安装便捷。

单回线杆塔往往用于电力分配网或农村低压供电线路中。

2. 双回线杆塔双回线杆塔适用于有两根平行导线的供电线路。

相比于单回线杆塔，双回线杆塔可以提供更大的输电能力。

它的结构相对复杂，需要考虑两根导线之间的间距和安全距离等因素。

3. 悬垂杆塔悬垂杆塔适用于短距离或中距离的输电线路。

它的特点是结构简单、单杆较短、造价较低。

悬垂杆塔往往用于城市供电线路或农村高压供电线路中。

4. 耐张杆塔耐张杆塔适用于长距离的输电线路。

它的特点是杆塔之间采用拉线或钢绞线进行张力支撑，可以抵抗风压、导线重力等外力。

耐张杆塔往往用于高压大型供电线路或跨越大面积地形的输电线路中。

二、杆塔结构选择除了杆塔类型外，杆塔结构的选择也是电线杆工程设计中的重要环节。

不同的杆塔结构有不同的特点和适用范围。

1. 钢管杆塔钢管杆塔是一种常见的杆塔结构，其由钢管、节点和螺栓等组成。

相比于其他杆塔结构，钢管杆塔具有强度高、稳定性好的特点，适用于多种环境条件下。

2. 钢管混凝土组合杆塔钢管混凝土组合杆塔结合了钢管和混凝土的优点，具有较好的承载能力和抗震能力。

它适用于地震频发区域或对杆塔稳定性要求较高的场所。

3. 钢框架杆塔钢框架杆塔是由钢杆和钢构件组成的结构，其特点是结构简单、承载能力较强。

钢框架杆塔适用于山区或湿地等复杂地形的输电线路。

4. 混凝土杆塔混凝土杆塔是常见的杆塔结构之一，其具有耐久性好、造价低等特点。

位 数 组 成
A－砼电杆 第二位：杆塔代号 B－铁塔
C－钢管杆
第三位：模块代号 01、02、03……
例如： 35C01－SJ1 表示电压等级为35kV，钢管杆01
模块，双回耐张转角1型塔
35A03－J2表示电压等级为35kV，砼电 杆03 模块，单回耐张转角2型塔
35B02－Z1 表示电压等级为35kV，铁塔02 模块，单回直线1型塔
二、杆塔校验（见例题）
将实际参数与杆塔使用参数对比，如不符合， 必须进行校验合格后，才能使用。
(一)塔头尺寸的校验（结构尺寸校验） 1、导线与杆塔之间的空气间隙及校验
（1）悬垂绝缘子串风偏角的计算（摇摆角）
arctg Pd PJ / 2 arctg 4 ALh PJ / 2
Gd GJ / 2
可确定地线与导线间的垂直投影距离hDB，即：
hDB
aDB
tg
如图示
式中 aBD－地线与导线水平投影距离，即水平
偏移，覆冰按表3－11取值。
三、地线之间的水平距离DB 指双地线两地线挂点之间的水平距离
《规程》规定：双地线之间的水平距离不应超过 导线与地线垂直距离的5倍，即
DB≤5hDB 式中 hDB－地线与导线间的垂直投影距离。
四、档距中央导线与地线间的距离
《规程》规定在雷电过电压气象条件下（气 温＋150，无风），应保证档距中央导线与地线间 的距离，须满足下列条件
S≥0.012L＋1 式中 S－档距中央导线与地线间的距离；
L－档距。
第四节 杆塔横担尺寸的确定 杆塔的横担长度可根据导线水平线间距和最小 空气间隙并考虑带电作业的要求来确定。当悬垂 绝缘子串长度和风偏角（摇摆角）、最小空气间 隙确定后，横担的长度（如图）按下式计算 上字型杆塔的上横担长度：Dh＝R＋ sin ＋b 上字型杆塔的下横担长度：Dh＝2（R＋ sin ＋b） 式中 R 最小空气间隙，不应小于表3－13中相

架空导线对地面（或水面）、对跨越物必须保证有足够的安全距离，为此，要求线路的杆塔具有必要的高度。

同时还要求线路有与杆高相配合的适当的档距。

一、杆塔的呼称高1．呼称高含义及算式从地面到杆塔最底层横担下沿（绝缘子串悬挂点）的高度，叫做杆塔的呼称高。

图4-1杆塔呼称高在平地上，呼称高与弧垂f m的关系示于图4-1，可用下式表示：H＝λ＋f＋h＋Δh（4-1）m式中H?一杆塔呼称高(m)；λ一悬垂绝缘子串长度（m）；f?一导线可能最大弧垂（m）；mh?一导线对地面最小允许距离，也叫“限距”（m）；Δh?一考虑测量、定位、施工等各种误差预留的裕度，称为定位裕度，参考值列于表4-2。

表4-2定位裕度2．可能最大弧垂f m?可能最大弧垂f m的确定应考虑档内用哪一点的弧垂，并应考虑可能的恶劣计算条件。

在平地上，用档距中央弧垂；当有跨越物时则用跨越物点的弧垂（相应地考虑导线距被跨越物的安全距离）。

当确定、验算导线与地面、建筑物、树木、铁路、道路、河流、管道、索道及各种架空线路的距离时，如第二章所述，应根据最高气温情况或覆冰情况求得的最大弧垂校验，不应考虑太阳辐射、电流等引起的弧垂增大。

重冰区的线路还应计算导线覆冰不均匀情况下的弧垂增大。

大跨越的导线弧垂应按导线实际可能达到的最高温度计算。

送电线路与标准轨铁路、一级公路交叉，如交叉档距超过200m，最大弧垂应按导线温度为70℃的情况计算。

3．导线与地面的距离?在没有跨越物时，在最大弧垂计算条件下，导线对地面的最小距离列于表4-3。

?表4－3 导线与地面的最小距离（m）对被跨越物的距离详见教材介绍，校验跨越物与导线的距离用跨越交叉点的弧垂。

导线与建筑物、树木、果树、经济作物、城市灌木、街道行通树等之间的垂直距离，导线与山坡、峭壁、岩石、建筑物、支配等的净空距离，应符合有关规程的规定。

其中表4－3中的距离是考虑农业机械、货车载运高度、过电压等效间隙及安全裕度确定的。

二、经济塔高和标准塔高由式（4－1）可知，杆塔高度和档距有密切关系。

架空导线对地面（或水面）、对跨越物必须保证有足够的安全距离，为此，要求线路的杆塔具有必要的高度。

同时还要求线路有与杆高相配合的适当的档距。

一、杆塔的呼称高1．呼称高含义及算式从地面到杆塔最底层横担下沿（绝缘子串悬挂点）的高度，叫做杆塔的呼称高。

图4-1 杆塔呼称高在平地上，呼称高与弧垂f m的关系示于图4-1，可用下式表示：H＝λ＋f m＋h＋Δh（4-1）式中H一杆塔呼称高(m)；λ一悬垂绝缘子串长度（m）；f m一导线可能最大弧垂（m）；h一导线对地面最小允许距离，也叫“限距”（m）；Δh一考虑测量、定位、施工等各种误差预留的裕度，称为定位裕度，参考值列于表4-2。

表4-2 定位裕度档距(m) <200 200-350 350-600 600-800 800-1000 定位裕度(m) 0.5 0.5-0.7 0.7-0.9 0.9-1.2 1.2-1.4 2．可能最大弧垂f m可能最大弧垂f m的确定应考虑档内用哪一点的弧垂，并应考虑可能的恶劣计算条件。

在平地上，用档距中央弧垂；当有跨越物时则用跨越物点的弧垂（相应地考虑导线距被跨越物的安全距离）。

当确定、验算导线与地面、建筑物、树木、铁路、道路、河流、管道、索道及各种架空线路的距离时，如第二章所述，应根据最高气温情况或覆冰情况求得的最大弧垂校验，不应考虑太阳辐射、电流等引起的弧垂增大。

重冰区的线路还应计算导线覆冰不均匀情况下的弧垂增大。

大跨越的导线弧垂应按导线实际可能达到的最高温度计算。

送电线路与标准轨铁路、一级公路交叉，如交叉档距超过200m，最大弧垂应按导线温度为70 ℃的情况计算。

3．导线与地面的距离在没有跨越物时，在最大弧垂计算条件下，导线对地面的最小距离列于表4-3。

表4－3 导线与地面的最小距离（m）对被跨越物的距离详见教材介绍，校验跨越物与导线的距离用跨越交叉点的弧垂。

导线与建筑物、树木、果树、经济作物、城市灌木、街道行通树等之间的垂直距离，导线与山坡、峭壁、岩石、建筑物、支配等的净空距离，应符合有关规程的规定。

博微云课堂从零开始 学配电网工程设计杆塔的选择与使用高级讲师 饶学优什么是杆塔？杆塔选型应考虑哪几个模块？对应这些模块，包含哪些内容？杆头杆塔基础目录CONTENTS杆塔简介杆塔的概念、分类及选型依据010203杆头简介杆头的概念、分类及选型依据杆塔基础简介基础的概念、分类及选型依据04软件实操软件实战杆塔绘制、选型等工作技巧01杆塔简介杆塔的概念、分类及选型依据博微云课堂杆塔的概念杆塔是架空配电线路的重要组成部分，其作用是支持导线和其他附件，并使导线对地面、建筑物、 电力线、通信线以及其他被跨越物之间保持一定的安全距离。

博微云课堂杆塔选型的一般流程 1.用途3.杆高n 用途：直线杆、耐张杆、终端、分支、转角、跨越n 材质：混凝土、木杆、钢管杆、铁塔n 杆高：10m、12m、13m、15m、16m、18m、19m、22m 具体包含2.材质博微云课堂按用途选型杆塔按线路上用途可分为直线杆塔、耐张杆塔、转角杆塔、终端杆塔、跨越杆塔、分支杆塔等。

杆塔用途直线杆塔耐张杆塔转角杆塔终端杆塔分支杆塔跨越杆塔直线杆塔：直线杆塔主要用于线路直线段中。

在正常运行情况下，直线杆塔一般不承受顺线路方向的张力，而是承受垂直荷载，即导线、绝缘子、金具、覆冰的重量，以及水平荷载（即风力）等。

只有在电杆两侧档距相差悬殊或一侧发生断线时，直线杆才承受相邻两档导线的不平衡张力。

耐张杆塔：耐张杆塔又称承力杆塔，主要用于线路分段处。

在正常情况下，耐张杆除了承受与直线杆塔相同的荷载外，还承受导线的不平衡张力。

在断线情况下，耐张杆还要承受断线张力，并能将线路断线、倒杆事故控制在一个耐张段内，便于施工和检修。

转角杆塔：转角杆塔主要用于线路转角处，线路转向内角的补角称为线路转角。

转角杆塔除承受导线等的垂直荷载和风力外，还要承受导线转角的合力，合力的大小取决于转角的大小和导线的张力。

由于转角杆塔两侧导线拉力不在一条直线上，一般用拉线来平衡转角杆的不平衡张力。

电线杆工程初步设计方案中的杆塔基础设计与施工方法杆塔基础的设计与施工方法在电线杆工程中起着至关重要的作用。

本文将介绍杆塔基础设计的相关要点，以及施工方法的选择和注意事项。

一、杆塔基础设计要点1. 杆塔基础类型的选择杆塔基础可以根据具体情况选择不同的类型，如浅基础、深基础和桩基础等。

在选择时需要考虑地质条件、杆塔高度和荷载要求等因素。

一般情况下，浅基础适用于土质较好的地区，而深基础和桩基础适用于土质较差或荷载要求较高的地区。

2. 基础尺寸的确定基础尺寸的确定需要考虑到杆塔的荷载和设计要求。

一般来说，基础的底面积要足够大，能够承受杆塔的重力和风压。

基础的深度和杆塔的高度有关，需要保证基础的稳定性和抗倾覆能力。

3. 基础材料的选择基础材料的选择应根据地质情况和设计要求来确定。

常用的基础材料有混凝土、钢筋、沥青等。

混凝土是最常见的材料，其强度和耐久性能较好，能够满足大多数工程的要求。

4. 基础施工工艺基础施工工艺包括基坑开挖、土方运输、基础浇筑等环节。

在施工过程中，需要注意基坑的支护和排水，确保基础施工的安全和质量。

二、施工方法的选择和注意事项1. 钻孔灌注桩施工方法钻孔灌注桩是一种常用的基础施工方法，适用于土质较差或荷载要求较高的区域。

施工时需要注意控制孔深、孔径和灌注混凝土的质量，确保桩体的承载力和稳定性。

2. 预制桩基础施工方法预制桩基础是一种快速、高效的施工方法，适用于土质较好的地区。

施工时需要注意预制桩的安装和连接，确保桩与基础之间的连接牢固可靠。

3. 浅基础施工方法浅基础施工方法适用于土质较好的地区和杆塔高度较低的情况。

施工时需要注意基础的平整度和水平度，确保基础的稳定性和承载力。

4. 基础施工的注意事项在基础施工过程中，需要注意以下几个方面的问题：（1）材料质量的控制，包括水泥、石料和钢筋等材料的质量检验；（2）施工现场的环境保护，包括扬尘控制、废弃物处理等；（3）施工人员的安全防护，包括安全帽、防护镜等个人防护用品的使用；（4）施工进度的控制，包括施工计划和施工工艺的合理安排。

杆塔电杆就是架空配电线路中得基本设备之一,按所用材质可分为木杆、水泥杆与金属杆三种。

水泥杆具有使用寿命长、维护工作量小等优点,使用较为广泛。

水泥杆中使用最多得就是拔梢杆，锥度一般均为1/7５，分为普通钢筋混凝土杆与预应力型钢筋混凝土杆。

电杆按其在线路中得用途可分为直线杆、耐张杆、转角杆、分支杆、终端杆与跨越杆等.1、直线杆:又称中间杆或过线杆。

用在线路得直线部分，主要承受导线重量与侧面风力，故杆顶结构较简单，一般不装拉线。

2、耐张杆：为限制倒杆或断线得事故范围,需把线路得直线部分划分为若干耐张段,在耐张段得两侧安装耐张杆.耐张杆除承受导线重量与侧面风力外,还要承受邻档导线拉力差所引起得沿线路方面得拉力。

为平衡此拉力,通常在其前后方各装一根拉线.耐张杆就是在线路终点或转弯得地方，会在很长得直线线路中间用到，让线路不能过紧也不能过松。

耐张杆就就是起这样得作用.3、转角杆:用在线路改变方向得地方。

转角杆得结构随线路转角不同而不同:转角在１5度以内时,可仍用原横担承担转角合力；转角在15度~３0度时,可用两根横担,在转角合力得反方向装一根拉线;转角在３0度~45度时，除用双横担外,两侧导线应用跳线连接,在导线拉力反方向各装一根拉线;转角在45度~90度时，用两对横担构成双层，两侧导线用跳线连接，同时在导线拉力反方向各装一根拉线．４、分支杆:设在分支线路连接处,在分支杆上应装拉线,用来平衡分支线拉力。

分支杆结构可分为丁字分支与十字分支两种：丁字分支就是在横担下方增设一层双横担，以耐张方式引出分支线;十字分支就是在原横担下方设两根互成90度得横担,然后引出分支线。

5、终端杆:设在线路得起点与终点处,承受导线得单方向拉力，为平衡此拉力,需在导线得反方向装拉线。

架空配电线路杆位得确定当配电线路路径确定后,就可以测量确定杆位了。

首先确定首端杆与终端杆得位置，并且打好标桩作为挖坑与立杆得依据;若线路因地形限制或用电需要而有转角时,将转角杆得位置确定下来;这样首端杆、转角杆与终端杆就把线路划分为若干直线段;在直线段内均匀分配档距，就可一一确定直线杆得位置了;若线路较长，在必要时可再划分几个耐线段，耐张段长度一般不大于2km。
