磁选机种类磁选机是一种利用磁场作用原理进行物质筛选和分离的装置，一般可以用来分离矿石中的有用成分。
根据其磁场的来源和特点，磁选机可以分为很多种类。
本文将介绍几种主要的磁选机及其工作原理。
1. 永磁磁选机永磁磁选机是利用永磁体所产生的恒定磁场进行磁选的一种机械设备。
其结构简单，使用方便，但其磁场强度有限，选矿效率和处理能力并不高。
2. 电磁磁选机电磁磁选机是利用电磁体所产生的可控磁场，对物质进行磁选的一种机械设备。
其磁场强度较大，选矿效率和处理能力较高，但相对于永磁磁选机，它的结构和使用需要相对复杂。
3. 水平环状高梯度磁选机水平环状高梯度磁选机是将矿浆流经环形风箱，在磁场作用下通过高梯度磁力线体对有用矿物进行选矿和分离的一种机械设备。
其具有高效、高准确性等特点，且可以处理粒度较小的矿物，但其结构比较复杂，维护和操作难度较大。
4. 立式环状高梯度磁选机立式环状高梯度磁选机是将矿浆从上方灌入磁选室，经过高梯度磁力线体中的梯度磁场而实现对矿物的分离。
它比水平环状高梯度磁选机结构更为简单，但选择性差一些。
以上就是一些主要的磁选机种类及其工作原理的介绍。
无论采用哪种磁选机，都需要严格按照其操作规程进行操作，并对其进行定期的检测和维护，以保证选矿的效率和安全。
除了上述介绍的四种磁选机，还有一些其他类型的磁选机，如涡流磁选机、超导磁选机、旋转磁场磁选机等。
这些磁选机在不同的应用场合中都有其独特的优势和适用性。
涡流磁选机是一种利用涡流效应和磁场作用原理进行筛选和分离的机械设备。
它可以处理非磁性矿物中的有用成分，同时具有选择性好、废渣含量低等优点，广泛应用于废料回收、金属粉末制备等领域。
超导磁选机是一种利用超导材料所具有的零电阻和出色的磁场性能实现的高强度磁选装置。
它可以产生达到几十特斯拉的极高磁场，分离效率和分离效果都非常好。
超导磁选机在材料制备、医学、航空航天等领域中有着广泛的应用前景。
旋转磁场磁选机是一种利用旋转磁场作用原理，对具有磁性的固体物质进行分离和筛选的机械装置。
磁选设备的分类磁选设备是一种用于分离和提取杂质物质的重要设备。
根据其工作原理和结构特点的不同，可以将磁选设备分为以下几类。
一、湿式磁选机湿式磁选机是一种利用液体介质进行磁选的设备。
它主要由磁场系统、进料系统、排渣系统和磁滚筒等组成。
湿式磁选机适用于粒度较细的矿石和磁性杂质的分离，常用于磁铁矿、钛铁矿等矿石的提取中。
二、干式磁选机干式磁选机是一种利用干燥状态下的磁性材料进行磁选的设备。
它主要由输送系统、磁场系统、分选系统和排渣系统等组成。
干式磁选机适用于粒度较粗的矿石和磁性杂质的分离，常用于煤矿、建筑材料等行业中。
三、高梯度磁选机高梯度磁选机是一种利用强磁场和磁性介质进行磁选的设备。
它主要由磁场系统、进料系统、分选系统和排渣系统等组成。
高梯度磁选机适用于粒度较细的矿石和磁性杂质的高效分离，常用于稀土矿、钢铁废料等领域中。
四、旋转磁选机旋转磁选机是一种利用旋转磁场进行磁选的设备。
它主要由旋转磁场系统、进料系统、分选系统和排渣系统等组成。
旋转磁选机适用于粒度较细的矿石和磁性杂质的高效分离，常用于金矿、锡矿等矿石的提取中。
五、超导磁选机超导磁选机是一种利用超导材料产生超强磁场进行磁选的设备。
它主要由超导磁体系统、进料系统、分选系统和排渣系统等组成。
超导磁选机具有磁场强度高、磁场稳定性好等优点，适用于高磁性矿石和磁性杂质的分离，常用于铁矿石、金刚石等矿石的提取中。
六、永磁磁选机永磁磁选机是一种利用永磁材料产生磁场进行磁选的设备。
它主要由永磁磁体系统、进料系统、分选系统和排渣系统等组成。
永磁磁选机具有磁场强度高、能耗低等优点，适用于一些中小型磁性材料的分离，常用于废旧电器、废旧电池等的回收处理中。
以上是磁选设备的几种分类，每种设备都有其特点和适用范围。
在矿石提取和废物处理等领域中，磁选设备发挥着重要的作用，提高了工作效率和资源利用率。
随着科学技术的不断进步，磁选设备的性能和效果也在不断提高，为相关行业的发展做出了重要贡献。

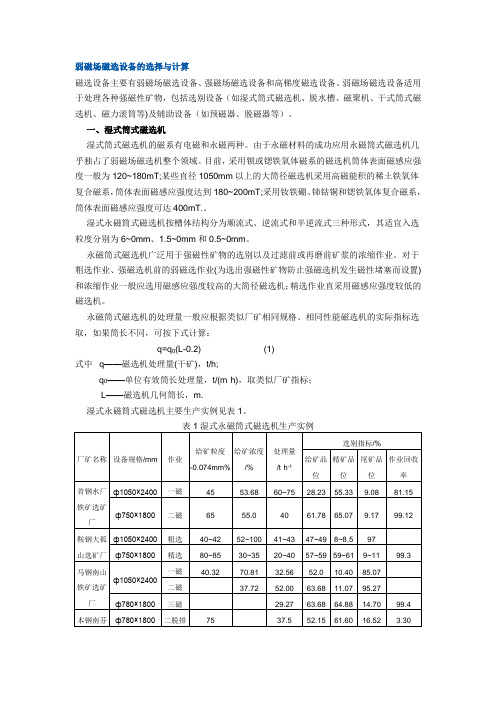

弱磁场磁选设备的选择与计算磁选设备主要有弱磁场磁选设备、强磁场磁选设备和高梯度磁选设备。
弱磁场磁选设备适用于处理各种强磁性矿物，包括选别设备（如湿式筒式磁选机、脱水槽、磁聚机、干式筒式磁选机、磁力滚筒等)及辅助设备（如预磁器、脱磁器等）。
一、湿式筒式磁选机湿式筒式磁选机的磁系有电磁和永磁两种。
由于永磁材料的成功应用永磁筒式磁选机几乎独占了弱磁场磁选机整个领域。
目前，采用钡或锶铁氧体磁系的磁选机筒体表面磁感应强度一般为120~180mT;某些直径1050mm以上的大筒径磁选机采用高磁能积的稀土铁氧体复合磁系，筒体表面磁感应强度达到180~200mT;采用钕铁硼、铈钴铜和锶铁氧体复合磁系，筒体表面磁感应强度可达400mT.。
湿式永磁筒式磁选机按槽体结构分为顺流式、逆流式和半逆流式三种形式，其适宜入选粒度分别为6~0mm、1.5~0mm和0.5~0mm。
永磁筒式磁选机广泛用于强磁性矿物的选别以及过滤前或再磨前矿浆的浓缩作业。
对于粗选作业、强磁选机前的弱磁选作业(为选出强磁性矿物防止强磁选机发生磁性堵塞而设置)和浓缩作业一般应选用磁感应强度较高的大简径磁选机；精选作业直采用磁感应强度较低的磁选机。
永磁筒式磁选机的处理量一般应根据类似厂矿相同规格、相同性能磁选机的实际指标选取，如果筒长不同，可按下式计算：q=q0(L-0.2) (1)式中q——磁选机处理量(干矿)，t/h;q0——单位有效筒长处理量，t/(m·h)，取类似厂矿指标；L——磁选机几何筒长，m.湿式永磁筒式磁选机主要生产实例见表1。
二、磁力脱水槽磁力脱水槽是一种磁力与重力联合作用的磁选设备，磁感应强度一般为30~50mT,分电磁和永磁两种类型，目前永磁脱水槽应用较多，常用于强磁性矿物磁选前的脱泥和预选作业。
磁力脱水槽能分选出大量细粒尾矿并兼顾有脱泥脱水作用；亦可用于磁铁矿精矿过滤前的浓缩作业。
磁力脱水槽结构简单，无运动部件，操作方便。
CTB系列永磁筒式磁选机安装使用说明书尊敬的用户：如果您选择了本设备，请先详细阅读完本说明书后，再安装、调试。
谢谢合作！目录1、用途及特点2、技术参数及型号说明3、工作原理4、结构特征5、润滑系统6、机器的安装、调试和试运转7、操作规程8、设备的维护与保养9、易损件明细表一、用途及特点：⒈用途：CTB系列永磁筒式磁选机适用于磁铁矿、磁黄铁矿、焙烧矿、钛铁矿等亚铁磁性物料的湿式磁选，也用于煤、非金属矿、建材等物料的除铁作业，以及选煤作业中的磁重介质回收。
在重介质选别作业中，为了保证磁铁矿或硅铁的最大回收率，需要用第二台磁选机对第一台磁选机的尾矿进行再次选别。
在这种情况下，可采用特别设计的尾矿再处理双筒磁选机。
它能提高回收率，提高精矿品位，减少尾矿流失，简化选矿流程，降低成本，提高经济效益。
⒉技术特点：⑴、永磁筒式磁选机执行中华人民共和国机械行业标准《JB/7895-1999》，采用稀土复合磁系，并采用高强力胶（J-39）粘结，并用环氧树脂灌注，磁系表面用不锈钢带加固，不脱落。
筒体两端加密封垫并涂密封胶，保证不进水；技术先进、结构合理。
经过特殊设计，使磁场强度分布更加合理，分选效果比较明显。
⑵、体经过特殊设计，不易堵料、跑料。
槽体型式为半逆流式。
⑶、动方式有左传动和右传动两种型式。
⑷滚筒表面橡胶采用直接硫化方式代替粘结方式，硫化层采用高耐磨橡胶，厚度为4mm，适用寿命2-3年，粘结强度3.5兆帕。
⑸、场强度大、磁场深度大、处理能力大。
⑹、结构简单、处理量大；操作简单、易于维护。
⑺、进矿箱设计了产生合理矿浆流向的相应结构，使磁性矿物的回收率大大提高。
a)技术参数及型号说明：⒈主要技术参数：⒉型号说明：C T B筒长（dm ） 筒径（dm ） 半逆流型槽 筒式 磁选机三、工作原理：所要分离的矿浆通过法兰进入进矿箱，经给水管初步稀释后，由泛水管冲刷至永磁滚筒下部，由永磁滚筒旋转分离为精矿（磁性物质）和尾矿（非磁性物质），精矿由精矿管冲刷入精矿箱内（调整精矿管工作压力，以冲净精矿为宜），所选精矿和尾矿分别由下口流出。
磁选机种类磁选机是一种常用的选矿设备，广泛应用于矿山、冶金、建材、化工等行业。
根据不同的工作原理和应用领域，磁选机可以分为多种类型。
本文将就常见的几种磁选机进行详细介绍。
干式磁选机：干式磁选机是一种利用高强度磁场对矿石进行选矿的设备。
它主要适用于处理干燥的矿物颗粒，具有结构简单、操作方便、磁场强度高等优点。
干式磁选机广泛应用于铁矿石、锰矿石、钨矿石、稀土矿石等矿石的选矿过程中。
湿式磁选机：湿式磁选机是一种在水介质中进行矿石选矿的设备。
它主要通过湿法处理的方式，将矿石与水混合，形成矿浆，利用磁场对矿石进行分离。
湿式磁选机适用于处理含水量较高的矿石，如铁矿石中的粘土、泥炭等杂质。
混合式磁选机：混合式磁选机是将干式磁选机和湿式磁选机相结合的一种设备。
它既可以在干燥状态下对矿石进行选矿，也可以在水介质中进行湿法选矿。
混合式磁选机的优点是可以根据不同的矿石特性选择合适的工作方式，提高选矿效率。
高梯度磁选机：高梯度磁选机是一种利用高强度磁场和梯度磁场对矿石进行选矿的设备。
它主要通过在磁场中引入梯度磁场，增强对矿石的吸附力，提高选矿效果。
高梯度磁选机适用于处理磨细粒度、粘土含量高的矿石，如磁性矿物的强磁性选矿。
永磁磁选机：永磁磁选机是一种利用永磁材料产生的磁场对矿石进行选矿的设备。
它主要通过永磁材料的磁场吸附矿石，实现矿石的分离。
永磁磁选机具有结构简单、磁场稳定、无需外部电源等优点，适用于中小型磁性矿石的选矿。
电磁磁选机：电磁磁选机是一种利用电磁铁产生的磁场对矿石进行选矿的设备。
它主要通过电磁铁的磁场吸附矿石，实现矿石的分离。
电磁磁选机具有磁场强度可调、吸附力可控等优点，适用于对矿石进行精细选矿。
除了以上常见的磁选机类型，还有一些特殊的磁选机，如超导磁选机、脉冲磁选机等。
超导磁选机是利用超导材料产生的强磁场对矿石进行选矿的设备，具有磁场强度高、能耗低等优点。
脉冲磁选机是利用脉冲磁场对矿石进行选矿的设备，具有工作效率高、处理能力大等特点。
永磁磁选机的常见分类及各自特点1.弱磁场永磁磁选机湿式永磁弱磁场磁选机是矿山企业应用在强磁性矿物粗选和提高精矿品位领域较为广泛的一种磁选设备，磁极表面背景场强Ho=0．72×10一1．36×10A／m，磁场力HgradH圭(2．5—5．0)×10“／m”。
主要用于分选磁铁矿、磁黄铁矿、磁赤铁矿、钛磁铁矿和硅铁等强磁性矿物。
2.中磁场永磁磁选机中场强永磁磁选机是介于弱磁场和强磁场之间，磁极表面磁场强度／4o=1．6x104．8×10A／m的磁j选设备。
该机多采用开放式磁系和筒式结构，磁系采用钕铁硼和铁氧体永磁材料，同时在主磁极中间增加÷了辅助磁极以减少漏磁。
该机具有结构简单、使用方便、性能稳定及磁场强度深等优点，主要用于磁铁矿提纯、非金属矿物除铁以及尾矿回收等领域。
具有代表性的是北京矿山冶金研究总院采用高性能钕铁硼永磁材料制成的挤压式磁系，研制成功的04oomm×400mm筒式永磁中场强磁选机。
该机设j计成轴向交替磁极，减少了因槽体内矿浆涡流运动而造成的简体发热现象，简体表面最高背景磁场强度可达到0．75T。
同时该研究院研制CTB1200x3000型中磁永磁磁选机，最高处理能力可达到350mZ／h。
筒表面背景磁场强度为350～500mT，NCT系列中场强永磁筒式磁选机磁滚筒表面背景磁场强度为500～800mT。
3．强磁场永磁磁选机强磁场磁选机结构多采用环式、笼式和盘式，磁极表面磁场强度／40=0．48×10。
～6×10“A／m，磁场力HgradH=(1．5～6．0)×10A／m”。
主要用来分选弱磁I生矿物，如铁锰矿、褐铁矿和铬铁矿等。
长沙矿冶研究院采用高性能钕铁硼硬磁材料和高纯度DT4软磁材料组装成功的磁辊，开发了CRIMM系列永磁辊式强磁选机，磁辊规格为~6o0ITlm×12(hOmm，传动部分采用无级变速器传动，转速为0～600r／rain，入料粒度0．074～20mm，磁辊表面背景磁场强度达到1．2T，最大矿量处理能力达到8t／h。
书山有路勤为径，学海无涯苦作舟磁选机的分类和几种磁选机使用范围目前，国内外生产的磁选机种类很多，其分类方法也各不相同。
根据产生磁场的方法不同，磁选机分为永磁磁选机和电磁磁选机;根据选别方式不同，磁选机分为干式磁选机(大块磁选机)和湿式磁选机，根据磁场强度的强弱不同，磁选机分为弱磁场磁选机(H 小于2500 奥斯特)，中磁场磁选机(H 小于6000 奥斯特)，强磁场磁选机(H=6000-26000 奥斯特)。
一、弱磁场湿式永磁筒式磁选机根据磁选机槽体结构形式的不同又分为三种：1.顺流型磁选机2.逆流型磁选机3.半逆流型磁选机二、三种不同底箱结构型式特点及应用范围由于槽体底箱结构形式的不同，矿浆给入磁选机的方向与产品移动方向不同，以及选别区和尾矿带的长短不同，就决定了三种不同槽体的选别特点。
磁选机槽体型式不仅对选别指标和操作有一定的影响，而且对处理矿石的粒度粗细的适应性也不一样。
下面分别叙述其特点：顺流型磁选机特点及适应范围场强(H=2800 奥斯特以上)给矿方向与圆筒旋转方向是一致的。
矿浆由给矿箱直接给到圆筒的磁场下方，非磁性矿粒与磁性很弱的由圆筒下方两底板之间的间隙排出。
磁性矿粒被吸到圆筒表面上，随圆筒一起旋转，到磁线边缘的磁场弱处排出。
顺流型磁选机适用于处理粗粒矿石，粒度小于600 毫米的强磁性矿物的粗选，还有用于入磨前的预选(粒度小于6 毫米)。
这种磁选机的特性是处理能力大，精矿品味较高，机械构造简单、选别指标多、给矿量的影响较大，反映灵敏，当给矿量大时，单位面积的通过量增大，流速加快，磁性矿粒容易损失于尾矿中，致使尾矿升高。
逆流型磁选机特点及适用范围场强(H=2200 奥斯特)。
各种槽体的永磁筒式磁选机的工作原理下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!一、引言永磁筒式磁选机是一种常用的磁选设备，广泛应用于矿山、冶金、化工等领域。
湿式永磁筒式磁选机主要介绍：
一、湿式永磁筒式磁选机是铁矿石选厂普通使用的一种磁选机，它适用于选别强磁性矿物。
按照槽体的结构型式不同，磁选机分为顺流式、逆流式、半逆流式三种。
三种不同槽体型式的磁选机入选粒度如下：顺流槽体≤6mm，逆流槽体≤1.5mm，半逆流槽体≤0.5mm。
二、磁选机结构组成：
永磁筒式湿选半逆流槽体磁选机包括机架、装置在机架上的给矿箱、滚筒及磁系、半逆流型底箱、精矿槽、排尾机构及传动装置，排尾机构包括尾矿槽及漏斗。
三、磁选机工作原理：
矿浆经给矿箱流入槽体后，在给矿喷水管的水流作用下，矿粒呈松散状态进入槽体的给矿区。
在磁场的作用，磁性矿粒发生磁聚而形成“磁团”或“磁链”，“磁团”或“磁链”在矿浆中受磁力作用，向磁极运动，而被吸附在圆筒上。
由于磁极的极性沿圆筒旋转方向是交替排列的，并且在工作时固定不动，“磁团”或“磁链”在随圆筒旋转时，由于磁极交替而产生磁搅拌现象，被夹杂在“磁团”或“磁链”中的脉石等非磁性矿物在翻动中脱落下来，最终被吸在圆筒表面的“磁团”或“磁莲”即是精矿。
精矿随圆筒转到磁系边缘磁力最弱处，在卸矿水管喷出的冲洗水流作用下被卸到精矿槽中，如果是全磁磁辊，卸矿是用刷辊进行的。
非磁性或弱磁性矿物被留在矿浆中随矿浆排出槽外，即是尾矿。
四、磁选机产品优势：
1、可提高品位，减轻下一道工序的负荷；
2、选别生矿，返回再烧；
3、剔除杂质，提高质量；
4、适用范围广；
5、结构简单，处理量大；
6、操作方便，易于维护。
五、磁选机技术参数：
本机的润滑较简单，减速机及密封罩为稀油润滑，润滑油有机械油HJ30-HJ50（GB443-64）任何一种，新产品运转一个月后应彻底清洗一次，换新油，以后每隔6-8个月清洗一次。
滚动轴承为干油润滑，采用钙基脂（GB491-65）ZG2-ZG4任何一种，永磁圆筒的轴承盖及传动轴上各有一个M10×1螺塞，将其拧下来，用油枪注入干油。
各润滑点见上图
七、机器的安装、调整及试运转
（一）、安装、调整
1、各主要部件列入下表
名称注意事项
永磁圆筒轻吊轻放远离铁器防止变形
槽体不要碰撞防止变形
机架
2、按图纸规定的技术条件进行安装。
3、永磁圆筒及槽体应严格检验各部分尺寸及安装调整情况。
4、各件不应有严重碰伤、变形、凹坑等各种缺陷。
5、按图纸、文件清点零部件的数量，机件清洗，去污去油。
6、安装时：
（1）、槽体角钢下加垫，使工件间隙为35-45毫米左右。
（2）、槽体溢流堰水平方向两端高差不大于2毫米。
（3）、圆筒与槽体在排矿处的间隙调至20毫米，偏差不大于2毫米。
（4）、调整磁系调整装置使磁系向排矿口方向旋转20度左右。
（二）试运转
1、安装后应进行空运转试验，运转时间不应小于2小时。
2、运转时，电机减速机、密封罩轴承座坚固螺钉应牢固，与机架的接触面应靠紧，不许有跷脚现象。
3、圆筒两端的滚动轴承要有足够的润滑脂，减速机有适量润滑油，磁系调整装置丝杆上涂润滑油。
4、圆筒用手搬动，应转动灵活，无异常声音。
5、两齿轮进行空负荷跑合，跑合时间不应小于1小时。
6、齿轮啮合的要求，齿侧间隙0.085毫米，接触面积沿齿高不小于40%，沿齿长不小于70%。
7、跑合后进行清洗，扣上密封箱盖，拧紧各螺钉。
8、填入润滑油继续试车1小时，密封箱不应渗油、漏油，磁滚筒内部稍有摩擦属正常，不影响使用，不应有较大振动。
9、试运转中发现圆筒、传动部件有异常现象，应及时检查、修理。
4、机器的操作维护与安全
（一）、操作规程
1、操作前检查如下各部件：槽体中有无不相关的物件；槽体角钢下边加垫20毫米；磁系偏角20度；排矿口间隙20毫米。
2、圆筒两端轴承是否有足够润滑脂，圆筒旋转灵活，无异常声音。
3、电机减速机有适量润滑油。
4、所有坚固件应坚固，调整件应灵活，有充足的润滑脂。
5、电机绝缘电阻应符合规定。
6、各水管的给水压力不小于12kg/cm2。
7、给矿的条件如下：给矿浓度25-35%（可调节浓度水管），给矿粒度应达到矿粒单体分离，给矿量不高于表中生产能力。
8、给矿前先开车给水，先停矿后停车，停车后用水冲洗槽体。
9、根据排矿磁系偏角。
10、根据选别指标和处理能力选择合理工作间隙，给矿浓度。
（二）维护与安全
1、减速机中润滑油量不低于最低油标高度。
2、减速机与密封罩中润滑油在新产品运转一个月后应彻底清洗、换油，以后每隔6-8个月清洗一次。
3、圆筒两端滚动轴承应每6个月换一次润滑脂。
4、所有紧固螺钉每班应检查，不得松动。
5、各喷水管不应堵塞，及时清理木屑等物。
6、胶质密封环，每两年大修时应及更换。
7、磁块有碎裂时，应将此组全部取下，换一组新的，不应坏一块换一块。
8、经常注意圆筒内有无异常声音，有不正常声音应怀疑是否磁块碎裂。
备注：
正常情况下，磁选机滚筒定子与转子之间的间隙为3mm，转子内筒皮厚度为3mm，内筒皮外层加包1.5mm的转子外筒皮。
外筒皮主要作用在于防止内筒皮磨损，属易损件，需经常更换。
更换时只需点焊，切勿大面积焊接，以防内筒体受热变形，影响磁选机的正常运行。
