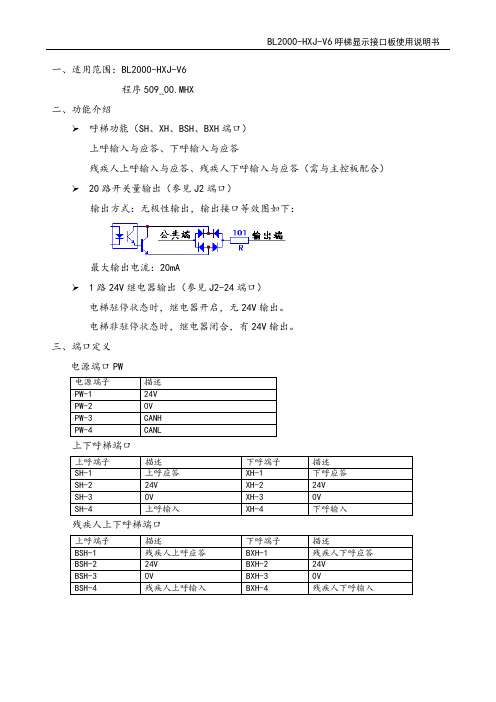

一、适用范围：BL2000-HXJ-V6
程序509_00.MHX
二、功能介绍
呼梯功能（SH、XH、BSH、BXH端口）
上呼输入与应答、下呼输入与应答
残疾人上呼输入与应答、残疾人下呼输入与应答（需与主控板配合） 20路开关量输出（参见J2端口）
输出方式：无极性输出，输出接口等效图如下：
最大输出电流：20mA
1路24V继电器输出（参见J2-24端口）
电梯驻停状态时，继电器开启，无24V输出。
电梯非驻停状态时，继电器闭合，有24V输出。
三、端口定义
电源端口PW
上下呼梯端口
残疾人上下呼梯端口
输出端口J2
四、检测
短接检测TEST跳线，进入检测方式
具体方法见《BL2000-HXJ-V6检验方法》。
五、设置
设置功能包括物理层站设置和显示方式设置，具体操作如下：
设置模式
由短接相应的跳线进入设置功能。
设置值显示
设置值由数码块SM0、SM1显示，在物理层站设置时SM0、SM1显示设置的物理楼层；在显示方式设置时SM0不显示，SM1显示设置的显示方式。
设置操作
设置操作由设置按钮AN完成，按一次按钮，设置值加1或连续按下按钮1秒后设置值依次加1。
松开按钮，2秒后保存设置值，设置值闪烁三次并退出设置状态。
设置值范围。
