1-2简述智能建筑的组成及其核心技术智能建筑除了有一般的供配电、给排水、暖通空调设施外,还综合利用了4C技术,即现代计算机技术、现代控制技术、现代通信技术、和现代图形显示技术。
1-3简述建筑智能化的组成及结构建筑智能化系统主要有个建筑管理系统BMS、信息网络系统INS和通信网络系统CNS 三大子系统组成。
智能建筑管理系统IBMS将这三个系统通过综合布线系统GCS联系在一起。
建筑管理系统BMS又划分为建筑设备自动化系统BAS、安全防范系统SAS、火灾自动报警和消防联动系统FAS。
(通信网络系统是指电视、广播、电话、卫星;信息网络系统是指办公、服务、智能卡、物业管理营运、计算机网络)1-5什么是广义BAS,它包括哪些内容?有何特点?BAS包括了电力系统、照明系统、电梯系统、暖通空调系统、给排水系统的监视和控制。
BAS提供一个设备监控与管理以及节能控制的功能。
主要是实现对电力系统进行监视、对照明系统注重节能控制、对电梯系统实现监控和联网管理、对暖通空调系统保证舒适和节能、对给排水系统注重设备可靠和节能运行。
2-7简述BACnet数据通信协议的作用和体系结构。
BACnet与Internet实现互联时,应采用何种协议方式?作用是解决不同厂家的楼宇自控系统相互间的通讯问题而设计,并不太适用于智能传感器、执行器等末端设备。
BACnet采用四层体系结构:物理层、数据链路层、网络层和应用层与Internet互联采用了IP/UDP协议2-8简述LonTalk数据通信协议的作用和体系结构。
LonTalk与BACnet各有何优势?个人认为BACnet解决了上层协议的问题,LonTalk应该是为了解决智能传感器、执行器之间的现场设备之间的通讯问题。
LonTalk采用了7层体系结构:物理层、数据链路层、网络层、传输层、会话层、表示层、应用层。
Lonwork网络结构灵活、组网方便、支持多种传输介质2-12何为综合布线?综合布线的特点是什么?综合布线是由线缆(如铜缆光缆等)和相应的连接件(如连接模块,插头插座,适配器配线架等)组成的信息传输通道。

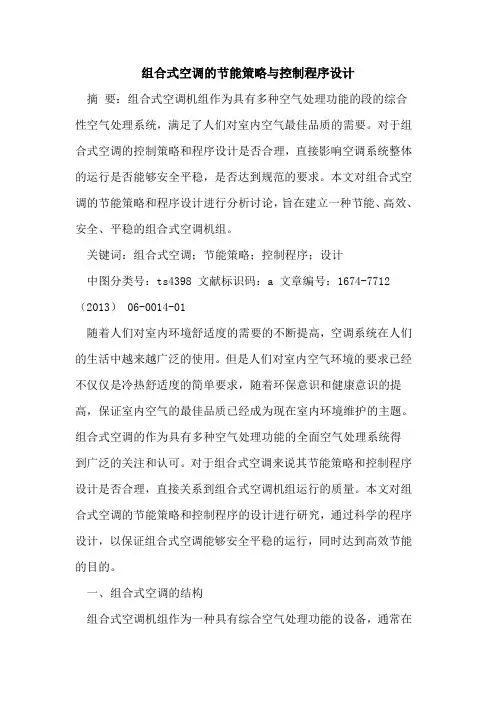

组合式空调的节能策略与控制程序设计摘要:组合式空调机组作为具有多种空气处理功能的段的综合性空气处理系统,满足了人们对室内空气最佳品质的需要。
对于组合式空调的控制策略和程序设计是否合理,直接影响空调系统整体的运行是否能够安全平稳,是否达到规范的要求。
本文对组合式空调的节能策略和程序设计进行分析讨论,旨在建立一种节能、高效、安全、平稳的组合式空调机组。
关键词:组合式空调;节能策略;控制程序;设计中图分类号:ts4398 文献标识码:a 文章编号:1674-7712 (2013) 06-0014-01随着人们对室内环境舒适度的需要的不断提高,空调系统在人们的生活中越来越广泛的使用。
但是人们对室内空气环境的要求已经不仅仅是冷热舒适度的简单要求,随着环保意识和健康意识的提高,保证室内空气的最佳品质已经成为现在室内环境维护的主题。
组合式空调的作为具有多种空气处理功能的全面空气处理系统得到广泛的关注和认可。
对于组合式空调来说其节能策略和控制程序设计是否合理,直接关系到组合式空调机组运行的质量。
本文对组合式空调的节能策略和控制程序的设计进行研究,通过科学的程序设计,以保证组合式空调能够安全平稳的运行,同时达到高效节能的目的。
一、组合式空调的结构组合式空调机组作为一种具有综合空气处理功能的设备,通常在阻力在100pa以上的空调系统中应用。
其空气处理的功能段有:空气混合、过滤、冷却、加热、湿度调节、送风段、回风段、喷水、热回收等功能段单元体。
对于组合式空调机组的各个功能段可以根据实际需要,进行分段的适当组合,以满足不同空气环境的需要。
组合式空调机组的简化结构见下图1所示:外部空气经由新风段和排风段进行配合工作井新鲜空气引入机组,将空气质量进行调节优化后,新风和回风混合后再经过过滤器进行除尘处理,再经过制冷、加热、湿度调节等功能的处理后形成品质合格的空气进行输送。
二、组合式空调的节能策略(一)充分利用室外新风源。
组合式空调系统的节能策略是建立在系统安全平稳运行的基础之上的,以控制温度和湿度在合格的范围之内为前提条件,将各种可利用的能源加以充分的利用,使之发挥最大的效能,以减少人工冷热源在系统运行中投入,从而达到节约能耗,降低成本的目的。

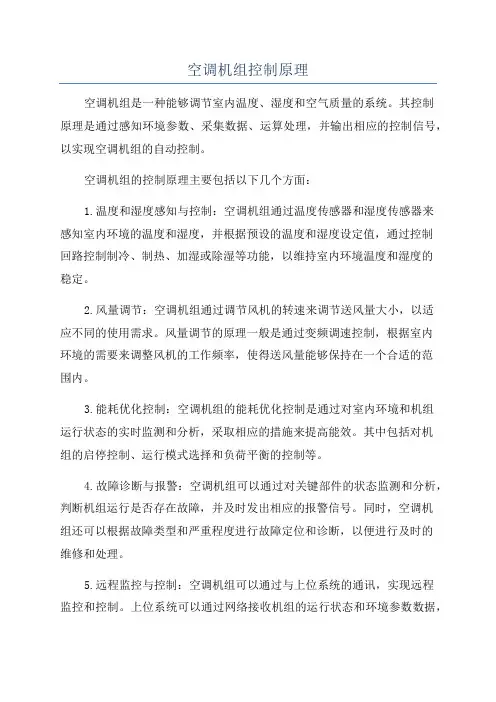

空调机组控制原理空调机组是一种能够调节室内温度、湿度和空气质量的系统。
其控制原理是通过感知环境参数、采集数据、运算处理,并输出相应的控制信号,以实现空调机组的自动控制。
空调机组的控制原理主要包括以下几个方面:1.温度和湿度感知与控制:空调机组通过温度传感器和湿度传感器来感知室内环境的温度和湿度,并根据预设的温度和湿度设定值,通过控制回路控制制冷、制热、加湿或除湿等功能,以维持室内环境温度和湿度的稳定。
2.风量调节:空调机组通过调节风机的转速来调节送风量大小,以适应不同的使用需求。
风量调节的原理一般是通过变频调速控制,根据室内环境的需要来调整风机的工作频率,使得送风量能够保持在一个合适的范围内。
3.能耗优化控制:空调机组的能耗优化控制是通过对室内环境和机组运行状态的实时监测和分析,采取相应的措施来提高能效。
其中包括对机组的启停控制、运行模式选择和负荷平衡的控制等。
4.故障诊断与报警:空调机组可以通过对关键部件的状态监测和分析,判断机组运行是否存在故障,并及时发出相应的报警信号。
同时,空调机组还可以根据故障类型和严重程度进行故障定位和诊断,以便进行及时的维修和处理。
5.远程监控与控制:空调机组可以通过与上位系统的通讯,实现远程监控和控制。
上位系统可以通过网络接收机组的运行状态和环境参数数据,并通过分析和处理,给出相应的控制指令,从而实现对机组的远程控制。
这在大型建筑物的空调系统中特别重要。
以上是空调机组控制原理的一般介绍,具体实施方式会根据不同的空调机组型号和设计要求有所差异。
但总的原理是通过感知环境参数、采集数据、运算处理,并通过控制回路输出相应的控制信号,以实现空调机组的自动控制,使其能够根据室内环境需求进行温度、湿度和风量的调节,同时实现能耗优化、故障诊断和远程监控控制等功能。
风机变频原理
风机变频技术是指通过改变电源频率来控制风机的转速,从而实现对风机运行状态的精准控制。
在风电场中,风机变频技术被广泛应用,可以有效提高风机的运行效率和稳定性,降低能耗和维护成本,同时也对电网具有一定的支撑作用。
下面我们将详细介绍风机变频原理。
首先,风机变频技术的基本原理是利用变频器对电源频率进行调节,以改变电机的转速。
在传统的风机系统中,电机通常是由恒定频率的交流电源驱动,因此风机的转速也是固定的。
而通过变频器可以改变电源频率,从而改变电机的转速,实现对风机的精准控制。
其次,风机变频技术的关键在于变频器的控制策略。
变频器需要根据风机的运行状态和外部环境条件,调节输出频率和电压,以实现对风机的最佳控制。
在风速较大时,需要提高风机转速以提高发电效率,而在风速较小或风机受到外部干扰时,需要降低风机转速以保护设备和延长使用寿命。
因此,变频器需要具备智能化的控制策略,能够根据实时情况对风机进行动态调节。
此外,风机变频技术还涉及到电机的变频驱动系统。
变频驱动
系统通常由变频器、电机和传感器等组成,其中变频器起到控制电
源频率的作用,电机负责转换电能为机械能,传感器用于采集风机
运行状态和环境参数。
这些组件共同协作,实现了风机变频技术的
应用。
总的来说,风机变频技术通过改变电源频率来控制风机的转速,实现了对风机运行状态的精准控制。
这不仅提高了风机的运行效率
和稳定性,降低了能耗和维护成本,也对电网具有一定的支撑作用。
随着风电行业的发展,风机变频技术将会得到更广泛的应用,为风
电产业的可持续发展做出贡献。

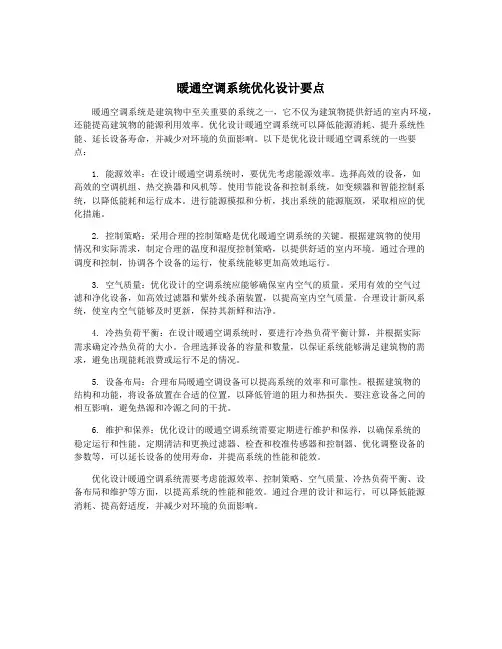

暖通空调系统优化设计要点暖通空调系统是建筑物中至关重要的系统之一,它不仅为建筑物提供舒适的室内环境,还能提高建筑物的能源利用效率。
优化设计暖通空调系统可以降低能源消耗、提升系统性能、延长设备寿命,并减少对环境的负面影响。
以下是优化设计暖通空调系统的一些要点:1. 能源效率:在设计暖通空调系统时,要优先考虑能源效率。
选择高效的设备,如高效的空调机组、热交换器和风机等。
使用节能设备和控制系统,如变频器和智能控制系统,以降低能耗和运行成本。
进行能源模拟和分析,找出系统的能源瓶颈,采取相应的优化措施。
2. 控制策略:采用合理的控制策略是优化暖通空调系统的关键。
根据建筑物的使用情况和实际需求,制定合理的温度和湿度控制策略,以提供舒适的室内环境。
通过合理的调度和控制,协调各个设备的运行,使系统能够更加高效地运行。
3. 空气质量:优化设计的空调系统应能够确保室内空气的质量。
采用有效的空气过滤和净化设备,如高效过滤器和紫外线杀菌装置,以提高室内空气质量。
合理设计新风系统,使室内空气能够及时更新,保持其新鲜和洁净。
4. 冷热负荷平衡:在设计暖通空调系统时,要进行冷热负荷平衡计算,并根据实际需求确定冷热负荷的大小。
合理选择设备的容量和数量,以保证系统能够满足建筑物的需求,避免出现能耗浪费或运行不足的情况。
5. 设备布局:合理布局暖通空调设备可以提高系统的效率和可靠性。
根据建筑物的结构和功能,将设备放置在合适的位置,以降低管道的阻力和热损失。
要注意设备之间的相互影响,避免热源和冷源之间的干扰。
6. 维护和保养:优化设计的暖通空调系统需要定期进行维护和保养,以确保系统的稳定运行和性能。
定期清洁和更换过滤器、检查和校准传感器和控制器、优化调整设备的参数等,可以延长设备的使用寿命,并提高系统的性能和能效。
优化设计暖通空调系统需要考虑能源效率、控制策略、空气质量、冷热负荷平衡、设备布局和维护等方面,以提高系统的性能和能效。
通过合理的设计和运行,可以降低能源消耗、提高舒适度,并减少对环境的负面影响。
冷机群控系统控制策略摘要:我国能源紧缺、能耗高,尤其空调能耗巨大,为了提高中央空调(冷机)的运行效率,方便操作、使用,提高空调能耗比,冷机群控系统越来越得到用户的重视和应用,不同的空调冷水系统对应有不同的群控策略,冷机群控作为独立的控制系统我们非常有必要做仔细的研究,从制冷原理和冷机工作原理以及围绕冷机运行的各个机电设备工作原理出发,从而实现对整个暖通空调系统冷源的全面自动控制、能源管理及分析系统,控制对象包括冷水机组、冷却塔、冷冻水泵、冷却水泵、过渡季板换、补水系统和各种相应的阀门等设备。
本文介绍了一次泵变流量空调水系统冷机群控系统设计方案,从中可以了解到建筑物中空调冷水系统配置了哪些机电设备,水路系统是怎么构建工作的。
论文介绍了冷机群控的定义、作用、特点、功能和控制对象。
详细分析了各类受控对象启动顺序,得出了针对不同受控设备科学的控制策略从而分析受控对象最佳的的节能手段。
并且对冷机群控系统调试做出基本分析,使冷机群控系统达到最佳运行效果。
关键词:冷机群控,能耗比,节能引言随着经济的快速发展与人民生活水平的不断提高,城市建设中现代化建筑的不断增多与新型建筑的蓬勃发展,使国家对能源有巨大的需求。
但我国目前能源储存有限、能源利用率较低,这就迫使我们要把节能问题提到一个重要的位置上来。
空调系统的出现为人们创造了舒适的空调环境,空调应用日益广泛,节能降耗成为空调系统设计的关键。
另外,目前我国大多数建筑的空调系统仍采用人工操作、维护、记录的方式进行监测、控制和管理。
随着计算机技术、信息技术和自控技术的高速发展,以及它们在暖通空调领域的广泛应用,利用自动化控制系统代替传统的仪器、仪表能够更有效的对空调系统进行科学、精确控制,在保证舒适性的同时提高空调系统的运行性能,节省运行能耗,以及降低运行管理费用和降低管理人员的劳动强度。
冷机群控系统的研究与设计对空调系统节能具有重要意义。
1.冷机群控系统的概念1、冷机群控系统定义依据建筑物的空调负荷需求,自动调节优化控制多台冷水机组及相关外围设备的运行[1]。

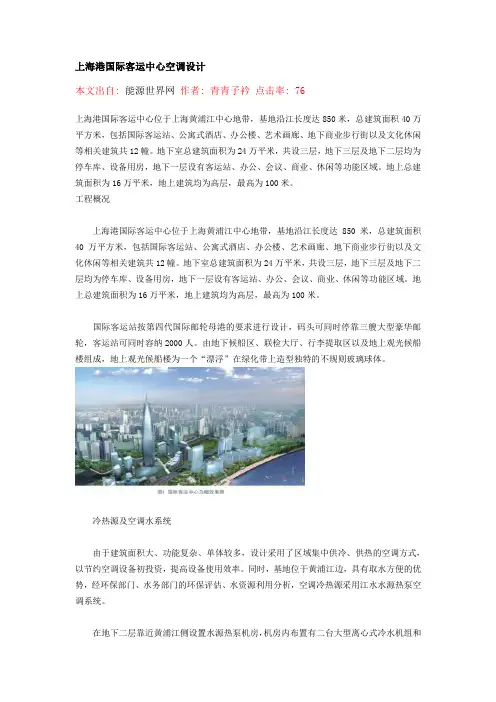

上海港国际客运中心空调设计本文出自: 能源世界网作者: 青青子衿点击率: 76上海港国际客运中心位于上海黄浦江中心地带,基地沿江长度达850米,总建筑面积40万平方米,包括国际客运站、公寓式酒店、办公楼、艺术画廊、地下商业步行街以及文化休闲等相关建筑共12幢。
地下室总建筑面积为24万平米,共设三层,地下三层及地下二层均为停车库、设备用房,地下一层设有客运站、办公、会议、商业、休闲等功能区域。
地上总建筑面积为16万平米,地上建筑均为高层,最高为100米。
工程概况上海港国际客运中心位于上海黄浦江中心地带,基地沿江长度达850米,总建筑面积40万平方米,包括国际客运站、公寓式酒店、办公楼、艺术画廊、地下商业步行街以及文化休闲等相关建筑共12幢。
地下室总建筑面积为24万平米,共设三层,地下三层及地下二层均为停车库、设备用房,地下一层设有客运站、办公、会议、商业、休闲等功能区域。
地上总建筑面积为16万平米,地上建筑均为高层,最高为100米。
国际客运站按第四代国际邮轮母港的要求进行设计,码头可同时停靠三艘大型豪华邮轮,客运站可同时容纳2000人。
由地下候船区、联检大厅、行李提取区以及地上观光候船楼组成,地上观光候船楼为一个“漂浮”在绿化带上造型独特的不规则玻璃球体。
冷热源及空调水系统由于建筑面积大、功能复杂、单体较多,设计采用了区域集中供冷、供热的空调方式,以节约空调设备初投资,提高设备使用效率。
同时,基地位于黄浦江边,具有取水方便的优势,经环保部门、水务部门的环保评估、水资源利用分析,空调冷热源采用江水水源热泵空调系统。
在地下二层靠近黄浦江侧设置水源热泵机房,机房内布置有二台大型离心式冷水机组和六台螺杆式水源热泵机组。
离心式冷水机组单台制冷量为4563kW;螺杆式水源热泵机组中,其中五台单台制冷量均为2572kW,制热量为2522kW,一台制冷量为1286kW,制热量为1261kW。
冷冻水供回水温度分别为6.5℃/12.5℃,空调热水供回水温度分别为45℃/40℃。
• 题目:空调机组变频风机控制策略与节能分析
•
暖通空调系统是楼宇自动化控制的重要内容之一。
有资料显示,暖通空调系统的能耗约占建筑物能源总消耗量的70%,中央空调机组在该比重中又占相当大的份额。
因此节能运行就显得格外重要。
根据我项目部施工的中南海工程中,空调机房一般都为集中送风,同时会议室、办公楼及各房间对空调送风质量要求也很高。
由于办公楼有多个房间,各房间对温度的要求不一样,因此空调控制系统采用了变风量空调控制系统,也就是通过控制进入各房间的风量,来达到控制各房间温度的目的。
整个空调系统对风量的需求并不是一尘不染的,而是随着房间的温度变化,随着气候的变化随时在调整整个系统的送风量。
如果不能对风量及时进行调整,就可能出现某些时候送风量过大,大于房间末端对风量的需求,从而产生哨声,
影响办公环境,同时对能源也是一种浪费,这就需要空调系统的送风量与房间末端所需求的风量相匹配,用改变送风机转速来改变送风量,使送风量能随着空调负荷变化而变化,达到节能效果。
变频器的节能功能实质上是它通过对电机转速的控制来尽量减少电机不必要消耗,而工艺却必须消耗的那部分能量。
传统的控制风量是利用风门挡板的开启度来调节风量,在这种情况下电机是以恒定速度运行的,输出的功率也是恒定的,但是在风门不是全开的情况下,总是有能量消耗在风门挡板上,而采用变频器时,风门全开,靠的是降低电机的转速来调节风量的,这种情况下,电动机是靠减小输出功率来实现减小风量的,节省的电能就是原系统中消耗在挡板上的那部分能量。
在这个过程中,转矩是减小的,电压、电流也相应减小。
对于空调区域的基本要求就是向被控的区域送入适量的经过处理的空气,来达到消除室内热湿负荷的目的。
处理过的空气送入的热量或冷量P可以通过式(4)来确定:P= C × p ×Q ×(Tn—Ts) (4) 式中:C为空气的比热容,kJ/(kg·oC);
p 为空气密度,kg/m ;
Q 为送风量,m /s;
Tn为室内温度,oC ;
Ts为送风温度,℃;
P为吸收(或放入)室内的热量,kW
由上式可以看出,如果想维持室内温度Tn不变,当送风温度Ts不变时,改变送风量Q,即可满足不同的P值要求;如果同时改变送风温
度Ts,增大送风温差(Tn—Ts),还可进一步减少送风量Q,从而更大程度的降低能耗。
根据《采暖通风与空气调节设计规范》(GB 5001 9—2003)(以下简称规范)要求,当送风口高度大于5m 时,工艺空调夏季最大送风温差不宜超过15oC ;同时,送风口送风温度不得低于露点温度。
总之,送风量应满足如下要求:(1)保持室内外压差;(2)保证最小新风量,工业建筑应保证每人不小于30m。
/h;(3)或满足室内换气次数,规范要求每小时5次(室温允许波动范围±1 0℃ )(4)满足室内负荷要求。
空调系统的节能方案从以下几个方面考虑:
1,系统的选择
2,设备的选配
3,系统的运行管理
目前技术上比较成熟的空调节能方案有:
水泵、风机等动力设备变频运行以适应系统负荷变化;
在满足工业要求或舒适性的前提下,采用变冷冻水温调节方式
以适应系统负荷变化;
机组启停时间顺序优化控制;
智能化管理计算机以提高机组运行管理水平,避免不必要的能
量浪费;
采用环保节能新风处理系统,减少能量损耗
随着国民经济的发展、人民生活水平的提高,空调应用日益广泛、普及,空调用电占总用电总量的比例在不断上升,空调能耗已占总能
耗20%左右,因而空调节能意义巨大。
同时,在空调系统的设计及设备选型中均以最大负荷作为设计工况,市实际运行中空调负荷则随多种因素而变化,最小时甚至还不到设计负荷的10%,存在很大的能源浪费现象。
因此,空调系统如何适应在低负荷下高效节能运行及在系统设计中对设备进行节能选配就成为空调节能的关键。
空调系统节能技术改造工程项目市场分布广泛,数量众多,这为进行节能改造市场化应用推广奠定了基础前提。
不完全统计显示,业已投入运行中央空调系统中,至少有70%以上未进行过任何形式节能优化改造,普遍具有很好节能挖掘潜力空间(一般都有30%以上可挖掘节能空间)。
大力推广与实施应用中央空调系统节能改造技术,具有很好经济效益回报,也有力推动了全社会对能源有效利用率认识提高。
它也将可能给风险资本投资运作该类型节能改造工程项目上开辟出一条新方向。
参考文献:
(1)张燕宾,《变频调速应用实践》【M】.北京机械工业出版社,2004. (2)郭庆华,《风机变频改造节能技术的应用》【J】.节能,2005(2):43-45.
(3)钱风郑中磊,《变频技术在空调节能改造中的应用初探》.建筑能耗通风空调.2002.5。
