第三节 过渡过程和品质指标
五种主要品质指标之四 （4） 过渡时间
从干扰作用发生旳时刻起，直到系统重新建立新旳平 衡时止，过渡过程所经历旳时间叫过渡时间。一般在稳态 值旳上下要求一种小范围，当被控变量进入该范围并不再 越出时，就以为被控变量已经到达新旳稳态值，或者说过 渡过程已经结束这个范围一般定为稳态值旳±５％（也有 旳要求为±２％）。
ISE e2dt 0
采用平方值,一样能够防止正负偏差积分时旳相消现 象。
与IAE相比,它对最大偏差旳数值愈加敏感。
39
第三节 过渡过程和品质指标
四、影响控制指标旳主要原因
一种自动控制系统能够概括成两大部分，即工艺过程 部分（被控对象）和自动化装置部分。前者指与该自动控 制系统有关旳部分。后者指为实现自动控制所必需旳自动 化仪表设备，一般涉及测量与变送装置、控制器和执行器 等三部分。
给定值
x - 控制器
干扰作用f
被控变量测量值z 广义对象
图7-8 简化方块图
12
第二节 自动控制系统旳方块图
三、反馈
自动控制系统是一种闭环系统，是因为反馈旳 存在造成旳。
x eK
y
z
β
图7-9 负反馈系统
y Ke
e x y
13
第二节 自动控制系统旳方块图
两式联立,消去e,则有
y Kx Ky
图7-5 信号分叉点
8
第二节 自动控制系统旳方块图
二、自动控制系统方块图
在研究自动控制系统时，为了便于对系统分析研究，一 般都用方块图来表达控制系统旳构成。
下页图为液位自动控制系统旳方块图每个环节表达构成 系统旳一种部分，称为“环节”。两个方块之间用一条 带有箭头旳线条表达其信号旳相互关系，箭头指向方块 表达为这个环节旳输入，箭头离开方块表达为这个环节 旳输出。线旁旳字母表达相互间旳作用信号。

自动控制原理第7章离散控制系统

自动控制原理第7章离散控制系统
差分方程描述了系统在离散时间点的行为，通过求解差分方程可 以预测系统未来的输出。
Z变换
01
Z变换是分析离散时间信号和系统 的有力工具，它将离散时间信号 或系统转化为复平面上的函数或 传递函数。
02
Z变换的基本思想是通过将离散时 间信号或系统进行无限次加权和 ，将其转化为一个复数域上的函 数或传递函数。
离散状态方程
离散状态方程是描述离散控制系统动 态行为的数学模型，它的一般形式为 $mathbf{dot{x}}(k) = Amathbf{x}(k) + Bu(k)$，其中 $mathbf{x}(k)$表示在时刻$k$的系 统状态向量，$u(k)$表示在时刻$k$ 的输入向量，$A$和$B$是系统的系 数矩阵。
稳态误差主要来源于系统本身的结构 和参数，以及外部干扰和测量噪声。
离散控制系统的动态响应分析
动态响应定义
动态响应是指系统在输入信号作 用下，系统输出信号随时间变化 的特性。
动态响应的描述方
式
动态响应可以通过系统的传递函 数、频率特性、根轨迹图等方式 进行描述。
优化动态响应的方
法
通过调整系统参数、改变系统结 构、引入反馈控制等方法，可以 优化系统的动态响应。
离散控制系统的仿真工具与实例
仿真工具介绍
离散控制系统的仿真工具用于模拟和测试系统的性能和稳定性。常见的仿真工具包括MATLAB/Simulink、 LabVIEW等。这些工具提供了丰富的数学函数库和图形化界面，方便用户进行系统建模和仿真。
仿真实例分析
通过具体的仿真实例，可以深入了解离散控制系统的性能和特点。例如，可以设计一个温度控制系统，通过调整 系统参数和控制算法，观察系统在不同工况下的响应特性和稳定性。通过对比不同方案，可以评估各种参数和控 制策略对系统性能的影响，为实际应用提供参考和依据。

自动控制原理 第七章 非线性系统

自动控制原理 第七章 非线性系统

实质上是应用谐波线性化的方法，将非线性特性线性化， 然后用频域法的结论来研究非线性系统，它是线性理论 中的频率法在非线性系统中的推广，不受系统阶次的限 制。
（2）相平面法（本质非线性）：图解法。通过在相平 面上绘制相轨迹，可以求出微分方程在任何初始条件下 的解。是一种时域分析法，仅适用于一阶和二阶系统。
1
ωt
y1 (t ) B1 sint
由式（7-15）可得饱和特性的描述函数为
B1 2k a a a 2 N ( A) arcsin 1 ( ) A A A A

M sin td ( t )
yMFra bibliotek0 π2π
ωt
所以基波分量为：
y1 ( t )
4M

sin t
故理想继电器特性的描述函数为
Y1 4M N ( A) 1 A A
2.饱和特性
请牢记！
即 N(A)的相位角为零度,幅值是输入正弦信号A的函数.
当输入为x(t)＝Asinωt，且A大于线性区宽度a 时， 饱和特性的输出波形如图7-10所示。
7.1.3
非线性系统的分析方法
非线性的数学模型为非线性微分方程，大多数尚无
法直接求解。到目前为止，非线性系统的研究还不成熟， 结论不能像线性系统那样具有普遍意义，一般要针对系 统的结构，输入及初始条件等具体情况进行分析。工程 上常用的方法有以下几种：
（1）描述函数法（本质非线性）：是一种频域分析法，
r(t)=0 x
N
y
G(s)
c(t)
图7-8 非线性系统典型结构图
（2）非线性环节的输入输出静特性曲线是奇对称的，即 y(x)=-y(-x)，以保证非线性元件在正弦信号作用下的输出不 包含直流分量。 （3）系统的线性部分具有良好的低通滤波特性。能较好的滤 除非线性环节在正弦输入下输出中的高次谐波，于是可以认 为在闭环通道中只有基波分量在流通，此时应用描述函数法 所得的分析结果才是比较准确的。实际系统基本都能满足。

自动控制原理第七章 采样控制系统

自动控制原理第七章 采样控制系统
s2 2
展开为部分分式，即
E ( s)
1 1 1 [ ] 2 j s j s j
求拉氏反变换得 e(t ) 1 [e jt e jt ] 2j 分别求各部分的Z变换，得 Z [e* (t )] 1 [ 化简后得
E( z) z sinT z 2 2 z cosT 1
e(t ) e(nT ) e(nT )(t nT ) e (nT ) (t nT ) 2 2! nT t (n 1)T
外推法: 用采样点数值外推求得采样点之间的数值.
只取第一项 ---- 零阶保持器. 只取前两项 ---- 一阶保持器.
e*(t)
一阶保持器比零阶保持器信号恢复更
自动控制原理
蒋大明
一.Z变换
1. Z变换定义：
Z e
TS
S
*
1 ln Z T
代入上式得:

E ( z) E ( s)
1 s ln z T
e( nT ) z
n 0

n
E ( z ) e(0) Z 0 e(T ) Z 1 e(2T ) Z 2
e(kT)表征采样脉冲的幅值，Z的幂次表征采样脉冲出现的时刻。
-at
(a >0)的Z变换。
e(nT) = e
-a nT
(n = 0, 1, …)
代入Z变换的定义式可得
E(z) = 1 + e
若|e
–aT
-aTz -1
+ e
-2aTz -2
+ e
-3aTz -3
+ …
z
-1|
< 1，该级数收敛，利用等比级数求和公式，其Z变换

自动控制原理第七章采样系统

自动控制原理第七章采样系统

n>m
pi— 极点
Ai— 待定系数
第二节 采样控制系统的数学基础
例 求F(s)的z变换F(z)。
F (s)=
1 S(S+1)
解：
F (s)=
1 S(S+1)
=
1 S
–
1 S+1
F (z)=
z z–1
–
z z–e –T
=
z(1–e –T ) (z–1)(z–e–T
)
第二节 采样控制系统的数学基础
例 求F(s)的z变换F(z)。
+
=Σ k=0
8
f
(kT)∫0∞δ(t
–
kT
)e–stdt
+
=Σ f(kT)e –kTS k=0
第二节 采样控制系统的数学基础
二、求Z变换的方法
1．级数求和法
根据定义式展开
+
F (z)= Σ f (kT) k=0
= f (0)z0 + f (T)z-1 + f (2T)z-2 + f (3T)z-3 + ··· 利用级数求和法可求得常用函数
+(S+2)
S+3 (S+1)(S+2)
z z–eST S=-2
F (z)=
2z z–e –T
–
z–e
z
–2T
=
z2+z(e-T -2e-2T z2-(e-T +e-2T )z+e
)
-3T
ቤተ መጻሕፍቲ ባይዱ
第二节 采样控制系统的数学基础
三、Z变换的基本定理
例 z变求换Z[的t –基T 本] 定理为z变换的运算 提供了方便。

自动控制系统名词

自动控制系统名词

自动控制系统名词
自动控制系统是一种能够自动调节和控制设备、过程或系统的机制。

它使用各种传感器、控制器和执行器来实现对被控对象的监测、分析和操作。

在自动控制系统中，传感器用于检测被控对象的状态或参数，如温度、压力、流量等，并将其转换为电信号或数字信号。

控制器接收这些信号，并使用预定的控制算法进行处理，以确定所需的控制动作。

执行器则根据控制器的指令，对被控对象进行实际的操作，如调节阀门开度、改变电机转速等。

自动控制系统的目标是实现被控对象的稳定运行、精确控制和优化性能。

它可以应用于各种领域，如工业生产、航空航天、交通运输、能源管理、环境保护等。

常见的自动控制系统包括反馈控制系统、前馈控制系统、比例积分微分（PID）控制系统等。

它们的设计和实现需要考虑到被控对象的特性、控制要求、传感器和执行器的性能以及控制算法的选择。

自动控制系统的优点包括提高生产效率、降低劳动强度、提高产品质量、增强安全性和可靠性等。

它的发展和应用对于现代工业和社会的进步起到了重要的推动作用。

自动控制原理第七章


条件下的时间响应曲线如图所示。
四、非线性控制系统的特点
3.稳定性 3.稳定性 从曲线及方程中可以看出， 系统有两个平衡状态，即 x=0和 x=1 。 按稳定性的定义对平衡状 态 x=1来说，系统只要有一 个很小的偏离，就再也不会 回到这一平衡状态上来。 因此，x=1的平衡状态是一个不稳定的平衡状态。
第七章 非线性系统的分析
§7
非线性系统的分析
教学内容：
§7-1 非线性控制系统概述 §7-2 描述函数法 §7-3 相平面法
§7-1 非线性控制系统概述
一、引言 二、研究非线性系统的一般方法 三、典型非线性特性 四、非线性控制系统的特点
一、引言
包含一个或一个以上非线性元件或环节的系统为非线性系 统。 实际上自动控制系统的各个环节不可避免的带有某种程度 的非线性，线性系统只是非线性系统的近似。 非线性系统程度不严重时，在一定范围内或特定条件下， 可采用微偏法进行线性化，这种非线性称为非本质非线性。 如果系统的非线性具有间断点、折断点，称为本质非线性。 这时采用线性系统分析方法去研究会引起很大的误差甚至导 致错误的结论。
四、非线性控制系统的特点
3.稳定性 3.稳定性
线性系统的稳定性取决于系统的结构与参数，与起始 状态无关。 非线性系统的稳定性不仅仅和系统的结构与参数有关， 还和起始状态有直接关系。 一个非线性系统，他的某些平衡状态可能是稳定的， 某些平衡状态可能是不稳定的。因此对于非线性系统， 不存在系统是否稳定的笼统概念，要研究的是非线性系 统平衡状态的稳定性。
2 n
A +B
2 n
An ϕn = arctan Bn
一 描述函数的基本概念
非线性特性为奇对称，则直流分量 A0= 0； 同时，各谐波分量的幅值与基波相比一般都比较小； 因此，可以忽略式中的高次谐波分量，只考虑基波分量， 这种近似也称为谐波线性化。则

第七章 自动飞行控制系统的组成和原理


➢ 飞行控制计算机指令的计算和自动驾驶仪、飞行指引仪信号的分离情况以及 自动驾驶仪、飞行指引仪的联合使用与分开使用的情况如图7.1所示。
7.1 飞行控制计算机的自动驾驶仪指令和飞行 指引仪指令及作用
➢ 从图7.1可以看出，在自动飞行控制系统中，如果自动驾驶仪和飞行指引仪都处于接 通状态，且自动驾驶仪正在正确地控制飞机，则飞机指引仪的指引杆就应该处于中心 位置。所以，在自动驾驶仪和飞行指引仪都接通的情况下，飞行员通过观察指令杆的 移动及驾驶仪的运动方向可以监控自动驾驶仪工作是否正常。如果自动驾驶仪没有接 通，而只接通了飞行指引仪，飞行员就可以跟随指令杆的指令人工操纵飞机。
➢ 由于以上的原因，再加上计算机技术和电子技术的发展，以及飞机自动化程 度的提高，目前，大多数大中型飞机上，自动驾驶仪系统和飞行指引仪系统 共用一个计算机。
➢ 该计算机根据机组选择的工作方式和设定的目标轨迹，统一计算自动驾驶仪 的输出指令和飞行指引仪的输出指令，并将自动驾驶仪的输出指令输送到自 动驾驶仪伺服系统，驱动飞机操纵面的偏转实现对飞机姿态的控制；将飞行 指引仪的输出指令输送到姿态指引指示器用于驱动指令杆。
图7.4 AFCS 的控制组件在驾驶舱内的安装位置
7.2.2 AFCS的主要显示组件安装位置
➢ 自动飞行控制系统的主要显示组件有机长和副驾驶仪表板上的显示器，机长 和副驾驶仪表板上的自动飞行状态通告牌（ASA），机长和副驾驶仪表板上的 自动着陆警告灯，以及机长仪表板上的安定面失去配平警告灯。如图7.5式所 示。
➢ 自动驾驶仪输出的指令用于驱动自动驾驶仪某一个通道的舵机，进而控制飞 机的某一套舵面，从而改变飞机姿态或航向，在姿态或航向改变后，在飞机 空气动力学的作用下，飞机向目标轨迹运动，并最终稳定在目标轨迹上。

第七章燃油粘度自动控制系统


2路是微分输出的过程.2路 与微分气室中的波纹管相 通.波纹管扩张.其外面的 气室通比例波纹管压力略 有↑ .OO’杆略有↑ .挡 板微微远离一点喷嘴.这 个负反馈很弱.不能抵挡 挡板继续靠近喷嘴.调节 器输出P出↑ ↑.蒸汽调 节阀开度↓ ↓. 3路微分 消失的过程.3路是调节器 的输出经过微分阀与微分 气室相通.微分气室压力 经微分阀不断进气.其压 力不断↑ .比例波纹管的 压力不断↑ .OO’杆不断 ↑ 移.负反馈不断↑.挡板 不断远离喷嘴.调节器的 输出P出不断↓ .蒸汽阀 开度↑ .

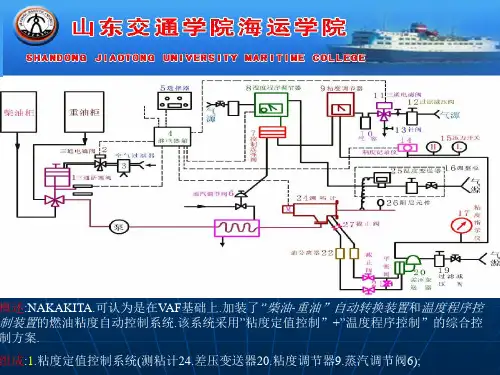

NAKAKITA粘度控制系统
粘度调节器:应用位移平衡原理.实 现PID控制作用. 工作原理:平衡状态:粘度测量值=给 定值.黑色测量指针和红色给定指针 重合.喷嘴挡板距离不变.调节器输 出稳定.比例波纹管、积分波纹管、 积分气室和微分气室压力均等于调 节器输出压力. 系统受到扰动.出现偏差.如燃油粘 度↑.差压变送器输出一个成比例的↑ 气压信号.经过控制板送到弹簧管使 其张开.FG杆推动GH杆上移.以E轴 为圆心.HEN和HED杆都逆时针转 动.MN杆右移.黑色测量指针绕O’轴 向指示粘度↑的方向转动.D点右移 使AC杆绕C轴逆时针转动.BO’杆右 移.OO’杆以O点为支点顺时针转动. 挡板离开喷嘴.喷嘴背压↓.经过气动 功率放器 在控制系统投入工作前.燃油温度处于下 限值.开关杆与下限温度设定器相碰.温 度下限开关LLS和上限开关ULS均从右 边断开合于左面（见图4-3-6）.中间温 度限位开关触头没有被凸轮压下.在系统 投入工作时.先把“柴油一重油”转换开 关转至“重油”位置.合上电源开关.同 步电机SM1和SM2开始转动.经PID的控 制作用.燃油温度的测量值将以相同的速 度跟踪给定值上升.温度给定值的上升速 度是靠温度“上升一下降”设定开关来 实现的.这共有五档.即0、1、2、3、和5 档.分别控制电机SM1和SM2和转动方向. 两个电机都经差动减速装置带动小齿轮 转动.但它们的减速比不同.SM2的减速 比小

《自动控制原理》第七章 离散控制系统

k 0

式中， ( z ) 称为离散信号e* (t ) 的z变换，记为 E( z) Z[e* (t )] E
7.3.2 z变换的方法
常用的求取离散函数的z变换方法有级数求和法、部分分式法和留数计算法。
1.级数求和法
根据z变换的定义，将连续信号 e(t ) 按周期 T 进行采样，级数展开可得
教学难点
离散时间函数的数学表达式及采样定理， 线性常系数差分方程与脉冲传递函数，采 样控制系统的时域分析，采样控制系统的 频域分析。
概述：
近年来，随着脉冲技术、数字式元器件、数字计算机，特别是微处理器
的迅速发展，数字控制器在许多场合取代了模拟控制器，比如微型数字 计算机在控制系统中得到了广泛的应用。离散系统理论的发展是非常迅 速的。 因此，深入研究离散系统理论，掌握分析与综合数字控制系统的基 础理论与基本方法，从控制工程特别是从计算机控制工程角度来看，是 迫切需要的。
图7-3 信号复现过程
7.1.2 数字控制系统
数字控制系统是一种以数字计算机为控制器去控制具有连续工作状态的 被控对象的闭环控制系统。 其原理方框图如图7-4所示。
图7-4 数字控制系统方框图
过程分析：A/D转换器将连续信号转换成数字序列，经数字控制器处理后生 成离散控制信号，再通过D/A转换器转换成连续控制信号作用于 被控对象。
第7章 离散控制系统
教学重点
了解线性离散系统的基本概念和基本定理，把握 线性连续系统与线性离散系统的区别与联系； 熟练掌握Z变换的方法、Z变换的性质和Z反变换； 了解差分方程的定义，掌握差分方程的解法； 了解脉冲传递函数的定义，熟练掌握开环与闭环 系统脉冲传递函数的计算方法； 与线性连续系统相对应，掌握线性离散系统的时 域和频域分析方法和原则。
