风幕机技术参数..

风机盘管控制器一、空气幕1、产品概述空气幕通过贯流风机，把室内侧的空气吸入，以连续的高速气流吹向地面，连续的向下的气流形成一堵从顶直到地面的无形的“墙”。

一般安装在大门或窗户的上方，在门窗敞开的时候，空气幕产生的气流能有效隔离室内侧与室外侧的空气。

因而可以减少室内冷气的损失，并可以防止蚊虫灰尘等进入室内。

格力空气幕采用优化设计的贯流风叶和性能优良的电机;自行开发的微电脑控制器,性能可靠,使用寿命长,即可手控又可遥控;机壳采用优质镀锌钢板双面喷塑处理,具有超强的抗腐防锈能力;结构强度好,外形美观,风力强劲,适合于宾馆饭店,商场超市以及办公楼宇等场合使用。

2、产品命名规则3、产品外观图4、性能参数二、风口1、产品概述ABS防凝露塑料风口分两类:回风口和散流器,外方内圆的散流器适用于多变化的建筑结构而设计,方圆协调的组合,外形美观大方,具有风压强,噪音小,气流扩散均匀及扩散距离远等优点.单层百叶回风口配备过滤网,拆卸清洗方便,安装简单.格栅形双层可调出风口可以任意调节气流扩散角度,合理组织室内气流2、产品命名规则3、产品外观图a.单层百叶回风口b.方形散流器2．方形散流器3．双层可调格栅出风口三、风机盘管控制器1、产品概述格力公司具有强大的产品研发能力，拥有最先进的中央空调自控技术及产品，形成了研发、生产、营销、售后服务的一体化体系。

主要产品包括中央空调风机盘管控制器、中央空调主机控制器、中央空调远程控制系统、中央空调计算机集中监控系统。

其中，中央空调风机盘管控制器不仅可应用于我公司自主开发的风机盘管系列产品，也可广泛应用于空调行业对空气进行处理的各类风机盘管机组。

2、产品分类与特点每种控制器均可以与标准86底盒配合，将接线隐藏，室内装修更方便，外观更高雅。

1) Z54352A 机型式风机盘管控制器外观安装尺寸接线图◆ 标准尺寸面板，与开关面板相协调，整体美观； ◆ 备有手动总开关和高、中、低风速三档手动调节； ◆ 规格尺寸：86mm ×86mm ×28mm2) Z5535数字式风机盘管温控器外观图接线图安装尺寸（其他孔位用户可根据实际需要选用）3) WK-010PA 数字豪华型风机盘管温控器控制器分成两部分，一个为安装在墙上的豪华液晶线控器；一个为主板电器盒，可以安装在机组上；线控器和主板通过6根电源线连接。

FM RFM RFMS 系列风幕机一、产品概述FM系列风幕机是采用单相电容运行式电动机驱动，带动外型匀称的贯流铝合金风轮，或增强塑料风轮产生分布均匀的幕式气流，可减少或阻隔室内外空气对流。

RFM-I系列热风幕机利用电热管通电后所产生的热源，RFM-II系列暖风幕机热源采用第三代PTC发热原件，电热转换率达98%以上，无明火、无氧耗、升温快、寿命长安全可靠。

RFMS系列热风幕机是最新研制推出的节能型新品，该产品以热水为热媒，换热器采用STTL型节能高效换热器，其传热效率高，空气阻力小，本厂产品具有体积小，重量轻，外型美观，节约能源，结构合理，安装及维修方便等特点。

二、型号规格说明FM系列及RFM-I、RFM-II、RFMS系列风幕机和热风幕机的拼音缩写125或150是表示风轮直径900或1500是表示风幕机本身的长度（单位mm）FM系列风幕机主要技术参数型号风轮直径—机长mm 电压V频率H Z功率W风口风速M/S风量m3/min噪音≤dB（A）安装高度m重量㎏外型尺寸长×宽×高mmFM125-900220 50 120 6.5-7.5 22-24 60 2.5 18 900×200×200FM125-1200 180 6.5-7.5 24-28 60 2.5 24 1200×200×200 FM125-1500 250 6.5-7.5 30-36 60 2.5 29 1500×200×200 FM150-900 120 7.5-8.5 30-50 62 3 19 900×270×270 FM150-1200 180 7.5-8.5 40-45 62 3 25 1200×270×270 FM150-1500 250 7.5-8.5 50-55 62 3 30 1500×270×270RFM-I系列热风幕机主要技术参数（电热管型）型号风轮直径—机长mm 电压V频率H Z功率W风口风速M/S风量m3/min噪音≤dB(A)加热器功率KW风口温升℃配用导线mm2外型尺寸长×宽×高mm单机三相RFM-I 150-900220/ 380 50120 5.5 20 62 4.5 2×2.5 3×1 900×270×270RFM-I 150-1200 180 5.5 28 62 6 2×4 3×1.5 1200×270×270 RFM-I 150-1500 220 5.5 35 65 9 2×10 3×2.5 1500×270×270RFM-II系列热风幕机主要技术参数（PTC型）型号风轮直径—机长mm 电压V频率H Z功率W风口风速M/S风量m3/min噪音≤dB(A)加热器功率KW风口温升℃配用导线mm2外型尺寸长×宽×高mm单机三相RFM-II 150-900220/ 380 50120 4.5 18 62 8 60-80 2×4 3×2.5 900×270×270RFM-II 150-1200 180 4.5 23 62 12 60-80 2×10 3×4 1200×270×270 RFM-II 150-1500 220 4.5 28 65 16 60-80 2×16 3×6 1500×270×270RFMSI 系列热风幕机主要技术参数技术指标型号 电 源 AC V/HZ输入率 W出口 风速 m/s 风量 m3/min噪音 d B (A)重量 ㎏进风温度 ℃供回水温度95-75℃ 供回水温度90-70℃ 供回水温度85-70℃ 供回水温度60-50℃ 水流速 m/s 水量 ㎏/n水 阻 力 P a出风温度 ℃散热器 K W水流速 m/s水 量 ㎏/n水 阻 力 Pa出风温度 ℃散 热 器 K W水流速 m /s水 量 ㎏/n水 阻 力 P a出风温度 ℃散热器 K W 水 流 速 m/s水量 ㎏/n水 阻 力 Pa出风温度 ℃散热器K W高低高低 R F M S -150-900220/50120862520≤6240150.39720192751170.36670166848150.48880280047150.4585024933610 R F M S -150-1200180863525500.5610203695240.519403123230.6812505241220.641210469915R F M S -150-1500220864330600.7313205463310.6612104578300.8816207682190.831570690620三、产品的用途及区别本产品适用于房间之间，房间与室外空气之间，可减少和阻隔室内外空气的对流，对隔冷、隔热、隔尘、隔虫、阻止有害气体的侵入都起到良好作用，应用范围广泛，如商场、宾馆、饭店、剧院、医院经常开启的大门，同时也适用于车间、库房、纺织、制药及食品加工等行业。

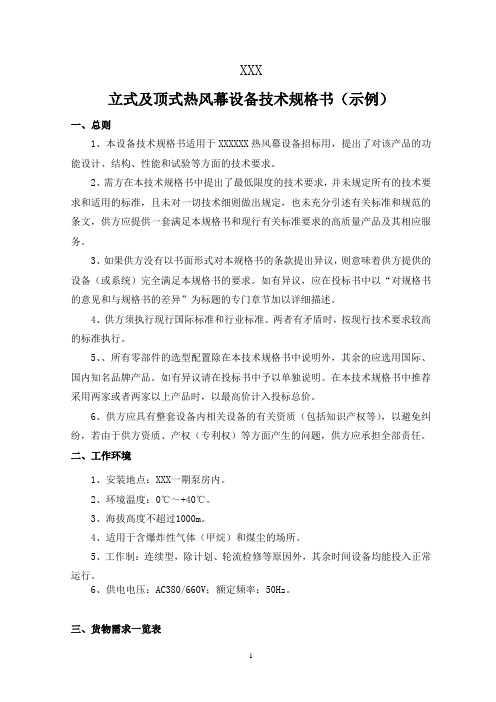

XXX立式及顶式热风幕设备技术规格书（示例）一、总则1、本设备技术规格书适用于XXXXXX热风幕设备招标用，提出了对该产品的功能设计、结构、性能和试验等方面的技术要求。

2、需方在本技术规格书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，且未对一切技术细则做出规定，也未充分引述有关标准和规范的条文，供方应提供一套满足本规格书和现行有关标准要求的高质量产品及其相应服务。

3、如果供方没有以书面形式对本规格书的条款提出异议，则意味着供方提供的设备（或系统）完全满足本规格书的要求。

如有异议，应在投标书中以“对规格书的意见和与规格书的差异”为标题的专门章节加以详细描述。

4、供方须执行现行国际标准和行业标准。

两者有矛盾时，按现行技术要求较高的标准执行。

5、、所有零部件的选型配置除在本技术规格书中说明外，其余的应选用国际、国内知名品牌产品。

如有异议请在投标书中予以单独说明。

在本技术规格书中推荐采用两家或者两家以上产品时，以最高价计入投标总价。

6、供方应具有整套设备内相关设备的有关资质（包括知识产权等），以避免纠纷，若由于供方资质、产权（专利权）等方面产生的问题，供方应承担全部责任。

二、工作环境1、安装地点：XXX一期泵房内。

2、环境温度：0℃～+40℃。

3、海拔高度不超过1000m。

4、适用于含爆炸性气体（甲烷）和煤尘的场所。

5、工作制：连续型，除计划、轮流检修等原因外，其余时间设备均能投入正常运行。

6、供电电压：AC380/660V；额定频率：50Hz。

三、货物需求一览表注：1、投标需对上述供货范围进行单独、单项报价，并有具体明细。

投标设备如果在中国组装或合作制造，投标方应说明。

2、供方需提供质保期内及质保期后2年内必要的备件和易损件的明细和报价，但本次不订货，报价不计入投标总价，中标后由需方根据需要另行采购。

3、中标方必须以最优惠的价格长期为需方提供备品、备件，且备品、备件的价格不得高于此次投标中的价格。

Mid sou thFM RFM RFMS 系列风幕机一、产品概述FM系列风幕机是采用单相电容运行式电动机驱动，带动外型匀称的贯流铝合金风轮，或增强塑料风轮产生分布均匀的幕式气流，可减少或阻隔室内外空气对流。

RFM-I系列热风幕机利用电热管通电后所产生的热源，RFM-II系列暖风幕机热源采用第三代PTC 发热原件，电热转换率达98%以上，无明火、无氧耗、升温快、寿命长安全可靠。

RFMS系列热风幕机是最新研制推出的节能型新品，该产品以热水为热媒，换热器采用STTL型节能高效换热器，其传热效率高，空气阻力小，本厂产品具有体积小，重量轻，外型美观，节约能源，结构合理，安装及维修方便等特点。

二、型号规格说明FM系列及RFM-I、RFM-II、RFMS系列风幕机和热风幕机的拼音缩写125或150是表示风轮直径900或1500是表示风幕机本身的长度（单位mm）FM系列风幕机主要技术参数RFM-I系列热风幕机主要技术参数（电热管型）RFM-II系列热风幕机主要技术参数（PTC型）RFMSI系列热风幕机主要技术参数三、产品的用途及区别本产品适用于房间之间，房间与室外空气之间，可减少和阻隔室内外空气的对流，对隔冷、隔热、隔尘、隔虫、阻止有害气体的侵入都起到良好作用，应用范围广泛，如商场、宾馆、饭店、剧院、医院经常开启的大门，同时也适用于车间、库房、纺织、制药及食品加工等行业。

FM型为不带加热器，使用在室内循环空气中，RFM是带电加热器，冬季可以增加门厅附近温度，阻止或减少室外冷空气侵入，夏季可以关闭电加热器，单开风机可以起到FM风幕机的作用。

1、F M150型设计高度不宜超过3米，FM125型及RFM150型安装高度不宜超过2.5米。

2、R FM型热风幕有220伏和380伏两种电压，由于进线电路不同，设备不能互相通用，RFM-I系列和RFM-II系列热风幕机，根据用户所选择型号，对照技术参数表，配用对应导线截面，不应由于过小配用导线，因过大引起事故发生。

空气悬浮风机参数表一、基本参数1. 产品名称：空气悬浮风机2. 型号：AF-10003. 颜色：白色4. 尺寸：长50厘米，宽50厘米，高100厘米5. 重量：10千克6. 材质：铝合金7. 适用场所：家庭、办公室、商场等二、风力参数1. 风速档位：3档可调2. 最大风速：10米/秒3. 最大风量：1000立方米/小时4. 风向角度：可调节180度5. 静音设计：噪音小于50分贝6. 风速调节方式：遥控器或触摸面板7. 风速显示：LED显示屏三、其他参数1. 功率：60瓦2. 输入电压：220伏特3. 频率：50赫兹4. 定时功能：可设置1小时、2小时、4小时定时关闭5. 安全保护：过热保护、倾倒断电保护6. 电源线长度：1.5米7. 包装清单：空气悬浮风机、遥控器、电源线、说明书四、使用说明1. 将空气悬浮风机放置在平稳的地面上，远离易燃物品和水源。

2. 插入电源线，并确认电源开关处于关闭状态。

3. 使用遥控器或触摸面板调节风速和风向角度。

4. 可根据需要设置定时关闭功能。

5. 当风机使用时间过长或倾倒时，会自动断电保护。

6. 定期清洁风机表面和滤网，确保风机的正常运行和空气质量。

五、注意事项1. 使用过程中请勿将手指或其他物体伸入风机出风口。

2. 风机应远离儿童，以免发生意外。

3. 遇到异常情况或故障，请及时断开电源并联系售后服务。

六、售后服务1. 售后电话：400-123-45672. 售后邮箱：******************3. 售后时间：周一至周五，上午9点至下午5点以上是空气悬浮风机的参数表，希望能够为您提供参考。

如果您对产品有任何疑问或需要进一步了解，请随时联系我们的售后服务团队。

感谢您选择我们的产品，祝您使用愉快！。

松下风幕机的原理及特点介绍松下风幕机简介A/C全称AirCurtain，即风幕机（也称空气幕），是一种利用高速气流形成的空气屏障达到隔绝室内外空气环境的产品，其主要作用是阻止室内外空气对流造成的热交换、灰尘、昆虫及有害气体侵入、油烟外泄等。

松下风幕机具有时尚的流线形外观，乳白色树脂外壳适合各种风格的室内装修场合。

松下风幕机的外形分为长、短两种，提供多达24种规格可供用户选择，能够灵活的应对顾客不同使用场合的要求。

松下风幕机的规格参数见附表1松下风幕机的原理及特点介绍1松下风幕机的原理1.1松下风幕机的结构不同于国内大多厂家采用贯流扇作为强大气流屏障产生的常见方式，松下风幕机运用日本松下环境独有技术设计的高效多翼离心风机来保证风幕机有足够的出风风速，以达到相应机型在额定有效距离内的阻断作用。

广东松下环境系统有限公司北京分公司作为松下电器集团全球风幕机生产的唯一据点，自1999年开始生产，出口全球三十五个国家和地区，并于2003年为中国市场专门开发了遥控型和电加热型风幕机。

为了提高用户使用的方便安全，2009年根据中国市场用户使用的情况对电加热型风幕机进行了升级，使其安全性达到了让顾客更加“安心”的高度。

镀锌钢板制造的安装板精巧、耐久，挂钩加3个紧固螺钉的安装方式既能保证产品吊装牢固、稳定，又能确保用户在安装时很方便、灵活。

ABS材料一体成型的外壳小巧紧凑的结构既能更好抵抗空气变化造成的影响，彰显出其优良的品质，又可以通过松开顶部和底部的安装螺栓来简便快捷的对内部风机和电机进行观察和检修。

上进风形式与环境相协调，既不影响机器的整体美感，又能减少机体对空气的阻力、提高产品的能效。

1.2先进的高风速、薄风幕风机在业界大多采用大风量、高能耗风机保证远距离阻隔效果的背景下，松下以为使用者考虑的视角，利用其在离心多翼风机方面领先业界的专业技术开发设计了低能耗、低噪音、高效率、更舒适的可以产生薄风幕、高风速的专有风机。

静音型离心式电加热空气幕型号：DRM-(G)D型号说明DRM-□□□□-□D-□防护分类：普通型不表示、F防尘防潮型热源种类：D电加热机型分类：普通型不表示、G飓风型机器长度：□□×100mm叶轮直径：□□×10mm静音型热空气幕功能分类☆普通型型号DRM-D☆飓风型型号DRM-GD飓风型产品在保证提供大风量的同时，又保证了运行低噪声特性。

☆防尘防潮型型号：DRM-(G)D-F使用具有防尘防潮功能的电加热器，并且使用全封闭电机，免维护轴承，使整机具有防尘和防潮能力。

☆无加热机型型号：DFM设备出厂不配置加热系统，做为强风型的风帘使用，型号例如：DFM-2218.主要技术参数参数型号外型尺寸L×W×Hmm风量m3/h平均风速m/s净重kg风机参数加热器参数噪声dB功率kW电压V相风压Pa功率kW电源V/PH/Hz DRM-2209-D900×340×355270012353×0.16220/3801/330012-20380/3/50<52 DRM-2212-D1200×340×355360012464×0.16220/3801/330015-24380/3/50<52 DRM-2215-D1500×340×355450012525×0.16220/3801/330018-30380/3/50<52 DRM-2218-D1800×340×355540012586×0.16220/3801/330025-35380/3/50<52 DRM-2221-D2100×340×355630012647×0.16220/3801/330030-40380/3/50<52 DRM-2512-GD1150×355×380405015403×0.18220/3801/335015-25380/3/50<54 DRM-2515-GD1450×355×380540015524×0.18220/3801/335025-35380/3/50<54 DRM-2518-GD1800×355×380675015645×0.18220/3801/335030-40380/3/50<54 DRM-2522-GD2150×355×380810015766×0.18220/3801/335035-45380/3/50<54 DRM-2812-GD1200×355×420540015523×0.25220/3801/340025-35380/3/50<56 DRM-2816-GD1600×355×420720015644×0.25220/3801/340030-40380/3/50<56 DRM-2820-GD2000×355×4201000015765×0.25220/3801/340030-40380/3/50<56 DRM-2824-GD2400×355×4201200015886×0.25220/3801/340035-50380/3/50<56适合安装高度在4.5米以下的机型≤4.5米☆加热器采用PTC热敏陶瓷或翅片式电热管，快速升温，热效率高；☆风机采用低噪音离心风机，风量大、噪音低、封门效果好；☆适合店铺、冷库、商超、候车室、办公楼等公共场所使用。
