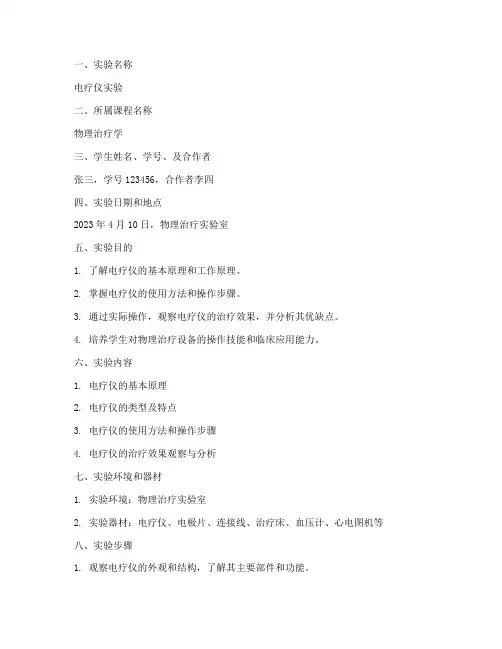

一、实验名称电疗仪实验二、所属课程名称物理治疗学三、学生姓名、学号、及合作者张三，学号123456，合作者李四四、实验日期和地点2023年4月10日，物理治疗实验室五、实验目的1. 了解电疗仪的基本原理和工作原理。
2. 掌握电疗仪的使用方法和操作步骤。
3. 通过实际操作，观察电疗仪的治疗效果，并分析其优缺点。
4. 培养学生对物理治疗设备的操作技能和临床应用能力。
六、实验内容1. 电疗仪的基本原理2. 电疗仪的类型及特点3. 电疗仪的使用方法和操作步骤4. 电疗仪的治疗效果观察与分析七、实验环境和器材1. 实验环境：物理治疗实验室2. 实验器材：电疗仪、电极片、连接线、治疗床、血压计、心电图机等八、实验步骤1. 观察电疗仪的外观和结构，了解其主要部件和功能。
2. 学习电疗仪的基本原理和工作原理，掌握其工作过程。
3. 了解电疗仪的类型及特点，包括直流电疗法、低频电疗法、中频电疗法、高频电疗法等。
4. 学习电疗仪的使用方法和操作步骤，包括电极片的放置、治疗参数的设置、治疗时间的控制等。
5. 在指导老师的监督下，对一名患者进行电疗仪治疗，观察其治疗效果。
6. 记录患者的治疗反应，包括疼痛、舒适度、治疗前后症状变化等。
7. 分析电疗仪的治疗效果，总结其优缺点。
九、实验结果1. 电疗仪治疗过程中，患者疼痛减轻，舒适度提高，治疗前后症状明显改善。
2. 电疗仪治疗过程中，患者的血压和心率保持稳定。
3. 电疗仪治疗过程中，心电图无明显异常变化。
十、实验分析与讨论1. 电疗仪是一种常见的物理治疗方法，具有无创伤、无副作用等优点。
2. 电疗仪治疗过程中，患者疼痛减轻，舒适度提高，表明电疗仪对缓解疼痛具有明显效果。
3. 电疗仪治疗过程中，患者的血压和心率保持稳定，说明电疗仪对心血管系统无明显影响。
4. 电疗仪治疗过程中，心电图无明显异常变化，表明电疗仪对心脏功能无明显影响。
5. 电疗仪治疗过程中，患者对治疗满意度较高，表明电疗仪具有良好的临床应用前景。

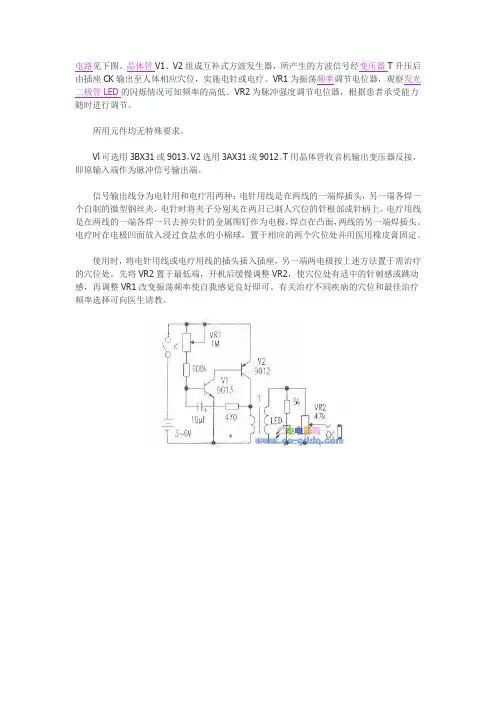

电路见下图。
晶体管V1、V2组成互补式方波发生器，所产生的方波信号经变压器T升压后由插座CK输出至人体相应穴位，实施电针或电疗。
VR1为振荡频率调节电位器，观察发光二极管LED的闪烁情况可知频率的高低。
VR2为脉冲强度调节电位器，根据患者承受能力随时进行调节。
所用元件均无特殊要求。
Vl可选用3BX31或9013，V2选用3AX31或9012。
T用晶体管收音机输出变压器反接，即原输入端作为脉冲信号输出端。
信号输出线分为电针用和电疗用两种：电针用线是在两线的一端焊插头，另一端各焊一个自制的微型钢丝夹，电针时将夹子分别夹在两只已刺人穴位的针根部或针柄上。
电疗用线是在两线的一端各焊一只去掉尖针的金属图钉作为电极，焊点在凸面，两线的另一端焊插头。
电疗时在电极凹面放入浸过食盐水的小棉球，置于相应的两个穴位处并用医用橡皮膏固定。
使用时，将电针用线或电疗用线的插头插入插座，另一端两电极按上述方法置于需治疗的穴位处。
先将VR2置于最低端，开机后缓慢调整VR2，使穴位处有适中的针刺感或跳动感，再调整VR1改变振荡频率使自我感觉良好即可。
有关治疗不同疾病的穴位和最佳治疗频率选择可向医生请教。

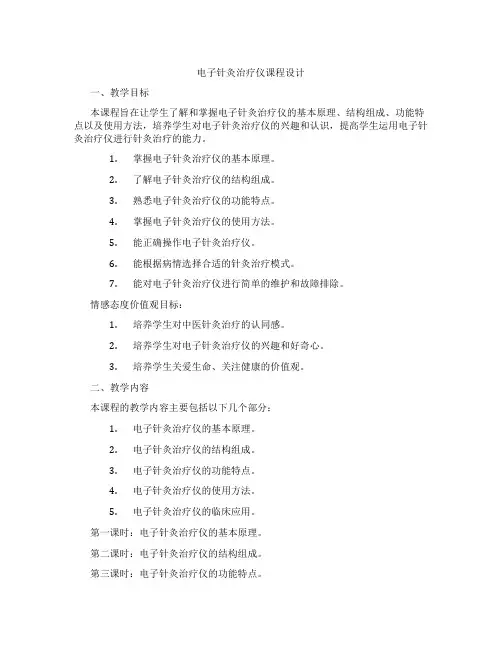

电子针灸治疗仪课程设计一、教学目标本课程旨在让学生了解和掌握电子针灸治疗仪的基本原理、结构组成、功能特点以及使用方法，培养学生对电子针灸治疗仪的兴趣和认识，提高学生运用电子针灸治疗仪进行针灸治疗的能力。
1.掌握电子针灸治疗仪的基本原理。
2.了解电子针灸治疗仪的结构组成。
3.熟悉电子针灸治疗仪的功能特点。
4.掌握电子针灸治疗仪的使用方法。
5.能正确操作电子针灸治疗仪。
6.能根据病情选择合适的针灸治疗模式。
7.能对电子针灸治疗仪进行简单的维护和故障排除。
情感态度价值观目标：1.培养学生对中医针灸治疗的认同感。
2.培养学生对电子针灸治疗仪的兴趣和好奇心。
3.培养学生关爱生命、关注健康的价值观。
二、教学内容本课程的教学内容主要包括以下几个部分：1.电子针灸治疗仪的基本原理。
2.电子针灸治疗仪的结构组成。
3.电子针灸治疗仪的功能特点。
4.电子针灸治疗仪的使用方法。
5.电子针灸治疗仪的临床应用。
第一课时：电子针灸治疗仪的基本原理。
第二课时：电子针灸治疗仪的结构组成。
第三课时：电子针灸治疗仪的功能特点。
第四课时：电子针灸治疗仪的使用方法。
第五课时：电子针灸治疗仪的临床应用。
三、教学方法为了激发学生的学习兴趣和主动性，本课程将采用多种教学方法，如讲授法、讨论法、案例分析法、实验法等。
1.讲授法：主要用于讲解电子针灸治疗仪的基本原理、结构组成、功能特点和临床应用等内容。
2.讨论法：通过小组讨论，让学生深入探讨电子针灸治疗仪的优点、局限性和适用场景。
3.案例分析法：分析具体病例，让学生学会如何运用电子针灸治疗仪进行治疗。
4.实验法：安排实验课，让学生亲自动手操作电子针灸治疗仪，提高实际操作能力。
四、教学资源为了支持教学内容和教学方法的实施，丰富学生的学习体验，我们将选择和准备以下教学资源：1.教材：《电子针灸治疗仪原理与临床应用》。
2.参考书：相关学术论文、研究报告、临床案例等。
3.多媒体资料：教学PPT、视频教程、动画演示等。

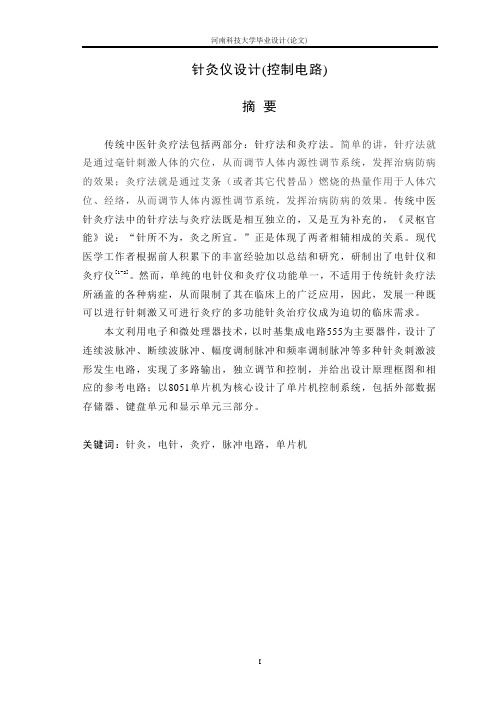

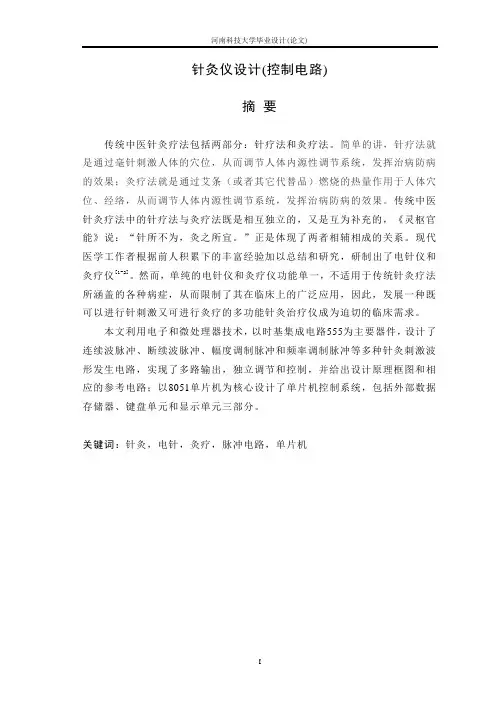

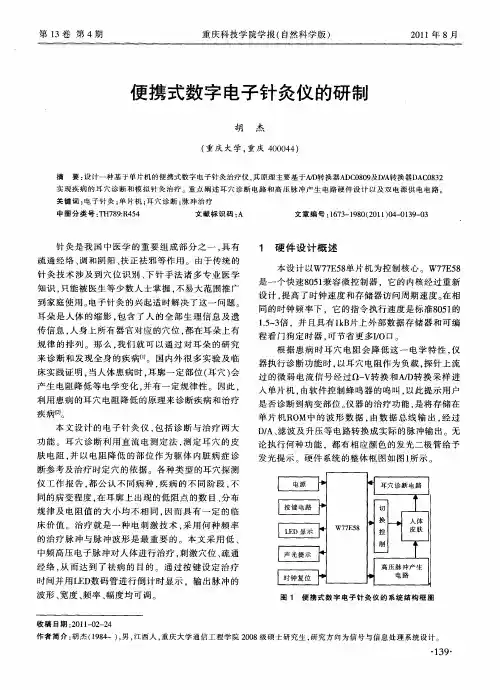

针灸仪设计(控制电路)摘要传统中医针灸疗法包括两部分：针疗法和灸疗法。
简单的讲，针疗法就是通过毫针刺激人体的穴位，从而调节人体内源性调节系统，发挥治病防病的效果；灸疗法就是通过艾条（或者其它代替品）燃烧的热量作用于人体穴位、经络，从而调节人体内源性调节系统，发挥治病防病的效果。
传统中医针灸疗法中的针疗法与灸疗法既是相互独立的，又是互为补充的，《灵枢官能》说：“针所不为，灸之所宜。
”正是体现了两者相辅相成的关系。
现代医学工作者根据前人积累下的丰富经验加以总结和研究，研制出了电针仪和灸疗仪[1-2]。
然而，单纯的电针仪和灸疗仪功能单一，不适用于传统针灸疗法所涵盖的各种病症，从而限制了其在临床上的广泛应用，因此，发展一种既可以进行针刺激又可进行灸疗的多功能针灸治疗仪成为迫切的临床需求。
本文利用电子和微处理器技术，以时基集成电路555为主要器件，设计了连续波脉冲、断续波脉冲、幅度调制脉冲和频率调制脉冲等多种针灸刺激波形发生电路，实现了多路输出，独立调节和控制，并给出设计原理框图和相应的参考电路；以8051单片机为核心设计了单片机控制系统，包括外部数据存储器、键盘单元和显示单元三部分。
关键词：针灸，电针，灸疗，脉冲电路，单片机THE DESIGN OF CHINESEACUPUNCTURE & MOXIBUSTION INSTRUMENTABSTRACTTraditional Chinese medicine needle therapy include two parts: acupuncture and moxibustion. Simply speaking, acupuncture therapy is that, through stimulating the acupuncture points with a milli-needle to regulate endogenous regulation system of the human body in order to defending a disease and curing illness. Moxibustion therapy is through applying quantity of heat that come from wormwood (or other substitutes) burning to the acupuncture points of human body, veins and arteries, regulate endogenous regulation system of the human body, play the treatment and prevention effects. Acupuncture and moxibustion not only is independent mutually, also is complementary, just as Lingjiuguanneng recorded: acupuncture is not, moxibustion it proper .It shows the relationship of supplement each other. Modern medicine and research workers summed up and research according to predecessors accumulated rich experience, develop the electro-acupuncture instrument and moxibustion instrument. However, the function of electro-acupuncture instrument and moxibustion instrument is so single that they don’t apply to the disease which the traditional needle therapy covered, thereby limit their extensive application in the clinic, so developing a kind of Multifunctional Acupuncture & moxibustion instrument which not only can carry on Acupuncture but also can moxibustion become an urgent clinical demand.In this paper, we introduce a multiple electro-stimulative pulse generator based on IC555, which can produce continuous, discontinuous, amplitude modulated and frequency modulated modes, and thus multiple -output, independent adjustment & control are realized. The principle block diagram and a reference circuit are presented too. We design SCM Control System used 8051as its core, which consist of external data memory, keyboard unit and display unit.KEY WORDS: acupuncture, electric-acupuncture, moxibustion,electro-acupuncture pulse circuit, single-chip目录前言 (1)第一章方案的选择 (4)§1.1 仪器结构 (4)§1.1.1 仪器整体结构框图 (4)§1.1.2 治疗电路结构框图 (4)§1.2 设计参数及主要性能 (5)§1.2.1 基本波形要求 (5)§1.2.2 脉冲序列模式 (5)第二章治疗单元设计 (7)§2.1 治疗电路的原理框图 (7)§2.2 555时基电路的选择 (7)§2.2.1 LM555/LM555C系列简介 (7)§2.2.2 LM555/LM555C系列的特性 (7)§2.2.3 LM555/LM555C系列的封装及引脚 (8)§2.2.4 LM555/LM555C系列替换器件 (8)§2.3 连续脉冲发生电路 (9)§2.4 间断波发生电路 (10)§2.4.1 间断波调制电路 (10)§2.4.2 间断波发生电路 (11)§2.5 幅度调制脉冲发生电路 (12)§2.5.1锯齿波发生电路 (13)§2.5.2 幅度调制脉冲发生电路 (14)§2.6疏密波发生电路 (14)§2.6.1 脉冲宽度调制电路 (15)第三章控制单元及软件设计 (18)§3.1 控制单元简介 (18)§3.2 单片机的选择 (18)§3.2.1 8051单片机简介 (18)§3.2.2 8051单片机管脚及功能 (19)§3.3 锁存器的选择 (20)§3.3.1 锁存器简介 (20)§3.3.2 74LS373管脚及功能 (21)§3.3.3 74LS373真值表 (21)§3.4 硬件电路图设计 (22)§3.4.1 硬件电路图 (22)§3.4.2 硬件电路的工作原理 (22)§3.4.3 程序流程图 (23)§3.4.4 软件编程 (23)结论 (24)参考文献 (26)致谢 (27)附录 (28)前言针灸疗法是中华医学中古老而璀璨的传统医学疗法。

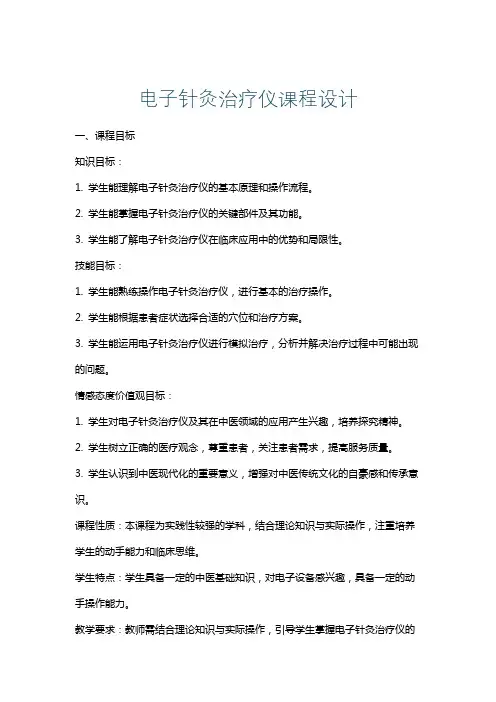

电子针灸治疗仪课程设计一、课程目标知识目标：1. 学生能理解电子针灸治疗仪的基本原理和操作流程。
2. 学生能掌握电子针灸治疗仪的关键部件及其功能。
3. 学生能了解电子针灸治疗仪在临床应用中的优势和局限性。
技能目标：1. 学生能熟练操作电子针灸治疗仪，进行基本的治疗操作。
2. 学生能根据患者症状选择合适的穴位和治疗方案。
3. 学生能运用电子针灸治疗仪进行模拟治疗，分析并解决治疗过程中可能出现的问题。
情感态度价值观目标：1. 学生对电子针灸治疗仪及其在中医领域的应用产生兴趣，培养探究精神。
2. 学生树立正确的医疗观念，尊重患者，关注患者需求，提高服务质量。
3. 学生认识到中医现代化的重要意义，增强对中医传统文化的自豪感和传承意识。
课程性质：本课程为实践性较强的学科，结合理论知识与实际操作，注重培养学生的动手能力和临床思维。
学生特点：学生具备一定的中医基础知识，对电子设备感兴趣，具备一定的动手操作能力。
教学要求：教师需结合理论知识与实际操作，引导学生掌握电子针灸治疗仪的操作技能，培养学生的临床思维和问题解决能力。
在教学过程中，注重激发学生的兴趣和探究精神，提高学生的医疗素养。
通过课程目标的分解，使学生在知识、技能和情感态度价值观方面取得具体的学习成果，为后续教学设计和评估提供依据。
二、教学内容1. 电子针灸治疗仪的原理与结构- 引言：介绍电子针灸治疗仪的发展背景及其在现代中医领域的地位。
- 原理：阐述电子针灸治疗仪的工作原理，包括电流的作用、穴位的选取等。
- 结构：详细解析电子针灸治疗仪的各部件名称、功能及相互关系。
2. 电子针灸治疗仪的操作流程- 准备工作：介绍操作前的准备工作，如检查设备、了解患者症状等。
- 操作步骤：详细讲解电子针灸治疗仪的操作步骤，包括穴位选取、电极贴片放置、电流调节等。
- 注意事项：强调操作过程中需注意的安全问题和禁忌症。
3. 电子针灸治疗仪的临床应用- 病例分析：结合教材案例，分析电子针灸治疗仪在不同病症中的应用。

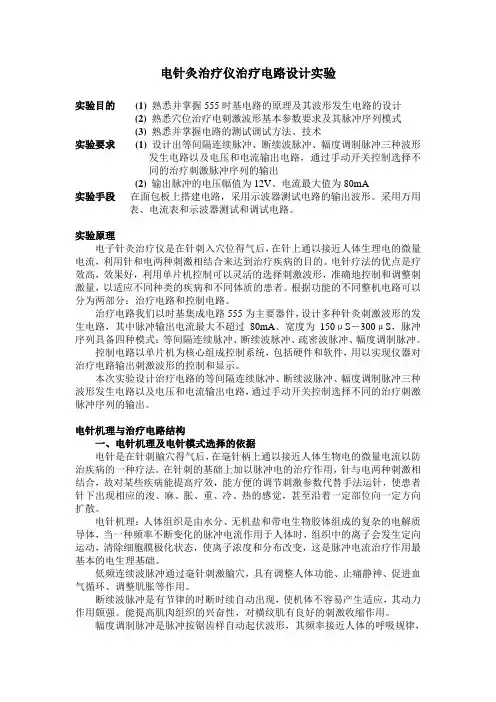

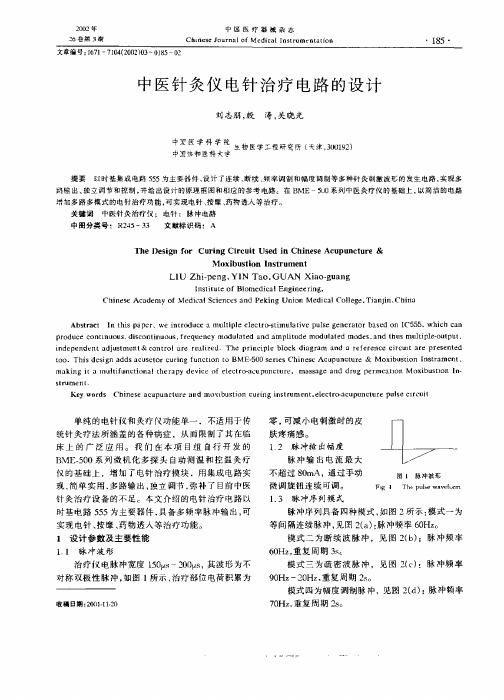

电针灸治疗仪治疗电路设计实验实验目的(1) 熟悉并掌握555时基电路的原理及其波形发生电路的设计(2) 熟悉穴位治疗电刺激波形基本参数要求及其脉冲序列模式(3)熟悉并掌握电路的测试调试方法、技术实验要求(1) 设计出等间隔连续脉冲、断续波脉冲、幅度调制脉冲三种波形发生电路以及电压和电流输出电路，通过手动开关控制选择不同的治疗刺激脉冲序列的输出(2)输出脉冲的电压幅值为12V、电流最大值为80mA实验手段在面包板上搭建电路，采用示波器测试电路的输出波形。
采用万用表、电流表和示波器测试和调试电路。
实验原理电子针灸治疗仪是在针刺入穴位得气后，在针上通以接近人体生理电的微量电流，利用针和电两种刺激相结合来达到治疗疾病的目的。
电针疗法的优点是疗效高，效果好，利用单片机控制可以灵活的选择刺激波形，准确地控制和调整刺激量，以适应不同种类的疾病和不同体质的患者。
根据功能的不同整机电路可以分为两部分：治疗电路和控制电路。
治疗电路我们以时基集成电路555为主要器件，设计多种针灸刺激波形的发生电路，其中脉冲输出电流最大不超过80mA、宽度为150μS－300μS，脉冲序列具备四种模式：等间隔连续脉冲、断续波脉冲、疏密波脉冲、幅度调制脉冲。
控制电路以单片机为核心组成控制系统，包括硬件和软件，用以实现仪器对治疗电路输出刺激波形的控制和显示。
本次实验设计治疗电路的等间隔连续脉冲、断续波脉冲、幅度调制脉冲三种波形发生电路以及电压和电流输出电路，通过手动开关控制选择不同的治疗刺激脉冲序列的输出。
电针机理与治疗电路结构一、电针机理及电针模式选择的依据电针是在针刺腧穴得气后，在毫针柄上通以接近人体生物电的微量电流以防治疾病的一种疗法。
在针刺的基础上加以脉冲电的治疗作用，针与电两种刺激相结合，故对某些疾病能提高疗效，能方便的调节刺激参数代替手法运针，使患者针下出现相应的浚、麻、胀、重、冷、热的感觉，甚至沿着一定部位向一定方向扩散。
电针机理：人体组织是由水分、无机盐和带电生物胶体组成的复杂的电解质导体，当一种频率不断变化的脉冲电流作用于人体时，组织中的离子会发生定向运动，清除细胞膜极化状态，使离子浓度和分布改变，这是脉冲电流治疗作用最基本的电生理基础。

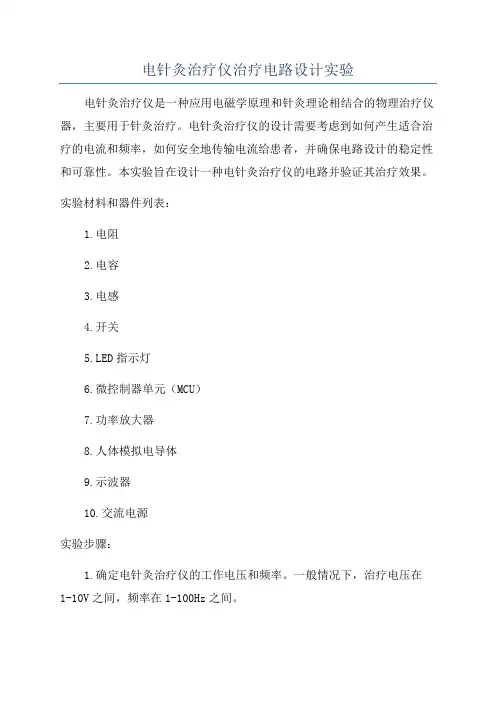

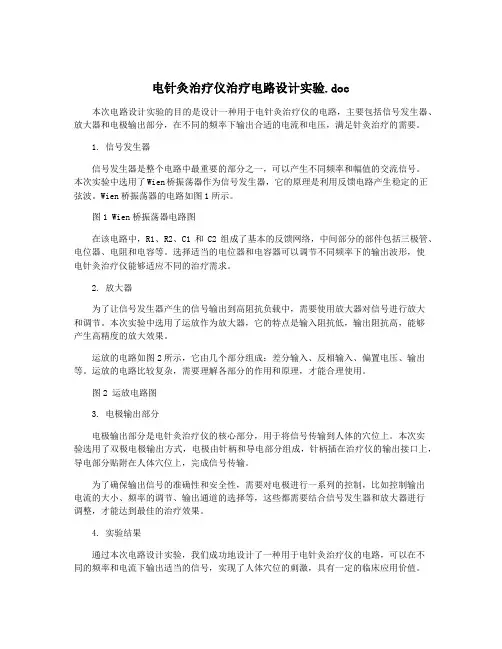

电针灸治疗仪治疗电路设计实验电针灸治疗仪是一种应用电磁学原理和针灸理论相结合的物理治疗仪器，主要用于针灸治疗。
电针灸治疗仪的设计需要考虑到如何产生适合治疗的电流和频率，如何安全地传输电流给患者，并确保电路设计的稳定性和可靠性。
本实验旨在设计一种电针灸治疗仪的电路并验证其治疗效果。
实验材料和器件列表：1.电阻2.电容3.电感4.开关5.LED指示灯6.微控制器单元（MCU）7.功率放大器8.人体模拟电导体9.示波器10.交流电源实验步骤：1.确定电针灸治疗仪的工作电压和频率。
一般情况下，治疗电压在1-10V之间，频率在1-100Hz之间。
2.根据所选的工作电压和频率计算所需电阻、电容和电感的数值。
电阻用于限制电流大小，电容用于存储电能，电感用于调整电流频率。
选择适当的数值并购买相应的器件。
3. 利用仿真软件，如Proteus，搭建电针灸治疗仪的电路图，并进行电路仿真。
确保电路图符合设计要求并且能够正常工作。
4.根据电路图，在实验板上进行电路的硬件设计和布线。
注意保持电路的稳定性和可靠性，减少干扰和噪声。
5.连接交流电源和电路，注意接线的正确性和安全性。
6.在人体模拟电导体上进行实验。
将模拟电导体连接到电路的治疗输出端，并设置合适的治疗时间和治疗模式。
7.使用示波器检测和记录治疗电流和频率的波形。
确保波形符合治疗要求并且能够产生期望的治疗效果。
8.使用电子测量工具，如万用表和示波器，检测电路的工作状态，包括电压、电流和功率等参数。
9.对采集到的数据进行分析和处理。
评估治疗效果并提出改进意见。
10.完成实验报告，包括电路设计和实验结果的详细描述，并对实验的限制和不足进行分析。
通过以上实验，我们设计了一种电针灸治疗仪的电路，并验证了其治疗效果。
这些实验结果可以帮助我们了解电针灸治疗仪的工作原理和性能，并对其进行进一步的改进和优化。
一种新型中频电疗仪的电路设计王 慧* 任英瑜 乔利峰WANG Hui REN Ying-yu QIAO Li-feng摘 要 本文研制了一款新型中频生物电理疗仪，设计了该理疗仪的核心电路，通过该电路可产生正弦波、三角波、 锯齿波、方波等波形，经D/A 转换电路进行数模转换，经放大电路进行信号放大，由输出延时电路输出至与用户皮肤接触的治疗电极贴片，可以输出各种不同治疗效果的理疗信号。
关键词 中频理疗仪；电路；理疗信号输出电路doi：10.3969/j.issn.1672-9528.2020.10.039* 山西智恒成科技有限公司 山西太原 0300060 引言电疗又称无针针灸，大多数电疗仪设计原理是刺激。
根据刺激原理，同时采用调制中频电流和脉冲模拟推、拿、挤压等，或再加上通过电极板转换成热或磁等，使人体局部形成刺激以达到镇痛、消炎、解痉、软化瘢痕和改善局部组织血液循环的作用[1]。
中频电理疗现在用于腰椎间盘突出[2]、颈椎病[3]、术后康复[4]、面瘫[5]等方面，联合多种中医理疗方法[6-7]，治疗效果显著。
1 设计目的拟研制一种新型中频生物电理疗仪，可以输出各种不同治疗效果的理疗信号，可使得多路的中频脉冲作用于用户，通过每次使用20到30分钟，使用户感觉脉冲变化丰富与柔和、体感舒适、理疗效果好，且性能稳定、 操作方便、价格低廉、实用性强。
2 设计思路新型中频生物电理疗仪的核心是其控制电路，本设计主要集中体现在电路设计上，主要设计的电路包括：主控电路、D/A 转换电路、放大电路、输出延时电路和电源电路。
3 设备设计电路结果展示3.1 设备组成及原理该设备主要包含主控电路、D/A 转换电路、放大电路、输出延时电路和电源电路，所述主控电路的输出端依次通过D/A 转换电路、放大电路、输出延时电路输出治疗脉冲磁场，电源电路为主控电路、D/A 转换电路、放大电路、输出延时电路提供电能。
利用主控电路1中的单片机IC1构造中频波形发生器，可产生正弦波、三角波、 锯齿波、方波等波形，经D/A 转换电路进行数模转换，经放大电路进行信号放大，由输出延时电路输出至与用户皮肤接触的治疗电极贴片。
电针灸治疗仪治疗电路设计实验实验目的(1) 熟悉并掌握555时基电路的原理及其波形发生电路的设计(2) 熟悉穴位治疗电刺激波形基本参数要求及其脉冲序列模式(3)熟悉并掌握电路的测试调试方法、技术实验要求(1) 设计出等间隔连续脉冲、断续波脉冲、幅度调制脉冲三种波形发生电路以及电压和电流输出电路，通过手动开关控制选择不同的治疗刺激脉冲序列的输出(2)输出脉冲的电压幅值为12V、电流最大值为80mA实验手段在面包板上搭建电路，采用示波器测试电路的输出波形。
采用万用表、电流表和示波器测试和调试电路。
实验原理电子针灸治疗仪是在针刺入穴位得气后，在针上通以接近人体生理电的微量电流，利用针和电两种刺激相结合来达到治疗疾病的目的。
电针疗法的优点是疗效高，效果好，利用单片机控制可以灵活的选择刺激波形，准确地控制和调整刺激量，以适应不同种类的疾病和不同体质的患者。
根据功能的不同整机电路可以分为两部分：治疗电路和控制电路。
治疗电路我们以时基集成电路555为主要器件，设计多种针灸刺激波形的发生电路，其中脉冲输出电流最大不超过80mA、宽度为150μS－300μS，脉冲序列具备四种模式：等间隔连续脉冲、断续波脉冲、疏密波脉冲、幅度调制脉冲。
控制电路以单片机为核心组成控制系统，包括硬件和软件，用以实现仪器对治疗电路输出刺激波形的控制和显示。
本次实验设计治疗电路的等间隔连续脉冲、断续波脉冲、幅度调制脉冲三种波形发生电路以及电压和电流输出电路，通过手动开关控制选择不同的治疗刺激脉冲序列的输出。
电针机理与治疗电路结构一、电针机理及电针模式选择的依据电针是在针刺腧穴得气后，在毫针柄上通以接近人体生物电的微量电流以防治疾病的一种疗法。
在针刺的基础上加以脉冲电的治疗作用，针与电两种刺激相结合，故对某些疾病能提高疗效，能方便的调节刺激参数代替手法运针，使患者针下出现相应的浚、麻、胀、重、冷、热的感觉，甚至沿着一定部位向一定方向扩散。
电针机理：人体组织是由水分、无机盐和带电生物胶体组成的复杂的电解质导体，当一种频率不断变化的脉冲电流作用于人体时，组织中的离子会发生定向运动，清除细胞膜极化状态，使离子浓度和分布改变，这是脉冲电流治疗作用最基本的电生理基础。
低频连续波脉冲通过毫针刺激腧穴，具有调整人体功能、止痛静神、促进血气循环、调整肌胀等作用。
断续波脉冲是有节律的时断时续自动出现，使机体不容易产生适应，其动力作用颇强。
能提高肌肉组织的兴奋性，对横纹肌有良好的刺激收缩作用。
幅度调制脉冲是脉冲按锯齿样自动起伏波形，其频率接近人体的呼吸规律，可用于对膈神经作人工电呼吸，抢救呼吸衰竭，并有提高神经肌肉兴奋性、调整经络功能、改善血气循环等功能。
频率调制脉冲是疏波和密波自动交替出现的波形，克服单一波形易产生适应的缺点，动力作用大，治疗的兴奋效应占优势，能促进新陈代谢、血气循环，改善组织营养，消除炎症水肿。
二、治疗电路结构框图图1-1 针灸仪治疗电路结构框图设计参数及主要性能一、基本波形要求基本波形的输出电流幅度不超过80mA，通过手动微调旋扭连续可调；宽度应介于150μS-300μS之间。
二、脉冲序列模式脉冲序列具备四种模式，如图1-2所示。
模式一为等间隔连续脉冲，见图1-2(a)，脉冲频率60Hz；模式二为断续波脉冲，见图1-2(b)，脉冲频率60Hz，重复周期3S；模式三为幅度调制脉冲，见图1-2(c)，脉冲频率60Hz，重复周期2S。
模式四为频率调制脉冲，见图1-2(d)，脉冲频率90～20Hz，重复周期2S；前三种模式的电压要求为12V，模式四的电压为0～12V。
图1-2脉冲序列模式（a）连续脉冲；（b）断续脉冲；（c）幅度调制脉冲；（d）频率调制脉冲实验电路原理图1－3 针灸仪实验电路一、连续脉冲发生电路采用由(LM555CN) U4 与其外围电路组成的占空比连续可调的脉冲振荡电路，如图1－3所示。
图中二极管D2为充电引导管，二极管D1为放电引导管，充电回路为R3→R4上(R4上半部分) →D2→C4，放电回路为C4→D1→R6→R4下(R4下半部分)→R6。
充放电的时间可以由式（1－1）来确定：()()4C 462ln 4C 432ln 下放上充＝＝R R T R R T ++ （1－1）理论上讲，只要R1、R2、R3的值设置的合适，调节电位器的大小就可以使占空比在0.01％～99.99%之间改变。
上图中通过调节R4可以改变输出脉冲的宽度。
当各参数的设置如上图时，输出频率为60HZ 、宽度约为200μS 的矩形波，如图1-4所示。
图1－4 等间隔连续脉冲二、断续脉冲发生电路由于555的输出受控于它的复位端（即第4脚），当复位端为高电平时，555有输出；当复位端为低电平时，输出被截至，即输出为0。
因此可以利用另外一片555的输出来控制连续脉冲发生电路的复位端得到所需的断续波。
现在需要做的就是用一片555来产生周期为3S 的方波，称为断续波调制电路。
(1) 断续波调制电路断续波调制电路实际上就是周期为3S 的方波产生电路，本设计采用由(LM555CN) U3 与其外围电路组成间接反馈型无稳类电路（即多谐振荡电路）来实现此功能。
充放电的时间可以由式（1－2）来确定：()()6C 82ln 6C 1182ln R T R R T ＝＝放充+ （1－2）如图1－3所示R8 》R11产生占空比接近50%的方波，周期约为3S。
图1－5断续波调制电路输出波形(2)断续脉冲发生电路将U3的3脚输出到U4的4脚（将单刀双置开关K1置于左侧）。
这样就由U3、U4以及它们的外围器件构成了断续脉冲发生电路。
其输出波形见图1-2(b)图1－6 断续脉冲波电路输出波形三、幅度调制脉冲发生电路幅度调制脉冲电路由周期为2S的锯齿波电路和连续脉冲发生电路以及调制电路构成。
(1)锯齿波电路图1－7 锯齿波电路(LM555CN) U1接成无稳态多谐振荡状态。
Q3为场效应管，它与可变电阻R2、电容C构成恒流源充电电路，以便获得具有良好线性度的锯齿波。
R1是放电电阻，阻值为500Ω，在555设计中，放电电阻取值一般应大于1kΩ，否则电路工作不稳定，会造成输出波形的不确定性。
因此本电路还需要改进。
调整R2阻值可以调整锯齿波的周期。
（运放LM324）U2A接成电压跟随电路，用于阻抗变换和提高负载能力，以保证输出的锯齿波的线性度，使得输出波形不受其负载（后继电路）的影响。
锯齿波电路的输出波形如下：图1－8 锯齿波电路输出波形输出的锯齿波的电压范围VCC/3～2VCC/3,其最低电平不为零，需要在后继电路进行电平调整。
(2) 调制电路图1－9 调制电路调制电路由（运放LM324）U2B等构成同相加法电路，实现S1（连续脉冲）、S2（锯齿波）信号的叠加，合成信号的电平调整由负电源V4和可变电阻R7实现，它为加法电路提供大约—6V的电压信号。
利用二极管D3的单向导通使得小于二极管导通电压0.7V的信号电压变为零电位电压输出。
(3) 同相放大电路由（LM324）U2C等构成的同相放大器将三角波的输出电压幅值放大到5V。
三角波的最大电压由可变电阻R10调整。
这样做是为了使幅度调制脉冲发生电路输出波形的电压幅值与连续脉冲发生器等电路输出波形的电压幅值相同（5V），以便送到到输出电路再经过相同倍数的电压放大得到12V 幅度的输出波形。
(4) 输出波形AB图1－10 幅度调制脉冲发生电路输出波形其中B波形是同相加法器输出波形。
A波形是经二极管检波后再经过同相放大后的输出波形，从中可以看出B波中小于0.7V的信号经过二极管检波后再放大得到是零电平输出，最后输出的幅度调制脉冲的电压范围为0～5V。
四电针灸仪电压输出电路为了实现规定的电压、电流输出幅度要求输出刺激脉冲波形，需要专门的电压输出电路和电流输出电路。
本实验给出了电压输出电路是一个同相放大电路，它由（LM324）U2D等组成，各部分波形发生电路输出的信号电压幅值均为5V，通过调整可变电阻R16 调整放大电路的增益可以使输出电压幅值变为12V。
实验步骤和要求：逐个连接各部分单元电路调试出符合要求的波形和电压幅值，记录下单元电路输出波形，前级电路没有调试出正确波形，不可进行下一单元电路的连接和调试。
思考题：1、可否用其它电路脉冲的幅度调制?2、请设计出电针灸仪的电流输出电路，满足最大输出电流小于80毫安。
3、本实验电路有什么不足，有哪些值得改进设计的地方？实验报告要求：1、内容完整实验报告包括：实验题目、实验目的、实验要求、实验仪器及元器件记录、实验原理、实验步骤、实验记录、实验思考题等。
2、记录内容为各单元电路输出波形和电压幅值。
附录：LM555/LM555C系列的特性LM555/LM555C系列产品具有以下特性：一、可直接替换SE555/NE555二、定时时间从微秒级到小时级三、可工作于无稳态和单稳态两种方式四、可调整占空比五、输出电压与TTL电平兼容六、温度稳定性好于0.005%/℃LM555/LM555C系列的封装及引脚LM555/LM555C系列产品常用的封装形式有TO-5金属封装和DIP8双列直插封装两种，如下所示。
图2-2 LM555/LM555C系列的封装（a）TO-5金属封装;（b）DIP8双列直插封装LM555/LM555C系列产品引脚功能如下表所示:表2-1 LM555/LM555C系列产品引脚描述引脚编号符号功能说明1 2 3GND地线TR触发OUT输出4RES复位5CV控制电压6TH阈值7DIS放电8VCC电源。
